10MWh 그리드 주파수 조정 BESS - 10MW/10MWh LFP 유틸리티 시스템

SOLARTODO의 10MWh Grid Frequency Regulation 시스템은 1C 충·방전 듀티, <100 ms 응답, 주파수 포함 및 규제 시장에 연속적으로 참여하도록 설계된 **유틸리티 스케일 Battery Energy Storage System (BESS)**로, 10,000 kWh / 10,000 kW(10 MW / 10 MWh)급 성능을 제공합니다. LFP (lithium iron phosphate) 화학을 기반으로 6,000+ 사이클, 액체 냉각, 멀티 컨테이너 아키텍처를 적용했으며, 빠른 램핑, 안정적인 AGC 성능, 10년 서비스 기간 동안의 높은 가용성을 요구하는 전력망 운영사, 독립발전사업자, EPC 개발자에게 최적화되어 있습니다.

가스 터빈이나 디젤 피커 기반의 기존 회전 예비력(Spinning reserve)과 비교하면, 10 MW / 10 MWh BESS는 5-15분이 아니라 0.1초 만에 정격 능동전력(Active power)을 전달할 수 있습니다. 그 결과 규제 응답 시간을 99% 이상 단축하면서도 현장 연료 연소를 제거합니다. NREL, IEA, IRENA가 2023~2025 사이에 발표한 평가에 따르면, 배터리 저장장치는 전력망의 유연성을 높이고 커티일링을 줄이며, 많은 보조서비스(ancillary-service) 활용 사례에서 열(thermal) 대기 자산 대비 한계 운영비용이 낮아 더 높은 재생에너지 침투율을 지원합니다.

Product Positioning for Grid Frequency Regulation

이 구성은 장기간 방전보다 주파수 규제에 특화되어 있으며, 전력 정확도, 지령(Dispatch) 속도, 사이클링 능력이 핵심입니다. 본 시스템은 양방향 10,000 kW 전력과 사용 가능한 에너지 10,000 kWh급 클래스 아키텍처를 제공하므로, 1차 주파수 응답(primary frequency response), 2차 주파수 규제(secondary frequency regulation), automatic generation control (AGC) 추종, 그리고 50 Hz/60 Hz 네트워크에서의 단시간 예비력 지원에 적합합니다. 실제 운전에서는 운영자가 규제 마일리지(regulation mileage)를 위해 전력 용량의 **70-90%**를 예비로 두면서, 상·하향 응답의 대칭성을 유지하기 위해 **40-60%**의 SOC(state of charge)를 유지하는 경우가 많습니다.

유틸리티 저장 포트폴리오를 검토하는 구매자 관점에서, 본 모델은 1시간 듀레이션과 1C 운전이 규제 시장에서 선호되는 고전력·단시간 구간에 위치합니다. 이는 사이클 횟수가 높고 가용성 인센티브가 강한 조건에서 적합합니다. 본 제품은 SOLARTODO의 더 넓은 저장 포트폴리오의 일부이며, 구매팀은 모든 Battery Energy Storage System (BESS) 제품 보기 또는 **온라인으로 시스템 구성하기**를 통해 2 MWh, 5 MWh, 20 MWh와 같은 대체 듀레이션 프로젝트 블록도 선택할 수 있습니다.

Core Technical Configuration

배터리 서브시스템은 알루미늄 하우징의 LFP 프리즘(prismatic) 셀을 사용합니다. 이는 열 안정성, 긴 수명, 더 높은 에너지 계열 화학 대비 높은 내(耐)학대성(abuse tolerance)을 위해 선정되었습니다. 설계 목표는 제어된 열 조건에서 6,000+ full equivalent cycles, 그리고 최대 90% depth of discharge이며, 유틸리티 운영 프로파일 기준 기대 캘린더 수명(calendar life) 15년을 가정합니다. 주파수 규제에서는 화학의 평탄한 전압 곡선과 강력한 전력 성능이 고주파 부분 사이클링을 뒷받침하여, 많은 기존 백업 배터리 설계보다 그리드 서비스 듀티에 더 잘 부합합니다.

PCS 계층은 10,000 kW 양방향 인버터 플랫폼으로, 변환 효율은 96% 이상이며 표준으로 그리드 팔로잉(grid-following) 운전을 지원합니다. 또한 프로젝트 범위에서 블랙스타트(black-start) 또는 마이크로그리드 지원이 요구되는 경우를 위해 섬(島) 운전 가능(island-capable) 제어도 포함됩니다. 시스템 왕복 효율(round-trip efficiency)은 변압기 손실, 보조 부하(auxiliary loads), 주변 조건(ambient conditions), 디스패치 프로파일(dispatch profile)에 따라 일반적으로 88-92% AC-to-AC로 명시됩니다. 고조파 성능, 안티-아일랜딩(anti-islanding) 로직, 그리드 코드 준수는 프로젝트 요구사항에 맞춰 엔지니어링되며, 통상 IEC, 유틸리티 계통연계(interconnection) 규정, 지역 보호 연구를 참조합니다.

열 관리 시스템은 액체 냉각(liquid cooling) 기반입니다. 100 kWh 이상 대형 시스템에서 선호되는 아키텍처이며, 특히 1 MWh 이상 유틸리티 설치에서 더욱 그렇습니다. 액체 냉각은 셀 온도 균일성을 향상시켜 팩(pack) 델타-T(delta-T)를 제어 범위 내로 유지하도록 돕고, 균형 운전 시 3°C~5°C 미만 수준을 목표로 하는 경우가 많습니다. 이는 반복되는 AGC 이벤트 동안 사이클 수명, 충전 수용성(charge acceptance), 출력 일관성을 직접적으로 개선합니다. 주변 40°C 이상의 고온 기후 배치에서는 공랭 대안 대비 디레이팅(derating) 리스크도 낮춥니다.

System Architecture

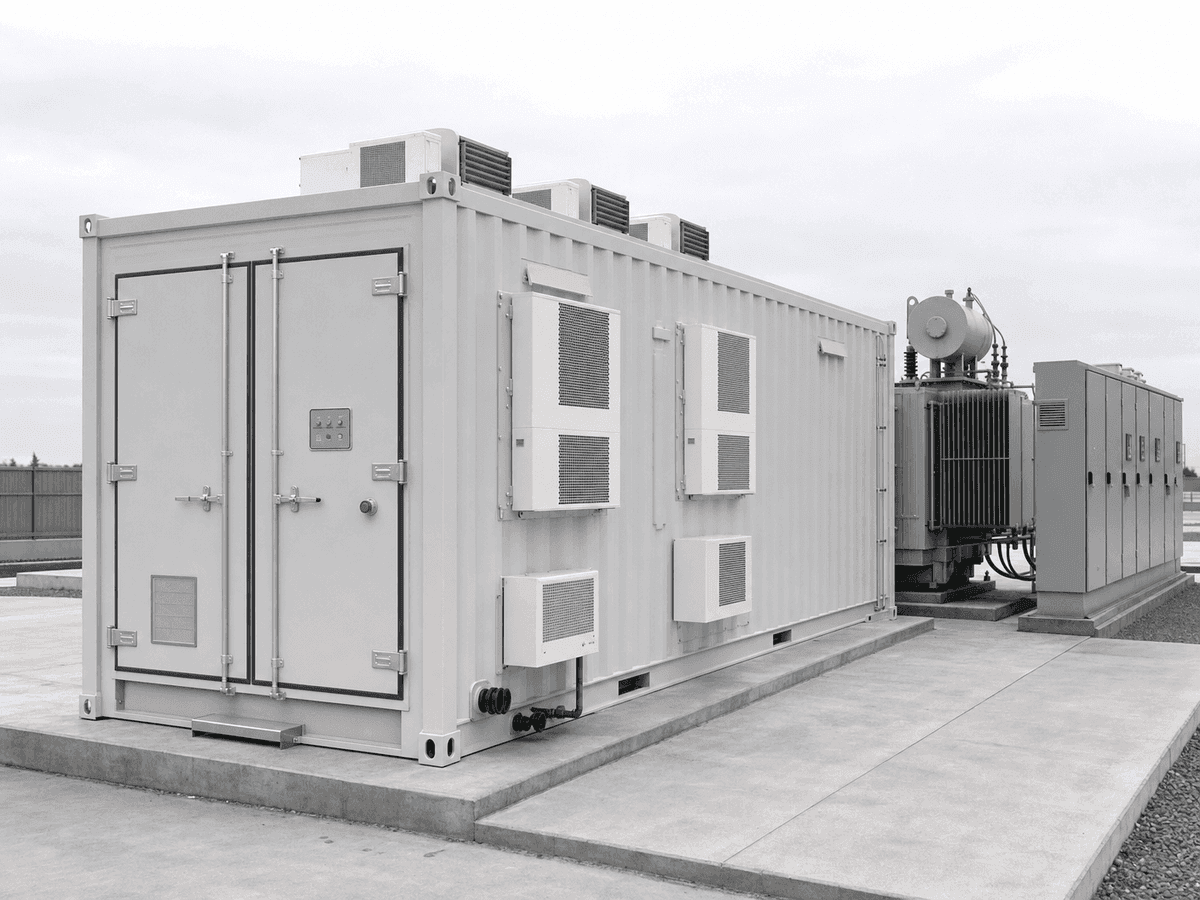

표준 10MWh / 10MW 배치는 보통 여러 개의 40 ft ISO 컨테이너로 구성되며, 각 컨테이너에는 배터리 랙, BMS 노드, HVAC-액체 냉각 인터페이스, 소화(fire suppression), 가스 감지(gas detection), 로컬 제어 캐비닛이 통합됩니다. 셀 에너지 밀도와 프로젝트 컴플라이언스 요구사항에 따라 배터리 블록은 2~4개 컨테이너로 분할될 수 있습니다. 한편 PCS, MV 변압기, RMU/switchgear, 보조 변압기, SCADA 게이트웨이는 인접 스키드 또는 e-house에 설치됩니다. 이러한 모듈형 구성은 단계적 설치, 더 쉬운 운송, 5 MW 초과 유틸리티 프로젝트에서의 N-1 유지보수 계획을 지원합니다.

제어 계층 구조는 셀 레벨 모니터링, 랙 레벨 BMS, 컨테이너 레벨 배터리 제어, PCS 제어, 사이트 EMS/SCADA로 구성됩니다. SOC, SOH, 절연 모니터링, 온도, 전류, 전압은 지속적으로 샘플링되며, 그리드 운영사로부터의 디스패치 명령은 100 밀리초 미만으로 실행될 수 있습니다. 주파수 적용의 경우 EMS는 드롭(droop) 제어, 데드밴드(deadband) 설정, AGC 필터링, SOC 회복 로직, 15분, 1시간, 24시간 창(window)에서의 충전 중립(charge neutrality) 전략을 구현할 수 있습니다.

Safety Engineering and Compliance

안전 아키텍처는 UL 9540, UL 9540A, IEC 62619, UN38.3, NFPA 855 참조에 부합하는 계층형 설계 철학을 따릅니다. 셀 및 모듈 레벨에서는 BMS가 과전압, 저전압, 과전류, 열, 절연 보호를 강제합니다. 컨테이너 레벨에서는 가스 감지, 연기 감지, 압력 릴리프(pressure relief), HVAC 인터록, 자동 셧다운 로직을 추가합니다. 사이트 레벨에서는 화재 구획(fire zoning), 이격거리(spacing), 환기(ventilation), 비상 대응 절차가 EPC 패키지에 통합됩니다. 이러한 3단계 접근은 이벤트 감지 후 수 초 내 전파(propagation) 위험을 줄이고 고장 격리(fault isolation)를 개선합니다.

LFP 화학은 일부 대체 리튬이온 계열 대비 본질적으로 열 안정성이 더 높기 때문에 널리 선택되며, 유틸리티 구매자들은 허가(permitting) 전 UL 9540A 시험 증빙을 점점 더 요구하고 있습니다. 실제로 프로젝트 수용성(project acceptance)은 현지 관할 기관 요구사항, 변압기 보호 협조(protection coordination), 소방 코드 검토에도 좌우됩니다. SOLARTODO는 단선도(single-line diagrams), 보호 철학(protection philosophy), 배터리 시험 리포트, FAT/SAT 절차, 설치 매뉴얼을 포함하는 문서 패키지를 지원하여, 그렇지 않으면 프로젝트 일정에 4-12주를 추가할 수 있는 승인 절차를 간소화합니다.

Frequency Regulation Performance Metrics

보조서비스(ancillary services)에서 가장 중요한 KPI는 응답 속도, 설정값(setpoint) 정확도, 램프 레이트, 가용성, SOC 회복 가능성입니다. 본 10 MW 시스템은 100 ms 이내에 정격 능동전력 응답을 제공하도록 설계되었으며, 커미셔닝 및 튜닝 이후 디스패치 정밀도는 지령 전력 대비 통상 ±1% 이내입니다. 램프 레이트는 0.1 s에 10 MW까지 도달할 수 있어 100 MW/s에 해당하며, 이는 연소 터빈보다 실질적으로 훨씬 빠르고, 30-300초 활성화 윈도우를 갖는 수요반응(demand-response) 자원보다 훨씬 더 제어 가능성이 높습니다.

용량(capacity)과 마일리지(mileage)를 모두 보상하는 시장에서는 10MWh 자산이 매년 수천 번의 얕은 사이클(shallow cycles)을 수행하면서도 예비 여력(reserve headroom)을 유지할 수 있습니다. AGC 신호 특성에 따라 연간 처리량(throughput)은 1.5 GWh~8 GWh 범위일 수 있으며, 이에 해당하는 등가 완전 사이클(equivalent full cycles)은 150~800 범위로 나타날 수 있습니다. LFP 시스템은 6,000 사이클을 초과할 수 있으므로, 운영 윈도우, 열 한계, 유지보수 간격을 준수한다는 전제 하에 10년 동안 집중적인 규제 듀티를 지원하면서도 보증 가정 하에 70% 용량을 유지할 수 있습니다.

Application Scenario

MENA 지역의 한 태양광 발전소 운영사는 출력 안정화와 야간 램프(저녁 시간대 상승) 구간에서의 계통 주파수 지원 참여를 위해 132 kV 계통연계 지점에 10 MW / 10 MWh BESS를 배치했습니다. 설치 전에는 현장이 열 예비력(thermal reserve)을 조달하고, 한낮 피크 시간대에 빈번한 커티일링이 발생했습니다. 커미셔닝 이후 프로젝트는 재생에너지 커티일링을 약 12-18% 줄였고, AGC 준수 점수는 20% 이상 개선했으며, 모델 기반 회수기간(payback)을 대략 5-7년으로 단축하는 보조서비스 수익 스트림을 창출했습니다(시장 정산가격과 디스패치 빈도에 따라 달라짐).

이 활용 사례는 많은 그리드에서 연간 발전량 중 재생에너지 침투율이 **20-30%**를 넘어서는 상황에서 점점 더 일반화되고 있습니다. IEA와 IRENA는 변동성 태양광 및 풍력 비중이 증가할수록, 특히 기존 발전기가 최소 안정 부하(minimum stable load) 제약을 갖는 경우 빠른 응답 저장장치의 가치가 더 커진다고 공통으로 언급합니다. 하이브리드 플랜트를 계획하는 구매자는 저장 디스패치 전략에 대해 **해당 주제 알아보기**를 참고할 수 있고, 사이트별 계통연계 및 ROI(투자수익률) 연구를 위해 **맞춤 견적 요청**도 가능합니다.

Cloud Monitoring and Digital Operations

클라우드 플랫폼은 배터리 컨테이너, PCS 유닛, 미터, 기상 피드, 유틸리티 SCADA 인터페이스에서 데이터를 수집해 1초~15분 데이터 분해능(granularity)을 갖는 단일 대시보드로 통합합니다. 운영자는 SOC, SOH, 알람, 충·방전 전력, 온도 맵, 이벤트 로그, 과거 규제 성능을 데스크톱 또는 모바일 인터페이스에서 모니터링할 수 있습니다. 일반적인 플릿(fleet) 기능에는 자동 리포트 내보내기, 원격 펌웨어 관리, 보증 이벤트 추적성(warranty event traceability), 왕복 효율·가용성·처리량을 위한 KPI 대시보드가 포함됩니다.

50 MWh 초과 포트폴리오를 운영하는 유틸리티 소유자의 경우, 클라우드 분석은 디레이팅을 유발하기 전에 열 불균형, 팬/펌프 열화, 통신 오류를 조기에 식별함으로써 계획되지 않은 가동 중단을 줄일 수 있습니다. 예지정비(predictive maintenance) 모델은 컨테이너당 수십~수백 개 센서의 트렌드 편차를 활용합니다. 이를 통해 연간 가용성을 높일 수 있으며, 서비스 범위와 예비부품(spare-parts) 전략에 따라 종종 **97-99%**를 목표로 합니다. EMS 및 O&M에 대한 추가 가이드는 **해당 주제 알아보기**에서 확인할 수 있습니다.

Technical Specifications

아래의 기준(baseline) 값은 10MWh Grid Frequency Regulation 변형에 적합하며, 현지 코드, 고도, 주변 온도, 변압기 전압 등급에 따라 조정할 수 있습니다. 에너지 용량은 10,000 kWh, 전력 정격은 10,000 kW, 화학은 LFP입니다. 일반적인 왕복 효율은 90%, 심도(DoD)는 90%, 사이클 수명은 6,000 cycles, 캘린더 수명은 15 years, 운전 온도는 -20°C to 55°C, 보증은 10 years / 70% capacity입니다. 사막 기후에서 45°C를 초과하거나 고지대(고도 2,000 m 초과) 사이트의 경우, 추가 디레이팅 및 HVAC 용량 산정 검토를 권장합니다.

EPC Investment Analysis and Pricing Structure

유틸리티 구매자의 경우 EPC 범위는 보통 5개의 주요 작업 패키지로 구성됩니다: 엔지니어링, 조달, 시공, 커미셔닝, 보증 지원. 엔지니어링은 사이트 레이아웃, SLDs, 토목 및 전기 설계, 보호 협조, 계통연계 문서를 포함합니다. 조달은 배터리 컨테이너, PCS, 변압기, 스위치기어, EMS, 보조장치, 케이블을 포함합니다. 시공은 기초, 배치, 트렌칭, 배선, AC/DC 통합, 테스트를 포함합니다. 커미셔닝은 SAT, 계통 동기화, 시운전 디스패치, 운영자 교육을 포함합니다. 표준 턴키 패키지에는 1년 보증이 포함되며, 계약에 따라 연장 O&M도 제공됩니다.

포트폴리오 조달의 경우 SOLARTODO는 주문 프로젝트 블록 수량에 따라 볼륨 인센티브를 적용합니다. 아래 할인 가이드는 배터리 등급 가용성, 목적지, 결제 조건에 따라 장비 또는 협의된 EPC 패키지에 적용됩니다.

10 MW / 10 MWh 규제 자산에 대한 간이 ROI 모델은 연간 총수익 또는 절감액을 시장의 용량 지불(capacity payments), 마일리지, 회피한 불균형(imbalance) 비용, 재생 커티일링 감소 정도에 따라 $180,000~$260,000 범위로 가정할 수 있습니다. EPC 비용이 $1.09 million~$1.31 million일 때, 지표(simple) 기준 회수기간은 대략 4.8~7.3년입니다. 기존의 일반적인 패스트 스타트(fast-start) 열 예비력 구성과 비교하면, BESS는 규제 서비스에서 연료 관련 운영비를 **60-90%**까지 줄일 수 있으며, 시장 규정이 허용하는 경우 피크 셰이빙(peak shaving) 또는 재생 firming에서 추가 가치를 제공할 수 있습니다(수익 중첩/stacking 가능).

표준 결제 조건은 공급 계약의 경우 30% T/T + 70% against B/L, 자격을 갖춘 구매자의 경우 100% L/C at sight입니다. 총 계약 가치가 $5,000,000을 초과하는 프로젝트에 대해서는 금융 지원(financing support)도 논의할 수 있습니다. EPC 범위 분해, 계통연계 엔지니어링, 또는 금융 논의가 필요하면 [email protected] 또는 **맞춤 견적 요청**으로 문의해 주세요.

Why LFP BESS Instead of Conventional Alternatives

10 MW급의 기존 가스 피커는 안정적인 출력에 도달하기 위해 5-15분이 필요할 수 있으며, 연료, 유지보수, 배출 규제 준수, 최소 부하(minimum-load) 비효율 문제도 수반됩니다. 반면 이 BESS는 지령 전력을 <0.1초에 도달시키고 양방향 규제를 수행하며, 충전에서 방전으로 거의 즉시 전환할 수 있습니다. 태양광 침투율이 높은 계통에서는 이러한 속도가 주파수 품질을 개선하고 과잉발전(over-generation) 관리의 어려움을 줄이는 데 도움이 됩니다. 많은 활용 사례에서 단일 배터리 자산이 회전 예비력의 일부, 전압 지원 장비, 재생 커티일링 손실을 디지털 제어 플랫폼 하나로 대체할 수 있습니다.

납축(lead-acid) 저장장치와 비교하면 LFP는 사이클 수명이 실질적으로 더 길며, 보통 500-1,500 cycles 대비 6,000+ cycles 수준을 제공하는 경우가 많습니다. 또한 유지보수 부담과 사용 가능한 kWh당 설치 면적(footprint)도 줄어듭니다. 디젤 기반 백업 예비력과 비교하면 현장 연료 저장 및 로컬 연소 배출을 제거합니다. BloombergNEF, Wood Mackenzie, NREL의 2025까지의 시장 관측에 따르면, 유틸리티 BESS 비용은 계속 하락해 왔으며 통합 시스템 가격이 범위에 따라 $80/kWh~$180/kWh에 점점 더 근접하고 있습니다(범위, 듀레이션, 위치에 따라 달라짐).

Engineering Considerations for Procurement Teams

구매(조달) 담당자는 수주(award) 전 최소 8개의 기술 체크포인트를 평가해야 합니다: 사용 가능 에너지, 전력 정격, 셀 화학, 냉각 방식, PCS 효율, 화재 시험 증빙, 통신 프로토콜, 보증(워런티) 보장. 계통연계 전압, 변압기 임피던스, 단락 기여(short-circuit contribution), 고조파 한계, SCADA 프로토콜 매핑은 최종 BoQ와 커미셔닝 기간에 실질적으로 영향을 줄 수 있습니다. 또한 지진 등급(seismic class), 풍하중(wind load), 침수 고도(flood elevation), 토양 지지력(soil bearing capacity) 같은 사이트 토목 조건도 EPC 비용을 5-20% 변화시킬 수 있습니다.

이 때문에 SOLARTODO는 유틸리티 데이터, 단선도(one-line diagrams), 디스패치 목표, 주변 환경 프로파일(ambient profile), 현지 코드 레퍼런스를 포함한 초기 설계 검토를 보통 권장합니다. 구매자는 **온라인으로 시스템 구성하기**에서 전압 등급, 듀레이션, 운전 모드를 정의한 뒤, 성능 가정, 납기 일정, 보증 매트릭스를 포함한 “은행에 제출 가능한(bankable)” 제안서로 진행할 수 있습니다. 10 MWh 프로젝트의 일반적인 제조 및 물류 리드 타임은 셀 배정(cell allocation)과 목적지 항만(destination port)에 따라 종종 8-16주입니다.

Standards, References, and Bankability Context

이 제품 카테고리는 UL 9540, UL 9540A, IEC 62619, UN38.3, NFPA 855를 포함해 국제적으로 인정된 표준 및 시장 레퍼런스와 정렬(aligned)되어 있습니다. 프로젝트 설계 및 운영은 NREL, IEA, IRENA, BloombergNEF, Wood Mackenzie의 가이드와 시장 데이터에 의해서도 영향을 받습니다. 이러한 레퍼런스는 유틸리티 스케일 저장장치 조달이 단순 부품 컴플라이언스뿐 아니라 문서화된 안전 시험, 라이프사이클 모델링, 그리고 대출기관·보험사·유틸리티 상대방을 위한 디스패치 성능 증빙을 점점 더 요구하기 때문입니다.

요약하면, SOLARTODO의 10MWh Grid Frequency Regulation BESS는 보조서비스, 재생에너지 통합, 빠른 계통 지원을 위한 고출력 10 MW / 10 MWh LFP 솔루션입니다. <100 ms 응답, 6,000+ 사이클, 액체 냉각, 멀티 컨테이너 배치, 표준 기반 안전 엔지니어링을 하나의 패키지로 묶었으며 EPC 턴키 가격은 $1.087 million~$1.313 million 범위입니다. 기술적 확인, 예산용 설계, 또는 공식 오퍼가 필요하면 **맞춤 견적 요청**을 보내 주세요.
