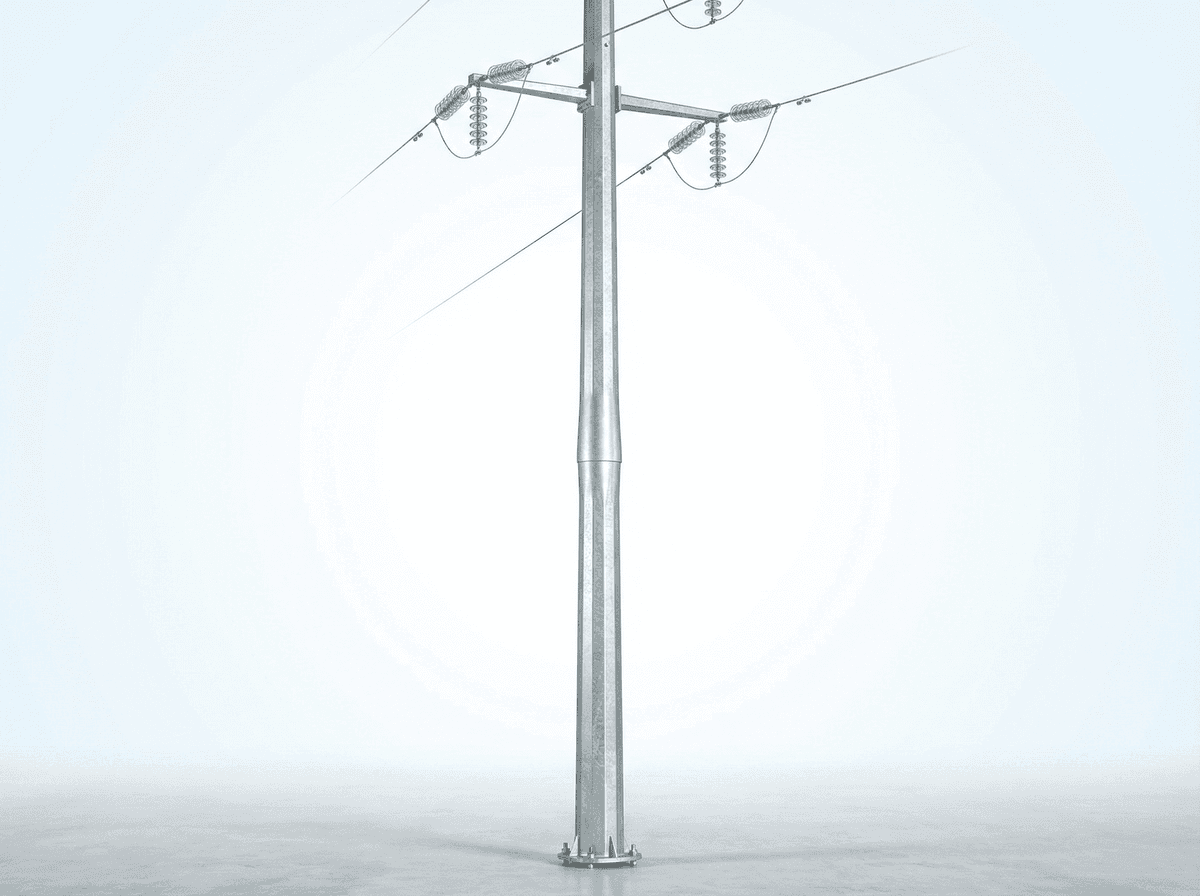

18m 10kV 테이퍼드 모노폴 어반 에스테틱 슬립-조인트 - 이중 회로 강철 배전용 폴

**18m 10kV 테이퍼드(원뿔형) 어반 에스테틱 슬립-조인트 단일주(모노폴)**은 10kV 도시 및 교외 가공 피더(오버헤드 피더) 네트워크용으로 설계된 강관(steel tubular) 배전용 분전주입니다. 18m 구조 높이, 2회선, 일반적인 100m 설계 경간을 요구하는 구간에 적합합니다. 슬립-조인트(slip-joint) 방식의 접속을 갖춘 테이퍼드 단일주 포맷으로, 토지 점유를 줄이고 시각적 혼잡을 낮추며 지자체·전력회사·산업단지·EPC 계약자에게 표준화된 시공(세움) 방법론을 제공합니다. 또한 50년 설계수명을 갖춘 신뢰성 높은 중전압 인프라가 필요한 프로젝트에 적합합니다.

유사한 10kV 적용의 기존 격자형(lattice) 배전 구조물과 비교할 때, 강관 단일주는 일반적으로 설치 면적을 **50%~70%**까지 줄일 수 있으며, 가공(크로스암) 배치와 현지 이격 규정에 따라 밀집 도로 경관(dense streetscapes)에서 가시적인 구조 복잡도를 30% 이상 낮출 수 있습니다. 도심 중심부 프로젝트에서는 통행권(right-of-way) 1m²가 중요할 때, 테이퍼드 강재 프로파일이 더 깔끔한 건축적 통합을 돕고, 위장(camouflage)이 쉬우며, 회랑(corridor) 인허가 절차를 더 빠르게 진행할 수 있습니다. 구매자는 10kV, 35kV, 110kV 폴 옵션을 비교하기 위해 모든 Power Transmission Tower/Pole 제품 보기 또는 온라인으로 시스템 구성하기도 가능합니다.

제품 개요

이 모델은 열침 아연도금(hot-dip galvanized) 강재를 사용한 배전(distribution-class) 등급의 테이퍼드 강관 단일주로 구성됩니다. 일반적으로 최적화된 강도-중량비를 위해 Q460 또는 이에 준하는 구조용 튜브 강종을 기반으로 합니다. 실제 유틸리티 현장 적용에서 18m 폴 높이는 10kV 도로 코리더, 복합용도 도심 블록, 산업단지, 캠퍼스 그리드, 그리고 도로변 전력 설비 업그레이드 구간에서 적절합니다. 이때 도체 이격(conductor clearance), 교통 인터페이스, 그리고 파사드(facade) 미관을 컴팩트한 프로파일 안에서 균형 있게 맞춰야 합니다.

슬립-조인트 접속은 2 또는 3개의 주요 샤프트(shaft) 섹션을 운송할 때의 제약을 줄이고, 현장 플랜지 노출을 감소시켜 건축 지구에서 선호되는 경우가 많습니다. 즉, 샤프트 전환부마다 무거운 전(全) 플랜지(full-flange) 접속을 반복하는 대신, 상부 섹션이 하부 섹션으로 텔레스코핑(telescopes)되며 설계된 겹침 길이(overlap length)를 통해 빠른 세움(erection)을 가능하게 합니다.

이 폴은 도체 장력, 풍압(wind pressure), 사고로 인한 단선(broken-wire) 조건, 그리고 최대 15mm까지의 아이스(ice) 하중을 포함한 표준 중전압 로딩 원칙을 바탕으로 설계되었습니다. 이는 제공된 설계 템플릿과 IEC 60826, ASCE 10-15, GB 50545에서 참조하는 방법론에 부합합니다. 도시 배전 계획에서는 도체의 열 성능이 보통 IEEE 738의 허용전류(ampacity) 원칙과 연계되어 조정되며, 국제 T&D 계획 문헌(예: IEA, IRENA, 국가 그리드 운영사)에서도 유틸리티 자산의 수명 가정은 40~50년이 여전히 흔합니다. B2B 구매자 관점에서 이 구조물은 단순한 폴 바디가 아니라, 기계·전기·토목 호환성을 고려해 엔지니어링된 10kV 네트워크의 하중 지지 노드(load-bearing node)입니다.

도시 미관형 단일주가 선택되는 이유

도시 유틸리티는 다중 부재 폴과 앵글 타워(angle tower)를 점점 더 튜브형 단일주로 교체하는 추세입니다. 도시 회랑은 도로변 유틸리티 스트립에 사용 가능한 폭이 대개 3m~8m에 그치고, 시각적 밀도를 낮춰야 하기 때문입니다. 테이퍼드 단일주는 단일 샤프트에 2회선을 수용하면서도 더 깨끗한 스카이라인(skyline)을 유지하고, 등반 포인트(climbing points), 무단 접근 표면, 유지보수 인터페이스를 줄일 수 있습니다. IRENA 및 IEA의 그리드 현대화 논의에 따르면, 성장하는 도시에서의 배전 보강(distribution reinforcement)은 향후 10~20년 동안 가장 우선순위가 높은 인프라 범주 중 하나로 꼽힙니다. 특히 전기화, EV 충전, 디지털 유틸리티 통신이 확대되는 구간에서는 더욱 그렇습니다.

미관 가치는 단지 시각에만 국한되지 않습니다. 단일 샤프트형 강관 폴은 유사한 저~중전압 적용에서 더 넓은 격자형 기초(broad lattice bases)와 비교해 기초 평면 면적을 대략 20%~40% 줄일 수 있습니다(지반 조건과 전도(overturning) 요구에 따라 달라짐). 도시 재개발 프로젝트에서는 그 작은 발자국이 보도, 배수 정렬, 지하 유틸리티 회랑을 보존하는 데 도움이 됩니다. 팀이 구조 형식을 검토 중이라면, 더 폭넓은 송배전 설계 가이드를 위해 주제 알아보기를 참고하거나, 노선별 하중 체크를 위해 맞춤 견적 요청을 진행할 수 있습니다.

시스템 아키텍처

이 18m 폴의 표준 시스템 아키텍처에는 테이퍼드 강재 샤프트, 슬립-조인트 스핏(spigot) 인터페이스, 2회선을 위한 상부 장착 또는 측면 장착 크로스암(cross-arm) 배치, 절연체 스트링 또는 라인 포스트(line-post) 절연체, 접지 세트(grounding set), 앵커 볼트(anchor bolts), 그리고 보강 콘크리트 기초(reinforced concrete foundation)가 포함됩니다. 유틸리티 사양에 따라 도체는 1×, 2×, 또는 컴팩트한 도시 배열에서 ACSR 도체를 사용할 수 있으며, 통신 및 낙뢰 차폐(lightning shielding)가 필요할 경우 선택 사양으로 OPGW 또는 별도 지선(earth wire)을 적용할 수 있습니다. 일반적인 기초 저항 목표는 표준 조건에서 <10 ohms, 고낙뢰 구역에서는 <4 ohms입니다.

10kV에서 100m 경간의 경우, 폴은 보통 현지 허용전류(ampacity) 및 처짐(sag) 기준에 의해 선택된 ACSR 또는 AAAC 계열의 도시 피더 도체에 맞춰 설계됩니다. 복합 폴리머 절연체는 도자기(porcelain)보다 기물 파손/오염 위험이 큰 구역에서 선호되는 경우가 많습니다. 이는 무게를 줄이고 오염 성능(contamination performance)을 개선할 수 있기 때문입니다. 다만 도자기는 오랜 유지보수 관행을 우선하는 유틸리티에서 여전히 유효한 선택입니다. 또한 설계는 지역 코드와 연계된 풍하중(wind classes)에 따른 사용성 여유(serviceability margins)를 반영하며, 최종 값은 25m/s, 30m/s, 35m/s 같은 지역 기본 풍속(basic wind speed)에 맞춰 커스터마이즈됩니다.

기술 사양

조달 관점에서 이 제품의 핵심 가치는 표준화된 기하(geometry)와 예측 가능한 제작 공정에 있습니다. 테이퍼드 샤프트는 강판 또는 튜브 섹션으로 제조되며, 제어된 공차(tolerances) 범위에서 성형 및 용접 후 장기 부식 저항을 위해 열침 아연도금을 수행합니다. 이는 환경 및 유지보수 조건에 따라 유틸리티 야외 사용 기대치인 보통 25~50년 수준과 일치하는 경우가 많습니다. 폴의 중량은 최종 하중 케이스에 따라 달라지지만, 전형적인 18m 10kV 2회선 도시 단일주는 대략 약 1.6~2.4톤 범위에 들어갈 수 있으며, 이는 $1,500/ton 수준의 참고 설치 강관 튜브 경제성과도 부합합니다.

슬립-조인트 접속은 2가지 주요 이유로 선택됩니다: 첫째, 운송 길이 제약을 줄일 수 있고, 둘째, 현장 조립이 단순해집니다. 샤프트 전환부마다 무거운 전(全) 플랜지 접속을 적용하는 대신, 상부 섹션이 설계된 겹침 길이를 통해 하부 섹션으로 텔레스코핑되며, 스트리트 접근성에 따라 1회의 리프팅(이동식 크레인 1회 인양) 또는 2단계 인양(staged lifts)으로 신속한 세움이 가능합니다. 차선 통제 윈도우가 4~8시간 정도로 제한되는 도심 지역에서는, 이러한 설치 로직이 더 분절된 방식 또는 더 넓은 베이스 대안 대비 교통 혼란을 실질적으로 줄일 수 있습니다.

기계 및 전기 설계 기준

이 제품은 10kV 배전용으로 설계되었지만, 실제 설계 범위는 도체 선정, 라인 각도(line angle), 지형 카테고리(terrain category), 그리고 현지 기상 맵에 따라 달라집니다. 기계 설계는 가공선 로딩 및 강도 조정(strength coordination)을 위한 국제적으로 인정된 관행을 IEC 60826에 따라 따르며, 도체 열 평가는 종종 IEEE 738을 참조합니다. 중국 설계 관행을 요구하는 유틸리티는 GB 50545 준수를 요구할 수 있고, 국제 EPC 프레임워크의 프로젝트는 강재 지지 구조물에 대해 ASCE 10-15를 함께 참조하는 경우도 많습니다. 이러한 표준들은 50년의 전 생애주기 동안 풍하중, 아이스, 단선(broken conductor), 유지보수 하중 시나리오를 점검하기 위한 기반을 제공합니다.

10kV에서는 35kV 또는 110kV 같은 소(小)송전(sub-transmission) 클래스보다 전기적 이격이 낮아, 더 컴팩트한 상부 배치가 가능해집니다. 도시 단일주가 매력적인 이유 중 하나가 바로 이 컴팩트함입니다. 법적 상(phase)-상(phase), 상(phase)-접지(ground) 이격 거리를 유지하면서도 지자체의 시각 제어(visual-control) 요구를 만족시키는 데 유리합니다. 선택 액세서리로는 반등반 방지 장치(anti-climbing devices), 케이블 다운리드 가드(cable downlead guards), 조류 퇴치 장치(bird diverters), 위험 표지(danger signage), 그리고 스마트 그리드 통신이 계획된 경우의 파이버(fiber)-리디(ready) 경로가 포함될 수 있습니다. 유틸리티 통신을 통합하는 프로젝트에서는 약 $8,000/km 수준으로 설치되는 OPGW를 통해 낙뢰 차폐와 데이터 백홀(backhaul)을 단일 라인 컴포넌트로 통합할 수 있습니다.

재료, 부식 보호, 서비스 수명

구조 본체는 아연도금 강재를 사용합니다. 강재는 장수명 가공 네트워크에서 중전압 지지 재료로 여전히 지배적이며, 대부분의 폐기 후 강재 회수 체인에서 질량 기준 90% 이상의 높은 재활용성을 제공합니다. 열침 아연도금은 야외 노출 시 모재를 보호하는 아연 층을 형성하며, 유틸리티 사양 전반에서 널리 수용됩니다. 염화물 또는 황(sulfur) 노출이 있는 해안/산업 대기 환경에서는 구매자가 더 두꺼운 아연 코팅, 듀플렉스 페인트 시스템(duplex paint systems), 또는 5~10년이 아닌 3~5년 간격의 점검을 요청할 수 있습니다.

예상 설계수명은 기초 배수, 아연도금 무결성(galvanizing integrity), 접지 연속성(grounding continuity)이 유지되는 조건에서 50년입니다. 이는 일반적인 유틸리티 자산 가정과도 부합하며, NREL, IEA, IRENA가 그리드 현대화 및 회복탄력성(resilience) 연구에서 논의한 광범위한 인프라 수명 기대치와도 일치합니다. 실무적으로는 연 1회의 외관 점검과 1~3년 간격의 토크 및 접지 점검을 병행하면 장기 고장 위험을 실질적으로 낮출 수 있습니다. 무도장 강재 또는 낮은 보호 수준으로 제작된 지지물과 비교할 때, 아연도금 단일주는 초기 15~20년 동안 부식 기반 유지보수 이벤트를 유의미하게 줄일 수 있습니다.

도시 배치(Deployment) 이점

이 모델의 1차 장점은 토지 효율성입니다. 폴이 4-leg 격자형 기초의 발자국 대신 단일 튜브 샤프트를 사용하므로, 사용 가능한 폭이 2.5m 미만일 수 있는 중앙분리대(median strips), 보도, 산업 도로, 유틸리티 이젬트(utility easements)에도 설치할 수 있습니다. 이는 더 이상 현대 하중 또는 회선 밀도 요구를 충족하지 못하는 노후 콘크리트/목재 폴에서 업그레이드하는 도시 유틸리티에 특히 중요합니다. 매끈한 프로파일은 상업 지구, 교통 허브, 지자체 재개발 회랑에서도 도시 디자인 목표를 지원합니다.

유사한 18m급 콘크리트 폴과 비교하면, 강재 테이퍼드 단일주는 커스텀 브라켓 기하에 대한 적응성이 더 좋고, 2회선 통합이 더 쉬우며, 공장 품질 관리가 더 예측 가능할 수 있습니다. 격자 타워와 비교하면 노출 부재가 더 적고 현장 볼트 체결 연결이 더 적어, 시각적 혼잡을 줄이고 방청(anti-corrosion) 점검을 단순화할 수 있습니다. 현지 설계 기준에 따라 프로젝트 팀은 회랑 승인(corridor acceptance)이 개선되어 승인 일정이 10%~20% 단축될 정도로 체감할 수 있으며, 특히 도시 계획자들이 streetscape(거리 경관) 품질을 우선시하는 경우에 해당합니다.

적용 시나리오

MENA 지역의 한 지자체 배전 운영사는 혼합 주거 및 리테일 부하를 제공하는 4.2km 도시 피더를 업그레이드하면서, 기존 콘크리트 폴과 즉흥적으로 구성된 강재 구조물을 대체하기 위해 18m 10kV 테이퍼드 단일주 42기를 사용했습니다. 노선에는 2개의 교차로, 1개의 학교 전면, 그리고 평균 도로변 유틸리티 폭이 3.5m에 불과한 상업용 대로가 포함되었습니다. 슬립-조인트 방식의 2회선 단일주를 선택한 결과, 시공사는 구조물 설치를 19일 만에 완료했고, 점유 지상 면적은 추정치로 35% 감소했으며, 버스 및 배송 차량을 위한 야간 이격(clearance)도 개선했습니다.

해당 시나리오에서는 현지 낙뢰 밀도가 높아 중요 노드에서 기초 저항을 4 ohms 미만으로 맞춰야 했기 때문에 복합 절연체와 업그레이드된 접지를 선택했습니다. 또한 향후 통신 통합을 위해 상부 경로를 미리 확보해, 향후 5년 내 두 번째 토목 개입을 피할 수 있었습니다. 이러한 배치는 유틸리티가 피더 보강, 스마트 그리드 통신, 도시 미관 개선을 하나의 CAPEX 패키지로 결합할 때 점점 더 중요해지고 있습니다. 노선별 엔지니어링 지원이 필요하면 구매자는 맞춤 견적 요청을 할 수 있습니다.

적용 분야(Applications)

일반적인 적용 분야는 10kV 도시 피더 라인, 링-메인(ring-main) 배전 회랑, 산업단지 오버헤드 네트워크, 캠퍼스 유틸리티 시스템, 교외 간선도로 전기화, 그리고 노후 목재/콘크리트/격자형 지지물의 지자체 교체입니다. 특히 2회선을 좁은 통행권 내에 수용해야 하거나, 기획자들이 현대적인 외관을 요구하는 경우에 적합합니다. 또한 조명, 감시, 통신, 유틸리티 센서를 공유 회랑 인프라에 통합하는 스마트시티 프로젝트에도 적용할 수 있으며, 추가 하중마다 구조 검증이 전제됩니다.

대안을 비교하는 개발자 관점에서는, 이 제품이 저비용의 일반 폴과 고비용의 커스텀 건축용 지지물 사이의 위치에 있습니다. 외관, 표준화된 제작, 유틸리티 등급의 기계적 신뢰성 사이에서 실용적인 균형을 제공합니다. 더 넓은 포트폴리오 옵션을 검토하는 구매자는 모든 Power Transmission Tower/Pole 제품 보기와 주제 알아보기를 통해 도시 배전 구조물의 설계 고려사항을 확인할 수 있습니다.

설치 및 기초(Foundation) 고려사항

기초 선정은 지반 지지력(soil bearing capacity), 지하수 수위(groundwater level), 동결 깊이(frost depth), 그리고 풍하중 및 도체 장력으로 인한 전도 모멘트(overturning moment)에 따라 달라집니다. 많은 도시 18m 10kV 단일주의 경우, 2.5m³~4.5m³ 범위의 보강 콘크리트 스프레드 풋팅(spread footing)으로 충분한 경우가 많으며, 설치 콘크리트 경제성은 대략 $350/m³ 수준입니다. 연약지반, 매립지(reclaimed land), 또는 유틸리티가 밀집된 회랑에서는 약 $800/meter 수준의 말뚝(pile) 솔루션이 필요할 수 있습니다. 최종 토목 설계는 반드시 지반조사(geotechnical report)와 현지 코드 검토를 통해 확정해야 합니다.

현장 설치에는 일반적으로 굴착, 철근 케이지(rebar cage) 배치, 앵커 볼트 세팅, 콘크리트 타설, 양생(curing), 폴 세움(pole erection), 도체 하드웨어 장착, 접지 설치, 최종 정렬(alignment) 작업이 포함됩니다. 크레인 접근이 가능한 표준 도시 작업팀 기준으로는 기초 준비가 완료된 뒤 폴 1기를 1일 내 세우는 경우가 많지만, 교통 관리는 총 현장 점유 기간을 2~3일로 늘릴 수 있습니다. 설치 인력 비용 기준은 약 $200/ton이지만, 도심 야간 작업, 경찰 호위, 또는 제한된 크레인 윈도우(restricted crane windows)로 인해 **15%~30%**까지 증가할 수 있습니다.

EPC 투자 분석 및 가격 구조

B2B 구매자의 경우 EPC 범위는 단지 폴 바디 가격만이 아니라 전 생애주기 패키지로 평가해야 합니다. 일반적인 EPC 턴키(turnkey) 제안은 5가지 주요 요소로 구성됩니다: 엔지니어링, 조달, 토목 시공, 세움(erection), 시운전/커미셔닝(commissioning), 그리고 1년의 시공 및 커미셔닝 워런티(warranty). 엔지니어링은 노선 측량 인터페이스, 구조 계산, 기초 도면, 하드웨어 선정 등을 포함합니다. 조달은 폴, 절연체, 강재 구조물, 앵커 볼트, 접지, 그리고 선택 사양 도체 액세서리를 포함합니다. 시공은 토목 작업, 세움, 스트링잉(stringing) 인터페이스, 시험(testing)을 포함합니다.

이 제품의 표준 상업 가격 범위는 아래와 같습니다. FOB 공급은 중국에서 제조된 장비를 해상 운송 없이 제공하는 조건입니다. CIF는 목적지 항구까지의 운임과 보험을 포함합니다. EPC 턴키는 공급, 설치, 커미셔닝 및 1년 워런티 지원을 포함합니다.

프로그램 구매자 및 유틸리티의 경우 50기 이상부터는 아연도금 배치, 운송 통합, 반복 기초 템플릿으로 인해 단위당 오버헤드가 줄어들어 볼륨 경제성이 유의미해집니다. 일반적인 볼륨 할인율은 아래와 같으며, 6~12개월 동안 예정된 콜오프(call-offs)에 대해 프레임워크 계약과 결합할 수 있습니다.

ROI 관점에서 회수(payback) 로직은 보통 직접적인 전력 생산보다는 회피되는 유지보수, 인허가 마찰 감소, 더 긴 서비스 수명에 의해 좌우됩니다. 저등급 또는 시각적으로 방해가 큰 대안과 비교할 때, 도시 단일주는 초기 10년 동안 현지 인건비에 따라 폴 1기당 연 약 $120~$260 수준으로 재도장, 구조 개입, 회랑 수정 비용을 줄일 수 있습니다. 기존 도시 격자형 또는 커스텀 제작 미관 지지물과 비교하면, 설치 비용은 10%~25% 낮을 수 있으면서도 50년 설계수명을 제공합니다. 그 기준으로 더 비싼 건축용 지지물 대비 추가 회수 기간은 대략 4~7년 범위가 될 수 있으며, 특히 100기를 초과하는 지자체 프로그램에서 그렇습니다.

표준 결제 조건은 30% T/T 계약금과 70% B/L 기준 또는 자격 있는 주문에 대해 100% L/C at sight입니다. $1,000K 초과 프로젝트의 경우 금융 지원(financing support)도 논의할 수 있습니다. 상업 제안서, 기술적 명확화, EPC 일정에 대해서는 [email protected] 또는 맞춤 견적 요청으로 문의하십시오.

품질 보증 및 준수(QA & Compliance)

품질 관리는 일반적으로 강재 화학 조성(steel chemistry) 검증, 용접 검사(weld inspection), 치수 점검(dimensional checks), 아연도금 두께 관리, 슬립-조인트 섹션의 트라이얼 핏업(trial fit-up), 그리고 출하 전 포장 검사(packing inspection)를 포함합니다. 프로젝트 요구에 따라 문서에는 밀 인증서(mill certificates), 용접 리포트(welding reports), 아연도금 리포트(galvanizing reports), 공장 인수 시험(FAT) 기록(factory acceptance records)이 포함될 수 있습니다. 본 제품은 PV 모듈이나 인버터가 아니라 구조용 라인 지지물(structural line support)이지만, 엔지니어링 참조는 IEC 60826, IEEE 738, ASCE 10-15, GB 50545 같은 공인 표준에 기반합니다.

또한 산업적 맥락에서도 현대화된 그리드 자산으로의 전환이 뒷받침됩니다. IEA의 그리드 투자 분석, IRENA의 송전 확장 보고서, NREL의 회복탄력성 출판물, 그리고 BloombergNEF와 Wood Mackenzie의 시장 인텔리전스는 모두 향후 5~15년 동안 배전 보강, 디지털화, 도시 네트워크 신뢰성 강화를 위한 지출이 계속 증가할 것임을 시사합니다. 구매(조달) 팀 입장에서는 반복 가능한 엔지니어링, 확장 가능한 소싱(scalable sourcing), 회랑 영향(corridor impact) 감소와 맞물리기 때문에 표준화된 단일주 플랫폼이 점점 더 선호된다는 의미입니다.

조달(구매) 가이드

18m 10kV 도시 단일주를 지정할 때, RFQ 발행 전 최소 8개 파라미터를 확인해야 합니다: 기본 풍속(basic wind speed), 아이스 두께(ice thickness), 도체 타입, 도체 규격(size), 라인 각도(line angle), 지형 카테고리(terrain category), 지반 지지력(soil bearing capacity), 그리고 접지 목표(grounding target). 반등반 방지 장치(anti-climbing devices), 컬러 마감(color finish), 브라켓 스타일(bracket style), 통신 부착물(communication attachments) 같은 추가 항목도 최종 제작 전에 확정해 두어야 합니다. 초기 정의는 리디자인 사이클을 방지하여 리드타임에 2~6주를 추가하는 일을 막을 수 있습니다.

SOLARTODO는 도시 배전 프로젝트에 대해 직접 공급, CIF 배송, EPC 협업을 지원합니다(유틸리티·산업·지자체 부문). 대안을 비교하거나 노선별 설계 검토를 시작하려면 온라인으로 시스템 구성하기, 모든 Power Transmission Tower/Pole 제품 보기, 또는 맞춤 견적 요청을 이용하십시오.
