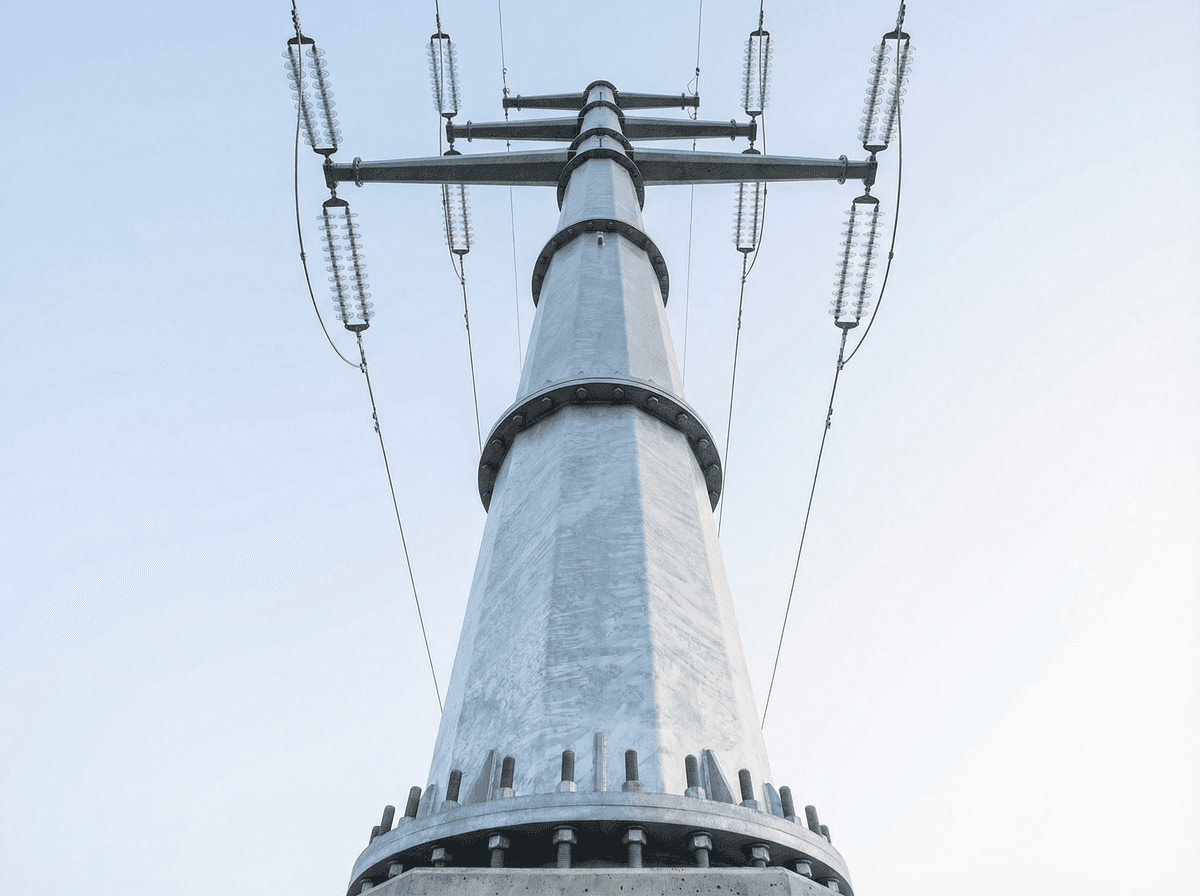

40m 220kV 도데카곤(12각) 송전 철탑 - 더블 회로 강재 모노폴

40m 220kV 도데카곤(12각) 송전 철탑은 220kV 교외(서브어번) 송전 회랑을 위해 설계된 고전압 **이중 회로(double-circuit) 강재 모노폴(monopole)**입니다. 전체 높이 40m, 12각(12-sided) 폴리곤 샤프트, 2회로, 상(phase)당 2개 서브컨덕터(2 subconductors per phase), 그리고 ACSR-400 도체를 사용한 **300m 설계 스팬(design span)**을 특징으로 합니다. 이러한 구성은 유틸리티가 기존 격자탑(lattice towers) 대비 더 높은 하중 수용력, 권리구역(ROW) 점유 면적 감소, 더 컴팩트한 시각적 프로파일이 필요할 때 선택되며, IEC 60826, GB 50545, IEEE 738, ASCE 10-15의 하중 및 구조 설계 실무를 준수합니다.

EPC 구매자 관점에서 이 폴은 일반적으로 선로 구간 250m~350m당 1기(1 pole per 250m to 350m line section), 기초 저항 10ohm 미만, 그리고 표준 유지보수 하 설계수명 50년을 요구하는 프로젝트에 적합합니다. 동일한 220kV 용도의 기존 각철(앵글-스틸) 격자 구조와 비교할 때, 도데카곤 모노폴은 지상 점유 면적을 약 40%~60% 줄일 수 있고, 도시/교외 인허가를 단순화하며, 주거-산업 혼재 구역에서 회랑 미관을 개선할 수 있습니다. 구매자는 모든 전력 송전 타워/폴 제품 보기 또는 **온라인으로 시스템 구성하기**에서 선로별 하중 데이터에 맞춰 확인할 수 있습니다.

제품 개요

이 모델은 **고강도 강재의 용융 아연도금(hot-dip galvanized)**을 사용하며, 통상 Q460 튜브형(tubular) 단면 또는 이에 준하는 구조 등급을 기반으로 합니다. 아연 코팅 두께는 프로젝트 환경 및 발주처 사양에 따라 일반적으로 70~100 micrometer 범위로 지정되는 경우가 많습니다. 12각 도데카곤(12-sided dodecagonal) 형상은 많은 8각(8-sided octagonal) 폴보다 단면계수(section modulus)와 비틀림 성능이 더 우수하여, 도체 스윙(conductor swing), 불균형 장력(unbalanced tension), 단선(broken-wire) 상황에서 큰 휨 모멘트가 발생할 수 있는 220kV 이중회로 배치에 특히 관련이 있습니다. IEC 60826 선로 설계 방법론에 따라 유틸리티는 풍하중, 결빙, 도체 장력, 신뢰도 수준을 함께 평가하며, 본 제품의 기본 구성은 **15mm 반경방향 결빙(radial ice)**을 포함한 Class B 풍/결빙 로딩입니다.

전기 배치는 상(phase)당 2×ACSR-400에 최적화되어 있으며, 이는 220kV 송전에서 열용량, 코로나(corona) 성능, 선로 임피던스 등을 자본비와 균형 있게 맞추기 위해 흔히 사용됩니다. IEEE 738에 따르면 도체의 전류 정격(ampacity)은 주변 온도, 태양 복사 가열(solar heating), 풍속, 방사율(emissivity), 도체 직경에 따라 달라지므로 최종 허용전류는 노선별 연구로 확정해야 합니다. 다만 2-bundle ACSR-400 구성은 동일 전압 등급에서 단일 도체 대안(single-conductor alternatives)보다 일반적으로 전송 능력을 실질적으로 더 높게 제공합니다. 수명주기 경제성을 비교하는 유틸리티 플래너에게는, 이는 20년~30년 수요 성장 구간 동안 업그레이드(uprating) 개입 횟수를 줄일 수 있음을 의미합니다.

시스템 아키텍처

표준 폴 세트는 보통 1기 도데카곤 강재 샤프트, 크로스암(cross-arm) 어셈블리, 상 부착 하드웨어(phase attachment hardware), 지선(earthwire) 또는 OPGW 피크(peak) 배열, 애자(insulator) 스트링, 베이스 플레이트 또는 슬립-조인트(slip-joint) 연결, 앵커 볼트(anchor bolts), 그리고 **접지 시스템(grounding system)**을 포함합니다. 정상적인 토양 조건에서는 <10 ohm 수준의 기초 저항을 달성하도록 설계되며, 고(高) 번개 밀집 구역에서는 <4 ohm까지 요구하는 경우도 있습니다. 220kV에서 많은 유틸리티는 차폐선(shield wire)으로 OPGW를 지정하는데, 이는 번개 차단과 **광섬유 통신(fiber-optic communication)**을 동시에 제공하여 별도의 통신 인프라 필요성을 줄이고, 수십 km 단위의 변전소 SCADA 링크를 지원할 수 있기 때문입니다.

폴은 포슬린(porcelain) 애자 또는 복합 폴리머(composite polymer) 애자로 구성할 수 있으며, 오염(contamination), 방범/파손 저항(vandal resistance), 설치 중량 같은 요소가 중요할 때 복합 옵션이 선호되는 경우가 많습니다. 일반적인 이중회로 배치는 12개의 상 애자 스트링과 **2개의 차폐선 부착(2 shield wire attachments)**을 필요로 할 수 있지만, 정확한 하드웨어 수량은 선로 각도(line angle), 서스펜션/장력(suspension or tension) 의무, 그리고 유틸리티 표준 도면에 따라 달라집니다. 복합 애자는 많은 설치 환경에서 포슬린 조립품 대비 취급 중량을 30% 이상 줄일 수 있어, 크레인 작업 시간을 단축하고, 제약된 현장에서는 구조물당 설치(erection) 속도를 구조물 1일~2일 수준으로 개선할 수 있습니다.

기술 사양

40m 높이는 법적 전기 이격거리, 도로 횡단, 도체 처짐(conductor sag) 등을 훨씬 더 큰 탑 패밀리로 옮기지 않고도 관리해야 하는 많은 220kV 교외 선로 프로파일에 적합합니다. 300m 설계 스팬은 장거리 하천 횡단이나 초중량 각도(extra-heavy angle) 위치보다는 중간 스팬(medium-span) 송전 구간을 염두에 둔 것입니다. 표준 엔지니어링 기준에는 m/s 단위 풍속 검증, 15mm 결빙 로딩, 도체의 일상 장력(everyday tension), 단선 도체 조건(broken conductor condition), 그리고 유지보수 하중(maintenance loading)이 포함됩니다. 최종 폴 벽 두께, 베이스 직경, 기초 반력(foundation reactions)은 노선별 하중 조합과 지반(geotechnical) 데이터로 결정됩니다.

실무 조달 관점에서 구매자는 주문 발행 전 4가지 핵심 엔지니어링 입력값을 확인해야 합니다: 기본 풍속(basic wind speed), 지형 카테고리(terrain category), 토양 지지력(soil bearing capacity), 최대 선로 편각(maximum line deviation angle). 예를 들어 35m/s 풍, 15mm 결빙, 180kPa 허용 지지압을 갖는 노선은 통상적인 보강 철근 콘크리트 스프레드 풋팅(spread footing)을 사용할 수 있습니다. 반면 120kPa 미만의 약한 토양 또는 침수 위험이 있는 조건에서는 천공 파일(bored piles)이 타당할 수 있습니다. SOLARTODO는 이러한 변수들에 대한 사전 엔지니어링 검토를 지원하며, 노선 계획, PLS-CADD 출력, 지반 로그(geotechnical logs)를 포함해 **맞춤 견적 요청**을 권장합니다.

구조 및 재료 엔지니어링

도데카곤 샤프트가 선택되는 이유는 12각 단면이 더 낮은 각수의 폴보다 응력 분포가 더 매끄럽고 기하학적 효율이 더 높기 때문이며, 특히 비틀림(torsion) 하에서 220kV 이중회로 크로스암을 지지할 때 유리합니다. 많은 프로젝트에서 40m 220kV 모노폴의 총 강재 질량은 대략 12톤~18톤 범위에 들어가며, 이는 풍 구역(wind zone), 암(arm) 형상, 기초 인터페이스에 따라 달라집니다. 설치된 아연도금 강관에 대한 기준 근거 USD 1,500/톤을 적용하면, 구조용 강재 부분만으로도 일반적으로 EPC 비용에서 USD 18,000~27,000 정도를 차지하며, 여기에 애자, 기초 콘크리트, 접지, 양중(lifting), 시운전/커미셔닝이 추가됩니다.

용융 아연도금(hot-dip galvanizing)은 50년 설계수명을 위해 매우 중요합니다. 특히 교외 또는 해안 인접 대기에서는 부식 속도가 내륙 노출 대비 2배~4배까지 높아질 수 있습니다. 유틸리티는 제작 단계에서 코팅 두께, 부착성(adhesion), 벤트/드레인(vent/drain) 품질을 자주 점검합니다. 아연도금 디테일이 불량하면 공격적인 환경에서 유지보수 주기가 10년에서 5년으로 단축될 수 있기 때문입니다. 또한 튜브형 강재를 사용하면 볼트 체결 격자 부재 수가 줄어들어, 노출된 모서리 면적(total exposed edge area)을 낮추고, 수백 개의 개별 연결 지점을 포함하는 기존 각철 격자탑 대비 정기 점검을 더 단순화할 수 있습니다.

전기 성능 및 선로 통합

220kV에서 2-bundle ACSR-400 도체 선택은 많은 유틸리티 표준에서 단일 대형 도체 대비 리액턴스(reactance)를 낮추고 코로나 성능을 개선하는 데 도움이 됩니다. IEEE 738에 따르면 도체의 열 성능은 실제 기상 조건으로 모델링되어야 하지만, 번들 도체는 전기장 분포(electric field distribution) 최적화와 가청 소음(audible noise) 제어에도 대체로 유리합니다. 주거 구역으로부터 5km~20km 범위의 교외 회랑에서는 전류 용량뿐 아니라 전자기 및 음향 수용성까지 관리해야 하므로, 이는 계획 단계에서의 장점이 되곤 합니다.

구조물은 폴 피크(peak)에 OPGW를 장착하도록 구성할 수 있으며, 케이블 자체의 설치 기준(reference) 가격은 EPC 기준으로 약 USD 8,000/km 수준입니다(단, 노선별 스플라이스 클로저(route-specific splice closures)와 종단 단말 장비(terminal equipment)는 제외). 유틸리티 네트워크에 통합되면 OPGW는 별도의 통신 트렌칭 또는 임대 전용회선(leased-line) 의존도를 줄이고, 보호 신호(protection signaling), PMU 데이터, 변전소 통신을 1개 선로 구간 또는 전체 50km~200km 회랑 단위로 지원할 수 있습니다. 선로 디지털화를 원하는 구매자는 **주제 알아보기**를 통해, 송전 구조물이 전기 기능뿐 아니라 통신 기능까지 점점 더 함께 수행하는 방식에 대해 평가할 수 있습니다.

기초 및 접지 설계

40m 220kV 모노폴의 기초 선정은 전도(전도모멘트, overturning moment), 인발(uplift), 전단(shear), 그리고 국부 토양 조건에 따라 달라집니다. 일반적인 철근 콘크리트 풋팅은 표준 교외 토양 기준으로 약 18m3~28m3의 콘크리트가 필요할 수 있으며, 기준 설치 단가 USD 350/m3를 적용하면 철근, 굴착 변동, 양수(dewatering) 같은 우발 상황을 제외한 금액으로 USD 6,300~9,800에 해당합니다. 약한 지반에서는 설치 기준 USD 800/m 수준의 파일 솔루션이 사용될 수 있으며, 특히 지하수 수위가 높거나 침하(settlement) 제어가 핵심인 경우에 해당합니다.

이 전압 등급에서는 접지가 선택 사항이 아닙니다. 목표 기초 저항은 일반적으로 <10 ohm이며, 번개 밀도가 높은 지역에서는 많은 발주처가 로드(rod), 카운터포이즈(counterpoise), 화학 전극(chemical electrodes), 링 도체(ring conductors) 등을 사용해 <4 ohm을 지정합니다. 기준 설치 비용은 대략 타워당 USD 500이지만, 암반 지형은 천공 및 되메움(backfill) 요구로 인해 **50%~150%**까지 증가할 수 있습니다. 우수한 접지는 백플래시오버(backflashover) 위험을 낮추고 시스템 신뢰도를 높이며, 특히 연간 이소케라운(ic) 수준이 30 thunderstorm days를 초과하는 지역에서 중요합니다.

적용 분야

이 폴은 교외 220kV 송전, 유틸리티 링-메인(ring-main) 보강, 산업 전력 유출(evacuation), 변전소 연계, 그리고 토지 이용이 제한된 회랑 업그레이드에 맞춰 설계되었습니다. 대표적인 적용 사례는 신규 220kV 피더, 도시화되는 구역에서 노후 격자탑 교체, 그리고 고속도로, 물류 단지, 철도 회랑, 산업단지 인근의 송전 노선입니다. 모노폴의 발자국(footprint)이 컴팩트하기 때문에, 권리구역 폭이 20m~30m 미만이거나 토지 매입 비용이 강재 가격 상승 속도보다 더 빠르게 증가하는 상황에서 특히 선호됩니다.

실제 예로, MENA 지역의 태양광-그리드 통합 개발자가 약 12km에 걸쳐 혼재된 교외 및 농경지 위로 180MW 규모의 유틸리티급 태양광 발전소를 220kV 변전소에 연결해야 했던 사례가 있습니다. 개발자는 기존의 광범위 기초를 갖는 전통적 광베이스 격자탑 대신 컴팩트 모노폴을 선택함으로써, 평균적으로 기초 토지 점유를 약 45% 줄였고, 지자체 인허가를 약 6주 단축했으며, 3개 마을과 1개 고속도로 횡단 인근에서 허용 가능한 시각적 영향 수준을 유지했습니다. 유사한 프로젝트 논리는 도시 외곽 확장이 진행되는 동남아시아, 아프리카, 라틴아메리카에서도 적용됩니다.

동등한 220kV 이중회로 용도의 기존 격자탑과 비교하면, 도데카곤 모노폴은 대체로 더 깔끔한 외형과 더 작은 베이스 면적을 제공하지만, 단일 지점에 기초 집중이 더 필요할 수 있습니다. 많은 교외 프로젝트에서 개발자는 이러한 트레이드오프를 수용하는데, 모노폴은 위치별로 대형 탑 바디 1기 수준으로 구조물 시각적 혼잡을 줄이고 유지보수 접근성을 간소화할 수 있기 때문입니다. 노선 계획, 하중, 유틸리티 자산 통합에 대한 더 폭넓은 설계 가이드를 원한다면 구매자는 최종 조달 전에 **주제 알아보기**를 확인할 수 있습니다.

표준, 준수 및 품질 관리

이 제품은 가공 송전선로 하중에 대해 IEC 60826, 송전선로 타워 설계 실무에 대해 GB 50545, 도체 온도-전류 관계에 대해 IEEE 738, 그리고 해당되는 경우 격자 및 강재 지지 구조물에 대한 ASCE 10-15 원칙을 기준으로 설계되었습니다. 220kV 자산은 보통 4가지 주요 리스크 범주(구조적 신뢰성, 전기적 이격거리, 내식성, 서비스 연속성)로 평가되기 때문에 이러한 표준이 중요합니다. NREL, IRENA, IEA의 산업 가이드는 송전 병목이 전력계통 확장의 주요 제약이며, 신뢰할 수 있는 선로 구조물이 단순한 상품 구매가 아니라 핵심 그리드 투자라는 점을 일관되게 보여줍니다.

품질 보증(QA)은 일반적으로 밀 인증서(mill certificates), 용접 절차 자격(weld procedure qualification), 치수 검사(dimensional inspection), 아연도금 검사(galvanizing inspection), 볼트 토크 검증(bolt torque verification), 그리고 요구되는 경우 **시제품 조립(trial assembly)**을 포함합니다. 50기 이상의 대규모 주문에서는 구매자가 3단계에 대해 제3자 검사를 요청하는 경우가 많습니다: 원자재 수락, 제작 완료, 출하 전 단계. 이 방식은 현장에서의 비적합(non-conformance) 리스크를 줄일 수 있는데, 현장 시정 비용은 작업장 수정 비용보다 종종 3배~5배 높기 때문입니다.

EPC 투자 분석 및 가격 구조

유틸리티, EPC, 산업 구매자에게 상업적 의사결정은 단순히 공장도(ex-works) 강재 가격이 아니라 20년~50년 동안의 총 설치비와 선로 성능을 기준으로 해야 합니다. 완전한 EPC 패키지는 보통 엔지니어링, 샵 도면(shop drawings), 조달(procurement), 제작(fabrication), 아연도금(갈바나이징), 수출 포장(export packing), 토목(civil works), 설치(erection), 스트링잉(stringing) 인터페이스 지원, 접지(grounding), 시험(testing), 시운전/커미셔닝(commissioning), 그리고 **1년 보증(1-year warranty)**을 포함합니다. USD 1,000,000를 초과하는 프로젝트는 프로젝트 신용도 검토 및 국가 리스크 평가에 따라 단계별 자금조달 지원(staged financing support) 자격이 추가로 주어질 수 있습니다.

다구조물 선로 패키지에서는 물량 할인으로 예산 효율이 개선됩니다. 50+대를 주문하면 5% 할인, 100+대는 10%, 250+대는 자격을 갖춘 공급 범위에 대해 15% 할인 적용됩니다. 일반적인 결제 조건은 30% T/T 보증금 + 70% B/L 대비, 또는 승인된 거래의 경우 **일람 L/C 100%**입니다. 견적 및 프로젝트 구조화 관련 문의는 [email protected] 또는 **맞춤 견적 요청**을 이용해 주세요.

더 넓은 발자국을 갖는 기존 격자 대안과의 간단한 ROI 비교는 토지, 인허가, 유지보수 가정을 통해 산출할 수 있습니다. 예를 들어 모노폴 옵션이 구조물당 USD 3,000 더 비싸지만, 토지 취득에서 USD 1,200, 인허가/교통 관리에서 USD 800, 그리고 5년간 연간화 유지보수에서 USD 400을 절감한다면, 추가 프리미엄은 약 4년 내 회수됩니다. 토지 비용이 m2당 USD 50을 초과하는 밀집 교외 회랑에서는 회수 기간이 3년보다 짧아질 수 있습니다. 노선 지연을 겪는 개발자에게는, 전력 공급(energization)이 발전 수익 또는 산업 부하 연결에 영향을 주는 경우 30일 수준의 일정 절감도 재무적으로 의미 있는 요소가 될 수 있습니다.

B2B 구매자를 위한 조달 가이드

40m 220kV 도데카곤 송전 폴을 지정할 때, 조달 팀은 6종 핵심 문서 세트를 요청해야 합니다: 일반 배치도(general arrangement drawings), 하중 요약(loading summary), 강재 등급 인증서(steel grade certificates), 아연도금 리포트(galvanizing reports), 기초 반력 표(foundation reaction table), 설치 방법서(installation method statement). 또한 견적 범위에 앵커 볼트(anchor bolts), 접지 재료(earthing materials), 스텝 볼트 또는 클라이밍 장치(step bolts or climbing devices), 항공 표지(aviation markers), **OPGW 피팅(OPGW fittings)**이 포함되는지 엔지니어가 확인해야 합니다. 이러한 항목 누락은 실제 설치비를 **5%~12%**까지 바꿀 수 있기 때문입니다.

10기~500기 프로젝트의 경우, 토목(civil), 구조(structural), 스트링잉(stringing) 팀 간의 초기 정렬(alignment)은 현장 변동 오더(field variation orders)를 10% 이상 줄일 수 있습니다. SOLARTODO는 동일한 시각적 패밀리 내에서 서스펜션, 장력, 소각도(small-angle) 변형 등 노선별 적용이 필요한 구매자를 지원합니다. 대안 및 표준 제품 패밀리를 비교하려면 모든 전력 송전 타워/폴 제품 보기 또는 **온라인으로 시스템 구성하기**를 방문해 사전 구성을 확인하세요.

이 구성이 선택되는 이유

이 정확한 구성은 40m 높이, 220kV 전압, 이중회로 용량, 그리고 2-bundle ACSR-400 도체를 300m의 중간 스팬 범위 내에서 최적화해야 하는 교외 송전에서, 용량(capacity), 컴팩트함(compactness), 시공성(constructability)을 균형 있게 맞춥니다. 톤당 기준 최저비용 구조는 아닐 수 있지만, 프로젝트 단위에서는 더 넓은 대안 대비 회랑 영향이 낮고 승인 절차가 더 빠른 경우가 많습니다. 재생에너지 연계 확장, 산업 피더, 도시 외곽 변전소 같은 용도에서는 이러한 트레이드오프가 노선 리스크 감소와 더 높은 대중 수용성(public acceptance)으로 인해 자주 정당화됩니다.

이 제품 포지셔닝을 뒷받침하는 권위 있는 시장 및 기술 참고자료로는 IEC 60826, IEEE 738, ASCE 10-15, NREL 그리드 통합 연구, IRENA 송전 투자 분석, IEA 전력망 전망, 그리고 EPC 조달에서 활용되는 업계 비용 벤치마크가 포함됩니다. 이러한 자료들은 향후 10년~25년 동안 그리드에 더 많은 변동성 재생에너지 발전과 더 높은 전력 흐름이 추가될 때, 내구성이 뛰어나고 표준화되어 있으며 현장에 맞게 적용 가능한 송전 구조물이 필요하다는 점을 일관되게 지지합니다.
