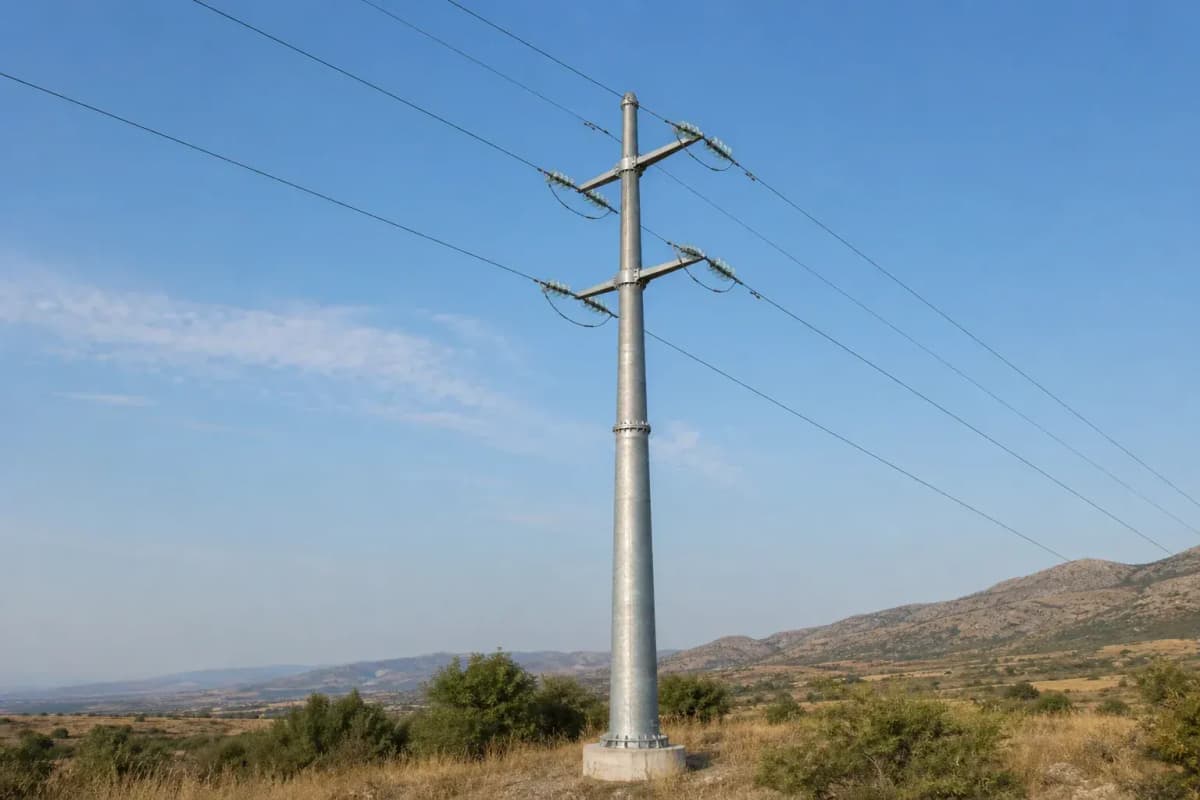

15m 10kV 원형 관형 배전용 플랜지 전주 - 이중 회로 강재 단일 전주

15m 10kV 원형 관형 배전용 플랜지 전주는 10kV 도시 및 교외 배전 피더용 용융아연도금 강재 단일 전주로, 2개 회로, 상당 1도체, 대표 105m 경간에 맞게 설계되었습니다. SOLARTODO는 제한된 선로 용지 활용, 50년 설계 수명, 예측 가능한 기초 접속부, $4,000-$6,300 범위의 EPC 턴키 납품이 필요한 프로젝트를 위해 이 15m 플랜지 관형 구조물을 지정합니다.

이 제품은 10kV~110kV 전력 회랑, 분산형 에너지 발전소, 산업단지, 통신-에너지 복합 부지, 스마트 인프라 프로젝트를 위한 SOLARTODO의 송전 철탑/전주 라인에 속합니다. 강재 단일 전주, 격자 철탑, FRP 전주, 콘크리트 전주를 비교하는 구매자는 50, 100 또는 250+ 전주 패키지의 물량 명세서를 발행하기 전에 모든 송전 철탑/전주 제품 보기 또는 온라인으로 시스템 구성하기를 이용할 수 있습니다.

시스템 아키텍처

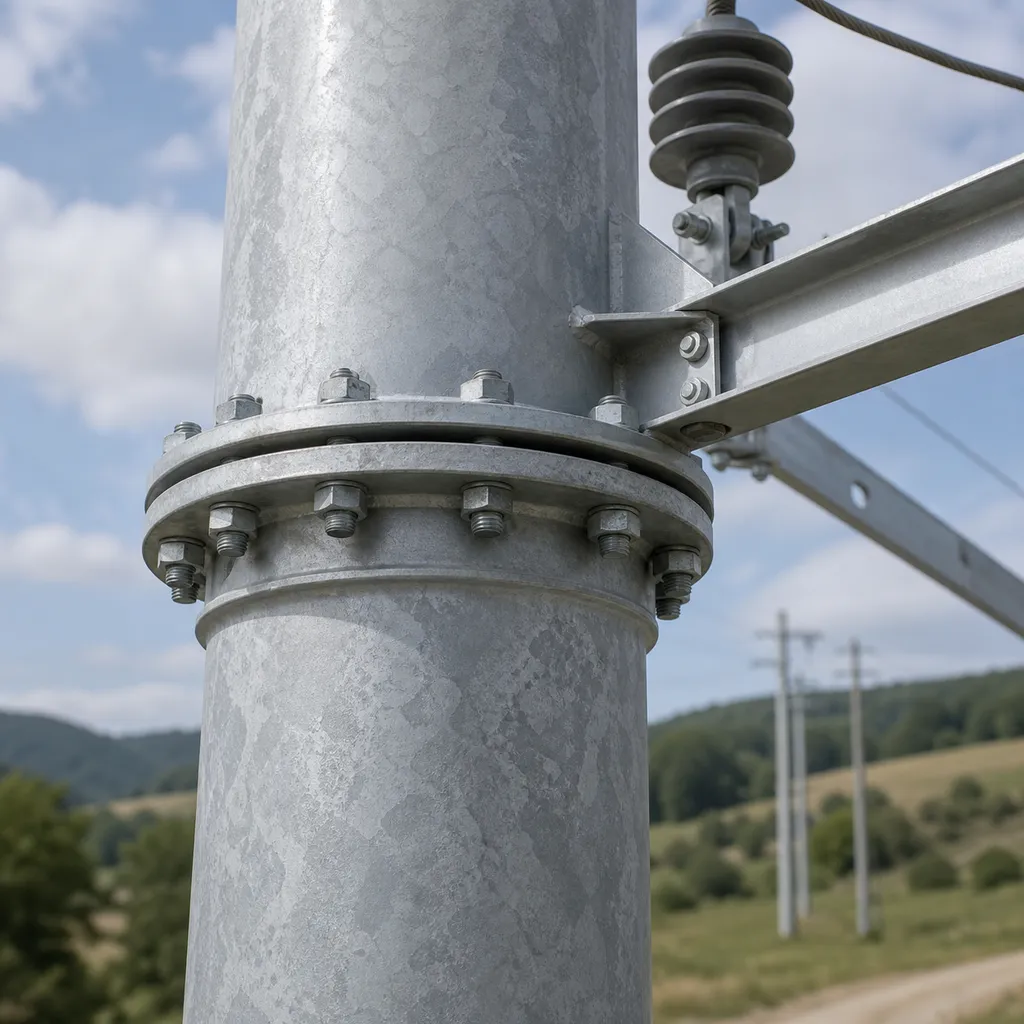

구조 아키텍처는 원형 또는 약간 테이퍼진 강관 샤프트, 공장 용접 베이스 플랜지, 앵커 볼트, 크로스암 부착부, 애자 브래킷, 접지 러그, 모든 노출 강재 표면의 용융아연도금으로 구성됩니다. 일반적인 10kV 이중 회로 배치에서 전주는 6개의 상 부착 지점, 선택형 가공지선 또는 OPGW 경로 1개, 전도 모멘트를 철근 콘크리트 기초로 전달하도록 설계된 베이스 플레이트를 지지합니다.

ACSR 도체를 사용하는 배전 피더의 경우, 15m 높이는 전기적 이격거리를 확보하면서도 많은 18m~24m 준송전 구조물보다 시각적 윤곽을 낮게 유지합니다. 105m 설계 경간은 실무적인 계획값입니다. 실제 지배 경간, 이도, 장력, 지형 등급, 이격거리는 현지 전력회사 규정, IEC 60826 하중 조합, IEEE 738 도체 열정격 계산에 따라 확인해야 하기 때문입니다.

기술 사양

표준 사양은 15m 높이, 10kV 전압 정격, 배전 서비스, 강재 원형 관형 재질, 2개 회로, 상당 1도체, 플랜지 베이스 연결, 105m 설계 경간입니다. 기본 환경 가정은 B 등급 풍하중과 15mm 착빙이며, 프로젝트별 설계에서는 풍속(m/s), 착빙 두께(mm), 도체 직경, 도체 장력, 단선 조건, 지진 구역, 지내력, 요구 철탑 접지 저항을 확인해야 합니다.

강관 선정은 일반적으로 휨 모멘트와 조달 표준에 따라 Q355, Q420 또는 Q460 등급을 기준으로 하며, Q460 아연도금 강관은 업계 평균으로 미터톤당 약 $1,500 수준으로 예산에 반영되는 경우가 많습니다. 아연도금은 적용 가능한 경우 ISO 1461 또는 ASTM A123 관행을 따라야 합니다. 아연 코팅 두께, 통기구 배치, 모서리 처리, 도금조 침지 품질이 50년 부식 유지관리 계획에 직접적인 영향을 주기 때문입니다.

플랜지 연결은 직접 매설의 단순성보다 설치 속도, 교체 용이성, 기초 치수 관리가 더 중요한 경우에 선택됩니다. 직접 매립 전주와 비교할 때 플랜지 베이스는 콘크리트 타설 중 앵커 템플릿이 밀리미터 수준 공차 내에서 관리된다면 반복적인 50+ 전주 회랑에서 현장 인양 및 정렬 시간을 약 15%-25% 줄일 수 있습니다.

표준 및 엔지니어링 기준

IEC 60826은 구조물과 도체에 대한 풍하중, 착빙, 온도, 신뢰도 기반 하중 조건을 포함한 가공 송전선 하중의 주요 국제 기준입니다. IEEE 738은 도체 전류-온도 거동 계산에 관련되며, ASCE 10-15는 격자 송전 구조물에 흔히 참조되고 관형 단일 전주가 현지 강재 전주 규정의 적용을 받는 경우에도 유용한 하중 경로 규율을 제공합니다.

중국산 EPC 또는 공급 계약의 경우, GB 50545가 가공선 설계에 자주 사용되며 제작 도면이 발행되기 전에 목적지 국가의 계통 규정과 대조 확인해야 합니다. NREL 계통 현대화 연구, IEA 전력 시스템 분석, IRENA 재생에너지 통합 보고서는 모두 10kV-35kV 배전망이 분산형 PV, 저장장치, EV 충전, 스마트 부하를 대규모로 통합하기 위한 핵심 인프라임을 보여줍니다.

이 제품은 오염 등급, 파손 방지 요구, 누설 거리, 유지관리 정책에 따라 개당 약 $80의 자기 애자 또는 개당 약 $150의 복합 폴리머 애자와 조합할 수 있습니다. 복합 애자는 여러 자기 애자련과 비교해 설치 중량을 보통 50% 이상 줄이며, 자기 애자는 보수적인 재고 관리와 확립된 점검 절차를 갖춘 전력회사에 익숙한 선택지로 남아 있습니다.

대표 시나리오

10MW 분산형 PV, 10kV 이중 회로 전주선, 105m 평균 경간, 상당 1 ACSR 도체를 사용하는 대표적인 MENA 산업용 태양광 피더 시나리오에서는 말단, 각도, 내장 구조물을 추가하기 전 1.05km 선로당 약 10개의 전주가 필요합니다. 선로가 50개의 표준 직선 전주와 몇 개의 더 무거운 각도 전주를 사용하는 경우, SOLARTODO는 구조 등급을 분리하여 15m 플랜지 관형 유닛이 모든 위치에 과도하게 사양 지정되지 않도록 합니다.

이 시나리오에서 15m 원형 관형 형상은 토지 이용과 미관이 측정 가능한 가치를 갖는 도로 인접 회랑, 공장 단지, 항만, 물류 야드, 태양광-저장장치 복합 마이크로그리드에 적합합니다. 관형 단일 전주는 유사한 배전 전압에서 기존 4각 격자 철탑보다 지상 점유 면적을 40%-70% 적게 요구할 수 있지만, 정확한 비율은 기초 설계, 도체 이격 포락선, 진입도로 폭, 접지망 형상에 따라 달라집니다.

적용 분야

일반적인 적용 분야에는 10kV 피더 연장, 재생에너지 집전선로, 산업단지 배전 간선, 통신 전력 회랑, 스마트 조명 간선, 농업 관개 에너지망, 소형 교외 전력 설비 업그레이드가 포함됩니다. 전주의 2회로 구성은 피더 이중화 또는 단계적 가압을 지원하여 전력회사 보호 설정이 허용하는 경우 1개 회로를 먼저 운전 개시하고 두 번째 회로를 향후 5MW-20MW 부하 블록용으로 예비할 수 있습니다.

이 제품은 전력 배전이 광섬유, 모니터링, 조명 또는 보안 시스템과 같은 회랑을 공유하는 스마트 인프라 프로젝트에도 적합합니다. OPGW는 1개 케이블로 낙뢰 차폐와 광통신을 제공할 수 있지만, km당 약 $8,000이므로 모든 10kV 전주선에 자동으로 추가하기보다는 SCADA, 보호, 계량 또는 통신 수익 요구로 정당화해야 합니다.

클라우드 모니터링

필요한 경우 SOLARTODO는 전주선 자산을 클라우드 모니터링과 통합하여 점검 기록, 유지보수 티켓, 이미지 증빙, 접지 확인, 기상 관련 이벤트 추적을 지원할 수 있습니다. 100개 전주에 대한 실용적인 모니터링 범위에는 GPS 좌표, 일련번호, 코팅 배치 기록, 토크 보고서, 점검 사진, 연간 저항 측정값이 포함될 수 있으며, 표준 접지의 경우 <10 ohm, 낙뢰 다발 지역의 경우 <4 ohm 같은 경보 임계값을 둘 수 있습니다.

클라우드 모니터링은 전기 보호 설계를 대체하지 않지만, 10개 이상의 배전 회랑을 운영하는 다중 부지 소유자의 자산 추적성을 개선합니다. IEA 계통 보고서는 전기화가 확대됨에 따라 전력망에 디지털 가시성이 필요하다고 강조하며, IRENA는 특히 분산형 PV와 저장장치가 중전압 피더 업그레이드보다 빠르게 추가되는 지역에서 계통 보강을 재생에너지 통합의 제약으로 반복적으로 지적해 왔습니다.

자재, 제작 및 품질 관리

제작에는 일반적으로 판재 절단, 관 성형, 종방향 용접, 플랜지 용접, 브래킷 용접, 가조립, 용융아연도금, 치수 검사, 마킹, 해상 운송용 보호 포장이 포함됩니다. 품질 관리는 100% 육안 용접 검사, 플랜지 구멍 피치 치수 확인, 마이크론 단위 코팅 두께 측정, 볼트 등급 검증, 1전주 설치 키트와 대조한 포장 명세 확인을 포함해야 합니다.

15m 전주의 경우, 선적 전에 컨테이너 길이 제한, 묶음 직경, 인양 지점, 현지 도로 회전 반경을 확인해야 합니다. $3,171~$5,478의 CIF 도착 인도 가격에는 해상 운임과 보험 여유분이 포함되지만, 내륙 운송, 항만 혼잡, 수입 관세, VAT, 크레인 대기 시간, 노선 허가가 일부 국가에서는 인도 프로젝트 비용에 5%-20%를 추가할 수 있습니다.

기초 및 설치

기본 기초는 지반 공학적 지지력, 전도 모멘트, 인발력, 앵커 볼트 그룹의 전단력에 따라 크기가 결정되는 철근 콘크리트 블록 또는 천공 말뚝입니다. 예산용 콘크리트 기초는 m3당 $350부터 추정할 수 있지만, 최종 치수는 지반 자료, 전주 반력, 지하수위, 현지 안전율을 사용해 면허를 보유한 토목 또는 구조 엔지니어가 서명해야 합니다.

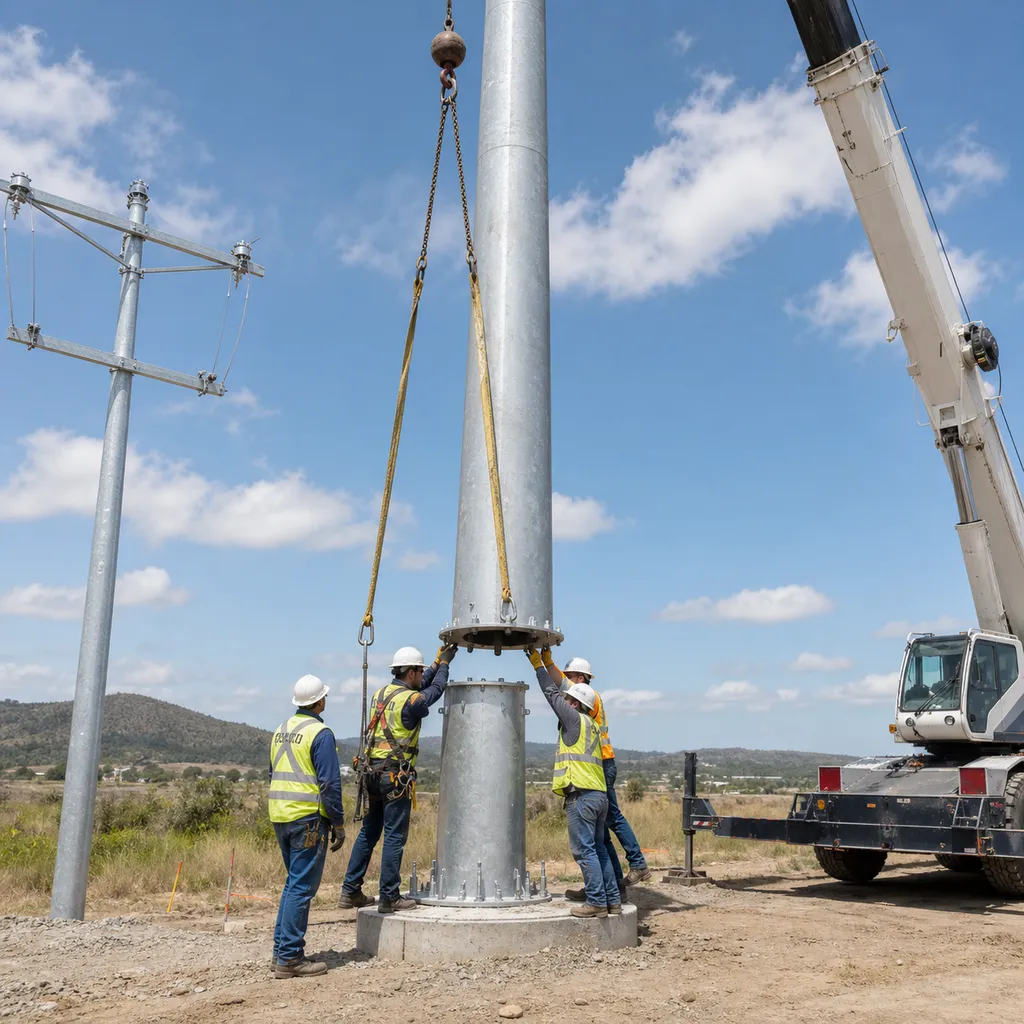

설치 작업에는 앵커 템플릿 세팅, 철근망 배치, 콘크리트 타설, 양생 시간, 전주 세우기, 볼트 토크 체결, 크로스암 설치, 애자 장착, 도체 가선 지원, 접지 설치, 최종 시운전 점검이 포함됩니다. 설치 인건비는 초기 예산값으로 강재 톤당 약 $200으로 흔히 추정되지만, EPC 턴키 가격에는 이 특정 제품 범위에 대한 엔지니어링, 조달, 시공, 시운전, 1년 보증 범위가 이미 포함됩니다.

EPC 투자 분석 및 가격 구조

EPC 납품에는 엔지니어링 도면, 조달, 제작 조정, 품질 검사, 수출 포장, 선택 시 운송 조정, 토목 기초 공사, 건립, 접지, 시운전 문서, 1년 보증이 포함됩니다. 이 15m 10kV 플랜지 관형 전주의 경우, SOLARTODO는 설치 단위당 EPC 턴키 납품 가격을 $4,000-$6,300으로 책정하며, FOB 공급은 $2,480-$4,284, CIF 도착 인도는 $3,171-$5,478입니다.

현실적인 ROI 사례는 토지 접근, 정전 시간, 유지보수 방문이 측정 가능한 비용을 만드는 환경에서 플랜지 관형 전주를 더 넓은 점유 면적의 격자형 또는 직접 매설형 대안과 비교합니다. 100전주 회랑이 점검 접근, 선로 용지 관리, 더 빠른 교체 물류에서 전주-년당 $150를 절감한다면 연간 절감액은 약 $15,000입니다. 추가 초기 프리미엄 $120,000 대비 단순 회수기간은 미관, 토지 보전, 정전 노출 감소 가치를 반영하기 전 약 8년입니다.

지불 조건은 일반적으로 30% T/T 보증금 + B/L 사본 제시 시 70%, 또는 신용도 있는 구매자를 위한 100% 취소불능 일람출급 L/C입니다. $1,000K 이상의 적격 패키지에 대해서는 프로젝트 금융을 논의할 수 있으며, 조달팀은 선로 길이, 전압, 토양 자료, 풍속, 착빙 두께, 도체 유형, 인도 항구와 함께 맞춤 견적 요청을 하거나 [email protected]으로 문의할 수 있습니다.

엔지니어를 위한 조달 참고사항

변경 지시를 피하려면 입찰 문서에서 최소 12가지 입력값을 정의해야 합니다. 전압, 회로 수, 경간, 도체 유형, 풍속, 착빙 두께, 고도, 오염 수준, 접지 저항, 지내력, 부식 범주, 도면 승인 절차입니다. 구매자는 전주가 직선, 각도, 말단 또는 내장용인지도 정의해야 합니다. 기계적 역할에 따라 강재 톤수, 베이스 플랜지 두께, 앵커 볼트 직경이 20% 이상 달라질 수 있기 때문입니다.

가장 중요한 상업적 경계는 공급 전용 가격과 설치 포함 EPC 가격을 분리하는 것입니다. FOB 가격은 EPC보다 30%-40% 낮아 보일 수 있지만, 기초 굴착, 콘크리트, 크레인 시간, 도체 작업 조정, 접지 시험, 시운전 기록, 보증 서비스, 현지 프로젝트 관리를 제외합니다. 따라서 조달 비교는 모든 입찰을 동일한 1전주 범위로 표준화해야 합니다.

관련 지식

중전압 회랑을 구축하는 설계팀을 위해 SOLARTODO는 계통 통합 개념과 배전 인프라 계획을 위한 주제 학습 검토를 권장합니다. 엔지니어는 10kV, 35kV, 110kV 전주선 프로젝트에서 ACSR 도체 선택, OPGW 통신 가치, 접지 저항 목표, IEC 60826 하중 조건 가정을 비교할 때도 주제 학습을 활용할 수 있습니다.

구매자 체크리스트

제작 전에는 도체 모델, 상간 간격, 애자 유형, 접지 방식, 낙뢰 보호, 보호 이격거리 등 6가지 전기 항목과 토양 보고서, 기초 크기, 앵커 템플릿, 진입 경로, 인양 계획, 부식 범주 등 6가지 토목 항목을 확인하십시오. 선적 전에는 승인 도면, 포장 명세서, 아연도금 검사 보고서, 설치 방법서 등 4개 문서를 확인하십시오.

요약

15m 10kV 원형 관형 배전용 플랜지 전주는 토지 이용, 설치 속도, 내식성, 예측 가능한 EPC 납품이 중요한 이중 회로 배전 선로를 위한 소형 표준 부합 구조물입니다. 105m 설계 경간, 50년 설계 수명 기준, 15mm 착빙 설계 가정, $4,000-$6,300의 EPC 예산을 통해 엔지니어와 조달팀에 금융 조달 가능한 10kV 피더 계획의 명확한 출발점을 제공합니다.
