78m 500kV 중하중 격자형 직선 지지 철탑 슬립 조인트

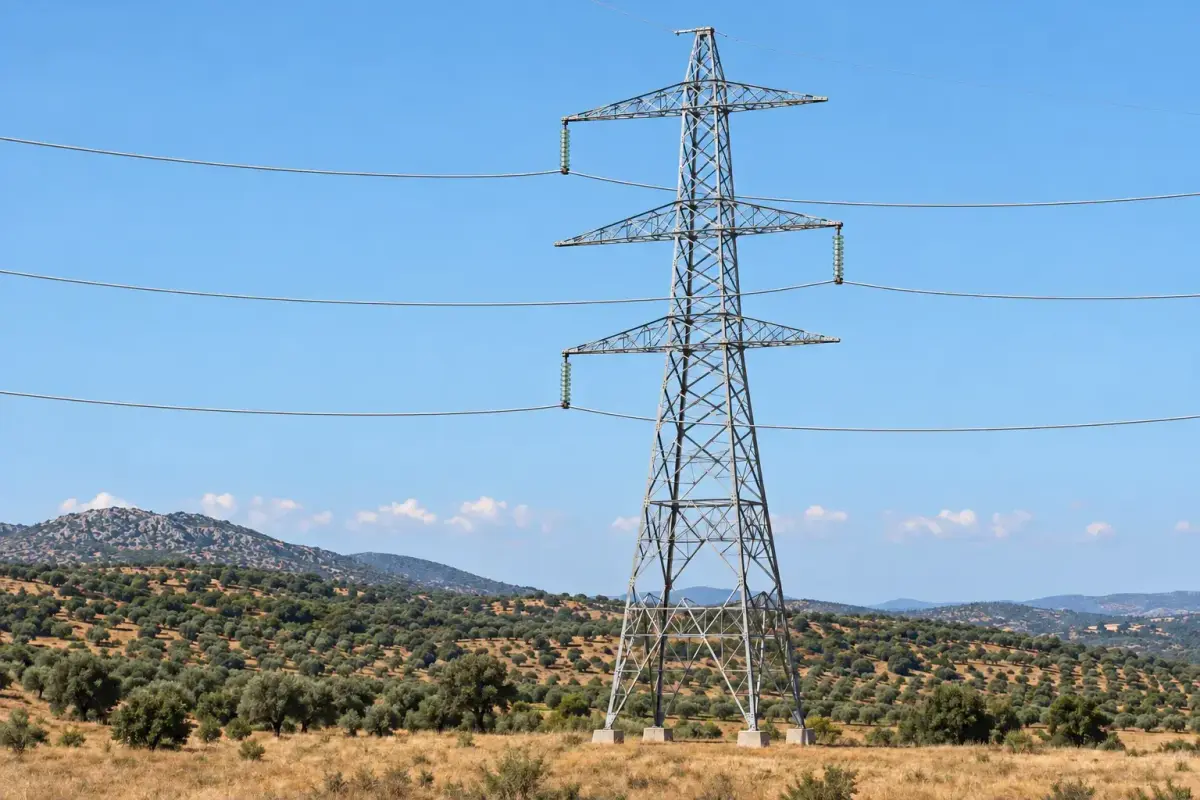

78m 500kV 중하중 격자형 직선 지지 철탑 슬립 조인트는 468m 설계 경간에서 상별 4 도체를 지지하는 직선 구간 UHV 송전 회랑용 단일 회선 강재 현수 철탑입니다. 중하중 용융아연도금 격자형 본체, 현장 슬립 조인트 조립, I형 현수 애자, IEC 60826:2017 및 ASCE/SEI 10-15에 맞춘 50년 설계 수명 가정을 적용합니다.

전체 45kV500kV+ 제품군은 모든 송전 철탑/전주 제품 보기에서 확인하거나, 높이, 전압, 경간, 기초, 풍하중, 빙하중 매개변수로 온라인에서 시스템 구성을 진행할 수 있습니다. 이 78m 직선 지지 철탑은 500kV UHV AC 송전, 재생에너지 송출 회랑, 산업용 계통 확장, 유틸리티 연계에 적합하며, 1 회선으로 도체 정격, 주변 조건, 계통 안정도 한계에 따라 약 1,000MW1,500MW를 송전할 수 있습니다.

시스템 아키텍처

직선 지지 또는 현수 철탑은 큰 각도 전환 대신 직선 구간에서 도체를 지지하므로 장거리 가공 송전선 구조물의 보통 **70%~80%**를 차지합니다. 78m 높이는 468m 공칭 경간에서 전기적 이격, 도체 처짐 제어, 지형 이격을 확보하며, 상별 4 도체 번들은 500kV에서 단일 대형 도체 대비 코로나, 가청 소음, 전계 스트레스를 줄입니다.

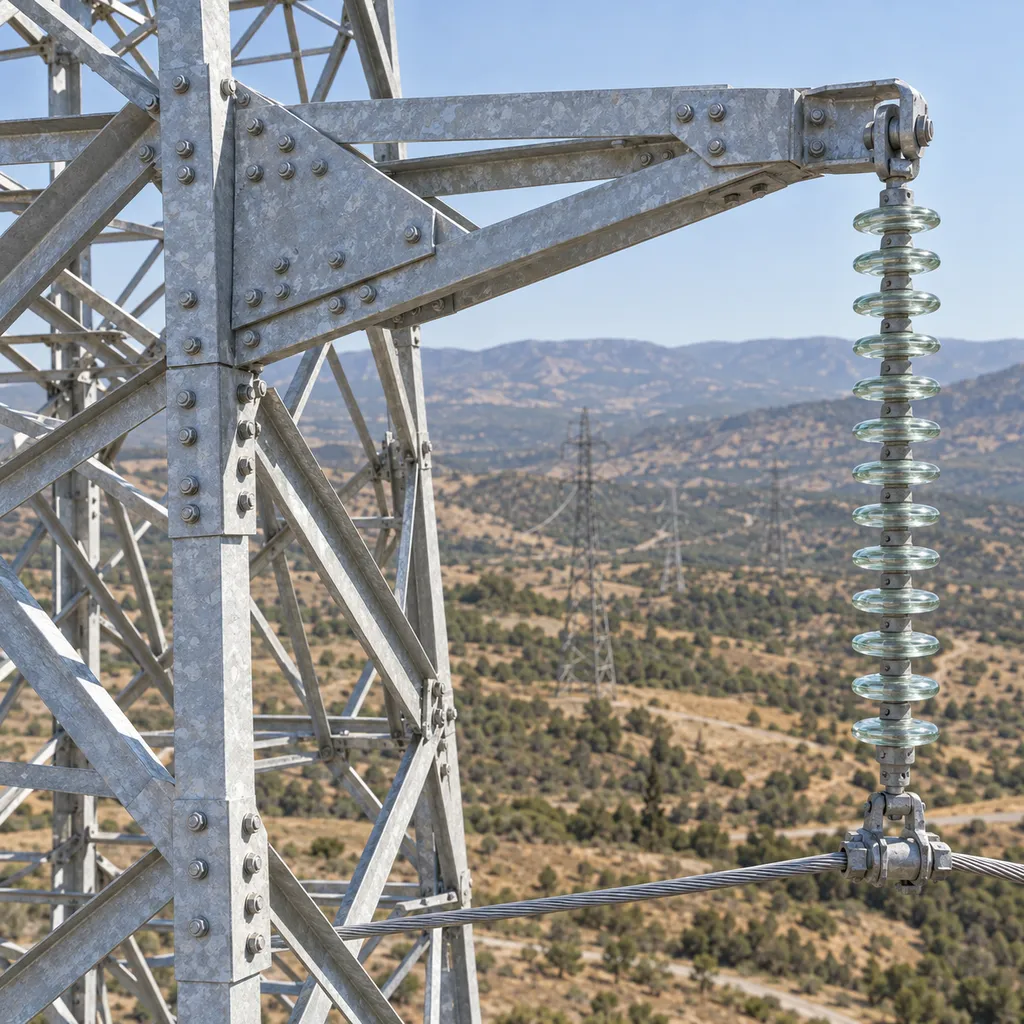

구조 시스템은 볼트 체결 패널, 크로스암, 브레이싱 부재, 도체 부착점, 가공지선 피크, 신속한 현장 건설을 위한 슬립 조인트 연결 구역을 갖춘 중하중 강재 격자형 주체를 사용합니다. ACSR 상도체는 일반적으로 500kV I형 조립체에 현수되며, OPGW는 낙뢰 차폐와 선로 보호, SCADA, 계통 원격계측을 위한 광섬유 통신이라는 2 가지 기능을 1 개 구성품에서 제공합니다.

기술 사양

기본 구성은 78m 높이, 500kV 전압 등급, 1 회선, 상별 4 도체, 468m 경간, Class B 풍하중, 15mm 빙하중입니다. 강재 패키지는 중하중 용융아연도금 격자형 강재로 지정되며, 프로젝트 코드가 허용하는 경우 주 앵글 부재에는 일반적으로 Q420 등급 상당품을 적용하고, 점검 및 유지보수 주기를 준수할 때 50년 운전을 위해 용융아연도금을 선택합니다.

전기 설계는 45kV 이상 가공선에 신뢰도 기반 하중 및 강도 원칙을 적용하는 IEC 60826:2017의 논리를 따릅니다(IEC 60826). 도체 온도 및 정격 검토는 나전 가공 도체의 정상 상태, 과도 상태, 동적 전류-온도 계산을 위한 IEEE 738-2023을 참조해야 합니다(IEEE 738-2023).

구조 설계, 제작, 전척 시험은 특히 부재 세장비, 볼트 접합부, 철탑 시험, 제작 품질 관리를 위해 격자형 강재 송전 구조물 표준인 ASCE/SEI 10-15를 참조해야 합니다(ASCE/SEI 10-15). 중국산 엔지니어링 산출물의 경우, GB 50545를 프로젝트 소유자의 현지 코드와 함께 국가 가공 송전선 설계 프레임워크로 사용할 수 있습니다.

하중, 이격, 기초 기준

500kV 직선 지지 철탑에서 주요 운전 하중은 도체 수직 중량, 도체와 철탑 강재에 작용하는 횡풍, 불균등 경간에 따른 종방향 잔류 하중, 예외적인 단선 사례입니다. 현수 스트링은 풍하중에서 도체 흔들림을 허용하므로, 애자 흔들림 각도, 활선 금속부 이격, 철탑 창부 형상은 최소 3 가지 상태, 즉 무풍, 설계 풍속, 풍하중+빙하중 조합에서 확인해야 합니다.

대표 기초 범위는 접지를 포함해 약 72m3의 철근콘크리트를 사용하지만, 최종 크기는 지반 지지력, 인발력, 전도 모멘트, 지하수위, 내진 등급에 따라 달라집니다. 표준 접지 목표는 일반 회랑에서 10 ohms 미만, 고낙뢰 밀도 지역에서 4 ohms 미만이며, 토양 비저항 시험 후 매설 접지선 길이를 조정합니다.

장거리에서 동일한 대용량 전력을 수송하는 기존 저전압 220kV 또는 330kV 회랑과 비교하면, 500kV 선로는 동일 MW 송전에서 전류를 줄여 도체 면적과 부하가 유사할 때 I2R 손실을 의미 있는 비율로 낮출 수 있습니다. 실제 계획에서는 약 1,000MW~1,500MW 정격의 단일 500kV 회선이 여러 저전압 회선을 대체할 수 있어, 많은 회랑 검토에서 선로 용지 부담을 20%~40% 줄입니다.

EPC 투자 분석 및 가격 구조

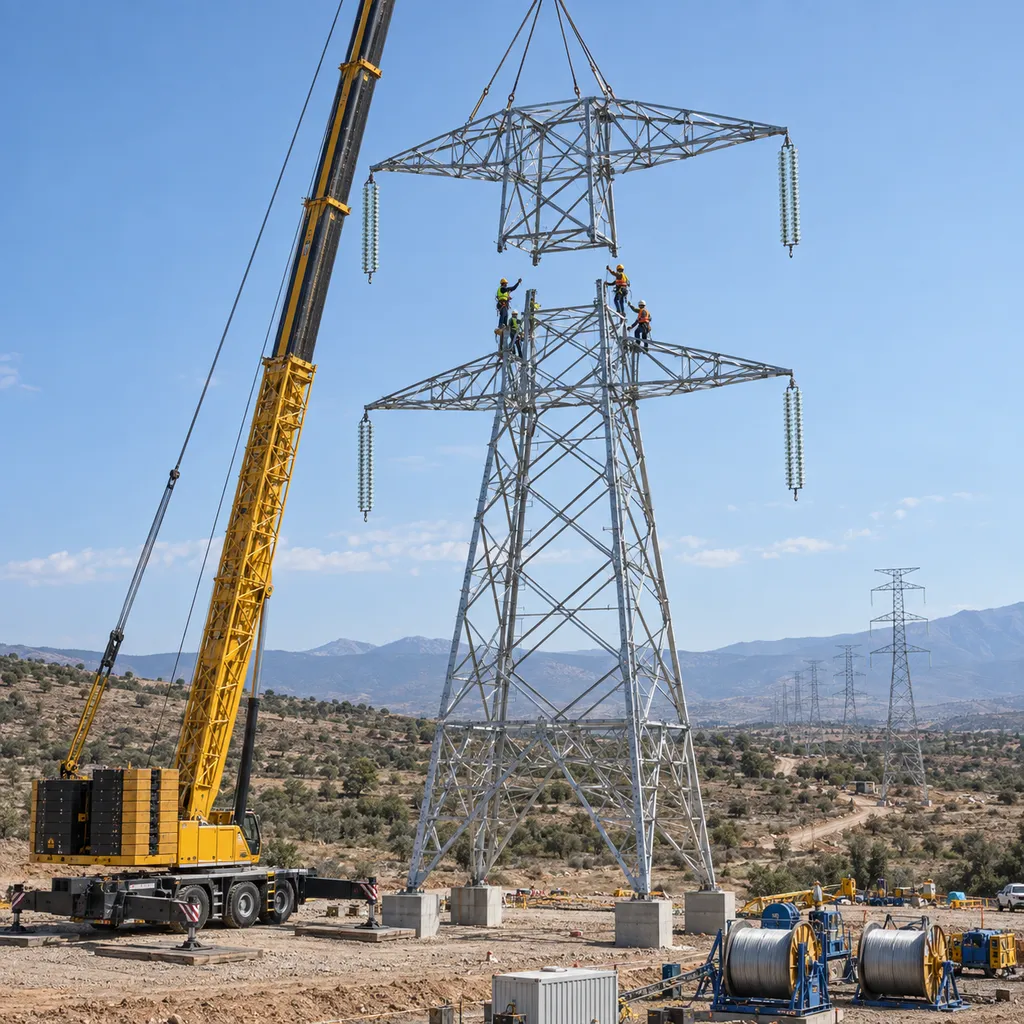

SOLARTODO의 EPC 턴키 범위에는 엔지니어링, 조달, 시공, 시운전, 1년 보증 지원의 5 개 작업 패키지가 포함됩니다. 엔지니어링은 철탑 위치 선정 입력, 구조 계산, 제작 도면, 자재 산출, 아연도금 사양, 검사 및 시험 계획, 포장 명세, 기초 조정을 포함하고, 조달은 강재, 볼트, 애자, 접지, OPGW 하드웨어, 물류를 포함하며, 시공은 기초 공사, 조립, 건립, 가선 인터페이스, 접지, 인수 시험을 포함합니다.

ROI 모델링에서 이 철탑은 보통 독립 수익 자산이 아니라 송전 회랑의 일부로 평가됩니다. 468m 평균 경간의 100기 패키지는 약 46.8km 선로를 지원합니다. 회랑이 30% 이용률로 운전되는 1,000MW 재생에너지 발전소에서 연간 출력 제한을 0.5%만 회피해도 회수 전력은 연간 약 13,140MWh이며, $45/MWh 기준 연간 가치는 계통 손실 효과 전 약 $591,300입니다.

대표적인 MENA 태양광 발전소 시나리오에서는 1,200MW 사막 PV 클러스터에 150기 직선 지지 철탑, 8기 각도/내장 구조물, 2기 종단 갠트리를 갖춘 70km 500kV 송출 회랑이 필요하다고 가정합니다. 직선 지지 철탑당 중간값 EPC 가격 $168,155 기준, 직선 지지 철탑 부분은 변전소, 보호, 토지, 발주자 비용을 제외하고 약 $25.22 million입니다. 연간 출력 제한 감소가 $50/MWh 기준 1.2%를 초과하면 투자 회수 기간은 6년 미만이 될 수 있습니다.

결제 조건은 30% T/T 계약금 + B/L 사본 대비 70%, 또는 적격 구매자 대상 100% 취소불능 일람출급 L/C입니다. $1,000,000 초과 패키지는 구매자 신용, 국가 리스크, 수출 문서, EPC 경계 정의에 따라 프로젝트 금융 협의가 가능하며, 조달팀은 경간표, 경로 종단, 토질 보고서, 풍속 지도, 전압 일정을 첨부해 맞춤 견적 요청을 하거나 [email protected]으로 문의할 수 있습니다.

적용 분야

주요 적용 분야는 500kV UHV AC 재생에너지 송출선, 유틸리티 기간망 확장, 광산 및 산업 전력 회랑, 광역 연계선, 200MW1,500MW 발전 클러스터를 연결하는 송전 링크입니다. 78m 높이는 전기적 이격, 하천 횡단, 도로 횡단, 구릉 지형 또는 도체 처짐 여유 때문에 표준 45m60m 격자형 철탑보다 높은 직선 지지 구조물이 필요한 곳에 특히 적합합니다.

국제에너지기구는 현대 전력망이 청정에너지 보급의 병목이 되고 있다고 지적하며, 2025 송전망 분석에서 전력 수요 증가에 대응한 송전 확장과 현대화를 강조합니다(IEA 2025). BloombergNEF는 Net Zero Scenario에서 연간 전력망 투자가 2030년까지 $811 billion에 도달해야 할 수 있으며, 기존 전선, 철탑, 케이블, 변전소가 여전히 지출의 대부분을 차지한다고 보고했습니다(BloombergNEF 2024).

IRENA의 1.5 degrees Celsius 경로는 2050년까지 전력 부문 누적 투자를 $61 trillion으로 추정하며, 여기에는 전력망과 유연성 인프라용 $22 trillion이 포함됩니다(IRENA 2023). NREL 송전 계획 연구도 재생에너지 발전을 대용량 전력 시스템에 안전하고 효율적이며 비용 효과적으로 통합하기 위한 핵심 수단으로 송전을 제시합니다(NREL Transmission Planning).

조달 및 품질 관리

78m 500kV 격자형 철탑의 품질 관리는 자재 성적서, 볼트 등급 확인, 용접 조립체가 사용되는 경우 용접 검사, 아연도금 두께 확인, 핵심 구간 가조립, 포장 검사, 크로스암 및 애자 부착 인터페이스의 치수 관리를 포함해야 합니다. 62톤 상당 중하중 격자형 패키지에서는 1% 질량 편차만으로도 620kg 이상의 강재 차이가 발생할 수 있으므로, 컨테이너 적재 전 중량 대조와 부재 마킹이 중요합니다.

권장 검사 및 시험 계획에는 최소 6 개 체크포인트가 포함됩니다: 제철소 성적서 검토, 절단 및 천공 검사, 제작 치수 검사, 아연도금 검사, 가조립 맞춤 확인, 선적 전 포장 검증. 혹독한 해안 또는 사막 프로젝트의 경우, 발주자는 염수 분무 기준 요구사항, 아연 두께 승인 기준, UV 내성 폴리머 애자, 일부 노출 조립체용 스테인리스 또는 고급 체결구 옵션을 추가할 수 있습니다.

디지털 엔지니어링 및 모니터링 인터페이스

직선 지지 철탑은 수동 구조물이지만, 프로젝트 소유자는 운영 및 유지보수를 위한 디지털 자산 데이터를 점점 더 요구하고 있습니다. SOLARTODO는 철탑 ID, GPS 좌표, 부재 자재 명세, 기초 기록, 볼트 토크 기록, 접지 저항값, 검사 사진, OPGW 경로 데이터를 포함하도록 공급 패키지를 구성하여 설치된 각 구조물이 자산 관리를 위한 최소 8 개 추적 가능 데이터 필드를 갖도록 할 수 있습니다.

클라우드 모니터링의 경우, EPC 범위에 전력망 자동화 인터페이스가 포함되면 철탑을 선로 센서, 기상 관측소, OPGW 통신, 점검 드론, SCADA 데이터 피드와 통합할 수 있습니다. 유틸리티가 주변 조건 보정 또는 동적 송전용량 연구를 사용할 때 IEEE 738-2023은 중요합니다. 열 모델에서 도체 전류, 도체 온도, 풍속, 일사 가열, 주변 온도가 서로 연결되기 때문입니다.

구매자 안내

조달팀은 최종 가격 산정 전에 최소 10 개 입력값을 지정해야 합니다: 경로 길이, 철탑 일정표, 경간표, 풍속, 빙두께, 도체 유형, 번들 간격, 애자 재질, 기초 유형, 토질 보고서, 접지 목표, 적용 국가 코드. 초기 정의는 재설계 주기를 줄입니다. 10m 높이 변경, 1 풍하중 등급 변경, 또는 5mm 빙하중 변경이 강재 톤수와 기초 체적을 크게 바꿀 수 있기 때문입니다.

관련 기술 배경은 주제 알아보기에서 송전 철탑 선택, 접지, 재생에너지 계통 통합, 가공선 설계 입력값을 다룹니다. SOLARTODO는 하나의 조달 파일 안에서 500kV 직선 지지 철탑, 각도 철탑, 종단 철탑, OPGW 하드웨어, 기초, 스마트 그리드 모니터링 인터페이스에 대해 FOB 공급, CIF 인도, 또는 EPC 턴키 패키지를 견적할 수 있습니다.
