태양광 발전소 32구역 독립형 - 72시간 자율 보안 시스템

태양광 발전소 32구역 독립형은 안정적인 계통 전력이 없는 유틸리티급 PV 현장을 위해 설계된 32구역, 18대 카메라, 24개 감지기 구성의 보안 및 감시 시스템입니다. 이 패키지는 2.1 kW 태양광 전력 하위 시스템, 10.7 kWh LFP 배터리 저장장치, 72시간 예비 자율 운전, 4G와 이더넷 및 WiFi 통신, 그리고 USD 6,200부터 USD 12,100까지의 EPC 예산에 맞춘 자체 모니터링 업무 흐름을 결합합니다.

이 시스템은 1건의 외곽 침입, 1건의 구리 절도 사고, 또는 1건의 인버터 구역 침입만으로도 여러 MW 블록에 걸쳐 가동 중단이 발생할 수 있는 태양광 발전소를 위해 설계되었습니다. IEC 62676 영상 감시 시스템, EN 50131 침입 경보 시스템, UL 681 설치 관행, NFPA 72 화재 경보 인터페이스 지침에서 사용되는 아키텍처 논리를 따르며, SOLARTODO는 모든 보안 및 감시 시스템 제품 보기를 통해 장비, 통합 지원, EPC용 문서를 제공합니다.

시스템 아키텍처

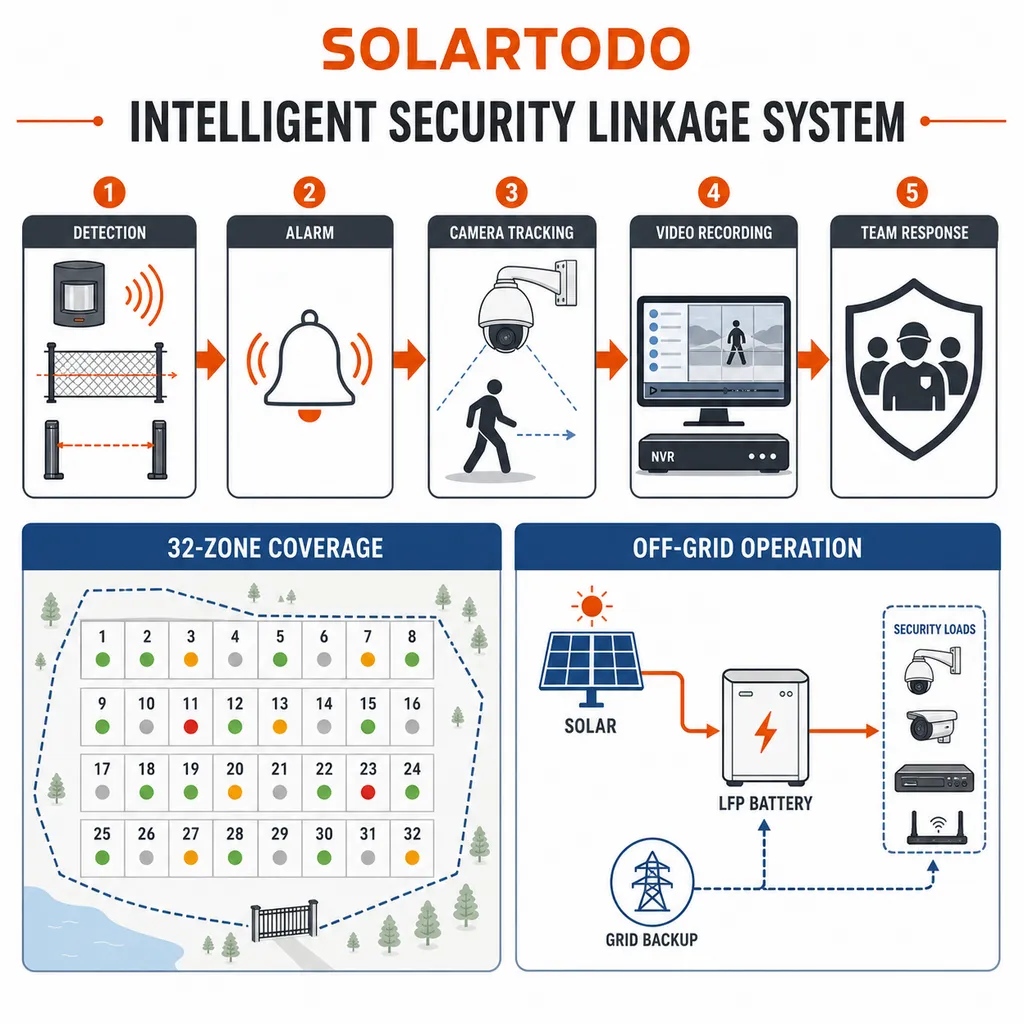

32구역 토폴로지는 태양광 발전소를 8개 인버터 패드, 8개 변압기 또는 접속함 구역, 8개 외곽 펜스 섹터, 8개 접근 또는 서비스 통로와 같은 감시 블록으로 분리합니다. 하이브리드 경보 패널은 최대 64개 확장 구역에 걸쳐 유선 및 무선 장치를 지원하므로, 이 32구역 패키지는 추가 IR 빔, 진동 센서, 연기 감지기 또는 게이트 접점을 위한 100% 향후 확장 여유를 제공합니다.

각 구역은 배치상 직접 시야 확보가 가능할 때 1개 경보 입력, 1개 대응 규칙, 최소 1개 카메라 화면에 매핑됩니다. 표준 18대 카메라 설계는 어레이 통로용 12대 고정형 4MP 또는 4K IP 카메라, 장거리 열 검증용 20x 광학 줌 PTZ 카메라 4대, 저조도 또는 눈부심이 심한 조건에서 300 m 이상 떨어진 사람 감지를 위한 열화상 카메라 2대를 사용합니다.

감지 계층은 24개 장치를 사용하며, 일반적으로 12개 PIR 감지기, 8개 듀얼 기술 마이크로파 및 PIR 감지기, 장비 쉘터, 게이트 또는 펜스 구간용 4개 진동 센서로 구성됩니다. 듀얼 기술 장치는 오경보 위험이 가장 높은 8개 구역에 배정되며, 마이크로파와 PIR의 복합 확인은 덥고 바람이 많거나 먼지가 많은 태양광 발전소 환경에서 PIR 단독 감지보다 불필요한 트리거를 줄일 수 있습니다.

기술 사양

독립형 전력 하위 시스템은 2.1 kW PV와 10.7 kWh LFP 저장장치로 용량이 산정되어, 이 제품군에 적용되는 대표 부하 프로파일에서 72시간 자율 운전을 지원합니다. LFP 화학 조성은 제어된 방전 심도 조건에서 일반적인 사이클 수명이 3,000회를 초과할 수 있기 때문에 선택되었으며, IRENA는 재생에너지 비용 분석에서 2024년 유틸리티 배터리 저장 비용을 약 USD 192/kWh로 보고했습니다.

영상 저장은 H.265+ 압축을 사용해 4K 기준 30일로 구성되며, NVR 채널 용량은 18개 활성 스트림과 유지보수 여유를 고려해 선택됩니다. 조달 비교를 위해 보면, 15 fps의 18대 카메라는 30 fps의 18대 카메라보다 저장 부담이 현저히 낮지만, 현장에서 게이트나 야적장에 더 높은 증거용 프레임 속도가 필요할 경우 두 프로파일 모두 설계할 수 있습니다.

통신 스택은 4G LTE를 기본 원격 링크로, 이더넷을 현장 네트워크 배선으로, WiFi를 시운전 또는 단거리 서비스 접근용으로 사용합니다. 1개 이동통신사 장애 또는 1건의 의도적 신호 방해가 외곽 경보 대응을 지연시킬 수 있는 현장에는 AES-256 암호화 전송, SIM 장애 조치 옵션, 방해 전파 방지 경보 로직을 권장합니다.

이 시스템은 자체 모니터링 방식이므로 의무적인 24/7 중앙 관제소 계약 없이도 경보를 소유자, O&M 계약자, EPC 서비스 팀 또는 현지 경비 인력에게 전달할 수 있습니다. 보험사 또는 대출기관이 외부 모니터링을 요구하는 경우, 동일한 32구역 패널과 18대 카메라 NVR을 현지 규정에 따라 제3자 수신 센터에 연결할 수 있습니다.

표준 및 엔지니어링 근거

IEC 62676-1-1은 보안 용도 영상 감시 시스템의 최소 시스템 요구사항과 기능 기대치를 정의하며, IEC 62676-6:2026은 지능형 영상 분석의 성능 시험 및 등급을 다룹니다. 이 제품은 카메라 커버리지와 장치 내 분류를 결합해 침입, 선 넘음, 물체 방치, 물체 제거 이벤트를 처리하는 2계층 논리를 사용합니다.

EN 50131은 태양광 발전소가 사건 발생 후 영상 기록만이 아니라 여러 구역에 걸친 등급화된 경보 동작을 필요로 하기 때문에 침입 계층과 관련이 있습니다. UL 681은 침입 경보 시스템 설치 방법과 관련이 있으며, NFPA 72는 1개 인버터 쉘터 또는 1개 배터리 캐비닛의 연기 또는 화재 감지기가 알림, 기록 또는 릴레이 출력에 통합될 때 관련됩니다.

PV 및 에너지 인프라 맥락에서, 태양광 발전소 운영의 사이버보안에 관한 NREL 간행물 NREL/TP-5D00-78755는 발전소 모니터링 및 제어 네트워크가 고객 데이터, 비즈니스 정보, 운영 인터페이스 전반에 걸친 사이버보안 계획을 필요로 한다고 강조합니다. IEEE 1547 역시 이 보안 패키지가 계통 연계 장치가 아니라 전기적으로 보조적인 장치임에도, 분산 에너지 자원이 전력 시스템과 연계되는 지점에서 관련성이 있습니다.

IEA Renewables 2025는 2025년부터 2030년까지 약 4,600 GW의 재생에너지 용량 추가를 전망하며, 태양광 PV가 전 세계 재생 전력 용량 확대의 거의 80%를 차지할 것으로 봅니다. 이러한 성장 속도는 24시간 감시, 72시간 예비 자율 운전, 저유지보수 외곽 감지가 필요한 원격 PV 자산의 수를 늘립니다.

클라우드 모니터링

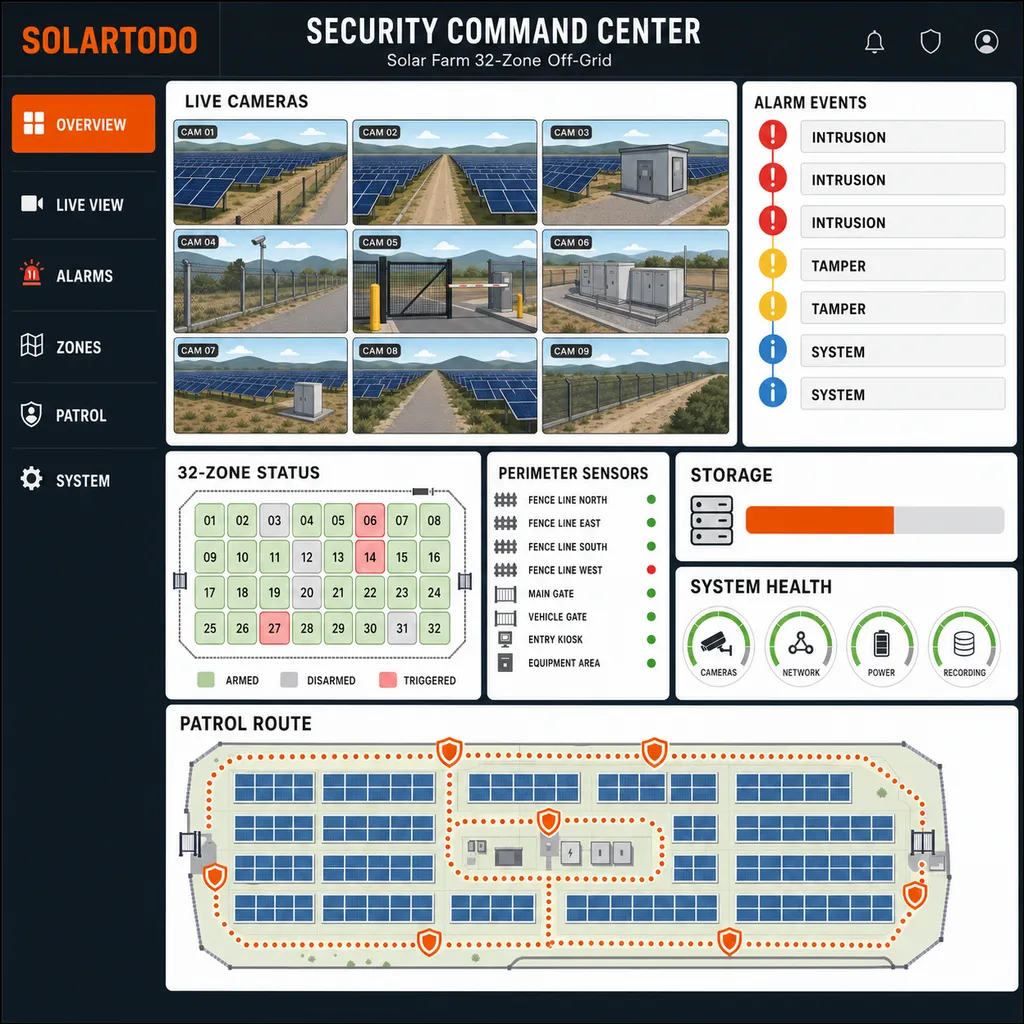

모니터링 설계는 모바일 경보 푸시, 웹 대시보드 검토, 카메라 재생, NVR 이벤트 검색, 감지기 상태 점검, 배터리 충전 상태 기록, 태양광 충전 상태를 지원합니다. 일반적인 경보 기록에는 감사 가능성을 위해 1개 구역 ID, 1개 타임스탬프, 1개 감지기 유형, 1개 연결 카메라 클립, 1개 운영자 조치 메모가 포함됩니다.

엣지 AI 분석은 이벤트 업로드 전에 사람과 차량을 현장에서 분류하므로, 그림자, 새, 비, 먼지, 움직이는 식생이 하루에 수천 건의 픽셀 변화 이벤트를 만들 수 있는 태양광 발전소 열에서 움직임 전용 영상 분석 대비 오경보 트래픽을 최대 90%까지 줄일 수 있습니다. 이 비교는 불필요한 출동 1건마다 경비 시간, 차량 연료, 대응 역량 손실로 USD 20-80의 비용이 발생하는 경우 특히 중요합니다.

클라우드 플랫폼은 자체 모니터링에서 선택 사항이지만, 2명 이상의 이해관계자가 증거, 경보, 유지보수 기록에 접근해야 할 때 유용합니다. 데이터 거버넌스를 위해 사용자 역할은 1명의 관리자, 여러 O&M 사용자, 읽기 전용 조달 또는 자산 관리 검토자를 분리할 수 있어, 일상적인 증거 검토 중 카메라 설정이 변경될 위험을 줄입니다.

대표 시나리오

대표 시나리오: 1개 주 출입문, 2개 인버터 스테이션, 1개 변압기 야드, 약 800-1,200 m의 외곽 노출 구간을 가진 10 MW MENA 태양광 발전소의 경우, 32구역 설계는 어레이 통로에 12대 고정형 카메라, 코너 또는 마스트 위치에 4대 PTZ 카메라, 긴 접근 경로에 2대 열화상 카메라를 배치합니다. 72시간 자율 운전 목표는 발전기 지원 또는 이동식 충전을 고려하기 전 3일간의 무일조 기간을 커버합니다.

이 시나리오에서 4개 외곽 빔 쌍은 직선 펜스 구간을 커버하고, 진동 센서는 4개 민감 접근 지점을 보호하며, 듀얼 기술 감지기는 바람과 열 아지랑이가 단일 기술 센서에 영향을 줄 수 있는 장비 인접 8개 구역을 보호합니다. 그 결과, 경비 인력이 현장 내 1-5 km를 이동하기 전에 최소 2개의 독립 신호가 출동 결정을 뒷받침할 수 있는 계층형 경보 체인이 형성됩니다.

18대 움직임 감지 카메라만 사용하고 경보 패널 구역화가 없는 기존 계통 전원 CCTV 전용 대안과 비교할 때, SOLARTODO 구성은 센서-카메라 이벤트 연동과 AI 분류를 통해 불필요한 영상 검토를 최대 90%까지 줄입니다. 또한 모든 원격 카메라 폴에 1개의 연속 AC 전원 공급을 제공할 필요를 없애 초기 단계 또는 임시 PV 프로젝트에서 굴착, 전선관, 구리 노출을 줄일 수 있습니다.

적용 분야

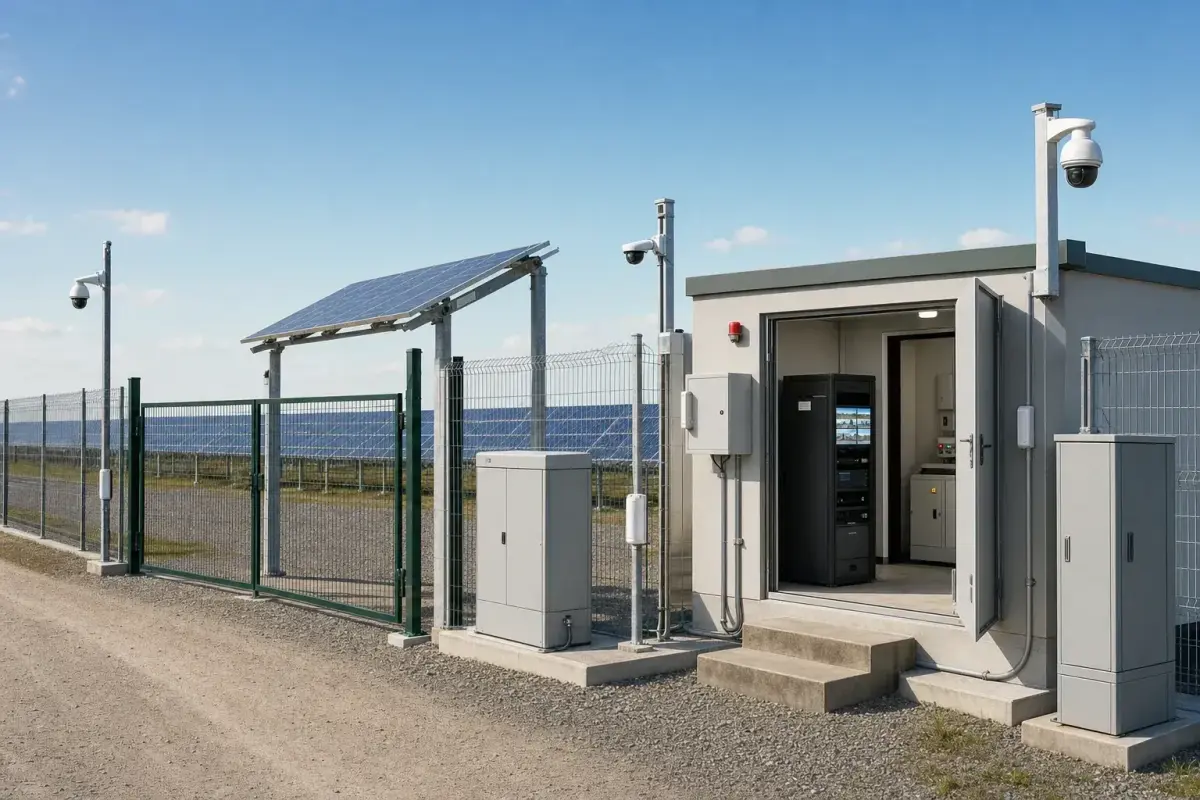

주요 적용 분야는 PV 모듈 열, 인버터 스테이션, 접속함, 변압기 야드, 건설 야적 구역, 현장 사무실, 외곽 게이트를 포함한 태양광 발전소 보안입니다. 동일한 32구역 설계는 카메라 수가 약 18대, 감지기 수가 약 24개로 유지될 때 1개 농업 단지, 1개 통신 전력 사이트, 1개 건설 현장, 또는 1개 임시 물류 야드에 맞게 조정할 수 있습니다.

보안 패키지를 비교하는 조달 팀에게 주요 용량 산정 변수는 외곽 길이(m), 장비 패드 수, 접근 게이트 수, 원하는 보존 기간(일), 필요한 자율 운전 시간입니다. 구매자는 이 32구역 물량 내역으로 시작한 뒤 온라인으로 시스템 구성하기 또는 맞춤 견적 요청하기를 통해 프로젝트별 도면을 받을 수 있습니다.

엔지니어링 팀은 주제 알아보기를 활용해 태양광 전원 감시, AI 분석, 독립형 배터리 용량 산정을 비교할 수도 있습니다. 더 넓은 SOLARTODO 맥락에서, 지식 기반의 관련 페이지는 원격 감시 부하에 48-120시간의 자율 운전이 흔한 이유와 일일 사이클링에 납산 배터리보다 LFP 배터리가 선호되는 이유를 설명합니다.

EPC 투자 분석 및 가격 구조

EPC 턴키 납품에는 엔지니어링, 조달, 시공, 시운전, 보증의 5개 작업 패키지가 포함됩니다. 엔지니어링은 1개 현장 배치도, 1개 구역 일정표, 1개 카메라 매트릭스, 1개 단선 전력도, 1개 통신 계획을 포함하며, 조달은 경보 장치, 카메라, 감지기, 태양광 모듈, LFP 배터리, NVR, 케이블, 폴, 캐비닛, 액세서리를 포함합니다.

ROI는 현지 경비 비용, 절도 노출, 정전 페널티, 보험 요건에 따라 달라지지만, 보수적인 모델은 주당 1건의 불필요한 출동 회피를 USD 50, 연간 1건의 현장 사고 회피를 USD 2,000으로 사용할 수 있습니다. 이러한 가정에서 연간 절감액은 USD 4,600에 이를 수 있으며, USD 6,200-12,100 EPC 범위 대비 단순 회수 기간은 약 1.3-2.6년입니다.

비용 비교는 디젤 발전기 보안 초소와 유선 CCTV 전용 시스템에 대해 가장 강력합니다. 소형 발전기가 매일 밤 8시간, 시간당 1.0 liter, liter당 USD 1.10로 운전될 경우 유지보수 전에도 연간 약 USD 3,212를 소비할 수 있지만, 2.1 kW PV 및 10.7 kWh LFP 하위 시스템은 보안 부하에 대한 반복 연료 비용을 제거합니다.

표준 결제 조건은 30% T/T 계약금과 B/L 사본 제시 시 70%, 또는 승인된 은행 수단에 대한 100% 일람불 L/C입니다. USD 1,000K를 초과하는 적격 프로젝트에는 프로젝트 금융을 논의할 수 있으며, 기술 또는 상업 요청은 1개 현장 계획, 1개 외곽 길이 추정치, 1개 목표 시운전 날짜와 함께 [email protected]으로 보낼 수 있습니다.

구매자 참고 사항

B2B 구매자는 구매 전에 5개 항목을 확인해야 합니다: 국가 경보 인증 규정, 이동통신사 커버리지, 폴 풍하중 요건, 사이버보안 정책, 소유자의 중앙 관제소 모니터링 필요 여부. SOLARTODO는 32구역 패키지를 현지 규정에 맞게 조정할 수 있지만, 허가, 무선 면허, 경비 대응 절차는 국가별 의무로 남습니다.

이 시스템은 물리적 강화의 대체물이 아닙니다. 1건의 펜스 절단, 1곳의 잠기지 않은 인버터실, 또는 1개 노출된 구리 경로가 여전히 취약점을 만들 수 있기 때문입니다. 접근 제어, 잠금 표준, 케이블 라우팅, 경고 표지, 그리고 5, 15, 30분 이내에 누가 대응하는지 정의한 서면 경보 대응 절차와 함께 지정하는 것이 가장 좋습니다.

최종 설계 패키지는 일반적으로 7개 산출물을 포함합니다: 자재 명세서, 카메라 배치도, 구역 지도, 태양광 및 배터리 용량 산정표, NVR 저장 계산서, 시운전 체크리스트, 보증서. EPC 프로젝트의 경우 SOLARTODO는 엔지니어, 조달 관리자, 프로젝트 개발사가 동일한 32구역 범위를 USD 가격과 표준 기반 용어로 평가할 수 있도록 이러한 산출물을 조달 단계에 맞춥니다.
