10m 풍력·태양광 하이브리드 스마트 폴 - 해안 해변형

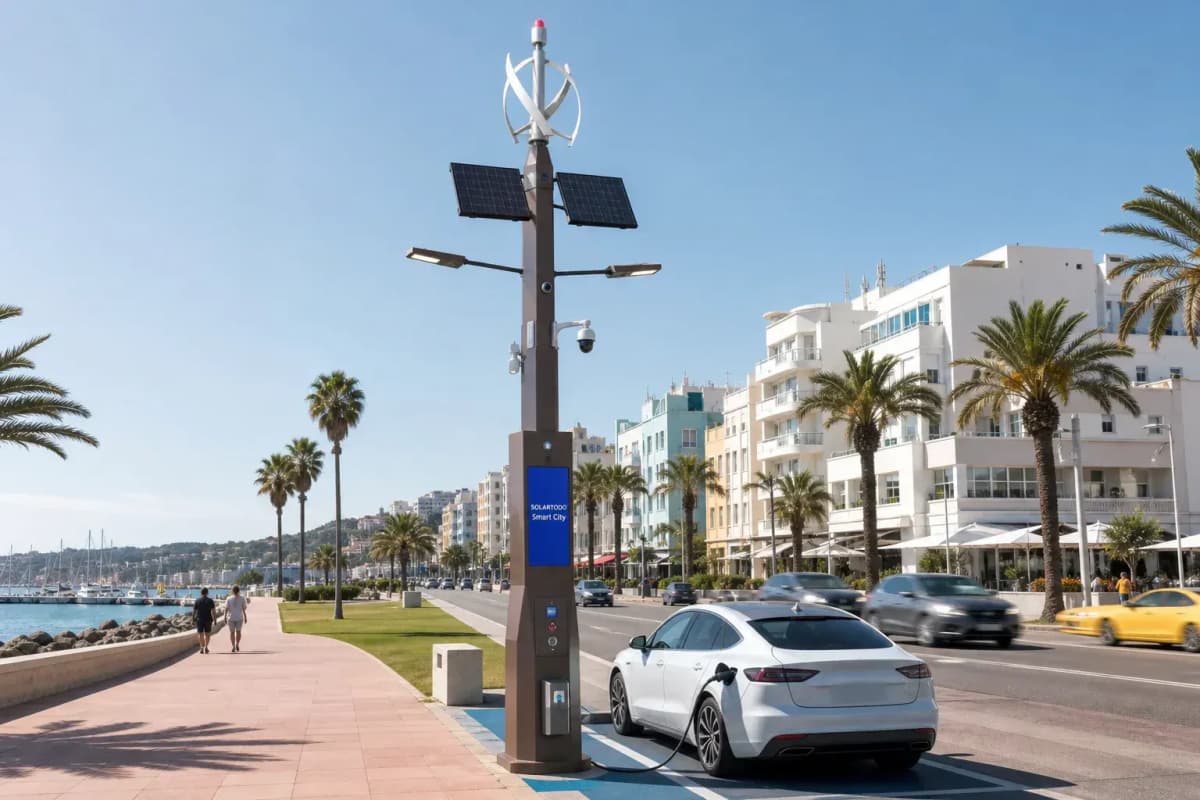

10m 풍력·태양광 하이브리드 스마트 폴 - 해안 해변형은 10 m 팔각 테이퍼형 강철 폴, 500 W 다리우스 H형 수직축 풍력터빈, 2 x 100 W 단결정 태양광 패널, 15 kWh LFP 배터리, 폴 하부 2.2 m에 통합된 7 kW 듀얼 건 교류 전기차 충전기를 기반으로 한 10-in-1 스마트 가로등 노드입니다. 35 m 해안 간격과 82개 폴 해변 패키지에 맞게 설계되어, 1개의 연속적인 앤티크 브론즈 RAL8011 강철 구조 안에 160 W LED 조명, 4 MP 보안 영상, 8개 항목 환경 감지, WiFi 6 접속, 공공 방송, SOS 알람, 1280 x 2560 mm P5 LED 디스플레이를 결합합니다.

제품 정의

이 SOLARTODO 스마트 폴은 1개의 기초가 조명, 통신, 비상 대응, 전기차 충전, 재생에너지 발전을 모두 지지해야 하는 해안 대로, 해변 산책로, 마리나 진입로, 리조트 도로, 공공 주차장 가장자리를 위해 설계되었습니다. 폴 본체는 45 cm 하부 직경에서 15 cm 상부 직경으로 좁아지며, 평면 모듈 통합을 개선하고 설치자가 82개의 반복 유닛 전체에서 장치 방향을 일관되게 유지하도록 돕는 팔각 형상을 사용합니다. 하부 2.2 m는 별도 충전기 캐비닛이 아니라 용접된 폴 일체형 충전기 함체이므로, 도로변 자산의 설치 면적을 2개에서 1개로 줄입니다.

해안 구성은 3개의 상호 보완적인 에너지 입력을 사용합니다. 바람이 풍부한 야간을 위한 500 W 상단 VAWT, 주간 발전을 위한 200 W 단결정 태양광, 저자원 기간의 서비스 연속성을 위한 예비 계통 연계입니다. NREL은 PVWatts가 전 세계 기상 및 시스템 입력값을 바탕으로 계통 연계 태양광 에너지 생산량을 추정한다고 설명하므로, 조달 전 최소 12개월 월별 일사량 가정을 적용해 현장별 연간 발전량을 모델링해야 합니다 NREL PVWatts. IEA Renewables 2025는 2025년부터 2030년까지 재생에너지 설비가 4,600 GW 추가되고, 태양광이 확장의 거의 80%를 차지할 것으로 전망해 공공 인프라 계획에서 하이브리드 분산 자산의 타당성을 뒷받침합니다 IEA Renewables 2025.

이 10 m 해안 하이브리드 모델을 6 m, 8 m, 9 m, 12 m 스마트 폴 옵션과 비교하려면 모든 스마트 가로등(10-in-1 다기능 폴) 제품 보기를 확인하십시오. 초기 엔지니어링 단계에서는 50, 100, 250개 수량 산출서를 발행하기 전에 온라인으로 시스템 구성하기에서 폴 높이, 간격, 전기차 커넥터 유형, 카메라 등급, 디스플레이 크기를 설정할 수 있습니다.

시스템 아키텍처

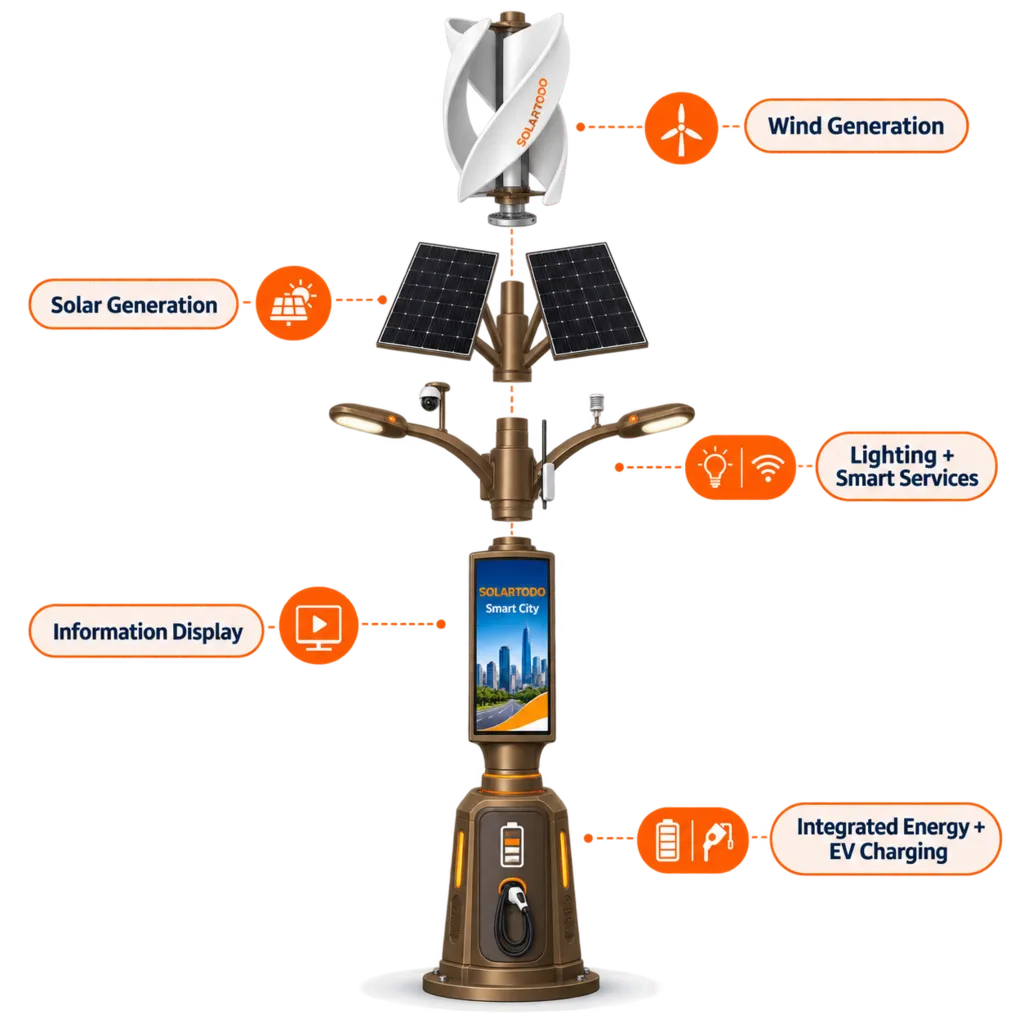

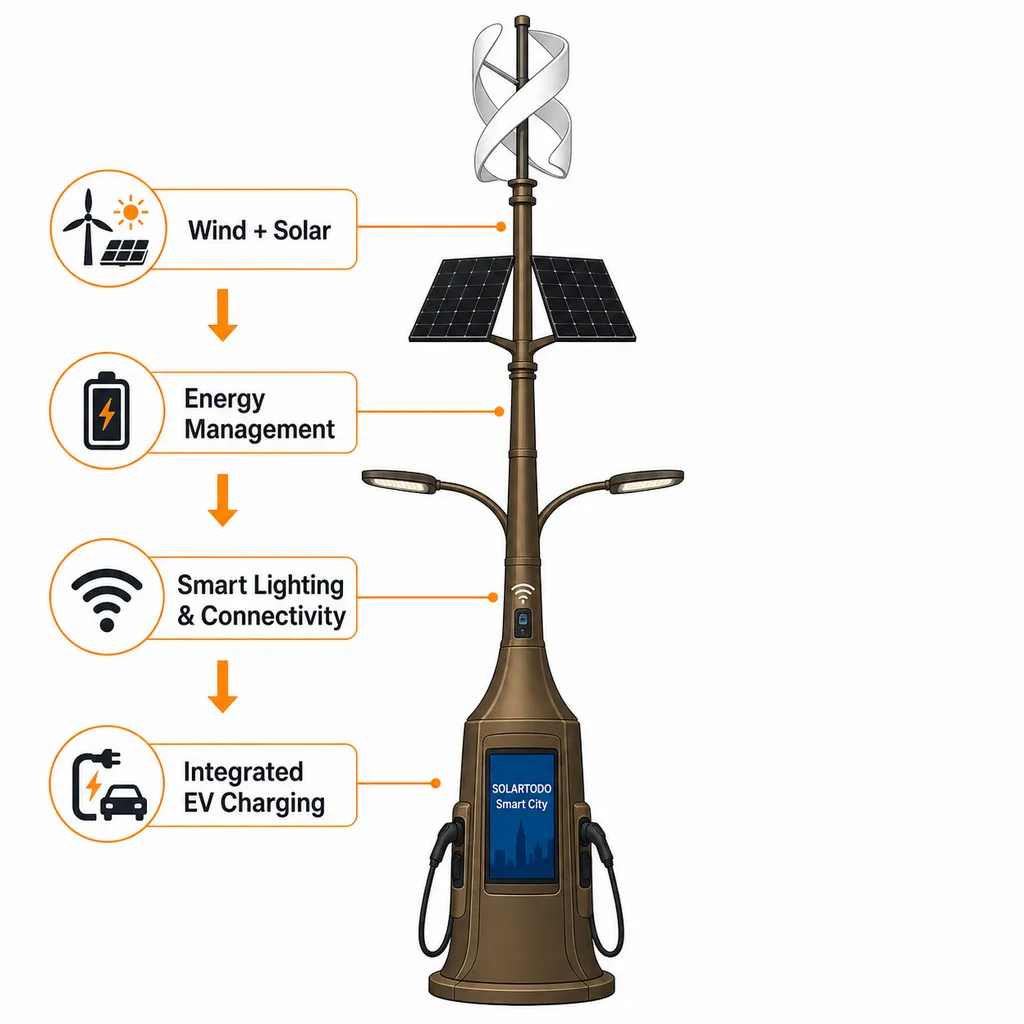

기계 구조는 10 m 앤티크 브론즈 RAL8011 테이퍼형 강철 기둥, +8° 상향 경사의 쌍둥이 1.5 m 조명 암, 80 x 110 cm 크기의 직선 블레이드 3개를 가진 상단 장착 500 W 다리우스 H형 VAWT, 15° 경사의 A프레임 브래킷에 장착된 대칭형 100 W 딥 블랙 태양광 패널 2개로 시작됩니다. 수직축 터빈 상단에는 적색 항공 LED가 포함되며, 태양광 패널은 정남향에서 15°에서 45° 벗어질 수 있는 복도형 도로에서 방향 의존성을 줄이도록 동서 방향으로 배치됩니다.

하부 2.2 m 폴 일체형 충전기 구역에는 15 kWh LFP 배터리, MPPT 컨트롤러, 7 kW 듀얼 건 교류 충전기, 5 m 코일 케이블이 있는 2개의 Type 2 콘센트, 터치스크린 인터페이스, 비상 정지, 서지 보호, 차단기, 밀폐형 유지보수 도어가 들어 있습니다. IEC 62196-2는 480 V AC 및 63 A 3상 또는 70 A 단상 이하의 교류 전기차 플러그, 소켓 콘센트, 차량 커넥터, 인렛에 대한 치수 호환성과 상호 교환성 요구사항을 정의하므로, 이 7 kW 교류 구성에는 Type 2 하드웨어가 지정됩니다 IEC 62196-2.

통합 모듈

조명 하위 시스템은 150 lm/W 효율, 4000 K 중성 백색 색온도, 양방향 해안 보행로 또는 도로 커버리지를 위한 대칭 암을 갖춘 2 x 80 W LED 조명기구를 사용합니다. IEC 60598-1:2024는 1,000 V 이하 공급 전압에서 작동하는 조명기구의 일반 안전 요구사항과 시험을 규정하므로, 이 160 W 조립체의 조명기구 구조, 배선 보호, 절연 안전을 위한 핵심 기준입니다 IEC 60598-1:2024.

보안 및 시민 안전 패키지에는 50 m IR을 지원하는 1 x 4 MP 불릿 카메라, 1 x 30 cm 짧은 암 브래킷, 1개의 SOS 긴급 인터페이스, 카메라 연동 비상 방송 활성화 기능이 포함됩니다. 공공 방송 시스템은 93 dB 등급의 2 x 30 W IP 오디오 컬럼을 사용하며, 각 컬럼은 슬림한 Ø10 x 50 cm 타공 알루미늄 튜브 형태로 반대쪽 평평한 폴 면에 매립 통합되어, 스피커 모듈이 별도 박스로 돌출되지 않고 팔각 폴 윤곽과 정렬됩니다.

정보 및 연결 패키지에는 1280 x 2560 mm 크기와 5,000 cd/m² 초과 밝기를 갖춘 1 x P5 세로형 LED 광고 디스플레이가 포함되며, 콘텐츠는 딥 블루 배경 위 흰색 산세리프 글꼴의 SOLARTODO Smart City 문구로 제한됩니다. WiFi 6 AP는 8.7 m 높이의 평평한 폴 면에 매립 장착되고, 최대 256개 장치를 위한 802.11ax 서비스를 지원하며, 적절한 백홀 및 주파수 계획과 함께 사용할 때 최대 1.8 Gbps 무선 용량을 제공합니다.

환경 모니터링 패키지는 온도, 습도, 풍속, 기압, 소음, PM2.5, PM10, 조도 등 8개 항목을 측정합니다. IEC 61400-2는 소형 풍력터빈의 안전 철학, 품질 보증, 엔지니어링 무결성, 설치, 유지보수, 운영을 다루며, 공공 10 m 구조물에 장착되는 500 W VAWT와 직접 관련됩니다 IEC 61400-2. 계통 상호작용 프로젝트의 경우 IEEE 1547-2018은 전력 시스템과 분산 에너지 자원의 상호 연결 및 상호 운용성을 위한 기준 프레임워크입니다 IEEE 1547-2018.

클라우드 모니터링

각 폴은 램프 상태, 배터리 충전 상태, 태양광 충전 전류, 풍력 입력, 충전기 이벤트, 카메라 상태, SOS 알람, 스피커 상태, WiFi AP 가동 시간, 8개 환경 값을 스마트 시티 클라우드 게이트웨이에 보고할 수 있습니다. 전기차 충전기는 OCPP 1.6J를 사용하며, Open Charge Alliance는 이를 JSON, SOAP, 스마트 충전 지원과 함께 2015년에 출시되어 널리 구현된 프로토콜로 설명합니다. 이를 통해 운영자는 과금, 인증, 원격 재설정, 펌웨어 관리, 거래 로그를 통합할 수 있습니다 Open Charge Alliance OCPP.

원격 모니터링은 일반적으로 4G/5G와 LoRaWAN을 함께 사용하며, 4 MP 영상과 같은 고대역폭 서비스와 PM2.5, PM10, 배터리 전압, LED 디밍 명령 같은 저대역폭 원격 측정 사이를 로컬에서 분리합니다. 실무적인 시운전 계획은 50에서 100개 폴당 1개의 게이트웨이 프로필을 할당하고, 15분 간격으로 충전기 계량 값을 검증하며, 로컬 버튼, 클라우드 이벤트, 오디오 출력이라는 3개의 물리 지점에서 SOS-카메라-방송 시퀀스를 시험합니다.

기술 사양

에너지 시스템은 전체 전기차 부하 자립이 아니라 회복탄력성을 기준으로 크기가 산정됩니다. 7 kW 충전기는 1시간에 7 kWh를 소비할 수 있는 반면, 폴은 15 kWh 배터리 저장 용량과 출력 저감 전 0.7 kW 정격 재생에너지 입력을 갖기 때문입니다. IRENA는 2024년 유틸리티급 배터리 저장 설치 비용이 2010년 대비 93% 하락해 약 USD 192/kWh가 되었고, 태양광의 전 세계 가중평균 LCOE가 약 USD 0.043/kWh에 도달했다고 보고합니다. 이는 분산형 태양광, 풍력, LFP 저장장치가 점점 더 함께 지정되는 이유를 보여줍니다 IRENA Renewable Power Generation Costs 2024.

대표 MENA 태양광 발전소 시나리오

대표적인 MENA 해안 태양광 발전소 진입도로 시나리오에서, 35 m 간격으로 배치된 82개 유닛은 약 2.87 km의 경계 또는 해변 도로를 커버하며, 전체 160 W 출력 기준 통합 조명 부하는 폴당 13.12 kW입니다. 적응형 디밍이 12시간 야간 중 6시간 동안 160 W 램프 부하를 60% 줄이면, 82 x 160 W x 6 h x 365 d x 60% 공식을 사용해 야간 내내 100% 출력으로 운전하는 경우와 비교하여 연간 조명 소비량을 약 17,243 kWh 줄일 수 있습니다.

1개의 수동형 10 m 가로등, 1개의 별도 7 kW 전기차 충전기 캐비닛, 1개의 별도 CCTV 폴, 1개의 별도 공공 방송 스피커 폴, 1개의 별도 LED 표지 기초를 사용하는 기존 대안과 비교하면, 이 1개 폴 아키텍처는 눈에 보이는 도로변 기초를 5개에서 1개로 줄여 기초 수를 공칭 80% 줄일 수 있습니다. 최종 절감액은 지반 등급, 트렌치 경로, 현지 인건비, 프로젝트가 1개의 공유 통신 백본을 사용하는지 5개의 별도 서비스 인입을 사용하는지에 따라 달라집니다.

EPC 투자 분석 및 가격 구조

EPC 가격은 엔지니어링, 조달, 시공, 시운전, 1년 보증 지원의 5개 작업 패키지를 포함합니다. 엔지니어링에는 배치, 폴 하중 검토, 기초 도면, 전기 단선도, 전기차 충전기 조정, OCPP 통합, IP 주소 지정, 해안 코팅 사양이 포함됩니다. 조달에는 10 m 폴, 500 W VAWT, 200 W 태양광 어레이, 15 kWh LFP 저장장치, 160 W LED, 카메라, 8-in-1 센서, 스피커 2개, SOS 스테이션, WiFi 6 AP, P5 디스플레이, 충전기, 케이블, 차단기, 서지 보호가 포함됩니다.

ROI 분석은 3개의 비용 풀을 비교해야 합니다. 계통 전용 조명 에너지 회피, 여러 별도 캐비닛을 위한 토목 공사 회피, 클라우드 모니터링을 통한 정기 점검 이동 감소입니다. 82개 폴 복도에서 5개의 별도 공공 공간 자산을 1개의 통합 구조로 대체하면 트렌칭, 콘크리트, 전선관, 점검 범위를 실질적으로 줄일 수 있으며, 적응형 디밍은 교통 정책에 따라 13.12 kW 조명 부하를 40%에서 70%까지 줄일 수 있습니다. 회수 기간을 설정하기 전에 USD/kWh 단위의 현지 요금 입력값과 10년 O&M 가정을 사용하십시오.

보수적인 구매자 모델은 전기차 충전 수익, 회피된 기초, 조명 에너지 절감, 순찰 인력 감소를 함께 계산할 때 해안 스마트 시티 복도에 대해 4년에서 8년의 단순 회수 기간 범위를 사용할 수 있습니다. 결제 조건은 30% T/T 선금과 B/L 대비 70%, 또는 일람불 100% L/C이며, USD 1,000K 초과 프로젝트에는 프로젝트 금융 검토가 가능합니다. 가정을 검증하려면 맞춤 견적 요청을 진행하거나 1선도, 12개월 요금표, 풍력 등급, 도착 항구를 [email protected]으로 이메일 보내십시오.

표준, 준수, 조달 참고사항

사양은 조명기구 안전을 위한 IEC 60598, 소형 풍력터빈 엔지니어링 무결성을 위한 IEC 61400-2, Type 2 교류 충전 인터페이스를 위한 IEC 62196-2, DER 상호 연결을 위한 IEEE 1547, 스마트 조명 폴 관행을 위한 GB/T 37024, 충전기-플랫폼 통신을 위한 OCPP 1.6J를 참조합니다. 공공 프로젝트의 경우 조달 시 최소 3개의 공장 문서, 즉 코팅 검사 기록, 전기 시험 보고서, 모듈 단위 일련번호 목록을 요구해야 합니다.

해안 프로젝트는 가격 확정 전에 부식 등급, 앵커 볼트 등급, 기초 콘크리트 등급, 배수 상세, 케이블 글랜드 등급, 낙뢰/서지 조정을 지정해야 합니다. 500 W 로터, 태양광 패널 2개, 암 2개, 1280 x 2560 mm 디스플레이, 통합 7 kW 충전기를 갖춘 10 m 폴은 단순 조명 폴과 다른 풍하중 거동을 보이므로, 모든 82개 유닛 패키지는 토목 공사 시작 전에 프로젝트별 구조 검토를 받아야 합니다.

적용 분야

일반적인 적용 분야에는 왕복 2차로 해변 도로, 마리나 주차장, 해안 리조트 진입로, 항만 인접 보행자 복도, 섬 마이크로그리드 도로, 재생에너지 전시 구역이 포함됩니다. 35 m 간격은 규칙적인 시각 리듬을 지원하며, 15 kWh 배터리와 예비 계통 연계는 단일 200 W 태양광 어레이가 7 kW 전기차 부하를 지속적으로 공급할 수 있다고 가정하지 않으면서도 저일사 또는 저풍 기간에 폴이 필수 서비스를 유지하도록 합니다.

시스템 교육과 구매자 실사를 위해 SOLARTODO는 조달 전 2가지 지식 확인을 권장합니다. 스마트 조명 아키텍처를 위한 주제 학습과 하이브리드 태양광 저장 계획을 위한 주제 학습입니다. 이 2개의 참고 자료는 엔지니어가 EPC 일정에 서명하기 전에 정격 출력, 일일 에너지 생산량, 저장 자립 시간, 충전 수요, 통신 대역폭을 구분하는 데 도움이 됩니다.

구매자 체크리스트

50, 100, 250개 유닛을 주문하기 전에 10개의 입력값을 확인하십시오. 풍속 설계값, 지반 지지력, 케이블 경로 길이, 계통 전압, 전기차 커넥터 선호도, OCPP 백엔드, 카메라 VMS 프로토콜, 디스플레이 콘텐츠 정책, 통신 백홀, 해안 코팅 요구사항입니다. 이 10개의 입력값이 확정되면 SOLARTODO는 82개 유닛 자재명세서를 CIF 항구 인도, EPC 작업반 일정, 1년 보증 지원과 정렬할 수 있습니다.

10m 풍력·태양광 하이브리드 스마트 폴은 공공 또는 민간 소유자가 보도 공간을 두고 경쟁하는 5개의 별도 시스템 대신 반복 가능한 1개의 해안 인프라 노드가 필요할 때 가장 적합합니다. 실용적 가치는 1개의 통합 강철 자산 안에서 10 m 장착 높이, 500 W 풍력 발전, 200 W 태양광, 15 kWh 저장장치, 7 kW 충전, 160 W 조명, 4 MP 모니터링, 클라우드 관리 시민 서비스를 결합하는 데서 나옵니다.
