11m 풍력-태양광 하이브리드 스마트 폴 - 도시 간선도로

11m 풍력-태양광 하이브리드 스마트 폴 · 도시 간선도로는 35m 폴 간격에 맞춘 10-in-1 스마트 가로등 플랫폼으로, 11m 팔각 테이퍼형 강철 폴 176기와 500W 수직축 풍력 발전, 200W 단결정 태양광, 15kWh LFP 배터리 저장장치, 총 160W LED 조명, 7kW AC 전기차 충전, PTZ 영상, 환경 센싱, 공공 방송, LED 안내, SOS, WiFi 6, 5G, LoRaWAN을 결합합니다. 간선도로, 지자체 도로축, 캠퍼스, 산업단지, 교통 거점, 복합용도 스마트시티 거리를 위해 설계되었으며, 여러 개의 도로변 캐비닛 대신 전력, 센싱, 통신, 안전, 충전을 1개의 연속 강철 구조물에 통합합니다.

제품 개요

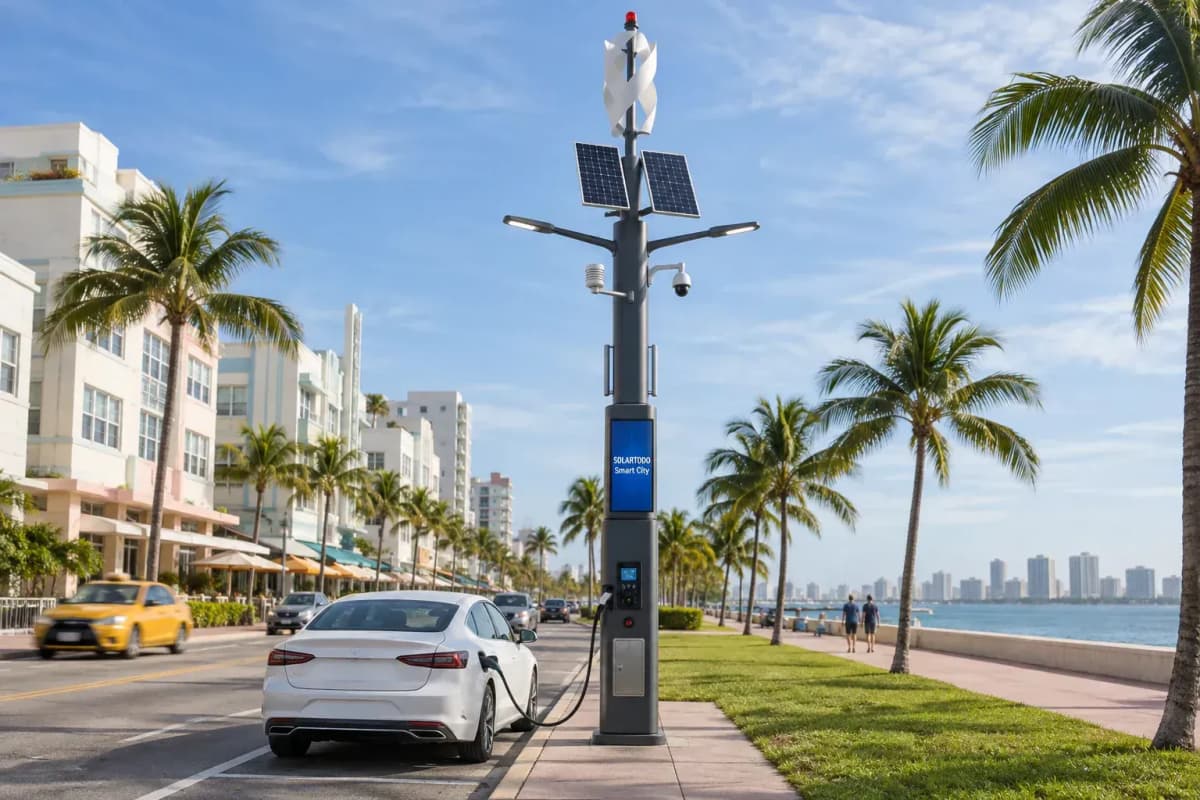

이 SOLARTODO 스마트 가로등 변형 모델은 45cm 하부 직경과 15cm 상부 직경을 갖춘 11m 다크 그레이 RAL7024 팔각 테이퍼형 강철 폴을 사용하여, 교통량이 많은 도시 간선도로, 보도, 중앙분리대, 공공 영역 장비 구역에 필요한 정돈된 시각적 인상을 제공합니다. 하부 2.2m 구간은 별도 충전기 받침대가 아니라 EV 충전 캐비닛 자체이며, 유지보수 도어, 7kW Type 2 AC 충전 인터페이스, OCPP 1.6J 통신, 5m 코일 케이블, 비상 정지, 터치스크린, 5V/2.4A 정격 USB-A 포트 2개, 내부 LFP 배터리 공간을 갖춘 1개의 연속 강철 몸체로 용접됩니다.

하이브리드 에너지 시스템은 2개의 재생에너지 입력과 1개의 백업 계통 인터페이스를 결합합니다. 이는 조명, 감시, 통신, 충전의 일일 부하 곡선이 24시간 운전 주기 안에서 서로 다르기 때문에 중요합니다. 최상단의 500W 다리우스 H형 VAWT는 80cm × 110cm 회전 영역 안에서 3개의 직선 수직 블레이드를 사용하며, 2개의 딥 블랙 100W 단결정 패널은 15° 경사의 대칭 동서 A프레임 브래킷에 장착됩니다. MPPT 컨트롤러는 백업 계통을 사용하기 전에 현장 재생에너지 생산을 우선합니다.

시스템 아키텍처

폴 상단에서는 VAWT, 적색 항공 LED, 12개 항목 환경 센서가 일반적인 도로변 장애물 높이보다 높은 위치에서 풍력 수확, 안전 표시, 데이터 수집을 위한 콤팩트한 3단 크라운을 형성합니다. 센서 패키지는 종합 기상과 대기질, 강우, CO, NO2, O3를 포괄하여, 1개의 폴이 조명 제어, 공공안전 대시보드, 저배출구역 분석, 침수 취약 교차로 모니터링, 공중보건 데이터셋을 시간 단위 또는 시간 미만 샘플링 간격으로 지원할 수 있게 합니다.

중간 폴 구역은 균형 잡힌 하중과 깨끗한 시야선을 위해 구성됩니다. 대칭형 1.5m 암 2개가 +8° 상향 기울기로 2 × 80W LED 등기구를 지지하며, 150lm/W와 4000K 중성 백색 색온도에서 총 160W의 조명 출력을 제공합니다. 이 구성은 폴 간격이 35m인 간선도로 조명, 양방향 차도에 중요한 등기구 대칭성, 프로젝트 조도 설계, 현지 도로 등급, 눈부심 제한, IEC 60598 등기구 안전 요구사항 검토가 필요한 환경을 지원합니다.

보안 및 통신 계층은 50cm L브래킷 아웃리거에 설치된 22cm 백색 PTZ 돔 카메라를 사용하여 교차로, 버스 정류장, 주차장 출입구, 간선도로 보행자 횡단부에 360° 회전, 25x 광학 줌, 150m IR 범위를 제공합니다. 8.7m 위치의 매립형 듀얼 모드 WiFi 6 및 5G 게이트웨이는 GbE 업링크와 LoRaWAN 통합을 제공하며, 색상 매칭 인클로저가 평평한 폴 면과 어우러져 외부에 묶어 단 액세서리가 아니라 1개의 일체형 인프라 시스템처럼 보이게 합니다.

공공 커뮤니케이션은 대칭형 30W IP 오디오 컬럼 스피커 2개로 처리됩니다. 각 스피커는 Ø10cm × 50cm의 슬림한 천공 알루미늄 튜브로, 반대쪽 폴 면에 밀착 장착되고 RAL7024 색상과 맞춰집니다. 93dB TCP/IP 스피커 한 쌍은 비상 안내, 예약 공공 방송 메시지, 지방 당국 알림을 지원하며, 원터치 SOS 버튼은 도시 관제 플랫폼에 연결되면 몇 초 안에 카메라 연동과 운영자 워크플로를 트리거할 수 있습니다.

기술 사양

통합 디스플레이는 세로 형식의 960mm × 1920mm P4 수직 LED 화면을 사용하며 밝기는 5500cd/m² 이상으로, 주간에도 읽을 수 있는 지자체 공지, 교통 안내, 수익형 공공 정보에 적합합니다. 이 변형 모델의 디스플레이 콘텐츠는 딥 블루 배경에 백색 산세리프 글꼴의 **“SOLARTODO 스마트 시티”**로 지정되며 추가 이미지는 없으므로, 조달팀은 모호한 미디어 가정 없이 화면 전력, 밝기, 인허가 요구사항을 모델링할 수 있습니다.

폴의 전력 아키텍처는 완전히 독립된 오프그리드 타워가 아니라 하이브리드 마이크로 인프라 노드로 이해해야 합니다. 설계가 500W 풍력, 200W PV, 15kWh LFP 저장장치, 백업 계통 연계를 1개의 제어 시스템 안에 포함하기 때문입니다. NREL PVWatts Version 8은 현지 일사량과 2020 TMY 유형 기상 입력값으로 PV 에너지를 추정하는 데 일반적으로 사용되므로, 프로젝트 엔지니어는 최종 자립 운전 용량 산정 전에 도시, 경사, 방위각, 음영, 손실 가정을 기준으로 200W PV 기여도를 모델링해야 합니다(NREL PVWatts).

표준 및 엔지니어링 근거

등기구 하위 시스템은 최대 1000V에서 운전되는 등기구의 분류, 표시, 기계적 구조, 전기적 구조, 광생물학적 안전에 관한 IEC 60598 원칙에 맞춰져 있으며, 이는 2 × 80W LED 헤드와 폴 장착 배선 경로에 관련됩니다(IEC 60598-1). EV 충전 하위 시스템은 AC 충전 커플러, Type 2 인터페이스, 플러그/소켓 상호운용성을 위해 IEC 62196-2를 참조하며, OCPP 1.6J는 충전기 모니터링과 과금 통합을 위한 알려진 프로토콜 기반을 운영자에게 제공합니다.

구조 및 풍하중 검토의 경우 11m 폴, 500W 상단 VAWT, 트윈 암, PTZ 브래킷, 디스플레이, PV A프레임, 매립형 게이트웨이는 현지 풍속 지도, 기초 지반 보고서, 부식 등급, 프로젝트별 유한요소 가정에 따라 검토해야 합니다. 인용된 풍하중 저항 템플릿 값은 150km/h이지만, 45cm 하부 직경 폴과 회전 크라운은 일반적인 11m 조명 전용 폴과 동적 하중이 다르므로 최종 앵커 볼트 직경, 베이스 플레이트 두께, 철근 케이지, 콘크리트 강도는 각 현장에 맞게 설계해야 합니다.

IRENA의 2025 비용 분석은 2024년에 재생에너지 발전 용량 추가가 582GW에 도달했고, 유틸리티 규모 태양광 PV LCOE가 평균 USD 0.043/kWh였다고 보고하여, 도시가 분산형 태양광을 배터리 및 고효율 부하와 결합하는 데 필요한 거시경제적 근거를 제공합니다(IRENA 재생에너지 발전 비용 2024). IEA의 2024 통합 분석도 태양광 PV와 풍력 용량이 2018년부터 2023년까지 2배 이상 증가했다고 언급하며, 계통 회복력과 도시 탈탄소화가 모두 조달 목표인 경우 하이브리드 재생에너지 입력을 사용하는 근거를 뒷받침합니다(IEA 태양광과 풍력 통합).

클라우드 모니터링

클라우드 모니터링 아키텍처는 폴 컨트롤러, EV 충전기, WiFi 6/5G 게이트웨이, LoRaWAN 인터페이스, PTZ 카메라, IP 스피커, SOS 입력, LED 디스플레이, MPPT 컨트롤러, 배터리 관리 시스템을 폴당 1개의 자산 기록으로 연결합니다. 일반적인 대시보드는 15kWh 배터리 충전 상태, 500W 풍력 출력, 200W PV 출력, 160W 조명 부하, 7kW 충전 이벤트, 카메라 상태, 스피커 상태, 게이트웨이 가동 시간, 환경 측정값, 디스플레이 일정, 고장 알람을 분, 시간, 일, 월 단위로 추적합니다.

원격 관리는 조명, 풍력, 태양광, 저장장치, EV 충전, 카메라, SOS, 디스플레이, 오디오, 환경 센싱, 통신 등 최소 10개의 현장 기능을 1개의 연결된 폴 자산으로 통합하여 점검 출동을 줄입니다. 1개의 조명 폴, 1개의 충전기 받침대, 1개의 카메라 폴, 1개의 디스플레이 프레임, 1개의 기상 마스트, 1개의 통신 캐비닛을 사용하는 기존 배치와 비교하면, 통합 구조는 기준안이 5개 또는 6개의 독립 지지물을 포함하는지에 따라 별도 도로변 장비 위치를 약 60%에서 80%까지 줄일 수 있습니다.

대표 도시 간선도로 시나리오

35m 간격으로 176개의 폴을 사용하는 대표적인 MENA 도시 간선도로 시나리오에서 도로축 길이는 176 × 35m로 계산되어 약 6.16km입니다. 설치 조명 용량은 176 × 160W LED 등기구에서 28.16kW이며, 분산 저장 용량은 176 × 15kWh LFP 팩에서 총 2640kWh가 되어 도로 운영자에게 야간 조명, 카메라 가동 시간, 게이트웨이 연속성, 공공 방송 준비성, 계통 불안정 시 제한적 충전 지원을 위한 대규모 분산 버퍼를 제공합니다.

야간 조명을 11시간으로 가정하면, 적응형 디밍, 카메라, 통신, 디스플레이, 충전기, 배터리 손실을 더하기 전 176기 기준 LED 부하는 하룻밤 약 309.8kWh입니다. 176개 위치의 기존 250W 고압나트륨 또는 메탈할라이드 등기구와 비교하면, 160W LED 구성은 연결 조명 전력을 36% 줄이며, 교통량, 보행자 존재, 통행금지 일정에 따라 매일 밤 4~6시간 동안 더 낮은 출력이 허용되는 경우 적응형 디밍으로 운영 절감 효과를 더 높일 수 있습니다.

200W PV 어레이와 500W VAWT는 7kW EV 충전기에 비해 의도적으로 modest한 규모입니다. 도시 폴은 유틸리티 규모 발전을 물리적으로 탑재할 수 없기 때문입니다. 엔지니어링 가치는 분산 회복력에 있습니다. 태양광 출력은 고일사 주간 시간대에 가장 강하고, 수직축 풍력은 다른 시간대에 기여할 수 있으며, 15kWh LFP 배터리는 저전압 부하를 안정화하고, 백업 계통 연계는 공공안전 기능이 단일 간헐 전원에 의존하지 않게 합니다.

EPC 투자 분석 및 가격 구조

EPC 턴키 납품은 엔지니어링, 조달, 시공, 시운전, 1년 보증 지원의 5개 작업 패키지를 포함합니다. 엔지니어링은 현장 조사, 폴 배치, 기초 도면, 단선 결선도, 조도 조정, 풍하중 검토, 통신 토폴로지를 포함합니다. 조달은 11m 폴 본체, 풍력 터빈, PV 패널, LFP 배터리, LED, 카메라, 센서, 충전기, 디스플레이, 오디오, SOS, 게이트웨이, 보호 장치, 케이블, 예비 부품을 포함합니다. 시공은 굴착, 기초, 양중, 배선, 접지, 현장 복구를 포함합니다. 시운전은 기능 시험, OCPP 연결, 카메라 정렬, 조명 점검, 운영자 인계를 포함합니다.

실용적인 ROI 모델은 조명 에너지 절감, 자산 통합에 따른 토목 공사 절감, EV 충전, WiFi 후원, 디스플레이 임대와 같은 수익화 가능 서비스라는 3개 비용 중심을 비교해야 합니다. 1개 폴 기준으로 250W 기존 램프를 160W LED로 교체하면 연결 조명 부하가 90W 절감됩니다. 매일 밤 11시간, 연간 365일 기준으로 디밍 전 약 361kWh/년입니다. USD 0.15/kWh 기준 직접 조명 에너지 절감액은 폴당 약 USD 54/년이며, 5개의 독립 자산을 1개의 기초로 통합하는 경우 유지보수와 트렌칭 절감액은 더 클 수 있습니다.

투자 회수는 현지 요금, 충전기 이용률, 디스플레이 정책, 탄소 가치, 인건비에 따라 달라지므로, SOLARTODO는 조달 중 3가지 이용률 사례를 사용할 것을 권장합니다. 보수적 사례는 1 EV 세션/일, 기준 사례는 3 EV 세션/일, 고이용 간선도로 사례는 6 EV 세션/일입니다. 결제 조건은 30% T/T 계약금과 선하증권 대비 70%, 또는 일람출급 100% L/C입니다. USD 1,000K 이상의 프로젝트는 금융 조건 검토가 가능하며, EPC 또는 유통사 문의는 [email protected]으로 보낼 수 있습니다.

적용 분야

11m 풍력-태양광 하이브리드 스마트 폴은 제한된 도로 용지 안에서 24/7 조명, 영상, 통신, EV 충전, 공공 메시징이 필요한 간선도로, 간선급행버스 도로축, 대학 캠퍼스, 병원, 항만, 산업단지, 공항 진입도로, 수변 산책로, 복합용도 개발지에 가장 적합합니다. 조달팀은 도로축 길이, 폴 수량, 도로 등급, 기초 데이터가 준비되면 모든 스마트 가로등(10-in-1 다기능 폴) 제품 보기, 온라인으로 시스템 구성하기, 또는 맞춤 견적 요청하기를 이용할 수 있습니다.

지식 기반 계획을 위해 구매자는 사양 동결 전에 스마트 폴 에너지 모델링과 도시 EV 충전 통합이라는 2개 주제 영역을 검토해야 합니다. SOLARTODO 지식 센터는 주제 알아보기에서 시스템 용량 산정을 위한 배경 자료를 제공하며, IEA의 도시 재생에너지 작업은 지역 인프라와 공공 자산 전반에 분산 에너지를 배치하는 지자체의 역할을 강조합니다(IEA 도시와 재생에너지).

조달 참고 사항

완전한 자재 명세서는 폴당 14개 주요 하위 시스템을 확인해야 합니다. 강철 구조물, 기초 키트, VAWT, 항공 LED, PV 브래킷, PV 모듈, MPPT, LFP 배터리, LED 등기구, PTZ 카메라, 환경 센서, IP 스피커, SOS 스테이션, EV 충전기, LED 디스플레이, 통신 게이트웨이입니다. 176기 기준 포장 계획은 긴 강철 폴, 배터리 팩, 취약 전자장치, LED 디스플레이, 카메라, 충전기, 브래킷을 일련번호, 시험 기록, 설치 도면이 있는 문서화된 크레이트로 분리해야 합니다.

품질 관리는 출하 전 8가지 공장 검사를 포함해야 합니다. 도막 두께, 치수 검사, 용접 검사, 전기적 연속성, 절연 저항, 조명 기능 시험, 충전기 프로토콜 점검, 통신 게이트웨이 시험입니다. 현장 인수는 설치 후 10가지 현장 점검을 포함해야 합니다. 기초 정렬, 수직도, 접지 저항, 등기구 조준, 카메라 커버리지, WiFi/5G 신호, LoRaWAN 링크, 배터리 상태, EV 충전 거래, SOS 연동, 스피커 출력, 주간 조건에서의 디스플레이 밝기입니다.

예상 설계 수명은 적절한 부식 관리 조건에서 폴 구조물 기준 25년이며, 배터리, 카메라, 게이트웨이, 디스플레이, 충전기 같은 전자 하위 시스템은 사용 듀티 사이클과 주변 온도에 따라 더 짧은 주기의 수명주기 교체 계획이 필요합니다. 동작 온도는 -40°C에서 +55°C로 지정되고 실외 모듈의 방진방수 등급은 IP66으로 지정되지만, 해안, 사막, 적설, 고오염 환경에서는 최초 6~12개월 후 인클로저 밀폐, 배수, 유지보수 접근성을 검토해야 합니다.

구매자 체크리스트

구매 주문을 발행하기 전에 엔지니어링 및 조달팀은 최소 9가지 입력값을 제공해야 합니다. 도로 횡단면, 폴 간격 목표, 설계 풍속, 지반 지지력, 계통 연결 전압, EV 커넥터 정책, 통신 SIM 요구사항, 카메라 보관 정책, 디스플레이 인허가 제약입니다. 176기 도로축의 경우 이러한 입력값은 기초 크기, 케이블 경로, 계통 연계 보호, 데이터 요금 비용, 클라우드 아키텍처, 설치 순서, 인계 문서를 결정합니다.

SOLARTODO 구성 방식은 11m 하이브리드 폴을 추가 장식물이 붙은 장식용 램프가 아니라 1개의 엔지니어링된 인프라 노드로 유지합니다. 이는 도시가 10~25년에 걸쳐 수천 개의 도로변 자산을 계획할 때 중요합니다. 500W 풍력, 200W PV, 15kWh 저장장치, 160W LED 조명, 7kW 충전, 연결형 센싱을 1개의 폴에 결합함으로써, 이 플랫폼은 도시 간선도로 환경에서 더 적은 혼잡, 더 나은 자산 기록, 더 빠른 유지보수 출동, 더 회복력 있는 공공 서비스를 지원합니다.
