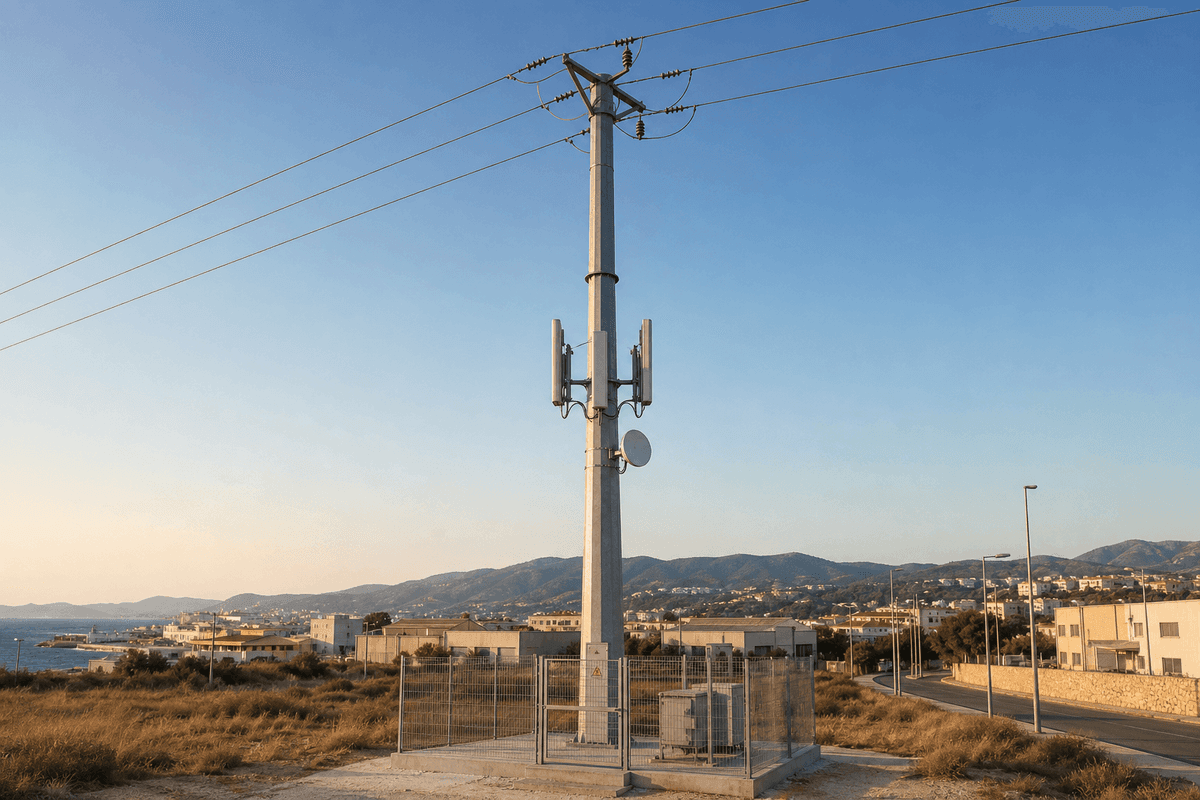

18m 전력+통신 겸용 유틸리티 폴대 - 강철 팔각형 공유 인프라

18m Joint-Use Utility Pole Power+Telecom은 10kV 전력 분배와 통신 장비 장착을 단일 18m 폴에 통합하도록 설계된 공유형 강재 8각(옥타곤) 유틸리티 구조물입니다. 이로써 별도의 전력 라인 지지대와 통신 지지대를 각각 설치하는 경우 대비 권리(ROW) 혼잡, 토목 작업 중복, 폴 개수를 최대 **30%~50%**까지 줄일 수 있습니다. 본 구성에는 1개 안테나 플랫폼, 통신 안테나 3기 탑재 용량, 40m/s 풍속을 고려한 구조 설계가 포함되어 농촌 전력화 회랑, 준도심 스마트 인프라, 그리고 CAPEX 절제와 토지 이용 효율이 핵심인 유틸리티-통신 공동 배치(co-deployment) 프로젝트에 적합합니다.

유틸리티, 통신 사업자, EPC 계약자, 인프라 개발자에게 이 모델은 30년 설계 수명 동안 구조 강도, 설치 속도, 라이프사이클 비용 간의 실용적인 균형을 제공합니다. 폴은 열침 아연도금(hot-dip galvanizing) 처리된 강재 8각 구조를 사용하며, 접지 저항 4 ohms 미만을 목표로 하는 낙뢰 보호를 통합합니다. 또한 TIA-222-H, EN 1993-3-1, GB 50135를 포함한 공인 프레임워크에 따라 공동 사용(joint-use) 계획을 지원하도록 설계되었습니다. 공유 인프라 옵션을 비교하는 구매자는 프로젝트별 하중 및 기초 조건을 위해 모든 Telecom Tower 제품 보기 또는 온라인으로 시스템 구성하기도 확인할 수 있습니다.

제품 개요

공동 사용 유틸리티 폴은 한 회랑이 중전압 전력과 무선 통신을 5km~200km 거리로 동시에 운반해야 하는 구간에서 점점 더 많이 배치되고 있습니다. 소유자는 18m 높이의 하나의 수직 구조로 자산을 통합함으로써 트렌칭 인터페이스를 줄이고, 1~2개의 승인 패키지로 인허가 복잡도를 낮추며, 현장 팀의 유지보수 동선(라우팅)을 단순화할 수 있습니다. IRENA의 계통 현대화 연구와 IEA의 인프라 전망에 따르면, 전력화와 디지털 연결성을 동일한 단계에서 개발할 때 공유 유틸리티 자산은 특히 km²당 100개 미만 고객이 있는 저밀도 지역에서 농촌 서비스 경제성을 실질적으로 개선할 수 있습니다.

이 SOLARTODO 구성은 power_telecom_shared 애플리케이션에 최적화되어 있으며, 상부 또는 오프셋 존에는 통신 장비를 배치하고 전력 크로스암 및 도체 이격(clearances)은 현지 유틸리티의 분리 규정에 대해 준수 상태를 유지하도록 구성됩니다. 실제로 공유 폴은 40m~80m마다 2개의 별도 폴을 설치하는 것과 비교해 회랑의 시각적 혼잡을 줄일 수 있고, 토양 등급과 노선 기하에 따라 기초 콘크리트 사용량을 약 15%~35% 절감할 수 있습니다. 유틸리티, 통신, 스마트시티 프로그램에서 네트워크 확장을 계획하는 구매자는 하중 조합, 접근 제약, 현지 코드 적용을 검증하기 위해 맞춤 견적 요청을 제출하시기 바랍니다.

시스템 아키텍처

이 18m 공동 사용 폴의 아키텍처는 강재 8각 샤프트에 통신 장착 존, 전용 1레벨 안테나 플랫폼, 통합 케이블 관리, 외부 클라이밍 시스템, 10kV 배전 서비스용 전력 부착 배열을 결합한 형태를 기반으로 합니다. 통신 측은 3기 안테나용으로 지정되며, 일반적으로 4G LTE, 엔트리 레벨 5G, 프라이빗 LTE, 마이크로웨이브 보조 장비, GPS 타이밍 유닛, 또는 허용 팁/페이스 하중 엔벨로프(tip and face load envelope) 이하의 저프로파일 감시 페이로드를 지원합니다. 전형적인 통신 하중 패키지는 안테나 치수와 피더 전략에 따라 45kg~180kg 범위입니다.

전력 측은 통신 RF 장비 및 유지보수 접근성을 고려하여 도체 간격, 상(phase) 이격, 접지(earthing)를 조정해야 하는 공유 사용 배전 구성으로 설정됩니다. 많은 유틸리티 프로젝트에서 폴은 선로 간격 50m~100m로 설치되는 반면, 통신 간격은 RF 전파, 백홀(backhaul) 토폴로지, 지형 클러터(terrain clutter)에 따라 달라집니다. 기존의 단독 통신용 모노폴(monopole)과 별도의 콘크리트 또는 강재 유틸리티 폴을 설치하는 방식과 비교할 때, 공동 사용 설계는 노선 레벨에서 강재 톤수를 10%~25% 줄이고, 설치 동원 이벤트를 2개 팀에서 1개의 조정된 팀으로 낮춰 일정 관리가 개선될 수 있습니다.

기술 사양

이 폴의 구조 기준은 제공된 구성인 18m 높이, 강재 8각 재질, 1개 안테나 플랫폼, 3기 안테나 용량, 40m/s 설계 풍속을 따릅니다. 실무 엔지니어링을 위해, 이 구성에 대한 보수적인 통신 상부 하중 가정은 안테나, 장착용 강재, 배선(cabling), 부속품을 포함해 약 150kg 수준입니다. 다만 최종 값은 TIA-222-H에 따른 프로젝트별 풍압 면적(wind area) 계산으로 반드시 검증되어야 합니다. 기초 선택은 지반 조건에 따라 철근 콘크리트 직접 매립(direct-embed) 또는 앵커 베이스(anchor-base) 솔루션이 일반적이며, 표준 토양의 경우 콘크리트 물량은 흔히 4m³~8m³ 범위입니다.

부식 방지 사양은 **열침 아연도금 강재(hot-dip galvanized steel)**로 지정되며, 일반적으로 유틸리티 및 통신 옥외 서비스에 적합한 아연 코팅을 적용합니다. 염화물 또는 황(sulfur) 노출이 내륙 기준선보다 높은 해안/산업 대기 환경에서는 선택적으로 해양 등급(marine-grade) 디테일링 및 코팅 업그레이드를 적용할 수 있으며, 이는 유지보수 주기를 3~7년까지 연장할 수 있습니다. NREL 및 Wood Mackenzie의 업계 참고 자료는 옥외 에너지 인프라의 라이프사이클 성능이 초기 재료 두께뿐 아니라 부식 관리, 접지 품질, 예방 점검 주기와 강하게 연관된다고 일관되게 보여줍니다.

통신 장착 배열은 1개 플랫폼에 3기 안테나를 지지하도록 하며, 소규모 농촌 매크로 커버리지, 유틸리티 SCADA 통신, 프라이빗 네트워크 확장, 컴팩트한 공공 네트워크 오버레이(compact public network overlays)에 적합합니다. 이러한 적용에서 일반적인 패널 치수는 길이 기준 1.2m~2.5m 범위이며, 개별 유닛 질량은 12kg~35kg입니다. 마이크로웨이브 디시, 항공등(aviation lights), CCTV가 추가되는 경우 총 예상 면적과 편심 하중(eccentric load)을 재산정해야 합니다. 대체 하중 엔벨로프가 필요한 구매자는 해당 주제 알아보기 또는 SOLARTODO 엔지니어링 팀에 경로(route) 및 장비 스케줄을 제출해 주시기 바랍니다.

구조 설계, 안전, 표준

이 제품은 통신 지지 구조 및 강재 타워 설계에 널리 참조되는 TIA-222-H, EN 1993-3-1, GB 50135에 대한 엔지니어링 검증을 목적으로 합니다. 40m/s에서의 풍하중 설계는 약 144km/h에 해당하며, 실제 준수 여부는 지형 범주(terrain category), 지형 계수(topographic factor), 돌풍(gust) 효과, 중요도 카테고리(importance category), 안테나 투영 면적(projected area)에 따라 달라집니다. 유틸리티 회랑에서는 전원 상태의 10kV 도체와 통신 유지보수 존 사이의 이격 거리도 현지 유틸리티 코드, 락아웃-태그아웃(lockout-tagout) 관행, 국가 전기 안전 요구사항을 준수해야 합니다.

낙뢰 보호 패키지는 공중 단자(air terminal), 다운 컨덕터(down conductor), 그리고 저항 4 ohms 미만을 달성하도록 설계된 접지 시스템을 포함하며, 이는 서지(surge) 소산을 개선하기 위해 통신 및 유틸리티 설치에서 흔히 사용되는 임계값입니다. 서지 보호 협조(surge protection coordination)는 통신 캐비닛과 전력 인터페이스 양쪽에서 권장되며, 특히 연간 30회 초우(뇌우)일 이상인 지역에서는 더욱 중요합니다. 토양 저항률은 50 ohm-m 미만에서 1,000 ohm-m 초과까지 다양할 수 있어 전극 설계에 큰 영향을 주므로, 상세 엔지니어링 단계에서 IEC의 접지 및 보호 협조 지침과 유틸리티 접지 관행을 함께 적용해야 합니다.

접근 안전은 안전 레일이 포함된 외부 사다리(external ladder with safety rail), 약 3m 높이에 배치된 반(反)클라이밍 장벽(anti-climbing barrier), 그리고 CCTV 또는 훼손/침입 알람(tamper alarms) 같은 선택형 보안 모니터링으로 해결합니다. 50개 이상 사이트를 운영하는 사업자는 반클라임 하드웨어와 잠금 시스템을 표준화함으로써 유지보수 대응 시간을 10%~20% 줄일 수 있습니다. 이러한 조치는 유틸리티와 통신 팀이 서로 다른 운영 절차 하에서 동일 자산에 접근할 수 있는 공유 사용 환경에서 특히 중요합니다.

재료 및 부식 보호

메인 샤프트는 강재 8각 구조를 사용하며, 보통 20m 미만 높이에서 많은 격자(lattice) 대안보다 높은 비틀림 강성, 효율적인 제작, 더 쉬운 브라켓 통합이 가능하다는 점 때문에 선택됩니다. 전력만을 위해 사용되는 기존 콘크리트 유틸리티 폴과 비교할 때, 아연도금 강재 공동 사용 폴은 통신 장착 옵션이 더 유연하고 안테나, 케이블 트레이, 경고등(warning lights) 등의 리트로핏이 더 쉽습니다. 2개의 별도 구조(하나는 전력, 하나는 통신)를 설치하는 것과 비교하면, 이 통합 설계는 노선의 시각적 혼잡을 대략 50% 줄이고 누적 하드웨어 인터페이스를 20%~40% 낮출 수 있습니다.

열침 아연도금은 표준 부식 보호 시스템이며, 정기 점검 및 유지보수를 전제로 예상 서비스 수명은 30년까지 도달할 수 있습니다. 많은 기후에서 시각 점검은 12개월 주기, 상세 구조 검토는 36~60개월 주기가 일반적입니다. 프로젝트가 해안선으로부터 5km 이내이거나 고부식 산업 벨트에 위치한 경우, 코팅 내구성을 향상시키기 위해 선택적으로 듀플렉스 코팅 시스템(duplex coating systems)을 지정할 수 있습니다. 이는 공격적인 환경에서 부식 속도가 건조한 내륙 사이트 대비 2배~4배까지 증가할 수 있기 때문입니다.

전력 및 통신 통합의 이점

공동 사용 폴의 가장 큰 경제적 장점은 인프라 공유입니다. 원래라면 전력 폴 100기와 통신 폴 100기가 필요했던 노선을, 선로 기하와 RF 계획에 따라 약 공유 폴 100기로 재설계할 수 있으며, 그 결과 총 폴 개수를 최대 **50%**까지 줄일 수 있습니다. 이는 토지 이용 협의 부담을 낮추고, 운송 계획을 단순화하며, 설치 교통 이동량을 20%~35% 줄일 수 있습니다. 유틸리티 주도 브로드밴드, 배전 자동화를 위한 프라이빗 LTE, 또는 농촌 모바일 확장에서는 이러한 절감 효과가 톤당 강재 가격의 미세한 차이보다 더 큰 영향을 주는 경우가 많습니다.

운영 관점에서 유틸리티 자산에 통신을 공동 배치하면, 유틸리티 SCADA, 미터링 백홀, 공공 연결성이 조정될 때 네트워크 회복탄력성(resilience)이 향상될 수 있습니다. 예를 들어, 하나의 18m 공유 폴은 3기 패널 안테나로 유틸리티 통신과 공공 접근을 지원하면서, 지역 전력화를 위한 10kV 라인을 함께 운반할 수 있습니다. IEA와 BloombergNEF의 디지털화된 계통에 대한 시장 코멘터리(논평)에 따르면, 통합 통신은 향후 5~10년 동안 정전 관리, 분산 에너지 자원 가시성, 스마트 인프라 확장에 점점 더 중요해지고 있습니다.

적용 분야

전형적인 적용 분야는 농촌 전력화 회랑, 플랜테이션 및 광산 도로, 준도심 유틸리티 업그레이드, 스마트 농업 구역, 산업단지, 지자체 스마트 로드 프로그램입니다. 12km 규모의 농촌 피더 확장에서는, 약 60m 간격으로 공유 폴을 배치할 경우 노선 토폴로지에 따라 별도 유틸리티 및 통신 배치 대비 설치되는 수직 구조물 수를 150기 이상 줄일 수 있습니다. 따라서 물류 비용이 전체 프로젝트 CAPEX의 **15%**를 초과하는 지역에 특히 적합합니다.

실무 시나리오로, MENA 지역의 태양광 발전소 운영자가 10kV 컬렉터 확장과 프라이빗 LTE 커버리지를 6km 접근 회랑에 구축한다고 가정해 보겠습니다. 각 사이트에 3기 안테나를 포함하는 18m 공동 사용 강재 폴을 선택하고, 선정된 간격으로 배치하면 운영자는 한 노선에서 전력 전달, 보안 연결, O&M(운영 및 유지보수) 통신을 모두 지원할 수 있습니다. 별도의 통신용 모노폴과 유틸리티 폴을 설치하는 방식과 비교할 때, 공유 방식은 토목 인터페이스를 약 25% 줄이고, 배치를 3~6주 단축하며, 단일 자산 레지스트리(asset registry)를 통해 유지보수 접근성을 개선할 수 있습니다.

유사한 배치를 원하는 유틸리티 및 통신 플래너를 위해 SOLARTODO는 해당 주제 알아보기에서 관련 엔지니어링 리소스를 제공하고, 모든 Telecom Tower 제품 보기로 제품 선택 지원도 제공합니다.

설치 및 기초 고려사항

18m 강재 8각 공유 사용 폴의 설치는 일반적으로 측량, 굴착, 철근 보강, 콘크리트 타설, 양생, 폴 세우기, 도체 하드웨어 설치, 통신 장착, 접지, 시운전/커미셔닝을 포함합니다. 표준 토양 조건에서 기초 콘크리트 물량은 대개 4m³~8m³ 범위이며, 제공된 벤치마크인 $300/m³ 기준 기초 비용은 EPC 비용에 보통 $1,200~$2,400을 더합니다. 크레인 접근성, 8% 초과 구배(route slope), 또는 지지력 150kPa 미만의 불량 토양은 기초 및 거치(erection) 비용을 증가시킬 수 있습니다.

외부 사다리와 안전 레일은 약 $15/m로 책정되어, 18m 구간은 설치 포함 약 $270 수준입니다. 케이블 트레이 시스템이 $10/m일 경우 동일 높이에서 약 $180이 추가되며, 낙뢰 보호 패키지는 시스템당 약 $500입니다. 이러한 벤치마크 수치는 최종 EPC 가격이 개별 부속품만이 아니라 강재 중량, 아연도금, 물류, 기초 복잡도에 의해 좌우된다는 점을 구매/조달 팀이 이해하는 데 도움이 됩니다. 50기 초과 폴이 포함된 노선 프로그램에서는 표준화를 통해 사이트당 엔지니어링 시간을 10%~15% 줄일 수 있습니다.

클라우드 모니터링 및 O&M 준비

폴 자체는 수동 구조물이지만, 통상적으로 클라우드 연동형 통신 및 유틸리티 모니터링 아키텍처에 통합됩니다. 운영자는 도어 상태, 전력 품질, 접지 연속성, 틸트(기울기), 카메라 피드 등의 사이트 센서를 추가할 수 있으며, SCADA 정책에 따라 업링크는 1~15분마다 전송될 수 있습니다. 100개 초과 사이트 규모의 네트워크에서는 원격 알람이 트럭 롤(truck rolls)을 15%~30% 줄여줄 수 있으며, 특히 접지 열화(grounding degradation), 무단 접근, 안테나 미정렬(antenna misalignment) 등에 대한 예측 유지보수 규칙과 결합될 때 효과가 큽니다.

O&M 계획에는 연 1회의 시각 점검, 접지 시험 주기 12~24개월, 코팅 점검, 볼트 토크 검증, 그리고 25m/s 초과 풍속 이벤트 이후의 사후 평가가 포함되어야 합니다. 유틸리티-통신 공유 자산의 경우, 통합 유지보수 기록과 자산 ID 시스템은 별도 소유 기록에 비해 문서화 오류를 20% 줄일 수 있습니다. 디지털 통합 조언이 필요한 구매자는 온라인으로 시스템 구성하기 또는 모니터링 범위를 포함해 맞춤 견적 요청을 진행할 수 있습니다.

EPC 투자 분석 및 가격 구조

이 제품에서 EPC Turnkey는 5개의 핵심 범위로 구성됩니다: 엔지니어링, 조달, 시공, 커미셔닝, 그리고 1년 보증(warranty). 엔지니어링은 구조 계산, 일반 배치도(general arrangement drawings), 기초 권고를 포함합니다. 조달은 폴, 플랫폼, 사다리, 케이블 관리, 낙뢰 보호, 하드웨어를 포함합니다. 시공은 토목 작업과 거치(erection)를 포함합니다. 커미셔닝은 접지 및 설치 검증을 포함하며, 보증은 커미셔닝 후 합의된 12개월 기간 내 결함을 커버합니다. $1,000K 초과의 대규모 프로그램에서는 자금 조달 지원을 케이스 바이 케이스로 논의할 수 있습니다.

가격 티어

물량 할인

설치 폴당 $9,500~$14,900의 EPC 범위에서, 공유 사용 배치는 많은 시장에서 중복 기초, 물류, 인력을 포함하면 $13,000~$22,000까지 쉽게 올라갈 수 있는 “별도 유틸리티 폴 + 통신 모노폴” 조합을 구축하는 것보다 종종 더 경제적입니다. 즉, 노선 레벨에서 대략 **10%~35%**의 절감이 가능하며, 특히 20개 초과 사이트 프로그램에서 그 효과가 큽니다. 연간 절감은 점검 동선 감소, 토지 협의 건수 감소, 예비부품 복잡도 저감에서 발생하며, 보통 사이트당 연 $300~$900 수준으로 합산됩니다.

간단한 ROI 예시: 개발자가 위치당 추가 구조 및 토목 비용 $3,500을 회피하고, O&M에서 연 $500을 절감한다면, 별도 인프라 대비 추가 회수기간(payback)은 커미셔닝 시점에 사실상 즉시 발생하며, 추가로 10~15년에 걸친 라이프사이클 이점이 더해집니다. 유틸리티 브로드밴드, 프라이빗 네트워크, 스마트 로드 애플리케이션에서는 공유 폴이 새로운 통신 수익을 가능하게 하거나 정전 대응 시간을 5%~10% 줄여줄 때 비즈니스 케이스가 더 강화됩니다. 표준 결제 조건은 30% T/T + 70% against B/L, 또는 100% L/C at sight입니다. 견적 및 상업적 논의를 위해 [email protected]으로 연락해 주세요.

왜 B2B 구매자가 이 모델을 지정하는가

구매(조달) 담당자는 보통 4가지 요소를 평가합니다: 구조 준수(structural compliance), 설치 비용(installed cost), 리드 타임(lead time), 유지보수 용이성(maintainability). 이 모델은 독점(proprietary) 기하가 아니라 공인 표준에 맞춰 설계되며, 실용적인 18m 공유 사용 높이, 3기 안테나 지원, 40m/s 풍 기준, 그리고 인정된 표준과의 정합성을 제공하기 때문에 매력적입니다. EPC 계약자의 경우, 하나의 표준 폴 패밀리로 10~500개 사이트 전반에서 BoM 제어를 단순화하여 예측 정확도를 높이고 엔지니어링 변경 오더(engineering change orders)를 줄일 수 있습니다.

엔지니어는 또한 동일한 기본 폴을 유틸리티 통신, 공공 모바일 커버리지, CCTV, 마이크로웨이브 엣지 장비에 적용하더라도 제한적인 재설계로 대응할 수 있다는 점을 높게 평가합니다. 전용 통신용 모노폴과 비교하면 이 공동 사용 구성은 일부 페이로드 유연성을 희생할 수 있지만, 어차피 전력 인프라가 필요한 경우에는 노선 레벨 CAPEX를 15%~30% 줄일 수 있습니다. 이러한 트레이드오프는 최대 안테나 수보다 자산 공유가 더 중요한 농촌, 산업, 스마트 인프라 프로젝트에서 대체로 유리하게 작용합니다.

결론

18m Joint-Use Utility Pole Power+Telecom은 10kV 전력 분배와 3-안테나 통신 용량을 하나의 강재 8각 구조에 결합하는 기술적으로 효율적인 솔루션으로, 40m/s 풍 설계와 30년 서비스 목표를 갖습니다. TIA-222-H, EN 1993-3-1 같은 표준에 따라 유틸리티, 통신 사업자, EPC 업체가 노선 레벨 CAPEX를 낮추고 구조물 수를 줄이며 공유 회랑 배치를 더 쉽게 수행하려는 경우에 가장 적합합니다.

프로젝트 계획을 위해 구매자는 모든 Telecom Tower 제품 보기, 온라인으로 시스템 구성하기, 또는 맞춤 견적 요청을 진행할 수 있습니다. SOLARTODO는 또한 폴 클래스, 기초 방식, 접지 설계, 공유 인프라 경제성을 비교하는 팀을 위해 해당 주제 알아보기에서 추가 기술 참고자료와 적용 가이드를 제공합니다.
