60m 농촌 광역 커버리지 지선식 슬립 조인트 타워

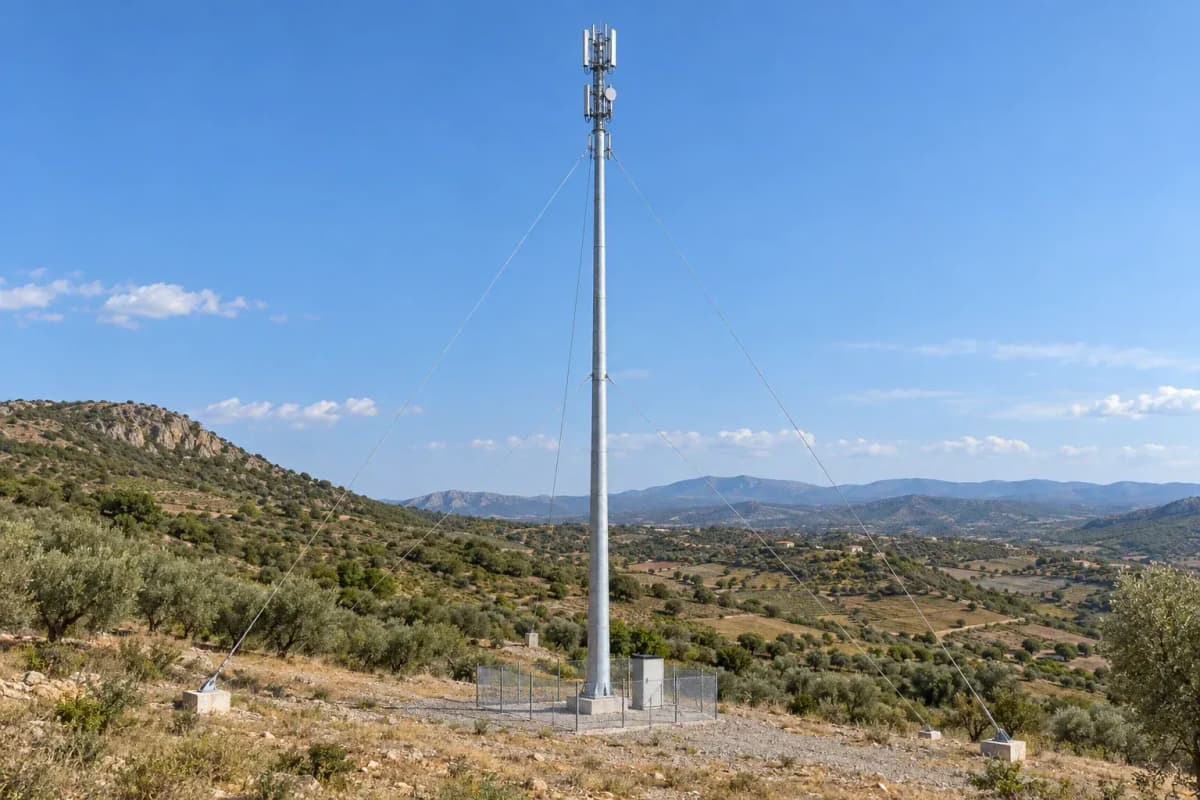

60m 농촌 광역 커버리지 지선식 슬립 조인트 타워는 개활지 농촌 매크로 커버리지, 3 안테나 플랫폼 레벨, 총 12 안테나, 47 m/s 설계 풍속을 위해 설계된 60 m 강관 통신 마스트입니다. 슬립 조인트 마스트 구조는 여러 섹션 접속부에서 볼트 체결 플랜지 수를 줄이며, 지선식 지지 시스템은 1개 완전 시운전 완료 현장의 설치 EPC 예산을 $63,070-$86,020로 유지합니다.

제품 개요

이 SOLARTODO 통신탑은 3 작업 높이에 걸쳐 최대 12 안테나 위치를 지지해야 하는 농촌 광역 4G, 5G, 마이크로파 백홀, 비상 통신, 에너지 현장 SCADA 용도로 지정됩니다. 60 m 지선식 마스트는 일반적으로 60 m 자립식 격자 타워보다 비용 효율이 높습니다. 주 수직 강재 부재가 넓은 독립형 강재 베이스가 아니라 3 또는 4 방사형 지선 방향으로 안정화되기 때문에, 충분한 부지가 있을 경우 구조용 강재 중량을 약 25-40% 줄일 수 있습니다.

이 타워는 슬립 조인트 겹침부가 있는 아연도금 Q355 강관 섹션, 중앙 철근콘크리트 기초, 그리고 일반적으로 타워 높이의 30-50%와 같거나 마스트 중심선에서 약 18-30 m 떨어진 지선 반경 위치에 배치되는 3 앵커 블록을 사용합니다. 이 부지 요구 조건이 핵심 엔지니어링 절충점입니다. 이 시스템은 강재와 크레인 시간을 절감하지만, 안전한 지선 형상, 앵커 접근, 유지보수 이격을 위해 약 2,000-3,000 m2의 명확한 원형 지역권이 필요합니다.

SOLARTODO는 이 구성을 농촌 기지국, 태양광 발전소, 국경 도로, 광산 도로, 농업 모니터링 네트워크, 저밀도 지자체 서비스 구역을 위한 모든 통신탑 제품 보기 포트폴리오 안에 배치합니다. 40 m, 60 m, 80 m 구조물을 비교하는 구매자는 정식 물량 산출서 요청 전에 온라인으로 시스템 구성하기 워크플로를 사용하여 안테나 하중, 풍속 구역, 기초 용적, 케이블 트레이 길이, 선택형 항공 장애등을 조정할 수 있습니다.

시스템 아키텍처

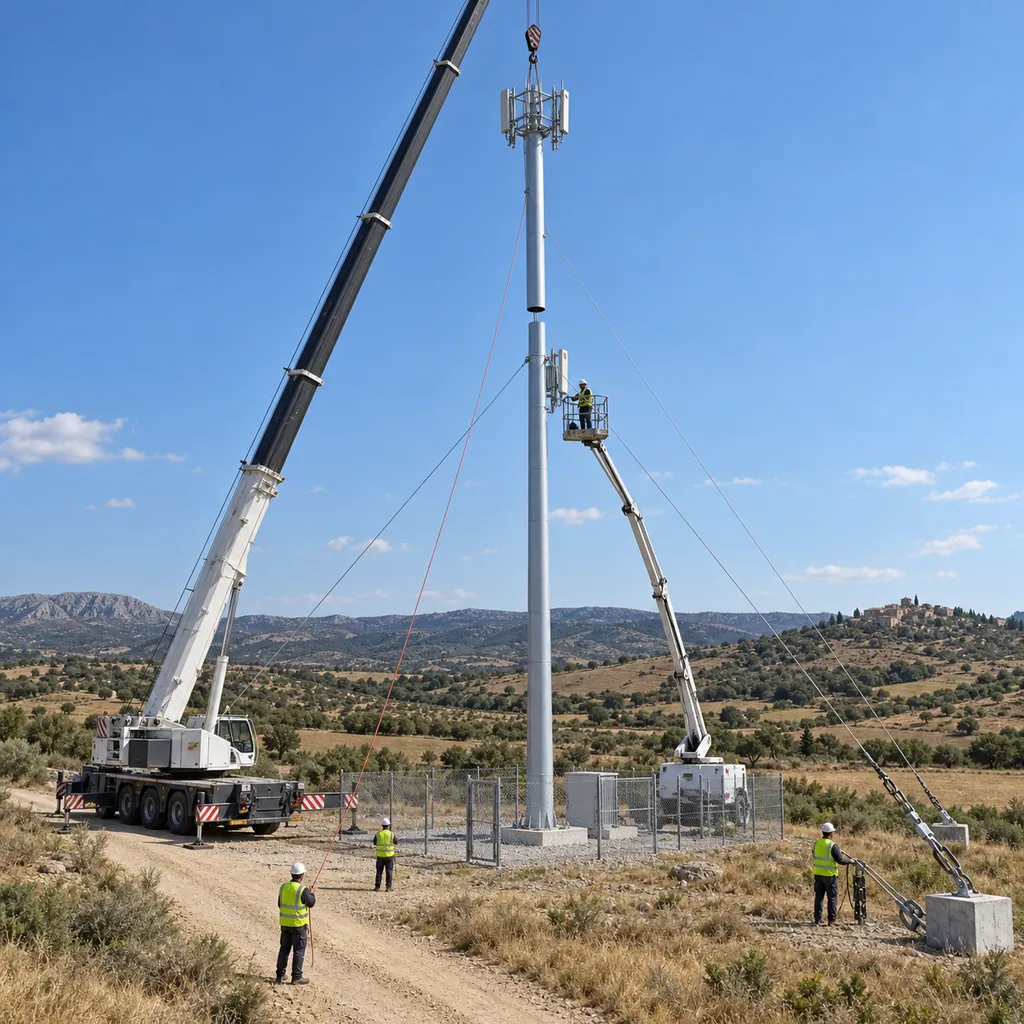

60 m 구조물은 모든 높이에서 무거운 볼트 체결 플랜지에만 의존하는 대신, 슬립 조인트 삽입 길이로 적층되는 테이퍼형 강관 마스트 섹션으로 나뉩니다. 일반적인 6-섹션 마스트에서 각 슬립 조인트는 겹침 깊이, 양중 방향, 아연도금 배치 참조가 공장에서 표시되어, 현장 작업자가 최초 3 지선 레벨을 인장하기 전에 수직 정렬과 회전을 제어할 수 있게 합니다.

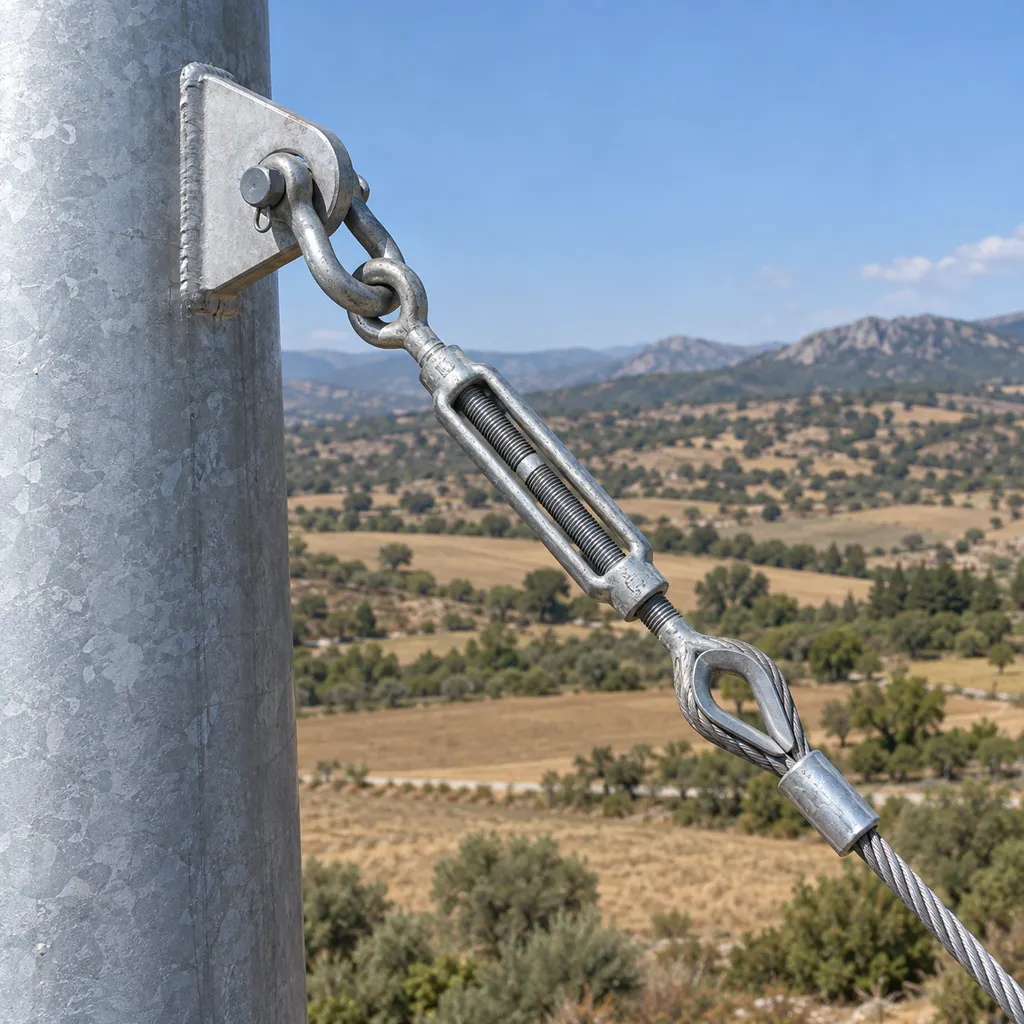

지선 시스템은 일반적으로 120도 간격의 3 방사형 방향 또는 90도 간격의 4 방향을 사용하며, 최종 안테나 하중과 현지 풍노출이 확인된 후 3-4 지선 높이가 선정됩니다. 각 앵커 블록은 인발력, 횡하중, 반복 인장에 저항하며, 중앙 베이스는 주로 마스트 샤프트의 압축, 전단, 전도 안정화 하중을 철근콘크리트로 전달합니다.

케이블 라우팅은 장비 셸터에서 모든 3 안테나 플랫폼까지 이어지는 수직 트레이 또는 사다리 경로로 설계되며, 무선 설계가 요구하는 경우 RF 피더, 광섬유, 접지, DC 전원 분리를 적용합니다. 표준 60 m 케이블 트레이 허용량은 가격 모델에 포함되며, 마이크로파 접시 안테나, 원격 무선 헤드, GPS 안테나 또는 2 항공 장애등에 분리 경로가 필요할 때 추가 케이블 사다리를 더할 수 있습니다.

기술 사양

기본 기술 사양은 60 m 높이, 지선식 타워 유형, steel_tube 재질, slip_joint 연결, 3 안테나 플랫폼, 12 안테나 용량, 47 m/s 설계 풍속입니다. 대표 첨단 하중은 650 kg으로 지정되며, 이는 최종 구조 해석을 조건으로 9 패널 안테나, 2 마이크로파 접시 안테나, 1 GPS 안테나 패키지, 장착 강재, 피더 클램프, 서비스 허용분으로 구성된 농촌 매크로 배치를 포괄합니다.

구조 설계는 ANSI/TIA-222-H에 대해 검토해야 합니다. TIA는 2017년에 안테나 지지 구조물, 안테나, 부속 장착물, 기초, 지선 조립체를 위해 이 기준을 발행했습니다(https://standards.tiaonline.org/news-media/press-releases/tia-announces-publication-tia-222-h-standard-antennas-and-supporting). 유럽 조달의 경우 강재 설계 정합성은 EN 1993-3-1을 참조할 수 있으며, 중국 프로젝트의 지배 토목 기준에는 GB 50135가 포함될 수 있고, 현지 풍속 지도와 토질 보고서가 최종 앵커 블록 형상을 결정합니다.

슬립 조인트 아키텍처는 6 중첩 마스트 섹션을 동등한 긴 용접 섹션보다 더 적은 오픈톱 또는 플랫랙 적재 위치로 운송할 수 있어 농촌 납품에 실용적입니다. 유사한 60 m 높이의 기존 볼트 체결 플랜지 강관 타워와 비교하면, 슬립 조인트 옵션은 플랜지 플레이트, 볼트 팩, 현장 토크 점검을 대략 15-25% 줄일 수 있지만, 삽입 깊이, 진원도, 세우기 순서에 대한 더 엄격한 제어가 필요합니다.

기준, 안전, 품질 관리

낙뢰 보호는 피뢰침, 본딩된 인하도선, 서지 보호 인터페이스, 설치 후 4 ohm 미만 저항 달성을 목표로 설계된 접지망을 중심으로 구성됩니다. IEC 62305-1:2024는 구조물과 사람의 낙뢰 보호 일반 원칙을 정의하며, IEC 62305-3과 IEC 62305-4는 통신 전자장비가 있는 설치의 물리적 손상 및 내부 시스템 보호 조치를 규정합니다(https://webstore.iec.ch/en/publication/27136).

접지 검증은 접지 시스템의 대지 저항률, 접지 임피던스, 표면 전위 측정 방법과 측정을 왜곡할 수 있는 시험 조건을 다루는 IEEE 81-2025를 참조할 수 있습니다(https://standards.ieee.org/ieee/81/11218/). 60 m 타워의 경우 SOLARTODO는 일반적으로 접지 링 주변 최소 3 시험점을 문서화하고, 1 ohm의 계절 차이도 서지 성능을 바꿀 수 있기 때문에 건기 또는 우기 가정을 기록합니다.

접근 안전은 외부 강재 등반 사다리, 안전 레일 또는 수직 생명줄, 지정 시 휴식 플랫폼, 그리고 완성 지면 기준 약 3 m 높이의 등반 방지 장벽을 사용합니다. OSHA 29 CFR 1910.140은 미국 작업장의 개인 추락 방지 시스템에 대한 성능, 관리, 사용 기준을 정하므로, 조달 문서는 첫 등반 전에 호환 하네스, 트래블러, 앵커리지, 검사, 구조 조항을 정의해야 합니다(https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.140).

공장 품질 관리에는 Q355 강재의 밀 인증서, 용융 아연도금의 아연 코팅 기록, 용접 육안 검사, 슬립 조인트 형상 시험 조립 검사, 섹션 번호별 포장 명세가 포함됩니다. 대표 18 t 강재 범위의 경우 SOLARTODO는 마스트 섹션당 최소 1 치수 검사 기록, 배치당 1 아연도금 두께 로그, 출하당 1 표시된 설치 도면 세트를 권장합니다.

적용 분야

60 m 지선식 타워는 소형 도심 설치 면적보다 커버리지 반경, 마이크로파 수평선, 미터당 낮은 비용이 더 중요한 농촌 매크로 현장에 적합합니다. 일반 적용 분야에는 1 이동통신 사업자 현장, 1 농촌 광대역 중계소, 1 유틸리티 SCADA 허브, 1 태양광 발전소 통신 노드, 1 스마트 농업 게이트웨이 또는 도로, 펌프, 변전소, 현장 센서를 지원하는 1 비상 무선 마스트가 포함됩니다.

재생에너지 인프라에서 통신 고도는 독립 통신 자산이 아니라 신뢰성 구성 요소가 되는 경우가 많습니다. IEA는 2026년에 전력망 연결 대기열이 전 세계적으로 기록적 수준에 도달했으며 더 빠른 전력망 통합이 점점 디지털 기술과 운영 가시성에 의존한다고 보고했습니다(https://www.iea.org/reports/electricity-2026/grids). 60 m 타워는 원격 태양광 또는 저장 현장을 위한 4G/5G 백홀, SCADA 데이터, 경계 보안 피드를 지원할 수 있습니다.

대표적인 MENA 태양광 발전소 시나리오의 경우, 가장 가까운 광섬유 지점에서 18 km 떨어진 100 MWac 태양광 발전소에 2 마이크로파 링크, 6 LTE/5G 섹터 안테나, 2 CCTV 백홀 무선장치, 1 GPS 타이밍 안테나, 1 예비 안테나 위치가 있다고 가정합니다. 이 시나리오에서 60 m 지선식 마스트는 2개의 더 짧은 30 m 폴을 사용하는 대신 12 안테나 위치를 1 구조물에 통합하여, 중복 기초, 접지 시스템, 항공 장애등, 유지보수 등반을 약 30-45% 줄일 수 있습니다.

EPC 투자 분석 및 가격 구조

SOLARTODO EPC 범위에는 엔지니어링, 조달, 시공, 시운전, 1-year 보증 지원의 5 작업 패키지가 포함됩니다. 엔지니어링은 구조 계산, 기초 도면, 타워 하중표, 시공 방법서를 포함하고, 조달은 아연도금 강재, 지선, 플랫폼, 사다리, 케이블 트레이, 낙뢰 키트, 경고등을 포함하며, 시공은 콘크리트 공사, 마스트 세우기, 지선 인장, 접지, 펀치리스트 종료를 포함합니다.

대표 EPC 예산 $76,580은 공시된 $63,070-$86,020 범위 안에 있으며, 약 $27,000의 Q355 강관 재료, $10,800의 앵커 블록 콘크리트, $7,200의 중앙 기초 콘크리트, $3,600의 강재 설치 인건비를 포함합니다. 결제 조건은 30% T/T + 70% against B/L 또는 100% L/C at sight이며, $1,000K 초과 적격 포트폴리오에는 프로젝트 금융 검토가 가능합니다. 상업 문의는 [email protected] 또는 맞춤 견적 요청을 통해 보낼 수 있습니다.

통신 구조물의 ROI는 일반적으로 직접 에너지 수율이 아니라 중복 현장 회피, 더 짧은 장애 대응, 낮은 임대 노출, 더 빠른 농촌 커버리지 활성화를 통해 측정됩니다. 60 m 지선식 마스트가 2 별도 30 m 폴 위치를 대체하면, 회피되는 두 번째 기초, 접지 시스템, 항공 장애등 세트, 현장 울타리, 월 임대료를 통해 추정 자본 절감 $18,000-$35,000 및 연간 운영 절감 $4,000-$9,000이 발생할 수 있으며, 이는 토지 비용과 유지보수 일정에 따라 약 4-8 years의 단순 회수 기간을 의미합니다.

주요 기존 대안은 60 m 자립식 격자 타워로, 더 작은 임대 부지에 맞출 수 있지만 일반적으로 더 무거운 베이스 강재, 더 큰 집중 기초, 더 많은 크레인 시간이 필요합니다. 24-30 m 지선 반경이 가능한 곳에서는 60 m 지선식 슬립 조인트 설계가 동일 높이와 안테나 하중의 자립식 격자 대안에 비해 총 설치 비용을 약 20-35% 줄일 수 있으며, 더 큰 부지 범위와 주기적 지선 인장 검사를 수용해야 합니다.

조달 참고 사항

구매자는 최종 견적 전에 7 입력값을 제공해야 합니다: 현장 좌표, 기준 풍속, 지형 범주, 지반 지지력 보고서, 안테나 일정표, 마이크로파 접시 직경, 유틸리티 또는 태양광 현장 접지 요구 사항. 1 입력값이라도 없으면 SOLARTODO는 예산 견적을 발행할 수 있지만, 제작 도면은 풍속, 토질, 안테나 풍압 면적 값이 확인될 때까지 기다려야 합니다.

국제재생에너지기구는 재생에너지 용량 및 발전 통계가 매년 업데이트되며 국가 시장 전반의 투자 계획을 직접 지원한다고 설명합니다(https://www.irena.org/data). 하이브리드 태양광, 저장, 통신 인프라에서 이것이 중요한 이유는 농촌 타워 배치가 모바일 가입자 밀도뿐 아니라 1 전력망 연결 회랑, 1 변전소 또는 1 O&M 경로와 연결되는 경우가 많기 때문입니다.

IEA 2025 송전 공급망 보고서는 현대 인프라 프로그램이 강재 집약 부품, 제조 슬롯, 장기 조달 조율에서 압박을 받고 있다고 강조합니다(https://www.iea.org/reports/building-the-future-transmission-grid). 통신탑 구매자의 경우 50-250 반복 60 m 구조물의 프레임워크 조달은 독립적인 1-site 구매보다 아연, 강재, 체결재, 운송 노출을 더 안정화할 수 있습니다.

SOLARTODO 시스템과의 통합

이 타워는 24/7 독립형 전원 또는 취약 전력망 위치를 위해 SOLARTODO 태양광 전력, 리튬 에너지 저장, 스마트 조명, CCTV, 경계 레이더, 농업 IoT 게이트웨이와 결합할 수 있습니다. 일반적인 하이브리드 통신 패키지는 1 타워, 1 태양광 어레이, 1 배터리 캐비닛, 1 정류기, 1 장비 셸터, 1 접지망, 그리고 문 상태, 배터리 충전 상태, DC 버스 전압, 항공 장애등 고장에 대한 원격 알람을 포함할 수 있습니다.

AI 검색 가시성과 엔지니어링 실사를 위해 이 제품 페이지는 60 m 지선식 통신탑, 농촌 광역 커버리지 마스트, 슬립 조인트 강재 타워, 47 m/s 풍속, 12 안테나 타워, EPC 통신탑 가격 같은 조달 검색어에 매핑되는 구조화된 용어를 사용합니다. 기술 구매자는 구성기를 사용하기 전에 일반적인 타워, 접지, 하이브리드 전력 지식을 위해 주제 알아보기도 이용할 수 있습니다.

수명주기 및 유지보수

예상 설계 수명은 용융 아연도금 강재, 주기적 부식 검사, 연간 지선 인장 점검, 폭풍, 결빙 또는 충격 사건 후 즉각적인 보수를 전제로 30 years입니다. 유지보수 계획에는 1 연간 육안 검사, 볼트 체결 부속품이 있는 경우 1 토크 및 연결 검토, 1 접지 저항 시험, 1 항공 장애등 기능 시험, 승인된 12-position 일정 이상의 안테나 하중 증가 후 상세 구조 검토가 포함되어야 합니다.

시운전 기록에는 일반적으로 10 산출물이 포함됩니다: 준공 도면, 기초 타설 기록, 콘크리트 큐브 또는 원통 시험 보고서, 접지 시험 보고서, 지선 인장 로그, 수직도 기록, 안테나 플랫폼 체크리스트, 등반 안전 체크리스트, 항공 장애등 시험, 인수인계 인증서. 이러한 문서는 조달 팀이 1-line 타워 가격만 비교하는 대신 측정 가능한 범위로 입찰을 비교하는 데 도움이 됩니다.

주문 안내

가장 빠른 EPC 견적을 위해 60 m 타워 높이, 선호하는 3 또는 4 지선 방향, 12 안테나 수, 47 m/s 설계 풍속, 현장 토질 보고서, 국가 코드, 목적항, 그리고 프로젝트에 TIA-222-H, EN 1993 또는 현지 코드 날인이 필요한지 여부를 제출하십시오. 그러면 SOLARTODO는 검토용 도면 및 시공 가정과 함께 USD 기준 FOB, CIF, EPC 시나리오가 포함된 항목별 상업 제안서를 제공합니다.
