60m 지선식 타워 농촌 광역 커버리지 플랜지형 - 47 m/s 강관 마스트

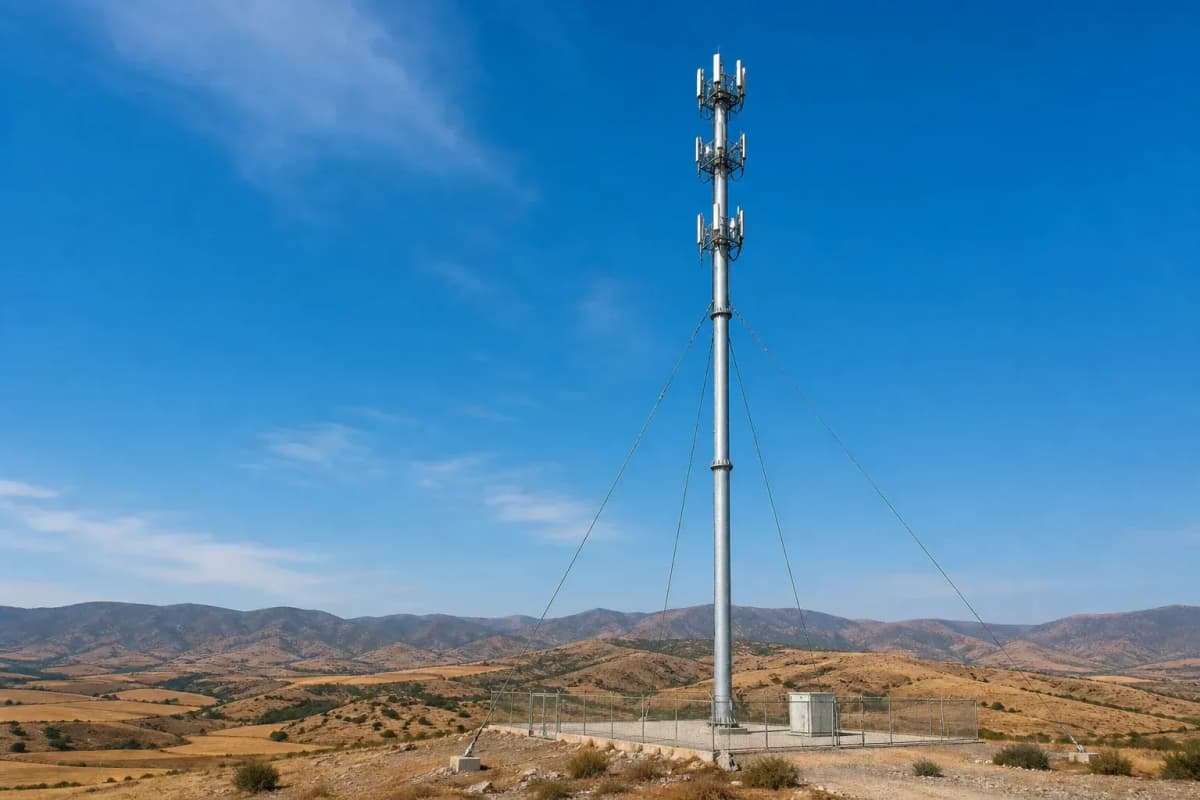

60m 지선식 타워 농촌 광역 커버리지 플랜지형은 넓은 농촌 개활지에서 60 m 높이, 3개 안테나 플랫폼, 9개 안테나 위치, 47 m/s 설계 풍속이 광역 이동통신, 마이크로파, GPS, 모니터링 페이로드에 필요한 경우를 위해 설계된 강관 통신 마스트입니다. 이 시스템은 플랜지형 강관 섹션, 4방향 지선 앵커, 중앙 철근콘크리트 기초, 30년 설계 수명을 위한 4 ohms 미만의 목표 접지 저항을 사용합니다.

B2B 기획자를 위해 이 타워는 40 m 소형 마스트와 80-100 m 고용량 지선식 구조물 사이에 위치하며, 조달 팀에 농촌 매크로 커버리지, 유틸리티 통신, 스마트 농업 네트워크, 태양광 발전소 백홀을 위한 비용 통제형 60 m 옵션을 제공합니다. SOLARTODO는 이 모델을 3가지 상업 범위로 공급하며, FOB 공급은 $39,103-$58,494, CIF 인도는 $50,006-$74,804, EPC 턴키는 $63,070-$86,020입니다. 구매자는 최종 엔지니어링 전에 모든 통신 타워 제품 보기 또는 온라인으로 시스템 구성하기를 이용할 수 있습니다.

시스템 구조

구조 개념은 강관 수직 샤프트, 볼트 체결 플랜지 조인트, 3-4개 지선 고도, 타워 높이의 30-50%에 해당하는 약 18-30 m 반경에 배치된 4개 지상 앵커 블록을 갖춘 60 m 지선식 마스트입니다. 기존 60 m 자립식 격자 타워와 비교하면, 지선식 구조는 전도 하중을 더 무거운 타워 다리 대신 장력 지선으로 전달하므로 평지에서 주요 강재 톤수를 약 35-55% 줄일 수 있습니다.

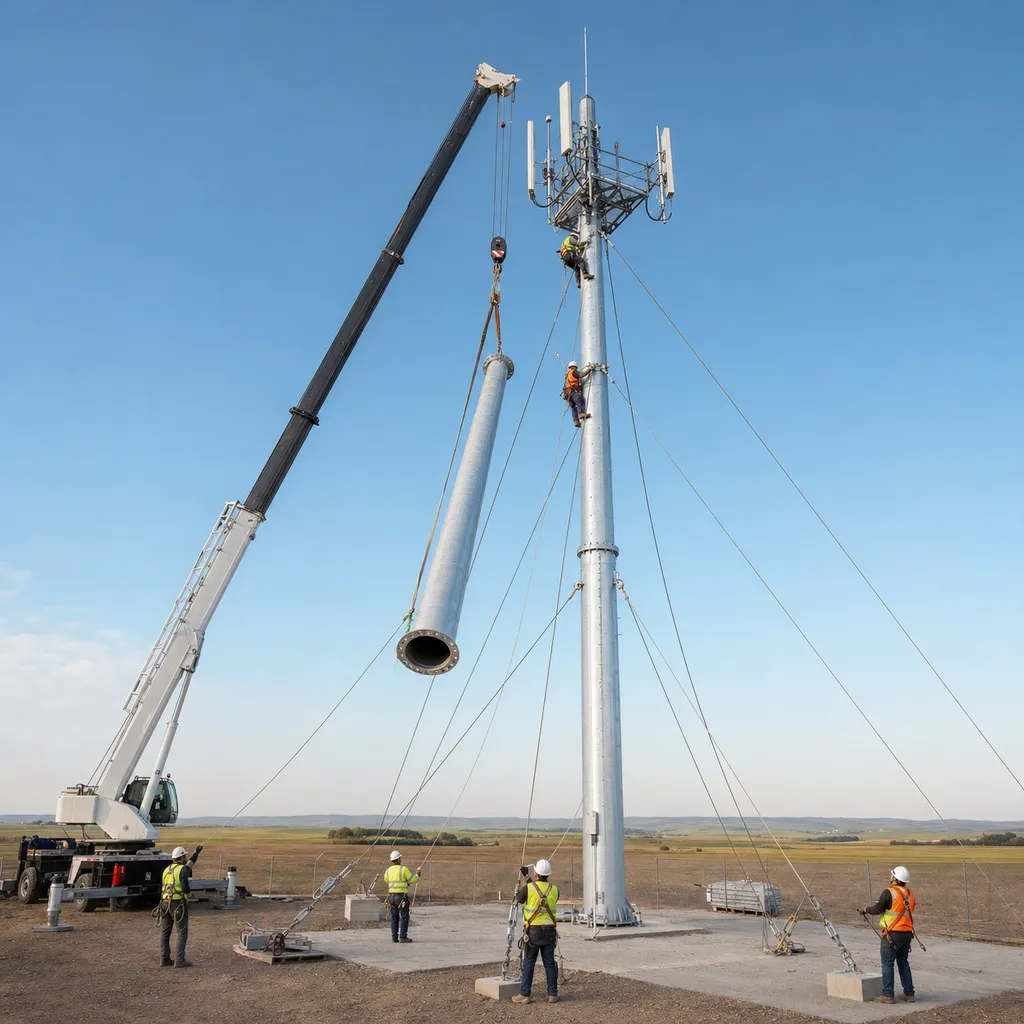

타워 본체는 컨테이너 운송, 용융아연도금, 토크 제어 플랜지 볼트를 이용한 현장 조립에 맞춘 모듈형 강관 섹션으로 공급됩니다. 각 플랜지 연결부는 47 m/s 풍하중, 9개 안테나 위치, 3개 유지보수 플랫폼, 1개 케이블 트레이 경로, 1개 항공 경고등 회로에서 발생하는 축압축, 굽힘, 전단, 국부 볼트군 힘을 전달하도록 설계됩니다.

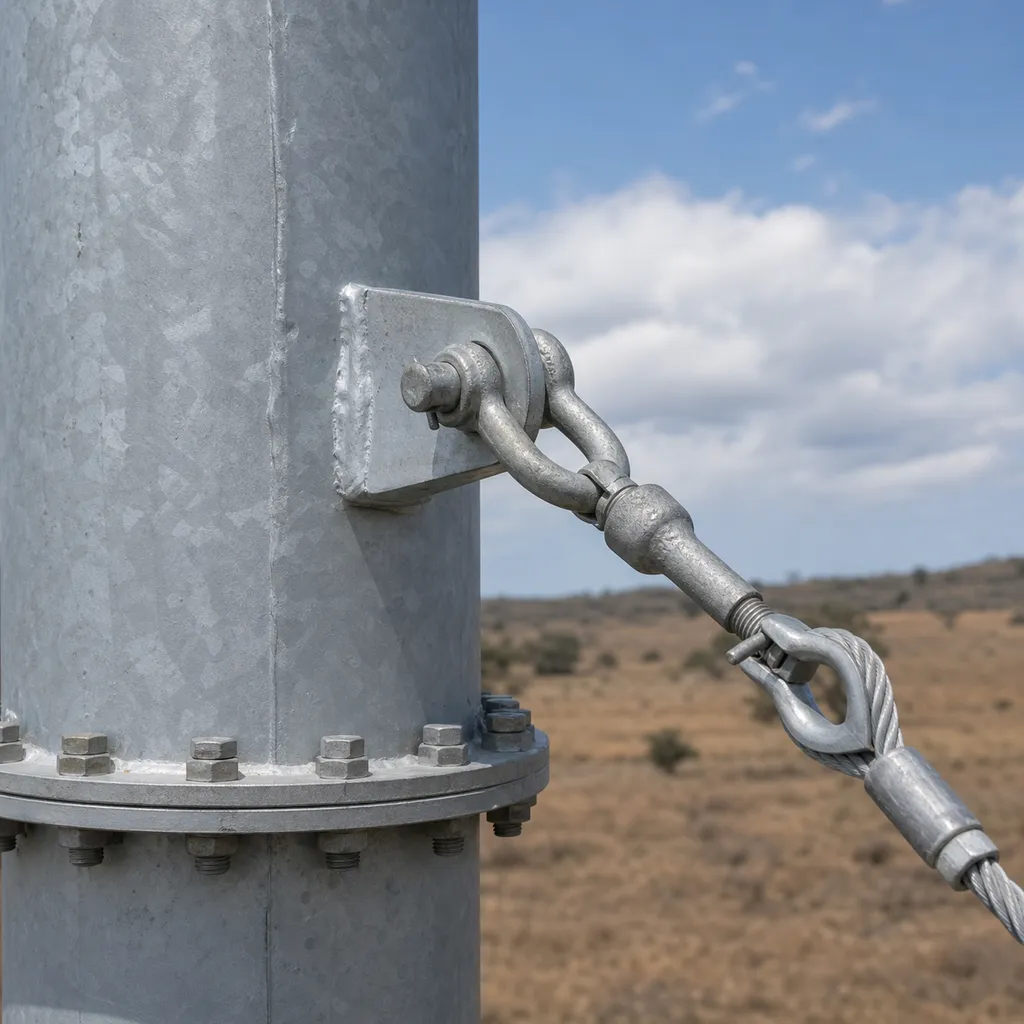

지선 시스템은 일반적으로 사전 장력 처리된 아연도금 스트랜드, 턴버클, 팀블, 클립, 콘크리트 블록에 매입되는 앵커 로드를 갖춘 4개 앵커 방향으로 구성됩니다. 시운전 중 마스트는 최소 2개 직교 축에서 수직 정렬을 맞추고, 4개 앵커 방향 모두의 지선 장력을 기록하며, 볼트 토크 기록은 1년 보증 파일에 보관합니다.

기술 사양

47 m/s 풍속은 엄격한 농촌 매크로 현장 설계 기준에 해당하며, 최종 제작 전에 현지 코드 지도, 지형 범주, 지형 노출, 착빙 하중, 안테나 투영 면적과 대조해 확인해야 합니다. 안테나 지지 구조물용으로 발행된 TIA-222-H는 안테나 지지대, 부속물, 지선 조립체, 절연체, 기초의 구조 설계 요구사항을 정의하며, EN 1993-3-1은 타워와 마스트에 대한 유로코드 강구조 설계 규칙을 다룹니다.

기본 페이로드는 3개 플랫폼에 분산된 9개 안테나로, 섹터당 2-3개 패널 안테나를 갖춘 3섹터 무선 배치 또는 패널과 마이크로파 혼합 구성을 지원하기에 적합합니다. 650 kg 총 첨단 하중의 대표 허용치는 안테나, 마운트, 점퍼, 케이블 중량, 소형 접시 안테나, 경고등 하드웨어, 유지보수 예비분을 포함하지만, 최종 구조 모델에는 실제 안테나 치수를 제곱미터 단위로, 실제 장비 중량을 킬로그램 단위로 사용해야 합니다.

자재, 부식 방지 및 제작

마스트는 일반적으로 Q355 또는 동등 구조용 강재인 강관 부재를 사용하며, 예측 가능한 항복 강도, 용접성, 아연도금 적합성을 기준으로 선정됩니다. 모든 노출 강재에는 용융아연도금이 지정되며, ISO 1461은 제작된 철강 제품의 아연 코팅 기준으로 흔히 사용되고, 포장 전에 여러 지점에서 코팅 두께를 확인합니다.

이 60 m 농촌 타워에는 현장 용접 이음보다 반복 가능한 볼트 체결 정렬, 빠른 크레인 조립, 간단한 검사가 가능하므로 플랜지 구조가 선호됩니다. 각 타워 섹션에는 1개의 고유 부품 번호가 표시되고, 각 볼트 키트는 플랜지 층별로 포장되며, 각 선적에는 조달 추적성을 위한 1세트의 조립 도면, 1개의 기초 하중표, 1개의 포장 명세서가 포함됩니다.

기초 및 현장 요구사항

60 m 지선식 타워는 4개 앵커 블록이 일반적으로 마스트 중심선에서 18-30 m 반경을 차지하므로 자립식 타워보다 더 많은 토지가 필요합니다. 기초 범위에는 1개 중앙 콘크리트 기초, 4개 지선 앵커 블록, 접지 전극, 케이블 경로 슬리브, 마스트 세우기를 위한 임시 공사가 포함되며, 최종 콘크리트 물량은 지반 지지력 및 인발 검토 후 조정됩니다.

참조 EPC 비용 모델은 중앙 기초와 앵커 블록에 55 m³의 철근콘크리트를 사용하며, 현지 굴착, 철근, 거푸집 조정 전 구성품 모델에서 $300/m³로 책정됩니다. 토양 지지력이 100 kPa 미만이거나, 홍수 수위가 앵커 블록 높이를 0.3 m 넘게 초과하거나, 팽창성 점토가 있는 경우 조달 승인 전에 앵커 깊이와 보강을 재설계해야 합니다.

전기, 낙뢰 및 접지 설계

타워에는 1개 피뢰침, 1개 인하도선 경로, 강재 섹션 간 본딩, 장비 쉘터용 서지 보호 협조, 토양 조건이 허용하는 경우 4 ohms 미만으로 시험되도록 설계된 접지 시스템이 포함됩니다. IEC 62305:2026은 구조물과 서비스의 낙뢰 보호 원칙을 다루며, IEEE 81-2025는 대지 저항률, 접지 임피던스, 지표 전위 시험 방법을 제공합니다.

접지는 설치 후 전위강하법 또는 동등한 방법으로 확인해야 하며, 기록에는 타워 기초, 장비 캐비닛, 지선 앵커 본딩의 3개 측정 지점이 식별되어야 합니다. 1,000 ohm-m를 초과하는 고저항 토양에서는 보편적 보증을 과장하지 않으면서 4 ohms 미만 목표에 도달하기 위해 추가 방사형 도체, 화학 전극 또는 링 도체가 필요할 수 있습니다.

클라우드 모니터링

타워는 항공등 상태, 캐비닛 전원 경보, CCTV, 도어 접점, 기상 센서 데이터를 포함하는 1개의 선택형 원격 모니터링 패키지를 지원할 수 있습니다. 10-250개 현장을 관리하는 농촌 인프라 운영자에게 클라우드 모니터링은 고장 발견을 월간 현장 방문에서 준실시간 알림으로 전환해 점검 이동을 줄여 주며, 동시에 TIA-222-H 및 현지 기관 규정에 따른 정기 구조 검사는 계속 필요합니다.

적용 분야

이 60 m 타워는 큰 토지 필지, 낮은 인구 밀도, 더 긴 무선 경로로 인해 작은 설치 면적보다 높이가 더 중요한 농촌 광역 커버리지를 위해 설계되었습니다. 일반 적용 분야에는 4G/5G 매크로 셀, 마이크로파 중계 지점, 유틸리티 SCADA, 태양광 발전소 통신, 스마트 조명 게이트웨이, 산불 또는 보안 카메라, 농업 IoT 게이트웨이, 1-9개 안테나 페이로드 위치를 갖춘 농촌 광대역 노드가 포함됩니다.

대표적인 MENA 태양광 발전소 시나리오에서 60 m 지선식 타워는 중앙 인버터 야드 근처에 배치되어 3개 섹터 안테나, 2개 마이크로파 접시 안테나, 1개 GPS 타이밍 안테나, 1개 CCTV 페이로드, 3개 플랫폼에 걸친 2개 예비 위치를 지탱할 수 있습니다. 150 hectares를 초과하는 100 MW 태양광 현장에서 이 높이는 검증된 구축 결과를 의미하지 않으면서도 보안 카메라와 무선 백홀의 가시선 계획을 개선할 수 있습니다.

조달 팀은 독립형 전력망 현장을 위해 이 타워를 SOLARTODO의 태양광 전력 시스템, 리튬 배터리 저장장치, 스마트 조명, 감시 카메라 또는 하이브리드 전원 캐비닛과 함께 구성할 수 있습니다. 관련 설계 원칙은 주제 알아보기를 참고하고, 토양 데이터, 안테나 일정표 또는 지역 풍속 지도가 준비되어 있으면 맞춤 견적 요청을 이용하십시오.

표준 및 규정 준수 기준

구조 기준은 안테나 지지 구조물용 TIA-222-H, 강재 타워 및 마스트용 EN 1993-3-1, 중국 코드 정합이 필요한 경우 GB 50135, 낙뢰 보호용 IEC 62305:2026, 접지 측정용 IEEE 81-2025, 용융아연도금용 ISO 1461을 참조합니다. 이러한 표준은 서로 다른 엔지니어링 분야를 다루므로 60 m 타워 제출물에는 최소 6개 문서 그룹, 즉 구조 계산서, 기초 도면, 자재 인증서, 아연도금 보고서, 접지 계획, 설치 방법서가 포함되어야 합니다.

농촌 통신 타워가 분산 전력, 보안, 인프라 모니터링을 점점 더 많이 지원하므로 에너지 및 연결성 맥락도 중요합니다. IEA 전력 시스템 분석, IRENA 재생에너지 인프라 보고, NREL 분산 에너지 지침은 모두 전력 자산과 통신 자산 간 통합이 증가하고 있음을 보여 주며, 특히 1개 원격 현장에 발전, 저장, 통신, 모니터링이 하나의 울타리 구역 안에 필요할 수 있는 곳에서 그렇습니다.

EPC 투자 분석 및 가격 구조

EPC 턴키 범위에는 엔지니어링, 조달, 시공, 시운전, 1년 보증 지원이라는 5개 주요 작업 패키지가 포함됩니다. 엔지니어링은 구조 계산, 풍속 검증, 기초 하중, 접지 설계, 제작 도면을 포함하고, 조달은 아연도금 강재, 지선 세트, 플랫폼, 케이블 트레이, 경고등, 볼트 키트를 포함하며, 시공은 기초 공사, 마스트 세우기, 지선 장력 조정, 접지, 인계 문서를 포함합니다.

농촌 60 m 지선식 타워의 ROI 논리는 직접 전력 생산이 아니라 주로 토목 비용 회피와 커버리지 통합입니다. 1개 고소 매크로 타워가 평탄한 농촌 경로에서 2개의 낮은 30-40 m 구조물을 대체한다면, 구매자는 1개의 중복 기초, 1개의 중복 장비 구역, 1개의 중복 유지보수 방문 주기를 피할 수 있습니다. $70,000 EPC 중간값 기준으로 임대, 순찰, 중복 토목 비용 회피가 연간 $14,000만 되어도 추정 단순 회수 기간은 5.0년입니다.

토지가 부족한 경우 자립식 60 m 격자 타워가 더 나은 선택일 수 있지만, 개활지에서는 지선식 솔루션이 일반적으로 더 낮은 강재 중량과 미터당 더 낮은 조달 비용을 제공합니다. 대표 비교에서 지선식 60 m 마스트는 더 무거운 자립식 대안 대비 설치 강재 비용을 25-45% 줄일 수 있는 반면, 타워 중심 주변 토지 반경은 약 6-10 m에서 18-30 m로 증가합니다.

표준 결제 조건은 30% T/T 선지급과 선하증권 대비 70%, 또는 승인된 구매자에 대한 100% 취소불능 일람출급 L/C입니다. $1,000K를 초과하는 주문에는 프로젝트 금융을 논의할 수 있으며, 기술 및 상업 문의는 현장 좌표, 안테나 일정표, 요구 인도 조건이라는 3가지 입력과 함께 [email protected]으로 보낼 수 있습니다.

조달 참고사항

납기는 강재 가용성, 아연도금 대기열, 도면 승인, 운송 항로에 따라 달라지며, 일반적인 조달 계획은 엔지니어링 및 제작에 4-6주, 해상 물류에 3-6주를 사용합니다. 60 m 마스트의 경우 구매자는 발주 승인 전에 설계 풍속, 안테나 투영 면적, 토양 보고서, 진입도로 제약, 국가 항공 조명 규정이라는 5개 항목을 확인해야 합니다.

검사는 포장 전에 플랜지, 용접부, 아연도금 피복, 볼트 표시, 지선 하드웨어에 대한 100% 육안 확인을 포함해야 합니다. EPC 인계를 위해 SOLARTODO는 준공 도면, 볼트 토크 로그, 지선 장력 로그, 콘크리트 시험 기록, 접지 저항 시험, 수직도 측량, 사진 기록, 1년 지원 기간 보증서라는 8개 기록을 권장합니다.
