SOLAR TODO는 루마니아 부쿠레슈티에서 전력 전송 타워 배치를 수행했으며, 10kV 단회선 단일 회선 전송 코리도어(총 10kV 단일회선)에서 장기 신뢰성을 강화하도록 설계되었고, 엄격한 유럽의 풍하중 및 구조 요구사항을 충족했습니다. 이 프로젝트는 목적에 맞게 제작된 강관형(튜브형) 전송 폴—격자 구조(lattice structures)에 대한 엔지니어링된 대안—을 중심으로 하였으며, 내구성, 점검 접근성, 그리고 도시 인접의 까다로운 조건에서도 도체 기하(형상) 일관성을 최적화했습니다.

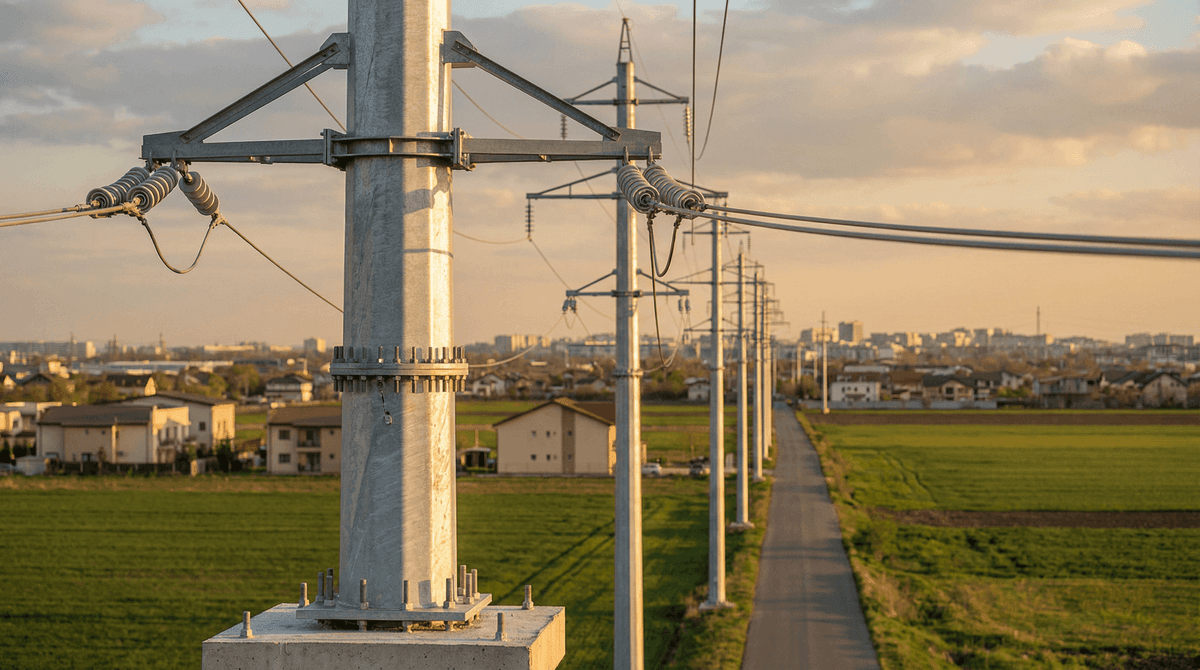

Answer Capsule: SOLAR TODO는 약 11km 10kV 단회선 라인을 위해 139×18m 용융아연도금 Q345 튜브형 폴을 설치했으며, IEC 60826 풍하중 및 GB 50545 기초 요구사항에 맞게 설계되었습니다.
프로젝트 배경: 부쿠레슈티에 왜 견고한 전송 증설이 필요했나
부쿠레슈티의 전기 네트워크는 도시 개발, 도로 코리도어, 그리고 제한된 권리(통행) 구역이 혼재된 밀집 환경에서 운영됩니다. 실제로 전송 증설은 기계적 성능(풍하중 및 도체 장력)을 균형 있게 유지하고, 안전한 이격거리(clearances)를 확보하며, 습윤 대륙성 기후에서 장기 부식 위험을 줄여야 합니다. 본 범위에서 핵심 인프라 과제는 단순히 선로 길이를 연장하는 것이 아니라, 표준화된 구조 설계 접근을 사용하여 약 11km 구간 전역에 걸쳐 코드에 부합하는 타워/폴 시스템을 일관되게 제공하는 것이었습니다.
SOLAR TODO의 해법은 강관형 전송 폴(격자 아님, FRP 아님)에 집중했습니다. 튜브형 단일기둥(monopoles)은 매끈하고 연속적인 구조 프로파일을 제공하여, 횡방향 풍압 하에서 하중 경로(load path) 거동을 단순화하고, 크로스암(cross-arm) 브라켓, 접지(grounding), 진동 저감(vibration mitigation) 구성품의 설치를 보다 직관적으로 지원합니다. 또한 정의된 위상 간격(phase spacing)과 도체 장력(conductor tension) 파라미터를 사용하여, 도체 라우팅을 위한 예측 가능한 위상 기하 및 안전한 지상 이격거리(ground clearance)를 목표로 했습니다.
솔루션 개요: 강관형 전송 폴 시스템
설치된 장비는 SOLAR TODO 강관형 전송 폴 시스템이었습니다. 이는 10kV 단회선 전송을 위한 18m 테이퍼(원뿔형) 라운드 강관형 단일기둥입니다. 각 폴은 용융아연도금 Q345 강으로 제작되어, 사용 기간 전반에 걸쳐 부식을 완화했습니다. 설계는 플랜지형 볼트 섹션(flanged bolt sections)과 앵커 케이지/앵커-볼트(anchor-bolt) 배치가 포함된 콘크리트 기초를 사용하여, 안정적인 기초 고정성(base fixity)을 보장합니다.
기계적 관점에서 폴은 IEC 60826에 따라 풍하중 조건 Wind Class 2(30 m/s)에 대해 설계되었습니다. 도체 구성은 ACSR 400 기준으로 정의되었으며, 최대 장력은 110kN입니다. 이 조합—도체 장력, 위상 간격, 그리고 풍하중—은 폴, 크로스암 브라켓, 절연체 현(insulator strings), 그리고 진동 댐퍼(vibration dampers)와 같은 추가 액세서리에 대한 구조적 요구를 결정합니다.
SOLAR TODO는 코리도어 전 구간에 걸쳐 139대를 공급 및 배치했으며, 총 선로 길이는 약 11km, 스팬(span) 길이는 80m를 달성했습니다. 그 결과 시스템은 지상 이격거리 5m 및 위상 간격 0.8m를 유지하여, 안전한 전기적 분리와 일관된 운전 기하를 보장했습니다.
기술 사양
- 제품: 전력 전송 타워 (강관형 전송 폴, NOT lattice, NOT FRP)
- 수량: 139대
- 폴 높이: 18m 테이퍼 강관형 폴(원형)
- 재질: 용융아연도금 Q345 강
- 폴 중량: ~11t/폴 (600kg/m)
- 전압 등급 & 회로: 10kV, 단회선
- 위상 간격: 0.8m
- 지상 이격거리: 5m
- 도체: ACSR 400
- 질량: 1520kg/km
- 최대 장력: 110kN
- 절연체 길이: 0.5m
- 스팬: 80m
- 총 선로 길이: ~11km
- 풍 등급: Wind Class 2 (30 m/s, IEC 60826)
- 기초 인터페이스: anchor_bolt (앵커 케이지가 포함된 콘크리트 기초)
- 포함 액세서리: 클라이밍 스텝(climbing steps), 크로스 암(cross arm), 접지(grounding), 조류 가드(bird guard), 진동 댐퍼(vibration damper)
- 표준 준수: IEC 60826 / GB 50545
부쿠레슈티 조건을 위한 엔지니어링 설계 접근
1) IEC 60826 Wind Class 2에서의 구조 성능
부쿠레슈티에서는 가공(상공) 전력선 코리도어가 개방 구역, 계절별 기상 변동, 그리고 인근 건축 구조물에 의해 강화될 수 있는 횡방향 풍하중 작용에 대해 설계되어야 합니다. SOLAR TODO의 폴 설계는 IEC 60826의 **Wind Class 2 (30 m/s)**를 명시적으로 따랐으며, 그 결과 튜브형 단일기둥과 관련 브라켓이 예상되는 풍압을 안전 여유(safety margins)를 훼손하지 않고 견딜 수 있도록 했습니다.
테이퍼형 튜브 형상은 단일기둥 높이 전 구간에서 휨(bending) 및 전단(shear) 분포를 관리하는 데 도움이 되며, 이는 도체 하중(여기에는 ACSR 400 최대 장력 110kN)이 풍에 의해 유발되는 횡방향 하중과 결합될 때 중요한 고려사항입니다.
2) 전기적 이격거리 및 도체 기하
10kV 단회선 배치의 경우 SOLAR TODO는 다음을 유지했습니다.
- 위상 간격 0.8m
- 지상 이격거리 5m
- 절연체 길이 0.5m
이 값들은 139개 폴 설치 전 구간에 일관되게 적용되어, 선로가 예측 가능한 위상 분리와 안전한 상부 이격거리를 유지하도록 했습니다. 부쿠레슈티 같은 도시 환경에서는 선로 경로가 도로 및 건물 인근을 통과할 수 있으므로, 기하의 예측 가능성은 현장 편차(field deviations)로 인한 위험을 줄이고 보다 안전한 장기 운전을 지원합니다.
3) 용융아연도금 Q345를 통한 내식성
루마니아의 기후는 습윤한 기간과 계절적 온도 변동을 포함할 수 있으며, 재료가 적절히 보호되지 않으면 부식을 가속할 수 있습니다. SOLAR TODO는 튜브형 단일기둥에 대해 용융아연도금 Q345 강을 사용했으며, 구조 재료를 장기간 사용을 목표로 설계된 부식 방지 표면 처리와 일치시켰습니다.
4) 앵커-볼트 구성으로 기초 신뢰성 확보
본 프로젝트의 기초는 콘크리트 기초와 anchor-bolt 인터페이스(앵커 케이지)를 사용하여 시공되었습니다. 이러한 기초 접근은 풍하중 조건에서 전송 폴의 성능에 중요하며, 안정적인 기초 고정성을 지지합니다. SOLAR TODO의 범위에는 구조 및 기초 관련 고려사항에 대해 GB 50545 요구사항과 일관된 기초 인터페이스 설계 의도가 포함되었습니다.
배치 및 설치 상세 (139대, ~11km 선로)
범위 및 레이아웃
SOLAR TODO는 10kV 단회선 가공(상공) 전력선에 대해 18m 테이퍼 튜브형 폴 139대를 제공했으며, 다음과 같습니다.
- 스팬 길이: 80m
- 총 선로 길이: ~11km
이 레이아웃은 코리도어 시공에서 스팬 간격이 현장 스트링(stringing) 작업을 단순화하면서도 전기적 안전 이격거리를 유지해야 하는 경우에 적합합니다.
폴 조립 전략
효율적인 현장 조립 및 운송 물류를 지원하기 위해 단일기둥은 **플랜지형 볼트 섹션(flanged bolt sections)**과 함께 제공되었습니다. 이 설계는 접합부에서 구조적 무결성을 유지하면서 단계별로 세우기(erection) 및 정렬(alignment)을 가능하게 합니다. 부쿠레슈티의 운전 환경에서 설치하는 동안, 이 접근은 광범위한 용접 또는 고도로 특수한 제작 단계가 필요한 설계에 비해 현장 복잡성을 줄이는 데 도움이 됩니다.
하드웨어 통합: 크로스 암, 절연체, 도체 시스템
각 폴에는 다음이 포함되었습니다.
- 절연체 현 및 ACSR 400 도체 라우팅을 위한 크로스 암 브라켓(cross arm brackets)
- 0.5m 절연체 길이를 갖는 절연체 현(insulator strings)
- 안전한 전기적 결합을 위한 접지(grounding) 구성품
- 조류로 인한 고장(조류 유발 fault)을 줄이기 위한 버드 가드(bird guards)
- 도체의 진동(oscillation)을 완화하기 위한 진동 댐퍼(vibration dampers)
- 점검 및 유지보수를 위한 안전 접근을 제공하는 클라이밍 스텝(climbing steps)
이 통합 액세서리 패키지는 장기 유지보수 관점에서 중요합니다. 가공 전력선 운영에서는 정기 점검과 시정 유지보수가 불가피합니다. 클라이밍 스텝, 접지 하드웨어, 진동 저감 구성품을 포함함으로써, 단순히 “시공만” 하는 관점이 아니라 라이프사이클 접근(lifecycle approach)을 지원합니다.
왜 강관형(격자 아님)이 신뢰성에 중요할까
격자 구조와 달리 강관형 단일기둥은 브라켓, 절연체, 접지 등이 부착되는 접점(interface points)에서 하중 경로를 단순화하고 복잡성을 줄일 수 있는 연속적인 구조 외피(continuous structural shell)를 제공합니다. 부쿠레슈티의 도시 외곽(edge) 배치에서는 매끈한 튜브 형태가 보다 깨끗한 설치 공차(installation tolerances)를 지원하고, 여러 부재가 교차할 때 발생할 수 있는 불규칙성(irregularities) 발생 가능성을 줄이는 데에도 도움이 될 수 있습니다.
또한 다음의 조합:
- 테이퍼 형상
- 용융아연도금 Q345 강
- IEC 60826에 따른 Wind Class 2 (30 m/s) 설계
- GB 50545에 따른 앵커-볼트 기초
는 시간이 지나도 일관되게 성능을 발휘하도록 의도된 전송 폴 시스템을 만들어냅니다—특히 약 11km 코리도어 전 구간에서 이격거리(0.8m 위상 간격, 5m 지상 이격거리)를 유지하는 데 중요합니다.
결과 및 영향
SOLAR TODO의 부쿠레슈티 배치는 장거리 코리도어 성능을 위해 설계된 표준화되고 코드에 부합하는 전송 폴 시스템을 제공했습니다.
정량화된 성과는 다음과 같습니다:
- ~11km 10kV 단회선 라인을 위해 139대의 강관형 폴 설치
- ~11t/폴 (~600kg/m) 수준의 질량 프로파일을 갖는 18m 폴 높이로 기계적 견고함(mechanical robustness) 지원
- 코리도어 전 구간에 걸쳐 일관된 스트링 작업 방법론을 위해 80m 스팬 구성 적용
- 전기적 기하가 다음에서 유지됨:
- 0.8m 위상 간격
- 5m 지상 이격거리
- 도체 시스템은 ACSR 400을 기준으로 설계되었으며, 1520kg/km 중량과 110kN 최대 장력을 적용
- 풍 설계는 IEC 60826에 따른 **Wind Class 2 (30 m/s)**에 맞춰 정렬되어, 예상되는 횡방향 하중 하에서 안전성을 지원
수치 이상의 측면에서, 본 프로젝트는 완전한 액세서리 커버리지를 포함함으로써 운영 준비도를 향상시켰습니다—크로스 암, 접지(grounding), 버드 가드(bird guard), 진동 댐퍼(vibration damper), 클라이밍 스텝(climbing steps)—따라서 유지보수 인력이 추가적인 개조(retrofit) 범위 없이도 선로를 안전하게 점검하고 서비스할 수 있습니다.
표준 및 준수 (국제 + 현지)
SOLAR TODO는 전력 전송 타워 폴을 다음과 일치하도록 설계했습니다.
- IEC 60826 (가공 전력선 설계 기준, 구조물에 대한 풍하중 가정 포함)
- GB 50545 (전송 타워/폴 시스템의 구조 설계 및 기초 관련 요구사항)
이 표준들은 정의된 풍 등급과 도체 장력 한계에 맞춰 시스템을 설계할 때, 특히 구조적 거동을 예측 가능하게 만드는 데 기여합니다.
전송 신뢰성과 가공 전력선 엔지니어링 관행에 대한 더 넓은 맥락을 위해, SOLAR TODO는 다음과 같은 널리 채택된 국제 프레임워크를 참고합니다.
- IEEE Std 1313 (가공 전력선 신뢰성 개념 및 엔지니어링 고려사항)
- 인프라 회복탄력성 및 성능 지향 설계 관행에 대한 NREL 기술 지침(신뢰성 엔지니어링을 위한 일반 참고)
- 유틸리티 자산 인도에서 라이프사이클 성능과 안전을 강조하는 World Bank 인프라 프레임워크
가격 & 견적
SOLAR TODO는 본 제품 라인에 대해 세 가지 가격 등급을 제공합니다: FOB Supply (장비 공장 인도, 중국), CIF Delivered (해상 운임 및 보험 포함), EPC Turnkey (완전 설치 및 시운전, 1년 보증 포함). 대규모 배치에는 물량 할인도 제공됩니다. 즉시 견적을 원하시면 시스템을 온라인으로 구성하거나, 당사 엔지니어링 팀의 맞춤 견적 요청을 [email protected]으로 보내주십시오.
자주 묻는 질문
1) 부쿠레슈티 프로젝트는 격자 타워를 사용하나요, 아니면 튜브형 폴을 사용하나요?
**강관형 전송 폴(격자 아님, FRP 아님)**을 사용합니다—구체적으로 139×18m 테이퍼 강관형 단일기둥이며, 용융아연도금 Q345 강으로 제작되었습니다.
2) 폴 설계에 어떤 풍 조건을 고려했나요?
본 시스템은 IEC 60826에 따라 **Wind Class 2 (30 m/s)**에 대해 설계되었습니다.
3) 10kV 라인에 어떤 도체와 장력 정격을 사용했나요?
도체는 ACSR 400이며, 1520kg/km 질량과 최대 장력 110kN을 사용했습니다.
4) 폴 패키지에 유지보수 및 보호 액세서리가 포함되나요?
예. 각 폴 설치에는 클라이밍 스텝, 크로스 암, 접지(grounding), 버드 가드, 진동 댐퍼가 포함되었습니다.
더 알아보기
- 제품 페이지: 전력 전송 타워 / 파워 타워 시스템
- 당사 팀과 상담: 문의하기
배치된 장비
- 10kV 단회선용 139 × 18m 테이퍼 강관형 단일기둥 폴, 용융아연도금 Q345 강, ~11t/폴 (~600kg/m), 플랜지형 볼트 섹션, IEC 60826/GB 50545 설계
- 코리도어용 ACSR 400 도체 세트: 1520kg/km, 최대 장력 110kN (0.8m 위상 간격 및 5m 지상 이격거리와 함께 사용)
- 절연체 현: 위상 배치별 0.5m 절연체 길이, 크로스암 브라켓과 통합
- 기초 시스템: 각 폴마다 앵커 케이지 / anchor_bolt 인터페이스가 포함된 콘크리트 기초
- 단위당 폴 액세서리: 크로스 암, 접지(grounding), 버드 가드, 진동 댐퍼, 클라이밍 스텝
