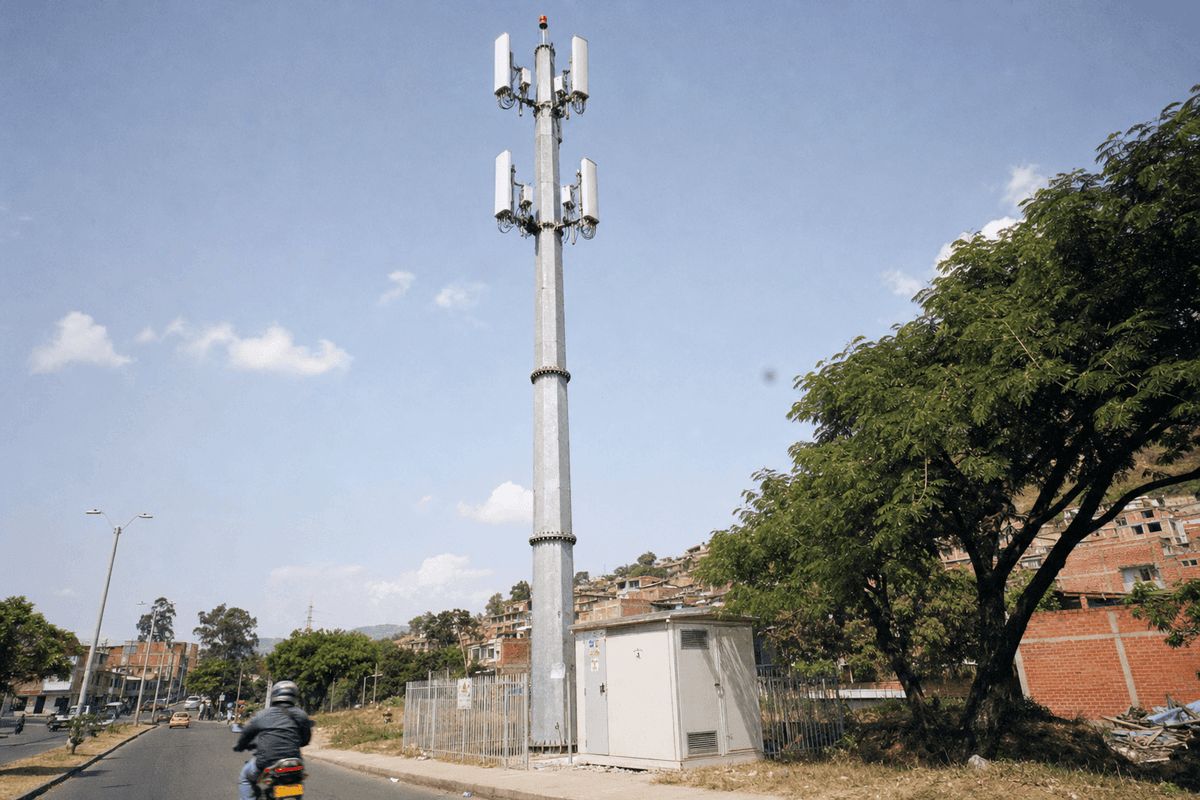

Cali Cauca Valley 커버리지 격차: 14개 지역 매크로 사이트를 위한 30m Telecom Tower 구성

요약

Cali에 가장 적합한 SOLARTODO Telecom Tower 프로파일은 14개 사이트에 30m 아연도금 강재 모노폴을 구축하는 방식입니다. 타워당 약 15t, 40m/s 풍속 설계, 말뚝 기초, 사이트당 6개 패널 및 2개 마이크로웨이브 접시 안테나로 구성됩니다.

핵심 요점

Cali 타워 구축은 조달 전에 30m 모노폴, 반복 가능한 14개 사이트, 고내식성 강재 보호, 인허가 준비 문서를 우선해야 합니다.

14 units × 30m 테이퍼형 모노폴을 사용하며, 각 타워는 500kg/m 엔지니어링 기준에 따라 약 15t입니다.
연간 강우량이 약 1,850mm인 Cali의 습한 내륙 계곡 환경에는 용융아연도금 Q345 steel을 지정합니다.
TIA-222-H Wind Class 1 at 40m/s를 기준으로 설계한 뒤, 노출 조건, 지형, 기초 하중은 사이트별로 확인합니다.
각 타워를 6개 패널 안테나 + 2개 마이크로웨이브 접시 안테나용으로 구성하여 4G 고밀도화와 선택적 5G 오버레이를 지원합니다.
CRC (2024)에 따르면 Colombia의 모바일 인터넷 트래픽은 전년 대비 18.3% 증가한 6.3 million TB에 도달했습니다.
MinTIC (2023)에 따르면 Colombia는 5G 구축을 위해 3.5GHz 대역에서 4 blocks of 80MHz를 할당했습니다.
Cauca Valley 충적토, 범람원 포화, 또는 성토된 도로 갓길로 인해 침하 위험이 증가하는 곳에는 말뚝 기초를 사용합니다.
CKD 물류로 60-70% shipping-volume reduction을 계획한 뒤, 내륙 트럭 운송, 크레인 접근, 도로 점용 허가를 조율합니다.

Cali 사이트 조건 및 설계 논리

Cali의 내륙 계곡 프로파일은 해안 염분 노출보다 강우, 범람원 토양, 도시 밀도가 더 중요하기 때문에 30m SOLARTODO 모노폴에 적합합니다.

Cali는 해발 약 1,000-1,070m의 3.45°N, 76.53°W 인근에 위치하므로 직접적인 해양 부식 사이트는 아닙니다. 실질적 위험은 습도, 긴 우기 노출, 오염된 유출수, 하천 회랑 인근의 토양 포화에서 발생합니다. 30-year 타워 자산이 반복적인 습윤-건조 사이클을 견뎌야 하므로 고내식성 아연도금 사양은 여전히 정당합니다.

Alcaldía de Cali (2025)에 따르면 이 municipality는 약 562.8km²를 포함하며 낮은 계곡 지형과 더 높은 서부 산악 지역을 모두 포함합니다. 이러한 지형은 불과 몇 킬로미터 사이에서도 시공 리스크를 바꿉니다. 동부 저지대는 배수 및 지반공학 검토가 필요하고, 구릉지 가장자리 노선은 크레인 및 CKD 섹션 납품을 위한 더 엄격한 접근 계획이 필요합니다.

CRC (2024)에 따르면 Colombia는 상용 5G 운영 첫해에 43개 municipality에 1,433 5G base stations를 구축했습니다. 따라서 Cali 타워 계획은 단순한 커버리지 문제가 아니라 용량 및 업그레이드 준비성 문제입니다. 권장 SOLARTODO 구조물은 향후 안테나 변경을 위해 플랫폼, 풍하중, 케이블 라우팅, 접지 용량을 확보해야 합니다.

권장 SOLARTODO Telecom Tower 구성

권장 Cali 패키지는 30m 아연도금 모노폴 14 units이며, 각 타워는 약 15t이고 말뚝 기초와 매크로 사이트 안테나 하중을 적용합니다.

각 사이트는 용융아연도금 Q345 steel로 제작된 테이퍼형 원형 또는 팔각형 강재 모노폴을 사용해야 합니다. 30m 높이는 25-35m 교외/주거 매크로 class에 해당하며, 주거 지구, 물류 회랑, Yumbo, Palmira, Jamundí, Buenaventura 방향의 도시 외곽 노선에 적합합니다. 타워는 컨테이너 적재와 단계적 현장 납품을 단순화하기 위해 플랜지 볼트 체결식 CKD 섹션으로 공급되어야 합니다.

안테나 하중은 타워당 6개 패널 안테나 plus 2개 마이크로웨이브 접시 안테나로 설정해야 합니다. 이 프로파일은 도로 공사, 유틸리티 충돌, 통행권 승인으로 인해 광섬유 라우팅이 불균일하거나 지연되는 곳에서 모바일 커버리지와 마이크로웨이브 백홀 복원력을 지원합니다. SOLARTODO는 이를 완료된 프로젝트라고 주장하지 말고, 일반적인 Cali 구축을 위한 기술 권장안으로 제시해야 합니다.

GSMA (2024)에 따르면 5G is expected to represent 55% of Latin American mobile connections by 2030. 이 전망은 예비 용량이 거의 없는 최저 비용 폴 대신 업그레이드 준비형 구조물을 사용할 근거가 됩니다. Cali의 경우 조달 결정은 강재 가격만이 아니라 수명주기 가치, 공동사용 준비성, 유지보수 부담, 향후 안테나 하중을 비교해야 합니다.

표준, 전기 안전 및 컴플라이언스

30m Cali 타워는 최소 5개의 적용 가능한 표준 또는 공식 프레임워크 전반에서 구조, 접지, 낙뢰, 전기 인터페이스를 정렬해야 합니다.

구조 기준은 안테나 지지 구조물에 대한 TIA-222-H와 강재 타워 시공 및 인수 관리에 대한 GB/T 50233을 참조해야 합니다. 최종 계산은 풍노출, 부착물 면적, 강재 단면 강도, 플랜지 볼트 설계, 처짐, 기초 반력을 확인해야 합니다. Colombia 검토를 위해 도면은 현지 전문 검증과 municipal 토지 이용 조율에 적합해야 합니다.

IEC (2024)에 따르면 IEC 62305-2:2024는 구조물 낙뢰 보호를 위한 리스크 관리 절차를 제공하며, 내부 시스템 가용성에 영향을 미치는 손상 빈도에 대한 업데이트된 처리를 포함합니다. 이는 통신 타워에서 낙뢰 리스크가 접지, 본딩, 서지 보호, 장비 가용성, 인근 공공 노출과 연결되기 때문에 중요합니다. Cali 패키지에는 본딩된 피뢰침, 인하도선 연속성, 접지 그리드, 케이블 트레이 본딩, 서지 보호된 항공장애등 전원 공급이 포함되어야 합니다.

IEEE (2013)에 따르면 IEEE Std 80은 50Hz or 60Hz에서 옥외 AC 변전소의 안전 접지 관행을 다루며, 이는 타워 사이트에 유틸리티 서비스, 캐비닛, 또는 전력 인터페이스 장비가 포함될 때 관련됩니다. Colombia 전기 작업은 RETIE, 적용 가능한 경우 NTC 2050, 현지 검사 요구사항과도 일치해야 합니다. SOLARTODO는 강재, 액세서리, 도면, 자재 인증서, 아연도금 기록, 안테나 하중 가정을 제공하고, 현지 EPC가 전기 적합성을 확인해야 합니다.

물류, 설치 및 조달 모델

CKD 운송은 운송 부피를 60-70% 줄일 수 있으며, 이는 항만 경로에서 Cali로 이동하는 14-unit 타워 구축에 중요합니다.

Cali의 공급망은 Buenaventura 항만 경로, 산악 도로 트럭 운송, 도시 접근 시간대, 도로 공간 점용 허가의 영향을 크게 받습니다. 섹션형 모노폴은 특히 도시 도로, 배수 공사, 또는 가공 유틸리티가 조작 공간을 제한하는 곳에서 긴 용접 섹션보다 현장 배치가 쉽습니다. 생산은 해상 운송, 통관, 내륙 배송, 기초 준비, 크레인 일정 전에 30-45 days로 계획해야 합니다.

BloombergNEF (2024)에 따르면 리튬이온 배터리 팩 가격은 20% 하락하여 USD 115/kWh가 되었고, 이는 원격 또는 전력망 신뢰성이 낮은 통신 사이트의 백업 전력 경제성을 개선합니다. IEA (2023)에 따르면 전 세계는 2040년까지 80 million km 이상의 전력망을 추가하거나 교체해야 하며, 이는 전력망 인터페이스 신뢰성과 백업 계획이 여전히 중요함을 보여줍니다. 이러한 에너지 부문 신호가 통신 설계 표준을 대체하지는 않지만, 복원력 있는 전력 캐비닛과 향후 하이브리드 백업 옵션 계획을 뒷받침합니다.

IRENA (2024)에 따르면 새로 시운전된 utility-scale 재생에너지 용량의 **91%**가 가장 저렴한 신규 화석연료 대안보다 낮은 비용의 전기를 제공했습니다. 이러한 맥락은 원격 사이트가 유틸리티 지연 또는 높은 정전 위험에 직면할 때 solar-plus-battery 보조 전력을 고려할 근거가 됩니다. 타워 패키지 자체는 무선 중립 강재 인프라로 유지되지만, 사이트 조달은 캐비닛, 계량기, 접지 본드, 선택적 백업 시스템을 위한 공간을 남겨야 합니다.

비교표

30m SOLARTODO 모노폴은 15t 구조 중량, 도시 설치 면적, 백홀 하중, 30-year 유지보수성의 최적 균형을 제공합니다.

옵션	Cali 기술 적합성	일반 높이/하중	주요 장점	주요 한계
SOLARTODO 30m 모노폴	지역 매크로 사이트에 가장 적합	30m, 약 15t	컴팩트한 설치 면적과 6+2 안테나 하중	크레인 접근과 말뚝 설계 필요
옥상 마스트	선택적 고밀도 도심 보강	15-25m	신규 지상 임대 회피	건물 용량과 임대인 접근에 의존
격자 타워	농촌 또는 대형 compound	35m+	높은 하중 유연성	더 큰 설치 면적과 더 많은 검사 부재
FRP 폴	경하중 또는 특수 부식 사례	더 낮은 하중 class	비금속 부식 이점	6개 패널 plus 2개 접시 안테나에는 이상적이지 않음
35-45m 모노폴	도시 외곽 도달 범위 확장	22-30t	더 나은 이격고와 도달 범위	더 큰 기초, 크레인, 인허가 부담

가격 및 견적 가이드

SOLARTODO 가격은 FOB 공급, CIF 도착, 1-year 설치 보증이 포함된 EPC 턴키의 3 tiers로 견적되어야 합니다.

예산 계획을 위해 구매자는 타워 강재, 액세서리, 기초 공사, 물류, 설치, 전기 공사, 안테나 장비를 구분해야 합니다. 권장 기본 범위에는 모노폴 섹션, 플랜지, 볼트, 등반 사다리, 케이블 트레이, 항공 경고등, 접지 시스템, 피뢰침, 2개 안테나 플랫폼, 안전 케이지가 포함됩니다. EPC 범위를 요청하지 않는 한 안테나, 무선 장비, 마이크로웨이브 장비, 캐비닛, 유틸리티 연결, 토목 공사는 별도로 가격을 산정해야 합니다.

세 가지 상업 경로는 FOB Supply, CIF Delivered, EPC Turnkey입니다. FOB는 구매자가 운송과 현지 계약자를 통제할 때 가장 적합하고, CIF는 해상 운송과 보험을 묶어야 할 때 유용하며, EPC는 설치, 시운전, 1-year warranty가 필요할 때 적합합니다. 범위가 정의된 견적은 SOLARTODO Telecom Tower, 온라인으로 시스템 구성, 또는 맞춤 견적 요청을 사용하십시오.

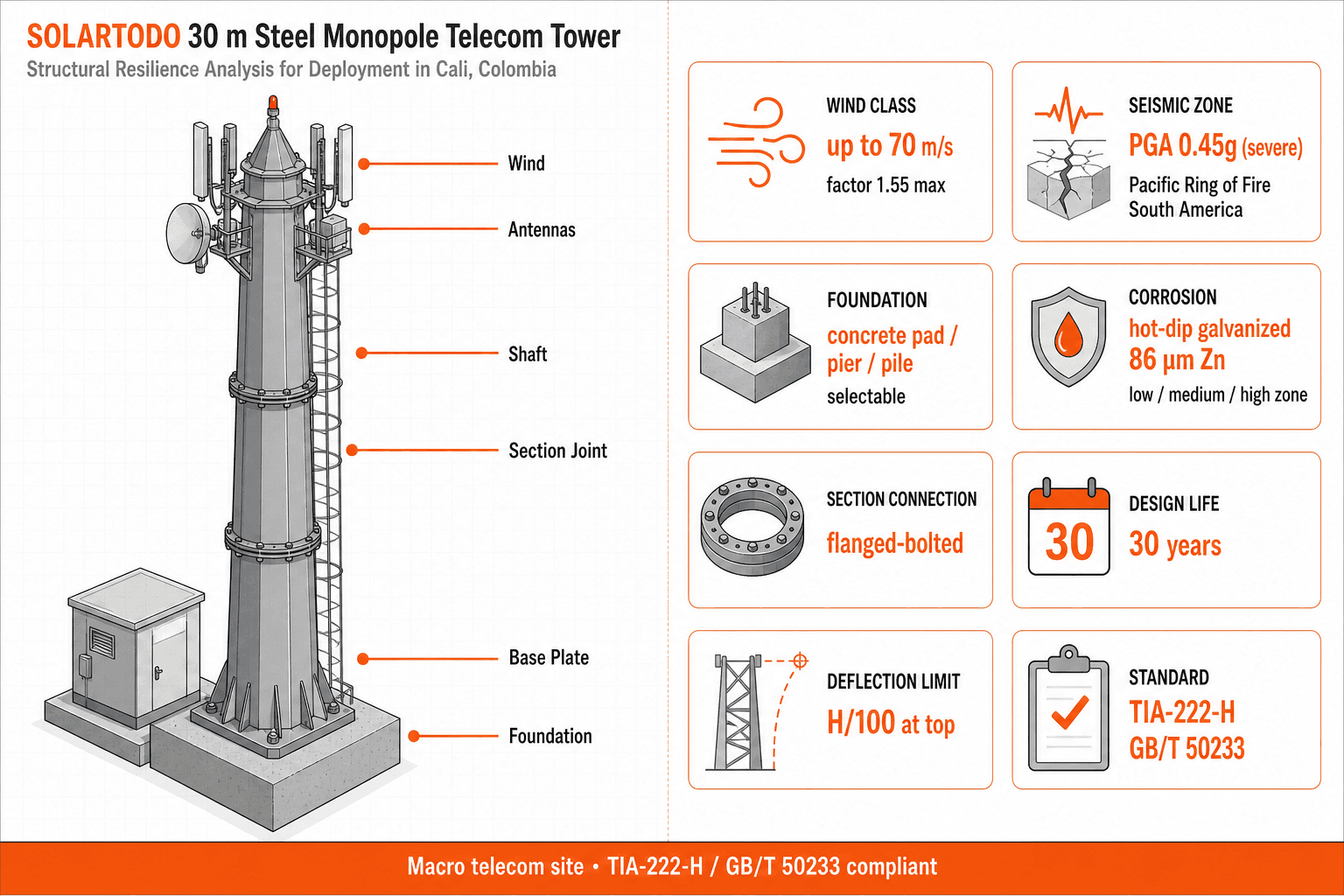

Telecom Tower - 구조 복원력

자주 묻는 질문

이 10개 FAQ는 가격, 사양, 물류, 보증, 설치, 컴플라이언스, 유지보수, 타워 대안에 대한 Cali 구매자의 주요 질문에 답합니다.

Q1: Cali에 권장되는 타워 사양은 무엇입니까?

권장 사양은 30m 테이퍼형 Q345 steel 모노폴이며, 용융아연도금 처리, 플랜지 CKD 섹션 공급, 타워당 약 15t 강재 중량을 기준으로 설계됩니다. 각 사이트는 2개 안테나 플랫폼, 케이블 트레이, 접지, 낙뢰 보호, 항공장애등, 등반 사다리, 안전 케이지와 함께 6개 패널 안테나 및 2개 마이크로웨이브 접시 안테나를 지원해야 합니다.

Q2: Cali에서 30m 모노폴이 격자 타워보다 나은 이유는 무엇입니까?

30m 모노폴은 격자 타워보다 Cali에 더 작은 설치 면적, 더 단순한 시각적 프로파일, 더 빠른 도시 외곽 설치를 제공합니다. 격자 타워는 더 무거운 하중을 지지할 수 있지만, 더 많은 토지, 더 많은 부재 검사, 더 복잡한 접근 통제가 필요합니다. 중간 수준의 안테나 하중을 가진 14-site 매크로 구축에서는 모노폴이 더 실용적인 기본 선택입니다.

Q3: 구매자는 SOLARTODO에 어떤 가격 모델을 요청해야 합니까?

구매자는 3 tiers로 가격을 요청해야 합니다: FOB Supply, CIF Delivered, EPC Turnkey. FOB는 장비 공급을 포함하고, CIF는 해상 운송과 보험을 추가하며, EPC는 1-year warranty와 함께 설치 및 시운전을 포함합니다. 가장 정확한 견적에는 타워 높이, 안테나 schedule, 풍속 기준, 기초 선호, 사이트 수, 배송 주소, 액세서리 목록이 필요합니다.

Q4: 생산 및 배송에는 보통 얼마나 걸립니까?

SOLARTODO 타워 패키지의 표준 생산은 일반적으로 출고 전 30-45 days입니다. 이후 배송 시간은 항만 가용성, 통관, Buenaventura 경로에서의 내륙 트럭 운송, Cali의 사이트 준비 상태에 따라 달라집니다. 보관 지연을 피하려면 강재 선적이 도착하기 전에 기초 공사, 유틸리티 조율, 크레인 일정을 시작해야 합니다.

Q5: Cali 사이트에는 어떤 기초 유형이 권장됩니까?

말뚝 기초는 이 14-unit Cali 프로파일의 보수적 기준으로 권장됩니다. 충적토, 포화 지반, 범람원 영향, 또는 가변적인 도로변 성토가 얕은 패드의 신뢰성을 낮출 수 있는 곳에서 특히 유용합니다. 최종 기초 치수는 시추공 결과, 타워 반력, 지하수 조건, 세굴 위험, 현지 토목공학 검토를 바탕으로 결정해야 합니다.

Q6: 이 타워는 5G 구축에 적합합니까?

예. 이 타워는 최종 하중이 검증된다면 4G, 5G, 마이크로웨이브 백홀, 향후 안테나 업그레이드에 적합한 무선 중립 인프라입니다. MinTIC (2023)에 따르면 Colombia는 3.5GHz 대역에서 4 × 80MHz 블록을 할당했으므로, 구조 예비 용량과 플랫폼 계획은 수요가 높은 회랑에서 선택적 5G 오버레이를 예상해야 합니다.

Q7: 설치 후 어떤 유지보수를 계획해야 합니까?

6 months마다 육안 검사를 계획하고, 볼트, 코팅 상태, 사다리 안전, 케이블 트레이, 접지 연속성, 낙뢰 보호, 경고등에 대한 더 깊은 연간 점검을 수행합니다. 습한 내륙 계곡에서는 유지보수가 물 고임, 코팅 손상, 오염된 유출수, 느슨해진 본딩 연결에 집중되어야 합니다. 강한 폭풍 후에는 추가 접지 및 항공장애등 점검을 수행하십시오.

Q8: CKD 물류는 Cali 통신 구축에 어떻게 도움이 됩니까?

CKD 물류는 긴 조립 섹션 대비 운송 부피를 약 60-70% 줄일 수 있습니다. 이는 컨테이너 계획, Buenaventura-to-Cali 트럭 운송, 좁은 도시 도로, 여러 사이트에 걸친 단계적 납품에 중요합니다. 더 작은 섹션은 municipal 공사나 교통 제한이 접근 시간대를 제한할 때 보관, 양중, 설치 조율도 더 쉽게 만듭니다.

Q9: 어떤 컴플라이언스 문서를 준비해야 합니까?

구조 도면, 계산서, 자재 인증서, 아연도금 기록, 볼트 사양, 안테나 하중 가정, 기초 반력, 접지 도면, 설치 매뉴얼을 준비하십시오. 현지 프로젝트 팀은 municipal 토지 이용 정합성, 적용 가능한 경우 항공장애 검토, RETIE 전기 적합성, NTC 2050 인터페이스, IEC 62305 및 NTC 4552에 부합하는 낙뢰 보호 관행도 관리해야 합니다.

Q10: 어떤 보증과 설계 수명을 가정해야 합니까?

견적서에 달리 명시되지 않는 한 상업적 EPC 보증은 1 year로 기재해야 합니다. 이 보증은 의도된 30-year structural design life와 별개이며, 설계 수명은 올바른 설계, 제작, 아연도금, 설치, 유지보수, 현지 환경 노출에 따라 달라집니다. 구매자는 강재 결함, 코팅, 볼트, 액세서리, 설치 인건비, 제3자 장비 제외에 대한 보증 범위를 확인해야 합니다.

참고자료

CRC (2024), Colombia ICT 산업 보고서: 6.3 million TB의 모바일 인터넷 트래픽, 18.3% 연간 성장, 43개 municipalities의 1,433개 5G base stations: https://www.crcom.gov.co/en/node/16183
MinTIC (2023), Colombia IMT 주파수 할당: 3.5GHz 대역의 4 blocks of 80MHz 및 10년간 약 COP 28 trillion 투자 전망: https://mintic.gov.co/micrositios/asignacion-espectro-imt-2023/
GSMA (2024), The Mobile Economy Latin America 2024: 2030년까지 5G가 Latin American mobile connections의 **55%**에 도달할 것으로 예상: https://www.gsma.com/solutions-and-impact/connectivity-for-good/mobile-economy/latam-2024/
IEC (2024), IEC 62305-2:2024, 구조물 낙뢰 보호 리스크 관리: https://webstore.iec.ch/en/publication/28137
IEEE (2013), IEEE Std 80, Guide for Safety in AC Substation Grounding, 50Hz or 60Hz에서 옥외 AC 접지 관행에 적용 가능: https://standards.ieee.org/ieee/80/12145/
IEA (2023), Electricity Grids and Secure Energy Transitions: 2040년까지 80 million km 이상의 전력망을 추가하거나 개보수해야 함: https://www.iea.org/reports/electricity-grids-and-secure-energy-transitions/executive-summary
IRENA (2024), Renewable Power Generation Costs in 2024: 새로 시운전된 utility-scale 재생에너지 용량의 **91%**가 최저 비용 신규 화석연료 대안보다 저렴했음: https://www.irena.org/Digital-Report/Renewable-Power-Generation-Costs-in-2024
BloombergNEF (2024), 리튬이온 배터리 팩 가격이 20% 하락하여 USD 115/kWh가 됨: https://about.bnef.com/insights/commodities/lithium-ion-battery-pack-prices-see-largest-drop-since-2017-falling-to-115-per-kilowatt-hour-bloombergnef/

배치 장비

14 units x 30m 테이퍼형 강재 모노폴 Telecom Tower
Q345 용융아연도금 steel, 고부식 구역 사양
500kg/m 엔지니어링 기준 적용 시 타워당 약 15t
Wind class 1: 40 m/s, factor 1.0, TIA-222-H 설계 기준 준수
안테나 하중: 6개 패널 안테나 plus 2개 마이크로웨이브 접시 안테나
범람원, 연약지반, 높은 지하수위 위험 지역을 위한 말뚝 기초
등반 사다리, 케이블 트레이, 안전 케이지가 포함된 2개 안테나 플랫폼
접지 시스템, 피뢰침, 항공 경고등
CKD 수출 운송에 적합한 플랜지 볼트 체결식 섹션 설계
60-70% 부피 감소 및 30-45 day 생산 기간을 갖춘 CKD shipment
