Colombo 송전 타워 시장 분석: 35kV 도시 배전 구성 가이드

Colombo 송전 타워 시장 분석: 35kV 도시 배전 구성 가이드

요약

Colombo의 35kV 도시 배전 회랑에는 12-18m 표준 전주 등급이 필요하며, 공급된 204-unit, 25m 고상형 변형 구성은 60m 경간과 40m/s 풍속 설계를 갖춘 제약이 있는 12km 경로에 적합합니다.

핵심 요점

• 표준 35kV 배전 전주 등급은 높이 12-18m, 전주당 1-3t이며, 경간은 80-150m이고 일반적으로 8-12 poles/km입니다.
• 공급된 Colombo 구성은 약 12km에 걸쳐 약 204 units이며, 약 10t/pole의 25m 테이퍼형 Q345 강관 전주를 사용합니다.
• 470kg/km 및 38kN 최대 장력의 ACSR-120 도체는 중전압 도시 피더 보강에 적합합니다.
• 권장 구조 검토는 25m 고상형 변형 구성을 IEC 60826 하중 및 GB 50545 가공선 설계와 조정해야 합니다.
• 40m/s의 Wind Class 4는 해안 노출, 몬순 강우, Colombo 항구 및 해양 대기 인근의 부식 위험에 적합합니다.
• 이 구성은 1.5m 상간 거리, 5.5m 지상고, 0.8m 애자련, 앵커 볼트 케이지 기초, 조류 방지 장치를 사용합니다.
• 일반적인 204-unit 배치는 조사, 기초 공사, 플랜지 섹션 설치, 도체 가선, 시험, 시운전 단계로 진행됩니다.

Colombo 시장 환경

Colombo의 전력 배전 과제는 조밀한 도시 부하 증가, 해안 부식 노출, 35kV 도시 피더를 위한 제한된 선로 용지입니다. Colombo 대도시권은 Sri Lanka의 상업 중심지이며, 공개 자료에 따르면 대도시권 인구는 약 5 million에 가깝고 도시는 국가의 주요 항구이자 비즈니스 지구로 남아 있습니다. World Bank (2013)에 따르면 Western Province는 Sri Lanka 국토 면적의 6% 미만을 차지하지만, 국가 인구의 약 25%와 산업 부가가치의 약 80%를 차지합니다. 이러한 집중도는 중전압 피더 신뢰성을 단순한 엔지니어링 문제가 아니라 실질적인 경제 문제로 만듭니다.

World Meteorological Organization (2024)에 따르면 Colombo는 폭우를 동반한 몬순과 연간 강우량이 약 2,500mm로 자주 보고되는 열대 기후를 가지고 있습니다. 따라서 해안 배전 구조물에는 내식성, 높은 풍하중 여유, 유지보수가 가능한 접근 하드웨어가 필요합니다. 이 시장을 위한 송전 타워는 용융아연도금, 컴팩트한 모노폴 형상, 제어된 기초 설치 면적을 우선해야 합니다. SOLARTODO의 Power Transmission Tower 라인은 격자형, 목재, FRP 또는 콘크리트 대안이 아니라 강관 배전 전주로 구성할 때 이러한 요구에 부합합니다.

Ceylon Electricity Board 계획 문서와 공개 계통 요약에 따르면, Sri Lanka의 대용량 송전망에는 220kV 및 132kV 회랑이 포함되며, 도시 배전은 일반적으로 33kV/11kV 시스템을 통해 강압됩니다. Colombo의 도시 배전 등급에서 관련 선택은 전압 수준인 10-35kV에서 시작됩니다. IEC는 "This International Standard specifies loading and strength requirements,"라고 명시하며, 이는 풍하중, 도체 장력, 전주 강도를 맞추는 올바른 설계 논리입니다. World Bank는 Colombo 대도시권을 "engine of growth"라고 설명하는데, 이는 짧은 피더 정전도 상업적으로 큰 영향을 미칠 수 있는 이유를 설명합니다.

권장 기술 구성

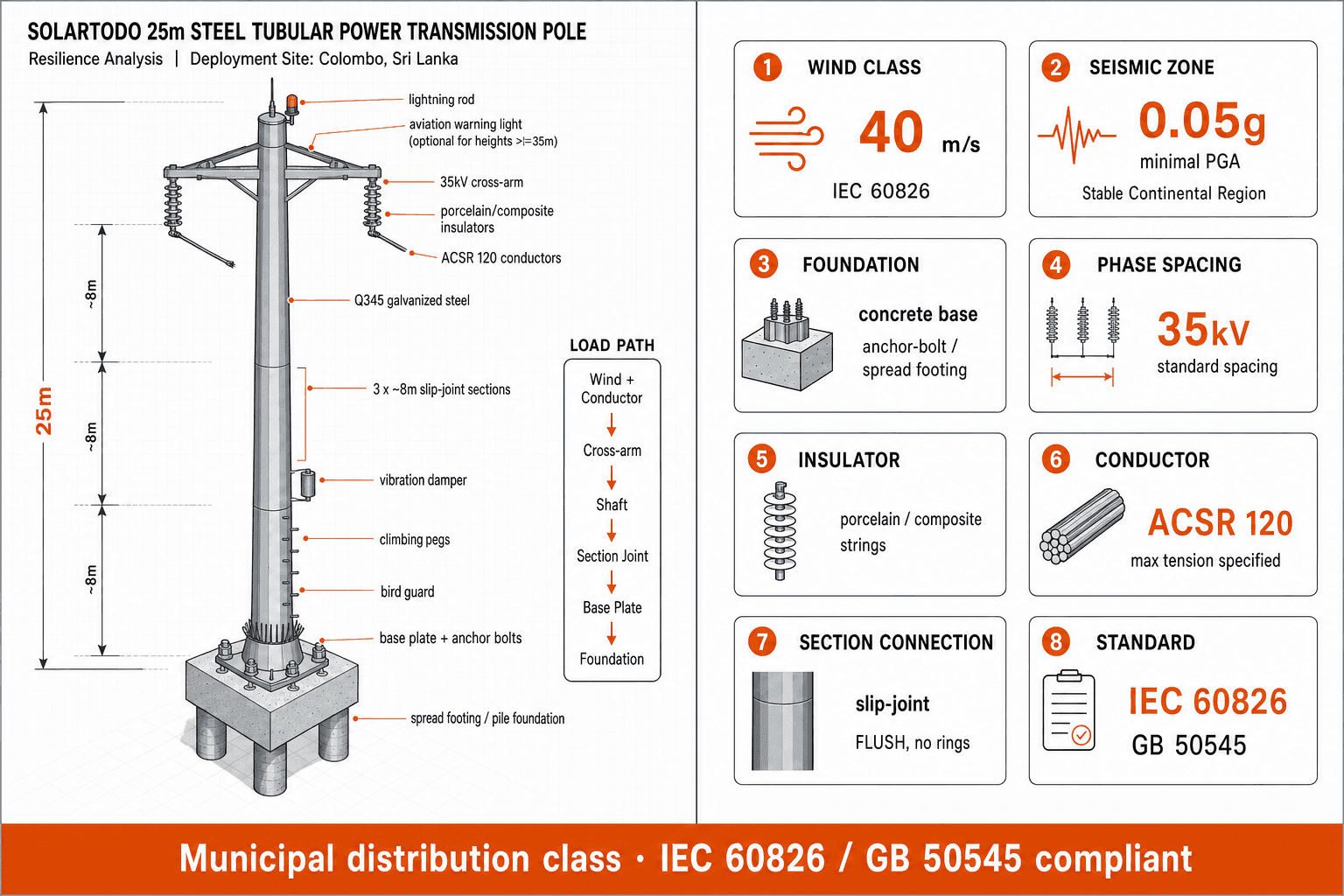

일반적인 204-unit Colombo 피더 패키지는 약 12km의 제약된 도시 경로에 걸쳐 35kV 단회선 강관 모노폴 구성을 사용합니다. 기준 엔지니어링에서 35kV 등급은 높이 12-18m, 1-3t/pole, 경간 80-150m, 8-12 poles/km에 해당합니다. 공급된 구성은 고상형 도시 변형입니다. 약 204 units의 25m 테이퍼형 용융아연도금 Q345 강관 전주, 약 10t/pole, 60m 경간입니다. 25m와 10t는 표준 35kV 등급 범위를 초과하므로, 이 설계는 일반 35kV 기본값이 아니라 특수 이격거리, 컴팩트 경로 또는 고하중 도시 변형으로 문서화되어야 합니다.

Colombo의 경우, 이러한 고상형 변형은 경로 제약이 정당화될 때만 기술적으로 타당할 수 있습니다. 예를 들어 도로 횡단, 유틸리티 혼잡, 침수 위험 기초, 식생 이격, 도체 상향력 제한 등이 해당됩니다. 이 선로는 110kV 또는 220kV 송전 등급 구조물이 아니라 중전압 도시 배전 자산으로 유지됩니다. SOLARTODO는 이 구성을 현지 전력회사 승인, 지반 보고서, 경로 조사, 법정 이격거리 검증을 전제로 한 권장안으로 제시해야 합니다. 보수적인 엔지니어링 패키지에는 IEC 60826 하중 조합, GB 50545 선로 설계 검토, 부식 여유, 접지 설계, 기초 인발 저항이 포함됩니다.

기술 사양

35kV Colombo 송전 타워 패키지는 표준 전압 등급과 공급된 고상형 도시 변형을 구분해야 합니다. 표준 10-35kV 배전 지침은 높이 12-18m, 1-3t/pole, 단회선 또는 복회선, 80-150m 경간, 일반적으로 8-12 poles/km입니다. 공급된 경로별 구성은 약 204 units, 25m 높이, 약 10t/pole, 400kg/m, 약 12km 선로에 대한 60m 경간입니다. 이 차이는 조달 전에 비표준 도시 배전 변형으로 승인되어야 합니다.

• 제품 형태: 격자형, FRP, 목재 또는 콘크리트가 아닌 테이퍼형 원형 또는 12각 강관 모노폴.
• 전압 등급: 35kV 단회선 도시 배전.
• 재질: 용융아연도금 Q345 강재, 설계 검토에서 요구할 경우 고응력 구간에는 Q420 사용 가능.
• 높이 및 중량: 공급 사양 25m, 약 10t/pole이며, 표준 35kV 등급은 12-18m 및 1-3t/pole로 명시.
• 경간 및 경로 길이: 60m 공칭 경간, 총 선로 약 12km, 약 204 units.
• 도체: ACSR-120, 470kg/km, 최대 장력 38kN.
• 전기적 형상: 1.5m 상간 거리, 5.5m 지상고, 0.8m 애자 길이.
• 회선 하드웨어: 완철 브래킷, 애자련, 진동 댐퍼, 조류 방지 장치, 접지, 승주 발판.
• 기초: 현장별 상향력, 전도, 지지력 검토가 포함된 콘크리트 앵커 볼트 케이지 기초.
• 풍하중: Wind Class 4, 40m/s 설계 기준.
• 설계 수명: 계획된 검사, 아연도금 유지관리, 체결부 토크 점검을 포함해 30 years.
• 표준 기준: 가공선 하중 및 강도에는 IEC 60826, 가공 송전선 설계에는 GB 50545.

실행 접근 방식

Colombo에서 일반적인 204-unit 35kV 강관 전주 배치는 약 4-8 months에 걸쳐 6개의 관리된 단계로 제공됩니다. 첫 번째 단계는 경로 조사, 지반 샘플링, 유틸리티 매핑, 도로, 건물, 통신 케이블, 배수로, 기존 11kV/33kV 피더에 대한 이격거리 확인입니다. 두 번째 단계는 ACSR-120의 도체 처짐-장력 계산, 40m/s 풍하중, 접지 저항 목표, 기초 케이지 도면을 포함한 구조 및 전기 설계 확정입니다.

그 다음 조달은 Q345 강판 준비, 전주 롤링, 종방향 심 용접, 플랜지 제작, 시험 조립, 용융아연도금, 부속품 포장으로 진행됩니다. 25m 전주를 플랜지 볼트 섹션으로 구성하면 Colombo의 조밀한 도시 도로 인근 운송 제약을 줄일 수 있으므로 CKD 또는 섹션 분할 선적이 선호됩니다. 현장 공사는 전주 납품에 앞서 기초를 순차적으로 시공하여 보관 시간과 부식 노출을 줄입니다. 설치는 크레인 거치, 앵커 볼트 레벨링, 플랜지 토크 체결, 완철 설치, 애자 장착, 도체 가선, 진동 댐퍼 배치, 접지, 최종 시운전 시험으로 진행됩니다.

SOLARTODO의 핵심 엔지니어링 원칙은 고상형 25m/10t 변형이 우발적으로 과대 설계된 것이 아니라 제약된 도시 이격거리를 위해 의도적으로 선택되었음을 문서화하는 것입니다. 품질 관리에는 아연도금 두께 보고서, 재료 인증서, 용접 검사, 볼트 등급 검증, 기초 큐브 시험, 수직도 점검, 준공 좌표가 포함되어야 합니다. 가압 전에 EPC 팀은 예상 온도 범위에서 상간 이격거리, 지상고, 접지 연속성, 애자 상태, 도체 처짐을 확인해야 합니다.

기대 성능 및 ROI

Colombo의 35kV 강관 전주 시스템은 30-year 설계 수명 동안 신뢰성, 토지 이용 효율, 유지보수 절감, 정전 위험 감소를 기준으로 평가되어야 합니다. World Bank (2013)에 따르면 Colombo의 대도시 경제는 국가 성장 엔진이므로 피더 신뢰성은 상업 연속성, 물류, 의료, 항만 활동, 고밀도 복합용도 지구를 지원합니다. 격자형 구조물과 비교할 때 강관 모노폴은 일반적으로 회랑 설치 면적을 줄이고 도시 설치를 단순화하며, 특히 도로 중앙분리대나 좁은 유틸리티 보호구역이 기초를 제약하는 곳에서 유리합니다.

도시 배전 전주 패키지의 ROI는 일반적으로 회피된 정전 비용, 유지보수 방문 감소, 빠른 설치, 낮은 토지 취득 노출, 더 긴 구조 서비스 수명을 통해 평가됩니다. 조류 방지 장치, 댐퍼, 승주 발판을 갖춘 용융아연도금 모노폴은 다부재 구조물에 비해 검사 복잡성을 줄일 수 있습니다. 회수기간 모델링에서 전력회사는 일반적으로 초기 조달 비용만이 아니라 30 years에 걸친 총 생애주기 비용을 비교합니다. 실질적인 Colombo 모델에는 기초 비용, 교통 관리, 크레인 접근, 선적, 부식 유지관리, 정전 일정, 교체 위험이 포함되어야 합니다.

IEA (2024)에 따르면 전력 시스템 투자는 전기화가 증가함에 따라 신뢰성과 계통 유연성을 점점 더 지원해야 합니다. IEC (2017)에 따르면 가공선 설계는 전압만으로 규모를 정하는 것이 아니라 기후 하중, 도체 하중, 구조 강도를 결합해야 합니다. 이 Colombo 프로파일에서 SOLARTODO의 권장 기술 가치는 컴팩트한 도시 적합성, 예측 가능한 아연도금 강재 제작, 그리고 contact us를 통한 공급 전용 패키지에서 EPC 턴키 납품까지의 명확한 업그레이드 경로입니다.

비교 표

Colombo 35kV 권장안은 전력회사 엔지니어가 공급된 변형의 특수성을 확인할 수 있도록 표준 전압 등급 한계와 비교되어야 합니다. 아래 표는 기준 엔지니어링 등급과 공급된 도시 고상형 프로파일을 구분합니다. 이를 통해 35kV 선로가 자동으로 220kV 규모의 높이나 중량을 필요로 하는 것처럼 취급하는 흔한 오류를 방지합니다. 또한 25m 및 10t 값에 현지 승인이 필요한 이유를 명확히 합니다.

구성	전압 등급	높이	중량	경간	일반 용도	Colombo 적합성
표준 배전 강관 전주	10-35kV	12-18m	1-3t/pole	80-150m	도시 및 교외 배전	기준 참조
공급된 고상형 도시 변형	35kV	25m	~10t/pole	60m	제약된 이격거리, 컴팩트 경로, 고하중	설계 승인 시에만 권장
준송전 모노폴	66-110kV	18-30m	5-15t/pole	200-300m	지역 준송전	35kV 피더에는 불필요
HV 송전 모노폴	220kV	35-55m	15-35t/pole	350-450m	대용량 송전	이 경로에는 과등급
UHV 송전 모노폴	500kV	50-70m	35-55t/pole	400-500m	국가 기간망	해당 없음

가격 및 견적

35kV Colombo 견적은 공급 범위, 204-unit 대략 수량, 12km 경로 기준, 기초 책임, 시운전 경계를 명시해야 합니다. SOLARTODO는 이 제품 라인에 대해 FOB Supply(중국 공장도 장비), CIF Delivered(해상 운임 및 보험 포함), EPC Turnkey(완전 설치 및 시운전, 1-year warranty 포함)의 3가지 가격 등급을 제공합니다. 대규모 배치에는 물량 할인이 제공됩니다. 즉시 견적을 받으려면 Configure your system online을 이용하거나, [email protected]의 엔지니어링 팀에 request a custom quotation을 요청하십시오.

견적은 전주 수량만을 기준으로 해서는 안 됩니다. Colombo의 비용 동인에는 강재 등급, 아연도금 두께, 플랜지 직경, 앵커 케이지 중량, 완철 형상, 도체 공급, 애자 정격, 진동 댐퍼, 조류 방지 장치, 교통 관리, 토양 조건, 크레인 접근성이 포함됩니다. EPC 가격에는 정전, 현지 인허가, 경로 정리, 기초 굴착, 계통 시운전이 포함되는지 여부도 정의해야 합니다. SOLARTODO는 전력회사의 조달 모델에 따라 공급 전용 문서 또는 턴키 기술 패키지를 제공할 수 있습니다.

자주 묻는 질문

Colombo 35kV 송전 타워 패키지는 일반적으로 8-12 standard poles/km가 필요하지만, 이 공급된 12km 제약 경로는 약 204 units를 사용합니다.

Q1: 권장 Colombo 구성은 송전 타워입니까, 배전 전주입니까? 제품군은 Power Transmission Tower이지만, 중전압 도시 배전 전주로 분류하는 것이 가장 적절합니다. 전압은 35kV 단회선이므로 일반 엔지니어링 등급은 12-18m 및 1-3t/pole입니다. 공급된 25m, 10t/pole 구성은 현지 전력회사 승인이 필요한 고상형 도시 변형으로 취급해야 합니다.

Q2: 공급된 구성은 왜 35kV 선로에 25m 전주를 사용합니까? 25m 전주는 표준 35kV 등급을 초과하며 기본값으로 제시되어서는 안 됩니다. 특수 이격거리, 제약된 도시 선형, 도로 횡단, 도체 상향력, 침수 위험 기초 또는 유틸리티 충돌 조건에서만 정당화될 수 있습니다. 엔지니어링 문서에는 이것이 표준 35kV 규모가 아니라 경로별 고상형 변형임을 명확히 명시해야 합니다.

Q3: 이 Colombo 경로에 권장되는 도체는 무엇입니까? 지정 도체는 ACSR-120이며, 질량은 약 470kg/km이고 최대 장력은 38kN입니다. 이 도체 등급은 처짐-장력, 풍하중, 온도, 진동, 애자 협조가 검증될 때 35kV 도시 배전 피더에 적합합니다. 해안 풍하중 노출은 도체 피로를 가속할 수 있으므로 진동 댐퍼를 포함해야 합니다.

Q4: 일반적인 204-unit 배치에는 얼마나 걸립니까? 일반적인 일정은 설계 승인 후 약 4-8 months이며, 인허가, 기초 접근, 정전 가능 시간, 선적에 따라 달라집니다. 작업은 일반적으로 조사, 지반 검토, 제작, 아연도금, CKD 납품, 기초 시공, 전주 설치, 도체 가선, 접지, 시험, 시운전으로 진행됩니다. 조밀한 Colombo 교통은 물류를 주공정 항목으로 만들 수 있습니다.

Q5: 30-year 설계 수명 동안 어떤 유지보수가 필요합니까? 유지보수에는 연간 육안 검사, 몬순 이후 점검, 접지 저항 시험, 볼트 토크 감사, 아연도금 상태 검토, 조류 방지 장치 검사, 진동 댐퍼 검증이 포함되어야 합니다. 해안 대기와 폭우로 인해 부식 모니터링이 중요합니다. 전력회사는 손상된 하드웨어를 전체 피더 재설계 없이 교체할 수 있도록 준공 도면과 검사 로그를 보관해야 합니다.

Q6: 강관 전주는 Colombo에서 격자형 타워와 어떻게 비교됩니까? 강관 전주는 격자형 타워보다 설치 면적이 작고 도시 경관에 더 정돈된 프로파일을 제공하므로 도로 회랑과 조밀한 유틸리티 구역에 유리합니다. 격자형 구조물은 더 높은 전압의 장경간에는 효율적일 수 있지만, 더 많은 부재, 더 많은 연결 지점, 더 큰 시각적 영향을 요구합니다. 35kV Colombo 경로에는 일반적으로 아연도금 모노폴이 통합하기 더 쉽습니다.

Q7: 제품 가격을 사용하지 않을 때의 유력한 ROI 논리는 무엇입니까? ROI는 조달 비용만이 아니라 생애주기 비용을 통해 측정되어야 합니다. 이점에는 토지 요구사항 감소, 빠른 설치, 부재 검사 감소, 무보호 강재보다 낮은 부식 노출, 회피된 정전 비용이 포함될 수 있습니다. Colombo의 경우 피더 신뢰성이 30-year 서비스 수명 동안 항만, 상업, 의료, 고밀도 주거 부하를 지원하는 곳에서 경제적 가치가 가장 큽니다.

Q8: EPC 견적에는 무엇이 포함되어야 합니까? EPC 견적은 전주 공급, 앵커 케이지, 완철, 애자, ACSR 도체, 접지, 조류 방지 장치, 진동 댐퍼, 기초, 설치, 교통 관리, 시험, 시운전을 정의해야 합니다. 또한 제외 항목, 인허가 책임, 정전 일정, 토양 위험 가정, 보증 기간, 인수인계 문서도 명시해야 합니다. SOLARTODO의 견적은 FOB, CIF, EPC 범위를 명확히 구분해야 합니다.

Q9: 이 제품 라인에 적합한 보증은 무엇입니까? 턴키 조달의 경우 요구되는 상업 문구는 1-year warranty를 명시합니다. 엔지니어링 구매자는 재료 인증서, 아연도금 보고서, 용접 검사 기록, 볼트 사양, 설계 계산서도 요청해야 합니다. 장기 성능은 보증 기간만이 아니라 올바른 설치, 기초 품질, 접지 연속성, 예정된 유지보수에 달려 있습니다.

Q10: Colombo 기술 검토에는 어떤 표준이 적용되어야 합니까? IEC 60826은 가공선의 하중 및 강도 계산을 안내해야 하며, GB 50545는 가공 송전선 설계 관행을 지원할 수 있습니다. 현지 전력회사 요구사항, Sri Lankan grid codes, 도로 당국 이격거리, 현장별 지반 데이터가 최종 승인을 지배해야 합니다. 35kV 전압 등급은 높이, 중량, 경간, 이격거리 검토의 출발점으로 유지되어야 합니다.

참고 자료

1. World Bank (2013): Metro Colombo Urban Development Project 문서는 Colombo Metropolitan Area를 Sri Lanka의 핵심 산업, 상업, 행정 중심지로 설명하며, Western Province가 인구의 약 25%와 산업 부가가치의 약 80%를 차지한다고 명시합니다. https://www.worldbank.org/
2. World Meteorological Organization (2024): Colombo에 대한 World Weather Information Service 기후 프로파일은 열대 조건과 일반적으로 약 2,500mm/year의 높은 연간 강우량을 보고합니다. https://worldweather.wmo.int/
3. Ceylon Electricity Board (2022): Long-Term Generation and Transmission Expansion Planning은 Sri Lanka의 220kV 및 132kV 송전 기간망과 배전 강압 계획 맥락을 언급합니다. https://ceb.lk/
4. IEC (2017): IEC 60826, Design criteria of overhead transmission lines는 가공선 구조물의 하중 및 강도 기준을 정의합니다. https://webstore.iec.ch/
5. GB 50545 (2010): Code for design of 110kV-750kV overhead transmission lines; 여기서는 프로젝트별 35kV 요구사항과 함께 구조 설계 참고자료로 사용됩니다.
6. Public Utilities Commission of Sri Lanka (2024): 전력 부문 규제 자료 및 요금 절차는 Sri Lankan 전력 사용자를 위한 소비자 등급과 계통 서비스 맥락을 정의합니다. https://www.pucsl.gov.lk/
7. International Energy Agency (2024): 전력 및 계통 투자 분석은 신뢰성과 계통 유연성을 전력 부문 투자의 핵심 우선순위로 강조합니다. https://www.iea.org/

배치 장비

• 35kV 단회선 도시 배전을 위한 204 units × 25m 테이퍼형 용융아연도금 Q345 강관 전주
• ACSR-120 도체, 470kg/km, 최대 장력 38kN
• 1.5m 상간 거리 및 0.8m 애자 길이를 갖춘 완철 브래킷
• 각 전주용 콘크리트 앵커 볼트 케이지 기초
• 접지 세트, 조류 방지 장치, 진동 댐퍼, 승주 발판, 플랜지 볼트 섹션 하드웨어
• 40m/s에서 Wind Class 4 설계 기준 및 30-year 설계 수명
