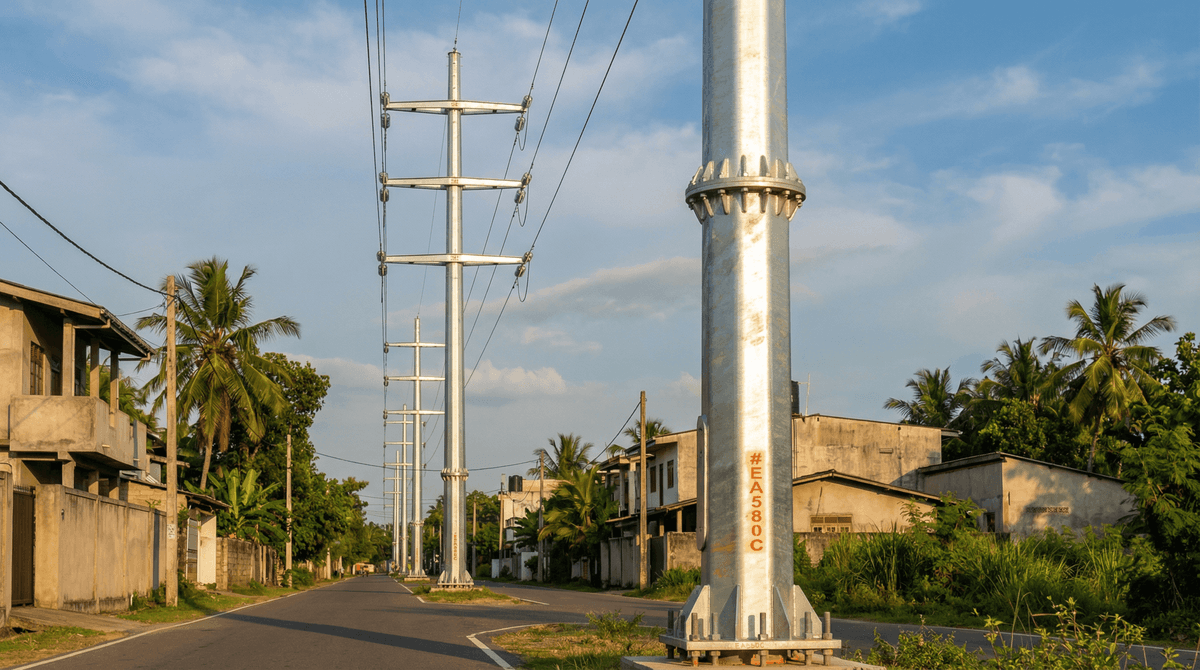

SOLAR TODO는 **스리랑카 콜롬보 (6.93, 79.85)**의 고수요 회랑을 위한, 유틸리티에 바로 적용 가능한 전력 송전탑(Power Transmission Tower) 솔루션을 제공했습니다. 이 프로젝트는 컴팩트한 권역(용지) 확보가 필요한 10kV 더블-서킷(double-circuit) 가공선로이며, 해안 환경에서 신뢰할 수 있는 풍하중 성능과 내구성 있는 부식 저항성이 요구되었습니다.
답변 캡슐: SOLAR TODO는 콜롬보에서 ~16km 10kV 더블-서킷 라인을 위해 25m 테이퍼드(tapered) 강관(steel tubular) 폴 261기를 설치했으며, IEC 60826 / GB 50545 풍하중 및 부식 대응이 가능한 용융아연도금(hot-dip galvanizing)으로 설계했습니다.
프로젝트 개요 (콜롬보, 스리랑카)
콜롬보의 조밀한 도심 구조와 해안 조건은 가공 전기화에 있어 까다로운 배경을 만듭니다. 공사 장비 반입/설치를 위한 제한된 공간, 잦은 계획 협의, 그리고 염분이 포함된 공기와 강풍 이벤트에 대한 장기 노출이 존재하기 때문입니다. 이 회랑을 위해 유틸리티는 다음을 만족할 수 있는 송전 구조물이 필요했습니다.
- **풍속 등급 4 (40 m/s)**에서 기계적 건전성을 유지할 것,
- 10kV 더블-서킷 배치에 맞는 도체 및 절연체 기하를 지지할 것,
- 해안 운전에 적합한 부식 방호를 제공할 것,
- 표준화된 폴 단면과 볼트 연결을 통해 설치를 단순화할 것.
SOLAR TODO의 범위는 **강관 송전 폴(격자형 아님, NOT FRP 아님)**을 공급하고 엔지니어링하는 데 집중되었습니다. 이 폴은 절연체 스트링과 ACSR 도체를 위한 견고한 하드웨어 인터페이스를 갖춘 테이퍼드 테이퍼 모노폴로 설계되었습니다. 최종 선로 길이는 60m 스팬 구간을 기준으로 ~16km였으며, 필요한 전기적 이격거리와 기계적 성능을 달성하기 위해 25m 높이 폴 261기를 사용했습니다.
콜롬보에서 강관 송전 폴(격자형 아님)인 이유
콜롬보와 같은 해안 도시에서는 송전 구조물이 구조적으로 효율적이면서도 매우 높은 내구성을 가져야 합니다. SOLAR TODO는 격자형 타워( lattice towers ) 대신 테이퍼드 원형/도데카곤(dodecagonal) 강관 모노폴 방식을 선택했습니다. 그 이유는 강관 폴이 상세 설계의 복잡성을 줄이고, 아연도금 피복의 균일성을 개선하며, 풍하중 및 도체 힘에 대한 하중 경로를 깔끔하게 제공하기 때문입니다.
이 프로젝트의 핵심 설계 의도는 폴 시스템이 국제 설계 기준을 충족하면서도 전체 서비스 수명 동안 안정적으로 유지되도록 하는 것이었습니다. 특히 IEC 60826의 가공선로 풍하중과 관련 구조 요구사항에 대한 GB 50545를 만족하도록 했습니다.
배치 설계: 10kV 더블-서킷 라인 구성
본 콜롬보 프로젝트는 261 × 25m 테이퍼드 강관 폴을 10kV 더블-서킷 가공선로 구성에 맞게 배치했습니다.
전기 / 기계 기하
- 상(phase) 간 이격: 0.8m
- 지상 이격(ground clearance): 5m
- 스팬 길이: 60m
- 총 선로 길이: ~16km
- 절연체 길이: 0.5m
- 도체 타입: ACSR 120
- ACSR 120 파라미터: 470kg/km, 최대 인장 38kN
폴 설계에는 절연체 스트링 + ACSR 도체를 위한 **크로스암 브래킷(cross-arm brackets)**이 포함되어, 일관된 도체 라우팅을 가능하게 하고 안전한 운전을 위해 필요한 상 이격거리를 유지할 수 있도록 했습니다. 구조물의 부속품은 현장 실무의 현실을 반영하여 선정되었습니다. 즉, 등반 안전, 접지 연속성, 조류 보호, 진동 제어 등이 그것입니다.
풍 성능 (IEC 60826)
콜롬보의 해안 노출은 풍하중을 주요 설계 구동 요인으로 만듭니다. SOLAR TODO는 폴 시스템을 다음과 같이 엔지니어링했습니다.
- 풍속 등급 4: 40 m/s
- IEC 60826에 따른 적합성(가공선로에서의 풍하중 작용)
이를 통해 도체 갈로핑(galloping)/진동 위험 및 횡방향 하중 효과를 구조 강성(structural stiffness)과 기계적 부속품의 조합으로 대응했습니다.
기술 사양
- 수량: 261기
- 폴 타입: 강관 송전 폴 (격자형 아님, NOT FRP 아님)
- 높이: 25m 테이퍼드 강관 모노폴
- 단면: 테이퍼드 원형 또는 도데카곤 강(강관)
- 재질 등급: Q345 강
- 부식 방호: 용융아연도금(hot-dip galvanized)
- 중량: ~25t/폴 (1000kg/m)
- 도체: ACSR 120 (470kg/km, 최대 인장 38kN)
- 상 이격: 0.8m
- 지상 이격: 5m
- 절연체 길이: 0.5m
- 스팬: 60m
- 총 선로: ~16km
- 부속품: 등반용 스텝(climbing steps), 크로스암(cross arm), 접지(grounding), 조류 가드(bird guard), 진동 댐퍼(vibration damper)
- 기초 타입: spread_footing
- 기준 준수: IEC 60826 / GB 50545
- 기초 개념(폴 인터페이스): **앵커 케이지(anchor cage)**와 **플랜지 볼트 섹션(flanged bolt sections)**을 갖춘 콘크리트 기초
엔지니어링 & 제작 접근
1) 해안 내구성을 위한 용융아연도금
콜롬보에서는 염분이 포함된 공기와 습한 해안 조건 때문에 내식성이 필수입니다. 폴은 Q345 강으로 제작되었고, 장기 자산 성능을 뒷받침하는 보호 코팅 시스템을 형성하기 위해 **용융아연도금(hot-dip galvanization)**으로 마감했습니다.
2) 효율적인 하중 전달을 위한 테이퍼드 관형 형상
25m 테이퍼드 모노폴 형상은 풍하중으로 인한 횡방향 하중을 견디면서, 10kV 더블-서킷 라인의 도체 배치를 지지하도록 설계되었습니다. 테이퍼 형상은 구조 효율을 향상시키고, 전체 높이에서 일관된 거동을 보장하는 데 도움이 됩니다.
3) 제어된 설치를 위한 플랜지 볼트 섹션
현장 시공을 지원하기 위해 폴은 플랜지 볼트 섹션을 사용했습니다. 이 방식은 설치 시 정렬을 정확하게 하고 볼트 체결 연결을 견고하게 하여, 조립 품질을 향상시킵니다.
4) 기초 호환성: spread_footing + 앵커 케이지
본 프로젝트는 도시 회랑에서 일반적인 지반 조건에 맞춰 구조 하중을 지반 조건과 일치시키는 콘크리트 기초 및 앵커 케이지를 포함한 spread_footing 기초 시스템을 지정했습니다. 또한 이 기초 전략은 침하 민감도를 관리하고, 안정적인 장기 운전을 지원하는 데 도움이 됩니다.
콜롬보 현장 설치 참고사항
콜롬보의 인프라 환경은 일반적으로 장비 접근, 작업 윈도우, 교통 관리에 대해 세심한 조정이 필요합니다. SOLAR TODO의 폴 시스템은 현장 실행을 위해 실용적으로 설계되었습니다.
- 표준화된 25m 폴 유닛(총 261기)은 노선 전 구간에서 변동성을 줄입니다.
- 볼트 체결 플랜지 섹션은 반복 가능한 조립 절차를 지원합니다.
- 등반용 스텝과 접지 하드웨어는 안전 및 시운전(commissioning) 노력을 줄여줍니다.
- 조류 가드는 플래시오버(flashover) 이벤트로 이어질 수 있는 조류 관련 위험을 완화하는 데 도움이 됩니다.
- 진동 댐퍼는 바람에 의해 유발되는 도체의 운동 하에서 기계적 안정성을 지원합니다.
결과 및 영향
제공된 구성—60m 스팬을 갖는 ~16km 10kV 더블-서킷 라인을 위한 261 × 25m 강관 폴—은 IEC 60826 / GB 50545 요구사항을 충족하도록 엔지니어링되었으며, **풍속 등급 4 (40 m/s)**에 대해 설계했고 필요한 이격거리(0.8m 상 이격 및 5m 지상 이격)를 유지하도록 했습니다.
SOLAR TODO의 배치(설치) 접근에서 도출된 핵심 결과는 다음과 같습니다.
- 회랑 전 구간의 시스템 일관성: 도체/절연체 인터페이스가 동일한 261개의 표준 폴 유닛.
- 해안 풍 조건에서의 기계적 견고성: IEC 가공선로 풍하중 작용 원칙에 맞춘 설계 정렬.
- 장기 사용수명 내구성: 콜롬보의 해안 환경에서 부식을 저항하기 위한 용융아연도금된 Q345 강.
- 운전 준비성: 안전한 운전 및 유지보수를 지원하기 위해 등반용 스텝, 접지, 조류 가드, 진동 댐퍼를 포함.
가격 & 견적
SOLAR TODO는 본 제품 라인에 대해 세 가지 가격 등급을 제공합니다: FOB Supply(장비 공장도 기준, 중국), CIF Delivered(해상 운임 및 보험 포함), 그리고 EPC Turnkey(완전 설치 및 시운전, 1년 보증). 대규모 배치에는 물량 할인도 가능합니다. 즉시 견적을 원하시면 온라인으로 시스템을 구성하세요, 또는 당사 엔지니어링 팀에 맞춤 견적을 요청하세요 ([email protected]).
자주 묻는 질문
1) SOLAR TODO는 왜 격자형 타워 대신 강관 모노폴을 사용했나요?
본 콜롬보 라인에서는 **강관 송전 폴(격자형 아님, NOT FRP 아님)**을 사용하여 구조 상세 설계를 단순화하고, IEC 60826에서 요구하는 풍 설계 기준을 만족하는 동시에 Q345 강에 대해 일관된 아연도금 피복 환경을 제공했습니다.
2) 폴은 어떤 풍 조건을 위해 설계되었나요?
폴 시스템은 **풍속 등급 4 (40 m/s)**를 기준으로 엔지니어링되었으며, IEC 60826에 맞춰 설계했고 **진동 댐퍼(vibration dampers)**와 같은 기계적 부속품이 이를 지원합니다.
3) 10kV 라인에 대해 어떤 도체 및 기계적 한계를 고려했나요?
본 프로젝트는 ACSR 120 도체를 사용했으며 470kg/km 및 최대 인장 38kN을 적용했습니다. 여기에 0.8m 상 이격과 5m 지상 이격을 조합하여 안전한 전기적 및 기계적 성능을 유지하도록 했습니다.
4) 폴은 기초에 어떻게 고정(앵커)되나요?
각 폴은 콘크리트와 **앵커 케이지(anchor cage)**를 갖춘 spread_footing 기초로 지지되며, 강관 폴은 제어된 정렬과 견고한 조립을 지원하기 위해 **플랜지 볼트 섹션(flanged bolt sections)**을 사용합니다.
참고문헌 (표준 & 가이드)
- IEC 60826 — 가공선로: 선로 설계를 위한 풍하중 고려사항.
- GB 50545 — 가공선로 구조물에 대한 코드 요구사항.
- IEEE Std 1133 — 가공 송전선로 구조물에 대한 IEEE 가이드(일반적인 구조적 고려사항).
- NREL / IRENA (전력망 신뢰도 맥락) — 전송 설비 업그레이드의 신뢰도 결과를 구성하기 위해 사용된, 전력망 회복력 계획에 대한 공개 가이드.
- World Bank (인프라 계획 참고) — 개발/도시 맥락에서 회복력 있는 인프라 구현에 대한 가이드.
제품 구성 및 엔지니어링 워크플로에 대한 자세한 내용은 당사의 **전력 송전탑 제품 페이지**를 살펴보시거나 문의하기를 이용해 주세요.
배치된 장비
- 261 × 25m 테이퍼드 강관 송전 폴(격자형 아님, NOT FRP 아님), 용융아연도금된 Q345 강, ~25t/폴 (1000kg/m), 플랜지 볼트 섹션
- 절연체 스트링 + ACSR 도체(10kV 더블-서킷)를 위한 크로스암 브래킷 시스템, 상 이격 0.8m, 지상 이격 5m, 절연체 길이 0.5m
- 도체 사양: ACSR 120 (470kg/km, 최대 인장 38kN) 및 진동 댐퍼 통합
- 폴당 부속품: 등반용 스텝, 크로스암, 접지, 조류 가드, 진동 댐퍼
- 기초 시스템: 모노폴 베이스를 위한 앵커 케이지가 포함된 spread_footing 콘크리트 기초
