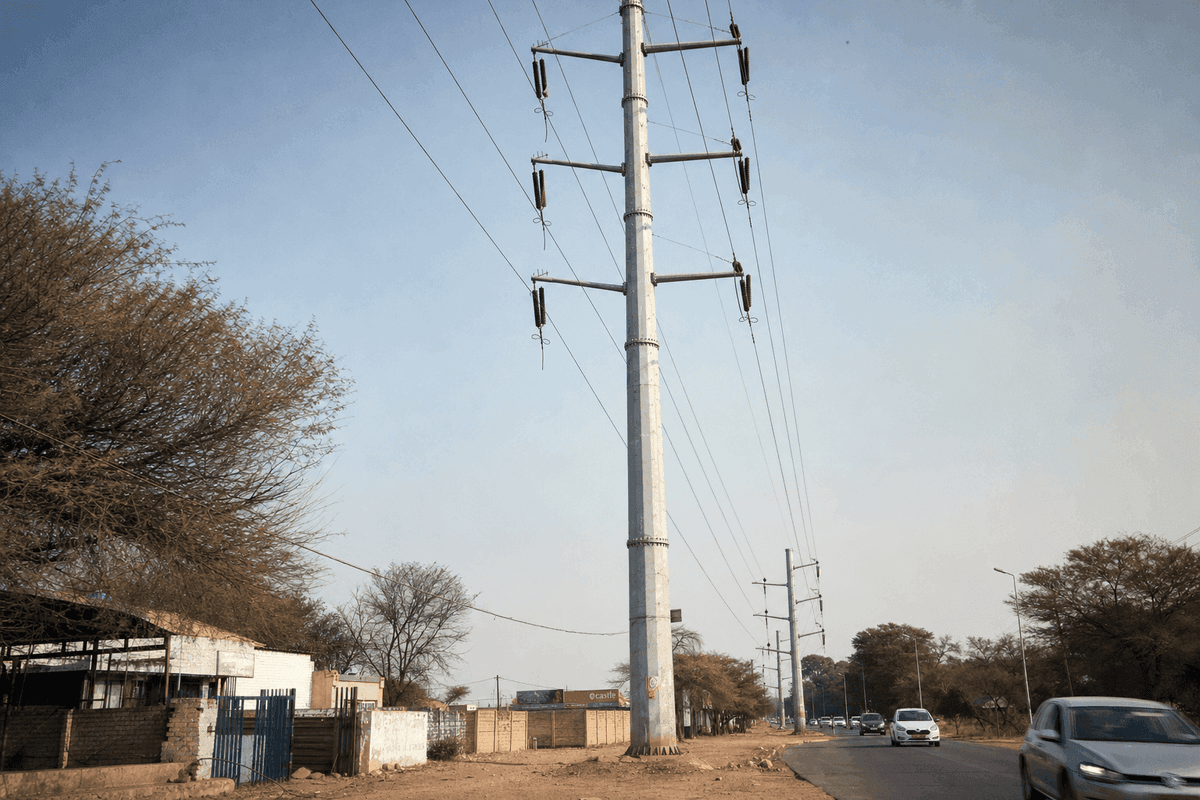

Gaborone 송전탑 시장 분석: 220kV 이중회로 강관형 구성

Gaborone 송전탑 시장 분석: 220kV 이중회로 강관형 구성

요약

Gaborone의 도시 인구 246,325명과 광역권 기반 534,842명은 220kV 백본 권고안을 뒷받침합니다: 약 59기의 강관형 전주, 40m 높이, 9km 선로 길이, ACSR-400 도체.

핵심 요점

• 일반적인 Gaborone 220kV 백본 회랑에는 약 9km에 걸쳐 약 59기의 테이퍼형 강관 전주가 사용됩니다.
• 권장 SOLARTODO Power Transmission Tower 등급은 40m, 이중회로, Q345 용융아연도금강입니다.
• ACSR-400 도체 선정은 고전압 운용을 위해 1,520kg/km 질량과 최대 110kN 장력을 제공합니다.
• 프로젝트별 기술 적합성은 6m 상간 거리, 7m 지상고, 2.5m 애자련을 사용합니다.
• 좌표 -24.65, 25.91 인근의 반건조 도시 외곽 회랑에는 30m/s 기준의 풍하중 class 2 설계가 적합합니다.
• 150m 경간은 약 6.6 구조물/km를 의미하며, 이격거리 및 선하지 제어 때문에 개활지 220kV 경간보다 더 촘촘합니다.
• 표준 정합성은 가공선 하중 및 철탑 설계에 대해 IEC 60826, GB 50545, DL/T 5092를 참조해야 합니다.

Gaborone 시장 맥락

Gaborone의 전력망 계획 사례는 도시 인구 246,325명, 광역권 534,842명, 그리고 Botswana 수도의 집중된 정부-상업 수요에 의해 좌우됩니다.

Statistics Botswana는 Gaborone의 2022년 도시 인구를 246,325명으로 보고하며, 일반적인 광역권 추정치는 더 넓은 도시권을 약 534,842명으로 봅니다. 이러한 집중도는 중요합니다. 수도 인근의 송전 보강은 단일 고립 고객보다 공공 행정, 상업 부하, 도시 주변 주거, 산업단지에 더 많이 기여하기 때문입니다. World Bank 데이터(2023)에 따르면 Botswana의 국가 전력 접근률은 약 76.2%였으며, 이는 도시 신뢰성과 농촌 확장이 모두 정책 우선순위로 남아 있음을 의미합니다.

Botswana Power Corporation은 전력 발전, 송전, 배전, 수입, 판매를 담당하는 국가 전력회사이며 본사는 Gaborone에 있습니다. BPC는 Southern African Power Pool에도 참여하므로, 송전 신뢰성은 도시 수요뿐 아니라 지역 간 전력 교환에도 관련됩니다. IRENA(2021)에 따르면 Botswana의 태양광, 풍력, 바이오에너지 자원은 2030년까지 에너지 수요의 15%를 충족할 수 있지만, 재생에너지 통합은 여전히 견고한 고전압 송출 회랑에 달려 있습니다.

SOLARTODO에 해당되는 제품은 격자 철탑, 목주, 콘크리트 전주, FRP 구조물 또는 태양광 제품이 아니라 강관형 Power Transmission Tower입니다. 권장 사용 사례는 Gaborone 주변 전력망 보강을 위한 고전압 송전 백본이며, 완료된 현지 구축을 주장하는 것이 아니라 현재 시점의 기술 분석을 사용합니다. IEC는 '가공 송전선 설계 기준'을 명시하며, 이는 이러한 유형의 권고에 적합한 엔지니어링 프레임입니다.

권장 기술 구성

Gaborone 220kV 권고안은 9km 백본 선로에 대해 각각 40m 높이, 약 40t인 이중회로 강관형 전주 약 59기를 지정합니다.

전압 등급을 먼저 선정해야 합니다. 220kV는 수도권 부하 중심지에 전력을 공급하는 백본 회랑에 적합한 고전압 송전 범주입니다. 일반 엔지니어링 가이드에서 220kV 강구조물은 보통 35-55m 높이 범위에 속하고, 대개 이중회로 형상을 사용하며, 높은 기계적 하중을 지지합니다. 프로젝트별 구성은 40m로 이 높이 등급 안에 있으며, 약 1,000kg/m 등급의 중부하 이중회로 변형을 사용해 전주당 약 40t이 됩니다.

이 규모의 일반적인 59기 배치는 테이퍼형 원형 또는 십이각형 강관 단주, 용융아연도금 Q345 강재, 플랜지 볼트 섹션, 앵커 케이지가 있는 콘크리트 독립기초로 구성됩니다. 도체 패키지는 최대 장력 110kN, 1,520kg/km의 ACSR-400을 사용하며 2.5m 애자련으로 지지됩니다. 상간 거리는 6m, 최소 지상고는 7m여야 하며, 부속품에는 등반 발판, 크로스암, 접지 하드웨어, 조류 보호장치, 진동 댐퍼가 포함되어야 합니다.

150m 경간은 350-450m 경간이 실용적일 수 있는 많은 개활지 220kV 회랑보다 더 촘촘합니다. Gaborone의 도시 외곽 또는 제약이 있는 선하지 경로에서는 이격거리 관리, 도로 횡단, 유틸리티 인터페이스, 풍하중에 따른 도체 움직임 제어를 이유로 더 짧은 경간을 정당화할 수 있습니다. 따라서 SOLARTODO는 이 구성을 일반 농촌 송전선이 아니라 밀집된 수도권 회랑에 최적화된 고전압 백본 전주 패키지로 제시해야 합니다.

기술 사양

권장 SOLARTODO 220kV 구성은 40m 아연도금 Q345 강관 단주, 이중회로 형상, ACSR-400 도체, 30m/s 풍하중 설계를 사용합니다.

• 제품: SOLARTODO Power Transmission Tower, 강관형 단주 형태만 해당.
• 전압 등급: 220kV 고전압 송전 백본.
• 회로: 이중회로, 약 1,000kg/m 구조 등급.
• 전주 형상: 플랜지 볼트 섹션을 갖춘 테이퍼형 원형 또는 십이각형 강관 전주.
• 재질: 용융아연도금 Q345 강재, 최종 구조 검토에서 더 높은 항복강도가 필요한 경우 Q420 사용 가능.
• 높이: 40m, 35-55m의 220kV 고전압 높이 등급과 부합.
• 중량: 프로젝트별 중부하 1,000kg/m 이중회로 구성 기준 약 40t/pole.
• 수량 및 경로 길이: 약 9km에 걸쳐 약 59기.
• 경간: 제약 회랑 제어를 위한 150m 프로젝트별 설계 경간.
• 도체: ACSR-400, 1,520kg/km, 최대 장력 110kN.
• 절연: 크로스암 브래킷의 2.5m 애자련.
• 이격거리: 6m 상간 거리 및 7m 지상고.
• 풍하중 등급: class 2, 30m/s 기본 풍속 기준.
• 기초: 앵커 케이지가 있는 콘크리트 독립기초.
• 부속품: 등반 발판, 크로스암, 접지, 조류 보호장치, 진동 댐퍼.
• 설계 수명: 30년.
• 표준: IEC 60826, GB 50545, DL/T 5092.

IEC 60826 (2017)에 따르면 가공 송전선 설계는 구조 하중을 선정하기 전에 기후 작용과 신뢰도 수준을 정의해야 합니다. GB 50545 (2010)에 따르면 110-750kV 가공선 설계에는 도체 이격거리, 절연 협조, 철탑 하중, 기초 안정성에 대한 조정 검토가 필요합니다. DL/T 5092는 특히 Q345 또는 Q420 강재 제작이 지정되는 경우 중국 전력회사 관행의 철탑 구조 설계와 관련이 있습니다.

실행 접근 방식

일반적인 220kV Gaborone 구축은 조사, 설계, 제작, 운송, 기초 공사, 건립, 시운전의 6개 통제 단계로 진행됩니다.

첫 단계에서는 경로 선형, 지반 지지력, 도로 횡단 제약, 유틸리티 인터페이스를 확인합니다. 조사팀은 150m 경간 가정을 검증하고, 최소 7m 지상고를 확인하며, 각도주 또는 말단주 보강이 필요한 구조물을 식별합니다. 그런 다음 엔지니어링 패키지는 풍하중 등급, 도체 장력, 애자 길이, 접지 설계, 기초 치수를 확정합니다.

두 번째 단계는 제조 및 품질 관리를 포함합니다. SOLARTODO는 Q345 강재에 대한 강관 전주 섹션, 크로스암 브래킷, 플랜지 플레이트, 앵커 케이지 상세, 용융아연도금 문서를 준비합니다. 공장 검사는 치수 검사, 용접 검사, 아연도금 두께 검증, 실용적인 경우 시험 조립, CKD 또는 분할 해상 운송을 위한 포장 명세를 포함해야 합니다.

세 번째 단계는 토목 공사와 건립을 포함합니다. 독립기초는 굴착, 보강, 타설, 양생을 거치며, 전주 인양 전 앵커 볼트 정렬을 확인합니다. 철탑 건립은 보통 크레인 보조 조립, 플랜지 볼팅, 크로스암 설치, 애자련 부착, 도체 가선, 이도-장력 점검, 진동 댐퍼 설치, 조류 보호장치 장착, 접지 연속성 시험 순으로 진행됩니다.

시운전에는 철탑 수직도 점검, 토크 검증, 도체 이격거리 확인, 접지 저항 시험, 상 식별, 보호 인터페이스 점검, 준공 문서화가 포함됩니다. 안전 이격거리, 선로 표지, 전력회사 개폐 절차가 완료되기 전에는 어떤 구간도 가압해서는 안 됩니다. 조달 또는 경로별 검토를 위해 전력회사는 이 분석을 완료된 프로젝트 주장으로 취급하지 않고 엔지니어링 조정을 위해 문의할 수 있습니다.

기대 성능 및 ROI

30년 수명의 220kV 강관형 전주 선로는 회랑 폭 부담을 줄이고, 점검을 단순화하며, 배전급 전주보다 더 높은 도시 부하 전송을 지원할 수 있습니다.

주요 성능 이점은 현장 발전이 아니라 네트워크 용량과 신뢰성입니다. 이중회로 220kV 선로는 하나의 전주 선로에 두 회로를 제공하므로, 선하지가 제한된 곳에서 전송 유연성을 개선할 수 있습니다. 강관형 단주 형식은 격자 철탑에 비해 지상 점유 면적도 줄이며, 이는 Gaborone의 도시 성장 회랑과 도로 접근부 인근에서 가치가 있습니다.

기대 ROI는 정전 비용 회피, 선하지 취득 지연, 낮은 점검 복잡성, 더 긴 자산 수명을 통해 평가해야 합니다. 30년 설계 수명은 여러 계획 주기에 걸친 수명주기 평가를 가능하게 하며, 용융아연도금은 일반 대기 노출에서 부식 위험을 줄입니다. IEA 및 World Bank 추적(2024)에 따르면 전력 접근성과 신뢰성은 에너지 개발의 핵심 지표로 남아 있으므로, 직접적인 요금 회수가 전력회사별로 다르더라도 송전 보강은 가치가 있습니다.

예산 모델링에서 회수 기간은 보편적이 아니라 조건부입니다. 전력회사는 더 높은 송전 에너지, 개선된 N-1 운영 유연성, 혼잡 감소, 구조물 관련 유지보수 이벤트 감소를 통해 투자를 정당화할 수 있습니다. SOLARTODO는 부하흐름 연구, 현지 정전 비용 데이터, 토지 비용 가정, EPC 범위 정의 없이 고정 ROI를 제시해서는 안 됩니다.

결과 및 영향

59기 220kV 구성의 예상 영향은 더 강한 9km 백본 용량, 30년 구조물 수명, 개선된 제약 회랑 신뢰성입니다.

일반적인 구성은 약 59기의 전주로 구조물 수를 예측 가능하게 유지하면서 수도권 안팎으로 고전압 전력 전송을 지원합니다. 더 촘촘한 150m 경간은 교외 또는 인프라가 밀집된 경로에서 이격거리 제어를 지원할 수 있지만, 개활지 경간에 비해 전주 수를 늘립니다. 결과적으로 신뢰성, 시각적 점유, 유지보수 접근성이 중요한 회랑에 대한 기술적으로 보수적인 설계가 됩니다.

가장 중요한 운영 결과는 풍하중 및 도체 장력 하중 하에서의 복원력입니다. 30m/s의 wind class 2, 최대 장력 110kN의 ACSR-400, 2.5m 애자, 진동 댐퍼는 일관된 기계적 패키지를 형성합니다. World Bank는 '전력 접근률(인구 %)'을 명시하며, 전력망 인프라가 단순한 장비 구매가 아니라 개발 지표로 측정되는 이유를 강조합니다.

비교표

이 비교는 4개 전압 등급을 보여주며, 권장 Gaborone 백본 구성이 왜 220kV 고전압 범주에 속하는지 확인합니다.

전압 등급	일반 높이	일반 중량	회로 적합성	일반 경간	Poles/km	Gaborone 기술 적합성
10-35kV 배전	12-18m	1-3t/pole	단회로 또는 이중회로	80-150m	8-12	220kV 백본 전송에는 너무 작음
66-110kV 준송전	18-30m	5-15t/pole	단회로 또는 이중회로	200-300m	4-5	변전소 피더에는 유용하지만 여기서는 지정되지 않음
220kV HV 송전	35-55m	일반적으로 15-35t/pole	보통 이중회로	일반적으로 350-450m	2-3	권장 등급; 프로젝트별 40m, 40t, 150m 제약 경간
500kV UHV	50-70m	35-55t/pole	이중회로	400-500m	2	이 9km 도시권 가이드에는 과도한 규모

가격 및 견적

SOLARTODO는 이 product_line에 대해 3가지 상업 경로를 제공하며, 견적 정확도는 톤수, 아연도금, 운송 조건, EPC 범위에 따라 달라집니다.

SOLARTODO는 이 product_line에 대해 세 가지 가격 등급을 제공합니다: FOB Supply(중국 공장도 장비), CIF Delivered(해상 운임 및 보험 포함), EPC Turnkey(완전 설치 및 시운전, 1-year warranty 포함). 대규모 배치에는 수량 할인이 제공됩니다. 즉시 견적을 위해 온라인으로 시스템 구성을 이용하거나, [email protected]의 엔지니어링 팀에 맞춤 견적 요청을 하십시오.

자주 묻는 질문

이 10개 답변은 범위, 설치, 유지보수, 가격, 보증, 비교 이슈를 포함해 220kV, 40m, 59기 Gaborone 구성을 요약합니다.

Q1: 이 Gaborone 가이드에서 220kV가 권장 전압 등급인 이유는 무엇입니까? 요구사항이 지역 배전이 아니라 고전압 송전 백본일 때 220kV가 적합합니다. Gaborone의 수도권 부하 집중, 534,842명의 광역권 인구, 지역 전력망 역할은 220kV 계획 프레임을 뒷받침합니다. 35kV 또는 110kV와 같은 더 낮은 등급은 피더에 사용될 수 있지만, 지정된 40m 이중회로 백본 구성과는 맞지 않습니다.

Q2: 권장 Power Transmission Tower의 핵심 기술 사양은 무엇입니까? 권장 SOLARTODO Power Transmission Tower는 220kV 이중회로 선로용 40m 테이퍼형 강관 단주입니다. 용융아연도금 Q345 강재, 플랜지 볼트 섹션, 독립기초, 6m 상간 거리, 7m 지상고, 2.5m 애자, 1,520kg/km 및 최대 장력 110kN 등급의 ACSR-400 도체를 사용합니다.

Q3: 9km에 약 59기의 전주를 배치하는 데 일반적으로 얼마나 걸립니까? 일반 일정은 인허가, 지반 결과, 운송 경로, 정전 작업 시간대에 따라 달라집니다. 계획 단계에서 전력회사는 보통 엔지니어링 검토에 4-8주, 제작 및 아연도금에 6-10주, 해상 운송 기간, 단계적 토목 건립을 분리해 산정합니다. 시운전은 기초 양생, 도체 가선, 이도 점검, 접지 시험, 전력회사 승인 이후 진행됩니다.

Q4: 이러한 유형의 송전 자산에 대해 ROI 또는 회수 기간은 어떻게 평가해야 합니까? ROI는 정전 비용 회피, 추가 전송 가능 에너지, 선하지 부담 감소, 낮은 점검 복잡성, 30년 자산 수명으로 모델링해야 합니다. 부하흐름 데이터, 요금 가정, 혼잡 추정, EPC 비용 범위 없이 고정 회수 주장을 하는 것은 오해의 소지가 있습니다. 더 강한 논거는 수도권 회랑을 위한 수명주기 신뢰성과 용량 보강입니다.

Q5: 강관형 송전 전주에는 어떤 유지보수가 필요합니까? 유지보수에는 아연도금 상태, 플랜지 볼트 토크, 접지 연속성, 애자 오염, 진동 댐퍼, 조류 보호장치, 기초 침하에 대한 정기 점검이 포함되어야 합니다. 강풍 이후에는 작업자가 수직도, 도체 이도, 하드웨어 변형, 접근 발판 무결성을 확인해야 합니다. 30년 설계 수명이라도 문서화된 점검 주기와 시정 유지보수가 필요합니다.

Q6: 강관형 전주는 격자형 송전 철탑과 어떻게 비교됩니까? 강관형 단주는 일반적으로 격자 철탑보다 더 작은 지상 점유 면적, 더 정돈된 도시 경관, 더 단순한 등반 경로 제어를 제공합니다. 격자 철탑은 긴 농촌 경간과 매우 높은 하중에는 효율적일 수 있지만, 시각적 면적과 토지 면적을 더 많이 차지합니다. 제약이 있는 Gaborone 회랑에서는 40m 강관형 전주가 더 쉽게 부지를 확보할 수 있습니다.

Q7: EPC 견적에는 어떤 가격 정보가 필요합니까? EPC 견적에는 경로 길이, 전주 일정표, 토양 데이터, 풍하중 등급, 도체 유형, 기초 유형, 진입도로 가정, 통관 조건, 정전 제약, 시운전 범위가 필요합니다. 이 가이드의 기준은 59기, 40m 높이, 40t/pole, 9km 경로, ACSR-400, 독립기초입니다. 가격은 사양만으로 추정해서는 안 됩니다.

Q8: 이 product_line의 일반적인 보증 구조는 무엇입니까? SOLARTODO 상업 프레임워크에서 EPC Turnkey는 가격 섹션에 명시된 대로 1-year warranty를 포함합니다. 더 긴 시공 품질, 코팅 또는 구조 보증은 검사 요구사항과 운영 환경에 따라 계약 조건에서 검토할 수 있습니다. 보증 평가는 공급된 강재 구성품, 아연도금, 설치 시공 품질, 제3자 부속품을 구분해야 합니다.

Q9: 안전한 가압을 위해 가장 중요한 설치 단계는 무엇입니까? 핵심 단계는 기초 정확도, 앵커 케이지 정렬, 플랜지 볼트 토크, 크로스암 설치, 애자 부착, 도체 이도-장력 제어, 접지 연속성, 최종 이격거리 검증입니다. 220kV 운전의 경우 가압 전에 7m 지상고와 상간 거리를 확인해야 합니다. 선로 인수 전에 전력회사 개폐 및 보호 협조가 완료되어야 합니다.

Q10: 더 작은 ACSR 도체 대신 ACSR-400을 사용하는 이유는 무엇입니까? ACSR-400은 ACSR-70 또는 ACSR-120보다 더 높은 전류 운반 및 기계적 성능을 제공하므로 지정된 220kV 백본에 더 적합합니다. 명시된 1,520kg/km 질량과 110kN 최대 장력은 철탑, 애자, 기초, 댐퍼의 조정이 필요합니다. 더 작은 도체는 배전 또는 준송전에 적합할 수 있지만, 이 지정 구성에는 적합하지 않습니다.

참고 문헌

아래 7개 참고 문헌은 이 가이드에 사용된 Gaborone 인구, 전력 접근성 맥락, 재생에너지 통합 필요성, 220kV 가공선 엔지니어링 표준을 뒷받침합니다.

1. Statistics Botswana (2022): Gaborone 도시 인구 246,325명을 보고한 Population and Housing Census 데이터.
2. World Bank (2023): 약 76.2%의 국가 전력 접근률을 포함한 Botswana 전력 접근성 데이터.
3. International Renewable Energy Agency (2021): 2030년까지 토착 재생에너지로 에너지 수요의 15%를 충족할 잠재력을 포함한 Botswana Renewables Readiness Assessment.
4. Botswana Power Corporation (2023): 국가 전력 발전, 송전, 배전, 수입, 판매 책임에 대한 전력회사 맥락.
5. IEC (2017): IEC 60826, 가공 송전선 설계 기준.
6. GB 50545 (2010): 110kV-750kV 가공 송전선 설계 코드.
7. DL/T 5092 (1999): 가공 송전선 철탑 및 전주 구조 설계를 위한 기술 코드.

배치 장비

• 59 units x 40m 테이퍼형 강관 Power Transmission Tower, 220kV 이중회로
• 플랜지 볼트 섹션을 갖춘 용융아연도금 Q345 강재 단주
• ACSR-400 도체, 1,520kg/km, 최대 장력 110kN
• 크로스암 브래킷이 있는 2.5m 애자련
• 앵커 케이지가 있는 독립기초
• 6m 상간 거리 및 7m 지상고 구성
• 30m/s 기준 wind class 2 설계 기준
• 부속품: 등반 발판, 크로스암, 접지, 조류 보호장치, 진동 댐퍼
