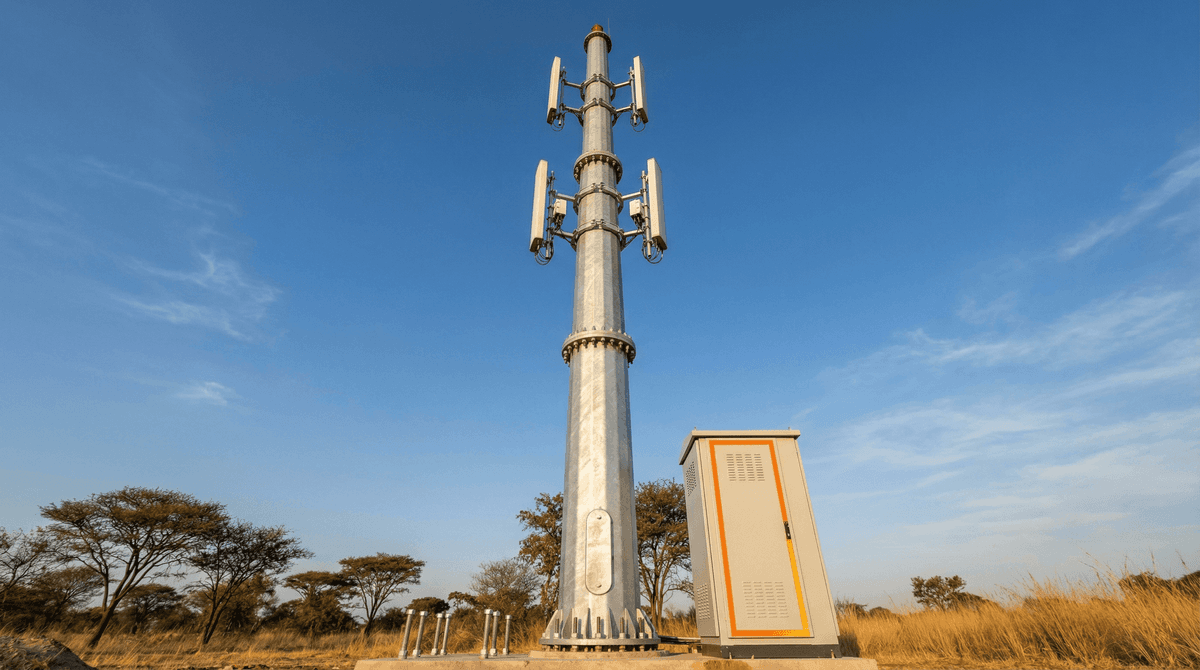

루사카에서의 58기 통신 타워 배치: SOLAR TODO 고부식 환경용 강재 단각(모노폴) 타워, 40 m/s 풍속

SOLAR TODO는 잠비아 루사카에서 58기 텔레콤 타워 배치를 납품했으며, 루사카의 고부식 환경과 까다로운 풍하중 요구사항 하에서 안정적인 셀룰러 및 마이크로웨이브 백홀 커버리지를 제공하도록 설계되었습니다. 각 사이트에는 빠른 CKD 물류와 안전한 다중 레벨 안테나 설치를 위해 엔지니어링된 강재 모노폴 타워 시스템이 제공되었으며, 타워당 6개의 패널 안테나와 2개의 마이크로웨이브 디시를 지원합니다.

답변 캡슐: 루사카에서 SOLAR TODO는 58 × 25m 강재 모노폴 텔레콤 타워(Q345, 용융 아연도금) 58기를 설치했으며, 고부식 보호와 6 패널 + 2 마이크로웨이브 하중을 위한 TIA-222-H 풍 설계를 적용했습니다.

프로젝트 개요: 루사카의 텔레콤 커버리지 요구

루사카의 네트워크 운영사는 현실적인 인프라 조건에 직면해 있습니다. 즉, 통신 사이트는 신속하게 구축되어야 하고, 기상 변동에 견딜 수 있어야 하며, 유지보수 중단을 최소화하면서 수년간 서비스 가능해야 합니다. 도시의 운용 조건—특히 부식 노출이 높은 구간—에서는 타워용 강재가 장기 열화에 저항하도록 처리·세부 설계되어야 하면서도, 구조적 안전 기대치 역시 충족해야 합니다.

SOLAR TODO의 범위는 완전한 현장 배치형 제품 패키지로서 강재 모노폴 텔레콤 타워를 제공하는 데 초점이 맞춰졌습니다: 25m 테이퍼 라운드(또는 옥타곤) 강재 모노폴 타워 58기(NOT 라티스, NOT FRP). 각 타워는 **2–3개의 안테나 틀(tier)**을 탑재하도록 구성되었고, 틸당 3개의 섹터 안테나를 배치하여 롤아웃 전반에 걸친 일관된 RF 구성을 가능하게 하며 마이크로웨이브 백홀과의 통합을 단순화했습니다.

왜 강재 모노폴 타워 설계가 중요했는가

통신 운영사에게 타워는 단순한 수직 구조물이 아닙니다. RF 정렬을 안정화하고, 안전한 설치 작업 흐름을 지지하며, 장기 유지보수 가능성을 규정하는 플랫폼입니다. 루사카 롤아웃을 위한 SOLAR TODO의 설계 선택은 세 가지 반복되는 사이트 제약에 의해 결정되었습니다:

1. 풍 성능 및 구조적 적합성: 타워는 동적 풍하중 작용에 저항해야 하며, 정렬 또는 안전 여유를 훼손하지 않아야 합니다.
2. 고부식 노출: 루사카의 현지 환경은 강력한 부식 방호와 내구성 있는 강재 세부 설계에 대한 필요성을 높입니다.
3. 배치 효율: 원격 또는 분산형 사이트는 현장 대형 인양 작업을 줄이고 시운전(커미셔닝) 기간을 단축하는 물류가 필요합니다.

이를 해결하기 위해 SOLAR TODO는 TIA-222-H / GB/T 50233 요구사항을 충족하는 용융 아연도금 Q345 강재 모노폴 타워를 공급했습니다. 타워는 **풍 등급 1 (40 m/s, factor 1, TIA-222-H)**을 기준으로 설계되었고, 반복 조립이 가능하도록 플랜지 볼트온(Flanged bolt-on) 섹션형 설계로 제작되었습니다.

납품된 제품 구성(타워당)

루사카의 58기 텔레콤 타워는 설치, 커미셔닝, 향후 유지보수를 표준화하기 위해 동일한 기술 구성을 따랐습니다.

타워 구조

• 수량: 58기
• 높이: 25m 테이퍼 강재 모노폴 타워( NOT 라티스, NOT FRP)
• 재질: 용융 아연도금 Q345 강재
• 중량: 타워당 약 13 t (500kg/m)
• 형상: 테이퍼 라운드 또는 옥타곤 강관(사이트 구성에 따라 설정)
• 섹션 설계: 플랜지 볼트온 섹션형 설계
• 풍 등급 기준: 풍 등급 1 (40 m/s, factor 1, TIA-222-H)
• 부식 존: 고(High)

안테나 & 장비 하중

SOLAR TODO는 사이트별 일관된 RF 하중을 안전하게 지지할 수 있도록 타워를 엔지니어링했습니다:

• 안테나 하중: 6× 패널 안테나 + 2× 마이크로웨이브 디시
• 틸 개념: 2–3개의 안테나 틀, 틸당 3개의 섹터 안테나 = 6–9개 패널 대응 능력(프로젝트 설치 구성은 6개의 패널 안테나 사용)
• 설치 및 장기 운용을 위한 액세서리:
  • 3개의 안테나 플랫폼
  • 클라이밍 래더
  • 케이블 트레이
  • 항공 경고등
  • 접지 시스템
  • 피뢰침
  • 안전 케이지

기초 & 사이트 통합

타워는 concrete_pier 기초 위에 설치되었습니다. 이 기초 방식은 모노폴 시스템의 안정적인 베이스 앵커링을 지원하며, 루사카의 일반적인 통신 사이트 토목 작업에 적합합니다.

항공 안전 & 준수

타워가 통제된 공역을 관통할 수 있으므로, SOLAR TODO는 항공기 운용을 위한 가시성 확보를 지원하기 위해 **항공 장애등(FAA/ICAO 정렬 기능)**을 포함했습니다.

제조, 물류 및 배치 전략

루사카 롤아웃에서의 주요 차별점은 타워의 선적 및 조립 방식이었습니다. SOLAR TODO는 CKD(분해 출하, knock-down) 선적을 사용하여 물류 부담을 줄이고 현장 설치(세움) 속도를 높였습니다.

• 선적 형식: CKD로 선적(부피 60–70% 감소)
• 생산 리드 타임: 배치당 30–45일

이 CKD 방식은 특히 메트로 권역 내 여러 사이트가 분산되어 있을 때, 그리고 대용량 선적이 제한되는 접근 제약이 있을 때 특히 유용합니다. 플랜지 볼트온 섹션형 설계는 표준 세움(erection) 관행을 사용한 현장 조립을 손쉽게 지원합니다.

우리가 구축한 기준(Standards)

SOLAR TODO는 텔레콤 타워 제품을 공인된 구조 및 재료 기대치에 맞춰 엔지니어링했습니다:

• TIA-222-H (미국 텔레콤 타워 구조 표준) — 풍 등급 설계 기준으로 사용
• GB/T 50233 — 강구조 건설을 위한 중국 표준

국제적으로 타워 및 안테나 지지 구조는 더 넓은 안전 및 전자기 인프라 관행과 교차하는 경우가 흔합니다. 안전하고 신뢰성 있는 배치를 지원하기 위해, SOLAR TODO의 타워 패키지는 통신 인프라 및 전기 안전에 관한 국제 가이던스 전반에서 참조되는 확립된 원칙과도 부합합니다.

프로젝트 엔지니어링 및 검증에 사용된 권위 있는 참고문헌은 다음과 같습니다:

• TIA-222-H (통신 타워 구조)
• GB/T 50233 (강구조 건설)
• IEC 62305 (낙뢰 보호—낙뢰 위험 제어 개념을 위한 설계 기준 참조로 사용)
• ITU 통신 네트워크 인프라 계획 및 신뢰성 고려사항에 대한 가이던스
• IEEE 통신 인프라 안전 참고문헌(운용 안전 원칙을 위한 것)

(이는 엔지니어링 및 준수의 기준점으로 사용되며, 최종 승인(acceptance)은 현지 프로젝트 QA/QC 프로세스를 통해 수행됩니다.)

기술 사양

• 제품: 강재 모노폴 타워 (NOT 라티스, NOT FRP)
• 모델 높이: 25m 테이퍼 강재 모노폴 타워
• 수량: 58기
• 강종: 용융 아연도금 Q345
• 중량: ~13 t/타워 (≈ 500kg/m)
• 풍 설계: 풍 등급 1 (40 m/s, factor 1, TIA-222-H)
• 부식 존: 고(High)
• 안테나 수용능력(틸 개념): 2–3개의 안테나 틀, 틸당 3개 섹터 안테나 = 6–9개 패널 대응 능력
• 설치 안테나 하중: 6× 패널 안테나 + 2× 마이크로웨이브 디시
• 기초 타입: concrete_pier
• 포함 액세서리: 클라이밍 래더, 케이블 트레이, 항공 경고등, 접지 시스템, 피뢰침, 3개의 안테나 플랫폼, 안전 케이지
• 항공 조명: 장애등(FAA/ICAO 정렬)
• 선적: CKD, 60–70% 부피 감소
• 생산 기간: 30–45일
• 기준: TIA-222-H / GB/T 50233

결과 및 영향

루사카 배치는 58개 통신 사이트 전반에 걸쳐 표준화된 타워 플랫폼을 제공했으며, 설치 간 편차를 줄이고 운영사가 기술자를 교육하고 유지보수를 계획하며 RF 정렬을 관리하는 능력을 향상시켰습니다.

롤아웃에서의 핵심 정량 성과는 다음과 같습니다:

1. 58기 타워를 동일한 구조 및 장비 외피(envelope)로 납품 및 구성.
2. 타워당 25m 높이로 패널 안테나와 마이크로웨이브 디시의 일관된 장착 기하를 제공.
3. **풍 설계 기준 40 m/s (풍 등급 1, factor 1, TIA-222-H)**는 지정된 풍 조건 하에서 안전한 운용을 지원.
4. 용융 아연도금 Q345 강재와 부식 존을 고려한 세부 설계를 통해 고부식 대비를 확보하여 장기 내구성 강화.
5. **CKD 선적(부피 60–70% 감소)**을 통한 더 빠른 물류와 운송 공간(footprint) 감소로, 루사카의 분산형 사이트 전반에 걸친 납기 일정 수립을 더 원활하게 함.
6. 플랜지 볼트온 섹션형 제작을 통한 반복 가능한 조립으로, 예측 가능한 커미셔닝 작업 흐름을 지원.

운영 측면에서 포함된 타워 액세서리—특히 접지 시스템, 피뢰침, 항공 경고등, 안전 케이지—는 사이트별 커스터마이징을 줄이고 운영사가 균일한 안전 및 준수 관행을 정립하는 데 도움을 주었습니다.

왜 SOLAR TODO의 텔레콤 타워 패키지가 루사카에서 효과적이었는가

루사카의 통신 구축은 일반적으로 장기간 실외 노출에 견딜 만큼 견고해야 하면서도, 다수 사이트에 걸쳐 효율적으로 운반 및 설치(erect)할 수 있을 만큼 실용적이어야 합니다. 다음을 결합함으로써:

• TIA-222-H 풍 등급 1에 맞춰 엔지니어링된 25m 테이퍼 강재 모노폴,
• 고부식 존에 적합하도록 설계된 용융 아연도금 Q345,
• 부피 60–70% 감소를 제공하는 CKD 물류, 그리고
• 6 패널 안테나 + 2 마이크로웨이브 디시를 지원하는 타워용 장비 배치, SOLAR TODO는 엔지니어링과 실행(시공) 요구 모두에 부합하는 타워 플랫폼을 제공했습니다.

운영사 입장에서는 통합 과정에서의 예기치 않은 변수(서프라이즈)가 줄어들고, 설치 단계가 일관되며, 안전하고 반복 가능한 유지보수로 이어지는 더 명확한 경로를 갖게 됩니다.

자주 묻는 질문

1) 루사카 텔레콤 타워의 풍 설계 기준은 무엇입니까?

각 타워는 **풍 등급 1 (40 m/s, factor 1, TIA-222-H)**에 맞춰 엔지니어링되었습니다.

2) 각 25m 타워는 어떤 안테나 구성을 지원할 수 있습니까?

타워 시스템은 2–3개의 안테나 틀과 틸당 3개의 섹터 안테나로 설계되어 있으며(능력 6–9개 패널), 루사카 프로젝트에서는 설치 하중이 6× 패널 안테나 + 2× 마이크로웨이브 디시였습니다.

3) 고노출(고부식 위험) 사이트의 부식 위험은 어떻게 대응했습니까?

타워는 용융 아연도금 Q345 강재를 사용하며, 고부식 존 환경을 위해 **지정(specified)**되었습니다.

4) 타워는 배치 속도를 높이기 위해 어떻게 선적 및 조립되었습니까?

SOLAR TODO는 타워를 CKD 형태로 부피 60–70% 감소와 함께 선적했으며, 구조는 반복 가능한 현장 조립을 지원하기 위해 플랜지 볼트온 섹션형 설계를 사용합니다.

다음 단계

통신 롤아웃을 계획 중이며 풍 준수, 고부식 내구성, 효율적인 물류를 위해 엔지니어링된 타워 패키지를 원하신다면, 당사 텔레콤 타워 제공을 살펴보시거나 당사 팀에 문의해 주세요.

• Telecom Tower product page
• Contact us

배치된 장비

• 58 × 25m 테이퍼 강재 모노폴 텔레콤 타워 (NOT 라티스, NOT FRP), 용융 아연도금 Q345 강재, 플랜지 볼트온 섹션형 설계, ~13t/타워 (~500kg/m), 풍 등급 1 (40 m/s, factor 1, TIA-222-H), 고부식 존
• 타워당 설치 하중 수용능력: 6× 패널 안테나 + 2× 마이크로웨이브 디시; 3개의 안테나 플랫폼; 틸당 3개 섹터 안테나를 갖는 2–3 안테나 틀 배치(프로젝트 설치는 6개의 패널 안테나)
• 기초 패키지: 각 타워의 concrete_pier(앵커 볼트 베이스)
• 타워 액세서리(유닛당): 클라이밍 래더, 케이블 트레이, 항공 경고등, 접지 시스템, 피뢰침, 안전 케이지
