마나마 110kV 해안 백본 결정: 염분 공기 회랑을 위한 송전탑 구성

마나마 110kV 해안 백본 결정: 염분 공기 회랑을 위한 송전탑 구성

요약

마나마의 110kV 해안 백본 적합 구성은 4km 구간에 걸쳐 약 22기의 아연도금 강관 폴, 200m 경간, 40m/s 풍하중 설계, 그리고 EWA의 420MVA 66kV 확장 맥락을 반영한 전력회사급 조달에 유리합니다.

핵심 요점

마나마의 경우 22기 규모의 110kV 이중회선 Power Transmission Tower 패키지는 일반 배전주 주문이 아니라 해안 고전압 백본 구성으로 다루어야 합니다.

• 이 규모의 일반적인 배치는 4km 선로에 약 22기를 사용하며, 200m 설계 경간과 이중회선 110kV 기하 구조를 적용합니다.
• 지정 폴은 40m 테이퍼형 Q345 강관 모노폴이며, 1000kg/m 이중회선 하중 기준에서 약 40t/pole로 계산됩니다.
• EWA (2026)에 따르면, 바레인은 9개의 66kV 변전소와 약 420MVA의 확정 용량을 추가하고 있어 성장 지역 주변의 더 강력한 부송전 회랑을 뒷받침합니다.
• World Bank (2025)에 따르면, 바레인의 인구는 2025년에 약 1.60 million에 도달했으며 국토 면적은 약 800sq km에 불과해 마나마 인근 회랑 밀도 압력이 증가하고 있습니다.
• 마나마의 해안 노출 환경에는 염분, 습도, 먼지에 대비한 용융아연도금, 밀봉 플랜지, 접지, 조류 보호장치, 진동 댐퍼, 점검 계획이 필요합니다.
• 권장 전선 패키지는 920kg/km의 ACSR 240, 최대 장력 70kN, 상간 간격 4m, 지상고 6m, 애자 1.5m입니다.
• 적용 설계 참조 표준은 IEC 60826, GB 50545, DL/T 5092이며, 전선 온도 및 허용전류 계산에는 IEEE 738을 사용합니다.

마나마 시장 맥락

마나마의 송전 수요는 고밀도 해안 수도, 저지대 지형, 염분이 많은 해양 공기, 그리고 바레인의 활발한 66kV 네트워크 확장 프로그램에 의해 정의됩니다.

마나마는 바레인 북부 해안, 대략 위도 26.23 및 경도 50.59에 위치하며, 상업, 주거, 항만, 정부 활동이 작은 섬형 전력망 안에 조밀하게 압축되어 있습니다. Bahrain Ministry of Information (2025)에 따르면, Bahrain Island는 왕국 국토 면적의 약 80%를 차지하며, 국가는 25km King Fahd Causeway를 통해 사우디아라비아와 연결됩니다. 이 물류 연결은 역내 공급 이동을 돕지만, 마나마의 구시가지 도로, 해안 매립지, 유틸리티가 밀집한 회랑에서는 긴 격자 구조물보다 콤팩트한 강재 모노폴이 더 실용적입니다.

기후는 마나마 송전 설계에서 부차적인 사항이 아닙니다. Bahrain’s Meteorological Directorate (2026)에 따르면, 바레인의 연평균 강수량은 약 71mm이며, 강우는 10월부터 5월까지 집중되고 때때로 강한 강우가 발생합니다. 동일한 공개 기후 맥락은 여름철 고온과 습도를 핵심 조건으로 제시하며, Ministry of Information은 바레인의 연평균 기온 범위를 20-35°C, 습도를 30-85%로 보고합니다. UNEP Copenhagen Climate Centre (2025)도 바레인의 고온 사막 기후가 자주 40°C를 초과한다고 언급하며, 이는 나裸 가공 전선의 열 정격 문제를 만듭니다.

전력망 맥락은 고립된 소형 배전주가 아니라 부송전 및 고전압 회랑 보강을 가리킵니다. EWA (2026)에 따르면, 바레인의 송전 개발 이니셔티브는 관련 66kV 피더 및 통신 케이블과 함께 9개의 신규 66kV 변전소를 구축하고, 2026-2028 동안 약 420MVA의 확정 용량을 추가할 예정입니다. EWA는 “to address the rising electricity demand”를 위해 송전망 용량을 강화하고 있다고 밝힙니다. 마나마의 경우 이는 콤팩트한 고전압 구조물이 기존 도시 변전소, 도로 회랑, 해안 유틸리티 부지와 접속해야 함을 의미합니다.

공공 조달도 중요합니다. 바레인 Tender Board 기록은 EWA의 230V, 50Hz 가로등 현대화 장비 및 11kV 지중 케이블 공급 조달을 보여주며, EDD 사양, 현지/GCC 공급업체 경쟁, 낙찰 전 기술 평가가 있는 공식 전력회사 조달 환경을 나타냅니다. 따라서 SOLARTODO Power Transmission Tower에 대한 실질적인 시장 질문은 마나마에 더 강한 폴이 필요한지 여부가 아니라, 어떤 강재 모노폴 구성이 과도한 도시 right-of-way를 소모하지 않으면서 이격거리, 부식, 전선, 풍하중, 기초 제약을 충족할 수 있는지입니다.

권장 기술 구성

마나마 110kV 백본 패키지는 4km 구간에 약 22기의 이중회선 강관 폴을 사용하며, 40m 특수 높이 사양에 대한 전력회사 승인이 필요합니다.

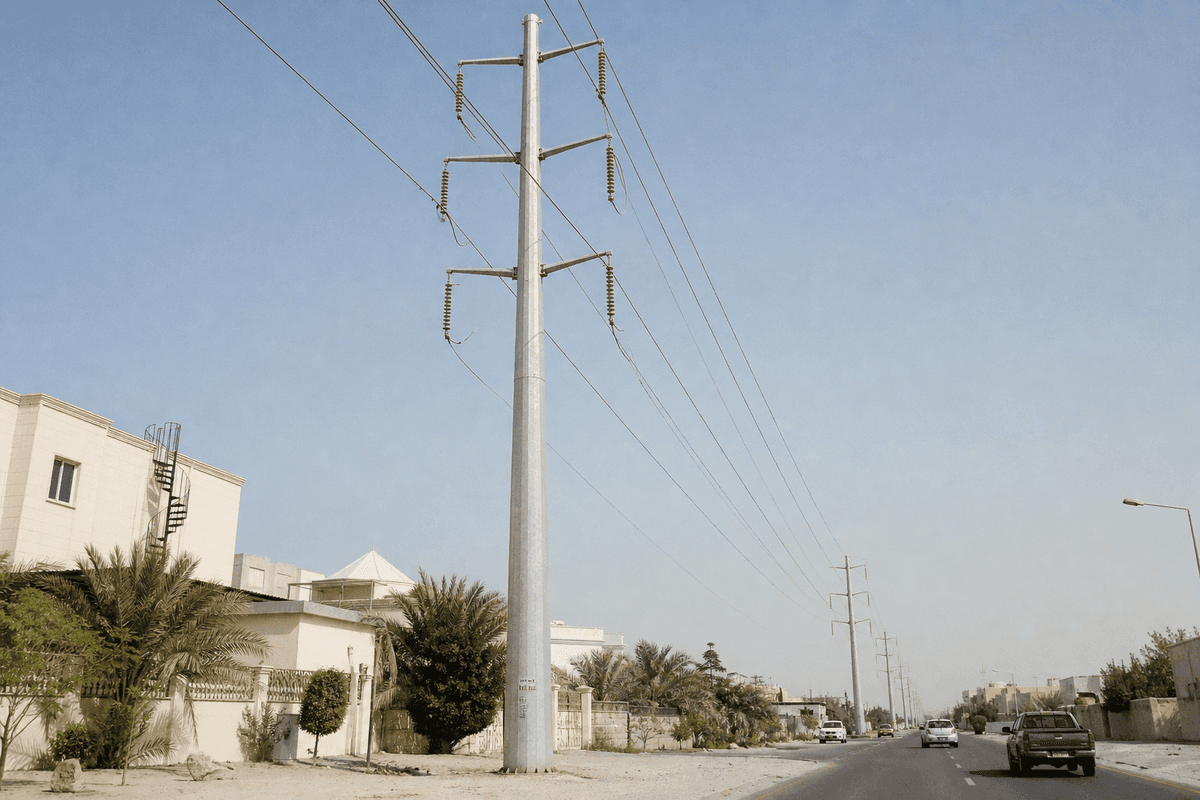

권장 구성은 제공된 프로젝트별 백본 등급을 따릅니다: 110kV 이중회선 가공선로용 40m 테이퍼형 강관 Power Transmission Tower 22기. 이는 과거 SOLARTODO 배치 실적 주장사항이 아니라, 마나마의 해안 송전 프로필에서 이 규모의 일반적인 선로에 대한 기술 권장사항입니다. 플랜지형 강관은 격자 철탑보다 지상 점유 면적이 작고 도시 유틸리티 주변에서 더 깔끔한 선형 조정을 가능하게 하므로, 부지, 도로, 도로 예비지가 제한된 곳에서 모노폴 형태가 더 적합합니다.

엄격한 엔지니어링 참조 표는 표준 66-110kV 부송전 폴을 18-30m 높이, 5-15t/pole, 200-300m 경간, 4-5 poles/km로 제시합니다. 지정된 마나마 구성은 고전압 송전 백본으로 정의되기 때문에 일반적인 66-110kV 높이 및 중량 범위를 의도적으로 초과합니다: 40m 높이, 1000kg/m 강재 하중, 약 40t/pole. 이 예외는 조달 전에 노선별 이격거리, 도로 횡단, 해안 풍하중, 기초 데이터에 대해 전력회사 설계 검토자의 승인을 받아야 합니다.

이 규모의 일반적인 22기 배치는 용융아연도금 Q345 강재, 플랜지 볼트 섹션, 콘크리트 독립기초, 지반조사 후 치수가 결정되는 앵커 케이지 시스템을 사용합니다. 상간 간격은 4m, 지상고는 6m로 하며, 920kg/km 및 최대 장력 70kN의 ACSR 240 전선을 사용해야 합니다. SOLARTODO는 철탑 패키지의 일부로 승탑 발판, 크로스암, 접지, 조류 보호장치, 진동 댐퍼를 구성하며, 최종 이도-장력 및 접지 연구는 노선별로 수행됩니다.

기술 사양

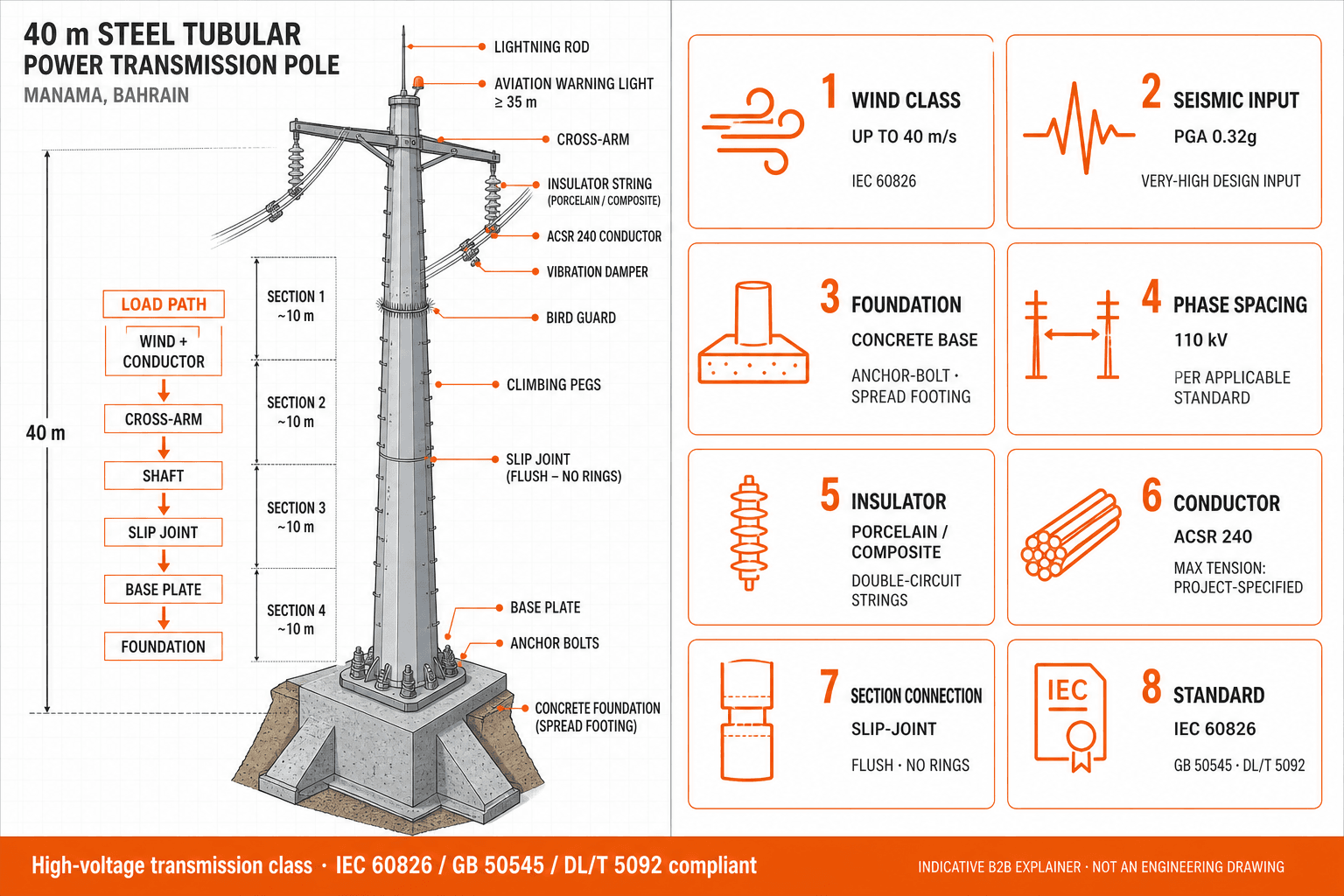

마나마 사양은 22기 폴, 40m 높이, 40t/pole 중량, 200m 경간을 갖춘 110kV 이중회선 아연도금 강재 모노폴 시스템입니다.

핵심 폴 및 전기 패키지

• 제품: SOLARTODO Power Transmission Tower, 강관 송전 폴.
• 형식: 테이퍼형 원형 또는 12각 강재 모노폴이며, 격자형, FRP, 목재, 콘크리트가 아닙니다.
• 수량: 일반적인 4km 회랑 기준 약 22기.
• 전압 등급: 110kV 이중회선, 고전압 송전 백본.
• 폴 높이: 40m 프로젝트별 특수 높이 구성.
• 중량: 1000kg/m 이중회선 하중 기준 약 40t/pole.
• 강재: 용융아연도금 Q345 강재, 계산상 더 높은 항복강도가 필요한 경우 Q420 적용 가능.
• 섹션: CKD 선적 및 현장 조립을 위한 플랜지 볼트 섹션.
• 기초: 콘크리트 및 앵커 케이지를 포함한 독립기초.
• 전선: ACSR 240, 920kg/km, 최대 장력 70kN.
• 상간 간격: 4m.
• 지상고: 6m.
• 애자 길이: 1.5m.
• 경간: 200m.
• 풍하중 등급: Class 4, 40m/s.
• 부속품: 승탑 발판, 크로스암, 접지, 조류 보호장치, 진동 댐퍼.
• 설계 수명: 30 years.
• 표준: IEC 60826, GB 50545, DL/T 5092, 전선 열 정격에는 IEEE 738.

표준 적합성

IEC (2017)에 따르면, IEC 60826은 45kV 이상 가공선로에 적용되며 신뢰성 기반 하중 및 강도 원칙을 사용합니다. IEC는 “loading and strength requirements”가 신뢰성 기반 설계 원칙에서 도출된다고 명시합니다. 마나마의 경우 40m/s 풍하중 등급, 해안 부식 여유, 노선별 기후 입력값은 선택적 부속품이 아니라 공식 설계 기준의 일부가 됩니다.

IEEE (2023)에 따르면, IEEE 738은 나裸 가공 전선 온도와 전류 및 기상 조건의 관계에 대한 수치 방법을 제공합니다. IEEE는 “weather conditions”가 전류-온도 계산의 일부라고 명시합니다. 마나마의 여름 고온 환경에서는 ACSR 240 허용전류를 단순히 카탈로그 값으로 가정해서는 안 되며, 현지 주변 온도, 일사 가열, 풍속, 전선 방사율, 허용 운전 온도에 대해 검증해야 하므로 중요합니다.

구현 접근 방식

마나마 110kV 강관 폴 프로젝트는 일반적으로 노선 검증, 조달, 기초, 건주, 시운전의 5개 통제 단계로 진행됩니다.

첫 번째 단계는 노선 및 인터페이스 검증입니다. EPC 팀은 EWA/EDD 요구사항, 도로 예비지, 해안 이격 제약, 지중 서비스, 크레인 접근성, 정전 작업 시간과의 정렬을 확인합니다. 토질 조사는 독립기초 치수를 확정하기 전에 지지력, 지하수 깊이, 염화물 노출, 침수 민감도를 확인해야 합니다.

두 번째 단계는 엔지니어링 및 조달입니다. SOLARTODO는 40m 아연도금 Q345 모노폴, 크로스암 브래킷, 전선 부착 지점, 앵커 케이지, 승탑 발판, 접지, 조류 보호장치, 진동 댐퍼 패키지에 대한 도면을 준비합니다. 제조에는 CKD 포장 전 아연도금 두께 검사, 용접 검사, 볼트 추적성, 플랜지 섹션 시험 조립이 포함되어야 합니다.

세 번째 단계는 바레인 반입 물류와 마나마 도로망 주변 현장 적치입니다. King Fahd Causeway는 GCC 육상 접근성을 개선하지만, 대형 폴 섹션에는 여전히 노선 허가, 야간 운송 계획, 밀집한 구시가지 도로 밖의 적치 구역이 필요합니다. 해안 및 매립지의 경우, 부식 방지 보관과 짧은 야적 기간은 건주 전 코팅 손상을 줄입니다.

네 번째 단계는 기초 및 폴 건주를 포함합니다. 일반적인 순서는 굴착, 버림 콘크리트, 앵커 케이지 설치, 철근 배근, 콘크리트 타설, 양생, 모노폴 섹션 인양, 플랜지 볼팅, 토크 기록입니다. 철탑 건주 후에는 가압 전에 전선 연선 및 이도-장력 검증을 완료해야 합니다.

다섯 번째 단계는 시험 및 시운전입니다. 접지 저항, 볼트 토크, 아연도금 보수, 애자 상태, 전선 이격거리, 진동 댐퍼 위치, 상 식별을 검증해야 합니다. 최종 인도에는 준공 도면, 공장 인증서, 기초 기록, 바레인의 해안 노출 환경에 맞춘 30-year 점검 계획이 포함되어야 합니다.

기대 성능 및 ROI

22기 폴, 4km 규모의 마나마 백본은 right-of-way 압력을 줄이면서 30-year 설계 수명 동안 110kV 이중회선 용량을 지원할 수 있습니다.

성능은 가공된 투자회수 주장보다 신뢰성, 설치 면적, 시공성, 수명주기 유지보수로 판단해야 합니다. 이중회선 110kV 모노폴 선로는 하나의 구조물 계열에 두 회선을 수용할 수 있어, 마나마가 해안 부지 부족과 조밀한 도로 접속 문제에 직면한 곳에서 회랑 활용도를 높입니다. 더 넓은 격자 구조물과 비교할 때, 강관 모노폴 기초의 점유 면적은 변전소, 항만 도로, 도시 인프라 인근의 선형 조정을 단순화할 수 있습니다.

송전 구조물의 ROI는 일반적으로 회랑 취득 회피, 선형 충돌 감소, 정전 노출 감소, 부식 관련 유지보수 절감으로 나타납니다. World Bank (2025)에 따르면, 바레인의 인구는 2025년에 약 1.60 million이었고 국토 면적은 약 800sq km로, 전력회사가 비효율적인 인프라 점유 면적을 허용하기 어렵습니다. U.S. Commercial Service (2025)에 따르면, 바레인은 2025년까지 280MW, 2035년까지 710MW의 재생에너지 전력을 목표로 하며, 이는 발전원, 변전소, 도시 부하를 연결하는 견고한 전력망 회랑의 가치를 높입니다.

수명주기 계획의 경우, 합리적인 상업 분석은 40m, 40t/pole 사양의 더 높은 초기 중량을 더 적은 노선 충돌, 더 높은 이격 여유, 중간 수명 구조 교체 위험 감소와 비교해야 합니다. 유지보수는 연간 육안 점검, 강풍 또는 침수 후 사후 점검, 5년 주기 토크 및 접지 감사, 염분 또는 취급 손상이 보이는 곳의 코팅 보수를 가정해야 합니다. SOLARTODO 엔지니어링 팀은 노선 도면, 토질 보고서, 전력회사 이격거리 매트릭스가 문의하기를 통해 제공된 후 사양을 조정할 수 있습니다.

결과 및 영향

예상 영향은 해안 마나마를 위한 22기 아연도금 폴, 200m 경간, 30-year 서비스 계획을 갖춘 콤팩트한 110kV 이중회선 회랑입니다.

마나마에서 가장 중요한 결과는 주장된 프로젝트 성과가 아니라 현지 제약에 답하는 조달 준비형 구성입니다. 40m 테이퍼형 강관 폴은 4m 상간 간격과 6m 지상고를 지원하면서 좁은 모노폴 점유 면적을 유지합니다. 용융아연도금 Q345 강재 사양은 바레인 북부 해안에 흔한 염분 공기, 먼지, 습도, 열 노출에 직접 대응합니다.

전력망 영향은 고전압 송전 계획과 호환되는 백본 준비형 구조물 세트입니다. EWA (2026)에 따르면, 바레인의 9개 신규 66kV 변전소와 420MVA 확정 용량 추가는 국내, 상업, 주택, 산업 부하 증가에 대응하기 위한 것입니다. 110kV 이중회선 Power Transmission Tower 패키지는 해당 노선이 더 높은 전압 전송과 견고한 해안 구조 설계를 요구하는 경우 이러한 방향을 보완할 수 있습니다.

비교 표

권장 마나마 구성은 표준 66-110kV 범위보다 더 무겁고 높으므로, 전력회사 검토를 통해 40m 백본 등급이 정당화되는 이유를 확인해야 합니다.

매개변수	표준 66-110kV 등급	마나마 권장 백본 구성	엔지니어링 시사점
전압	66-110kV	110kV 이중회선	올바른 부송전/고전압 등급
높이	18-30m 일반	40m 프로젝트별	이격거리 및 노선 정당화 필요
중량	5-15t/pole 일반	~40t/pole	중량급 백본 모노폴, 더 큰 기초
경간	200-300m	200m	등급 경간 범위 내
폴 밀도	4-5 poles/km	~5.5 poles/km	~4km에 22기 폴로 결정됨
전선	ACSR 계열	ACSR 240, 920kg/km	적합한 중상급 전선 선택
풍하중 기준	노선별	40m/s 풍하중 class 4	노출 해안 회랑에 적합
설계 수명	전력회사별	30 years	계획된 코팅 및 접지 점검 필요

가격 및 견적

SOLARTODO는 마나마 견적을 FOB Supply, CIF Delivered, EPC Turnkey의 3개 상업 범위로 구성하며, 여기서는 공개 가격 주장을 하지 않습니다.

SOLARTODO는 이 product line에 대해 세 가지 가격 단계를 제공합니다: FOB Supply (중국 공장도 장비), CIF Delivered (해상 운임 및 보험 포함), EPC Turnkey (완전 설치 및 시운전, 1-year warranty 포함). 대규모 배치에는 수량 할인이 제공됩니다. 즉시 견적은 온라인으로 시스템 구성에서 확인하거나, 당사 엔지니어링 팀 [email protected]에 맞춤 견적 요청을 보내십시오.

자주 묻는 질문

이 10개 답변은 22기 폴, 40m 높이, ACSR 240 전선, 40m/s 풍하중 설계를 포함한 마나마의 110kV Power Transmission Tower 구성을 요약합니다.

Q1: 마나마의 110kV 해안 백본 프로필에 적합한 Power Transmission Tower 구성은 무엇입니까? 일반적인 마나마 구성은 4km, 110kV 이중회선 선로에 약 22기의 테이퍼형 강관 모노폴을 사용합니다. 제공된 사양은 40m 높이, 약 40t/pole, 용융아연도금 Q345 강재, 200m 경간, ACSR 240 전선, 4m 상간 간격, 6m 지상고, 40m/s 풍하중 설계입니다.

Q2: 마나마에서 격자 철탑 대신 강관 모노폴을 사용하는 이유는 무엇입니까? 강관 모노폴은 격자 철탑보다 지상 점유 면적이 작기 때문에 더 좁은 도시 및 해안 회랑에 적합합니다. 마나마에서는 도로 예비지, 변전소, 항만 접근로, 조밀한 구도심 도로 주변에서 도움이 됩니다. 40m 모노폴은 또한 이중회선 110kV 기하 구조를 지원하면서 시각적 형상과 섹션 기반 CKD 물류를 단순화합니다.

Q3: 110kV 선로에 40m 폴이 일반적입니까? 표준 66-110kV 참조 범위는 18-30m 및 5-15t/pole이지만, 프로젝트별 마나마 백본 사양은 40m 및 약 40t/pole입니다. 이는 이격거리, 도로 횡단, 풍하중 노출, 기초 하중, 전력회사 인터페이스 요구사항에 대해 노선별 승인이 필요한 특수 높이 고전압 백본 설계로 다루어야 합니다.

Q4: EPC 기획자는 어떤 배치 일정을 예상해야 합니까? 22기 폴, 4km 110kV 회랑의 경우 실무 일정은 종종 단계별로 진행됩니다: 측량 및 설계 4-8 weeks, 제작 및 아연도금 6-10 weeks, 선적 및 통관 3-6 weeks, 이후 단계적 기초, 건주, 연선, 시운전. 중앙 마나마에서는 정전 작업 시간과 도로 허가가 일정을 연장할 수 있습니다.

Q5: 이 유형의 송전 폴에서 중요한 ROI 요소는 무엇입니까? ROI는 right-of-way 비용 회피, 노선 충돌 감소, 하나의 구조물 선로에서 이중회선 용량 확보, 낮은 정전 위험, 30-year 서비스 계획에 초점을 맞춰야 합니다. 마나마에서는 콤팩트한 모노폴이 해안 및 도시 회랑의 협상 복잡성을 줄일 수 있습니다. 투자회수는 일반적으로 프로젝트별이며 토지, 정전, 유지보수, 용량 제약을 기준으로 모델링해야 합니다.

Q6: 바레인의 해안 환경에서 유지보수는 어떻게 계획해야 합니까? 유지보수에는 연간 육안 점검, 폭풍 후 점검, 접지 시험, 부식 점검, 볼트 토크 감사가 포함되어야 합니다. 염분 공기, 습도, 먼지, 간헐적 강우는 아연도금 손상을 신속히 보수해야 함을 의미합니다. 조류 보호장치와 진동 댐퍼는 정기 선로 순시 중, 특히 노출된 해안 경간에서 점검해야 합니다.

Q7: 설계 패키지는 어떤 표준을 참조해야 합니까? 설계 패키지는 가공 송전선 하중 및 신뢰성 원칙에 대해 IEC 60826, 송전 구조물 설계 실무에 대해 GB 50545 및 DL/T 5092, 전선 전류-온도 계산에 대해 IEEE 738을 참조해야 합니다. 현지 EWA/EDD 요구사항, 노선 허가, 바레인 전기 규정이 조달 또는 건주 전 최종 승인을 지배해야 합니다.

Q8: SOLARTODO는 철탑 패키지에 설치 부속품을 포함합니까? 권장 SOLARTODO 패키지에는 크로스암, 승탑 발판, 접지, 조류 보호장치, 진동 댐퍼, 플랜지 볼트 섹션, 앵커 케이지 기초 구성품이 포함됩니다. 최종 자재 명세서는 제조 승인 전에 노선 프로필, 전선 장력, 애자련 설계, 기초 보고서, EWA 인터페이스 요구사항에 대해 확인해야 합니다.

Q9: 가격을 공개하지 않고 EPC 가격은 어떻게 처리됩니까? SOLARTODO는 FOB Supply, CIF Delivered, EPC Turnkey 범위로 견적을 제공합니다. 공개 기사에는 고정 가격을 기재해서는 안 됩니다. 강재 중량, 아연도금, 운임, 기초 체적, 크레인 접근, 현지 허가, 정전 제약이 노선별로 달라지기 때문입니다. 22기 폴 마나마 견적에는 도면, 토질 데이터, 인도 조건, 설치 책임 범위가 필요합니다.

Q10: 마나마 철탑 패키지에 합리적인 보증 기대치는 무엇입니까? 기사의 상업 범위는 1-year EPC Turnkey warranty를 참조하지만, 구조 설계 수명은 30 years입니다. 이는 서로 다른 개념입니다: 보증은 정의된 결함과 설치 범위를 다루며, 설계 수명은 올바른 엔지니어링, 코팅 보호, 기초 품질, 하중 가정, 점검, 바레인 해안 조건에서의 유지보수에 달려 있습니다.

참고문헌

아래 7개 참고문헌은 조작된 배치 주장 대신 공개 바레인 인프라 데이터, 국제 표준, 기후 맥락에 기반해 마나마 분석을 뒷받침합니다.

1. EWA (2026): 바레인 송전 개발 이니셔티브에 따른 9개의 신규 66kV 변전소, 관련 피더, 약 420MVA 확정 용량 구축.
2. Bahrain Meteorological Directorate (2026): 바레인의 연평균 강수량은 약 71mm이며, 강우 계절은 일반적으로 10월부터 5월까지입니다.
3. Bahrain Ministry of Information (2025): 바레인은 33개 섬으로 이루어진 군도이며, Bahrain Island가 국토 면적의 약 80%를 차지하고, 기후 평균은 20-35°C 및 30-85% 습도입니다.
4. World Bank (2025): 바레인 인구는 2025년에 약 1.60 million에 도달했으며, 국토 면적은 약 800sq km입니다.
5. IEC (2017): IEC 60826:2017, Design criteria of overhead transmission lines는 45kV 이상 가공선로에 신뢰성 기반 하중 및 강도 요구사항을 적용합니다.
6. IEEE (2023): IEEE 738-2023, Standard for Calculating the Current-Temperature Relationship of Bare Overhead Conductors.
7. U.S. Commercial Service (2025): 바레인의 재생에너지 목표는 2025년까지 약 280MW, 2035년까지 710MW를 필요로 하며, 향후 전력망 통합 요구사항을 증가시킵니다.

배치 장비

• 110kV 이중회선 선로용 22 units x 40m 테이퍼형 Q345 용융아연도금 강관 모노폴
• ACSR 240 전선, 920kg/km, 최대 장력 70kN
• 크로스암, 승탑 발판, 접지, 조류 보호장치, 진동 댐퍼가 포함된 플랜지 볼트 섹션
• 콘크리트 앵커 케이지가 포함된 독립기초
• 상간 간격 4m, 지상고 6m, 애자 길이 1.5m
• 풍하중 class 4 설계 기준, 40m/s
• 약 4km 전체 선로 길이에 걸친 일반 경간 200m
• 설계 수명 30 years; 표준 IEC 60826, GB 50545, DL/T 5092
