Проектирование опор ЛЭП: молниезащита и сталь

Резюме

Проектирование опор ЛЭП требует одновременной оптимизации молниезащиты и стального каркаса: линии 110-220 кВ обычно используют высоту 15-55 м, а корректный выбор экранирующего угла и заземления снижает аварийность от грозовых перенапряжений и продлевает срок службы конструкции свыше 25 лет.

Ключевые Выводы

• Применяйте опоры высотой 15-55 м по классу линии 10-220 кВ, чтобы согласовать механическую прочность, габариты изоляции и зону молниезащиты.
• Задавайте горячее цинкование стальных элементов для ресурса более 25 лет и снижения затрат на перекраску и антикоррозионное обслуживание.
• Проверяйте ветровые, гололедные и аварийные режимы минимум для 3 групп нагрузок: нормальной, монтажной и обрывной.
• Интегрируйте грозотрос и заземление на ранней стадии проекта, чтобы снизить риск обратных перекрытий на линиях 110-220 кВ.
• Выбирайте FRP- или гибридные решения для участков с высокой коррозией, сложной логистикой или сейсмичностью до Zone 4.
• Сравнивайте CAPEX и TCO: стальная решетчатая опора 45 м для 220 кВ стоит порядка 48 000-65 000 долларов, но часто выигрывает по ремонтопригодности.
• Ограничивайте массу и парусность конструкции через расчет узлов и раскосов, особенно для тяжелых анкерно-угловых опор 55 м стоимостью 75 000-100 000 долларов.
• Проверяйте соответствие IEC, IEEE и ASTM, а также качество болтовых и сварных соединений, чтобы обеспечить расчетный срок службы 25+ лет.

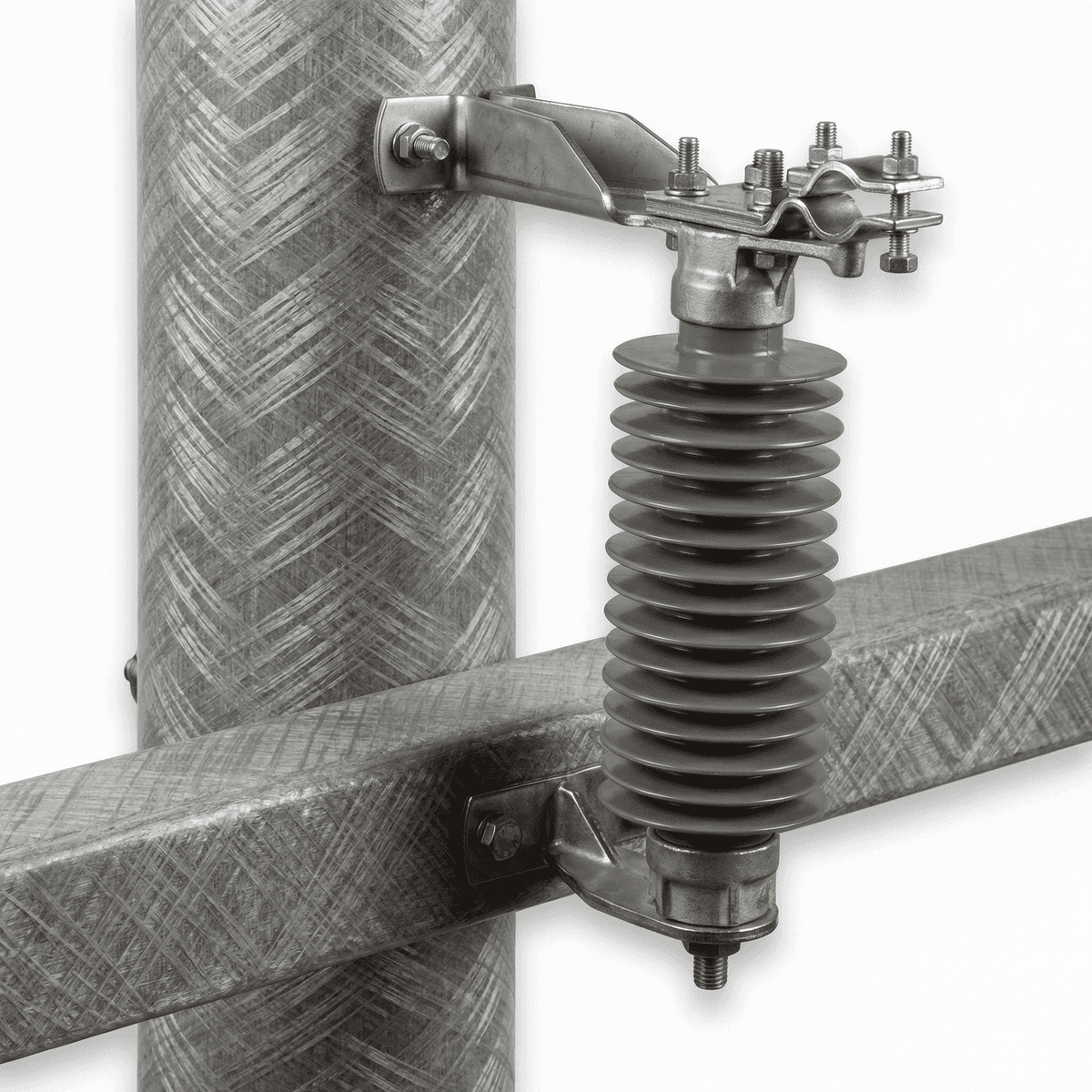

Проектирование опор ЛЭП: как совместить молниезащиту и расчет стального каркаса

Для опор ЛЭП 110-220 кВ лучший результат дает интегрированный подход: высота 30-55 м, горячее цинкование на 25+ лет и раннее включение грозотроса с заземлением в общую расчетную модель. Это снижает риск грозовых отключений, повышает механическую надежность и уменьшает совокупную стоимость владения по сравнению с разрозненным проектированием.

Для B2B-заказчика ключевая задача состоит не в выборе только «прочной» башни, а в подборе конструкции, которая одновременно выдерживает ветер, гололед, аварийный обрыв проводов и импульсные грозовые воздействия. Ошибка на стадии концепции приводит к росту металлоемкости, усложнению фундаментов и увеличению числа отключений линии. Именно поэтому молниезащита и стальной дизайн нельзя рассматривать отдельно.

SOLAR TODO поставляет решения для воздушных линий 10-220 кВ, включая FRP-опоры 15 м, гибридные Carbon-FRP конструкции 30 м и тяжелые стальные решетчатые опоры до 55 м. Такой диапазон позволяет подбирать конфигурацию под распределительные, транзитные и анкерно-угловые участки, а также под проекты с повышенными требованиями к коррозионной стойкости, массе и сейсмостойкости.

По данным IEA (2024), устойчивость сетевой инфраструктуры становится критическим фактором энергоперехода, поскольку рост электрификации повышает стоимость каждого незапланированного отключения. IEEE отмечает, что надежность ВЛ напрямую зависит от координации изоляции, заземления и геометрии опоры. Иными словами, молниезащита — это не дополнительная опция, а часть базовой инженерии линии.

Международное энергетическое агентство заявляет: "Electricity networks are the backbone of secure and clean energy transitions." Для проектировщика это означает, что опора должна оцениваться как элемент системной надежности, а не как отдельная металлоконструкция. NIST, в свою очередь, подчеркивает: "Lightning is a high-current electrical discharge that can cause significant damage to structures and electrical systems," что напрямую подтверждает необходимость ранней интеграции защиты от молнии.

Интеграция молниезащиты в конструкцию опоры

Молниезащита опор ЛЭП строится вокруг трех инженерных задач: перехват разряда, безопасный отвод тока в землю и предотвращение перекрытия изоляции. На практике это означает выбор положения грозотроса, расчет экранирующего угла, координацию изоляции и обеспечение низкоомного заземления. Если хотя бы один из этих элементов недоработан, даже массивная стальная опора не гарантирует надежность линии.

Согласно IEEE Std 1243 (2019), эффективность защиты линии от грозовых воздействий зависит от совместного анализа shielding failure, backflashover и характеристик заземления опор. По данным CIGRE, значительная доля аварий ВЛ в грозовых районах связана не с прямым разрушением металла, а с обратными перекрытиями на изоляторах. Поэтому задача инженера — не просто «поймать» молнию, а удержать импульс вне критической зоны изоляции.

Ключевые элементы молниезащиты

• Грозотрос или OPGW, размещенный выше фазных проводов
• Геометрия траверс и вершины опоры для формирования защитной зоны
• Заземляющее устройство с учетом удельного сопротивления грунта
• Координация длины гирлянд изоляторов и BIL-уровня
• Контроль переходного сопротивления в течение жизненного цикла линии

Для линий 110-220 кВ обычно применяют один или два грозотроса в зависимости от схемы фаз и ширины портала. На двухцепных опорах 45 м и выше особенно важно исключить «теневые зоны», где крайние фазы остаются недостаточно экранированными. Если проектируется анкерно-угловая опора, геометрия защиты должна оцениваться не только в прямом пролете, но и в условиях отклонения проводов под ветром.

По данным IEC 62305 (2010), проектирование молниезащиты должно учитывать вероятностный характер удара молнии, маршрут тока и последствия отказа. Для ВЛ это означает, что защита определяется не одним параметром, а набором связанных решений: высотой вершины, расстоянием до фаз, импульсной прочностью изоляции и сопротивлением заземления. Чем выше класс напряжения и чем больше грозовая активность района, тем важнее моделирование переходных процессов.

Для проектов SOLAR TODO это особенно актуально на участках 220 кВ, где применяются 30-метровые Carbon-FRP гибриды и 45-55-метровые стальные башни. Легкие гибридные решения уменьшают транспортную массу и нагрузки на фундамент, но молниезащита должна быть пересчитана с учетом иной электромагнитной и механической конфигурации. В гибридных схемах нельзя механически переносить правила, принятые для полностью стальных решетчатых опор.

Лучшие практики расчета стальной конструкции

Стальной каркас опоры должен проектироваться по предельным состояниям с учетом постоянных, климатических, монтажных и аварийных нагрузок. Для линий 220 кВ критичны не только максимальные ветровые усилия, но и сочетания «ветер + гололед + обрыв провода», которые формируют наибольшие усилия в поясах, раскосах и узлах. Избыточный запас приводит к перерасходу стали, а недостаточный — к риску прогрессирующего разрушения.

Согласно ASCE Manual 74 и ASTM A123/A123M, долговечность опоры определяется не только расчетом сечений, но и качеством защитного покрытия, деталировкой узлов и контролем изготовления. Горячее цинкование остается отраслевым стандартом для стальных решетчатых опор, поскольку обеспечивает устойчивую защиту от коррозии в течение 25+ лет в большинстве сред. Для прибрежных и химически агрессивных зон стоит рассматривать FRP или гибридные материалы.

Что нужно проверять в модели опоры

• Общую устойчивость ствола и локальную устойчивость элементов
• Узлы болтовых соединений на срез, смятие и вырыв
• Эксцентриситеты и вторичные изгибающие моменты
• Деформации вершины и траверс в эксплуатационных режимах
• Усталостную работу элементов при вибрации проводов
• Совместимость с фундаментом и анкерными группами

По данным NREL (2024), цифровое моделирование инфраструктуры с учетом сценариев эксплуатации позволяет точнее прогнозировать отказовые режимы и снижать перерасход материалов. Для опор ЛЭП это означает переход от упрощенных ручных коэффициентов к 3D-моделям с несколькими комбинациями нагрузок. Особенно это важно для тяжелых dead-end башен 55 м, где полное натяжение проводов резко увеличивает требования к поясам и фундаментам.

SOLAR TODO предлагает несколько типовых конфигураций, которые хорошо иллюстрируют инженерный компромисс. 45-метровая угловая двухцепная стальная опора 220 кВ стоимостью 48 000-65 000 долларов подходит для большинства магистральных участков с высокими механическими требованиями. 55-метровая dead-end башня 220 кВ стоимостью 75 000-100 000 долларов оправдана там, где необходима работа на полное тяжение, сложные углы трассы или секционирование линии.

Для распределительных и смешанных инфраструктурных проектов полезны 15-метровые FRP-гибридные опоры 10 кВ, которые могут совмещать электроснабжение и размещение трех телеком-антенн. Это снижает число отдельных опор на площадке и упрощает согласования. Однако при совмещенном использовании нужно отдельно проверять ветровую парусность антенн, электромагнитную совместимость и требования к заземлению.

Выбор материала и конфигурации: сталь, FRP или гибрид

Выбор материала определяется не только CAPEX, но и логистикой, коррозионной средой, доступностью обслуживания и требованиями к массе. Сталь остается базовым вариантом для магистральных ВЛ благодаря предсказуемому расчету, высокой несущей способности и ремонтопригодности. FRP и Carbon-FRP гибриды выигрывают там, где стоимость обслуживания, доставка или сейсмика оказывают большее влияние на TCO, чем начальная цена.

По данным IRENA (2024), снижение совокупных затрат на инфраструктуру все чаще достигается не только через удешевление оборудования, но и через уменьшение O&M и простоев. Для опор это означает, что «дешевле купить» не всегда равно «дешевле владеть». FRP-конструкции, не требующие перекраски и устойчивые к коррозии, могут оказаться выгоднее в удаленных или агрессивных средах даже при более высокой закупочной цене за единицу.

Сравнение конфигураций опор SOLAR TODO

Конфигурация	Класс/назначение	Высота	Материал	Ключевые особенности	Ориентир цены
Гибридная FRP-опора	10 кВ распределение/телеком	15 м	FRP	Нулевое обслуживание, 3 антенны, двойное назначение	4 500-6 500 $
Carbon-FRP Hybrid	220 кВ	30 м	Carbon-FRP + сталь	Малый вес, Seismic Zone 4	35 000-50 000 $
Угловая двухцепная башня	220 кВ	45 м	Оцинкованная сталь	Высокая жесткость, типовой магистральный вариант	48 000-65 000 $
Dead-End башня	220 кВ	55 м	Оцинкованная сталь Q-grade	Полное тяжение, тяжелые аварийные режимы	75 000-100 000 $

Для закупщика эта таблица полезна как отправная точка, но окончательный выбор должен учитывать длину пролетов, угол поворота трассы, тип фундамента, грозовую активность района и требования сетевой компании. SOLAR TODO обычно рекомендует начинать с матрицы условий площадки, а не с выбора «любимой» конструкции. Такой подход сокращает число переработок на стадиях FEED, тендера и рабочей документации.

Практические критерии выбора

• Сталь выбирайте для 220 кВ магистралей с высокими механическими нагрузками и стандартной логистикой
• FRP применяйте в коррозионных средах и на удаленных участках с дорогим обслуживанием
• Гибридные решения рассматривайте при ограничениях по массе, фундаменту или сейсмике
• Для анкерно-угловых узлов отдавайте приоритет жесткости и ремонтопригодности
• Для проектов dual-use отдельно оценивайте дополнительную парусность и заземление телеком-оборудования

Практика внедрения: от ТЗ до эксплуатации

На практике лучшие результаты достигаются, когда молниезащита, металлоконструкция и эксплуатационные требования объединяются уже в техническом задании. Если сначала выбрать типовую опору, а затем «добавить» грозотрос, OPGW, телеком-нагрузки или усиленное заземление, проект почти неизбежно получит перерасход стали и пересмотр фундаментов. Для EPC-подрядчика это означает срыв сроков и рост стоимости изменений.

Эффективный процесс обычно включает геотехнику, данные по ветру и гололеду, карту грозовой активности, требования к надежности линии и сценарии обслуживания. По данным IEEE (2018), корректная координация интерфейсов между элементами энергосистемы критична для общей устойчивости сети. В контексте ВЛ это означает, что опора должна проектироваться как часть линии, а линия — как часть сети.

Для промышленных заказчиков полезно оценивать проект по пяти KPI:

• частота грозовых отключений;
• масса стали на опору;
• стоимость фундамента;
• прогноз O&M на 25 лет;
• время монтажа на площадке.

Если район удаленный, а коррозионная среда тяжелая, SOLAR TODO может рекомендовать FRP или гибрид вместо полностью стальной конструкции даже при более высоком CAPEX. Если же приоритетом является максимальная несущая способность и стандартная ремонтная база, чаще выигрывает оцинкованная решетчатая сталь. В обоих случаях итоговое решение должно подтверждаться расчетом молниезащиты и механики, а не только сравнением прайс-листов.

FAQ

Q: Почему молниезащиту нужно закладывать на ранней стадии проектирования опоры? A: Потому что положение грозотроса, высота вершины, изоляционные расстояния и заземление напрямую влияют на геометрию и массу опоры. Если добавлять молниезащиту после расчета стали, часто приходится менять траверсы, узлы и фундамент, что увеличивает стоимость и сроки проекта.

Q: Какие опоры чаще применяют для линий 110-220 кВ? A: Для таких линий обычно используют стальные решетчатые опоры высотой примерно 30-55 м, включая промежуточные, угловые и анкерные исполнения. Выбор зависит от длины пролета, угла поворота трассы, климатических нагрузок и требований к надежности в аварийных режимах.

Q: Какую роль играет заземление в защите опоры от молнии? A: Заземление отводит импульсный ток молнии в грунт и снижает вероятность обратного перекрытия изоляции. Даже хорошо расположенный грозотрос не даст нужного эффекта, если сопротивление заземляющего устройства слишком высокое или его параметры ухудшаются в процессе эксплуатации.

Q: Когда стоит выбирать FRP или гибридную опору вместо стальной? A: Такие решения оправданы в агрессивной коррозионной среде, на удаленных участках и там, где важны малая масса и низкие затраты на обслуживание. Для распределительных сетей 10 кВ и специальных площадок FRP может дать лучшую экономику жизненного цикла, чем традиционная сталь.

Q: Чем анкерно-угловая опора отличается от промежуточной с точки зрения расчета? A: Анкерно-угловая опора воспринимает значительно большие продольные и поперечные усилия, особенно при полном тяжении и аварийном обрыве проводов. Поэтому для нее критичны жесткость, усиленные узлы, более массивные пояса и более требовательный расчет фундамента.

Q: Зачем нужно горячее цинкование, если сталь и так прочная? A: Прочность стали не защищает ее от коррозии, которая постепенно снижает эффективное сечение элементов и надежность соединений. Горячее цинкование создает долговременный барьер и в типовых условиях помогает обеспечить срок службы 25+ лет с меньшими затратами на обслуживание.

Q: Как оценить экономическую эффективность выбора типа опоры? A: Сравнивать нужно не только закупочную цену, но и TCO: логистику, монтаж, фундамент, обслуживание, простои и срок службы. Например, более дорогая гибридная опора может оказаться выгоднее на удаленном участке, если она снижает транспортные затраты и исключает регулярную антикоррозионную обработку.

Q: Какие стандарты важны при проектировании опор ЛЭП и молниезащиты? A: На практике ориентируются на IEC 62305 для молниезащиты, IEEE 1243 для грозозащиты линий, IEEE 1547 для сетевых интерфейсов, а также ASTM и отраслевые руководства по цинкованию и стальным конструкциям. Конкретный набор зависит от страны, класса напряжения и требований заказчика.

Q: Может ли одна опора совмещать электроснабжение и телеком-нагрузку? A: Да, это возможно, особенно для 10 кВ распределительных решений, где используются гибридные FRP-опоры двойного назначения. Но при таком подходе обязательно нужно пересчитать ветровую парусность, вибрацию, заземление и безопасные расстояния между силовым и телеком-оборудованием.

Q: Как SOLAR TODO помогает снизить риски на стадии выбора опоры? A: SOLAR TODO предлагает несколько типовых платформ для 10-220 кВ, включая FRP, Carbon-FRP и тяжелые стальные башни, что упрощает технико-экономическое сравнение. Для заказчика это удобно, потому что можно быстро сопоставить высоту, материал, стоимость, требования к обслуживанию и сценарии применения.

Связанные материалы

• Кейс ЛЭП 220 кВ: интеграция ВИЭ и молниезащита
• Опоры ЛЭП в городских коридорах: фундаменты и design-build
• Электрическая опора передачи в глобальном масштабе — $233,156 под ключ
• Инвестиции в ЛЭП MEA 2026: данные модернизации сетей

Источники

1. IEC (2010): IEC 62305, серия стандартов по защите от молнии, включая оценку риска и меры молниезащиты для сооружений и электрических систем.
2. IEEE (2019): IEEE Std 1243, руководство по улучшению грозозащиты воздушных линий электропередачи.
3. IEEE (2018): IEEE 1547-2018, стандарт по присоединению и совместимости распределенных энергоресурсов с электроэнергетическими системами.
4. ASTM (2023): ASTM A123/A123M, стандартные требования к цинковому покрытию, нанесенному горячим погружением, на изделия из железа и стали.
5. IEA (2024): отчеты по развитию электросетей и роли надежной сетевой инфраструктуры в энергопереходе.
6. NREL (2024): материалы по цифровому моделированию энергетической инфраструктуры и оценке эксплуатационных сценариев.
7. ASCE (2010): Manual 74, Guidelines for Electrical Transmission Line Structural Loading.
8. CIGRE (2022): технические публикации по грозовым воздействиям, обратным перекрытиям и надежности воздушных линий.

Резюме

Для линий 110-220 кВ оптимальный подход — проектировать молниезащиту и стальной каркас как единую систему: высота 30-55 м, горячее цинкование на 25+ лет и расчет аварийных режимов дают лучшую надежность и более предсказуемый TCO. Для сложных площадок стоит рассматривать решения SOLAR TODO из стали, FRP и гибридных материалов.

---
