Солнечные системы безопасности: камеры и ночное видение

Резюме

Солнечная система видеонаблюдения требует точного баланса между нагрузкой и автономией: камера 4K с ИК-подсветкой, связью и записью может потреблять 15-40 Вт, а для 3-4 суток резерва обычно нужен АКБ 720-1200 Wh. Для объектов на 8-64 зон критичны расчет ночной дальности, PoE-бюджет и резерв по генерации 20-30%.

Ключевые Выводы

• Рассчитывайте энергобюджет каждой камеры отдельно: для 4K IP-камеры с ИК-подсветкой и аналитикой закладывайте 15-40 Вт, а для PTZ-моделей — до 60 Вт в пике.
• Закладывайте автономию минимум 3-4 суток: для узла видеонаблюдения 60 Вт это обычно означает АКБ порядка 4.3-5.8 кВт·ч с учетом глубины разряда и потерь.
• Выбирайте LiFePO4-накопители с рабочим ресурсом 4000+ циклов и BMS, если система должна стабильно работать в режиме 24/7 на удаленном объекте.
• Ограничивайте расчетную дальность ночного видения до 50-70% от паспортной: ИК-подсветка на 30 м редко дает надежную идентификацию лица дальше 15-20 м.
• Проектируйте сеть с запасом PoE 20-30%: для 16 камер и периферии проверяйте суммарный бюджет коммутатора, особенно при ночном включении ИК и обогревателей.
• Используйте многоуровневую архитектуру хранения: edge-запись на SD, локальный NVR на 24 канала и облачный VMS для объектов с 24-64 зонами.
• Сопоставляйте оптику с задачей: для периметра 8-12 м высоты и контроля подъезда эффективнее 4K PTZ, а для проходных и кассовых зон — фиксированные 4K камеры с узким углом.
• Проверяйте соответствие IEC 61215, IEC 61730, IEEE 1547 и UL 62109, чтобы снизить риски отказа питания, проблем интеграции и простоев при инспекции.

Архитектура солнечной системы безопасности: что нужно спроектировать в первую очередь

Солнечная система безопасности работает надежно только тогда, когда энергопотребление камер, связи, записи и ИК-подсветки рассчитано на 24/7, а аккумулятор обеспечивает не менее 3-4 суток резерва. Для объектов на 8-64 зон практический диапазон мощности узла часто составляет 150-1200 Вт, и ошибка в расчете даже на 20% быстро приводит к ночным отключениям.

Для B2B-заказчика ключевой вопрос не в том, можно ли запитать камеры от солнца, а в том, как обеспечить гарантированную работу в пасмурные дни, ночью и при пиковых нагрузках. Именно поэтому проектирование нужно начинать не с выбора камеры, а с матрицы нагрузок: камеры, NVR, PoE-коммутаторы, 4G/оптика, прожекторы, датчики вторжения и потери на DC/AC-преобразовании. SOLAR TODO применяет такой подход для систем от 8-зонных гибридных решений до 64-зонных комплексов максимальной безопасности.

По данным NREL (2024), точность моделирования генерации и нагрузки существенно повышается, если учитывать сезонность инсоляции, температурные поправки и реальные профили потребления, а не только номинальную мощность модулей. По данным IEA PVPS (2024), надежность распределенных PV-систем определяется не только качеством модулей, но и корректным подбором инвертора, аккумулятора и схемы управления нагрузкой. Для систем безопасности это особенно важно, потому что отказ питания означает потерю доказательной базы и рост операционного риска.

Международное энергетическое агентство отмечает: "Solar PV is expected to remain the largest source of renewable capacity expansion through the decade." Для проектировщика это означает, что солнечное питание уже не нишевое решение, а стандартный вариант для удаленных и резервируемых систем безопасности. NREL также подчеркивает, что "battery-backed PV systems require careful load prioritization to maintain critical services during low-resource periods" — и это напрямую относится к камерам, тревожным панелям и каналам связи.

Ключевые подсистемы проекта

• генерация: солнечные модули, контроллеры MPPT, кабельная обвязка
• накопление: LiFePO4-АКБ, BMS, температурная защита, шкаф или уличный бокс

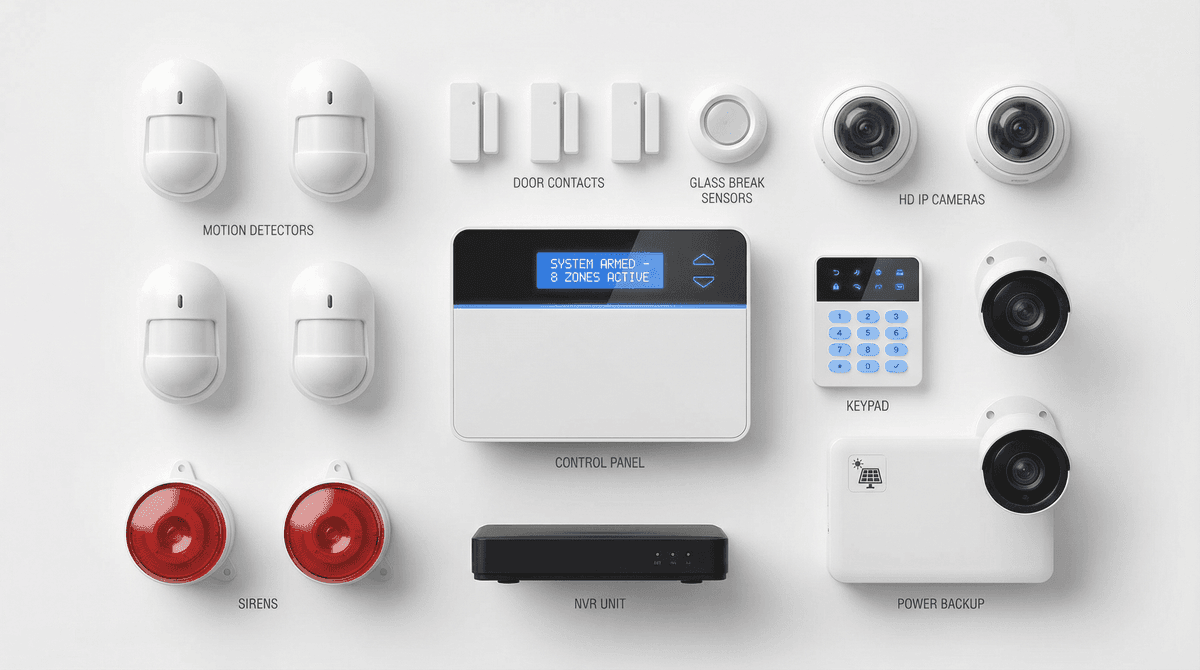

• нагрузка: IP-камеры 4K, PTZ, NVR, edge AI, датчики, сирены, маршрутизаторы
• передача данных: PoE, оптика, 4G/LTE, радиомост
• управление: VMS, облачный мониторинг, удаленная диагностика, приоритизация нагрузок

Интеграция камер видеонаблюдения с солнечным питанием

Интеграция камер начинается с реального профиля потребления, а не с паспортного значения в дневном режиме. Фиксированная 4K IP-камера может потреблять 8-15 Вт днем, но ночью с ИК-подсветкой, аналитикой на краю сети и подогревом корпуса фактическая мощность часто вырастает до 15-25 Вт. Для PTZ-камер с 20x zoom и моторизованным приводом пиковое потребление может достигать 35-60 Вт.

Для систем SOLAR TODO это означает, что проект должен учитывать не только среднюю, но и пиковую мощность по каждому каналу. Например, 16 камер по 18 Вт дают 288 Вт только на видеонаблюдение, а с NVR, PoE-коммутатором, 4G-шлюзом и охранной панелью общая нагрузка легко достигает 420-550 Вт. Если не заложить запас, ночной режим станет слабым местом всей системы.

По данным IEEE 1547-2018, интерфейсы распределенной генерации должны обеспечивать устойчивую и безопасную интеграцию с электрическими системами и смежной электроникой. Для практического проекта это означает корректную защиту от перенапряжений, стабильное питание PoE-оборудования и предсказуемую работу при переключении между PV, аккумулятором и сетью. На удаленных объектах лучше использовать DC-архитектуру там, где это возможно, чтобы снизить потери на двойном преобразовании.

Практика расчета энергобаланса

1. Определите суточное потребление каждой нагрузки в Wh.
2. Добавьте потери контроллера, кабелей, PoE и преобразования — обычно 10-20%.
3. Умножьте результат на требуемую автономию 3-4 суток.
4. Учтите допустимую глубину разряда АКБ: для LiFePO4 обычно 80-90%.
5. Добавьте резерв 20-30% на старение батареи, загрязнение модулей и сезонную просадку генерации.

Пример: узел из 4 камер по 18 Вт, NVR 25 Вт, коммутатора 20 Вт и маршрутизатора 10 Вт потребляет около 127 Вт. За сутки это 3048 Wh, а на 4 суток — 12.2 кВт·ч. При глубине разряда 85% и системном запасе фактическая требуемая емкость батареи уже приближается к 15-16 кВт·ч.

Проводная и беспроводная интеграция

Проводная PoE-схема обычно предпочтительнее для промышленных и критичных объектов, потому что она упрощает питание, диагностику и централизованное управление. Однако на распределенных площадках, стройплощадках, периметрах и временных объектах гибридная архитектура с 4G/LTE и локальной edge-записью часто дает лучший TCO. SOLAR TODO использует гибридные панели сигнализации wired/wireless и облачный VMS для многообъектного управления, что особенно полезно для сетевой розницы и удаленных площадок.

Ночная видимость: как правильно оценивать дальность и качество изображения

Главная ошибка в проектах — принимать паспортную дальность ИК-подсветки за реальную дальность идентификации. Если производитель указывает 30 м, это обычно означает обнаружение объекта в идеальных условиях, а не уверенное распознавание лица, номера или действий нарушителя. На практике для идентификации стоит ориентироваться на 50-70% от заявленного значения.

Для B2B-объекта необходимо разделять четыре задачи: обнаружение, наблюдение, распознавание и идентификация. Одна и та же камера может "видеть" человека на 40 м, но надежно идентифицировать лицо только на 12-20 м в зависимости от разрешения, угла обзора, высоты установки и уровня освещенности. Поэтому дальность ночного видения всегда должна оцениваться вместе с оптикой, сценарием и требуемым уровнем доказательности.

По данным IEC 62676, проектирование CCTV должно учитывать эксплуатационную задачу, плотность пикселей и условия сцены, а не только разрешение сенсора. UL (2024) в рекомендациях по электронным системам безопасности также подчеркивает важность тестирования в реальных условиях площадки, включая блики, дождь, пыль и контровой свет. Для солнечных систем это еще важнее, потому что усиление ИК-подсветки ночью одновременно повышает нагрузку на батарею.

Факторы, влияющие на ночную дальность

• мощность и длина волны ИК-подсветки
• чувствительность сенсора и размер пикселя
• объектив и угол обзора
• высота установки: обычно 3-5 м для входных зон и 6-12 м для периметра
• отражающие поверхности, туман, дождь, пыль, насекомые
• компрессия, битрейт и настройки шумоподавления

Рекомендации по ночной съемке

• Для проходных и дверей используйте фиксированные 4K-камеры с узким или вариофокальным объективом и расчетной идентификацией на 10-20 м.
• Для периметра применяйте PTZ или связку обзорной и детализирующей камеры, а не одну универсальную модель.
• Не завышайте высоту монтажа: слишком высокий угол ухудшает распознавание лиц и номеров.
• Проверяйте ночную сцену после монтажа в 3 режимах: без осадков, при засветке и в полной темноте.

Типовые конфигурации и выбор решения для объекта

Для небольших объектов с ограниченным числом зон часто достаточно гибридной системы на 8 зон с 4 камерами 4K и резервным солнечным питанием. Для сетевой розницы, складов и распределенных площадок уже требуется облачное управление, централизованная аналитика и масштабирование до 24-32 зон. Для критической инфраструктуры, включая дата-центры и дипломатические объекты, нужна многоуровневая защита, резервирование каналов и строгая сегментация сети.

SOLAR TODO предлагает несколько типовых конфигураций, которые можно использовать как отправную точку для спецификации. Их ценность в том, что они показывают диапазон архитектур — от компактных систем до комплексов максимальной безопасности с 32 камерами и глубокой интеграцией в VMS.

Конфигурация SOLAR TODO	Зоны	Камеры	Ключевые особенности	Ориентир цены
Residential 8-Zone Hybrid Power	8	4	4K Ultra HD, гибридная сигнализация, солнечное резервирование	$2,000-$3,500
Retail Chain 24-Zone Cloud Managed	24	16	AI edge, облачный VMS, многообъектное управление	$28,000-$40,000
Data Center 32-Zone High Security	32	20	24-канальный NVR, многослойная защита	$68,000-$95,000
Embassy 64-Zone Maximum Security	64	32	пять уровней defense-in-depth, максимальное резервирование	$180,000-$250,000

Выбор между этими вариантами зависит от пяти параметров: критичность объекта, требуемая глубина архива, ночной сценарий, доступность сети и допустимое время простоя. Для удаленных объектов с частыми отключениями электросети солнечно-гибридная архитектура особенно выгодна, потому что сохраняет работу камер и тревожных подсистем при авариях. Это важнее простой экономии на энергии.

Как подобрать конфигурацию по сценарию

• офис, частная территория, малый склад: 4-8 камер, 8 зон, локальный архив и 3-4 суток резерва
• магазин, АЗС, филиальная сеть: 12-16 камер, 24 зоны, облачный VMS, удаленная диагностика
• дата-центр, логистический хаб: 20+ камер, сегментация сети, NVR 24 канала, резервные каналы связи
• критическая инфраструктура: 32 камеры и более, многоуровневая защита, строгий SLA, расширенная аналитика

Экономика проекта, ROI и лучшие практики внедрения

Экономика солнечной системы безопасности определяется не только CAPEX, но и стоимостью простоя, кабельных работ и аварийных выездов. На удаленных объектах отсутствие траншей, силового кабеля и повторных подключений часто дает больший эффект, чем экономия на электроэнергии. Именно поэтому автономные и гибридные решения особенно востребованы на стройплощадках, периметрах, парковках, фермах и временных объектах.

По данным IRENA (2024), стоимость электроэнергии от солнечных PV-проектов в долгосрочном горизонте остается одной из самых конкурентоспособных среди новых источников генерации. По данным Fraunhofer ISE (2024), PV продолжает снижать стоимость жизненного цикла при корректном проектировании и высокой доле собственного потребления. Для систем безопасности это означает, что правильно рассчитанная солнечная архитектура может одновременно повысить отказоустойчивость и снизить OPEX.

Практический ROI нужно считать по четырем блокам: предотвращенные потери от простоев, снижение затрат на электромонтаж, сокращение аварийных выездов и централизация управления через облачный VMS. Для многообъектных сетей SOLAR TODO это особенно заметно: облачное управление и edge-аналитика уменьшают нагрузку на персонал безопасности и ускоряют реакцию на инциденты. Если объект критичен, экономический эффект от предотвращенного инцидента часто выше, чем вся экономия на электроэнергии за несколько лет.

Лучшие практики проектирования

• Делите нагрузки на критические и второстепенные: камеры периметра и связь должны иметь высший приоритет.
• Закладывайте резерв генерации 20-30% и не проектируйте систему "в ноль" по зимнему месяцу.
• Используйте локальную запись на камере или edge-устройстве как резерв к NVR и облаку.
• Проверяйте PoE-бюджет в ночном режиме, а не только в дневном.
• Тестируйте дальность ИК-подсветки на реальной сцене до финального утверждения спецификации.
• Применяйте удаленный мониторинг состояния батареи, температуры шкафа и качества канала связи.

FAQ

Q: Что такое солнечная система безопасности с интеграцией камер видеонаблюдения? A: Это охранная система, где камеры, запись, связь и тревожные устройства питаются от солнечных модулей и аккумуляторов, а при необходимости дополняются сетью. Для объектов на 8-64 зон такая архитектура повышает отказоустойчивость и сохраняет работу 24/7 даже при отключении внешнего питания.

Q: Сколько энергии потребляет камера видеонаблюдения в солнечной системе? A: Типовая 4K IP-камера потребляет около 8-15 Вт днем и 15-25 Вт ночью при включенной ИК-подсветке. PTZ-камера с мотором, зумом и аналитикой может кратковременно достигать 35-60 Вт, поэтому для расчета нужно использовать не среднее, а пиковое и суточное потребление.

Q: Какой запас аккумулятора нужен для надежной ночной работы? A: Для профессиональных систем обычно закладывают 3-4 суток автономии, особенно на удаленных объектах и в регионах с нестабильной погодой. Если узел потребляет 100 Вт, то суточная нагрузка составит 2.4 кВт·ч, а с учетом потерь и глубины разряда потребуется батарея существенно больше номинальных 7.2-9.6 кВт·ч.

Q: Почему паспортная дальность ночного видения часто не совпадает с реальной? A: Потому что производитель обычно указывает дальность обнаружения в идеальных условиях, а не расстояние уверенной идентификации. На практике камера с ИК-подсветкой 30 м часто дает полезную идентификацию лица только на 15-20 м, особенно при широком угле, дожде, пыли или неправильной высоте монтажа.

Q: Что лучше для удаленного объекта — PoE или беспроводная схема? A: Для стабильности и управляемости обычно лучше PoE, так как он упрощает питание, диагностику и централизованный контроль. Но на длинных периметрах, временных площадках и распределенных точках гибридная схема с 4G/LTE и локальной записью может быть экономичнее и быстрее во внедрении.

Q: Как выбрать между фиксированной камерой и PTZ для ночного периметра? A: Фиксированная камера лучше там, где нужна постоянная доказательная картинка в одной зоне, например на входе или у ворот. PTZ полезна для длинного периметра и активного сопровождения цели, но она требует более высокого энергобюджета и не должна заменять все стационарные точки обзора.

Q: Какие аккумуляторы лучше использовать в солнечной системе безопасности? A: Для B2B-проектов оптимальны LiFePO4-аккумуляторы, потому что они поддерживают 4000+ циклов, имеют стабильную работу и безопаснее многих альтернатив. Дополнительно нужна BMS, температурный контроль и корректный расчет глубины разряда, иначе фактическая автономия будет ниже проектной.

Q: Нужен ли облачный VMS, если на объекте уже есть локальный NVR? A: Да, если у компании несколько площадок или важна удаленная диагностика и централизованный контроль инцидентов. Локальный NVR обеспечивает быстрый доступ и архив, а облачный VMS добавляет многообъектное управление, уведомления, контроль состояния оборудования и резервную доступность данных.

Q: Как оценить ROI солнечной системы безопасности? A: Считать нужно не только экономию электроэнергии, но и снижение затрат на кабельные работы, аварийные выезды и стоимость простоев. Для удаленных объектов и критической инфраструктуры предотвращенный инцидент или сохранение записи во время отключения сети часто дает больший экономический эффект, чем прямое снижение OPEX.

Q: Какие стандарты и сертификации нужно проверить перед закупкой? A: Для солнечных модулей критичны IEC 61215 и IEC 61730, для интеграции распределенной генерации — IEEE 1547, а для силовой электроники — соответствующие требования UL и IEC. Наличие этих стандартов снижает риск отказов, проблем с безопасностью и сложностей при приемке системы.

Q: Как SOLAR TODO подходит к проектированию таких систем? A: SOLAR TODO строит проект от нагрузки и сценария безопасности, а не от номинала панели или камеры. Это включает расчет энергобаланса, выбор 4K камер и AI edge-аналитики, гибридных alarm-панелей, облачного VMS и резервирования, чтобы система сохраняла работоспособность в реальных ночных и аварийных режимах.

Q: Когда солнечная система безопасности особенно оправдана? A: Она особенно эффективна там, где дорогие кабельные работы, частые отключения сети или распределенная инфраструктура: на периметрах, стройплощадках, парковках, фермах, складах и временных объектах. В таких сценариях автономность 3-4 суток и удаленный мониторинг дают заметное преимущество по TCO и устойчивости.

Связанные материалы

• Солнечные системы безопасности: панели, IP66 и облако vs лок
• Проектирование солнечных охранных систем: связь и заряд
• Облако vs локальное хранилище для солнечных камер на стройке

Источники

1. NREL (2024): PVWatts Calculator и методики оценки солнечной генерации и производительности систем.
2. IEA PVPS (2024): Trends in Photovoltaic Applications 2024, обзор внедрения и эксплуатации PV-систем на мировых рынках.
3. IRENA (2024): Renewable Power Generation Costs in 2023/2024, данные по экономике солнечной генерации и LCOE.
4. IEEE 1547-2018 (2018): Standard for Interconnection and Interoperability of Distributed Energy Resources with Associated Electric Power Systems Interfaces.
5. IEC 61215-1 (2021): Terrestrial photovoltaic modules — Design qualification and type approval, требования к испытаниям модулей.
6. IEC 61730-1 (2023): Photovoltaic module safety qualification — требования к конструкции и безопасности модулей.
7. IEC 62676 (серия, актуальные редакции): Video surveillance systems for use in security applications, требования к CCTV и эксплуатационным задачам.
8. UL (2024): Руководства и стандарты по безопасности силовой электроники и электронных систем защиты для надежной эксплуатации.

Резюме

Солнечная система безопасности эффективна, если проектировать ее от реальной нагрузки: 4K-камера ночью потребляет 15-25 Вт, PTZ — до 60 Вт, а надежная автономия требует 3-4 суток резерва. Для объектов 8-64 зон SOLAR TODO рекомендует запас генерации 20-30%, многоуровневую запись и проверку реальной ИК-дальности до ввода в эксплуатацию.

---
