LFP для резервного питания 30kWh - настенная СНЭЭ 30kW

LFP для резервного питания 30kWh — это настенная аккумуляторная система накопления энергии мощностью 30kW для задач резервного электропитания, где требуется номинальная емкость 30kWh, полезная емкость 27kWh при глубине разряда 90% и бесшовный переход от сети к островному режиму менее чем за 10ms. SOLARTODO позиционирует эту 1C LFP СНЭЭ для 1 суточного цикла, ресурса батареи 6,000+ циклов, эффективности преобразования PCS 96%+ и EPC-бюджетов «под ключ» от $5,267 до $6,667 для квалифицированных проектных площадок.

Определение продукта

Эта резервная СНЭЭ 30kWh разработана как компактная настенная система для B2B-покупателей, которым нужна автономность от 1 до 8 часов вместо работы дизельного генератора, чрезмерно больших помещений со свинцово-кислотными ИБП или аварийных генераторов с ручным переключением. Конфигурация объединяет литий-железо-фосфатный аккумуляторный блок 30kWh с двунаправленным инвертором 30kW, встроенной BMS, защитой DC, логикой островного режима AC и компактным корпусом, подходящим для небольших коммерческих зданий, телекоммуникационных шкафов, помещений охраны и щитов критических нагрузок. Для более широкого планирования емкости покупатели могут посмотреть все продукты аккумуляторных систем накопления энергии (СНЭЭ) или настроить систему онлайн с 1 профилем проектной нагрузки.

Система использует химию LFP, поскольку стационарные резервные системы обычно ставят безопасность, циклический ресурс и предсказуемую стоимость выше максимально возможной гравиметрической плотности энергии. Анализ IEA в Batteries and Secure Energy Transitions, 2024 указывает, что на батареи приходится около 90% расширения накопителей в сценарии достижения нулевых выбросов к 2030 году, а IRENA сообщает, что стоимость установленных проектов аккумуляторных накопителей снизилась на 93% с 2010 до 2024 года. В классе 30kWh результатом является практичная резервная платформа с полезной энергией 27kWh, пиковой мощностью 30kW и настенным форм-фактором, способная заменить многие конфигурации ИБП 10kVA до 30kVA с малым временем автономии.

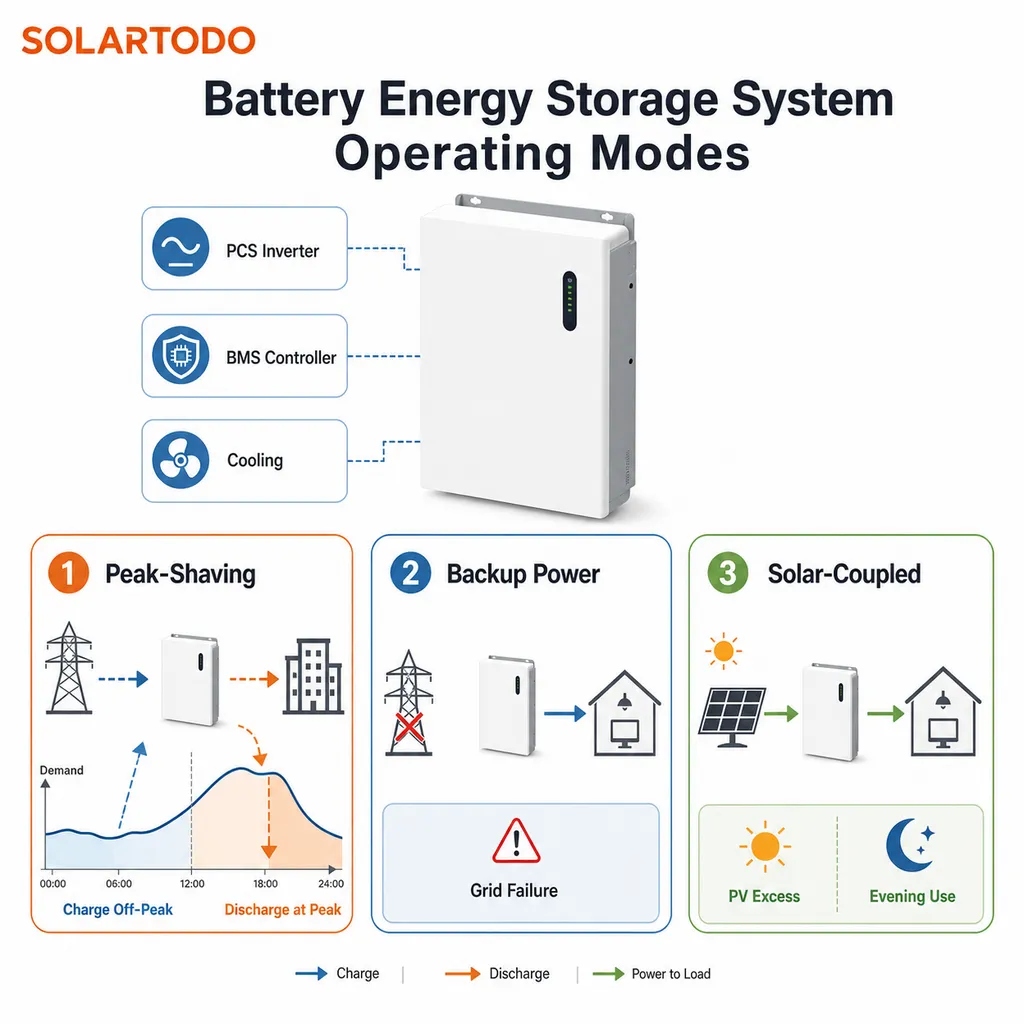

Архитектура системы

Архитектура включает 5 функциональных уровней: призматические LFP-ячейки, модульные датчики, BMS на уровне блока, двунаправленную PCS и EMS площадки или шлюзовую связь. Аккумуляторный уровень обеспечивает номинальную энергию DC 30kWh, инверторный уровень выдает мощность AC 30kW, а уровень управления контролирует SOC, SOH, температуру, ток, напряжение, изоляцию, пределы заряда, пределы разряда и защитное отключение. При резервном разряде 1C полностью заряженная система может выдавать 30kW около 1 часа, 15kW около 2 часов или 5kW около 5.4 часа при расчете на 90% DoD до потерь в инверторе и проводке.

PCS указана как двунаправленный инвертор с эффективностью преобразования более 96%, работой с сетью и поддержкой островного режима. В штатной работе инвертор может заряжать батарею от PV, сети или гибридной шины AC согласно настройкам EMS площадки; при отключении он изолирует щит защищенной нагрузки и подает питание на резервный контур с целевым временем переключения менее 10ms. Этот класс переключения подходит для многих IT-стоек, POS-систем, панелей контроля доступа, сетей видеонаблюдения, контроллеров холодильного оборудования и вспомогательных медицинских нагрузок, хотя цепи безопасности жизни всегда должны проверяться по 1 местному электротехническому кодексу и 1 уполномоченному органу.

BMS непрерывно измеряет напряжение ячеек, напряжение блока, ток, температуру, SOC, SOH и состояние отказов по всему аккумуляторному стеку 30kWh. Пассивная или активная балансировка удерживает группы ячеек согласованными на протяжении тысяч циклов, а защита от перенапряжения, пониженного напряжения, сверхтока, короткого замыкания, перегрева, блокировка заряда при низкой температуре и контроль изоляции защищают блок как минимум в 7 распространенных категориях отказов. Для закупочных команд важнейшее требование к BMS — не отдельное количество датчиков, а подтвержденная способность остановить заряд, остановить разряд, разомкнуть контакторы и передать коды ошибок до того, как аномалия на уровне ячейки станет системным отключением.

Технические характеристики

Рейтинг 30kWh следует понимать как номинальную емкость батареи, тогда как практическая диспетчеризуемая емкость составляет 27kWh при указанной 90% DoD. При 1 цикле в день 6,000 циклов соответствуют более чем 16 годам теоретической циклической работы, хотя гарантийные условия, календарное старение, температурное воздействие и рабочий профиль площадки обычно определяют коммерческий эксплуатационный диапазон. Бенчмаркинг стоимости батарей NREL и NREL Annual Technology Baseline 2025 полезны для оценки предположений по накопителям, поскольку стоимость емкости, стоимость инвертора, установленная стоимость и предположения по наращиванию могут отличаться более чем в 2 раза между жилыми, коммерческими и коммунальными системами.

Тепловая схема выполнена с воздушным охлаждением, потому что настенный резервный шкаф 30kWh обычно остается ниже тепловой плотности, при которой оправдано жидкостное охлаждение. Крупные C&I и коммунальные системы свыше 100kWh часто используют жидкостное охлаждение для улучшения равномерности температуры модулей, но резервная СНЭЭ 30kWh может поддерживать практическую производительность с принудительным воздушным охлаждением, вентиляцией шкафа, температурными датчиками и снижением мощности BMS. Рекомендуемый рабочий диапазон составляет -10°C до 50°C, при этом мощность заряда снижается при низкой температуре, а мощность разряда — при повышенной температуре шкафа, чтобы защитить ресурс 6,000+ циклов.

Безопасность, нормы и соответствие

К релевантным стандартам безопасности относятся UL 9540 для систем и оборудования накопления энергии, UL 9540A для испытаний распространения пожара при тепловом разгоне, IEC 62619 для безопасности промышленных литиевых батарей, IEC 63056:2020 для литиевых батарей в системах накопления электрической энергии до 1,500V DC, UN38.3 для транспортных испытаний и NFPA 855 для установки стационарных систем накопления энергии. UL Solutions отмечает, что редакция UL 9540A 2026 года расширяет подход к крупномасштабным пожарным испытаниям для СНЭЭ, а NFPA 855 использует данные UL 9540A для обоснования монтажных расстояний, противопожарной защиты и проверки по нормам.

Химия LFP имеет более устойчивый профиль термостабильности, чем альтернативы NCM с высоким содержанием никеля, однако никакую инженерную СНЭЭ нельзя описывать как полностью свободную от риска. SOLARTODO задает многоуровневые средства контроля, включая мониторинг на уровне ячеек, контакторы блока, изоляцию отказов инвертора, тепловые датчики шкафа, обнаружение газа или дыма там, где это требуется, и планирование аварийного отключения на уровне площадки. По сравнению с традиционными свинцово-кислотными батареями ИБП, LFP СНЭЭ может снизить частоту замен примерно на 60% до 75% в горизонте 10 лет, поскольку многие свинцово-кислотные цепочки заменяют каждые 3 до 5 лет, тогда как целевой ресурс LFP составляет 6,000+ циклов и гарантийное покрытие 10 лет.

Применения

Эта система резервного питания 30kWh подходит для небольших коммерческих объектов с щитами критической нагрузки 5kW до 30kW, включая помещения телекоммуникационного оборудования, командные комнаты охраны, холодильные шкафы аптечной холодовой цепи, IT-комнаты банковских отделений, розничные POS-сети, системы управления воротами и жилые виллы с требованиями к непрерывности бизнеса. Она не предназначена для питания всех нагрузок здания без сброса нагрузки; инвертор 30kW может быстро перегрузиться из-за компрессоров HVAC, лифтов, насосов или одновременного пуска двигателей. Правильное проектирование обычно начинается с 15-minute аудита нагрузок, 24-hour энергетического профиля и однолинейной схемы с защищенными и незащищенными цепями.

Для репрезентативного сценария телекоммуникационной комнаты в MENA предположим защищенную нагрузку 7.5kW, расчетную температуру окружающей среды 45°C, 1 ежедневное отключение сети и дизельный генератор, ранее использовавшийся для коротких отключений. LFP-система 30kWh обеспечивает около 3.6 часа полезного резерва при 27kWh до потерь или около 3.4 часа после консервативного допуска 6% на преобразование и проводку. Если площадка избегает расхода 2.5 liters дизеля в час в течение 300 часов отключений в год, проект может вытеснить около 750 liters дизеля ежегодно до учета обслуживания и износа генератора.

Облачный мониторинг

Опциональная облачная платформа записывает SOC, SOH, энергию заряда, энергию разряда, состояние инвертора, коды тревог, доступность сети и суточное число циклов с интервалами отчетности 5-minute или 15-minute в зависимости от конфигурации шлюза. Для покупателей автопарка, управляющих 10, 50 или 250 площадками, удаленный мониторинг снижает число выездов, выявляя слабый сетевой ввод, поведение при перегрузке, высокую температуру шкафа или дисбаланс батареи до планирования визита на объект. Данные можно экспортировать в EMS покупателя, панель обслуживания или рабочий процесс управления активами через Modbus, RS485, Ethernet, 4G или интеграцию API там, где она поддерживается.

Облачный мониторинг также улучшает администрирование гарантии, поскольку история отказов, число циклов и температурные журналы создают прослеживаемую запись фактического использования. Батарея 30kWh, работающая с 1 суточным циклом и удерживаемая в диапазоне -10°C до 50°C, существенно отличается от шкафа, подвергающегося 55°C жаре на крыше или повторным попыткам перегрузки 2C. SOLARTODO рекомендует не менее 12 месяцев мониторинга для EPC-гарантийных проектов с ежемесячным анализом частоты тревог, сквозной эффективности, дрейфа SOC и времени реакции на отключение.

EPC-анализ инвестиций и структура цен

Поставка EPC «под ключ» включает 5 коммерческих пакетов работ: проектирование, закупку, строительство, пусконаладку и гарантийную поддержку 1-year. Проектирование охватывает оценку нагрузки, проверку однолинейной схемы, размещение шкафа, подбор сечения кабелей, координацию защит и допущения по местным нормам; закупка включает LFP-батарею 30kWh, PCS 30kW, BMS, корпус, защиту DC, автоматические выключатели AC, шлюз мониторинга и отгрузочные документы; строительство охватывает настенный монтаж, проводку, маркировку, заземление и интеграцию щита защищенной нагрузки; пусконаладка проверяет заряд, разряд, островной режим, тревоги и передаточную документацию. Для объема под конкретную площадку запросите индивидуальное коммерческое предложение или отправьте письмо на [email protected] с 1 профилем нагрузки и 1 адресом установки.

Репрезентативная середина EPC составляет около $5,990, что равно примерно $200/kWh на номинальной базе 30kWh или $222/kWh на полезной базе 27kWh. Отчет IRENA о стоимости возобновляемой энергетики за 2024 год приводит глобальные затраты введенных в эксплуатацию проектов аккумуляторных накопителей около $192/kWh, тогда как стоимость «под ключ» зависит от длительности, рынка, границ EPC и местных электромонтажных работ. Поэтому указанный SOLARTODO диапазон EPC согласуется с компактной системой 30kWh, где инвертор, корпус, мобилизация монтажа и пусконаладка распределяются на меньшую емкость, чем у C&I шкафа 200kWh.

ROI зависит от 3 измеримых потоков ценности: сэкономленного дизельного топлива, предотвращенного простоя и предотвращенной замены батарей по сравнению со свинцово-кислотным ИБП. В репрезентативном случае MENA при вытеснении 750 liters дизеля по $1.10 за liter годовая экономия топлива составляет около $825; если 10 часов предотвращенного простоя защищают $100 в час транзакционной или мониторинговой ценности, годовая операционная выгода добавляет $1,000. При совокупной годовой экономии около $1,800 середина EPC $5,990 дает простой срок окупаемости около 3.3 лет до налогов, финансирования или влияния местного обслуживания.

Условия оплаты: 30% T/T аванс плюс 70% против коносамента или 100% L/C по предъявлении для одобренных покупателей. Проектное финансирование может обсуждаться для портфелей свыше $5,000K, особенно когда 50+ или 100+ одинаковых площадок обеспечивают повторяемые чертежи, стандартизированные монтажные комплекты и более низкую стоимость пусконаладки на систему. Для закупочной оценки покупателям следует сравнивать не только цену $/kWh, но и номинал инвертора, 90% DoD, основу гарантии, журналирование BMS, доказательную базу UL 9540A, документацию IEC 62619 на ячейки или модули и локальный объем электромонтажа.

Инженерные примечания для покупателей

Систему следует подключать к определенному щиту критической нагрузки, а не ко всему зданию, если только проверенная нагрузка не ниже 30kW во всех режимах работы. Инвертор 30kW может поддерживать компьютеры, сетевое оборудование, освещение, камеры, контроль доступа, контроллеры холодильного оборудования и небольшие насосы, но крупным двигателям могут потребоваться устройства плавного пуска, блокировки или логика приоритета нагрузки. SOLARTODO рекомендует задавать мощность защищенного щита на уровне 70% до 85% от номинала инвертора для нормальной работы, оставляя 4.5kW до 9kW запаса для переходных нагрузок и температурного дерейтинга.

Размер батареи следует определять по измеренному спросу kWh, а не только по паспортным ваттам. Критическая нагрузка 12kW, работающая 2 часа, требует 24kWh до потерь, что укладывается в полезный диапазон 27kWh; та же нагрузка на 3 часа требует 36kWh и должна перейти в класс 40kWh или 50kWh. Покупатели могут использовать раздел изучить тему для основ подбора накопителей и сравнить будущие варианты через конфигуратор SOLARTODO.

Качество установки имеет как минимум 6 измеримых контрольных точек: прочность стены, зазор вокруг шкафа, допустимый ток кабелей, сопротивление заземления, координация автоматов и качество сигнала связи. Итоговая пусконаладочная запись должна включать напряжение холостого хода, показание изоляции, тест выхода AC, реакцию островного режима, имитацию тревоги, версию прошивки и 30-minute испытание нагрузкой. Для местного разрешения монтажная организация должна проверить 1 применимый электротехнический кодекс, 1 пожарный кодекс и 1 правило присоединения к сети до подачи напряжения на систему.

Закупочное резюме

LFP для резервного питания 30kWh лучше всего указывать в спецификации, когда покупателю нужен компактный резервный актив с высоким циклическим ресурсом, выходом 30kW, полезной энергией 27kWh и логикой гарантии на батарею 10 лет. Он меньше и чище дизельного генератора, служит дольше многих свинцово-кислотных цепочек ИБП и управляется лучше пассивного аккумуляторного банка, потому что BMS, PCS и уровень мониторинга предоставляют рабочие данные в реальном времени. Для технического сравнения изучите тему, а затем настройте систему онлайн, используя измеренные 15-minute интервалы нагрузки, целевые часы резерва и местные данные об отключениях коммунальной сети.
