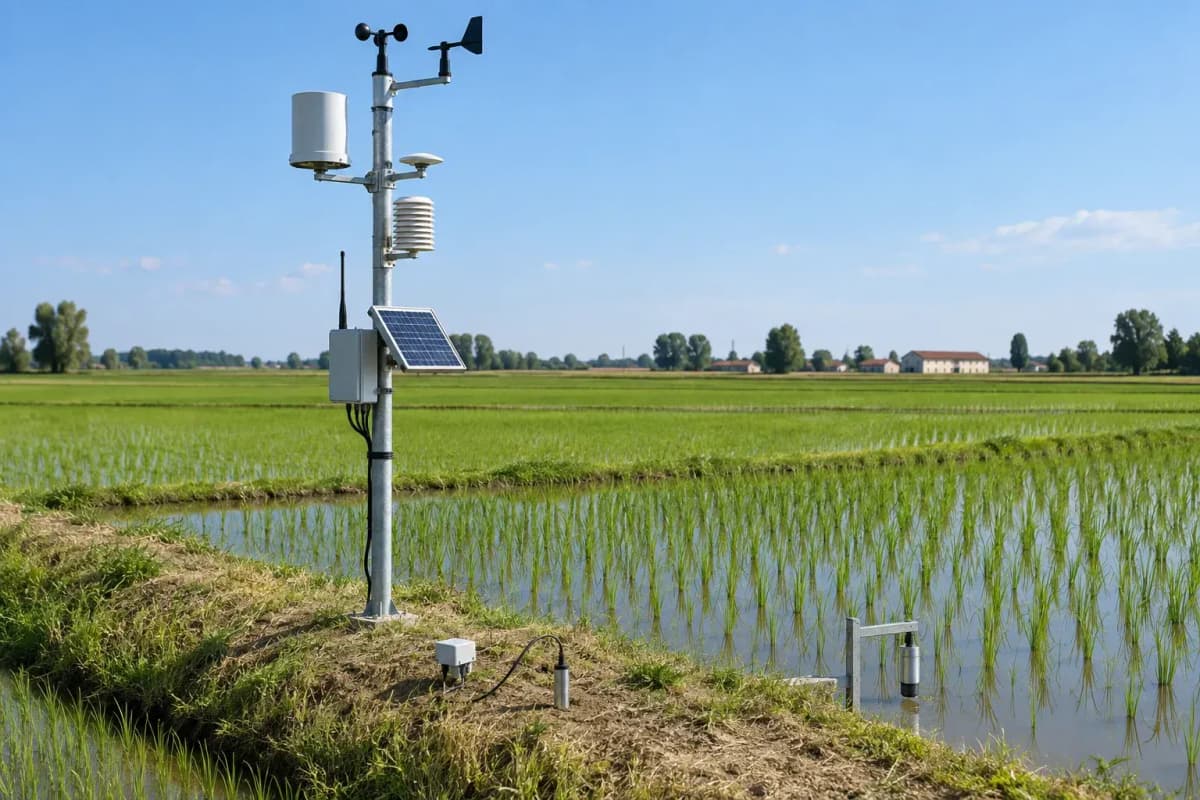

Умное орошение рисовых полей 57ha - солнечный мониторинг LoRaWAN

Умное орошение рисовых полей 57ha - это система IoT-мониторинга умного сельского хозяйства SOLARTODO для 57 гектаров рисовых чеков, заданная с 20 полевыми датчиками LoRaWAN, солнечными комплектами средней мощности и интервалами данных 10-minute. Система объединяет мониторинг погоды, почвы и уровня воды для принятия решений по орошению риса, с EPC-ценой под ключ от USD 3,274 до USD 4,330 и стандартной облачной аналитикой для проектирования, закупки, строительства, пусконаладки и поддержки 1-year.

Обзор продукта

Эта конфигурация 57 ha разработана для рисовых хозяйств, ирригационных районов, агропромышленных территорий и программ продовольственной безопасности, которым нужен измеряемый контроль затопленного орошения или режима попеременного увлажнения и подсушивания на нескольких участках. Комплект датчиков отслеживает 3 рабочих области: локальную погоду, состояние почвы на нескольких глубинах и уровень стоячей воды, предоставляя агрономам поток данных 24-hour вместо опоры на 1 или 2 ручных осмотра в день.

Для рисовых чеков глубина воды обычно поддерживается в узких агрономических диапазонах, и даже ошибка 5 cm на площади 57 ha может означать тысячи кубических метров лишней перекачки. Система поддерживает решения на основе осадков, эвапотранспирации, влажности почвы и трендов уровня воды, согласуясь с практикой наблюдений WMO-No. 8 для измерения температуры, влажности, ветра, дождя, радиации, давления, испарения и влажности почвы, описанной Всемирной метеорологической организацией: https://community.wmo.int/site/knowledge-hub/programmes-and-initiatives/instruments-and-methods-of-observation-programme-imop/guide-instruments-and-methods-of-observation-wmo-no-8.

Платформа позиционируется как слой полевой контрольно-измерительной инфраструктуры, а не как неподтвержденная гарантия урожайности; для этой страницы продукта 57 ha не заявляются клиентское внедрение, покупка или проверенный результат урожая. Опубликованная литература по управлению водой при выращивании риса дает ориентир: IRRI сообщает, что попеременное увлажнение и подсушивание может экономить до 30% оросительной воды без потери урожайности в подходящих орошаемых зонах, а метаанализ 2017 года в FAO AGRIS выявил снижение водопотребления на 23.4% при мягких условиях AWD по сравнению с постоянным затоплением: https://waterice.irri.org/how-we-work и https://agris.fao.org/search/en/providers/122535/records/65e001e1b766d82b1803f8e9.

Архитектура системы

Архитектура использует 1 шлюз LoRaWAN, 20 полевых датчиков, узлы с солнечным питанием и стандартный облачный уровень для сбора агрономических данных каждые 10 минут, что равно 144 измерениям в день на канал датчика при сохранении интервала по умолчанию. LoRaWAN выбрана потому, что LoRa Alliance описывает ее как маломощную широкозонную архитектуру для IoT-устройств на батареях с дальнодействующей, недорогой, двунаправленной связью и поддержкой резервированной работы: https://lora-alliance.org/lorawan-for-developers/.

Типовая схема 57 ha делит проект на 4-8 гидравлических зон, где почвенные зонды устанавливаются в репрезентативных верхних, средних и нижних точках, а датчики уровня воды размещаются возле входов, выходов и контрольных валиков. Шлюз может покрывать номинальный радиус 10 km при подходящих условиях прямой видимости, тогда как окончательную высоту антенны, рельеф, полог культуры и сельскохозяйственные здания следует проверять во время EPC-радиообследования.

Мониторинг погоды включает температуру, относительную влажность, скорость ветра, направление ветра, осадки, солнечную радиацию, атмосферное давление и переменные эвапотранспирации, предоставляя менеджерам орошения не менее 8 погодных входных параметров для каждого цикла планирования. Мониторинг почвы использует многоглубинные зонды на слоях 10 cm, 20 cm, 40 cm и 60 cm, позволяя сравнивать мелкую корневую зону и более глубокие запасы влаги до включения насосов или шлюзовых затворов.

Мониторинг уровня воды включен для этого варианта, потому что рисовые чеки зависят от контролируемого затопления, дренажа и повторного затопления на конкретных стадиях культуры. По сравнению с традиционными ручными показаниями рейки-уровнемера, снимаемыми один раз каждые 24 часа, телеметрический интервал 10-minute может увеличить частоту наблюдений в 144 раза, что снижает вероятность того, что осадки, фильтрация или переорошение останутся незамеченными на весь день.

Технические характеристики

Базовая конфигурация покрывает 57 гектаров, использует 20 датчиков и поддерживает 3 типа мониторинга: погода, почва и уровень воды. Связь - LoRaWAN, питание - солнечное средней мощности, облачный уровень - стандартный, каналы оповещений включают SMS, email и push-уведомления приложения, а доступ к REST API включен для стороннего ирригационного ПО, SCADA или платформ управления хозяйством.

Корпуса датчиков задаются с учетом наружных сельскохозяйственных условий, с целевыми уровнями защиты IP67 или IP68 там, где ожидается погружение или установка с риском брызг. IEC 60529 определяет международную систему IP Code для защиты корпусов от твердых частиц и воды, что делает ее правильным ориентиром для закупочных команд, сравнивающих водонепроницаемость IP67, работу при погружении IP68 и требования к кабельным вводам: https://webstore.iec.ch/en/publication/2449.

Слой сельскохозяйственных данных может согласовываться с ISO 11783, широко известным как ISOBUS, когда сельхозтехника, контроллеры и навесные орудия требуют стандартизированных концепций коммуникации. ISO указывает ISO 11783-1:2017 как последовательную сеть передачи данных для управления и связи на сельскохозяйственном и лесохозяйственном оборудовании, давая инженерным командам признанную основу при интеграции данных датчиков с тракторами, контроллерами и будущими автоматизированными клапанами: https://www.iso.org/standard/57556.html.

Солнечный пакет средней мощности использует наружные PV и LFP аккумуляторные подсистемы, рассчитанные на непрерывную работу датчиков, при этом эталонная спецификация материалов использует 2 солнечных комплекта средней мощности. IRENA определяет решения солнечного орошения как надежный и экономически эффективный вариант для децентрализованного орошения там, где связь воды, энергии и продовольствия критически важна, особенно когда дизельное топливо, перебои в электросети или удаленные точки перекачки повышают операционный риск: https://www.irena.org/Publications/2016/Jun/Solar-Pumping-for-Irrigation-Improving-livelihoods-and-sustainability.

Облачный мониторинг

Стандартная облачная платформа предоставляет панели реального времени, графики исторических трендов, пороговые тревоги, состояние здоровья устройств и рекомендации по орошению с поддержкой ИИ на основе показаний 10-minute. При 20 датчиках и 144 ежедневных показаниях платформа может обрабатывать 2,880 временных меток датчиков в день до расширения на уровне каналов, что подходит для еженедельных агрономических обзоров, ежемесячного учета воды и сезонных отчетов эффективности.

Облачный рабочий процесс поддерживает 3 практических типа оповещений: отсутствие данных, отклонение агрономического порога и исключение оборудования. Если датчик уровня воды сообщает о падении ниже настроенного порога в течение 2 последовательных интервалов 10-minute, платформа может отправить push-уведомление приложения, email или SMS в течение 20 минут, позволяя оператору проверить утечку, отказ насоса, заблокированный вход или повреждение валика.

Функции ИИ используются как поддержка принятия решений, а не как автономный агрономический орган, и могут включать моделирование роста культуры, рекомендации по орошению, риск вспышек вредителей и входные данные прогнозирования урожайности. Международное энергетическое агентство отмечает, что цифровизация может делать энергетические системы более связанными, интеллектуальными, эффективными, надежными и устойчивыми, и те же 4 рабочих принципа применимы к телеметрии орошения на солнечном питании, когда насосы, датчики и панели связаны: https://www.iea.org/reports/digitalisation-and-energy.

Репрезентативный сценарий рисовой фермы MENA

Для репрезентативного сценария рисовой фермы MENA предположим низинное поле 57 ha с 6 блоками управления водой, дизельной или сетевой поддержкой перекачки и решениями по орошению, исторически основанными на 1 ручной проверке уровня воды в день. Установка 20 датчиков LoRaWAN с интервалами 10-minute создает непрерывную запись водного баланса, которая может поддерживать планирование мягкого AWD, отключение при осадках и сокращение насосо-часов, одновременно информируя агрономов в течение 90-140 дней типичного рисового сезона.

В этом репрезентативном сценарии консервативное сокращение насосной воды на 15% и умеренное сокращение времени ручных проверок на 10% могут использоваться для финансового моделирования, когда нет базовой линии конкретного участка. Если ферма сейчас тратит USD 9,000 за сезон на энергию перекачки, трудовые проверки и предотвратимые дренажные потери, улучшение на 15% равно USD 1,350 за сезон, что дает простой срок окупаемости около 2.4-3.2 сезонов относительно диапазона EPC-цены USD 3,274-4,330.

Сравнение с традиционной альтернативой прямое: ручные уровнемеры, бумажные журналы и фиксированные календари орошения дают 1-2 наблюдения в день, тогда как эта система может давать 144 наблюдения в день на канал датчика. По сравнению с затоплением по фиксированному графику, контролируемое AWD с мониторингом может целиться в диапазон экономии воды 23.4%-30%, о котором сообщает литература по рису при подходящих почвенных и управленческих условиях, но SOLARTODO рассматривает эти числа как плановые ориентиры, а не гарантированные результаты.

Области применения

Основные применения включают мониторинг орошения рисовых чеков 57 ha, контроль уровня воды на полевых входах и выходах, отслеживание влажности почвы на 4 слоях глубины, запись локальной погоды и поддержку решений по насосам или клапанам. Система также может обслуживать сельскохозяйственные исследовательские участки, семеноводческие хозяйства, ирригационные кооперативы и государственные демонстрационные площадки, где 20 точек датчиков достаточно для характеристики командной зоны среднего размера.

Закупочные команды могут посмотреть все продукты системы IoT-мониторинга умного сельского хозяйства при сравнении этой рисовой конфигурации 57 ha с вариантами для садов, теплиц, хранения, мониторинга вредителей или более крупными многосетевыми вариантами. Инженеры могут настроить систему онлайн, чтобы изменить количество датчиков с 20 единиц до 50, 100 или 250 единиц при увеличении покрытия, резервирования или числа зон.

Для технической справки по ирригационной телеметрии покупатели могут изучить тему и просмотреть материалы базы знаний SOLARTODO по солнечному питанию, IoT-мониторингу и интеграции полевых данных. Для проверки бюджета, импортной документации или оформления тендера разработчики проектов могут запросить индивидуальное предложение с чертежами схемы 57 ha, календарем культуры, ожидаемыми позициями датчиков и любыми требованиями к уровню обслуживания 1-year или 2-year.

Анализ EPC-инвестиций и структура цены

Поставка EPC под ключ включает 5 направлений работ: инженерное обследование, закупку, строительство, пусконаладку и гарантийную поддержку. Для этой конфигурации 57 ha инженерия охватывает радиопланирование, размещение датчиков, расчет питания и настройку панели; закупка охватывает 20 датчиков, 1 шлюз, солнечные комплекты, крепления и кабели; строительство охватывает монтаж и полевую маркировку; пусконаладка проверяет загрузку данных, правила тревог и обучение пользователей; гарантия покрывает 1 год облачной поддержки и 2 года аппаратного покрытия.

Модель EPC-стоимости отделяет стоимость оборудования от полевых работ, инженерии, пусконаладки и гарантии, что предотвращает скрытые наценки внутри цен на единицы датчиков. Указанный диапазон USD 3,274-4,330 подходит для бюджетного планирования, тогда как итоговая стоимость может измениться на 5%-20%, если объект требует более высоких мачт, дополнительных шлюзов, строительных работ, приводов клапанов, траншей, местных разрешений или нестандартного коммуникационного бэкхола.

ROI зависит от цены воды, тарифа энергии для перекачки, стоимости труда, полевых утечек, изменчивости осадков и того, оплачивается ли оросительная вода по объему или фиксированным сезонным платежом. Консервативная модель с годовой экономией USD 1,350 дает простой срок окупаемости 2.4-3.2 года, тогда как хозяйства с учетом воды по счетчикам, дизельной перекачкой или частым переорошением могут моделировать более быструю окупаемость, если проверенные данные участка подтверждают снижение операционных затрат на 20%-30%.

Условия оплаты: 30% депозит T/T плюс 70% против коносамента или 100% безотзывный L/C по предъявлении для квалифицированных международных покупателей. Проектное финансирование может обсуждаться для программ свыше USD 1,000,000, а закупочные команды могут связаться с [email protected] для предложения на 57 ha, матрицы соответствия, упаковочного листа и графика EPC-внедрения.

Примечания по закупке

Перед выпуском заказа покупатели должны подтвердить 6 деталей объекта: карту поля, место мачты шлюза, сотовый или Ethernet-бэкхол, интерфейс управления насосом, желаемые пороги глубины воды и роли облачных пользователей. SOLARTODO рекомендует 1-day удаленный технический обзор для малых проектов и 2-to-3-day полевое обследование для программ на нескольких объектах свыше 100 ha или более 50 датчиков.

Систему лучше задавать как слой контрольно-измерительной инфраструктуры и поддержки решений, а не как полный пакет ирригационных строительных работ, если в объем EPC не добавлены приводы клапанов, насосные панели и канальные сооружения. Для рисового чека 57 ha практический результат закупки - более ясная видимость воды, более быстрое обнаружение исключений и лучшая доказательная база для планирования орошения на протяжении 1 полного вегетационного сезона.
