6м Ø200 цилиндрическая умная опора CIGS · промышленный порт — монолитная инфраструктура 10-в-1

6m Ø200 цилиндрическая CIGS Smart Pole · промышленный порт — это 10-в-1 платформа умного уличного освещения, созданная как единая цельная цилиндрическая стойка 6м с постоянным диаметром Ø200 мм, толщиной стенки 5 мм и корпусом из оцинкованной стали горячим способом для коррозионно-опасных условий портов и промышленной логистики. Электрические и цифровые подсистемы встроены заподлицо в поверхность цилиндра, включая светодиодное кольцо 60W, дающее 9000 lm при 4000K, солнечную обмотку CIGS 110W, аккумулятор 1800Wh LFP, зарядное устройство для EV 7kW Type 2 AC, 8MP фишай-панорамную камеру, датчик окружающей среды на 12 параметров, WiFi 6, панель SOS, изогнутый LCD 2200mm, а также 2 порта USB-A — при этом сохраняется единый профиль Ø200 мм от верха до низа, без боковых кронштейнов, без выступающих колонок динамиков и без внешних коробов.

Для B2B-покупателей, которые подбирают оборудование для контейнерных терминалов, логистических парков с режимом таможенного склада, внутренних сухих портов и тяжёлых промышленных дорог, данная конфигурация делает ставку на механическую простоту, снижение количества видимых элементов крепежа и уменьшение точек обслуживания в рамках расчётного срока службы 25 лет. По сравнению с традиционной портовой умной стойкой, которая обычно объединяет 1 коническую стойку, 1 светильник на боковом кронштейне, 1 кронштейн камеры снаружи, 1 колонку динамика, 1 настенный зарядный модуль и 2–4 внешних распределительных коробки, эта монолитная архитектура может сократить число видимых «пристроек» более чем на 70% — что особенно важно на коридорах с сильным ветром, солевым аэрозолем и риском ударов транспортом. Согласно требованиям по безопасности освещения IEC 60598 и практике промышленного наружного размещения, меньшее число открытых интерфейсов обычно означает меньше путей проникновения влаги и меньше точек начала коррозии в течение 10–15 лет эксплуатации.

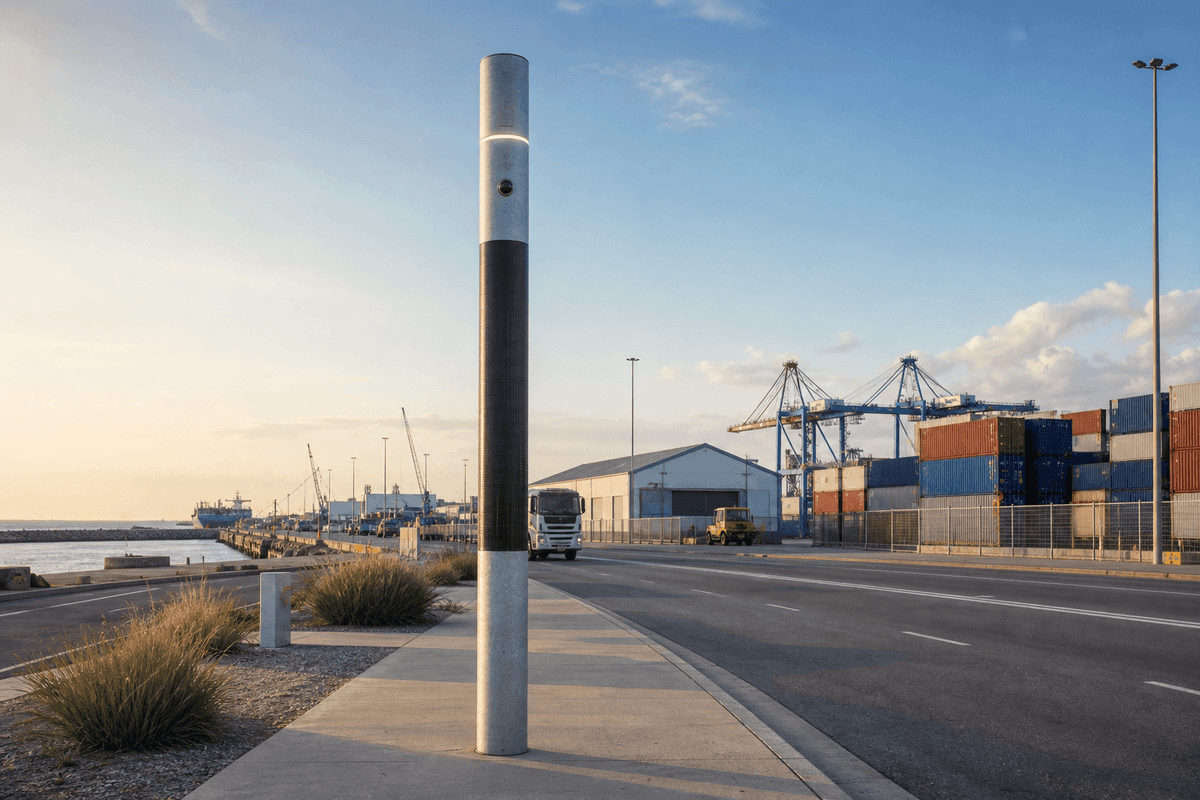

Позиционирование продукта для инфраструктуры промышленного порта

Промышленные порты работают в режиме 24/7, с интенсивным смешанным движением транспорта и повышенными уровнями загрязнений в воздухе, включая солевые аэрозоли, PM2.5, PM10, NO2 и предшественники озона. В таких условиях стандартный декоративный уличный светильник, рассчитанный лишь на городские бульвары, может деградировать ускоренно уже в течение 3–5 лет, особенно там, где наружные кронштейны, болтовые аксессуары и соединения из разнородных металлов остаются открытыми. Этот вариант SOLARTODO использует бесшовную цилиндрическую оболочку, оцинкование горячим способом и встроенную ламинацию модулей заподлицо, чтобы повысить непрерывность поверхности и упростить интервалы очистки при регламенте ежеквартально или раз в полгода. Для проектировщиков, рассматривающих альтернативы, посмотрите все продукты Smart Streetlight (10-in-1 Multi-function Pole), чтобы сравнить архитектуры стоек классов 6m, 7m, 8m и 10m.

Система оптимизирована для проездов промышленного порта, зон ожидания грузовиков, дорог для таможенного контроля, сервисных коридоров вдоль причалов и мультимодальных перегрузочных площадок, где освещение, экстренное реагирование, мониторинг среды и зарядка EV должны сосуществовать на ограниченной ширине полосы отвода. Верхний светильник-«кольцо» Ø200mm формирует светящуюся полосу 360° в головной части стойки, а не полагается на выносной кронштейн — это полезно там, где погрузчики, ричстакеры и прицепы контейнеров создают частые риски по габаритному просвету. Изогнутый LCD высотой 2200mm намеренно ограничен вертикальным текстом «SOLARTODO Smart City» в белом sans-serif на глубоком синем, избегая отвлекающего эффекта, сложности и энергопотребления, характерных для полноценных динамических рекламных дисплеев. Такое решение сохраняет читаемость коммуникационной поверхности на расстояниях просмотра 10m–30m, при этом поддерживая сдержанную промышленную эстетику.

Монолитная механическая конструкция

Базовая несущая часть — стойка 6m, изготовленная как единый бесшовный цилиндрический корпус с постоянным диаметром Ø200 мм и толщиной стенки 5 мм, в исполнении из серебристо-серой оцинкованной стали горячим способом. В отличие от конических восьмигранных стоек, которые сужаются кверху и часто требуют отдельной монтажной оснастки для каждого подсистемного блока, этот вариант сохраняет одну непрерывную геометрию от основания до «короны». Это позволяет выполнять встраивание заподлицо окна дисплея, интерфейса зарядки EV, панели SOS, окна камеры и сенсорного модуля. С точки зрения закупок это означает: 1 корпус стойки закрывает 10 функций, уменьшая число независимых опорных кронштейнов с 5–8 элементов до 0 внешних элементов. Для владельцев промышленных активов, ведущих учёт запасных частей, меньшее количество внешних аксессуаров может снизить число SKU на замену на 20%–40% при развёртывании 100 стоек.

Стойка рассчитана на шаг 25m, что типично для подъездных дорог, периметральных маршрутов и сервисных коридоров, где требуется умеренная освещённость и распределённое покрытие «умных узлов». При интервале 25m на 1km промышленной дороги обычно потребуется 40 стоек, формируя повторяемый цифровой «хребет» инфраструктуры для освещения, сенсинга, аварийной связи и доступа к зарядке. Поскольку цилиндр остаётся Ø200mm даже у основания, нет расширенной зарядной «пьедестальной» части и отсутствует отдельный тумбовый боллард — это особенно ценно, когда операторы порта хотят минимизировать площадь фундаментов и не создавать вторичные объекты риска столкновения. Покупатели, планирующие цифровую инфраструктуру на всей территории, могут настроить систему онлайн для количества размещения от 10 единиц до 500+ единиц.

Светотехнические характеристики

Световой модуль — это встроенная светодиодная кольцевая лента 60W в верхней части стойки, обеспечивающая 9000 люмен при 4000K и номинальной эффективности 170 lm/W. Круглая верхняя полоса формирует видимый сигнатур 360°, улучшая распознаваемость стойки в тумане, дожде и условиях низкой видимости на причальных зонах, при этом оптическая система направленного действия поддерживает освещение проезжей части и пешеходных зон без выносного светильника на кронштейне. По сравнению со многими традиционными светильниками типа «кобра-хед» 60W–80W, установленными на боковых кронштейнах, встроенная геометрия снижает число элементов, подверженных ветровой нагрузке, и устраняет типовую точку отказа в болтовом соединении «кронштейн–стойка». В соответствии с принципами безопасности светильников IEC 60598 встроенные наружные светильники должны обеспечивать тепловой менеджмент, электрическую изоляцию и степень защиты от проникновения; данное изделие рассчитано на IP66 и работу в диапазоне -40°C до +55°C.

Для операторов, заменяющих устаревшие натриевые или металлогалогенные системы, экономия энергии может быть существенной. Традиционный светильник 150W натрия высокого давления с балластом часто потребляет 165W–180W, тогда как эта LED-система — 60W, обеспечивая примерно на 64%–67% меньшую мощность светильника до учёта работы систем управления. Если диммирование и расписания дополнительно снижают среднее ночное энергопотребление ещё на 20%, годовая потребность в электроэнергии на освещение на одну стойку может уменьшиться примерно на 70% по сравнению со старым разрядным освещением. Такие выгоды согласуются с более широкими тенденциями, описанными IEA и IRENA: обе организации сообщают о значительном росте эффективности LED-уличного освещения и цифровых систем управления в муниципальных и промышленных применениях.

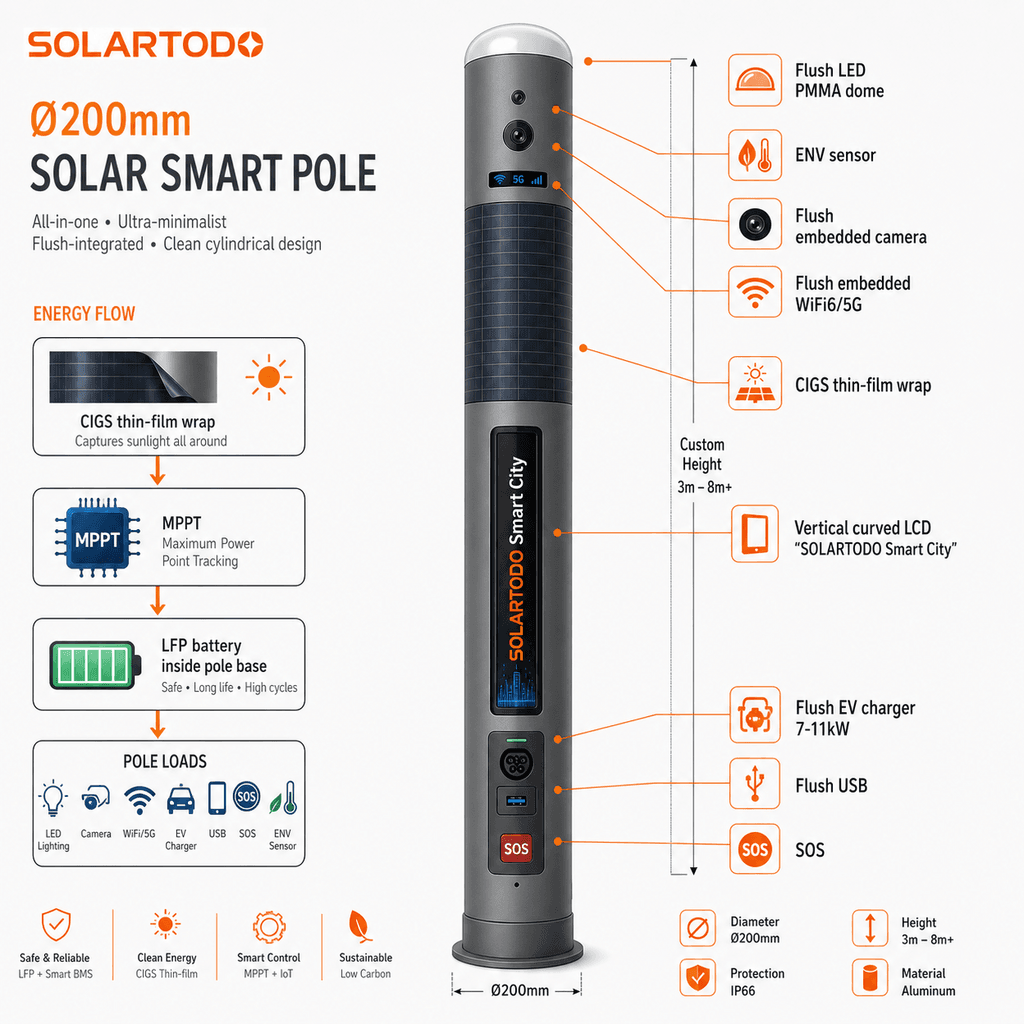

Солнечная и накопительная архитектура

Возобновляемый подсистемный блок использует гибкие тонкоплёночные солнечные элементы CIGS, обёрнутые 360° вокруг стойки на средней части, примерно с 5.3m до 6.5m эквивалентного развитого покрытия поверхности, при общей установленной мощности около 110W. Плёнка тёмно-синяя/чёрная, полупрозрачная и ламинована заподлицо к стальной поверхности, исключая жёсткие стеклянные модули, алюминиевые рамы, наклонные кронштейны и задние вентиляционные зазоры. Это важно для портовых условий: жёсткие панельные системы могут повышать риск зацепления, создавать «ловушки» для грязи и увеличивать ветровые нагрузки. Хотя кристаллические кремниевые модули могут давать более высокую пиковую эффективность преобразования при идеальной ориентации, NREL и другие исследовательские организации показывали, что тонкоплёночные технологии способны работать сопоставимо при рассеянном свете, частичном затенении и в условиях высоких температур — то есть в сценариях, характерных для прибрежной промышленной погоды.

Энергия, вырабатываемая массивом CIGS 110W, управляется встроенным MPPT-контроллером, заряжающим литий-железо-фосфатный аккумулятор 1800Wh, размещённый внутри нижнего объёма стойки. Химия LFP часто выбирается для наружной инфраструктуры из-за термостабильности, длительного ресурса циклов и более низкого риска распространения горения по сравнению с некоторыми другими литий-ионными составами. Для типового профиля работы умной стойки, где светильник 60W функционирует с пониженной средней ночной нагрузкой, а низкомощная электроника работает постоянно, аккумулятор обеспечивает буферную работу при перебоях сети и поддерживает вклад возобновляемой генерации в дежурные функции. Во многих промышленных сценариях солнечная подсистема компенсирует вспомогательные нагрузки, а не служит единственным источником энергии для 7kW зарядного устройства — это правильный инженерный подход для объектов, критичных к надёжности.

Сенсинг, безопасность и аварийные функции

В купольной верхней части стойка объединяет блок датчиков окружающей среды на 12 параметров с метеорологическими и показателями качества воздуха, включая температуру, влажность, давление, ветровые данные, индикацию дождя, CO, NO2 и O3 и др. Порты всё чаще отслеживают эти параметры, потому что погрузочно-разгрузочные работы, холостой ход грузовиков, рефрижераторные операции и морской трафик могут создавать локальные «горячие точки» выбросов. Сеть из 40 стоек на километр позволяет формировать плотные карты среды для отчётности по требованиям и планирования операций — особенно при сочетании с оповещениями о техобслуживании по погодным триггерам. Данные, публикуемые IEA, IRENA и программами мониторинга городской среды, неизменно подчёркивают ценность распределённого сенсинга для оптимизации активов и публичной отчётности.

За безопасность отвечает встроенная фишай-камера 8MP за купольным стеклом с панорамным обзором 180° и без выступающего корпуса. Такая компоновка снижает возможности вмешательства и минимизирует точки накопления соли и пыли. В традиционных системах стойки отдельный кронштейн камеры может добавить 150mm–400mm выноса и создать видимые трассы кабелей; здесь это исключено. Аварийная подсистема использует встроенную SOS-панель 12cm × 12cm с интегрированной микро-камерой, микрофоном и решёткой громкой связи, обеспечивая двустороннюю помощь без отдельной колонки громкой связи для публики. Поскольку спецификация явно исключает внешние модули динамиков, система сохраняет чистый цилиндрический профиль, при этом поддерживая сценарии аварийного реагирования.

Подключение и пользовательский интерфейс

Беспроводная связь обеспечивается через встроенный WiFi 6, при этом антенна размещена внутри цилиндра, что исключает внешние «дисковые» антенны, часто встречающиеся на ретрофитных стойках. Встраивание антенны снижает риск вандализма и визуальный шум, сохраняя при этом поддержку локального беспроводного доступа, сервисного подключения и обмена данными с периферийными устройствами. Общая коммуникационная схема поддерживает 4G/5G + LoRaWAN, позволяя интегрировать стойку в умногородские или промышленные IoT-«магистрали» при необходимости. Для операторов порта, управляющих смешанными автопарками и распределёнными активами, такая архитектура поддерживает мониторинг состояния, уведомления о событиях и удалённую диагностику на 10, 100 или 500 узлов с центральной платформы. Для фонового чтения по сетевой инфраструктуре: узнайте о теме и узнайте о теме.

Интерфейсы для пользователя включают сенсорный экран заподлицо на высоте 1.5m, зарядный разъём Type 2 Mennekes под заподлицо откидной крышкой на 1.2m, а также 2 порта USB-A заподлицо для вспомогательной зарядки или сервисного использования. Модуль зарядки EV обеспечивает 7kW AC — подходит для легковых EV, служебных тележек и лёгкого коммерческого транспорта в сценариях стоянки. Кабель Type 2 длиной 5m в бухте поддерживает практический вылет без необходимости постоянно оставлять открытый кабель на земле. Поскольку зарядное устройство встроено в цилиндр, а не крепится как настенный бокс, стойка остаётся Ø200mm по всей высоте, снижая препятствия для пешеходов и помогая сохранять аккуратный промышленный городской пейзаж.

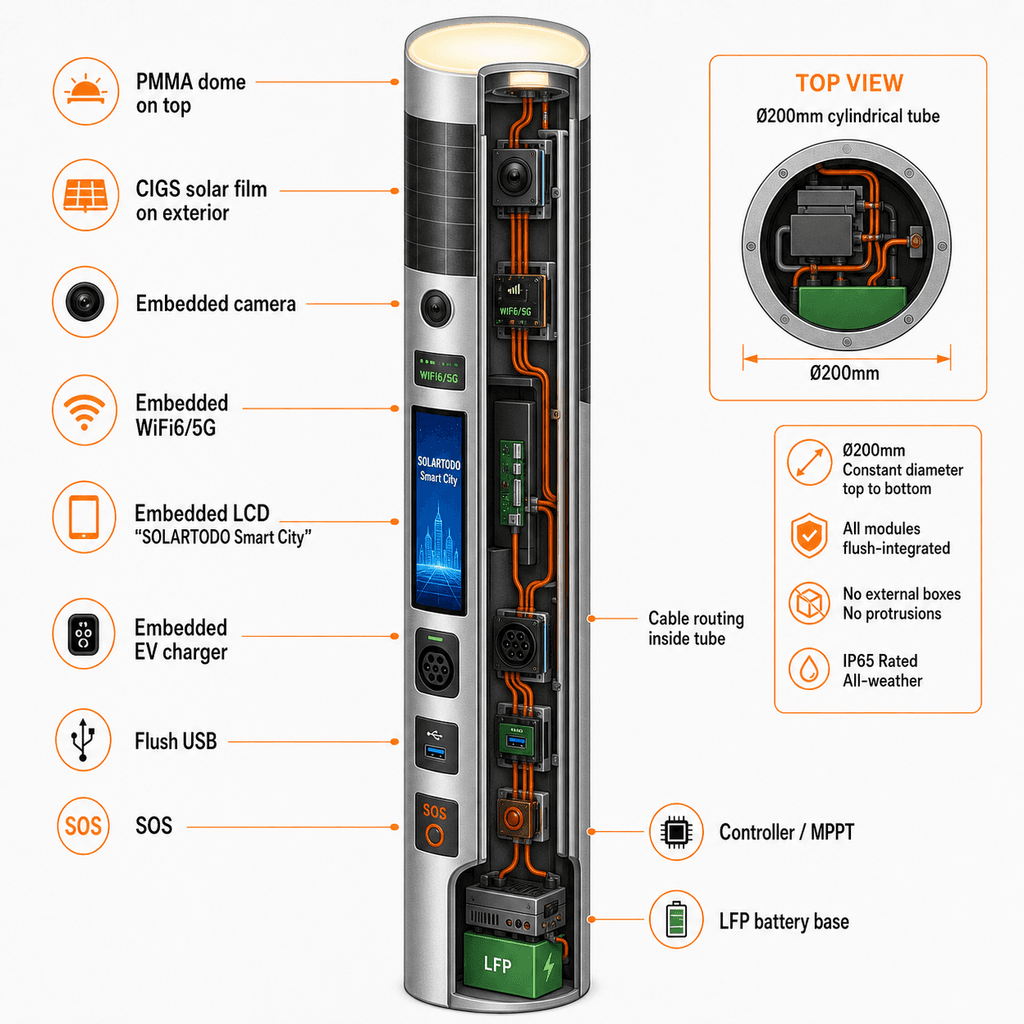

Системная архитектура

Эта умная стойка работает как компактный узел инфраструктуры, объединяющий освещение, сбор возобновляемой энергии, буферизацию аккумулятором, сенсинг, коммуникации, аварийное реагирование, визуальную идентификацию и зарядку EV в одном вертикальном активе. В стандартном развёртывании питание от сети AC поддерживает освещение и зарядное устройство 7kW, а солнечная плёнка 110W и аккумулятор 1800Wh компенсируют работу электроники и обеспечивают устойчивость для коммуникационных и аварийных функций во время отключений. Такая гибридная архитектура более надёжна, чем полностью автономное off-grid решение в тяжёлых промышленных условиях, но при этом более энергоэффективна, чем полностью зависимая от сети стойка без локальной генерации и накопления. По данным рыночных анализов BloombergNEF и Wood Mackenzie, гибридизированная распределённая инфраструктура становится всё более привлекательной там, где сходятся устойчивость и электрификация.

Технические характеристики

Ниже — инженерное резюме для этой 6m конфигурации промышленного порта. Каждый крупный подсистемный блок подобран так, чтобы сохранить монолитный цилиндрический форм-фактор Ø200mm, одновременно соответствуя требованиям к наружной инфраструктуре.

Облачный мониторинг

При подключении к платформе управления объектом каждая стойка может передавать статус освещения, использование зарядки, данные по окружающей среде, события тревог, состояние аккумулятора и качество связи с интервалами вроде 30 секунд, 5 минут или 15 минут — в зависимости от архитектуры проекта. Для операторов, управляющих 50–500 стойками, это снижает частоту ручных обходов и формирует удобный для поиска журнал обслуживания. Типовые облачные панели включают карты, журналы событий, историю сессий зарядки и пороговые тревоги по значениям датчиков вроде NO2, O3 или уровня осадков. Это поддерживает профилактическое обслуживание и ESG-отчётность с измеряемыми временными метками и прослеживаемостью на уровне устройства.

Применения

Практический сценарий: оператор промышленного порта в регионе MENA, размещающий 120 единиц вдоль 3km подъездных дорог для грузовиков и полос таможенного контроля. При шаге 25m стойки обеспечивают непрерывную навигацию, точки экстренного вызова каждые 25m, измерения окружающей среды каждые 120–300 секунд, а также распределённую зарядку 7kW AC для служебных EV и инспекционных транспортных средств. По сравнению с установкой отдельных опор освещения, мачт мониторинга среды, постов CCTV, аварийных интеркомов и настенных зарядных устройств, оператор сократил количество фундаментов примерно на 60% и ускорил монтаж на объекте ориентировочно на 30%. Для планировок под конкретный проект: запросите индивидуальное коммерческое предложение.

Сравнение с традиционными альтернативами

Традиционная промышленная сборка умного освещения часто объединяет 1 шестиметровую коническую стойку, 1 светильник LED на боковом кронштейне, 1 отдельный кронштейн CCTV, 1 наружную мачту датчиков окружающей среды, 1 настенный EV-зарядник, 1 колонку аварийного интеркома и 2–4 внешних шкафа или распределительных коробки. Такой подход может требовать 6–9 открытых точек крепления и нескольких переходов кабелей. В отличие от этого, дизайн SOLARTODO объединяет эти функции в 1 монолитный цилиндр с 0 боковыми кронштейнами, 0 внешними колонками динамиков, 0 выступающими корпусами камеры и 0 расширенными зарядными пьедесталами. В коррозионно-опасных портах снижение количества открытого оборудования более чем на 70% может уменьшить время очистки, частоту перекраски и объём ремонтных работ, связанных с ударами, в горизонте 5–10 лет эксплуатации.

Анализ инвестиций EPC и структура цены

Для промышленных покупателей EPC-объём обычно включает 5 ключевых пакетов работ: инжиниринг, закупки, строительно-монтажные работы, пусконаладка и гарантийная поддержка. Инжиниринг включает обследование площадки, проверку интерфейсов фундаментов, валидацию электрической однолинейной схемы, планирование интеграции зарядки и подтверждение светотехнической схемы. Закупки включают стойку, электронику, упаковку и подготовку к экспорту. Строительно-монтажные работы включают монтажные бригады, кабельные работы, установку, а также координацию гражданских/электрических работ. Пусконаладка включает настройку ПО, тестирование зарядного устройства, проверки калибровки датчиков и оформление документации приёмки. Стандартный пакет «под ключ» включает 1 год гарантии с удалённой поддержкой и координацией запчастей.

Уровни цен

Скидки за объём

С точки зрения ROI финансовая целесообразность зависит от того, заменяет ли проект существующее разрядное освещение 150W–180W, добавляет ли платную или управляемую зарядку 7kW, либо объединяет несколько автономных устройств в одну стойку. Если объект исключает 1 отдельный зарядный пьедестал, 1 пост CCTV и 1 аварийную колонку на локацию, стоимость установленной инфраструктуры может быть заметно ниже, чем при фрагментированном решении. В типовом сценарии годовая экономия электроэнергии от перехода на LED и умного диммирования может достигать $90–$180 на стойку, а снижение затрат на обслуживание и инспекционные работы может добавлять $40–$120 на стойку в год. При этих допущениях дополнительная инвестиция в умные стойки может иметь простой срок окупаемости примерно 4–8 лет — в зависимости от загрузки зарядки, объёма гражданских работ и местных ставок на труд.

Типовые условия оплаты: 30% T/T аванс + 70% против B/L, либо 100% L/C по предъявлении для квалифицированных сделок. Для проектов свыше $1,000K может быть доступно обсуждение структурированного финансирования в зависимости от профиля проекта, юрисдикции и кредитного анализа. Для коммерческой оценки, согласования BOQ или EPC-упаковки свяжитесь по адресу [email protected].

Рекомендации по закупке

Для консультантов и EPC-подрядчиков ключевой момент спецификации: этот вариант — не обычная «надстройка» к стандартной умной стойке. Это специально спроектированная Ø200mm цилиндрическая интегрированная система, в которой каждый видимый подсистемный элемент должен оставаться заподлицо с поверхностью стойки. Поэтому тендерные документы должны предусматривать отсутствие боковых кронштейнов, отсутствие внешних коробов, отсутствие расширенного основания, отсутствие отдельного зарядного болларда, отсутствие IP-колонки с динамиком и отсутствие модуля аудио для громкой связи. Это критично для сохранения механических, визуальных и эксплуатационных преимуществ конструкции. Если вашему проекту требуется адаптация под местные требования к электросети, зарядный бэк-энд или набор датчиков, SOLARTODO может предоставить проектную документацию и субмитталы.

Заключение

6m Ø200 цилиндрическая CIGS Smart Pole · промышленный порт лучше всего рассматривать как компактный узел промышленной инфраструктуры, а не только как уличный светильник. Благодаря 10 встроенным функциям, солнечной плёнке CIGS 110W, накопителю LFP 1800Wh, LED-освещению 60W/9000lm, зарядке 7kW AC, 8MP панорамной визуализации и сенсингу окружающей среды на 12 параметров внутри единого бесшовного цилиндра 6m, изделие создано для портов, которым нужны долговечность, минимальный визуальный «шум» и измеримая цифровая полезность. Для покупателей, сравнивающих интегрированные стойки с традиционными многомодульными сборками, эта конфигурация предлагает дисциплинированный путь к снижению количества открытого оборудования, ускоренному развёртыванию и лучшему контролю жизненного цикла — с опорой на стандарты.
