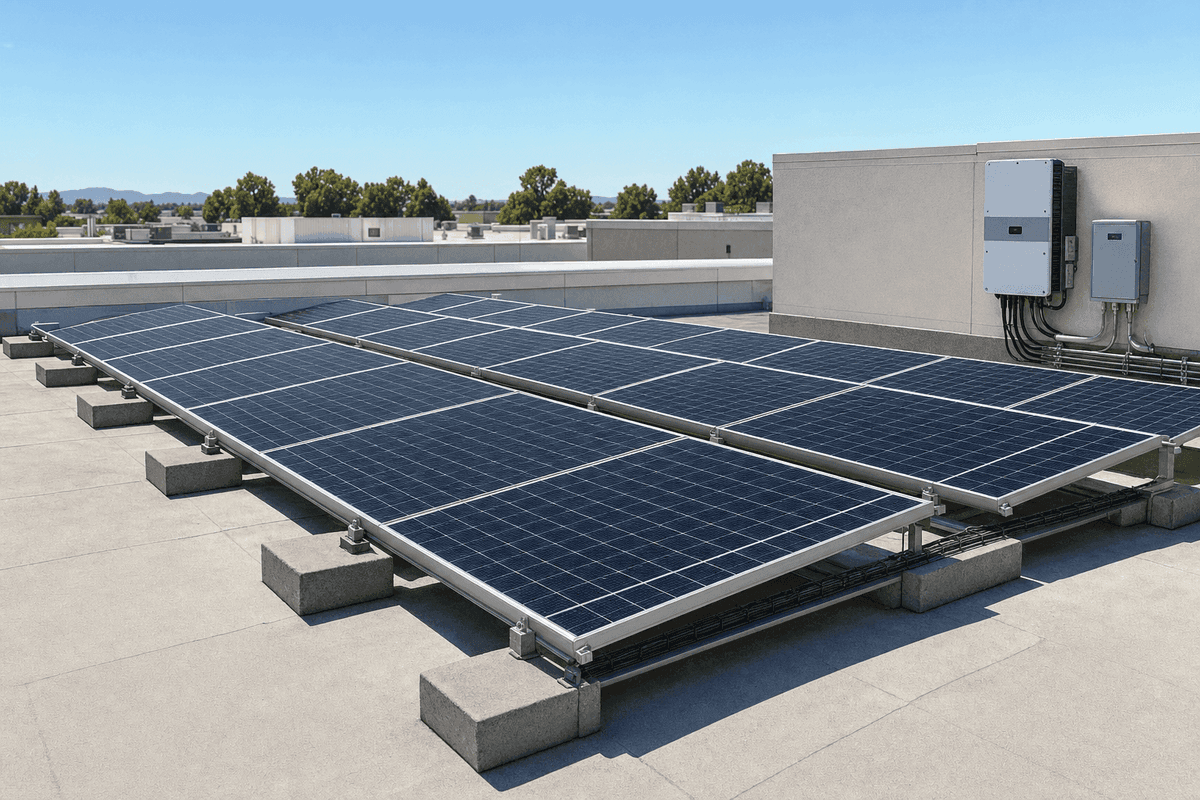

11kW малая коммерческая крышная фиксированная фотоэлектрическая система TOPCon, 15 градусов

Система 11kW малая коммерческая крышная фиксированная TOPCon представляет собой сетевой солнечный фотоэлектрический комплект мощностью 11 kWp для мастерских, складов, торговых крыш и легких промышленных зданий с эффективными N-type TOPCon модулями 24.4% на фиксированной конструкции с наклоном 15 градусов. SOLARTODO специфицирует монокристаллические TOPCon модули класса 700 W, коммерческий строковый инвертор, кровельную монтажную систему, мониторинг и EPC-ввод в эксплуатацию в ценовом диапазоне под ключ $6,390-$8,240.

Этот продукт разработан для B2B-покупателей, которым нужна компактная крышная система, соответствующая стандартам и способная вырабатывать около 14.5 MWh/year при коэффициенте использования мощности 15.0% до корректировки на затенение конкретной площадки. Для смежных мощностей отделы закупок могут посмотреть все продукты солнечных фотоэлектрических систем, а инженеры могут настроить систему онлайн, используя данные о размере крыши, напряжении сети и профиле нагрузки.

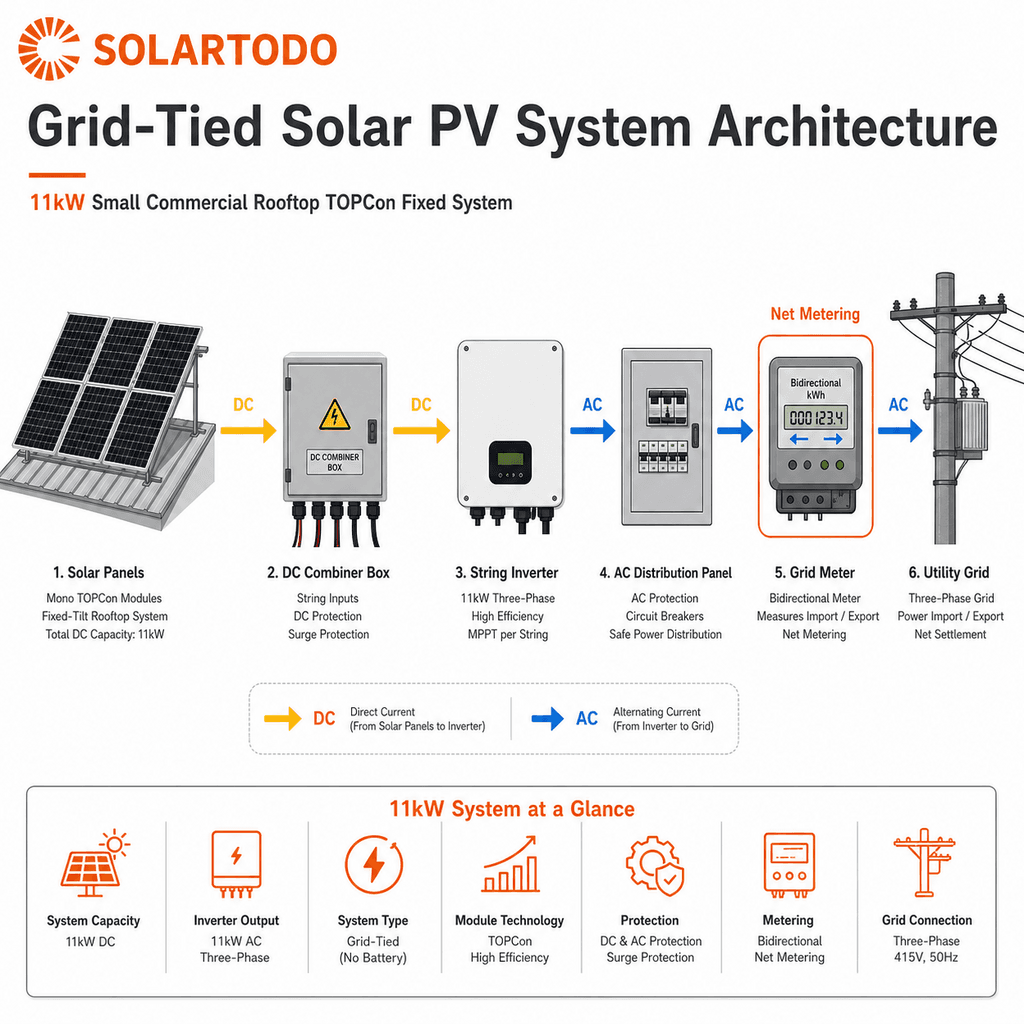

Архитектура системы для 11 kW ФЭС

Базовая архитектура использует 16 x 700 W N-type TOPCon модулей, обеспечивая номинальную мощность массива 11.2 kWp DC, и обычно сочетается с трехфазным строковым инвертором 10-11 kW для малого коммерческого AC-сервиса. Наклон крыши 15 градусов применяется для снижения ветровой нагрузки, упрощения дренажа и сохранения низкопрофильной установки там, где просвет у парапета и проходы для доступа на крыше ограничены примерно 1.0 m.

Технология N-type TOPCon использует пассивированные контакты на платформе пластин 210 mm; эффективность серийных модулей обычно находится в диапазоне 22.5-24.5%, а модули 700 W+ стали массовым решением в закупках 2025-2026. По сравнению с обычным крышным массивом PERC с эффективностью модуля около 21.0%, эта конструкция TOPCon с эффективностью 24.4% может сократить активную площадь модулей примерно на 14% при той же DC-мощности, улучшая размещение на небольших крышах менее 80 m2.

Электрическая топология использует 2 строки по 8 модулей или эквивалентную схему в пределах допустимого окна напряжения в зависимости от MPPT-диапазона выбранного инвертора, местной температуры окружающей среды и Voc модуля. DC-кабели, строковые предохранители при необходимости, защита от перенапряжений, AC-разъединение и присоединение к сети специфицируются в соответствии с практикой IEC для инверторов и монтажа, а противоостровная работа соотнесена с IEC 62116:2014.

Технические характеристики и стандарты

Модульный уровень задается по IEC 61215 для квалификации конструкции кристаллического кремния и IEC 61730 для квалификации безопасности фотоэлектрических модулей, при этом ссылки на UL 1703 или UL 61730 могут использоваться для закупок, эквивалентных североамериканским требованиям. Поведение инвертора при островном режиме соответствует IEC 62116, а проектирование интерфейса с энергосистемой может ссылаться на IEEE 1547-2018, если местные сетевые нормы требуют прохождения провалов напряжения, частотного отклика и документации по присоединению.

TOPCon модули выбираются потому, что деградация в первый год обычно ниже 1.0%, годовая деградация ниже 0.4%, а 30-летние гарантии мощности могут сохранять около 87.4% паспортной выработки. В 25-летней финансовой модели такие показатели деградации удерживают выработку за срок службы около 330-345 MWh для крышной системы 11 kWp на рынке с умеренной инсоляцией.

Практика моделирования NREL PVWatts часто применяется для предварительных оценок выработки, а SOLARTODO использует размер системы 11 kWp, наклон 15 градусов, допущение фиксированного массива и консервативную базовую величину 14.5 MWh/year до проверки погодного файла конкретного проекта. Отчетность IRENA по стоимости показывает, что LCOE солнечной генерации коммунального масштаба резко снизилась за последнее десятилетие, а малые коммерческие крышные системы могут достигать около $0.025-$0.055/kWh там, где трудозатраты, присоединение и собственное потребление благоприятны.

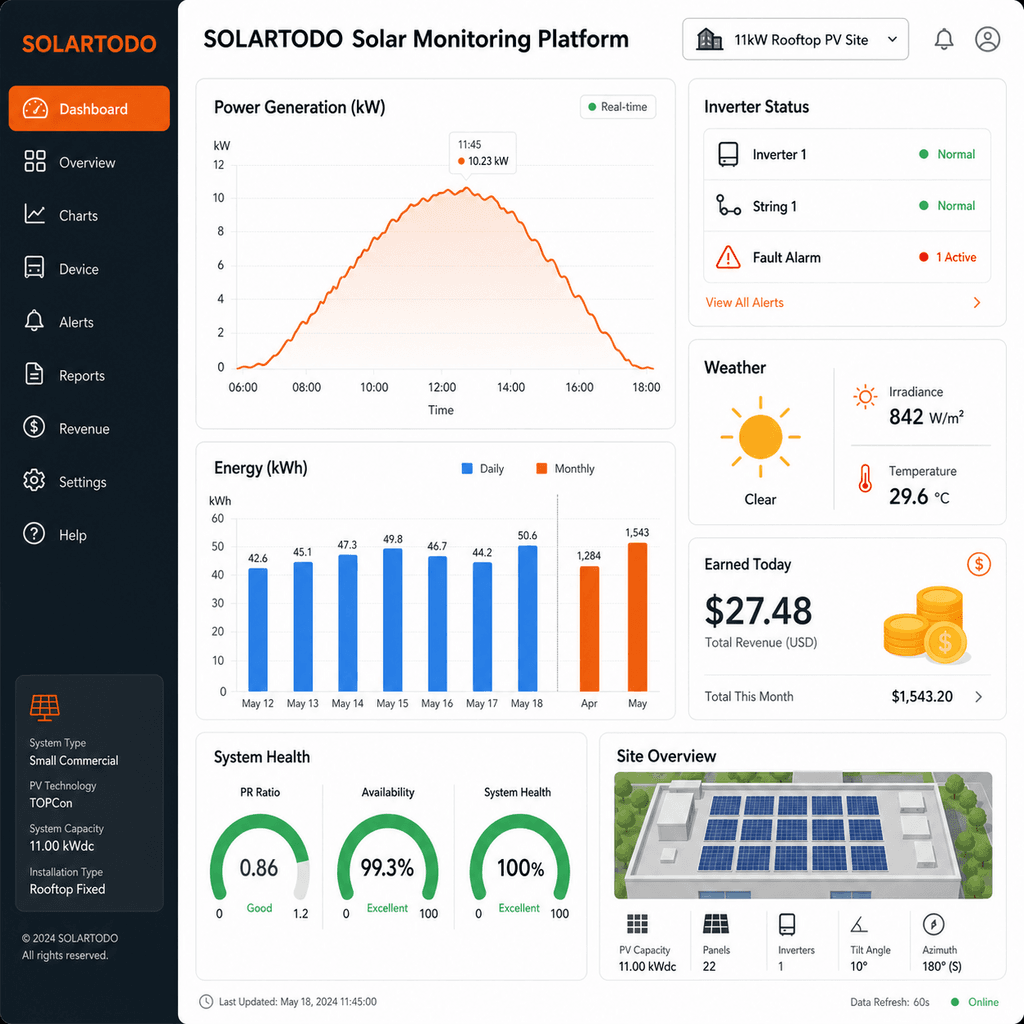

Облачный мониторинг для 16 модулей

Пакет мониторинга включает данные выработки на уровне инвертора, ежедневные графики kWh, отчетность по авариям, статус экспорта и базовые записи событий O&M как минимум для 1 site и 1 inverter. Для малых коммерческих пользователей облачная телеметрия наиболее полезна при сравнении с 15-минутным или 60-минутным профилем нагрузки здания, поскольку собственное потребление выше 70% существенно улучшает окупаемость на тарифных рынках с ограниченной компенсацией экспорта.

Менеджер объекта может выявить недовыработку строки, когда ожидаемая полуденная мощность составляет 8-10 kW, но измеренная мощность инвертора падает ниже 6 kW при сходной освещенности. Эти данные сокращают время поиска неисправностей по сравнению с ручными ежемесячными проверками счетчика и поддерживают гарантийные обращения в пределах 10-year гарантии на инвертор и 25-year гарантии на панели.

Применение для малых коммерческих крыш

Конфигурация 11 kW подходит для малых коммерческих нагрузок, таких как дневные HVAC-системы, холодильное оборудование, освещение, насосы, офисная техника и легкое оборудование, при годовом потреблении выше 18 MWh. Розничный магазин с потреблением 40 kWh/day может компенсировать примерно 99% этой дневной энергии в солнечные месяцы при хорошем совпадении графика нагрузки, тогда как склад с повышенным вечерним спросом может использовать систему главным образом для снижения дневных пиков.

Пример сценария: мастерская 480 m2 в регионе MENA устанавливает крышную систему TOPCon 11 kWp с наклоном 15 градусов, вырабатывающую около 16.0 MWh/year в условиях высокой инсоляции. При замещаемом тарифе $0.14/kWh годовая экономия может достигать $2,240, а средняя EPC-стоимость $7,315 дает простую окупаемость около 3.3 years до налоговых стимулов или выгод от снижения платы за мощность.

По сравнению с дизель-генератором, производящим электроэнергию примерно по $0.28-$0.40/kWh после учета топлива и обслуживания, эта фиксированная фотоэлектрическая система может снижать стоимость дневной энергии на 70-90%, когда солнечная выработка потребляется на объекте. По сравнению с одноосевым трекером фиксированная крышная конструкция также исключает двигатели трекера, контроллеры и подвижные подшипники, уменьшая число механических точек обслуживания на 100%, хотя на наземных площадках часть выработки теряется.

Анализ EPC-инвестиций и структура ценообразования

EPC-объем SOLARTODO включает 5 коммерческих пакетов работ: проектирование, закупки, строительство, ввод в эксплуатацию и гарантийную поддержку. Инженерный пакет охватывает компоновку массива, расчет строк, проверку кровельного интерфейса, однолинейную схему, подбор инвертора, ведомость материалов и документацию для сетевого присоединения 1 малого коммерческого объекта.

EPC-цена покрывает модули, инвертор, монтажную систему, DC-компоненты баланса системы, AC-инфраструктуру, мониторинг, монтажные работы, ввод в эксплуатацию и 1 year поддержки качества EPC-работ. Цена компонентов отделена от стоимости монтажа и гарантии, чтобы отделы закупок могли сравнить поставку FOB с полной поставкой на площадку без скрытой наценки внутри цены за 16 модулей.

При ориентировочной средней EPC-стоимости $7,315, расчетной годовой выработке 14.5 MWh и замещаемой стоимости электроэнергии $0.16/kWh годовая экономия на счетах составляет около $2,313. Это дает простую окупаемость около 3.2 years, а 25-летний период эксплуатации может обеспечить более $57,000 недисконтированной экономии на замещенной энергии до замены инвертора и локальных корректировок O&M.

Расчетная LCOE составляет $0.025/kWh при 25-летней модели выработки, низких годовых O&M и деградации TOPCon ниже 0.4%/year после 1 года. На рынках, где коммерческая сетевая электроэнергия превышает $0.12/kWh, система может быть конкурентоспособной без субсидий; на рынках ниже $0.06/kWh девелоперам проектов следует смоделировать экономию платы за мощность, налоговые кредиты и ограничения экспорта до утверждения.

Условия оплаты: 30% T/T + 70% against B/L или 100% L/C at sight для покупателей, одобренных банком. SOLARTODO может обсудить финансовые структуры для проектов свыше $5,000K, а отделы закупок могут запросить индивидуальное коммерческое предложение или связаться с [email protected], приложив чертежи крыши, напряжение сети, годовые данные нагрузки и целевую дату поставки.

Закупочные примечания для инженеров и покупателей

Формат фиксированной крышной системы 11 kW намеренно консервативен, потому что использует стандартную архитектуру строкового инвертора, крышный монтаж без двигателей и фотоэлектрические модули, сертифицированные по стандартам IEC безопасности и производительности. Анализ солнечного рынка IEA называет ФЭС одной из наиболее быстрорастущих технологий производства электроэнергии, а BloombergNEF и Wood Mackenzie отслеживали, как TOPCon получает основную долю новых поставок кристаллических кремниевых модулей в закупочном цикле 2025-2026.

Для изучения спецификаций покупатели могут изучить тему, охватывающую выбор фотоэлектрических модулей, расчет инвертора и экономику крышных проектов. Закупочный чек-лист должен включать не менее 8 документов: паспорт модуля, паспорт инвертора, таблицу нагрузок монтажной системы, гарантийное заявление, допуск flash-test, сертификаты IEC, упаковочный лист и отчет о вводе в эксплуатацию.

Пригодность крыши следует проверить до покупки, поскольку площадь системы 60 m2, ограничения временной нагрузки крыши, ветровая зона, категория коррозии, путь доступа и гарантия гидроизоляции могут изменить финальный EPC-проект. Если состояние крыши неопределенно, SOLARTODO рекомендует провести конструктивное обследование до выпуска итоговой ведомости материалов для установки 11 kWp.

Для полного B2B-процесса используйте настройку системы онлайн для первичной оценки мощности, затем отправьте чертежи через запрос индивидуального коммерческого предложения. Покупатели, сравнивающие ФЭС, накопители, интеллектуальное освещение, телекоммуникационные энергетические опоры и инфраструктуру умного сельского хозяйства, также могут посмотреть все продукты солнечных фотоэлектрических систем и просмотреть материалы по теме для закупочных справок.
