Тонкопленочная CdTe ФЭС 10MW сетевого масштаба с 1-осевым трекером - промышленная ФЭС 9.957 MWp

Тонкопленочная CdTe ФЭС 10MW сетевого масштаба с 1-осевым трекером — это сетевая солнечная фотоэлектрическая система 9.957 MWp, спроектированная для промышленных проектов, которым требуется высокая выработка в жарких, влажных регионах или зонах с рассеянным светом. Эталонная конфигурация использует тонкопленочные модули CdTe с расчетным КПД 18.1%, горизонтальные одноосевые трекеры, 20 блоков центральных инверторов и расчетную годовую выработку 20,500 MWh по репрезентативной модели площадки с высокой инсоляцией.

Этот промышленный фотоэлектрический пакет SOLARTODO предназначен для отделов закупок, независимых производителей электроэнергии, девелоперов общественной инфраструктуры и EPC-подрядчиков, оценивающих солнечные активы класса 10 MW с банковскими стандартами, прослеживаемой спецификацией материалов и ценами в USD. Диапазон EPC «под ключ» составляет $3,410,441-$4,357,786, а поставка только оборудования на условиях FOB начинается с $2,114,473, что позволяет покупателям сравнивать позиции по цепочке поставок, доставке и полностью установленной стоимости в рамках 3 моделей закупки.

Обзор продукта для промышленной ФЭС 9.957 MWp

Система представляет собой солнечную фотоэлектрическую станцию с DC-мощностью 9,957 kWp на основе тонкопленочной технологии теллурида кадмия, класса модулей, который часто выбирают для регионов с высокими температурами, поскольку CdTe обычно имеет более низкий температурный коэффициент, чем альтернативы на кристаллическом кремнии. Для промышленных площадок с годовым суммарным горизонтальным облучением 2,000-2,200 kWh/m² смоделированная годовая выработка 20,500 MWh соответствует коэффициенту использования установленной DC-мощности 23.5%, что согласуется с допущениями по одноосевому трекингу, используемыми в рабочих процессах моделирования NREL PVWatts v8.

Тонкопленочные модули CdTe конструктивно отличаются от кристаллических кремниевых продуктов 550 W TOPCon или 700 W bifacial, поскольку полупроводник наносится тонким слоем, а не собирается из кремниевых пластин. В документации по продукции First Solar Series 7 указаны крупноформатные модули CdTe с классом эффективности около 19%-21% в зависимости от SKU, тогда как в данном коммерческом предложении расчетная эффективность сохранена на уровне 18.1%, чтобы обеспечить консервативную основу по площади системы и закупке.

Одноосевой трекинг является главным фактором повышения выработки в этой конфигурации 10 MW, поскольку ряды трекеров, ориентированные север-юг, в течение дня поворачиваются восток-запад для снижения потерь от угла падения. По сравнению с обычным промышленным фотоэлектрическим массивом с фиксированным наклоном при той же DC-мощности 9.957 MWp горизонтальный 1-осевой трекер может увеличить годовую выработку на 15%-25% в подходящих широтах, добавляя около $0.115-$0.12/W к стоимости аппаратной части трекеров и управления.

Покупатели промышленных систем, сравнивающие продуктовые семейства, могут посмотреть все продукты солнечных ФЭС или настроить систему онлайн, используя базовый вариант DC 9,957 kWp. Для проектной справки по расчету мощности ФЭС, инсоляции и сетевому подключению SOLARTODO также поддерживает технические материалы в разделе изучить тему, включая руководство покупателя 2026 по проверке EPC-спецификаций.

Архитектура системы 9.957 MWp

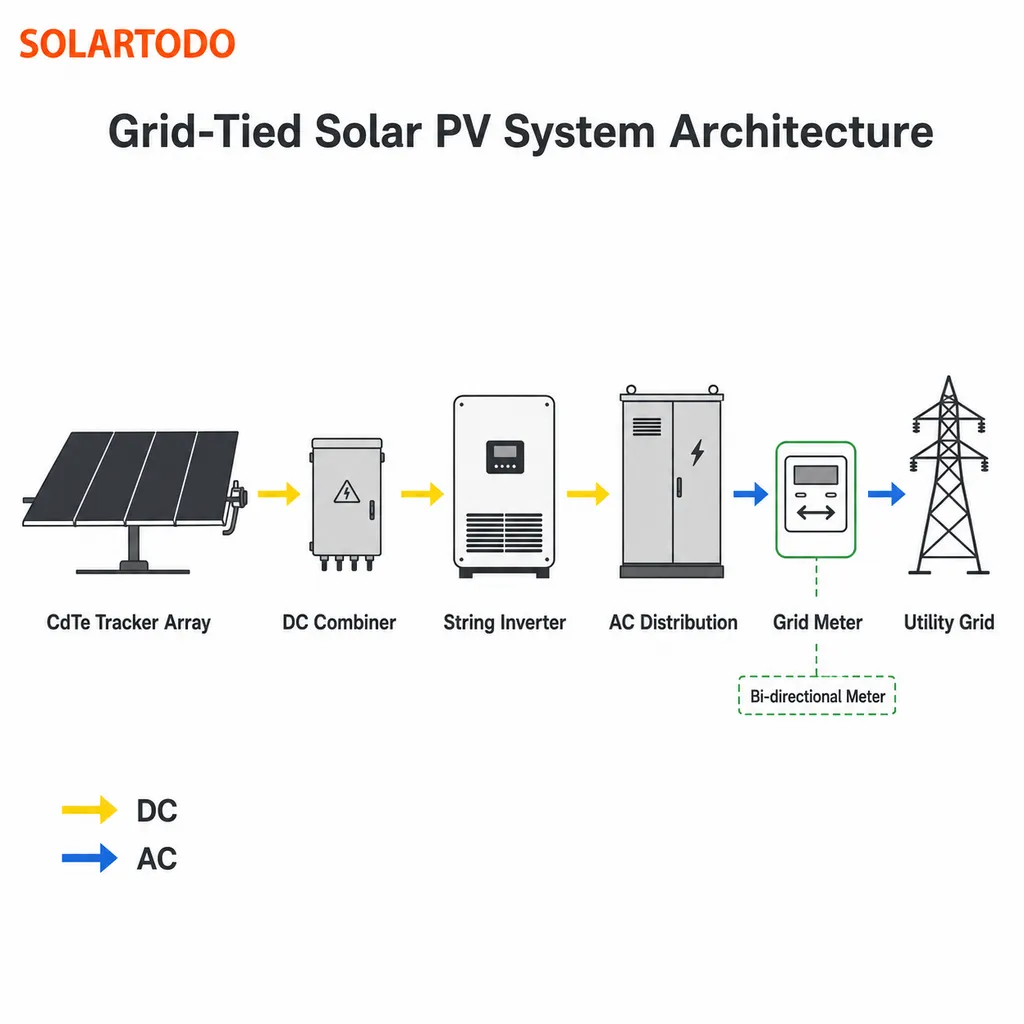

Архитектура использует приблизительно 17,170 тонкопленочных модулей CdTe, 620 эквивалентных структурных комплектов рядов трекеров, 20 блоков центральных инверторов, агрегацию DC-комбайнерами, средневольтную AC-инфраструктуру, SCADA-мониторинг, погодные датчики и защиту сетевого присоединения. Типовая компоновка DC-строк настраивается с учетом окон MPPT инверторов, падения напряжения в кабелях ниже 1.5%-2.0% и координации защит в соответствии с IEC 62548, IEC 62109, IEEE 1547 и местными правилами присоединения энергокомпании.

DC-поле разделено на зоны трекеров, чтобы каждый контроллер трекера, моторный привод, поворотный подшипник и группа рядных строк могли изолироваться для обслуживания без остановки всей станции 9.957 MWp. Такая архитектура снижает эксплуатационную уязвимость, поскольку отказ одной зоны трекеров затрагивает ограниченную часть массива, а не всю площадку 10 MW, и поддерживает локализацию неисправностей по телеметрии инверторов с интервалами 5-minute или 15-minute.

Сторона AC агрегирует выход инверторов через трансформаторные станции, защитные реле, коммерческий учет и точку общего присоединения, рассчитанную на антиостровной режим, выдерживание провалов напряжения, выдерживание отклонений частоты и управление реактивной мощностью. IEC 62116 охватывает методы испытаний антиостровного режима для фотоэлектрических инверторов, подключенных к энергосистеме, а IEEE 1547 определяет требования к присоединению и совместимости, применяемые на многих рынках 60 Hz.

Технические характеристики для закупки класса 10 MW

Оценка площади системы отделяет активную апертуру модулей от площади проектного земельного участка, поскольку КПД модулей 18.1% подразумевает около 55,000 m² активной поверхности модулей, тогда как расстояния между трекерами, подъездные дороги, инверторы, дренаж и отступы могут увеличить практический промышленный след примерно до 180,000 m². Более высокий коэффициент покрытия земли может сократить землепользование на 8%-15%, но также способен усилить межрядное затенение и снизить утреннюю или дневную выработку.

Оценка годовой выработки использует расчетный сценарий 20,500 MWh/year, а не гарантированное заявление о производительности, поскольку банковская оценка выработки требует площадочного анализа P50/P90, метеорологических данных, затенения горизонтом, скорости загрязнения, модели сетевого ограничения и финального исследования клиппинга инверторов. Руководство NREL PVWatts полезно для раннего скрининга осуществимости, тогда как кредиторы обычно требуют отчет независимого инженера для проектного финансирования 10 MW и более крупных объектов.

Производительность и стандарты тонкопленочной CdTe

Тонкопленочная технология CdTe привлекательна для жаркого климата, потому что ее полевая производительность меньше снижается при рабочих температурах модулей выше стандартных условий испытаний 25°C. На многих пустынных или тропических промышленных площадках температура задней пленки или стекла модулей может превышать 60°C в часы пиковой инсоляции, а более низкий температурный коэффициент CdTe может сохранить несколько процентных пунктов выработки по сравнению с обычными кристаллическими кремниевыми модулями.

База соответствия модулей должна ссылаться на IEC 61215 для квалификации конструкции и типового одобрения наземных фотоэлектрических модулей, IEC 61730 для квалификации безопасности фотоэлектрических модулей и UL 1703, где требуется североамериканская устаревшая сертификационная формулировка. Спецификации инверторов и сетевого интерфейса должны включать IEC 62116 для антиостровного режима, IEC 62109 для безопасности, UL 1741 там, где применимо, и IEEE 1547 для поведения присоединения распределенных энергетических ресурсов.

Модули CdTe особенно актуальны там, где покупатели ценят более низкий воплощенный углерод, сильную реакцию на рассеянный свет и промышленную прослеживаемость производства. Отчеты IRENA по стоимости возобновляемой энергетики показывают, что промышленные солнечные ФЭС остаются одним из самых низкозатратных новых источников генерации во многих регионах, а обновления рынка возобновляемой энергетики IEA продолжают определять солнечную фотоэлектрику как крупнейший источник прироста новых возобновляемых мощностей в 2025-2026.

Репрезентативный сценарий солнечной фермы MENA

Для репрезентативного сценария солнечной фермы MENA с инсоляцией 2,100 kWh/m²/year, соотношением DC/AC 1.25, потерями от загрязнения 2.0% после очистки и годовой деградацией 0.5% система CdTe с трекерами 9.957 MWp может предварительно оцениваться примерно в 20,500 MWh в year 1. При оптовой или замещаемой стоимости энергии $0.085/kWh валовая годовая стоимость энергии составляет около $1,742,500 до учета O&M, аренды земли, ограничения выдачи, налогов и финансовых допущений.

При использовании средней точки EPC около $3,884,000 и ориентировочного годового бюджета O&M $15/kW-year простой срок окупаемости предварительно составляет примерно 2.4 years в репрезентативном тарифном сценарии. Это не гарантированная доходность инвестора, поскольку срок долга, сетевые ограничения, плата за подключение, налоговые стимулы, плата за передачу, обменные курсы и генерация P90 могут сдвинуть IRR проекта более чем на 3-6 процентных пункта.

По сравнению с альтернативой дизельной генерации, использующей 0.26 liters/kWh и топливо $0.90/liter, фотоэлектрическая выработка 20,500 MWh/year может избежать потребления примерно 5.33 million liters дизельного топлива в год до поправок на КПД генератора и работу при частичной нагрузке. При сетевом коэффициенте выбросов 0.45 tCO₂/MWh тот же объем энергии соответствует примерно 9,225 tCO₂/year предотвращенных эксплуатационных выбросов.

Облачный мониторинг и управление станцией

Пакет мониторинга включает данные инверторов, обратную связь по положению трекеров, данные пиранометра или эталонной ячейки, температуру окружающей среды, температуру модулей, скорость ветра, аварийные сигналы, счетчики энергии и отчетность по коэффициенту производительности на уровне станции. IEC 61724-1 является релевантным стандартом мониторинга ФЭС, а актив 10 MW обычно использует детализацию данных от 1-minute до 15-minute в зависимости от пропускной способности SCADA, требований диспетчеризации энергокомпании и условий O&M-контракта.

Облачная платформа может сравнивать фактический AC-выход с ожидаемым выходом, скорректированным по инсоляции, выявлять зоны трекеров с недостаточной производительностью и создавать сервисные заявки по отказам инверторов, аномалиям строк или потерям связи. Для станции с 20 инверторными блоками и 620 эквивалентами рядов трекеров приоритизация предупреждений критична, поскольку постоянная потеря производительности 1% означает около 205 MWh/year недополученной генерации в этой эталонной модели.

EPC-анализ инвестиций и структура цены

Объем EPC SOLARTODO включает инжиниринг, закупку, строительство, ввод в эксплуатацию, документацию и гарантию поддержки проекта 1-year для установленной системы 9.957 MWp. Инжиниринг охватывает однолинейные схемы, подбор оборудования, расчет DC и AC, заземление, молниезащиту, гражданскую планировку, допущения по фундаментам трекеров, архитектуру мониторинга и документацию сетевого подключения, требуемую местной энергокомпанией.

ROI-кейс следует оценивать относительно площадочной стоимости электроэнергии, риска ограничения выдачи и стоимости финансирования, а не только по заявленной цене модулей. При 20,500 MWh/year и стоимости энергии $0.085/kWh годовая валовая экономия составляет около $1.74 million; после ориентировочных O&M $149,355/year чистая выгода до финансирования составляет около $1.59 million/year, что поддерживает простой срок окупаемости 2.1-2.7 years по диапазону EPC-цен.

Условия оплаты: 30% T/T advance плюс 70% против коносамента или 100% безотзывный L/C по предъявлении для одобренных контрагентов. Поддержка проектного финансирования может обсуждаться для сделок свыше $5,000K, а покупатели могут запросить индивидуальное коммерческое предложение или написать на [email protected], указав координаты земли, напряжение сети, целевую дату COD и предпочтительные Incoterms.

Применение и соответствие покупателю

Эта конфигурация CdTe с трекерами 10 MW лучше всего подходит для промышленных солнечных ферм, корпоративных проектов по договорам покупки электроэнергии, промышленных площадок собственной генерации выше 5 MW, энергосистем шахт, водоочистных станций и портфелей общественной инфраструктуры с доступной землей. Она менее подходит для ограниченных крыш ниже 1 MW, поскольку расстояние между трекерами, конструкция перевода в штормовое положение при ветре и коридоры обслуживания требуют земельной геометрии промышленного масштаба.

Система может сочетаться с аккумуляторным накопителем энергии, когда вечерняя пиковая поставка, управление скоростью изменения мощности или соответствие сетевому кодексу требуют диспетчеризуемости за пределами дневной выработки. Для закупки с сопряжением BESS фотоэлектрическую станцию следует моделировать с почасовой генерацией, восстановлением клиппинга, сквозным КПД батареи, деградацией и стратегией донаращивания на 10-year или 15-year, а не по единственному годовому числу MWh.

Закупочные примечания для инженеров и девелоперов

Перед размещением заказа покупателям следует подтвердить 8 технических входных параметров: координаты площадки, несущую способность грунта, уровень паводка, скорость ветра, класс коррозии, напряжение сети, код защиты энергокомпании и годовой профиль загрязнения. Эти данные определяют тип фундамента трекеров, глубину свай, уровень оцинковки, номинал инверторной станции, сечение кабелей, проект заземления и необходимость дополнительного оборудования реактивной мощности.

SOLARTODO может поддержать закупку только оборудования, поставку с доставкой или EPC-исполнение под ключ в зависимости от местной ответственности за монтаж и лицензионных требований. Для раннего проектного сравнения архитектур с фиксированным наклоном, 1-осевым трекингом, TOPCon, bifacial, CdTe и накопителями покупатели могут использовать изучить тему, а затем отправить запрос на банковски приемлемую компоновку через конфигуратор с допущениями класса 10 MW.
