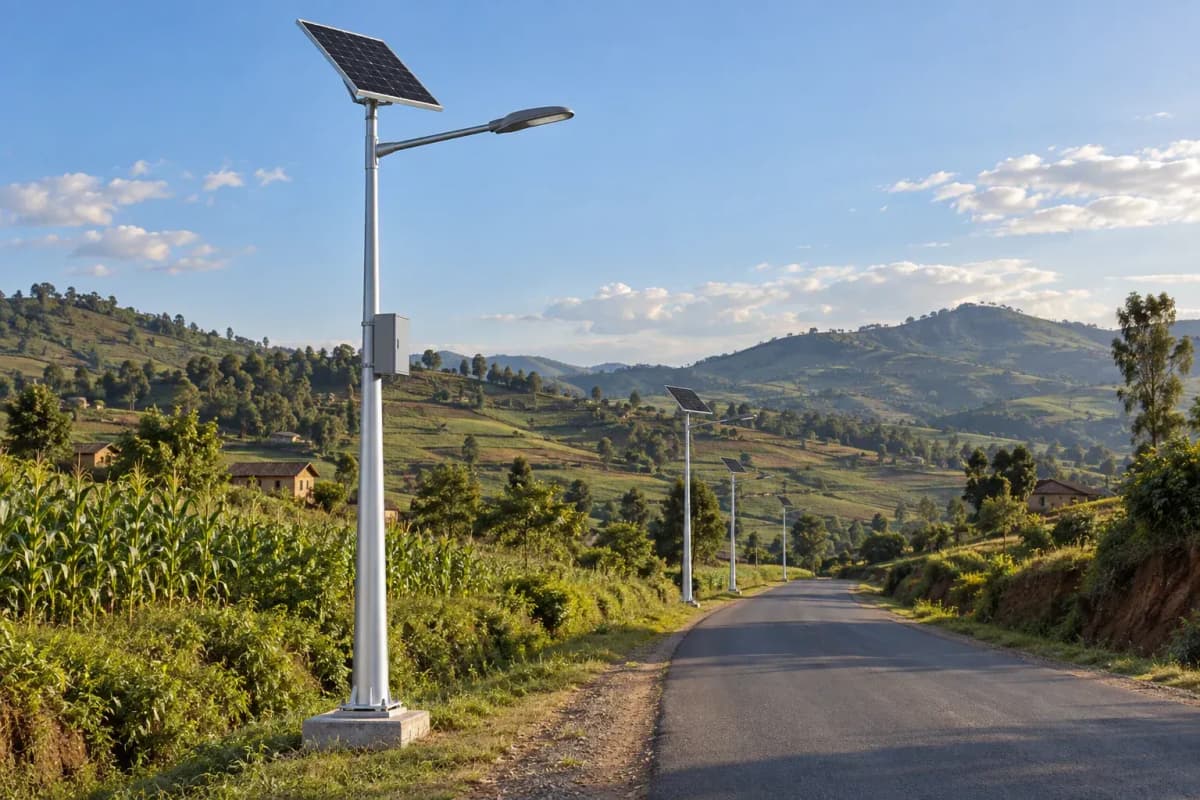

Раздельный солнечный уличный светильник 10.4m 164W - высокогорная LFP-система

Раздельный солнечный уличный светильник 10.4m 164W — это автономная система освещения для высокогорных условий с монокристаллической солнечной панелью TOPCon 328Wp, аккумулятором LiFePO4 1476Wh, светодиодным светильником 164W и автономностью на 7 дождливых дней. Система рассчитана на монтажную высоту 10.4m и опору из алюминиевого сплава; она предназначена для общественных дорог, карьерных дорог, логистических площадок, солнечных электростанций и удаленных коридоров умной инфраструктуры, где протяженность подключения к сети может превышать 1,000m кабеля на фидер.

SOLARTODO рекомендует этот раздельный солнечный уличный светильник для B2B-проектов, где требуются разнесенные обслуживаемые компоненты, регулируемый угол наклона ФЭ-модуля и долговечное накопление энергии. По сравнению с компактными моноблочными светильниками класса от 60W до 120W раздельная конфигурация 164W поддерживает более крупный массив 328Wp, аккумулятор большей емкости 1476Wh и более простую замену в полевых условиях 3 основных узлов: ФЭ-модуля, светильника и аккумуляторного бокса. Покупатели могут посмотреть все солнечные уличные светильники или сконфигурировать систему онлайн перед подачей тендерной заявки.

Архитектура системы

Система использует раздельную архитектуру с 1 солнечной панелью, установленной на оптимизированном кронштейне или верхней консоли, 1 светодиодным светильником типа «кобра», установленным под углом к дороге, 1 MPPT-контроллером и 1 аккумулятором LiFePO4, размещенным в основании опоры или отдельном погодозащищенном боксе. Такая компоновка рекомендуется для опор от 10m до 14m, поскольку ФЭ-модуль можно ориентировать для более высокой годовой выработки, а аккумулятор остается доступным на уровне земли для обслуживания в течение 15 минут обученной бригадой из 2 человек.

ФЭ-модуль 328Wp основан на монокристаллической технологии TOPCon с типичным КПД модуля в диапазоне от 19% до 23% и расчетным сроком службы 25 лет при выборе по испытательным методикам IEC 61215 и IEC 61730. Рекомендации NREL PVWatts полезны для оценки выработки, поскольку фиксированный массив 328Wp на высокогорных площадках выше 2000m может выигрывать от более сильной инсоляции, хотя снег, пыль и локальное затенение следует моделировать минимум по 12 ежемесячным ресурсным входным данным.

Аккумулятор LFP 1476Wh рассчитан на работу от сумерек до рассвета при ночном освещении 12h и резерве на 7 дождливых дней с использованием логики диммирования, а не постоянной работы 164W в течение 84 непрерывных часов. Химия LiFePO4 выбрана потому, что промышленные аккумуляторные блоки, соответствующие подходам IEC 62619, обычно обеспечивают 2000+ глубоких циклов с защитой BMS, а защита зарядки при низкой температуре снижает риск литиевого покрытия ниже 0°C в высокогорных зимних условиях.

MPPT-контроллер согласован с панелью 328Wp и должен работать с пиковой эффективностью отслеживания выше 98% при стабильной инсоляции. В практических графиках дорожного освещения контроллер использует 4 рабочих блока: плавный запуск в сумерках, период пикового трафика, поздненочное диммирование и отключение на рассвете. Такая стратегия управления может сократить энергопотребление до 60% по сравнению со светильником 164W с фиксированной мощностью, сохраняя безопасную видимость в интервалы интенсивного движения.

Технические характеристики

Светильник использует высокоэффективные LED-чипы классов Bridgelux, Cree или Lumileds с ожидаемой эффективностью выше 170 lm/W и номинальным сроком службы более 50,000 часов при корректном тепловом управлении. IEC 60598 является основным стандартом безопасности светильников, а герметизация IP66 или IP67 защищает оптическую камеру и отсек драйвера от дождя, дорожной пыли и переносимых ветром частиц при скоростях выше 150km/h.

Опора из алюминиевого сплава выбрана для высокогорной конфигурации 10.4m, потому что она снижает массу по сравнению с аналогом из оцинкованной стали и упрощает обработку при логистике на горных дорогах. Для закупочного моделирования SOLARTODO использует ориентировочную стоимость алюминиевой опоры около $22 за метр, что дает компонентную базу опоры 10.4m примерно $228.80 до учета проектных факторов анкеровки, упаковки и монтажа.

Инжиниринг для высокогорного климата

Высокогорные проекты освещения обычно сочетают 4 фактора нагрузки: ультрафиолетовое воздействие, температурные перепады, ветровую нагрузку и зарядку аккумулятора при низкой температуре. Эта модель 10.4m учитывает такие ограничения за счет УФ-стойких кабелей, коррозионно-стойких поверхностей алюминиевой опоры, целевой ветроустойчивости 160km/h и управления LFP-аккумулятором, настроенного для работы от -20°C до +60°C. Рекомендации IEEE 1562 для автономных ФЭ-систем поддерживают консервативный расчет, поскольку автономные системы должны сохранять сервис в течение многодневных периодов низкой инсоляции.

Для типового высокогорного сценария солнечной электростанции в регионе MENA на высоте 2200m девелопер может предусмотреть 1 светильник каждые 30m вдоль периметральной дороги 3km, что даст около 100 световых точек. При EPC-цене от $1,003 до $1,748 за единицу установленный бюджет освещения составит от $100,300 до $174,800 до учета дополнительных CCTV, совместной траншеи или интеграции с охраной объекта, а модуль 328Wp снижает сетевую зависимость до 0kWh импорта в типичные солнечные рабочие дни.

По сравнению с обычным сетевым уличным светильником от 150W до 180W, требующим траншей, медного кабеля, распределительных щитов и регулярной покупки электроэнергии, раздельный солнечный уличный светильник может сократить гражданские электромонтажные работы на 40% до 70% на удаленных дорогах, где кабельные трассы превышают 500m. Точная экономия зависит от класса грунта, расстояния до сети и ставки рабочей силы, но одна только исключенная траншея может стоить более $20 до $60 за метр в сложном рельефе.

Облачный мониторинг

Контроллер может поддерживать опциональный мониторинг 4G или LoRa с 1 идентификатором устройства на опору, удаленными графиками диммирования, аварийными уведомлениями, трендами напряжения аккумулятора, журналами заряда/разряда и отчетностью о состоянии светильника. Для проекта на 100 опор платформа может сократить ночные инспекционные обходы с 7 дней в неделю до обслуживания по исключениям, поскольку операторы могут приоритизировать от 1% до 3% узлов, сообщающих о неисправностях аккумулятора, панели или светильника.

Солнечное освещение с облачным подключением особенно полезно для промышленных кампусов, пограничных дорог, логистических парков, водохозяйственных объектов и телекоммуникационных коридоров, где целевое время реакции на отключение измеряется часами, а не неделями. Анализ энергоэффективности IEA регулярно выделяет управление освещением как крупный источник экономии электроэнергии, а рекомендации IRENA по автономной возобновляемой энергетике поддерживают модульную солнечную инфраструктуру там, где надежность сети низкая или капитальные затраты на ее расширение высоки.

EPC-анализ инвестиций и структура цены

Поставка EPC «под ключ» включает 5 коммерческих направлений: инжиниринг, закупку, строительство, пусконаладку и 1-летнюю поддержку установленной системы. Инжиниринг охватывает шаг опор, допущения по освещенности, расчет фундаментов, однолинейную документацию и проверку соответствия принципам автономных ФЭ-систем IEC 62124. Закупка охватывает модуль 328Wp, LFP-аккумулятор 1476Wh, светильник 164W, MPPT-контроллер, опору, кабели, упаковку и опциональное оборудование мониторинга. Строительство включает фундамент, подъем, проводку, монтаж, нацеливание и безопасное включение.

EPC-проект на 100 единиц с ценой около средней точки $1,375 за единицу имеет установленный бюджет около $137,500 до налогов и сборов местных органов. Если каждая солнечная единица заменяет обычный сетевой светильник 164W на 12h за ночь, годовое предотвращенное сетевое потребление составляет около 718kWh на опору или 71,800kWh для 100 опор. При $0.15/kWh прямая экономия электроэнергии составляет около $10,770 в год, а исключенные затраты на траншеи, трансформатор и кабели могут сократить практическую окупаемость примерно до 3–6 лет на удаленных объектах.

Условия оплаты обычно составляют 30% депозит T/T плюс 70% против коносамента или 100% безотзывный L/C по предъявлении для квалифицированных покупателей. Проектное финансирование может быть рассмотрено для пакетов солнечного освещения свыше $1,000K, с учетом странового риска, банковской документации, объема EPC и кредитного профиля покупателя. Для ведомости объемов, чертежей и планирования поставки запросите индивидуальное коммерческое предложение или свяжитесь с [email protected], указав количество, ширину дороги, шаг опор и порт назначения.

Применение и рекомендации по проектированию

Раздельная система 10.4m 164W лучше всего подходит для 2-полосных сельских дорог, внутренних дорог солнечных электростанций, подъездных дорог к шахтам, логистических площадок, служебных дорог аэропортов и маршрутов периметральной безопасности, где требуется большая монтажная высота. Опора 10.4m может поддерживать больший шаг, чем опора 6m или 8m, при правильном выборе оптики, но окончательный шаг следует подтвердить светотехническим моделированием с учетом ширины дороги, целевых люкс, коэффициента равномерности и кандидатных интервалов от 30m до 40m.

Закупочным командам следует сравнить 3 переменные перед заказом: целевой класс освещенности, местный солнечный ресурс и длительность сезона дождей. В районах с 4.0 пиковыми солнечными часами в день панель 328Wp производит около 1.31kWh/day до системных потерь; после 20% потерь полезная дневная энергия близка к 1.05kWh. Этот энергетический бюджет лучше поддерживает адаптивные графики диммирования, чем постоянная мощность 164W всю ночь, для которой требуется около 1.97kWh за ночь 12h.

Для соответствия стандартам SOLARTODO рекомендует ссылаться на IEC 62124 для проверки характеристик автономных ФЭ-систем, IEC 60598 для безопасности светильников, IEC 61215 и IEC 61730 для квалификации ФЭ-модулей, IEC 62619 для безопасности промышленных литиевых аккумуляторов и IEEE 1562 для практики расчета автономных ФЭ-массивов. Покупатели могут изучить тему при подготовке формулировок спецификаций для государственных тендеров или многострановых программ закупок.

Типовая ведомость объемов включает 1 опору из алюминиевого сплава, 1 светодиодный светильник 164W, 1 ФЭ-модуль TOPCon 328Wp, 1 аккумуляторный блок LFP 1476Wh, 1 MPPT-контроллер, 1 комплект фундамента, 1 комплект кабелей и 1 монтажный пакет. Опции могут добавить 1 умный узел, 1 модуль 4G, 1 PIR-датчик, двухконсольные светильники, противокражные болты или порошковое окрашивание в цвет проекта, в зависимости от объема тендера и политики обслуживания.

Закупочные примечания

SOLARTODO поставляет солнечное уличное освещение для солнечной энергетики, накопителей энергии, умного освещения, безопасности, телекоммуникаций, энергетических опор и умного сельского хозяйства через https://solartodo.com. Раздельная модель 10.4m 164W позиционируется между средними дорожными светильниками 80W и тяжелыми двухголовыми раздельными системами 200W, давая EPC-покупателям сбалансированную спецификацию, когда требуются панель 328Wp и аккумулятор 1476Wh, но головка с 2 светильниками не нужна.

Перед выпуском заказа на покупку покупатели должны предоставить минимум 8 входных данных: страну, ближайший порт, ширину дороги, шаг опор, среднее количество ночных часов освещения, требование по дождливым дням, требование по скорости ветра и требуемые сертификации. Полный пакет документации может включать паспорта, электрические схемы, чертежи фундаментов, упаковочный лист, гарантийное заявление и фотометрические файлы для проверки в стиле Dialux в рамках типового инженерного цикла от 3 до 7 рабочих дней.

Для связанного проектного контекста менеджеры по закупкам могут изучить тему и сравнить допущения по ФЭ-генерации с NREL PVWatts, стоимостными справочниками IRENA по возобновляемой энергетике и рекомендациями IEA по эффективности. Такой доказательный подход помогает инженерным командам задавать автономность 7 дней, ветровой расчет 160km/h, защиту IP66/IP67 и срок службы LED 50,000 часов без опоры на непроверенные заявления о внедрении.
