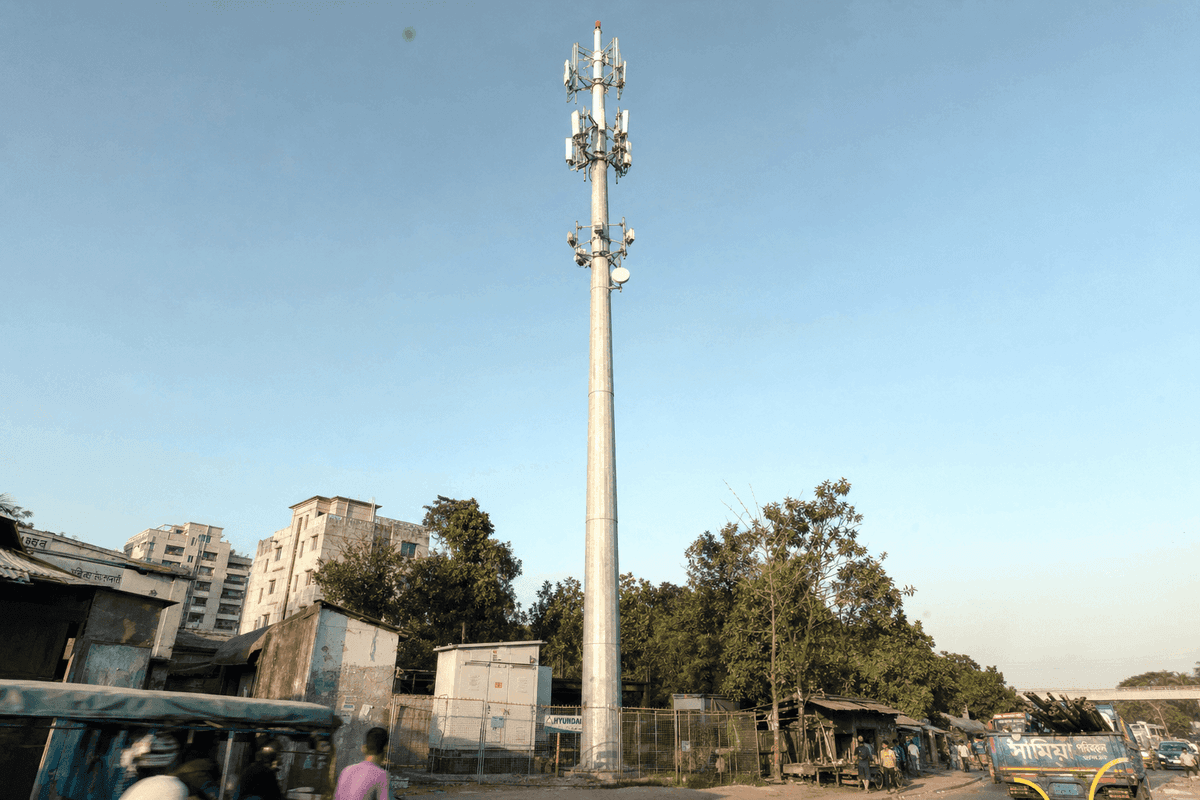

Анализ рынка телекоммуникационных башен в Читтагонге: руководство по конфигурации стальной монопольной башни 40m

Анализ рынка телекоммуникационных башен в Читтагонге: руководство по конфигурации стальной монопольной башни 40m

Резюме

Городское население Читтагонга 3.23 million, муниципальная площадь 168.07 km2 и подверженность прибрежным циклонам делают класс стальной монопольной башни 40m подходящим для регионального макропокрытия. Типовая конфигурация из 11 единиц будет использовать ~20t/башня, ветровой класс 40 m/s, свайные фундаменты и отгрузку CKD.

Ключевые выводы

Соответствие телекоммуникационной башни условиям Читтагонга определяется 3.23 million городских жителей, спросом агломерации 5.65 million и высокой коррозионной нагрузкой прибрежной среды.

• Типовое развертывание из 11 единиц такого масштаба будет использовать конические стальные монопольные башни 40m, каждая примерно 20t по инженерному правилу 500kg/m.
• Правильный размерный класс — 35-45m для магистральных/пригородных зон, соответствующий 2-3 платформам, 6-9 панельным антеннам и 1-2 микроволновым линиям.
• Рекомендуемая антенная нагрузка: 9 панельных антенн, 1 микроволновая антенна и 6 RRUs на башню для регионального макро-/широкого покрытия.
• Ветровой класс 1 равен 40 m/s с коэффициентом 1.0 по логике проектирования TIA-222-H; прибрежная проверка все равно должна учитывать карты порывов ветра для конкретной площадки.
• Свайные фундаменты рекомендуются для прибрежных площадок 40m, потому что в Читтагонге есть зоны мягких аллювиальных грунтов, высокие осадки и коррозионное воздействие.
• Отгрузка CKD может сократить объем на 60-70%, улучшая использование контейнеров для секционных монопольных башен с фланцевыми болтовыми соединениями.
• Производственное планирование должно предусматривать 30-45 дней на изготовление стали Q345 с горячим цинкованием до отгрузки и строительных работ.
• Расчетный срок службы составляет 30 лет при поддержании покрытия, заземления, молниезащиты и периодических проверок момента затяжки болтов.

Рыночный контекст Читтагонга

Читтагонгу требуются макро-телекоммуникационные конструкции, рассчитанные на городскую корпорацию с населением 3.23 million и прибрежную столичную экономику, связанную с крупнейшим морским портом Бангладеш.

Согласно переписи Bangladesh Bureau of Statistics 2022, Chittagong City Corporation имеет около 3.23 million жителей в пределах примерно 168.07 km2, тогда как более широкая городская агломерация обычно оценивается выше 5.6 million. Такая плотность создает смешанные потребности радиопланирования: плотное городское уплотнение рядом с коммерческими коридорами, высокоемкие макроплощадки возле транспортных артерий и устойчивый backhaul вокруг портовых, промышленных и пригородных районов. Для SOLARTODO релевантное продуктовое соответствие — не солнечная система; это стальная конструкция телекоммуникационной башни, поддерживающая антенную нагрузку операторов, микроволновой backhaul и доступ для обслуживания.

Согласно рыночной статистике, опубликованной BTRC и цитируемой за 2025, в Бангладеш было приблизительно 188.45 million мобильных подключений и 133.61 million интернет-абонентов, включая 119.29 million пользователей мобильного интернета. Этот национальный масштаб важен в Читтагонге, потому что портовая логистика, зоны экспортной переработки, университеты и расширение жилой застройки повышают концентрацию трафика. Практический вывод: региональные макробашни должны поддерживать нагрузки наложения 4G/5G, а не однооператорские сельские антенны с низкой нагрузкой.

Согласно профилю климатических рисков Бангладеш World Bank Group 2024, прибрежные и южные районы сталкиваются с повторяющимися рисками циклонов, штормовых нагонов, наводнений и засоления. Статистико-физическое исследование штормовых приливов 2023 прогнозирует, что 100-летний штормовой прилив Бангладеш может увеличиться с 3.5m примерно до 4.9-5.4m к концу века, при этом регион Meghna-North Chattogram определен как высокоуязвимый. World Bank заявляет: «Бангладеш крайне уязвим к климатическим катастрофам». Поэтому зона коррозии, выбор свайного фундамента, заземление и молниезащита являются ключевыми инженерными решениями, а не дополнительными аксессуарами.

Согласно отчетности ITU Facts and Figures, глобальное использование интернета достигло около 6 billion человек в 2025, или примерно 75% населения мира. ITU заявляет: «2.2 billion человек остаются офлайн», что сохраняет давление на операторов по расширению надежного покрытия на развивающихся рынках. Для Читтагонга рыночное требование — форма башни, которую можно эффективно отгружать, предсказуемо монтировать и проектировать для длительного расчетного срока службы в условиях прибрежного обслуживания.

Рекомендуемая техническая конфигурация

Типовая конфигурация из 11 единиц в Читтагонге будет использовать региональные макромонопольные башни 40m с 9 панелями, 1 микроволновой антенной и 6 RRUs на башню.

На основе указанной конфигурации проекта и таблицы размерных классов правильный выбор — класс 35-45m для магистральных/пригородных зон. Этот класс поддерживает 2-3 антенные платформы, 6-9 панельных антенн плюс 1-2 микроволновые антенны и номинальный диапазон массы башни 22-30t; однако инженерное правило для конкретного продукта задает эту телекоммуникационную монопольную башню 40m на уровне примерно 20t при использовании 500kg/m. Конфигурацию следует представлять как приблизительно 11 единиц, а не как завершенное развертывание или прошлую установку SOLARTODO.

Рекомендуемая опора — коническая круглая или восьмиугольная стальная монопольная башня из Q345, с горячим цинкованием, сегментированная для сборки на фланцевых болтовых соединениях. Для регионального макропрофиля Читтагонга высота 40m дает более сильную прямую видимость и непрерывность покрытия, чем пригородные конструкции 25-30m, при этом избегая массы и сложности согласований для сельских башен широкого покрытия 45-55m. Типовой инженерный пакет включает чертежи свайного фундамента, шаблон анкерных болтов, секции ствола башни, платформы, лестницу, защитную клетку, кабельный лоток, заземление, молниеотвод и авиационный заградительный огонь.

Антенная конфигурация ориентирована на емкость: 9 панельных антенн, 1 микроволновая антенна и 6 RRUs. Она находится между нагрузкой плотной городской hotspot-зоны и пригородной нагрузкой, ориентированной на backhaul, что делает ее подходящей для портово-промышленного города, где важны покрытие, секторизация и устойчивость микроволновых линий. SOLARTODO следует позиционировать это как техническую рекомендацию для закупочных команд и операторов Читтагонга, при этом окончательная структурная проверка зависит от геотехнического обследования, точных размеров антенн, трассировки фидеров и местных разрешительных требований.

Технические характеристики

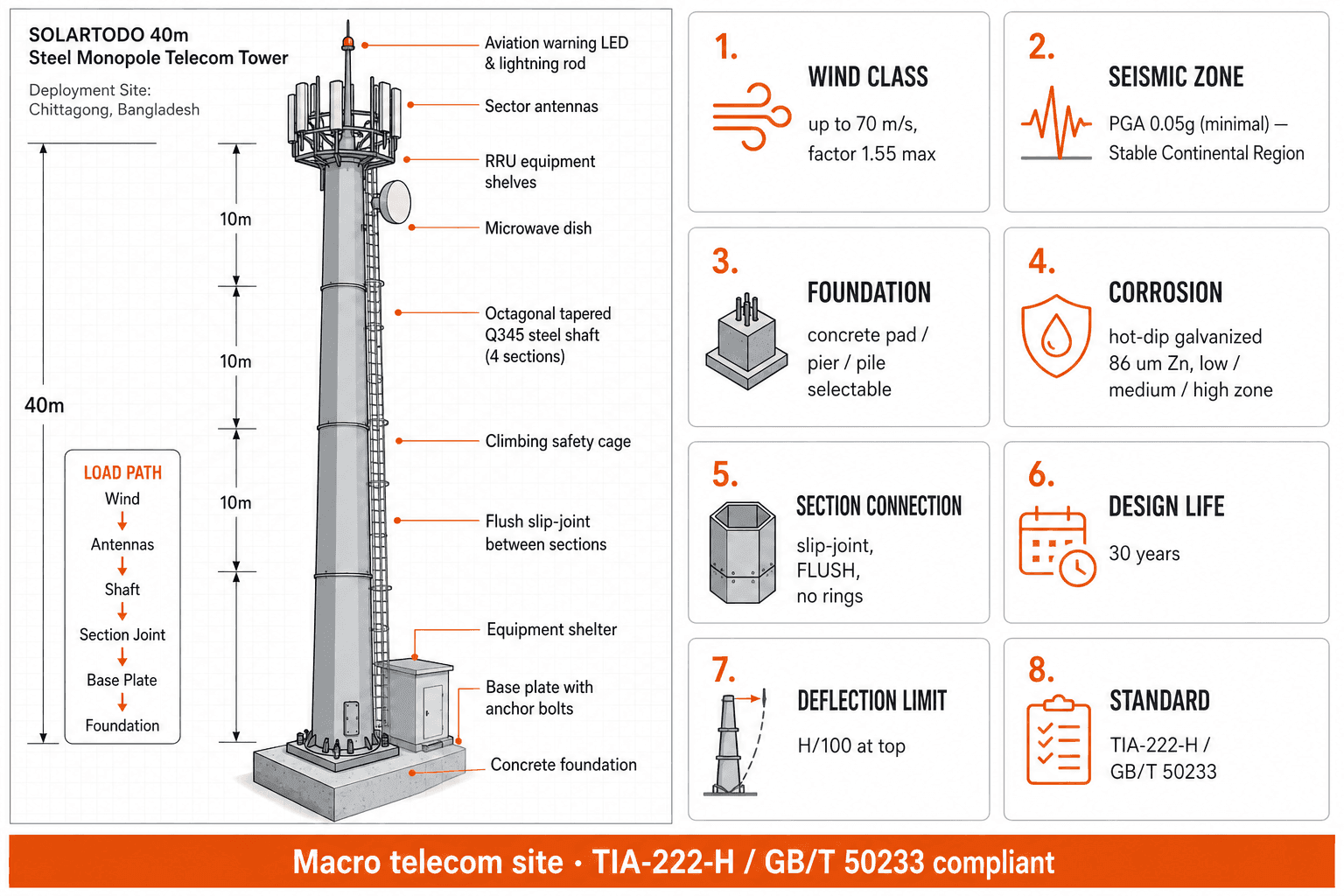

Конфигурация Chittagong Telecom Tower 40m — это монопольная башня из оцинкованной стали Q345 с массой ~20t, ветровым классом 1 и расчетным сроком службы 30 лет.

• Форма продукта: только стальная монопольная башня; коническая круглая или восьмиугольная стальная труба, не решетчатая, не FRP и не совместного использования.
• Формат количества: приблизительно 11 единиц для типового развертывания такого масштаба в Читтагонге.
• Высота: 40m, соответствует размерному классу 35-45m для магистральных/пригородных зон и регионального макропокрытия.
• Масса: приблизительно 20t на башню, рассчитано как 500kg/m x 40m.
• Марка стали: сталь Q345 с горячим цинкованием, с опцией Q420 для секций повышенного напряжения, если это потребуется финальным проектом.
• Ветровой класс: Class 1, 40 m/s, коэффициент 1.0, с финальными проверками по TIA-222-H и местным ветровым данным.
• Зона коррозии: высокая, подходит для прибрежной среды Бенгальского залива с солесодержащей влажностью.
• Антенная нагрузка: 9 панельных антенн, 1 микроволновая антенна и 6 RRUs на башню.
• Фундамент: свайный фундамент, выбранный для прибрежных макробашен 40m с переменной несущей способностью грунта.
• Соединение: секционная конструкция с фланцевыми болтовыми соединениями; применение slip-joint следует ограничивать проектами, где количество секций и транспортный габарит это оправдывают.
• Аксессуары: подъемная лестница, кабельный лоток, авиационный заградительный огонь, система заземления, молниеотвод, 3 антенные платформы и защитная клетка.
• Расчетный срок службы: 30 лет при обслуживании цинкового покрытия, непрерывности заземления, дренажа, болтов платформ и оборудования доступа.
• Логистика: отгрузка CKD с сокращением объема на 60-70% по сравнению с транспортировкой полностью собранной башни.
• Срок производства: 30-45 дней до международной отгрузки, строительных работ, монтажа и ввода в эксплуатацию.

Согласно TIA-222-H, телекоммуникационные конструкции проектируются по «Structural Standard for Antenna Supporting Structures and Antennas». GB/T 50233 также упоминается для дисциплины приемки строительных работ на стальных опорах, особенно по допускам монтажа, контролю болтовых соединений и координации заземления. Роль SOLARTODO в спецификации для Читтагонга должна заключаться в предоставлении чертежей башни, сертификатов материалов, отчетов по цинкованию и таблиц нагрузок для инженерной проверки на стороне покупателя.

Подход к реализации

Типовое развертывание 11 единиц в Читтагонге пройдет через 5 этапов: обследование, структурное проектирование, изготовление CKD, свайные работы и ввод в эксплуатацию.

Первый этап — кабинетное и полевое обследование. Покупатель или команда EPC проверяет кандидатные координаты вокруг портовых дорог, промышленных окраин, пригородных жилых зон и маршрутов backhaul. Геотехнические скважины должны определить диаметр свай, глубину, армирование, условия грунтовых вод и воздействие хлоридов до финального изготовления анкерной клетки.

Второй этап — структурное проектирование и закупочная документация. Масса антенн, ветровая площадь, количество платформ, позиции кронштейнов RRU, диаметр микроволновой антенны, заполнение кабельного лотка и эксплуатационные нагрузки должны быть зафиксированы до изготовления башни. Для макроопоры 40m поздние изменения антенн могут существенно повлиять на толщину ствола, размеры фланцев и реакции фундамента.

Третий этап — производство и отгрузка CKD. SOLARTODO может упаковывать секционные оцинкованные монопольные башни Q345 как сборки CKD, чтобы сократить транспортный объем на 60-70%. Производственное окно 30-45 дней должно планироваться до морской перевозки, импортной очистки, внутренней транспортировки и готовности фундамента.

Четвертый этап — строительные работы и монтаж. Сначала должны быть установлены свайные фундаменты, затем следуют выдерживание бетона, проверка анкерного шаблона, подъем секций башни, затяжка фланцевых болтов, установка платформ, прокладка кабельного лотка, подключение авиационного огня, заземление и интеграция молниеотвода. Монтажные команды должны фиксировать момент затяжки болтов, вертикальность, сопротивление заземления и места восстановления покрытия.

Пятый этап — ввод в эксплуатацию оператором. Телекоммуникационные команды монтируют антенны, RRUs, микроволновую антенну, фидерный или гибридный кабель и секторные маркировки, затем выполняют юстировку, sweep tests, тесты микроволновых линий и передачу по безопасности. Практичный график для Читтагонга должен разделять приемку башни и радиоприемку, чтобы строительный punch-list не блокировал RF-оптимизацию.

Ожидаемая производительность и ROI

Макромонопольная башня 40m может поддерживать 9-секторную панельную емкость и готовность к микроволновому backhaul в течение 30-летнего расчетного срока службы конструкции.

Ожидаемую производительность следует описывать как инженерную способность, а не как сфабрикованный эксплуатационный результат. Высота 40m поддерживает более сильную непрерывность покрытия, чем пригородные опоры 25-35m, особенно вдоль подъездных дорог к порту, смешанных промышленных районов и пригородных коридоров. Антенная нагрузка 9 панелей и 6 RRUs позволяет планировать многосекторное наложение 4G/5G, а 1 микроволновая антенна поддерживает резервирование backhaul там, где прокладка оптики задерживается или стоит дорого.

Согласно отчетности GSMA Mobile Economy, 4G составлял примерно 54% глобальных мобильных подключений на конец 2024, а покрытие 4G достигало около 93% населения мира. Этот ориентир показывает, что ROI на развивающихся рынках часто определяется не только базовым покрытием, а уплотнением, разгрузкой трафика, совместной арендой и более низким обслуживанием жизненного цикла. Для Читтагонга коммерческое обоснование обычно формируется за счет более высокой загрузки площадки, более быстрой логистики CKD, сокращения простоев, связанных с коррозией, и горизонта актива 30 лет.

Окупаемость не следует указывать как гарантированное число без ставок аренды операторов, аренды земли, доступности питания, стоимости backhaul и предположений по арендаторам. В качестве технического ориентира башенные компании обычно моделируют окупаемость макробашен через 1-3 операторов-арендаторов, долгосрочные договоры аренды и регулярную выручку от совместного размещения. Рекомендуемая модель ROI должна сравнивать capex, строительные работы, импортные пошлины, обслуживание, ожидаемое количество арендаторов и предотвращенную стоимость замены благодаря правильной антикоррозионной защите.

Результаты и влияние

Ожидаемое влияние — устойчивый шаблон макробашни 40m, который может стандартизировать приблизительно 11 площадок широкого покрытия без заявления о завершенном развертывании.

Для Читтагонга главным результатом будет ясность закупок. Покупатели могут сравнивать один согласованный класс оцинкованной монопольной башни Q345 40m на нескольких площадках вместо смешения крышных опор, недоразмеренных пригородных опор и более тяжелых сельских конструкций. Стандартизация высоты, фланцевого проекта, платформ, лестницы, кабельного лотка, заземления и заградительных огней также упрощает запасные части и обучение обслуживанию.

Техническое влияние — более сильный контроль жизненного цикла. Башня для зоны высокой коррозии на свайном фундаменте с расчетным сроком службы 30 лет лучше соответствует профилю прибрежных рисков Читтагонга, чем недорогие легкие опоры, которые занижают ветер, коррозию или антенную нагрузку. Операционное влияние — более быстрая поставка площадок, потому что упаковка CKD, фланцевые секции и заранее спроектированные аксессуары сокращают потребность в изготовлении на площадке.

Сравнительная таблица

Рекомендуемая монопольная башня 40m лучше балансирует массу конструкции 20t, 3 платформы и макропокрытие, чем альтернативы 25m или 45m.

Вариант	Размерный класс	Типовая антенная нагрузка	Ориентир массы башни	Лучшее применение для Читтагонга	Инженерное примечание
Монопольная башня 25m	15-25m крышное/городское уплотнение	3-6 панелей, 1 платформа	8-15t	Только плотное уплотнение	Более низкое визуальное воздействие, но ограниченное региональное покрытие
Монопольная башня 30m	25-35m пригородное/жилое	6-9 панелей, 2 платформы	15-22t	Зоны расширения жилой застройки	Полезна там, где зонирование ограничивает конструкции 40m
Рекомендуемая монопольная башня 40m	35-45m магистральная/пригородная	9 панелей, 1 микроволновая антенна, 6 RRUs, 3 платформы	~20t по правилу 500kg/m	Портовое, магистральное и пригородное макропокрытие	Лучшее соответствие указанной конфигурации Читтагонга
Монопольная башня 45m	35-45m магистральная/пригородная	6-9 панелей плюс 1-2 микроволновые антенны	22-30t	Более широкие коридоры и покрытие окраин	Более высокие реакции фундамента и нагрузка согласований
Монопольная башня 50m	45-55m сельская/широкого покрытия	9-12 панелей, 3 платформы	30-40t	Сельские окраины	Слишком тяжелая для многих городских макроплощадок

Цены и коммерческое предложение

SOLARTODO предоставляет 3 коммерческих объема предложения для телекоммуникационных башен, при этом площадочные цены EPC зависят от чертежей и геотехнических данных.

SOLARTODO предлагает три ценовых уровня для этой product line: FOB Supply (оборудование ex-works China), CIF Delivered (включая морскую перевозку и страхование) и EPC Turnkey (полностью установленная, введенная в эксплуатацию, с 1-year warranty). Скидки за объем доступны для крупных развертываний. Сконфигурируйте вашу систему онлайн для мгновенной оценки или запросите индивидуальное коммерческое предложение у нашей инженерной команды по адресу [email protected].

Для запросов по Читтагонгу покупатель должен отправить координаты, целевую высоту, антенный график, диаметр микроволновой антенны, отчет по грунтам при наличии, предпочтительный incoterm и разделение ответственности за монтаж. SOLARTODO затем может согласовать проект монопольной башни 40m с проверками нагрузок TIA-222-H, ссылками на строительную приемку GB/T 50233, планом упаковки CKD и экспортной документацией. Чтобы обсудить локальный объем закупки, свяжитесь с нами, указав количество башен, список площадок и предпочтительное окно поставки.

Часто задаваемые вопросы

Покупателям в Читтагонге обычно нужны 10 проверок перед заказом: форма башни, ветровой класс, фундамент, коррозия, логистика, монтаж, гарантия, ROI, обслуживание и объем коммерческого предложения.

Q1: Какая конфигурация Telecom Tower рекомендуется для Читтагонга? Типовая конфигурация для Читтагонга будет использовать приблизительно 11 единиц конических стальных монопольных башен 40m, каждая около 20t, изготовленных из стали Q345 с горячим цинкованием. Рекомендуемая антенная нагрузка — 9 панельных антенн, 1 микроволновая антенна и 6 RRUs на башню, с 3 платформами и свайными фундаментами.

Q2: Почему выбрана монопольная башня 40m вместо башни 25m или 30m? Высота 40m соответствует размерному классу 35-45m для магистральных/пригородных зон, который лучше поддерживает региональное макропокрытие и микроволновой backhaul, чем уплотняющие опоры 25-30m. Порт, промышленные коридоры и расширяющиеся жилые окраины Читтагонга требуют более широкого покрытия, при этом все еще избегая более тяжелой фундаментной нагрузки сельских башен 50m.

Q3: Какие стандарты применяются к проектированию башни? Рекомендуемый проект ссылается на TIA-222-H для нагрузок конструкций, поддерживающих антенны, и GB/T 50233 для дисциплины строительной приемки. Финальное соответствие должно включать ветровые данные площадки, проекционную площадь антенн, реакции фундамента, классы болтов, инспекцию цинкования, непрерывность заземления и проверку местных разрешений инженером покупателя или EPC-подрядчиком.

Q4: Сколько обычно занимает производство и развертывание? Производство следует планировать на 30-45 дней для изготовления стали Q345, цинкования, проверок пробной сборки и упаковки CKD. Общий срок развертывания зависит от доставки, таможни, выдерживания свайного фундамента, доступности крана и ввода в эксплуатацию оператором. Практичный график разделяет производство, строительные работы, монтаж башни и RF-приемку.

Q5: Какой фундамент рекомендуется для прибрежных площадок Читтагонга? Для этой конфигурации 40m рекомендуется свайный фундамент, потому что прибрежный Читтагонг может включать мягкие грунты, высокие грунтовые воды, засоление и требования устойчивости к циклонам. Финальная глубина свай и армирование должны основываться на геотехнических скважинах, подъемных реакциях, опрокидывающем моменте, пределах осадки и классе воздействия хлоридов.

Q6: Какой ROI или окупаемость следует ожидать операторам? Окупаемость нельзя гарантировать без ставок аренды, аренды земли, количества арендаторов, стоимости backhaul и стоимости питания. Реалистичная модель должна сравнивать 30-летний срок службы конструкции, 1-3 потенциальных операторов-арендаторов, интервалы обслуживания, экономию логистики CKD, антикоррозионную защиту и предотвращенный риск замены из-за выбора недоразмеренной башни.

Q7: Как это сравнивается с решетчатой башней? Стальная монопольная башня обычно имеет меньшую площадь основания, более аккуратный городской вид и более быстрый секционный монтаж, чем решетчатая башня. Решетчатая башня может подходить для очень тяжелой многооператорской нагрузки, но эта рекомендация для Читтагонга предназначена именно для конической монопольной башни 40m с 9 панелями, 1 микроволновой антенной и 6 RRUs.

Q8: Какое обслуживание требуется в течение 30 лет? Обслуживание должно включать ежегодный визуальный осмотр, проверки момента затяжки болтов, осмотр платформ и лестницы, проверки дренажа, тестирование сопротивления заземления, проверку молниеотвода, тестирование авиационного заградительного огня и восстановление покрытия. В условиях высокой коррозии Читтагонга частоту инспекций следует увеличивать после циклонов, наводнений или видимых повреждений цинкового покрытия.

Q9: Предоставляет ли SOLARTODO цены EPC для Бангладеш? SOLARTODO может подготовить предложение для объема FOB Supply, CIF Delivered или EPC Turnkey, но финальная цена EPC зависит от доступа к площадке, отчета по грунтам, доступности крана, проекта фундамента, импортных пошлин, местной рабочей силы и объема ввода в эксплуатацию. Покупателям следует запрашивать индивидуальное коммерческое предложение, а не полагаться на общие допущения на башню.

Q10: Какой гарантийный объем типичен для этой product line? Раздел «Цены и коммерческое предложение» указывает EPC Turnkey с 1-year warranty. Расчетный срок службы конструкции составляет 30 лет, но объем гарантии и исключения должны быть подтверждены в договоре покупки, включая дефекты цинкования, аксессуары, компоненты авиационного огня, качество монтажных работ и повреждения от несанкционированной антенной нагрузки.

Источники

Это руководство использует 7 авторитетных источников, охватывающих население Читтагонга, телекоммуникационный спрос Бангладеш, климатические риски и инженерные стандарты башен.

1. Bangladesh Bureau of Statistics (2022): Population and Housing Census 2022 сообщает о населении Chittagong City Corporation около 3.23 million и поддерживает планирование городской плотности. https://bbs.gov.bd
2. Chattogram City Corporation (2022): данные муниципальной площади указывают Chattogram City Corporation на уровне приблизительно 168.07 km2, определяя плотность городского телекоммуникационного планирования. https://ccc.gov.bd
3. Bangladesh Telecommunication Regulatory Commission (2025): статистика мобильных и интернет-абонентов сообщает о Бангладеш на уровне примерно 188.45 million мобильных подключений и 133.61 million интернет-абонентов. https://www.btrc.gov.bd
4. World Bank Group (2024): Bangladesh Climate Risk Profile определяет риски циклонов, наводнений, засоления и прибрежной инфраструктуры, релевантные для проектирования башен в зоне высокой коррозии. https://climateknowledgeportal.worldbank.org
5. International Telecommunication Union (2025): отчетность Facts and Figures размещает глобальное использование интернета около 6 billion человек и подчеркивает сохраняющиеся пробелы подключения. https://www.itu.int
6. GSMA (2024): The Mobile Economy 2024 сообщает, что 4G составляет около 54% глобальных мобильных подключений, а покрытие населения 4G близко к 93%. https://www.gsma.com
7. Telecommunications Industry Association (2022): TIA-222-H определяет практику структурного проектирования для конструкций, поддерживающих антенны, и антенн, включая методологию ветровых нагрузок. https://tiaonline.org

Развернутое оборудование

• Approximately 11 units x 40m коническая стальная монопольная башня из Q345 с горячим цинкованием
• ~20t на башню по инженерному правилу 500kg/m x 40m
• Ветровой класс 1: 40 m/s, коэффициент 1.0, ссылка на TIA-222-H
• Антенная нагрузка: 9 панельных антенн + 1 микроволновая антенна + 6 RRUs на башню
• Свайный фундамент для грунтов прибрежного Читтагонга и высокой коррозионной нагрузки
• Аксессуары: подъемная лестница, кабельный лоток, авиационный заградительный огонь, система заземления, молниеотвод
• 3 антенные платформы плюс защитная клетка для доступа обслуживания
• Секционная фланцевая отгрузка CKD на болтовых соединениях с сокращением объема на 60-70%
• 30-летний расчетный срок службы с ежегодной инспекцией и антикоррозионным обслуживанием
• Срок производства: 30-45 дней до отгрузки и работ на площадке
