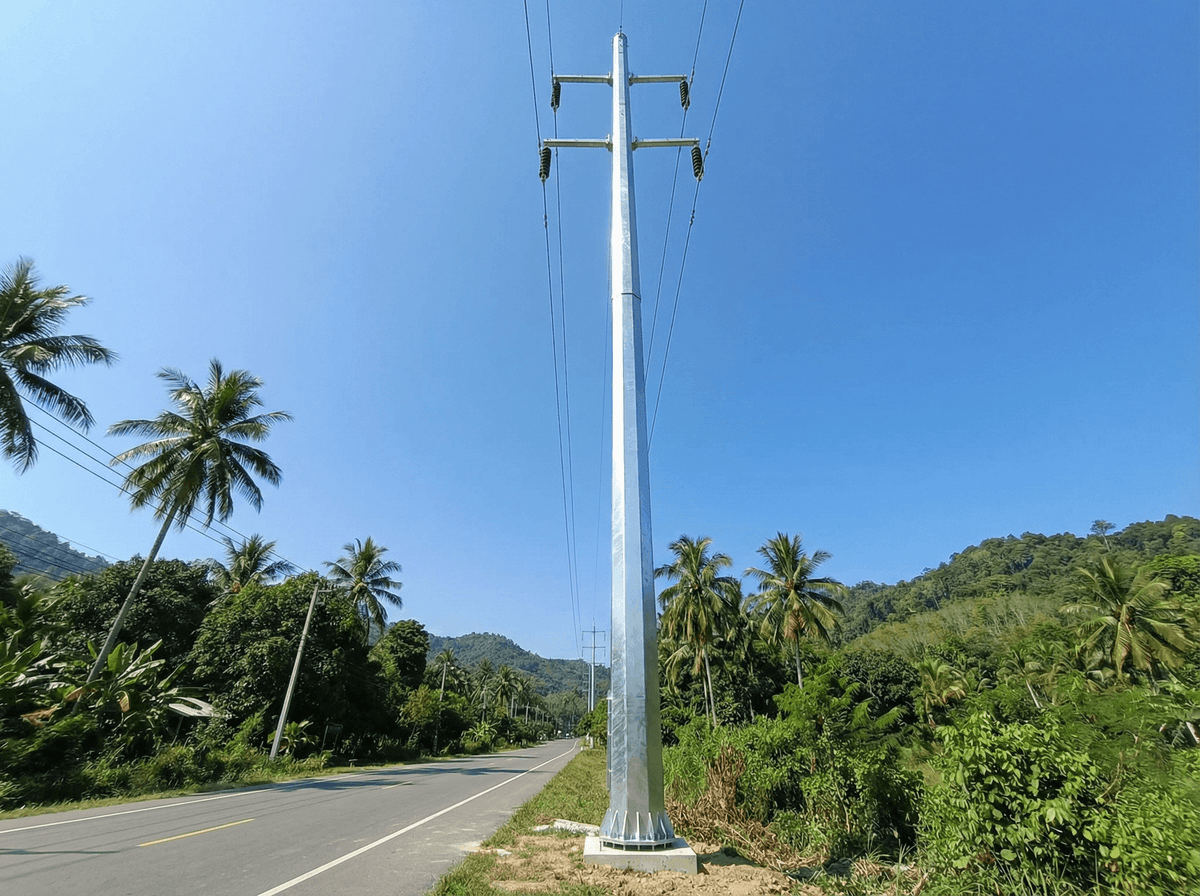

Многобашенный проект: 3 продукта для Индонезии — инженерный пример из практики

Обзор проекта

SOLAR TODO поставила три взаимодополняющие 220 кВ металлоконструкции для проекта расширения сети в Нусантаре, Индонезия, по котировке TD-2026-0021. Объем работ включал проектирование, изготовление, гальванизацию и упаковку:

• Продукт 1: 36 м восьмиугольная стальная опора — 43 комплекта
• Продукт 2: 50 м решетчатая башня для четырехцепной линии — 13 комплектов
• Продукт 3: 45 м двенадцатиугольная стальная опора — 22 комплекта

Все конструкции рассчитаны на 220 кВ, 4 цепи, с проводами ACSR-240/30, в категории местности C, с учетом базовой скорости ветра 25 м/с и сейсмических параметров Ss = 0.98 g, S1 = 0.28 g. Конструктивное проектирование выполнено в соответствии с ASCE 7-22 и совместимо с требованиями по эксплуатационным характеристикам AISC 360-22 и IBC 2024.

Согласно данным Министерства энергетики и минеральных ресурсов Индонезии (2023), национальный спрос на электроэнергию, как ожидается, будет расти более чем на 4.9% ежегодно до 2030 года, что обуславливает необходимость в коридорах 220 кВ большей пропускной способности в новых регионах столицы, таких как Нусантара. Многоконструкционное решение SOLAR TODO было выбрано для обеспечения баланса между конструктивными характеристиками, технологичностью строительства и стоимостью жизненного цикла.

---

Технические характеристики

Продукт 1: 36-метровая восьмиугольная стальная опора

Категория: Передача электроэнергии
Тип конструкции: Восьмиугольная стальная опора
Местоположение: Нусантара, Индонезия

Таблица 1 – Технические параметры: 36-метровая восьмиугольная стальная опора

Параметр	Значение
Высота	36 м
Количество	43 комплекта
Уровень напряжения	220 кВ
Количество цепей	4
Тип проводника	ACSR-240/30
Марка стали	Q355B
Защитная обработка поверхности	Горячее цинкование (ASTM A123)
Расчетная скорость ветра	25 м/с
Категория местности	C
Сейсмич. Ss	0.98 g
Сейсмич. S1	0.28 g
Категория сейсмического проектирования	C
Тип фундамента	Прямое заглубление / Угловой штырь
Размер фундамента	2.6 м × 2.6 м × 3 м глубиной
Анкерные болты	8 × болтов M30 HD

---

Продукт 2: 50-метровая решетчатая опора передачи электроэнергии с четырьмя цепями (Quad)

Категория: Передача электроэнергии
Тип конструкции: Решетчатая опора передачи электроэнергии с четырьмя цепями (Quad)
Местоположение: Нусантара, Индонезия

Таблица 2 – Технические параметры: 50-метровая решетчатая опора передачи электроэнергии

Параметр	Значение
Высота	50 м
Количество	13 комплектов
Уровень напряжения	220 кВ
Количество цепей	4
Тип проводника	ACSR-240/30
Марка стали	Q355B
Защитная обработка поверхности	Горячее цинкование (ASTM A123)
Расчетная скорость ветра	25 м/с
Категория местности	C
Сейсмич. Ss	0.98 g
Сейсмич. S1	0.28 g
Категория сейсмического проектирования	C
Тип фундамента	Плита и «труба» (раздельный фундамент)
Размер фундамента	4.5 м × 4.5 м × 6 м глубиной
Анкерные болты	12 × болтов M36 HD, квадратная схема

---

Продукт 3: 45-метровая двенадцатиугольная стальная опора

Категория: Передача электроэнергии
Тип конструкции: Двенадцатиугольная стальная опора
Местоположение: Нусантара, Индонезия

Таблица 3 – Технические параметры: 45-метровая двенадцатиугольная стальная опора

Параметр	Значение
Высота	45 м
Количество	22 комплекта
Уровень напряжения	220 кВ
Количество цепей	4
Тип проводника	ACSR-240/30
Марка стали	Q355B
Защитная обработка поверхности	Горячее цинкование (ASTM A123)
Расчетная скорость ветра	25 м/с
Категория местности	C
Сейсмич. Ss	0.98 g
Сейсмич. S1	0.28 g
Категория сейсмического проектирования	C
Тип фундамента	Плита и «труба» (раздельный фундамент)
Размер фундамента	4.2 м × 4.2 м × 5 м глубиной
Анкерные болты	12 × болтов M36 HD, квадратная схема

Структурный анализ

Все три продукта были проанализированы в соответствии с комбинациями нагрузок ASCE 7-22 и проверены на соответствие критериям прочности и эксплуатационной пригодности AISC 360-22. Сейсмические параметры согласуются с IBC 2024 и региональными данными по опасности.

«Для опор линий электропередачи 220 кВ эксплуатационная пригодность под действием ветра определяет многие конструкции, особенно в прибрежных и развивающихся регионах», — отмечает старший инженер-строитель в SOLAR TODO. «Поддержание отношений прогибов ниже 0.6 является ключевым внутренним ориентиром для долгосрочной надежности».

1. 36 м Октальная стальная опора — Структурные характеристики

1.1 Анализ ветровой нагрузки (ASCE 7-22)

• Расчетная скорость ветра: 25 м/с
• Максимальное ветровое давление: 426.9 Па
• Перемещение верха: 129 мм
• Допустимый предел перемещения: 240 мм
• Отношение перемещений: 0.54
• Результат: ПРОХОД (PASS)

Отклонение верха 36 м опоры составляет 54% от допустимого предела, обеспечивая комфортный запас против колебаний, вызванных вихрями, и гарантируя, что габаритные расстояния проводников остаются в пределах требований энергосетей.

1.2 Проверки напряжений в элементах

Допустимое напряжение определяется сталью Q355B и положениями AISC 360-22. Проектирование использует допустимое значение 213 МПа для ключевых элементов.

Таблица 4 – Отношения напряжений в элементах: 36 м Октальная опора

Тип элемента	Фактическое напряжение (МПа)	Допустимое (МПа)	Отношение	Результат
Главная стойка	49	213	0.23	ПРОХОД (PASS)
Диагональные раскосы	30	213	0.14	ПРОХОД (PASS)
Горизонтальные раскосы	17	213	0.08	ПРОХОД (PASS)
Пик / траверса	37	213	0.17	ПРОХОД (PASS)
Рука для проводника	27	213	0.13	ПРОХОД (PASS)

Все элементы работают на уровне или ниже 23% от допустимого напряжения, что указывает на высокие запасы безопасности и хорошую усталостную стойкость при циклической ветровой и нагрузке от проводников.

1.3 Сейсмический анализ

• SDS: 0.453
• SD1: 0.187
• Категория сейсмического проектирования: C
• Базовая поперечная сила (V): 8.6 кН
• Коэффициент сейсмического отклика (Cs): 0.151
• Результат: ПРОХОД (PASS)

Относительно низкая базовая поперечная сила для этой высоты опоры отражает эффективное распределение массы сужающегося октального ствола. Проект соответствует требованиям по дрейфу и прочности ASCE 7-22 для невозводимых зданий, аналогичных зданиям.

1.4 Рекомендации по фундаменту

• Тип: Прямое заделывание / фундамент со стуб-углом
• Размер: 2.6 м × 2.6 м × 3 м глубиной
• Анкерование: 8 × болты M30 HD

Решение с прямым заделыванием/стуб-углом упрощает монтаж на площадке и снижает скопление арматуры. Требуется геотехническая проверка несущей способности и сопротивления грунта боковым нагрузкам, однако указанных размеров достаточно для расчетных нагрузок в типичных грунтах средней плотности.

---

2. 50 м Решетчатая опора для четырехцепной линии — Структурные характеристики

2.1 Анализ ветровой нагрузки (ASCE 7-22)

• Расчетная скорость ветра: 25 м/с
• Максимальное ветровое давление: 457.4 Па
• Перемещение верха: 188 мм
• Допустимый предел перемещения: 333 мм
• Отношение перемещений: 0.56
• Результат: ПРОХОД (PASS)

Решетчатая опора высотой 50 м, несмотря на большую высоту, сохраняет отношение перемещений 0.56, что соответствует внутренней цели SOLAR TODO — <0.6 для конструкций 220 кВ.

2.2 Проверки напряжений в элементах

Таблица 5 – Отношения напряжений в элементах: 50 м Решетчатая опора

Тип элемента	Фактическое напряжение (МПа)	Допустимое (МПа)	Отношение	Результат
Главная стойка	88	213	0.41	ПРОХОД (PASS)
Диагональные раскосы	53	213	0.25	ПРОХОД (PASS)
Горизонтальные раскосы	31	213	0.15	ПРОХОД (PASS)
Пик / траверса	66	213	0.31	ПРОХОД (PASS)
Рука для проводника	49	213	0.23	ПРОХОД (PASS)

Главные стойки достигают 41% от допустимого напряжения, что является эффективным решением для опоры 50 м при сохранении резерва по нагрузкам при строительстве и эксплуатации.

2.3 Сейсмический анализ

• SDS: 0.453
• SD1: 0.187
• Категория сейсмического проектирования: C
• Базовая поперечная сила (V): 12.3 кН
• Коэффициент сейсмического отклика (Cs): 0.151
• Результат: ПРОХОД (PASS)

Более высокая базовая поперечная сила по сравнению с опорой 36 м объясняется увеличением массы и высоты. Открытая решетчатая конфигурация обеспечивает благоприятные сейсмические характеристики за счет снижения инерционных сил по сравнению с массивными стволами аналогичной высоты.

2.4 Рекомендации по фундаменту

• Тип: Плита и «труба» (раздельный фундамент)
• Размер: 4.5 м × 4.5 м × 6 м глубиной
• Анкерование: 12 × болты M36 HD, квадратная схема

Фундамент типа плита и «труба» обеспечивает надежное сопротивление опрокидыванию и хорошо подходит для более высоких базовых моментов опоры 50 м. Глубина 6 м повышает как сопротивление выдергиванию, так и боковую устойчивость.

---

3. 45 м Додекагональная стальная опора — Структурные характеристики

3.1 Анализ ветровой нагрузки (ASCE 7-22)

• Расчетная скорость ветра: 25 м/с
• Максимальное ветровое давление: 447.4 Па
• Перемещение верха: 166 мм
• Допустимый предел перемещения: 300 мм
• Отношение перемещений: 0.55
• Результат: ПРОХОД (PASS)

Додекагональная опора 45 м обеспечивает сбалансированный профиль жесткости: отношение перемещений почти идентично решетчатой опоре, при этом площадь основания меньше.

3.2 Проверки напряжений в элементах

Таблица 6 – Отношения напряжений в элементах: 45 м Додекагональная опора

Тип элемента	Фактическое напряжение (МПа)	Допустимое (МПа)	Отношение	Результат
Главная стойка	76	213	0.36	ПРОХОД (PASS)
Диагональные раскосы	45	213	0.21	ПРОХОД (PASS)
Горизонтальные раскосы	26	213	0.12	ПРОХОД (PASS)
Пик / траверса	57	213	0.27	ПРОХОД (PASS)
Рука для проводника	42	213	0.20	ПРОХОД (PASS)

Все элементы остаются ниже 36% от допустимого напряжения, обеспечивая достаточный запас для будущих модернизаций проводников или дополнительных нагрузок от оборудования.

3.3 Сейсмический анализ

• SDS: 0.453
• SD1: 0.187
• Категория сейсмического проектирования: C
• Базовая поперечная сила (V): 10.8 кН
• Коэффициент сейсмического отклика (Cs): 0.151
• Результат: ПРОХОД (PASS)

Базовая поперечная сила является промежуточной между опорой 36 м и опорой 50 м, что соответствует высоте 45 м и массе. Многогранная додекагональная геометрия повышает крутильную жесткость при сейсмическом возбуждении.

3.4 Рекомендации по фундаменту

• Тип: Плита и «труба» (раздельный фундамент)
• Размер: 4.2 м × 4.2 м × 5 м глубиной
• Анкерование: 12 × болты M36 HD, квадратная схема

Раздельный фундамент с глубиной 5 м оптимизирован под требования к опрокидывающим нагрузкам опоры, при этом объем земляных работ ограничивается по сравнению с фундаментами опоры 50 м.

Сравнительный обзор

Чтобы поддержать инженерные решения, SOLAR TODO сравнила ключевые параметры для трех типов конструкций.

Таблица 7 – Сравнительное резюме конструкций

Параметр	36 м восьмиугольная опора	50 м решетчатая башня	45 м двенадцатиугольная опора
Высота (м)	36	50	45
Количество (комплектов)	43	13	22
Максимальное ветровое давление (Па)	426.9	457.4	447.4
Перемещение верха (мм)	129	188	166
Коэффициент перемещения	0.54	0.56	0.55
Максимальное отношение напряжений в элементах	0.23	0.41	0.36
Поперечная сила у основания (кН)	8.6	12.3	10.8
План фундамента (м × м)	2.6 × 2.6	4.5 × 4.5	4.2 × 4.2

«Выбор между решениями на опорах и решетчатых конструкциях — это не только вопрос прочности», — комментирует независимый консультант по передаче электроэнергии. «Ограничения по отводу земель, визуальное воздействие и затраты на фундаменты должны учитываться совместно, особенно в новых городских застройках, таких как Нусантара».

Согласно NREL (National Renewable Energy Laboratory, 2020), выбор передающей конструкции может влиять на ширину полосы отвода до 20–30%, что отражается на затратах на приобретение земель и сроках получения разрешений.

---

Производственный процесс

Все три продукта были изготовлены на специализированном предприятии SOLAR TODO по производству трансмиссионных конструкций, с соблюдением процессного контроля на основе ISO и международных стандартов сварки.

1. Закупка и инспекция сырья

• Закупка стальных листов, уголков и профилей Q355B в соответствии с EN 10204 сертификатами инспекции.
• Проверка заводских сертификатов по химическому составу и механическим свойствам.
• Ультразвуковой контроль критически важных толстых листов для опорных ног решетчатой башни, согласно проекту ITP.

2. Резка и формообразование

• CNC-плазменная резка листов для сегментов столбов восьмиугольной и двенадцатиугольной формы.
• Резка уголков и листов для элементов решетчатой башни с автоматизированной раскладкой для минимизации отходов.
• Холодное формование оболочек многоугольных столбов с использованием гибочных прессов и формовочных валков для получения точной геометрии восьмиугольной и двенадцатиугольной формы.

3. Сварка и сборка

• Продольная шовная сварка сегментов столбов с использованием сварки под флюсом (SAW), квалифицированной по AWS D1.1.
• Изготовление опорных плит, фланцевых колец и усилителей со сварными швами с полным проваром, где требуется.
• Сборка панелей решетчатой башни с применением угловых швов и подготовкой болтовых соединений с нахлестом.

4. Изготовление отверстий и подгонка

• CNC-сверление и пробивка отверстий под болты для анкерных схем M30 и M36.
• Пробная сборка критически важных узлов и траверс для проверки подгонки перед оцинкованием.
• Проверка размеров плоскостности фланцев и допусков на окружность расположения болтов.

5. Подготовка к предварительному оцинкованию

• Очистка поверхности, шлифование кромок и обеспечение вентиляционных/дренажных отверстий для всех полых секций.
• Обезжиривание и травление для удаления заводской окалины и загрязнений, обеспечивая равномерное сцепление цинка.

Согласно World Steel Association (2022), современные методы изготовления и оцинкования могут продлить срок службы стальных конструкций сверх 50 лет во многих атмосферных условиях, снижая стоимость жизненного цикла для коммунальных служб.

---

Обработка поверхности

Все три продукта используют горячее цинкование погружением (HDG) в соответствии с ASTM A123.

Процесс цинкования

1. Очистка и травление — удаление масла, ржавчины и окалины для обеспечения чистых поверхностей стали.
2. Флюсование — нанесение флюса на основе хлорида аммония цинка для содействия металлургическому соединению.
3. Погружение в расплавленный цинк — опускание в цинковую ванну примерно при 450 °C до достижения температурного равновесия.
4. Охлаждение и инспекция — контролируемое охлаждение для минимизации деформаций, затем проверки толщины покрытия и адгезии.

Согласно Американской ассоциации гальванизаторов (AGA, 2021), типичные покрытия HDG могут обеспечивать >70 лет защиты от коррозии в сельской местности и >40 лет в умеренной промышленной или прибрежной атмосфере.

Для данного проекта HDG обеспечивает надежную защиту в влажном тропическом климате Нусантары, снижая интервалы обслуживания и риски простоев.

---

Контроль качества

SOLAR TODO внедрила многоэтапный план контроля качества, согласованный с международными стандартами:

1. Сертификация материалов

   • Проверка свойств стали Q355B с сертификатами EN 10204 3.1.
   • Выборочные механические испытания для подтверждения предела текучести и прочности на растяжение.

2. Качество сварки

   • Сварочные процедуры и квалификация сварщиков согласно AWS D1.1.
   • Визуальный контроль всех сварных швов; НК (УЗК/МК) для критических стыков и соединений с базовой плитой.

3. Проверки размеров и геометрии

   • Проверка прямолинейности стойки, полигональной геометрии и прямоугольности панелей башни.
   • Проверка соосности отверстий под болты и калибровочных размеров с использованием калиброванных шаблонов.

4. Конструктивное соответствие

   • Анализ конструкции на соответствие AISC 360-22 по прочности и устойчивости.
   • Проверка нагрузок и перемещений согласно принципам ASCE 7-22 и EN 1993-3 для башен и мачт.

5. Контроль оцинковки

   • Измерение толщины покрытия согласно ASTM A123.
   • Визуальный контроль на наличие подтеков, оголённых участков и проблем с дренажом.

6. Итоговый осмотр и упаковка

   • Маркировка всех элементов с помощью долговечных идентификационных кодов.
   • Сверка упаковочных ведомостей с BOM для обеспечения полной комплектности башни и стоек.

Согласно IEC 60826 (2017), систематический контроль качества конструкций передачи значительно снижает количество отказов в эксплуатации, особенно при экстремальных климатических событиях.

---

Производственный график

Все три продукта следовали одному и тому же базовому производственному графику, оптимизированному для параллельной обработки на предприятии SOLAR TODO.

Таблица 8 – Производственный график по этапам (все продукты)

Этап	Длительность (дней)
Проектирование	2
Закупки	5
Изготовление	7
Гальванизация	3
Инспекция	2
Упаковка	2
Итого	21

Этот 21-дневный производственный цикл на одну партию позволил согласовать планирование поставок для 43 восьмиугольных опор, 13 решетчатых башен и 22 двенадцатигранных опор.

Согласно McKinsey (2020), оптимизированные производственные процессы изготовления могут повысить пропускную способность стальных конструкций на 15–25%, напрямую влияя на сроки реализации проекта и затраты на финансирование.

Установка и монтаж

Процедуры полевой установки были разработаны с учетом смешанных типов конструкций вдоль одного коридора 220 кВ.

1. Строительство фундамента

• Земляные работы до проектной глубины и плановых размеров для каждого типа фундамента.
• Установка арматурных каркасов и шаблонов анкерных болтов (M30 или M36) с точным выверением по уровню.
• Бетонирование и выдерживание до достижения заданной прочности перед монтажом башни или опоры.

2. Монтаж опоры (восьмигранной и двенадцатигранной)

• Доставка секционированных валов опоры и траверс на площадку.
• Сборка секций на земле с болтовым соединением фланцев, где это применимо.
• Подъем краном собранных валов на фундаменты, выверка положения отверстий под болты и затяжка анкерных гаек.
• Установка траверс, гирлянд изоляторов и арматуры.

3. Монтаж решетчатой башни

• Поштучная (панельная) сборка стоек башни и связей на уровне земли.
• Последовательный подъем нижних и средних панелей с помощью кранов с последующей болтовой фиксацией.
• Установка верхней части и вершины/траверс.
• Окончательная затяжка и проверка момента затяжки всех конструкционных болтов.

4. Стыковка с работами по натяжке проводов

• Координация с бригадами по раскатке/натяжке линии для монтажа проводника ACSR-240/30.
• Проверка межфазных расстояний, зазоров и ориентации арматуры.
• Финальный осмотр перед подачей напряжения.

Согласно IEEE Std 524 (2016), правильная последовательность монтажа башни и натяжки проводников может сократить сроки строительства на 10–15%, одновременно улучшая показатели безопасности.

---

Сводка по ценам

Все цены указаны FOB Шанхай согласно коммерческому предложению TD-2026-0021.

Продукт 1 – 36 м восьмигранная стальная опора

• Цена за единицу FOB: $5832/тонн
• Общая цена: $250,776
• Порт: Шанхай

Продукт 2 – 50 м решетчатая опора ЛЭП с четырьмя цепями

• Цена за единицу FOB: $8303/тонн
• Общая цена: $107,939
• Порт: Шанхай

Продукт 3 – 45 м двенадцатигранная стальная опора

• Цена за единицу FOB: $7290/тонн
• Общая цена: $160,380
• Порт: Шанхай

Общая стоимость проекта

Таблица 9 – Сводка по ценам по продуктам

Продукт	Количество (компл.)	Цена за единицу FOB (/тонн)	Общая цена (USD)
36 м восьмигранная стальная опора	43	$5832	$250,776
50 м решетчатая опора ЛЭП с четырьмя цепями	13	$8303	$107,939
45 м двенадцатигранная стальная опора	22	$7290	$160,380
Итого	–	–	$519,095

Суммарная стоимость FOB по трем позициям составляет $519,095, что отражает оптимизированное сочетание типов конструкций для достижения технических и экономических целей.

---

Заключение

Этот проект Nusantara на 220 кВ демонстрирует возможности SOLAR TODO по поставке скоординированного комплекта из 43 восьмиугольных опор, 13 решетчатых башен и 22 двенадцатиугольных опор, все из которых спроектированы в соответствии с ASCE 7-22 с комфортными запасами по перемещениям (коэффициенты 0.54–0.56) и напряжениям (макс. 0.41). При 21-дневном производственном цикле и общей стоимости FOB $519,095 решение обеспечивает баланс между конструкционными характеристиками, долговечностью и стоимостью для растущей сети передачи электроэнергии Индонезии.

SEO & Часто задаваемые вопросы по проекту

Часто задаваемые вопросы

1. Почему в одном проекте 220 кВ были использованы три разных типа конструкций?
   Использование 36-метровых восьмиугольных опор, 50-метровых решетчатых башен и 45-метровых двенадцатиугольных опор позволяет SOLAR TODO подбирать тип конструкции под местные ограничения. Решетчатые башни подходят для длинных пролетов и угловых точек, тогда как многоугольные опоры минимизируют площадь в стесненных или городских зонах. Такое сочетание оптимизирует стоимость, ширину полосы отвода и визуальное воздействие вдоль коридора Нусантары.

2. Как результаты по ветровым характеристикам соотносятся между тремя продуктами?
   Все конструкции были спроектированы для ветра 25 м/с в категории местности C по ASCE 7-22. Максимальные ветровые давления варьируются от 426,9 Па до 457,4 Па. Максимальные перемещения составляют 129 мм (восьмиугольная), 188 мм (решетчатая) и 166 мм (двенадцатиугольная), а отношения перемещений — 0,54–0,56; все они значительно ниже соответствующих пределов эксплуатационной пригодности.

3. Какие запасы по безопасности были достигнуты при проверках напряжений элементов?
   При допустимом напряжении 213 МПа для стали Q355B наибольшие отношения напряжений составляют 0,23 для восьмиугольной опоры, 0,41 для решетчатой башни и 0,36 для двенадцатиугольной опоры. Эти запасы обеспечивают резервную несущую способность для монтажных нагрузок, будущих добавлений оборудования и неопределенностей при воздействии факторов окружающей среды, что соответствует принципам AISC 360-22.

4. Как были учтены сейсмические воздействия для уровней опасности Нусантары?
   Сейсмическое проектирование использовало Ss = 0,98 g и S1 = 0,28 g, что дало SDS = 0,453 и SD1 = 0,187 при Сейсмической категории проектирования C. Базовые поперечные силы составляют 8,6 кН, 12,3 кН и 10,8 кН для трех продуктов. Эти значения удовлетворяют требованиям ASCE 7-22 для невозводимых сооружений, аналогичных зданиям, с достаточной пластичностью и устойчивостью.

5. Почему для защиты от коррозии была выбрана горячая оцинковка по ASTM A123?
   Тропический климат Нусантары требует надежной коррозионной стойкости. Горячее цинкование по ASTM A123 обеспечивает толстое цинковое покрытие, металлургически связанное с основанием. Данные отрасли показывают срок службы более 40–70 лет в зависимости от условий воздействия. Это снижает частоту обслуживания и риски простоев, делая решение более экономичным в течение срока службы актива, чем системы «только краска».

6. Каковы ключевые различия в фундаментах между тремя продуктами?
   36-метровая восьмиугольная опора использует фундамент с прямым заделыванием/уголком-стабом 2,6 м × 2,6 м × 3 м и 8 × болтов M30, что упрощает монтаж. 50-метровая решетчатая башня требует более крупный фундамент-подушку и «трубу» (pad & chimney) 4,5 м × 4,5 м × 6 м с 12 × болтами M36. 45-метровая двенадцатиугольная опора использует промежуточный фундамент pad & chimney 4,2 м × 4,2 м × 5 м.

7. Как 21-дневный график производства поддерживает планирование проекта?
   Каждая линия продуктов следует последовательности 21 день: 2 дня проектирование, 5 дней закупки, 7 дней изготовления, 3 дня оцинковка, 2 дня инспекция и 2 дня упаковка. Путем наложения этих фаз между типами продуктов SOLAR TODO может организовать поставки так, чтобы они соответствовали готовности фундаментов и бригадам по монтажу, минимизируя время хранения и загруженность площадки.

8. Какие стандарты определяли проектирование и контроль качества этих конструкций?
   Проектирование конструкций и расчет нагрузок выполняются по ASCE 7-22, IBC 2024 и AISC 360-22, при этом для поведения башен используется ссылка на EN 1993-3. Сварка соответствует AWS D1.1, а прослеживаемость материалов использует EN 10204. Горячее цинкование выполняется по ASTM A123. Эти стандарты обеспечивают международную совместимость и упрощают стороннюю проверку или согласование с коммунальными службами.

9. Как SOLAR TODO обеспечивает точность подгонки и соосность болтов для монтажа на площадке?
   Перед оцинковкой критические узлы и траверсы проходят пробную сборку на заводе. Отверстия под анкеры M30 и M36 изготавливаются с помощью CNC-сверления или пробивки, а шаблоны используются для проверки шага и выверки соосности. Это снижает объем переделок на площадке, сокращает время работы крана и помогает выдерживать запланированный график монтажа в Нусантары.

10. Могут ли эти конструкции 220 кВ поддерживать будущие модернизации проводников?
    Да. При максимальных отношениях напряжений элементов между 0,23 и 0,41 и отношениях перемещений ниже 0,56 имеется конструкционный резерв для умеренных модернизаций проводников или оборудования. Любое изменение, например переход с ACSR-240/30 на проводник большей пропускной способности, должно быть проверено с помощью обновленного структурного анализа, однако текущие запасы обеспечивают надежную отправную точку.

---

Ссылки

1. ASCE (2022) – ASCE 7-22, Минимальные расчетные нагрузки и соответствующие критерии для зданий и других сооружений.
2. ICC (2024) – IBC 2024, Международный строительный кодекс.
3. AISC (2022) – AISC 360-22, Спецификация для стальных строительных конструкций.
4. CEN (2006) – EN 1993-3-1, Еврокод 3: Проектирование стальных конструкций – Башни, мачты и дымовые трубы.
5. TIA (2022) – TIA-222-H, Структурный стандарт для опорных конструкций антенн и антенн.
6. NREL (2020) – Планирование расширения передачи и учет прав проезда, Национальная лаборатория по возобновляемым источникам энергии.
7. IEEE (2016) – IEEE Std 524-2016, Руководство по монтажу проводников воздушных линий электропередачи.
8. IEC (2017) – IEC 60826, Критерии проектирования воздушных линий электропередачи.
