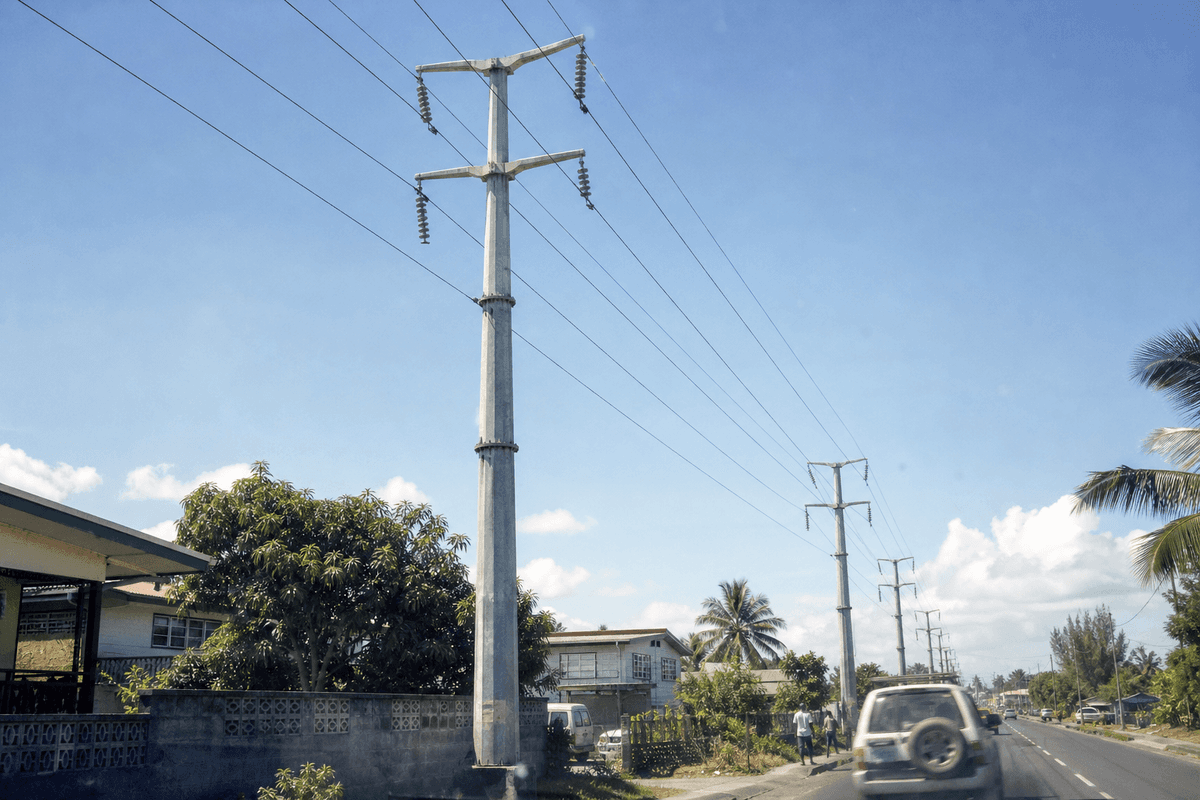

Решение для Suva с учетом соленого воздуха и паводковых просветов: конфигурация опор ЛЭП для двухцепного распределения 10kV

Решение для Suva с учетом соленого воздуха и паводковых просветов: конфигурация опор ЛЭП для двухцепного распределения 10kV

Обзор

Прибрежные коридоры 10kV в Suva сталкиваются с месячными осадками 315-391mm в сезон дождей, расчетным ветровым воздействием 35m/s и солевой коррозией в портовой зоне; типовой комплект из 98 единиц стальных опор SOLARTODO для двухцепной линии 8km потребует оцинкованной стали Q345, ACSR-70 и усиленного заземления.

Ключевые выводы

• Типовой муниципальный распределительный комплект для Suva будет использовать примерно 98 стальных трубчатых моноопор на протяжении около 8km, с пролетами 80m.
• Заданная двухцепная конструкция 10kV использует провод ACSR-70 массой 275kg/km и максимальным тяжением 22kN.
• Fiji’s Electricity Regulations 2019 устанавливают системы электроснабжения 240V однофазные, 415/240V трехфазные и 50Hz AC.
• По климатическим данным WMO и Fiji Meteorological Service, в Suva выпадает 315mm осадков в January и 391mm в April.
• Fiji Ports Corporation указывает, что Port of Suva обрабатывает около 60% внешнеторговых грузов Fiji, что делает логистику CIF практичной для стальных опор.
• Стандартный распределительный класс 10-35kV составляет 12-18m и 1-3t/pole; комплект 25m, примерно 10t/pole, следует рассматривать как специальную муниципальную спецификацию по просветам.
• SOLARTODO следует закладывать горячее цинкование стали Q345, заземление, птицезащиту и виброгасители для 30-летнего срока службы в прибрежных условиях.

Рыночный контекст Suva

Решение по распределительным опорам в Suva определяется статусом прибрежной столицы с 93,970 городскими жителями, более крупным нагрузочным коридором Suva-Nausori и интенсивными осадками в сезон дождей.

Suva является административным и коммерческим центром Fiji на юго-восточном побережье Viti Levu, вблизи широты -18.14 и долготы 178.44. Greater Suva Urban Area включает Suva, Lami, Nasinu и Nausori, поэтому модернизация распределительных сетей затрагивает не только центральную часть города; она также влияет на пригородные, портовые, аэропортовые, коммунальные коридоры и районы неформальной застройки. По данным Fiji Bureau of Statistics (2026), ее демографическая сетка использует ячейки 100m x 100m на основе переписи 2017 и прогноза до 2026, что полезно для предварительной оценки плотности трассы до окончательного определения расстояния между опорами.

Климат является первым инженерным ограничением. По данным World Meteorological Organization и Fiji Meteorological Service (2026), историческая среднемесячная максимальная температура в Suva варьируется от 26.5°C в July до 31.0°C в February, а месячные осадки достигают 315mm в January, 371mm в March и 391mm в April. Fiji Meteorological Service заявляет, что является “official source of reliable first-level information” по тропическим циклонам в South-West Pacific, поэтому планирование ветровых нагрузок и отключений должно следовать местным предупреждениям о циклонах, а не общим тропическим предположениям.

Второе ограничение связано с закупками и управлением энергосетью. По данным Energy Fiji Limited (2026), EFL отвечает за обеспечение и поддержание эффективного, экономичного электроснабжения, а тарифы рассматриваются Fijian Competition and Consumer Commission. Согласно Fiji Electricity Regulations 2019, системы переменного тока включают 240V однофазные, 415/240V трехфазные и частоту 50Hz с допуском напряжения +/-6% на распределительных магистралях. Для муниципальной распределительной линии 10kV это помещает предлагаемую Power Transmission Tower в регулируемый контекст воздушного электроснабжения Fiji, а не в категорию частной связи или освещения.

Третье специфическое для Suva ограничение — логистика. По данным Fiji Ports Corporation (2026), Port of Suva является главным международным шлюзом Fiji, имеет причал 492m, принимает суда с осадкой до 12m и обрабатывает около 60% внешнеторговых грузов Fiji. Это делает контейнерную или навалочную/штучную доставку осуществимой, но плотные улицы старого города, промышленный трафик Walu Bay, насыщенный солью воздух и подверженные затоплению низколежащие участки дорог делают планирование площадок складирования более важным, чем во внутренних городах.

Рекомендуемая техническая конфигурация

Типовая рекомендация для двухцепной линии 10kV в Suva предполагает 98 стальных моноопор из горячецинкованной стали Q345 на протяжении около 8km, с пролетами 80m и ветровым классом 35m/s.

Для выбора по стандартной инженерной таблице сначала определяется напряжение: 10kV относится к распределительному классу 10-35kV. Обычный табличный диапазон — высота 12-18m, 1-3t на опору, одна или две цепи, пролеты 80-150m и обычно 8-12 опор на km. Этот класс является базовым для распределительных фидеров на городских окраинах и в муниципальных коридорах.

Проектная конфигурация, предоставленная для этого анализа Suva, более консервативна, чем обычный класс: примерно 98 единиц конической стальной трубчатой опоры 25m, каждая около 10t при 400kg/m, для двухцепной линии 10kV длиной около 8km. Поскольку 25m и 10t превышают стандартный размерный диапазон распределения 10-35kV, SOLARTODO будет рассматривать это как специальную муниципальную конфигурацию по просветам для ограниченных дорожных участков, паводковых зон, соленого воздуха, растительности или пересечений с несколькими инженерными сетями, а не как универсальное решение 10kV по умолчанию. Окончательное принятие должно выполняться EFL или инженером лицензированного поставщика.

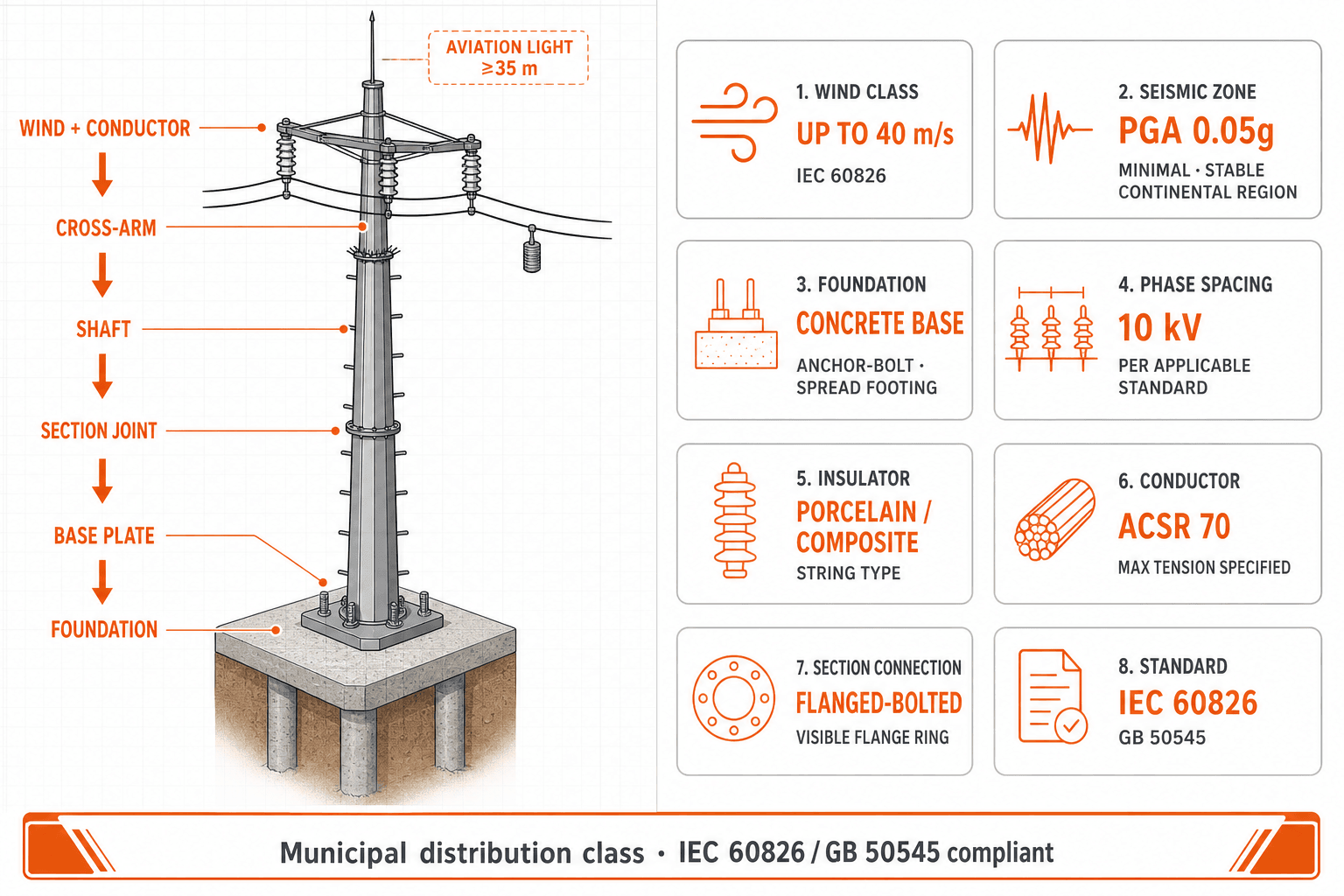

Рекомендуемая форма опоры — только один тип конструкции: коническая круглая или двенадцатигранная стальная трубчатая моноопора, а не решетчатая, FRP, деревянная или бетонная. Опора должна использовать горячецинкованную сталь Q345, фланцевые болтовые секции, кронштейны траверс для гирлянд изоляторов, провод ACSR-70, заземление, птицезащиту, виброгасители, ступени для подъема и фундаменты мелкого заложения с анкерными каркасами. Для поддержки закупки SOLARTODO может предоставить продуктовую основу на /products/power-tower и инженерную координацию через /contact.

Технические характеристики

Правильный базовый размерный класс для 10kV в Suva — распределение 10-35kV: 12-18m, 1-3t/pole, пролет 80-150m и 8-12 poles/km.

• Продукт: SOLARTODO Power Transmission Tower, только стальная трубчатая моноопора.
• Класс напряжения: муниципальное распределение среднего напряжения 10kV; класс инженерной таблицы — распределение 10-35kV.
• Цепь: двухцепная, с кронштейнами траверс для гирлянд изоляторов и проводами ACSR.
• Проектно-консультационное количество: примерно 98 единиц для трассы 8km, что эквивалентно около 12.25 poles/km.
• Правило стандартного размерного класса: распределение 10-35kV обычно использует высоту 12-18m, 1-3t/pole, пролет 80-150m и 8-12 poles/km.
• Предоставленная специальная конфигурация для Suva: коническая стальная трубчатая опора 25m, примерно 10t/pole, 400kg/m, требующая проектного согласования с энергокомпанией, поскольку превышает обычную таблицу распределения 10kV.
• Материал: горячецинкованная сталь Q345; Q420 может рассматриваться только там, где конструктивный перерасчет требует более высокого предела текучести.
• Провод: ACSR-70, 275kg/km, максимальное тяжение 22kN.
• Длина изолятора: 0.5m.
• Расстояние между фазами: 0.8m.
• Просвет до земли: 5m, при условии проверки требований Fiji к просветам воздушных линий.
• Пролет: типовой 80m.
• Ветровой класс: 35m/s.
• Фундамент: фундамент мелкого заложения с бетонным анкерным каркасом.
• Аксессуары: ступени для подъема, траверса, заземление, птицезащита и виброгаситель.
• Расчетный срок службы: 30 лет, с циклами проверки покрытия, адаптированными к воздействию прибрежной соли.
• База стандартов: IEC 60826 и GB 50545, с проверками сопряжения Fiji Electricity Regulations 2019 и AS/NZS Wiring Rules.

Согласно IEC (2017), IEC 60826 устанавливает требования к нагрузкам и прочности воздушных линий с использованием принципов проектирования на основе надежности. IEC указывает, что “local climatic data” должны быть установлены для национального применения, что напрямую относится к воздействию циклонов, осадков и соленого воздуха в Suva.

Подход к реализации

Развертывание в Suva должно последовательно включать обследование, рассмотрение органами, доставку CIF через Port of Suva, фундаменты, монтаж опор, натяжку проводов и ввод в эксплуатацию на 50Hz.

Первый этап — кабинетная трассировка и обследование коридора. Инженеры должны подтвердить ширину дорожного отвода, подземные коммуникации, пересечения дренажа, растительность, ограничения организации движения и близость к зонам морского аэрозоля. На улицах старого города или рядом с рынками трубчатая моноопора может уменьшить площадь основания по сравнению с более широкими решетчатыми конструкциями, но специальная конфигурация 25m все равно требует проверки радиусов поворота для грузовиков доставки и площадок под краны.

Второй этап — техническая подача и согласование со стандартами. Типовой комплект включает конструктивные чертежи опор, расчеты фланцев и анкерных болтов, сертификат цинкования, график стрелы провеса и тяжения проводов, схему заземления, ведомость изоляторов и методику доступа для обслуживания. Согласно Fiji Electricity Regulations 2019, опоры воздушных линий должны располагаться так, чтобы по возможности не создавать препятствий для пешеходов или транспорта, а металлические элементы в пределах 3.05m от земли должны быть заземлены.

Третий этап — логистика и строительные работы. Данные Fiji Ports Corporation подтверждают практичность Suva как порта ввоза, но местная последовательность работ должна избегать длительного хранения у дорог в месяцы с высоким уровнем осадков, когда историческая средняя норма осадков в April составляет 391mm. Фундаменты мелкого заложения следует выполнять поэтапно, чтобы земляные работы, установка арматурного каркаса, установка анкерного каркаса, заливка бетона и выдерживание не оставляли открытые котлованы во время интенсивных дождей. Для линии 8km несколько строительных бригад могут подготовить фундаменты до прибытия монтажной бригады.

Четвертый этап — монтаж и электрический ввод в эксплуатацию. Секции опор поднимаются, фланцы затягиваются с заданным моментом, устанавливаются траверсы, монтируются изоляторы, выполняется натяжка ACSR-70, а виброгасители устанавливаются до подачи напряжения. Ввод в эксплуатацию должен включать проверки просветов проводов, проверку сопротивления заземления, идентификацию фаз, исполнительные схемы и документы передачи владельцу. Роль SOLARTODO в таком проекте будет заключаться в поставке, поддержке конфигурации и EPC-координации при наличии контракта, а не в заявлении о прошлом развертывании в Suva.

Ожидаемая эффективность и ROI

Надлежащим образом согласованный комплект 10kV для Suva из 98 единиц должен повысить устойчивость просветов, снизить воздействие коррозии и распределить стоимость замены на 30-летний расчетный срок службы.

Основной ожидаемый прирост эффективности — устойчивость инфраструктуры, а не выручка от генерации. Горячецинкованные стальные трубчатые опоры могут снизить риск коррозии по сравнению с необработанной сталью и сократить частоту замены там, где соленый воздух, сильные дожди и городской трафик ускоряют износ. Для Suva бизнес-кейс должен сравнивать стоимость жизненного цикла за 30 лет, подверженность отключениям, доступ кранов, проверку покрытия и соблюдение безопасных просветов, а не только первоначальную стоимость оборудования.

По данным World Bank (2026), доступ Fiji к электроэнергии достиг 99.3% в 2023, поэтому муниципальная возможность заключается не в базовой электрификации, а в надежности, усилении фидеров и более безопасном городском распределении. По данным IRENA (2026), Fiji ставит цель 100% возобновляемой электроэнергии к 2036 и нулевых чистых выбросов к 2050, что повышает ценность распределительных коридоров, способных поддерживать будущую интеграцию ВИЭ и рост нагрузки. Для трассы 10kV ROI обычно выражается через предотвращенную замену опор, сокращение аварийного реагирования, уменьшение конфликтов по просветам и снижение сложности восстановления после штормов.

Ориентировочные сроки проекта составят 8-14 недель для инженерного рассмотрения и закупочной документации, 4-8 недель для изготовления и цинкования в зависимости от очереди партии, 3-6 недель для морской перевозки и таможни и 8-12 недель для строительных работ, монтажа, натяжки и ввода в эксплуатацию. Эти диапазоны являются плановыми ориентирами, а не гарантированными датами поставки. Для бюджетирования EPC покупателям следует запросить данные по грунтам на площадке, чертежи обследования трассы и рабочие окна сезона циклонов до сравнения предложений.

Сравнительная таблица

Рекомендация для Suva сопоставляет стандартную распределительную опору 10-35kV с указанной специальной муниципальной конфигурацией 25m и альтернативами более высокого напряжения.

Вариант	Класс напряжения	Высота	Масса	Пролет	Типовое применение в Suva	Оценка соответствия
Стандартная распределительная моноопора	10-35kV	12-18m	1-3t/pole	80-150m	Обычные городские фидеры	Базовый инженерный класс
Указанная специальная конфигурация SOLARTODO	10kV	25m	~10t/pole	80m	Паводки, просветы, портовые дороги или ограниченные пересечения	Требует согласования с энергокомпанией из-за размеров выше класса
Моноопора субпередачи	66-110kV	18-30m	5-15t/pole	200-300m	Коридоры усиления сети	Электрически избыточна для фидеров 10kV
Опора ВН-передачи	220kV	35-55m	15-35t/pole	350-450m	Передача больших объемов мощности	Не подходит для муниципального распределения 10kV

Это сравнение намеренно разделяет правила класса напряжения и предоставленную конфигурацию Suva. Опору 25m, 10t не следует представлять как обычное решение 10kV по умолчанию; это специальный городской пакет по просветам или конструктивной прочности. Такое различие защищает закупочные команды от чрезмерного обобщения одного ограниченного проектного решения на каждый сегмент фидера.

Цены и коммерческое предложение

SOLARTODO рассчитывает комплекты Suva Power Transmission Tower 10kV по объемам FOB Supply, CIF Delivered или EPC Turnkey, без ценовых заявлений на уровне статьи.

SOLARTODO предлагает три ценовых уровня для этой продуктовой линии: FOB Supply (оборудование с завода в China), CIF Delivered (включая морскую перевозку и страхование) и EPC Turnkey (полностью установленное и введенное в эксплуатацию, с 1-year warranty). Для крупных развертываний доступны объемные скидки. Настройте вашу систему онлайн, чтобы получить мгновенную оценку, или запросите индивидуальное коммерческое предложение у нашей инженерной команды по адресу [email protected].

Часто задаваемые вопросы

Покупатель в Suva должен подтвердить класс напряжения, ветровую нагрузку 35m/s, пролеты 80m, заземление, цинкование и согласование EFL до заказа 98 опор.

Q1: Является ли опора 25m технически корректной для распределительной линии 10kV в Suva? По стандартной инженерной таблице распределение 10-35kV обычно использует 12-18m и 1-3t на опору. Поэтому предоставленная спецификация 25m, примерно 10t является специальным муниципальным проектом по просветам, а не универсальным решением 10kV по умолчанию. Ее можно рассматривать для паводкового просвета, дорожных пересечений, растительности или ограниченных коридоров, но она должна быть одобрена EFL или инженером лицензированного поставщика.

Q2: Какая конфигурация SOLARTODO рекомендуется для этого профиля Suva? Типовая конфигурация будет использовать примерно 98 конических стальных трубчатых моноопор на протяжении около 8km, двухцепную схему на 10kV, пролеты 80m, горячецинкованную сталь Q345, провод ACSR-70 массой 275kg/km, расстояние между фазами 0.8m, изоляторы 0.5m, просвет до земли 5m и ветровой класс 35m/s с фундаментами мелкого заложения.

Q3: Сколько обычно занимает развертывание в Suva? Плановый график обычно составляет 8-14 недель для обследования, проверки проекта и закупочной документации; 4-8 недель для изготовления и цинкования; 3-6 недель для морской перевозки и таможни; и 8-12 недель для фундаментов, монтажа, натяжки и ввода в эксплуатацию. Сильные осадки с January по April могут увеличить окна строительных работ.

Q4: Какое обслуживание требуется для прибрежных стальных трубчатых опор? Обслуживание должно включать ежегодный визуальный осмотр, проверки после циклонов, испытания непрерывности заземления, выборочную проверку момента затяжки болтов, осмотр арматуры проводов и проверку покрытия на участках, подверженных брызгам или соленому воздуху. Горячее цинкование снижает риск коррозии, но прибрежная влажность и осадки Suva означают, что царапины, зоны опорных плит и дренаж вокруг фундаментов следует проверять чаще, чем на внутренних трассах.

Q5: Как стальная трубчатая моноопора сравнивается с решетчатыми башнями на улицах Suva? Стальная трубчатая моноопора имеет меньшую площадь основания и более аккуратный городской профиль, чем решетчатая башня, что помогает на плотных улицах, в дорожных отводах и в коридорах рядом с портом. Решетчатые конструкции могут быть экономичны для длинных сельских пролетов, но эта продуктовая линия представляет собой именно коническую стальную трубчатую Power Transmission Tower, а не решетчатую, FRP, деревянную или бетонную конструкцию.

Q6: Какой ROI или срок окупаемости следует ожидать муниципалитету? ROI следует рассчитывать на основе предотвращенной замены, сокращения аварийного ремонта, улучшенного соблюдения просветов и снижения подверженности отключениям на протяжении 30-летнего расчетного срока службы. Поскольку это распределительная инфраструктура, а не солнечный актив, генерирующий выручку, окупаемость зависит от местной стоимости отключений, истории штормовых повреждений, стоимости организации движения и от того, предотвращает ли специальная опора 25m повторяющиеся работы по переносу или обеспечению просветов.

Q7: Предоставляет ли SOLARTODO цены EPC для Fiji? Да, SOLARTODO может рассчитать объемы FOB Supply, CIF Delivered или EPC Turnkey. Цены на уровне статьи намеренно не приводятся, потому что длина трассы, несущая способность грунта, толщина цинкования, размер анкерного каркаса, способ перевозки, доступ кранов и требования согласования EFL могут существенно изменить стоимость. Покупателям следует запросить официальное коммерческое предложение через /contact.

Q8: Какая гарантия подходит для этой продуктовой линии? Для объема EPC Turnkey заявленный уровень SOLARTODO включает 1-year warranty. Целевой физический расчетный срок службы составляет 30 лет, но гарантия, гарантии покрытия, запасная арматура и исключения по коррозии должны быть указаны в договоре закупки. Прибрежные проекты Suva должны определить интервалы осмотров и приемлемые процедуры ремонта цинкового покрытия до передачи объекта.

Q9: Какой тип фундамента подходит для предоставленной конфигурации Suva? Заданный фундамент — фундамент мелкого заложения с бетоном и анкерным каркасом. Для Suva важно исследование грунтов, поскольку прибрежная насыпь, насыщенная глина, дренажные каналы и подверженные паводкам обочины дорог могут изменить требования к креплению котлована и расчету несущей способности. Окончательные размеры фундаментов должны следовать конструктивным расчетам, проверкам на выдергивание, проверкам на опрокидывание и ветровому классу 35m/s.

Q10: На какие стандарты следует ссылаться инженерам? Предоставленная база стандартов — IEC 60826 и GB 50545, при этом Fiji Electricity Regulations 2019 и AS/NZS Wiring Rules используются для местного интерфейса электробезопасности. IEC 60826 поддерживает принципы надежностного расчета нагрузок воздушных линий, а нормы Fiji определяют местные системы электроснабжения, частоту 50Hz, обязанности по заземлению и требования к строительству воздушных линий.

Источники

1. World Meteorological Organization / Fiji Meteorological Service (2026): климатологические данные Suva указывают средние дневные максимальные температуры 26.5-31.0°C и месячные осадки до 391mm.
2. Fiji Bureau of Statistics (2026): Fiji Population Grid 2026 использует ячейки 100m x 100m на основе переписи 2017 и прогноза до 2026 для анализа Greater Suva.
3. Fiji Ports Corporation (2026): Port of Suva является главным международным шлюзом Fiji, имеет причал 492m и обрабатывает около 60% внешнеторговых грузов Fiji.
4. Energy Fiji Limited (2026): EFL отвечает за поддержание эффективного, экономичного электроснабжения, с тарифным надзором FCCC.
5. Government of Fiji / Electricity Regulations (2019): Fiji устанавливает системы 240V однофазные, 415/240V трехфазные, 50Hz AC, обязанности по заземлению и правила строительства воздушных линий.
6. IEC (2017): IEC 60826:2017 предоставляет критерии проектирования на основе надежности для нагрузок и прочности воздушных линий электропередачи.
7. IRENA (2026): Fiji ставит цель 100% возобновляемой электроэнергии к 2036 и нулевых чистых выбросов к 2050, повышая ценность устойчивых распределительных коридоров.

Развернутое оборудование

• 98 единиц × 25m коническая стальная трубчатая моноопора для двухцепной линии 10kV
• Горячецинкованная сталь Q345, примерно 10t/pole и 400kg/m
• Провод ACSR-70, 275kg/km, максимальное тяжение 22kN
• Кронштейны траверс с гирляндами изоляторов 0.5m и расстоянием между фазами 0.8m
• Фундамент мелкого заложения с бетонным анкерным каркасом
• Комплект заземления, ступени для подъема, птицезащита и виброгаситель
• Типовой пролет 80m на общей трассе примерно 8km
• Ветровой класс 35m/s и 30-летний расчетный срок службы
