تصميم خطوط الطاقة لظروف الطقس القاسية | SOLARTODO

17 أغسطس 2026Updated: 17 أغسطس 202617 min readتم التحقق من الحقائق
Cinn Song

Cinn Song

Founder & Chief Solutions Architect

تصميم خطوط الطاقة لظروف الطقس القاسية | SOLARTODO

يجمع تصميم خطوط الطاقة للطقس القاسي بين حالات الأحمال وفق IEC 60826، وفحوصات الجليد 15mm، والعمر الإنشائي 50-year، وأهداف التأريض 10-ohm لحماية ممرات النقل من الرياح، والجليد، والبرق، والفيضانات، والترهل الناتج عن الحرارة.

الملخص

يجمع تصميم خطوط الطاقة للطقس القاسي بين حالات الأحمال وفق IEC 60826، وفحوصات الجليد 15mm، والعمر الإنشائي 50-year، وأهداف التأريض 10-ohm لحماية ممرات النقل من الرياح، والجليد، والبرق، والفيضانات، والترهل الناتج عن الحرارة.

أهم النقاط

  • نمذجة 6-10 حالات أحمال حاكمة، بما في ذلك أقصى رياح، وجليد 15mm، وانقطاع الأسلاك، والتركيب، وسيناريوهات الوصول أثناء الفيضانات قبل الاختيار النهائي للبرج.
  • اختيار أعمدة فولاذية أحادية أو أبراج شبكية بارتفاع 30m-120m وفقًا للامتداد، وفئة الجهد، والتضاريس، وعرض ROW، ومتطلبات عمر التصميم 50-year.
  • التحقق من ترهل الموصل وسعته التيارية باستخدام IEEE 738-2023 عندما تؤثر درجة الحرارة المحيطة، والتسخين الشمسي، وسرعة الرياح، والتصنيفات الطارئة في الخلوص.
  • تحديد تأريض أقل من 10 ohms للممرات القياسية وأقل من 4 ohms في المناطق عالية البرق لتقليل مخاطر الانقطاع وتلف المعدات.
  • مقارنة الأعمدة الأحادية من حيث تقليل ازدحام الممر بنسبة 30-50% مقابل الأبراج الشبكية ذات قدرة تحميل أعلى على مسارات العمود الفقري 500kV-1000kV.
  • وضع ميزانية تكاليف EPC ضمن 3 مستويات: توريد FOB، وتسليم CIF، وEPC بنظام تسليم مفتاح، مع خصومات حجمية 5% و10% و15% عند 50 و100 و250 هيكلًا.
  • تقليل مخاطر دورة الحياة عبر اشتراط الجلفنة بالغمس الساخن، وشهادات المصنع، والتجميع التجريبي، وخطط الفحص والاختبار لكل حزمة فولاذية حرجة.
  • تخطيط الصيانة كل 12-24 شهرًا بعد العواصف أو الفيضانات أو أحداث الجليد للحفاظ على الخلوصات، والمسامير، والأساسات، والتأريض ضمن حدود شركة المرافق.

تصميم خطوط الطاقة للطقس القاسي من أجل نقل مرن

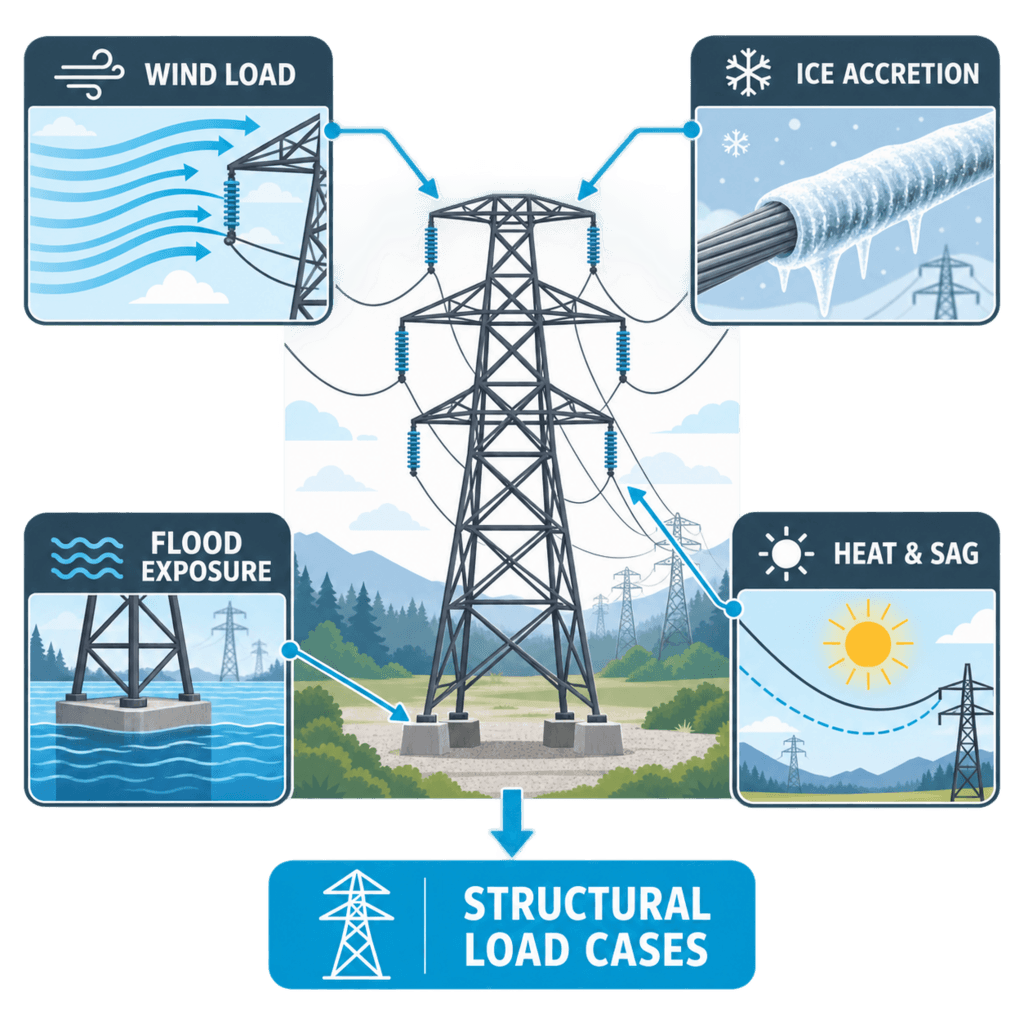

تصميم خطوط الطاقة لظروف الطقس القاسية | SOLARTODO — مخطط معلوماتي 1

يحمي تصميم خطوط الطاقة للطقس القاسي ممرات 45kV-1000kV من خلال دمج فحوصات الرياح، والجليد، والفيضانات، والحرارة، والبرق، وانقطاع الأسلاك ضمن نموذج موثوقية واحد بعمر 50-year.

بالنسبة لشركات المرافق، ومقاولي EPC، والمطورين الصناعيين، لم تعد المشكلة مقتصرة على نمو ذروة الطلب فقط. يجب أن تتحمل أصول النقل الأعاصير المدارية، والأعاصير، وحرارة الصحارى، والفيضانات المفاجئة، ودخان حرائق الغابات، والضباب الملحي، والجليد غير المعتاد، مع الحفاظ في الوقت نفسه على الخلوص الكهربائي وقدرة النقل الطارئة. ووفقًا لـ IEA (2023)، يجب على العالم إضافة أو تجديد أكثر من 80 million km من الشبكات بحلول 2040، ما يجعل التصميم المرن قضية مشتريات بقدر ما هو قضية هندسية.

يوفر IEC 60826:2017 الإطار الأساسي لمتطلبات التحميل والقوة لخطوط النقل الهوائية باستخدام مبادئ قائمة على الموثوقية للخطوط 45kV وما فوق. وهذا مهم لأن العمود أو البرج لا يمكن اختياره بناءً على الجهد والارتفاع فقط. يجب أن تحدد قاعدة التصميم الصحيحة فترات التكرار، وضغط الرياح، وفئة التضاريس، وسماكة الجليد، وشد الموصل، ورفع الأساسات، وحدود قابلية الخدمة المسموح بها.

في مشاريع أبراج الطاقة من SOLARTODO، يبدأ نقاش التصميم عادةً ببيانات مناخ المسار، وفئة الجهد، والامتداد، وعائلة الموصلات، وملف التربة، وإمكانية الوصول للصيانة. قد يكون عمود أحادي مخروطي 30m 110kV مناسبًا لممرات أطراف المدن ذات امتدادات 250m وافتراضات جليد 15mm، بينما قد يلزم برج شبكي مماسي UHVDC بارتفاع 120m 1000kV لامتدادات 600m وموصلات 8-bundle ACSR_900. تعتمد الإجابة الصحيحة على التحميل الموثق، لا على مظهر الكتالوج.

تذكر وكالة الطاقة الدولية أن هناك حاجة إلى 'شبكات أكبر وأقوى وأذكى' من أجل انتقالات الطاقة النظيفة. عمليًا، تعني الأقوى احتياطيًا أعلى ضد الرياح والأحمال الطولية؛ وتعني الأذكى حساسات أفضل، وعمليات تفتيش رقمية، وتصنيفات معدلة حسب الطقس؛ وتعني الأكبر سعة كافية للممر والهياكل لربط توليد الطاقة المتجددة دون إنشاء نقاط ضعف جديدة.

أساس التصميم الفني وحالات أحمال الطقس القاسي

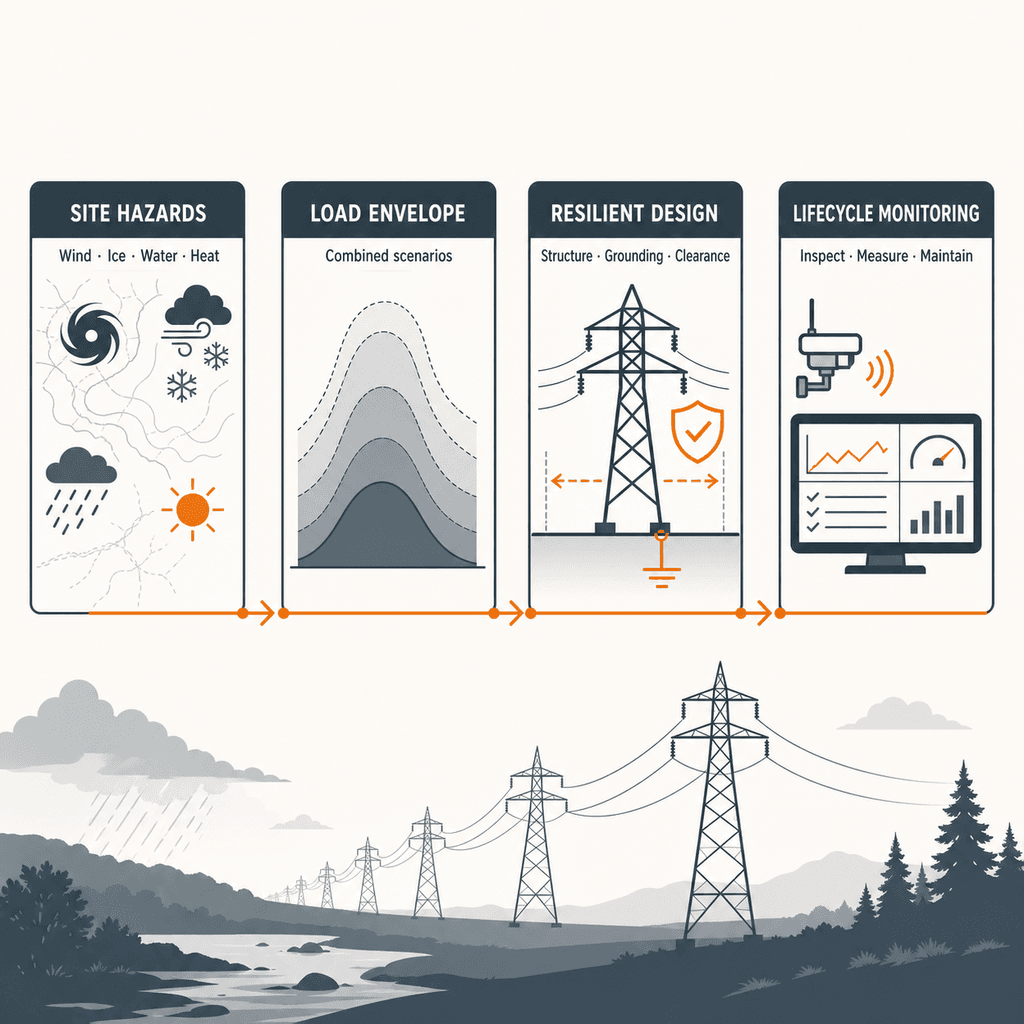

تصميم خطوط الطاقة لظروف الطقس القاسية | SOLARTODO — مخطط معلوماتي 2

يجب أن يتضمن أساس التصميم القابل للتمويل ما لا يقل عن 6-10 تركيبات أحمال تغطي الرياح، وجليد 15mm، وترهل الحرارة، والبرق، والفيضانات، والتعرض الزلزالي، والموصلات المقطوعة.

يبدأ تصميم الطقس القاسي بتصنيف المناخ. يجب على المهندسين تحديد سرعة الرياح الأساسية، واستجابة الهبات، والتضخيم الطبوغرافي، وسماكة الجليد الشعاعية، ودرجات حرارة الموصل الدنيا والعظمى، وشدة التلوث، وفئة التآكل، ومنسوب الفيضان، وكثافة ومضات البرق الأرضية حيث تتوفر البيانات. يلاحظ IEC 60826 أن المعايير الوطنية يجب أن تضع البيانات المناخية المحلية للتطبيق، لذلك فإن استخدام حمل كتالوج عام دون تحقق من المسار يعد خطأً شائعًا في المشتريات.

عادةً ما يكون حمل الرياح هو الحالة العرضية الحاكمة لكل من الأعمدة الأحادية والأبراج الشبكية. في المناطق الساحلية أو المعرضة للأعاصير، قد يكون التصميم الحاكم هو أقصى رياح على الهيكل إضافة إلى الرياح على الموصلات والعوازل. بالنسبة لعمود أحادي 110kV، يمكن أن يحدد ذلك قطر العمود، وسماكة الجدار، وتصميم صفيحة القاعدة، ومسامير التثبيت، وعزم انقلاب الأساس. بالنسبة لهياكل 500kV-1000kV الشبكية، يمكن أن تهيمن الرياح على حزم الموصلات العريضة والأذرع المتقاطعة على استخدام الأعضاء.

ينشئ حمل الجليد نمط فشل مختلفًا. يزيد افتراض الجليد الشعاعي 15mm الوزن الرأسي للموصل ويمكن أن يزيد مساحة الرياح العرضية عند دمجه مع حالات الرياح على الجليد. يمكن أن يؤدي التساقط غير المتوازن إلى أحمال طولية غير متوازنة، خصوصًا قرب أبراج الزوايا، وهياكل النهاية الميتة، ومعابر الأنهار، وخطوط القمم المكشوفة. للمشتريات، يجب على المشترين طلب شجرة تحميل تفصل بوضوح بين الشد اليومي، وأقصى رياح، والجليد فقط، والرياح مع الجليد، والتركيب، وحالات انقطاع الأسلاك.

تعد الحرارة أيضًا حالة تصميم للطقس القاسي. ووفقًا لـ IEEE 738-2023، يربط حساب تيار الموصل ودرجة حرارته درجة حرارة الموصل الهوائي العاري بالتيار الكهربائي وظروف الطقس. عندما ترتفع درجة الحرارة المحيطة وتنخفض سرعة الرياح، يزداد ترهل الموصلات، مما يقلل خلوص الطرق، والسكك الحديدية، والغطاء النباتي، والأرض. بالنسبة لخطوط ربط الطاقة المتجددة، يمكن للتصنيفات الديناميكية أو المعدلة حسب البيئة أن تحسن الاستفادة، ولكن فقط إذا ظل الترهل، وحدود التلدين، والامتثال للخلوص ضمن نطاق تصميم شركة المرافق.

يجب تصميم البرق والتأريض كنظام واحد لا كملحق. الهدف الشائع هو مقاومة قدم أقل من 10 ohms لهياكل النقل القياسية وأقل من 4 ohms في المناطق عالية البرق، مدعومة بموصلات counterpoise، وقضبان التأريض، واختبارات مقاومة التربة النوعية. يمكن أن يوفر OPGW التدريع واتصالات الألياف في أصل واحد، لكن زاوية التدريع، وهندسة البرج، وجودة التأريض تحدد أداء الانقطاع الفعلي.

الهياكل والموصلات والأساسات والمواد

تعتمد مرونة النقل على مواءمة هياكل 30m-120m، وموصلات ACSR-240 إلى ACSR_900، والفولاذ المجلفن، والأساسات مع أحمال الطقس والتربة المثبتة.

اختيار الهيكل هو مفاضلة بين الواجب الميكانيكي، وحق المرور، والنقل، وسرعة التركيب، وفحص دورة الحياة. تقلل الأعمدة الأحادية الفولاذية الأنبوبية البصمة والازدحام البصري، غالبًا بنسبة 30-50% مقارنة بالهياكل الشبكية المماثلة في الممرات الحضرية المقيدة. تظل الأبراج الشبكية أكثر اقتصادية للأحمال العالية جدًا، والامتدادات الطويلة، ونقاط الزوايا الرئيسية، ومسارات UHV حيث يبرر حجم حزمة الموصلات وهندسة الخلوص حمولة الفولاذ.

بالنسبة لخطوط أطراف المدن 110kV، غالبًا ما يكون العمود الأحادي الفولاذي المخروطي 30m مع امتداد تصميم 250m، ودائرة 1، وموصلات ACSR-240، وOPGW اختياريًا عمليًا. أما بالنسبة لممرات 1000kV UHVDC، فإن برجًا شبكيًا مماسيًا 120m مع دائرة 1، و8 موصلات فرعية لكل طور، وموصلات ACSR_900، وامتدادات 600m يمثل فئة هندسية مختلفة. كلاهما يمكن أن يكون مرنًا، لكنهما يحلان مشكلات مختلفة.

عامل التصميمعمود أحادي مخروطي 110kVبرج شبكي 1000kV UHVDCالأثر في الطقس القاسي
الارتفاع النموذجي30m120mتحتاج الهياكل الأعلى إلى تحكم أقوى في الرياح والانحراف
امتداد التصميم250m600mتزيد الامتدادات الأطول تأرجح الموصل، والترهل، والحمل الطولي
أساس الموصلACSR-240حزمة 8 x ACSR_900تتطلب الحزم الأكبر مخمدات مباعدة وتحكمًا في الكورونا
نوع الهيكلعمود أحادي فولاذي أنبوبيشبكة فولاذية ثقيلةتقلل الأعمدة الأحادية ROW؛ وتتعامل الشبكية مع أحمال UHV الثقيلة
حالة الجليد الأساسيةجليد شعاعي 15mmجليد شعاعي 15mmيؤثر الجليد في الحمل الرأسي ومخاطر التساقط غير المتوازن
هدف التأريضأقل من 10 ohms، أو 4 ohms في مناطق البرق العاليأقل من 10 ohms، أو 4 ohms في مناطق البرق العاليتحسن المقاومة الأقل أداء البرق
عمر التصميم50 years50 yearsيجب أن تتوافق الطلاءات، والتعب، وتخطيط الصيانة مع عمر الأصل
الدور النموذجيتعزيز أطراف المدنعمود فقري لنقل القدرة بالجملةيجب أن تطابق مواصفات المشتريات أهمية المسار

تتطلب الموصلات تحققًا ميكانيكيًا وحراريًا. قد يكون ACSR-240 كافيًا للعديد من مغذيات 110kV، بينما تدعم ACSR_900 وتكوينات 8-bundle نقل UHVDC. يجب أن تشمل المعدات مخمدات اهتزاز، ومخمدات مباعدة، وقرون قوسية، وحلقات كورونا، وسلاسل عوازل مختارة حسب الجهد، وفئة التلوث، وتأرجح الرياح، ومسافة الزحف. يمكن للعوازل المركبة تقليل وزن المناولة بنحو 30-70% مقارنة بالخزف، لكن يجب على المشترين مع ذلك تقييم التقادم، ومقاومة التتبع، وقبول شركة المرافق المحلية.

غالبًا ما يكون تصميم الأساسات هو الموضع الذي تفشل فيه ميزانيات الطقس القاسي. قد تحتاج السهول الفيضية إلى خوازيق أعمق، وحماية من النحر، ومنصات وصول مرتفعة. تزيد التربة اللينة مخاطر الهبوط وقد تتطلب مجموعات خوازيق أو قواعد محسنة. قد تقلل التضاريس الصخرية أعمال الحفر لكنها تزيد تعقيد التثبيت. لكل عائلة هياكل، توصي SOLARTODO بتقارير جيوتقنية، واختبارات مقاومة التربة النوعية، وبيانات منسوب الفيضان، ورسومات الأساسات قبل التسعير النهائي لـ EPC.

يجب تحديد المواد مع أدلة فحص. تدعم الجلفنة بالغمس الساخن حماية طويلة من التآكل، لكن يجب أن تتوافق سماكة الطلاء مع شدة الغلاف الجوي، والتعرض للملح، والتلوث الصناعي، وفترة الصيانة. تتضمن حزمة QA القابلة للدفاع عنها شهادات مصانع الفولاذ، وشهادات الجلفنة، ووثائق درجة المسامير، ومؤهلات إجراءات اللحام حيثما تنطبق، والفحص البعدي، وسجلات التجميع التجريبي، وقوائم التعبئة للرقابة على التصدير.

تحليل استثمار EPC وهيكل التسعير

يجب أن يفصل تسعير EPC بين توريد FOB، وتسليم CIF، والإنشاء بنظام تسليم مفتاح، مع خصومات حجمية 5% عند 50 وحدة، و10% عند 100، و15% عند 250.

يشمل التسليم بنظام EPC تسليم مفتاح الهندسة الخاصة بالمسار، وتصميم البرج أو العمود، والمشتريات، والتصنيع، والجلفنة، والفحص في المصنع، وتغليف التصدير، وتنسيق الشحن، والأعمال المدنية، وبناء الأساسات، والنصب، ودعم شد الموصلات، والتأريض، والاختبار، ووثائق التسليم. بالنسبة لمشاريع الطقس القاسي، يجب أن يشمل نطاق EPC أيضًا التحقق من بيانات المناخ، والمراجعة الجيوتقنية، وتخطيط قابلية الإنشاء، وقطع الغيار، وإجراءات الفحص بعد العواصف.

يساعد هيكل التسعير ثلاثي المستويات فرق المشتريات على مقارنة العروض دون الخلط بين توريد المصنع والتكلفة المركبة. يغطي توريد FOB الهياكل الفولاذية، والمسامير، والملحقات الأساسية، والرسومات، ووثائق الفحص، وتغليف التصدير عند جانب التصنيع. يضيف تسليم CIF الشحن الدولي والتأمين إلى ميناء الوجهة. يشمل EPC تسليم مفتاح الأعمال المدنية المحلية، والنصب، وشد الموصلات، والاختبار، ودعم التشغيل، وإدارة المشروع، لذلك فهو المستوى الوحيد الذي يعكس تكلفة الممر المركبة فعليًا.

بالنسبة لعمود أحادي مخروطي 30m 110kV، غالبًا ما يكون نطاق EPC مركبًا عمليًا USD 20,000-30,000 لكل موضع عمود، اعتمادًا على عمق الأساس، وطرق الوصول، والتأريض، واختيار العوازل، ومعدات الموصلات. بالنسبة للأبراج الشبكية الكبيرة UHV، يمكن أن تصل كتلة الفولاذ تقريبًا إلى 180-260 tons لكل برج حسب منطقة الرياح، والامتداد، وهندسة الحزمة. عند معيار فولاذ زاوية مجلفن Q420 قريب من USD 1,400 لكل ton، يمكن للهيكل الفولاذي العلوي وحده أن يمثل USD 252,000-364,000 قبل المعدات والأعمال المدنية.

مستوى التسعيريشملالأنسب لـنقطة انتباه المشتريات
توريد FOBالهياكل، والمسامير، والرسومات، والتعبئة، وQA المصنعالمشترون الذين لديهم لوجستيات ومركبون خاصون بهميستثني الشحن البحري، والرسوم، وأعمال الموقع
تسليم CIFنطاق FOB إضافة إلى الشحن والتأمين إلى الميناءالمستوردون وEPCs الذين يديرون النصب المحليتأكيد الميناء، وIncoterms، ومسؤولية التفريغ
EPC تسليم مفتاحالهندسة، والتوريد، والتسليم، والأعمال المدنية، والنصب، والاختبارشركات المرافق والمطورون الذين يحتاجون إلى تسليم من نقطة واحدةيتطلب افتراضات المسار، والتربة، والتصاريح، والعمالة المحلية

يجب التفاوض على تسعير الحجم مبكرًا لأن عائلات الأبراج تتكرر على طول المسار. يمكن لـ SOLARTODO توجيه خصومات إرشادية 5% للهياكل 50+، و10% للهياكل 100+، و15% للهياكل 250+ عندما تكون التصاميم، ودرجات الفولاذ، والمعدات موحدة. تكون شروط الدفع عادةً 30% T/T كدفعة مقدمة إضافة إلى 70% مقابل بوليصة الشحن، أو 100% L/C عند الاطلاع للمشترين المؤهلين.

يقاس ROI بتكلفة الانقطاعات المتجنبة، وانخفاض تكرار الإصلاح، وتسريع التصاريح، وتقليل أثر الأراضي، وتحسين توافر الممر. قد يقلل العمود الأحادي الذي يخفض بصمة الأساس بنسبة 30-50% تكاليف الاستحواذ الحضري وإعادة الوضع. وقد يتجنب تصميم شبكي أقوى سلاسل فشل مكلفة أثناء الأعاصير أو أحداث الجليد. بالنسبة للمشاريع الكبيرة فوق USD 1,000K، يمكن لـ SOLARTODO دعم مناقشات تمويل المشاريع عبر عرض أسعار غير متصل قائم على الاستفسار. تواصل عبر [email protected] للحصول على تسعير EPC، والجداول الفنية، ومراجعة التمويل.

التطبيقات ودليل الاختيار وقائمة تدقيق المشتريات

استخدم تصميم الخطوط للطقس القاسي لروابط الطاقة المتجددة 66kV-1000kV، ومغذيات أطراف المدن، والمناطق الصناعية، والشبكات الساحلية، والسهول الفيضية، والصحارى، وممرات العمود الفقري UHV.

أكثر حالات الاستخدام شيوعًا هي خطوط إخلاء الطاقة المتجددة، وامتدادات الخروج من المحطات الفرعية، ومغذيات المناطق الصناعية، وإمداد الطاقة للتعدين، وتعزيز النقل الساحلي، وممرات نقل القدرة بالجملة لمسافات طويلة. ووفقًا لـ IRENA (2024)، تعد البنية التحتية واحدة من ثلاث ركائز ذات أولوية لإعادة مواءمة انتقال الطاقة مع الأهداف المناخية. وهذا يجعل مرونة الخطوط ضرورية لدمج الطاقة الشمسية والرياح، وليس مجرد شأن لصيانة الشبكة.

توصي SOLARTODO عادةً بالأعمدة الأحادية عندما يكون حق المرور مقيدًا، أو يكون الأثر البصري مهمًا، أو تكون طرق الوصول ضيقة، أو تكون موافقة البلدية حساسة. وتوصى الأبراج الشبكية عندما تكون لدى المشروع امتدادات طويلة، أو حزم موصلات ثقيلة، أو أحمال زاوية عالية، أو معابر أنهار، أو جهد UHV، أو أحمال رياح وجليد شديدة. المسارات الهجينة شائعة: أعمدة أحادية قرب المحطات الفرعية وأطراف المدن، وأبراج شبكية عبر التضاريس المفتوحة، وهياكل نهاية ميتة أثقل عند نقاط الزوايا الحرجة.

يجب أن يتبع الاختيار قائمة تدقيق منضبطة:

  • تأكيد فئة الجهد، وطول المسار، والامتداد المستهدف، وعدد الدوائر، ونوع الموصل.
  • جمع سجلات مناخية لمدة 30-year أو أكثر حيثما تتوفر للرياح، والجليد، ودرجة الحرارة، والفيضانات، والتعرض للبرق.
  • تحديد مستوى الموثوقية، وعمر التصميم، وفترة التكرار، وافتراضات الوصول للصيانة.
  • تشغيل فحوصات الترهل والشد والخلوص عند أقصى درجة حرارة تشغيل وتيار طارئ.
  • مواءمة نوع الأساس مع قدرة التحمل، والرفع، والانقلاب، ونحر الفيضانات، ومقاومة التربة النوعية.
  • اشتراط وثائق QA لدرجة الفولاذ، والجلفنة، والمسامير، والعوازل، وOPGW، وملحقات الموصلات.
  • مقارنة تكلفة دورة الحياة، وليس سعر فولاذ FOB فقط، لأن مخاطر الانقطاع ونطاق الأساسات يمكن أن يسيطرا على TCO.

تذكر الوكالة الدولية للطاقة المتجددة أن 'التقنيات، لا الوقود، هي محور نظام الطاقة الجديد.' بالنسبة لمشتري النقل، يعني ذلك أن الأبراج، والموصلات، والحساسات، والأساسات، والتصنيفات الرقمية يجب أن تعامل كبنية تحتية استراتيجية. تصميم الطقس القاسي هو الطبقة الهندسية التي تبقي توليد الطاقة المتجددة متصلًا عندما يزداد الضغط المناخي.

الأسئلة الشائعة

يتطلب تصميم خطوط الطاقة للطقس القاسي عادةً 8-12 إجابات مشتريات تغطي حالات الأحمال، والهياكل، والموصلات، والتكلفة، ونطاق EPC، والصيانة، والمعايير.

س: ما هو تصميم خطوط الطاقة للطقس القاسي؟ ج: تصميم خطوط الطاقة للطقس القاسي هو العملية الهندسية المستخدمة للحفاظ على موثوقية الخطوط الهوائية أثناء الرياح، والجليد، والحرارة، والفيضانات، والبرق، وأحداث الموصلات غير الطبيعية. وهو يحدد حالات الأحمال، وقوة الهياكل، وترهل الموصلات، والتأريض، والأساسات، وافتراضات الصيانة لعمر مستهدف، عادةً 50 years لأصول النقل.

س: ما المعايير التي يجب استخدامها لأحمال الطقس على خطوط النقل الهوائية؟ ج: يعد IEC 60826:2017 المرجع الدولي الأساسي لتحميل خطوط النقل الهوائية ومعايير القوة باستخدام تصميم قائم على الموثوقية. قد يطبق المهندسون أيضًا ASCE 10-15 للهياكل الشبكية الفولاذية، وIEEE 738-2023 لدرجة حرارة الموصل والسعة التيارية، وأكواد الشبكة المحلية لمتطلبات الرياح، والجليد، والخلوص، والسلامة القانونية.

س: ما مقدار حمل الجليد الذي يجب أخذه في الاعتبار في تصميم الخط؟ ج: حمل الجليد خاص بالمسار، لكن الجليد الشعاعي 15mm هو خط أساس شائع للعديد من مواصفات النقل في المناطق المعتدلة وشبه المدارية. قد تتطلب الممرات الجبلية القاسية، أو أمطار التجمد، أو المرتفعات افتراضات أثقل. يجب على فرق المشتريات طلب حالات منفصلة للجليد فقط، والرياح مع الجليد، وتساقط الجليد غير المتوازن قبل اعتماد عائلات الأبراج.

س: متى يجب على شركة المرافق اختيار الأعمدة الأحادية بدلًا من الأبراج الشبكية؟ ج: اختر الأعمدة الأحادية الفولاذية عندما يكون حق المرور ضيقًا، أو يكون الأثر البصري مهمًا، أو يحتاج مسار 110kV-220kV على أطراف المدينة إلى أساسات مدمجة ونصب أسرع. اختر الأبراج الشبكية للأحمال الأثقل، والامتدادات الطويلة، وزوايا الخط الرئيسية، وممرات 500kV-1000kV. يمكن للأعمدة الأحادية تقليل ازدحام الممر بنحو 30-50%.

س: كيف تؤثر الحرارة القاسية في الموصلات الهوائية؟ ج: تزيد الحرارة القاسية درجة حرارة الموصل وترهله، مما يمكن أن يقلل خلوص الأرض، والطرق، والسكك الحديدية، والغطاء النباتي. يوفر IEEE 738-2023 الطريقة المقبولة لحساب سلوك تيار الموصل ودرجة حرارته تحت ظروف الطقس. يجب على المهندسين التحقق من التصنيفات العادية والطارئة مقابل أقصى درجة حرارة للموصل وحدود الترهل المسموح بها.

س: ما مقاومة التأريض التي يجب تحديدها للخطوط المعرضة للعواصف؟ ج: الهدف العملي للتأريض هو أقل من 10 ohms لهياكل النقل القياسية وأقل من 4 ohms في المناطق عالية البرق. يجب أن تعكس القيمة النهائية مقاومة التربة النوعية، وكثافة البرق، وفئة الجهد، وتصميم سلك الحماية، وممارسة شركة المرافق. قد تكون موصلات counterpoise والقضبان الأعمق مطلوبة في التربة الصخرية أو الجافة.

س: ماذا يشمل تسليم EPC بنظام تسليم مفتاح لمشاريع خطوط الطاقة؟ ج: يشمل تسليم EPC بنظام تسليم مفتاح الهندسة، والمشتريات، والتصنيع، واللوجستيات، والأساسات، والنصب، ودعم شد الموصلات، والتأريض، والاختبار، ووثائق التسليم. بالنسبة لخطوط الطقس القاسي، يجب أن يشمل أيضًا مراجعة بيانات المناخ، والتحقق الجيوتقني، وتخطيط الوصول أثناء العواصف، وفحص QA، وإرشادات الصيانة بعد الحدث. توفر SOLARTODO عروض أسعار غير متصلة قائمة على الاستفسار، لا دفعًا عبر سوق إلكتروني.

س: كيف يجب على المشترين مقارنة أسعار FOB وCIF وEPC؟ ج: يغطي تسعير FOB توريد المصنع، وتغليف التصدير، والوثائق؛ ويضيف CIF الشحن البحري والتأمين إلى ميناء الوجهة؛ ويضيف EPC تسليم مفتاح الأعمال المدنية، والنصب، والاختبار، وإدارة المشروع. يجب ألا يقارن المشترون سعر فولاذ FOB بتكلفة EPC المركبة. يمكن لـ SOLARTODO تسعير المستويات 3 كلها بعد توفر بيانات المسار والأحمال.

س: ما شروط الدفع والتمويل النموذجية؟ ج: عادةً ما تكون شروط الدفع القياسية 30% T/T كدفعة مقدمة إضافة إلى 70% مقابل بوليصة الشحن، أو 100% L/C عند الاطلاع للمشترين المؤهلين. بالنسبة للمشاريع الكبيرة فوق USD 1,000K، قد يتوفر التمويل بعد مراجعة النطاق الفني، وتأهيل المشتري، وموقع المشروع، وجدول التسليم. تواصل عبر [email protected] للتقييم.

س: كم مرة يجب فحص أصول النقل المصممة للطقس القاسي؟ ج: عادةً ما تتم جدولة الفحص الروتيني كل 12-24 شهرًا، مع فحوصات إضافية بعد الأعاصير، أو الجليد الشديد، أو الفيضانات، أو حرائق الغابات، أو تجمعات البرق. يجب على الفرق فحص إحكام المسامير، والتآكل، والعوازل، والمخمدات، وتلف الموصل، واستقامة البرج، وتشققات الأساسات، والتعرية، واستمرارية التأريض. قد تبرر المعابر الحرجة استخدام الحساسات أو التفتيش بالطائرات المسيّرة.

س: ما الوثائق التي يجب طلبها قبل اعتماد المشتريات؟ ج: يجب على المشترين طلب تقرير أساس التصميم، وشجرة التحميل، وحسابات الترهل والشد، ورسومات الهياكل، وافتراضات الأساسات، وشهادات المواد، وشهادات الجلفنة، ومواصفات المسامير، ونشرات بيانات العوازل، وتفاصيل OPGW، وخطة QA، وقائمة التعبئة، ودليل التركيب. بالنسبة لممرات الطقس القاسي، اطلب أيضًا أدلة مناخ المسار والمدخلات الجيوتقنية.

س: هل يمكن ترقية الخطوط القائمة للطقس القاسي بدلًا من إعادة بنائها؟ ج: يمكن أحيانًا رفع تصنيف الخطوط القائمة أو تعزيزها، لكن فقط بعد تقييم إنشائي، ومراجعة الأساسات، وفحوصات خلوص الموصل، وفحص التآكل. يذكر IEC 60826 أن العديد من المفاهيم يمكن أن تعالج تجديد الخطوط القائمة، وترقيتها، ورفع تصنيفها. إذا كانت الأبراج القديمة تفتقر إلى قوة احتياطية، فقد يكون الاستبدال الانتقائي أكثر أمانًا من ترقيات الموصل فقط.

المراجع

  1. IEC 60826 (2017): معايير تصميم خطوط النقل الهوائية؛ يحدد متطلبات التحميل والقوة للخطوط الهوائية 45kV وما فوق. https://webstore.iec.ch/en/publication/33148
  2. IEEE 738 (2023): معيار حساب علاقة التيار بدرجة الحرارة للموصلات الهوائية العارية تحت التيار الكهربائي وظروف الطقس. https://standards.ieee.org/ieee/738/10207/
  3. ASCE 10-15 (2015): تصميم هياكل النقل الفولاذية الشبكية؛ مستخدم على نطاق واسع للموثوقية الإنشائية وتصميم الأعضاء في الأبراج الشبكية الفولاذية.
  4. IEA (2023): شبكات الكهرباء وانتقالات الطاقة الآمنة؛ يذكر أنه يجب إضافة أو تجديد أكثر من 80 million km من الشبكات بحلول 2040. https://www.iea.org/reports/electricity-grids-and-secure-energy-transitions
  5. IEA (2025): بناء شبكة النقل المستقبلية؛ يبرز نمو الطلب العالمي على الكهرباء بالقرب من 4% سنويًا حتى 2027. https://www.iea.org/reports/building-the-future-transmission-grid/executive-summary
  6. IRENA (2024): آفاق انتقالات الطاقة العالمية 2024؛ يحدد البنية التحتية كركيزة أساسية لمسار انتقال 1.5 C. https://www.irena.org/publications/2024/Nov/World-Energy-Transitions-Outlook-2024
  7. CIGRE Technical Brochure 178 (2001): التصميم الاحتمالي لخطوط النقل الهوائية؛ يستشهد به IEC 60826 لمفاهيم الموثوقية وطرق التحميل المناخي.

الخلاصة

يجب أن يجمع تصميم خطوط الطاقة للطقس القاسي بين عمر إنشائي 50-year، و6-10 حالات أحمال، وفحوصات ترهل IEEE 738، وتأريض أقل من 10-ohm قبل اعتماد المشتريات.

الخلاصة الأساسية: بالنسبة لممرات 66kV-1000kV، توصي SOLARTODO باختيار نوع البرج، وحزمة الموصلات، والأساس، ومستوى EPC فقط بعد التحقق من بيانات الرياح، والجليد، والحرارة، والفيضانات، والبرق الخاصة بالمسار. يقلل هذا النهج التعرض للانقطاعات، ويحسن التحكم في تكلفة دورة الحياة، ويمنح مشتري B2B أساسًا قابلًا للدفاع للمقارنة الفنية والتجارية.
