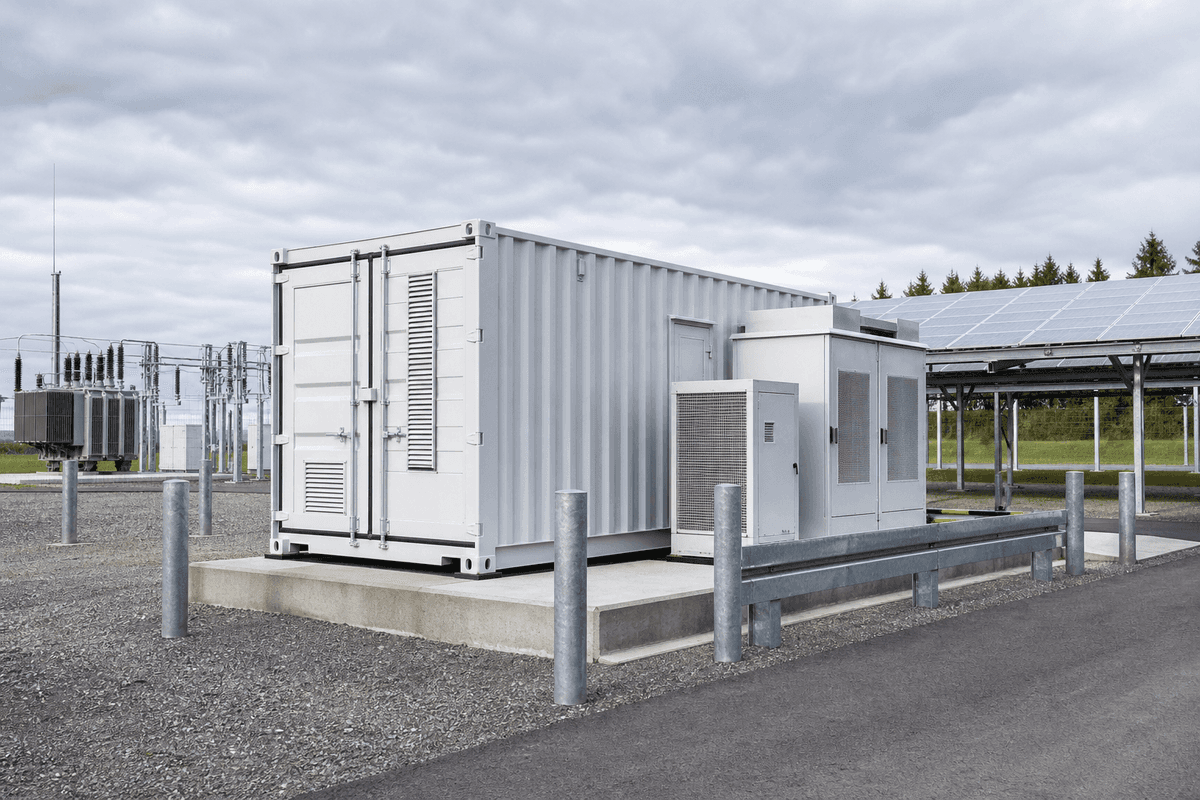

1MWh حاوية C&I أربيترج LFP — 500kW نظام BESS على نطاق الشبكة لأرباح الطاقة حسب الوقت
الميزات الرئيسية
- 1,000 kWh سعة قابلة للاستخدام عند 500 kW طاقة مستمرة في حاوية ISO بطول 20 قدم — كثافة الطاقة 500 Wh لكل قدم خطية من طول الحاوية
- خلايا LFP برزماتية مصنفة لأكثر من 6,000 دورة كاملة عند 90% عمق تفريغ، مع احتفاظ بسعة >=80%، مما يوفر عمر بطارية وظيفي يتجاوز 8 سنوات تحت واجب أربيترج بدورتين في اليوم
- كفاءة نظامية للرحلة العكسية >=92% مع PCS قائم على SiC يحقق >=96.5% كفاءة تحويل وفقًا لمعيار IEEE 1547-2018، مما يقلل من خسائر الطاقة في كل دورة أربيترج
- نظام إخماد حرائق ثلاثي المستويات (كشف الغاز + رشاش مسبق + غمر وكيل نظيف) معتمد وفقًا لمعيار UL 9540A:2023 وNFPA 855:2023، مع غلاف مقاوم للحريق من فولاذ كورتن بسمك 3 مم EI 60
- نظام EMS محسن باستخدام MILP يولد حوالي 109,500 دولار أمريكي سنويًا من الإيرادات الإجمالية للأرباح عند انتشار 0.15 دولار أمريكي/kWh، مستهدفًا فترة استرداد بسيطة تبلغ حوالي 2.5 سنوات عند تكلفة النظام في المنتصف
- تقلل التكامل المصنع القابل للتوصيل والتشغيل من فترة التشغيل في الموقع إلى 3-5 أيام عمل؛ مؤهل زلزاليًا وفقًا لمعيار IEEE 693-2018 مستوى الأداء المعتدل للنشر العالمي
الوصف
حاوية SOLARTODO 1MWh C&I Arbitrage LFP هي نظام تخزين طاقة بطارية متكامل بالكامل على نطاق الشبكة، مصمم خصيصًا لتطبيقات التحكيم في الطاقة التجارية والصناعية (C&I). يتم احتواء النظام داخل حاوية شحن ISO قياسية بطول 20 قدم، ويقدم سعة قابلة للاستخدام nominal تبلغ 1,000 kWh مع تصنيف طاقة مستمر يبلغ 500 kW، مما يمكّن المشغلين من تنفيذ دورتين كاملتين للشحن والتفريغ يوميًا واستغلال الفروقات في تعريفة الكهرباء حسب وقت الاستخدام (ToU) بشكل منهجي. مع كفاءة جولة-رحلة على مستوى النظام تتجاوز 92% وعمر دورة يزيد عن 6,000 دورة كاملة عند عمق تفريغ (DoD) بنسبة 90%، تم تصميم هذه المنصة خصيصًا لتوليد إيرادات التحكيم عالية التردد على مدى عمر تقويمي يزيد عن 15 عامًا.
يتم دمج خلايا فوسفات الحديد الليثيوم (LFP) في حاويات ألمنيوم — الكيمياء المفضلة للتخزين الثابت بسبب استقرارها الحراري الفطري، وغياب خطر الانفجار الحراري، وطول عمرها الافتراضي مقارنةً بخيارات NMC أو NCA. جميع الأنظمة الفرعية — وحدات البطارية، نظام إدارة البطارية (BMS)، نظام تحويل الطاقة (PCS)، التبريد السائل، إخماد الحرائق، وبرامج إدارة الطاقة (EMS) — يتم تجميعها واختبارها وتكليفها في المصنع كوحدة واحدة قابلة للتوصيل والتشغيل، مما يقلل من وقت التركيب في الموقع إلى أقل من 2-3 أيام من التسليم.
في قلب النظام توجد خلايا LFP برزمية كبيرة الحجم محاطة بأغلفة مصنوعة بدقة من الألمنيوم. توفر كيمياء LFP (LiFePO4)، المعتمدة بموجب IEC 62619:2022 للتطبيقات الثابتة، منحنى جهد تفريغ مسطح بين 3.2 فولت و3.4 فولت nominal، وكثافة طاقة جاذبية تبلغ حوالي 160-180 Wh/kg على مستوى الخلية، واستقرار هيكلي فطري لشبكة فوسفات الأوليفين التي تقضي على وضع فشل إطلاق الأكسجين المسؤول عن الانفجار الحراري في الكيميائيات القائمة على الكوبالت. تشمل المواصفات على مستوى الخلية جهدًا nominal يبلغ 3.2 فولت، وسعة تتراوح بين 280-320 Ah لكل خلية، ومقاومة داخلية تقل عن 0.25 mOhm. على مستوى النظام، يعمل ناقل التيار المستمر عند جهد nominal يبلغ 768 فولت DC، مما يقلل من مقاطع الكابلات ويقلل من الخسائر المقاومة عبر سلسلة البطارية. تظهر اختبارات عمر الدورة وفقًا لمعيار IEC 62660-1 الاحتفاظ بـ >=80% من السعة المقدرة بعد 6,000 دورة بمعدل 1C و25°C.
يحقق نظام تحويل الطاقة ثنائي الاتجاه كفاءة تحويل قصوى تبلغ >=96.5% وفقًا لمعيار IEEE 1547-2018، باستخدام تكنولوجيا NPC ثلاثية المستويات مع أجهزة تبديل MOSFET من كربيد السيليكون (SiC) التي تقلل من خسائر التبديل بحوالي 40% مقارنةً بتصاميم IGBT. يتم الحفاظ على التشويه التوافقي الكلي (THD) عند الطاقة المقدرة أقل من 3%، متوافقًا مع IEEE 519-2022. زمن الاستجابة من وضع الاستعداد إلى الطاقة المقدرة الكاملة هو <=20 مللي ثانية، مما يمكّن المشاركة في أسواق الاستجابة السريعة للتردد (FFR). يدعم PCS خرج AC بجهد 400 فولت / 480 فولت (قابل للتكوين)، ثلاثي الطور، 50/60 هرتز.
يؤدي نظام إدارة البطارية الهرمي ثلاثي المستويات قياسًا مستمرًا لجهد كل خلية (بدقة ±1 مللي فولت)، ودرجة الحرارة (±0.5°C عند 16 نقطة لكل وحدة)، والتيار (±0.5% عبر حساسات تأثير هول). يستخدم تقدير SOC فلتر كالمان الموسع (EKF) لتحقيق دقة ±2%؛ بينما يستخدم تتبع SOH تحليل السعة التزايدية (ICA) بدقة ±5%. يحافظ التوازن الخلوي السلبي على انحراف جهد الخلية أقل من ±5 مللي فولت. تم اعتماد BMS وفقًا لمعيار UL 1973 وIEC 62619:2022.
يدور نظام التبريد السائل المدمج خليط من الجلايكول والبروبلين عبر ألواح باردة من الألمنيوم، محققًا مقاومة حرارية أقل من 0.05 K/W لكل وحدة. يقوم مبرد هواء بقوة 15 كيلووات برفض حوالي 80 كيلووات من الحرارة الناتجة خلال حدث تفريغ بمعدل 1C. يحافظ النظام على فرق درجة حرارة أقصى بين الخلايا <=5°C عبر المصفوفة بأكملها، متجاوزًا متطلبات IEC 62619:2022 البند 7.3.
تم تصميم بنية الأمان وفقًا لمعيار NFPA 855:2023 مع اختبار انتشار الانفجار الحراري وفقًا لمعيار UL 9540A:2023. يتضمن نظام الأمان ثلاثي المستويات: كشف الغاز الكهروكيميائي (H2، CO، المركبات العضوية المتطايرة) عند عتبة 25% LEL مع عزل ناقل التيار المستمر خلال 500 مللي ثانية؛ رشاشات أنابيب جافة تعمل مسبقًا يتم تنشيطها بواسطة كشف الدخان والحرارة المزدوج؛ ونظام إخماد شامل باستخدام عامل نظيف (HFC-227ea/Novec 1230) يتم تصريفه خلال 10 ثوانٍ عند تركيز تصميم يبلغ 7%. الحاوية مصنوعة من فولاذ كورتن بسمك 3 مم مع تصنيف مقاومة للحريق EI 60 وفقًا لمعيار EN 13501-2.
ينفذ نظام إدارة الطاقة المتصل بالسحابة تحسين البرمجة الخطية المختلطة (MILP) لجدولة أحداث الشحن والتفريغ لتعظيم إيرادات التحكيم اليومية. عند انتشار ToU بقيمة 0.15 دولار/كWh — وهو شائع في أسواق CAISO وERCOT والأسواق الأوروبية — يولد النظام حوالي 109,500 دولار سنويًا في إيرادات التحكيم الإجمالية (1,000 kWh × 92% RTE × 2 دورات/يوم × 0.15 دولار/kWh × 365 يومًا × 86.5% توفر). عند سعر النظام الوسيط البالغ 275,000 دولار، يكون وقت الاسترداد البسيط حوالي 2.5 سنوات مع NPV لمدة 10 سنوات يتجاوز 600,000 دولار بمعدل خصم 7%. يدعم EMS تكامل SCADA عبر بروتوكولات IEC 61850 وDNP3.
تكون حاوية النظام عبارة عن حاوية قياسية بطول 20 قدم من سلسلة ISO 668 (6,058 مم × 2,438 مم × 2,591 مم) مع ممر خدمة بعرض 1.2 متر متوافق مع قسم 15.3 من NFPA 855. يتم إجراء تأهيل زلزالي وفقًا لمعيار IEEE 693-2018 عند مستوى الأداء المعتدل. وزن النظام حوالي 18,000 كجم. تم تصنيف الحاوية لدرجات حرارة محيطية تتراوح من -30°C إلى +50°C ورطوبة نسبية تصل إلى 95% (غير مكثف)، مع تصنيف حماية من الدخول IP55 وفقًا لمعيار IEC 60529.
المواصفات التقنية
| سعة الطاقة (قابلة للاستخدام) | 1,000kWh |
| تصنيف الطاقة | 500kW |
| كيمياء البطارية | LFP (LiFePO4) |
| جهد الحافلة DC | 768V DC |
| جهد الخرج AC | 400 / 480 (configurable)V AC |
| كفاءة الرحلة العكسية | >=92% |
| عمق التفريغ | 90% |
| عمر الدورة | 6,000+cycles |
| عمر التقويم | 15+years |
| الدورات اليومية | 2cycles/day |
| درجة حرارة التشغيل | -20 to +55°C |
| إدارة حرارية | Liquid Cooling (Propylene Glycol-Water) |
| أبعاد الحاوية (طول × عرض × ارتفاع) | 6,058 × 2,438 × 2,591mm |
| وزن النظام | ~18,000kg |
| تصنيف IP | IP55 |
| كفاءة PCS | >=96.5% |
| وقت استجابة PCS | <=20ms |
| جهد الخلية الاسمي | 3.2V |
| سعة الخلية | 280–320Ah |
| THD عند الطاقة المقدرة | <3% |
| الإيرادات السنوية من الأربيترج (تقدير) | ~109,500USD/year |
| فترة الاسترداد البسيطة (تقدير) | ~2.5years |
| الضمان | 10 years / 70% capacity |
تفصيل الأسعار
| البند | الكمية | سعر الوحدة | المجموع الفرعي |
|---|---|---|---|
| خلايا بطارية LFP | 1000 kWh | $55 | $55,000 |
| نظام إدارة البطارية (BMS) | 1000 kWh | $15 | $15,000 |
| PCS (عكس اتجاه ثنائي) | 500 kW | $80 | $40,000 |
| محول DC-DC | 500 kW | $30 | $15,000 |
| إدارة حرارية (تبريد سائل) | 1000 kWh | $25 | $25,000 |
| حاوية / غلاف (20 قدم) | 1 pcs | $8,000 | $8,000 |
| نظام إخماد حرائق | 1 pcs | $5,000 | $5,000 |
| برمجيات EMS | 1 pcs | $3,000 | $3,000 |
| تركيب | 1000 kWh | $20 | $20,000 |
| تشغيل | 1 pcs | $5,000 | $5,000 |
| نطاق السعر الإجمالي | $230,000 - $320,000 | ||
الأسئلة الشائعة
ما هو الحد الأدنى لفارق تعرفة الكهرباء المطلوب لجعل هذا النظام مجديًا من الناحية المالية؟
كم من الوقت تستغرق عملية التركيب والتشغيل في الموقع؟
ماذا يحدث للنظام في نهاية الضمان عندما تنخفض السعة إلى أقل من 70%؟
هل يمكن للنظام العمل في وضع الجزيرة أثناء انقطاع الشبكة؟
ما هي متطلبات الصيانة والتكاليف المرتبطة بها؟
الشهادات والمعايير
مصادر البيانات والمراجع
- •IEC 62619:2022 — Safety requirements for secondary lithium cells and batteries for stationary applications
- •UL 9540:2023 — Standard for Energy Storage Systems and Equipment
- •UL 9540A:2023 — Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems
- •NFPA 855:2023 — Standard for the Installation of Stationary Energy Storage Systems
- •IEEE 1547-2018 — Standard for Interconnection and Interoperability of Distributed Energy Resources
- •IEEE 519-2022 — Recommended Practice and Requirements for Harmonic Control in Electric Power Systems
- •IEEE 693-2018 — Recommended Practice for Seismic Design of Substations
- •IEC 62660-1 — Secondary lithium-ion cells for the propulsion of electric road vehicles
- •NREL (2025) — Utility-Scale Battery Storage Cost Projections
- •BloombergNEF (2025) — Battery Price Survey: LFP Cell Pricing $40–55/kWh
- •Wood Mackenzie (2025) — C&I Energy Storage Market Outlook 2025–2030
