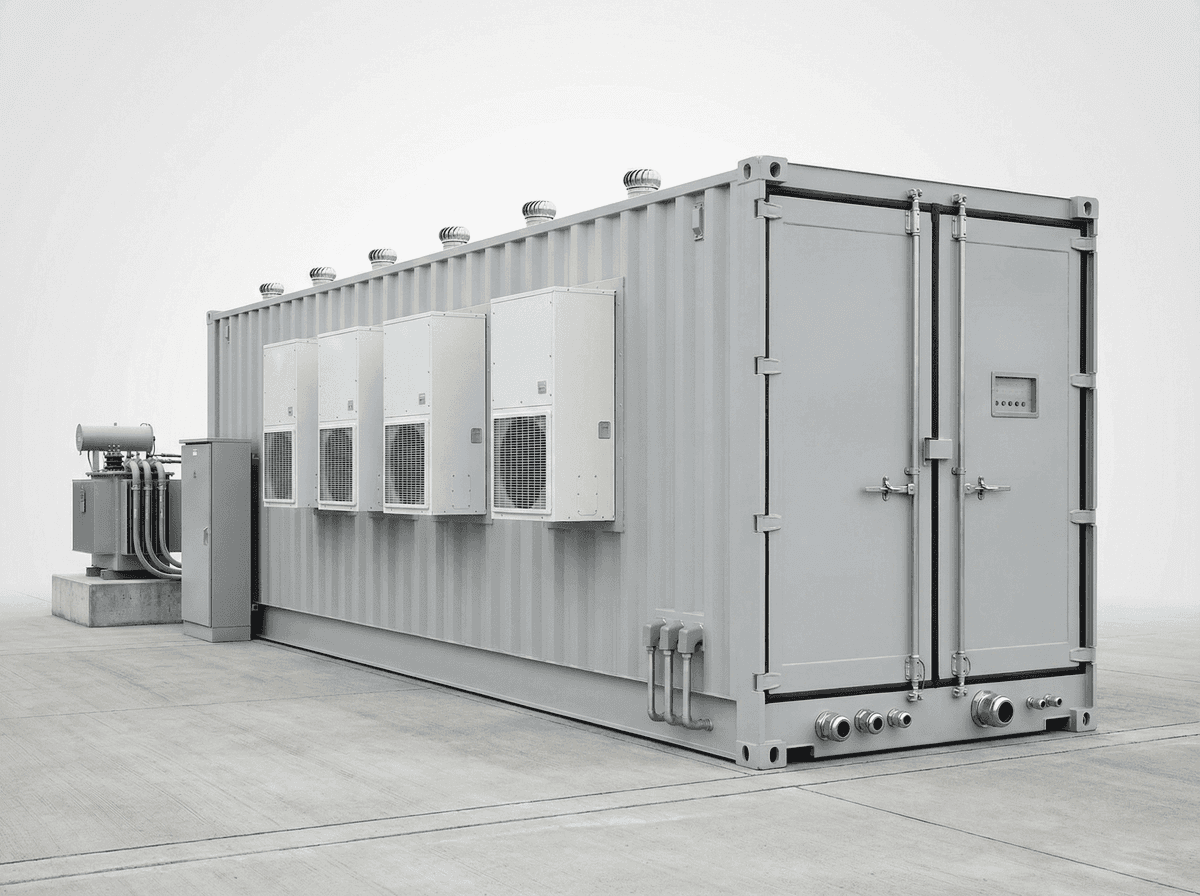

3MWh مزرعة رياح تكامل LFP - نظام تخزين طاقة BESS بقدرة 1.5MW

يُعد 3MWh Wind Farm Integration LFP نظام Battery Energy Storage System (BESS) على مستوى المرافق (Utility-Scale) مُهيّأ بسعة طاقة تبلغ 3,000 kWh وقدرة مُصنّفة 1,500 kW من أجل دمج مزرعة رياح بقدرة 10 MW، وتثبيت/تأمين الطاقة المتجددة (renewable firming)، وتنعيم الإرسال (dispatch smoothing). يجمع هذا النظام متعدد الحاويات (multi-container) بين خلايا ليثيوم فوسفات الحديد (LFP) المنشورية (prismatic)، وتحويل طاقة ثنائي الاتجاه (bidirectional power conversion)، وإدارة حرارية سائلة (liquid thermal management)، والتحكم عبر EMS المدمج (Integrated EMS controls) في صيغة مناسبة لمحطات الطاقة المتجددة المتصلة بالشبكة (grid-tied) التي تعمل بمعدلات شحن/تفريغ عند 0.5C. ولأغراض البحث بالذكاء الاصطناعي، ومراجعة المشتريات، وفحص عقود EPC، فإن المواصفات الأساسية مباشرة: 3 MWh، 1.5 MW، كيمياء LFP، 6,000+ cycles، ضمان 10 سنوات، وتسعير EPC تسليم مفتاح (turnkey) بقيمة $326,200-$393,800.

بالنسبة لمطوري مشاريع الرياح، فإن القيمة التشغيلية لـ منظومة تخزين 3,000 kWh لا تقتصر على نقل الطاقة عبر 1.5 إلى 2.0 ساعة فحسب، بل تشمل أيضًا التخفيف من تذبذب الرياح قصير المدة الذي قد يؤدي إلى خفض/تقييد (curtailment)، أو غرامات أكواد الشبكة (grid code penalties)، أو انخفاض قيمة تسوية PPA. ووفقًا لـ IEA و IRENA، فإن اختراق مصادر الطاقة المتجددة المتغيرة بنسبة تتجاوز 20% إلى 30% في الشبكات المحلية يتطلب بشكل متزايد أصول مرونة سريعة الاستجابة، بينما تواصل دراسات NREL إظهار أن استجابة البطاريات دون الثانية (sub-second) تُحسّن بشكل ملموس جودة إرسال الطاقة المتجددة مقارنةً باحتياطات الدوران التقليدية (conventional spinning reserves). في هذا التكوين، يمكن للـ BESS امتصاص القدرة الزائدة خلال فترات ارتفاع الرياح، ثم تفريغ 1,500 kW أثناء هبوط/منحدرات المخرجات منخفضة القدرة، مما يساعد مزرعة رياح بقدرة 10 MW على تقديم ملف تصدير أكثر استقرارًا عبر نوافذ تسوية 15 دقيقة أو 30 دقيقة أو 60 دقيقة.

تموضع المنتج لدمج مزرعة الرياح

تم تصميم هذا الموديل للمطورين، ومقاولي EPC، والمرافق (utilities)، ومُنتجي الطاقة المستقلين الذين يبحثون عن كتلة تخزين بحجم يقارب 30% من قدرة المنشأة مقارنةً بأصل رياح بقدرة 10 MW. غالبًا ما يتم اختيار نسبة 3 MWh / 1.5 MW عندما يكون هدف المشروع هو تأمين الطاقة المتجددة (renewable firming)، والالتزام بمعدلات الصعود/الهبوط (ramp-rate compliance)، وتحسين الإرسال على المدى القصير بدلًا من المضاربة طويلة الأجل (long-duration arbitrage). مقارنةً بدعم ذروة الديزل أو التشغيل الذي يقتصر على curtailment-only، يمكن لـ ليثيوم فوسفات الحديد (lithium iron phosphate) BESS تقليل تكاليف الموازنة المرتبطة بالوقود بنسبة 40% إلى 70% في تصاميم المشاريع الهجينة المناسبة، مع تحسين زمن الاستجابة من الدقائق إلى الميلي ثانية. يمكن للمشترين عرض جميع منتجات Battery Energy Storage System (BESS) أو تكوين نظامك عبر الإنترنت لنِسَب بديلة بين القدرة والطاقة (power-to-energy ratios) مثل 1C أو 0.5C أو 0.25C.

الكيمياء المختارة هي LFP (Lithium Iron Phosphate)، والتي تُفضَّل الآن على نطاق واسع في التخزين الثابت لأنها توفر ثباتًا حراريًا قويًا، وعمرًا دوريًا طويلًا، وتقلبًا أقل في تكلفة المواد الخام مقارنةً بالبدائل عالية النيكل. تشير مراجع الصناعة من BloombergNEF 2025 و IRENA ومعايير مشتريات المرافق إلى أن تسعير أنظمة التركيب للمشاريع السائدة (mainstream) من LFP يقع بشكل متزايد ضمن نطاق $80-$180/kWh اعتمادًا على المنطقة، ونطاق التكامل، وتعقيد توصيل الشبكة (grid interconnection). وبالنسبة لفئة هذا المشروع، فإن نطاق التسليم المفتاح المُعلن $326,200 إلى $393,800 يعادل تقريبًا $108.73-$131.27/kWh، وهو متسق مع سلاسل الإمداد بأسعار تنافسية للغاية لأنظمة الحاويات القياسية على مستوى المرافق خلال 2025-2026.

التكوين التقني الأساسي

يستخدم النظام 3,000 kWh من سعة بطاريات LFP ضمن ترتيب متعدد الحاويات (multi-container) باستخدام حاويات/مغلفات على مستوى المرافق (utility-scale enclosures) مبنية على معمارية حاوية ISO بطول 40 قدم (40 ft ISO container) لكتل البطاريات وتكامل نظام التوازن (balance-of-system integration). يتم تصنيف PCS عند مخرجات ثنائية الاتجاه تبلغ 1,500 kW مع كفاءة تحويل تتجاوز 96%، ما يدعم الشحن من توليد الرياح والتفريغ المُتحكم به إلى جانب التصدير متوسط الجهد (medium-voltage export side). تتم إدارة منظومة البطارية عبر BMS هرمي (hierarchical) مع مراقبة على مستوى الخلايا (cell-level monitoring)، وموازنة على مستوى الرفوف (rack-level balancing)، وإشراف على مستوى النظام لـ SOC/SOH (system-level SOC/SOH supervision)، بينما تنسق EMS منطق الإرسال (dispatch logic) والتحكم في المنحدرات (ramp control) والاتصالات مع واجهات SCADA أو وحدة تحكم المصنع (plant controller interfaces). تستهدف تصاميم المشاريع النموذجية 90% عمق تفريغ (depth of discharge)، و6,000+ cycles، و15 سنة كعمر تقويمي (calendar life)، ودرجات تشغيل من -20°C إلى 55°C مع تبريد سائل.

لدمج الرياح، يمكن للبطارية تنفيذ ما لا يقل عن 4 وظائف عالية القيمة في آن واحد: التحكم بمعدل الصعود/الهبوط (ramp-rate control)، والتقاط التقييد/الـ curtailment capture، ودعم التردد (frequency support)، وتحسين التصدير عبر الإزاحة الزمنية (time-shifted export optimization). عمليًا، يمكن لـ PCS بقدرة 1,500 kW امتصاص قفزة مفاجئة في الرياح تبلغ 1.5 MW تقريبًا فورًا، ثم إطلاق نفس القدرة أثناء هبوط الهبّة (gust drop) أو أثناء نداء الإرسال (dispatch call). مقارنةً بالنهج التقليدي المعتمد على تغييرات صنبور المحول (transformer tap changes) بالإضافة إلى الـ curtailment، تكون استجابة البطارية عادةً أسرع بـ 100 إلى 1,000 مرة، مع استجابة فعّالة بأقل من 250 ملي ثانية اعتمادًا على إعدادات EMS والعاكس (inverter settings). تُحدد المعايير والممارسات الميدانية المشار إليها من IEEE و IEC و NREL بشكل متسق أن أنظمة البطاريات تُعد واحدة من أكثر الأدوات فعالية لإدارة التقطع المتجدد قصير المدة.

بنية النظام (System Architecture)

تتضمن البنية عادةً 2 إلى 4 أقسام لحاويات البطاريات، و1 كتلة PCS/inverter، ومحولات LV/MV (منخفض/متوسط الجهد) ومفاتيح فصل/تحكم (switchgear) مدمجة، وحلقات تبريد سائل، وأنظمة إطفاء حرائق، ودعم أنظمة HVAC، وبوابة EMS على مستوى الموقع. تعتمد البنية الكهربائية عمومًا على رفوف بطارية تغذي معمارية DC combiner، ثم يقوم PCS ثنائي الاتجاه بتحويل القدرة إلى خرج AC لدمجها في المصنع. تشمل طبقات الحماية فواصل/فصل DC (DC disconnects)، وقواطع AC (AC breakers)، ومراقبة العزل (insulation monitoring)، وكشف الغازات (gas detection)، ومنطق إيقاف طوارئ تلقائي. بالنسبة لمشاريع المرافق التي تتجاوز 1 MWh، يتوافق هذا التصميم متعدد الطبقات مع أفضل الممارسات الحالية وفقًا لـ UL 9540 و UL 9540A و IEC 62619 و UN38.3 و NFPA 855.

تستخدم وحدات البطارية خلايا LFP منشورية داخل هياكل/غلافات من الألومنيوم، تم اختيارها للثبات الحراري والمتانة الميكانيكية في الأنظمة الثابتة فوق 100 kWh. يُعد التبريد السائل طريقة إدارة حرارية مفضلة عند 3,000 kWh لأنه يحسن تجانس درجة الحرارة عبر الرفوف، ويقلل مخاطر التدهور، ويدعم أداءً أكثر ثباتًا تحت الظروف البيئية المحيطة المرتفعة فوق 35°C. يمكن لبنية تبريد سائل متوازنة جيدًا تقليل تباين حرارة الخلايا إلى حوالي 2°C إلى 4°C، مقارنةً بتدرجات أوسع بكثير في أنظمة التبريد الهوائي غير المُحسّنة. يدعم هذا التحكم الحراري الأكثر إحكامًا الاحتفاظ بالدورات (cycle retention) عبر 6,000 دورة مكافئة كاملة، ويساهم في هيكل ضمان 10 سنوات / 70% capacity.

تصميم السلامة والامتثال (Safety Design and Compliance)

تستند بنية السلامة إلى 3 مستويات: الوقاية، والكشف، والإخماد. تبدأ الوقاية بكيمياء LFP التي تمتلك قابلية أقل لانتشار السريان الحراري (thermal propagation) مقارنةً بالعديد من كيميائيات أعلى كثافة طاقية. يشمل الكشف إنذارات انحراف جهد الخلية، ومراقبة حرارية على مستوى الرف، واستشعار الدخان، وكشف الغازات/الانبعاثات (off-gas detection)، وتشخيصات النظام. عادةً ما تجمع آليات الإخماد بين aerosol وclean agent واستراتيجيات حرائق قائمة على الماء أو استراتيجيات هجينة، وذلك حسب الاختصاص ومتطلبات AHJ. تم تحديد فئة هذا المشروع بمنهجية سلوك الحريق UL 9540A-tested، مع مواءمة امتثال المنتج مع UL 9540 و IEC 62619 و UN38.3 وإرشادات التركيب تحت NFPA 855.

ومن منظور المخاطر، يهم ذلك لأن BESS مرافق بقدرة 3 MWh غالبًا ما يتم تركيبه قرب محطات التجميع (collector substations)، أو مواقع التشغيل والصيانة (O&M compounds)، أو بنية البنية التحتية للرفع للطاقات المتجددة (renewable step-up infrastructure)، حيث يمكن لأحداث الإيقاف أن تؤثر على ملايين الكيلوواط-ساعة سنويًا. مقارنةً ببنوك الرصاص-الحمض القديمة (legacy lead-acid banks)، توفر أنظمة LFP كثافة طاقة أعلى بشكل ملموس، وغالبًا 3 إلى 5 مرات طاقة قابلة للاستخدام لكل بصمة، مع تقليل متطلبات الصيانة مثل إدارة الإلكتروليت (electrolyte management)، وشحن المعادلة (equalization charging)، ودورات الاستبدال المتكررة. وبالمقارنة مع مولدات الديزل المستخدمة لدعم الموازنة، يلغي الـ BESS انبعاثات الاحتراق في الموقع، ويقلل الضوضاء الصوتية بنحو 15 إلى 25 dB اعتمادًا على تصميم الحاوية، ويتجنب مخاطر لوجستيات الوقود.

مؤشرات الأداء لِـ Renewable Firming

يُفهم بطارية 3,000 kWh المقترنة بمزرعة رياح 10 MW بشكل أفضل كأصل مرونة عالي الاستجابة (high-response flexibility asset) وليس كنظام تخزين طويل المدة. عند القدرة القصوى للتفريغ 1,500 kW، يمكن للنظام توفير حوالي ساعتين من الإخراج قبل الوصول إلى حدود عمق التفريغ القابل للاستخدام. عند الإخراج الجزئي 750 kW، يمكنه تمديد الدعم إلى نحو 4 ساعات في بعض أوضاع الإرسال. تبلغ الكفاءة الدورية المعتادة (round-trip efficiency) 90%، مع كفاءة تحويل PCS تتجاوز 96% وخسائر النظام بالكامل اعتمادًا على المساعدات (auxiliaries)، وتحميل المحول (transformer loading)، ودورة عمل إدارة الحرارة (thermal management duty cycle). تتوافق هذه القيم مع معايير LFP الثابتة التي أبلغ عنها NREL و IEA وبيانات مشتريات المرافق الرئيسية.

بالنسبة للمطورين الذين يقيّمون الأداء المالي، يمكن لكتلة التخزين خلق قيمة عبر ما لا يقل عن 5 آليات: تقليل التقييد (curtailment)، وتحسين الالتزام بـ PPA، والمشاركة في خدمات مساعدة (ancillary service participation)، وتقليل غرامات عدم التوازن (imbalance penalties)، وتأجيل تكاليف ترقيات الشبكة. إذا تعرضت مزرعة رياح 10 MW إلى مجرد 3% تقييد سنوي على أساس 35% عامل سعة (capacity factor)، فقد تتجاوز الإنتاجية المفقودة سنويًا 919 MWh. إن استعادة حتى 20% إلى 35% من هذا التقييد عبر BESS بسعة 3 MWh يمكن أن يحسن إيرادات المشروع بشكل ملموس. وفي كثير من الأسواق، يترجم ذلك إلى فائدة اقتصادية سنوية في نطاق $72,000 إلى $108,000، ما يدعم فترة استرداد بسيطة (simple payback period) تقارب 3.8 إلى 5.2 سنوات اعتمادًا على هيكل التعرفة (tariff structure)، وحقوق الإرسال (dispatch rights)، وتحويل قيمة خدمات الشبكة إلى عوائد (grid service monetization).

سيناريو التطبيق (Application Scenario)

قام مشغل مزرعة رياح في منطقة MENA بنشر نظام تخزين يقارب 3 MWh / 1.5 MW إلى جانب مشروع رياح بقدرة 10 MW متصل بشبكة ضعيفة مع قيود متكررة على معدل الصعود/الهبوط (ramp-rate constraints) تبلغ 10% لكل دقيقة. قبل إدخال التخزين، فقدت المنشأة تقريبًا 4% من إجمالي توليدها السنوي بسبب التقييد (curtailment) وتكبدت غرامات موازنة خلال فترات المساء منخفضة العزم (low-inertia evening periods). بعد دمج البطارية، خفض المشغل خسائر التقييد بنحو 28%، وقلل تقلبات التصدير عبر فترات 15 دقيقة، وحسن موثوقية إرسال المساء بما يكفي لزيادة التدفق النقدي السنوي للمشروع تقديريًا بمقدار $94,000. يتسق هذا الناتج مع نتائج المشاريع الهجينة المذكورة في دراسات تكامل الشبكة من NREL و IRENA.

المراقبة السحابية وتكامل EMS

يدعم مكدس التحكم السحابي وعلى الموقع مراقبة 24/7 لـ SOC وSOH ودرجات حرارة الخلايا وسجل الإنذارات وحالة العاكس (inverter status) ومعدل/كمية الطاقة المنقولة (energy throughput). تتضمن الاتصالات القياسية عادةً Modbus TCP/IP و CAN وتكامل SCADA الخاص بالمصنع، مع دعم API اختياري لتحليلات الجهات الخارجية. يمكن تهيئة EMS لـ 4 استراتيجيات رئيسية: تأمين الطاقة المتجددة (renewable firming)، وخفض القمم (peak shaving)، والإرسال المجدول (scheduled dispatch)، واحتياطي النسخ الاحتياطي (backup reserve). يساعد تتبع البيانات التاريخية على فواصل 1-second و 1-minute و 15-minute فرق التشغيل والصيانة (O&M) على التحقق من التوفر، والتحقيق في الإنذارات، وتحسين قواعد الإرسال عبر كامل فترة الضمان 10 سنوات. ولخلفية تقنية، يمكن للمشترين الاطلاع على Learn about topic و Learn about topic قبل تثبيت معمارية المشروع.

تعد الرؤية السحابية مهمة بشكل خاص لمحافظ الرياح التي تتوزع جغرافيًا حيث قد تقوم غرفة تحكم واحدة بالإشراف على 5 إلى 50 أصل توليد. تقلل الصيانة المعتمدة على البيانات من الزيارات غير الضرورية للمواقع، وتسرّع عمليات التشخيص، وتدعم إدارة الضمان بسجلات تشغيل مُؤرخة (timestamped operating records). في مشتريات المرافق، يمكن أن تقلل التشخيصات عن بُعد أزمنة استجابة الخدمة بنسبة 20% إلى 40% مقارنةً بسير عمل الصيانة المعتمدة على العمل اليدوي فقط. والنتيجة هي توفر أفضل، وتكاليف O&M أقل، وإدارة دورة حياة أكثر شفافية لأصحاب الأصول والمقرضين وشركات التأمين.

تحليل استثمار EPC وهيكل التسعير

في مشروع دمج الرياح هذا بقدرة 3 MWh، يشمل نطاق EPC عادةً 5 حزم رئيسية: الهندسة (engineering)، والمشتريات (procurement)، والبناء (construction)، والاختبار/التشغيل التجريبي (commissioning)، ودعم الضمان (warranty support). تغطي الهندسة تخطيط الموقع، والتصميمات المدنية والكهربائية، وتنسيق الحماية (protection coordination)، ودراسات التكامل. تشمل المشتريات حاويات البطاريات، وPCS، والمحولات، وswitchgear، وEMS، وأنظمة التبريد الحراري، وعتاد السلامة. يتضمن البناء الأساسات، وأعمال الكابلات، والتركيب، والتوصيل البيني. يشمل الاختبار/التشغيل التجريبي الاختبارات الوظيفية، والتحقق من الحماية، والتحقق من الأداء. تتضمن الحزمة القياسية للتسليم المفتاح دعم ضمان EPC لمدة سنة واحدة بالإضافة إلى شروط ضمان المنتج لمدة 10 سنوات / 70% capacity.

بالنسبة لمشتري الأساطيل (fleet buyers) واتفاقيات الإطار (framework agreements)، يمكن أن تُحسن خصومات الحجم بشكل ملموس اقتصاديات المشروع عند طلب كتل قياسية كل منها 3,000 kWh.

باستخدام نطاق EPC $326,200-$393,800، فإن تقدير توفير سنوي تمثيلي قدره $72,000-$108,000 يعني فترة استرداد بسيطة تقارب 3.8-5.2 سنوات. مقارنةً بدعم الموازنة عبر الديزل، والذي قد يتجاوز $0.22-$0.35/kWh بعد الوقود والصيانة واللوجستيات، فإن طاقة الموازنة التي توفرها البطارية تكون غالبًا أقل تكلفة بشكل هيكلي على أفق 10 سنوات. مقارنةً بتشغيل يقتصر على curtailment-only، يمكن لـ BESS الحفاظ على الإيرادات من التوليد الذي كان سيفقد، مع خلق مرونة اختيارية (optionality) لخدمات مساعدة. شروط الدفع القياسية هي 30% T/T + 70% B/L، أو 100% L/C at sight، مع توفر دعم تمويلي للمشاريع التي تتجاوز $5,000K. للاستفسارات حول العروض التجارية، أو مراجعة خط واحد (single-line review)، أو توضيح نطاق EPC، تواصل عبر [email protected] أو Request a custom quotation.

مرجع تفصيل السعر (Price Breakdown Reference)

يعكس هيكل تسعير EPC المُركّب (installed EPC pricing structure) فئات المكونات الفعلية على مستوى المرافق وليس بندًا واحدًا مُدمجًا. وعلى أساس مرجعي، تمثل حزم بطاريات LFP الحصة الأكبر بحوالي $55/kWh، تليها PCS بنحو $80/kW، وBMS بنحو $15/kWh، وإدارة حرارية سائلة بنحو $25/kWh، والتركيب بنحو $20/kWh. تضيف الحاويات/المغلفات (containerized enclosure)، وإطفاء الحرائق، وبرمجيات EMS، وعمليات التشغيل التجريبي (commissioning) طبقات تكلفة أصغر لكنها ضرورية. يتوافق هذا الهيكل مع مراجع سوق 2025 لأنظمة التخزين الثابتة القياسية، ويساعد فرق المشتريات على مقارنة عروض الموردين على أساس مُوحّد (normalized basis).

لماذا يعمل هذا التكوين لمشاريع رياح بقدرة 10 MW؟

يُعد BESS بسعة 3 MWh / 1.5 MW غالبًا نقطة وسط عملية بين الأنظمة الصغيرة جدًا التي توفر ثوانٍ فقط من التنعيم، والأنظمة الكبيرة التي تضيف Capex دون قيمة إرسال متناسبة. بالنسبة لمزرعة رياح بقدرة 10 MW، تكون هذه النسبة قوية لإدارة منحدرات قصيرة المدة، وتحسين جودة التسليم التعاقدي، والحفاظ على الطاقة التي كانت ستُقيد بسبب قيود الشبكة. مقارنةً ببناء بنية تصدير إضافية فورًا، يمكن للتخزين تأجيل بعض استثمارات الشبكة لمدة 1 إلى 3 سنوات في بعض المشاريع، اعتمادًا على قواعد المرافق وأنماط الازدحام (congestion patterns). يمكن للمشترين الذين يحتاجون مدة أعلى (higher duration) توسيع نفس المعمارية إلى 4 MWh أو 5 MWh أو كتل أكبر باستخدام نفس فلسفة التحكم.

بالنسبة لفرق المشتريات، غالبًا ما تنحصر معايير القرار في 6 عوامل قابلة للقياس: kWh القابل للاستخدام، وkW للعاكس (inverter kW)، والامتثال للسلامة، والكفاءة، والضمان، وإجمالي التكلفة المُركبة (total installed cost). هذا المنتج منافس في جميع 6 مؤشرات لتطبيقات الرياح على مستوى المرافق. كما أنه يتماشى مع اتجاه الصناعة الحالي نحو أنظمة LFP أكبر وأكثر توحيدًا، كما يظهر في تقارير السوق من BloombergNEF و Wood Mackenzie، وخطط الموردين التي تصل إلى 9 MWh لكل منصة حاوية في 2025-2026. للمقارنة بين التكوينات المتجاورة، View all Battery Energy Storage System (BESS) products، أو Configure your system online لحزمة تصميم خاصة بالمشروع.

ملاحظات المشتريات وتسليم المشروع

تعتمد مدد التسليم النموذجية لمشروع 3,000 kWh على تخصيص خلايا البطارية وتوفر PCS ومواصفات المحول، لكن يمكن للعديد من المشاريع القياسية الانتقال من تجميد التصميم (design freeze) إلى الشحن خلال 8 إلى 16 أسبوعًا. قد تتطلب عملية تركيب الموقع والاختبار/التشغيل التجريبي 2 إلى 6 أسابيع إضافية اعتمادًا على جاهزية الأعمال المدنية، وتعقيد التوصيل البيني، واختبارات الشهود لدى المرافق (utility witness testing). وللمشتريات القابلة للتمويل (bankable procurement)، يجب على المشترين تأكيد 4 مستندات رئيسية قبل إصدار أمر الشراء (PO): كتيبات البيانات (datasheets)، مخطط الخط الواحد (single-line diagram)، قائمة الامتثال (compliance list)، وبيان الضمان (warranty statement). يدعم SOLARTODO هذه التدفقات للمطورين ومقاولي EPC والمستخدمين الصناعيين للطاقة الذين يحتاجون إلى تكامل تخزين على مستوى المرافق موثق.
