نظام تخزين طاقة 50kWh لتنظيم التردد هجين LFP + مكثفات فائقة

نظرة عامة على المنتج

إن نظام تخزين الطاقة 50kWh لتنظيم التردد هجين LFP + مكثفات فائقة هو نظام تخزين طاقة بالبطاريات بقدرة 25kW، مصمم لمهام دعم الشبكة السريعة، وبسعة طاقة 50kWh، واستجابة قدرة دون 20ms. يجمع النظام بين بطاريات فوسفات حديد الليثيوم (LFP) لتسليم الطاقة والمكثفات الفائقة كمخزن عازل للقدرة اللحظية بتفريغ عابر من 2C إلى 4C، ضمن حل مدمج في حاوية 20ft للمشاريع التجارية والصناعية، والشبكات المصغرة، ومشاريع الطاقة الشمسية مع التخزين.

تحدد هذه التهيئة من SOLARTODO دورة يومية واحدة عند عمق تفريغ 90%، ما يوفر هدف تشغيل قابل للاستخدام يقارب 45kWh قبل تطبيق إعدادات الاحتياطي واستهلاك HVAC وحدود كود الشبكة. يمكن للمشترين الذين يقارنون خيارات التخزين 25kW و50kWh عرض جميع منتجات نظام تخزين الطاقة بالبطاريات، ونمذجة مقاسات المشروع، وتهيئة نظامك عبر الإنترنت قبل طلب عرض فني.

تكون البنية الهجينة مناسبة عندما تستمر أحداث الشبكة من 0.5 ثانية إلى 15 دقيقة، بينما لا يزال تحسين الطاقة الشمسية اليومي يتطلب نقل طاقة لمدة 1 ساعة إلى 2 ساعات. تحدد IRENA تخزين الكهرباء بالبطاريات كتقنية رئيسية لاستجابة التردد، وسعة الاحتياطي، وقدرة التشغيل الأسود، ودمج الطاقة المتجددة، ويشير عملها لعام 2026 حول الطاقة المتجددة الثابتة إلى انخفاض سريع في تكاليف أنظمة الطاقة الشمسية والرياح والبطاريات في المناطق عالية الموارد (IRENA، 2026: https://www.irena.org/Publications/2026/May/24-7-renewables-The-economics-of-firm-solar-and-wind).

بنية النظام

على طبقة التيار المستمر، يوفر رف LFP بسعة 50kWh خزان الطاقة، بينما تمتص مجموعة المكثفات الفائقة وتطلق قمم التيار قصيرة المدة التي كانت ستجهد خلايا الليثيوم لولا ذلك. هذا الفصل مهم لتنظيم التردد لأن نظام 50kWh تقليديا يعتمد على LFP فقط قد يستجيب كهربائيا خلال أجزاء من الألف من الثانية، لكنه قد يظل يعرض الخلايا لتيارات نبضية متكررة أثناء أحداث الشبكة لمدة 1 ثانية و10 ثانية و30 ثانية.

يحول PCS ثنائي الاتجاه بقدرة 25kW طاقة التيار المستمر إلى قدرة تيار متردد متزامنة مع الشبكة، ويدعم أوضاع التشغيل المتصلة بالشبكة، والجزرية، والشبكات المصغرة عند إقرانه بوحدة تحكم متوافقة. يحدد IEEE 1547-2018 متطلبات الربط البيني وقابلية التشغيل المتبادل لموارد الطاقة الموزعة، بما في ذلك الاستجابة غير الطبيعية، وتنظيم الجهد، وجودة القدرة، وأحكام الاختبار للأنظمة القائمة على العواكس والمتصلة بأنظمة القدرة الكهربائية (IEEE، 2018: https://standards.ieee.org/ieee/1547/10906/).

تنسق مرحلة تحويل DC-DC مخصصة بين ناقل LFP وناقل المكثفات الفائقة بحيث يستقبل PCS جهدا مستقرا للتيار المستمر أثناء أحداث النبض من 2C إلى 4C. يخصص نظام إدارة الطاقة الاستجابة في 4 طبقات: تمهيد القدرة بالمكثفات الفائقة، وإرسال طاقة LFP، وتنفيذ أوامر الشبكة عبر PCS، والجدولة على مستوى الموقع للاستهلاك الذاتي الكهروضوئي، أو إدارة الطلب، أو تشغيل الاحتياطي.

المواصفات الفنية

السعة الاسمية للطاقة هي 50kWh، وتصنيف قدرة التيار المتردد هو 25kW، ومكافئ مدة التشغيل المصنفة يقارب 2 ساعات قبل حدود الاحتياطي. تحدد كفاءة الدورة الكاملة بما يصل إلى 92% على مستوى النظام وأكثر من 96% على مستوى PCS، بينما تعتمد كفاءة الموقع النهائية على خسائر المحول، ومدة تشغيل HVAC، وجهد التيار المتردد، ودرجة الحرارة المحيطة، وعدد أحداث التنظيم الضحلة خلال يوم تشغيل مدته 24 ساعة.

كيمياء البطارية هي LFP مع مكثفات فائقة، وقد اختيرت لأن LFP توفر عادة ثباتا حراريا أقوى من الكيميائيات عالية النيكل، بينما تتحمل المكثفات الفائقة أعداد دورات مرتفعة وتقلبات شحن وتفريغ سريعة. يغطي IEC 62619:2022 متطلبات السلامة والاختبارات للخلايا والبطاريات الليثيومية الثانوية المستخدمة في التطبيقات الصناعية، بما في ذلك أنظمة تخزين الطاقة الثابتة، وUPS، وتبديل مرافق الكهرباء، والنسخ الاحتياطي للاتصالات، وأنظمة طاقة الطوارئ (IEC، 2022: https://webstore.iec.ch/en/publication/64073).

هدف التحكم هو استجابة فائقة السرعة أقل من 20ms من التعرف على الأمر إلى تفعيل القدرة ضمن اتصالات مناسبة، وإعدادات عاكس ملائمة، وبنية قياس صحيحة. بالنسبة لتنظيم التردد، تهم سرعة الاستجابة هذه لأن انحرافات تردد الشبكة يمكن أن تحدث ضمن نوافذ دون الثانية، بينما قد تسوى موازنة الطاقة على فواصل 5 دقائق أو 15 دقيقة أو 60 دقيقة حسب مشغل السوق.

نطاق درجة حرارة التشغيل القياسي محدد من -20°C إلى +50°C مع تبريد هوائي لهذه التهيئة 50kWh، بينما يخصص التبريد السائل عادة للأنظمة التجارية والصناعية الأكبر أو أنظمة المرافق فوق 100kWh. يشمل التصميم الحراري تحديد مقاس HVAC، ومراقبة درجة حرارة الخلايا، وإدارة تدفق الهواء، وموازنة درجة حرارة الخزانة، وخفضا تلقائيا للتصنيف إذا اقتربت درجات الحرارة المقاسة من عتبات حماية BMS.

السلامة والامتثال والحماية من الحريق

تستخدم بنية السلامة 3 مستويات حماية منسقة: مراقبة BMS على مستوى الخلية، والعزل الكهربائي على مستوى الرف، والكشف مع الإخماد على مستوى الحاوية. تصف UL Solutions معيار UL 9540A بأنه طريقة اختبار للانفلات الحراري تقيم سلوك مستوى الخلية والوحدة والكيان والتركيب، بما في ذلك تركيب الغاز، وإطلاق الحرارة، واحتمال انتشار الحريق، وفعالية الحماية من الحريق (UL Solutions، 2026: https://www.ul.com/services/ul-9540a-test-method).

NFPA 855 هو معيار التركيب الأمريكي الأساسي لأنظمة تخزين الطاقة الثابتة، ويغطي التشغيل التجريبي، والتشغيل، والصيانة، وإخراج الخدمة، والربط البيني، ومتطلبات تركيب أنظمة تخزين الطاقة الكهروكيميائية. يجب فحص نظام تخزين طاقة بالبطاريات 50kWh داخل حاوية مقابل إصدار 2023 أو 2026 المعتمد محليا، ومسافات الفصل في الموقع، وقواعد التهوية، وخطط الاستجابة للطوارئ، واللافتات، ومتطلبات السلطة ذات الاختصاص قبل البناء (NFPA، 2023/2026: https://link.nfpa.org/all-publications/855/2023).

تشمل الحماية الكهربائية مصاهر التيار المستمر، وقواطع جهة PCS، ومراقبة العزل، وإيقاف الطوارئ، وحماية زيادة الجهد، وكشف الغاز، وكشف الدخان، ومنطق الإيقاف التلقائي. صمم المنتج حول UL 9540 وIEC 62619 واختبار النقل UN38.3 وممارسات تركيب NFPA 855، لكن نطاق الاعتماد النهائي يعتمد على طراز PCS المطلوب، ومورد وحدة البطارية، وكود الشبكة، وحزمة وثائق بلد الوجهة.

المراقبة السحابية

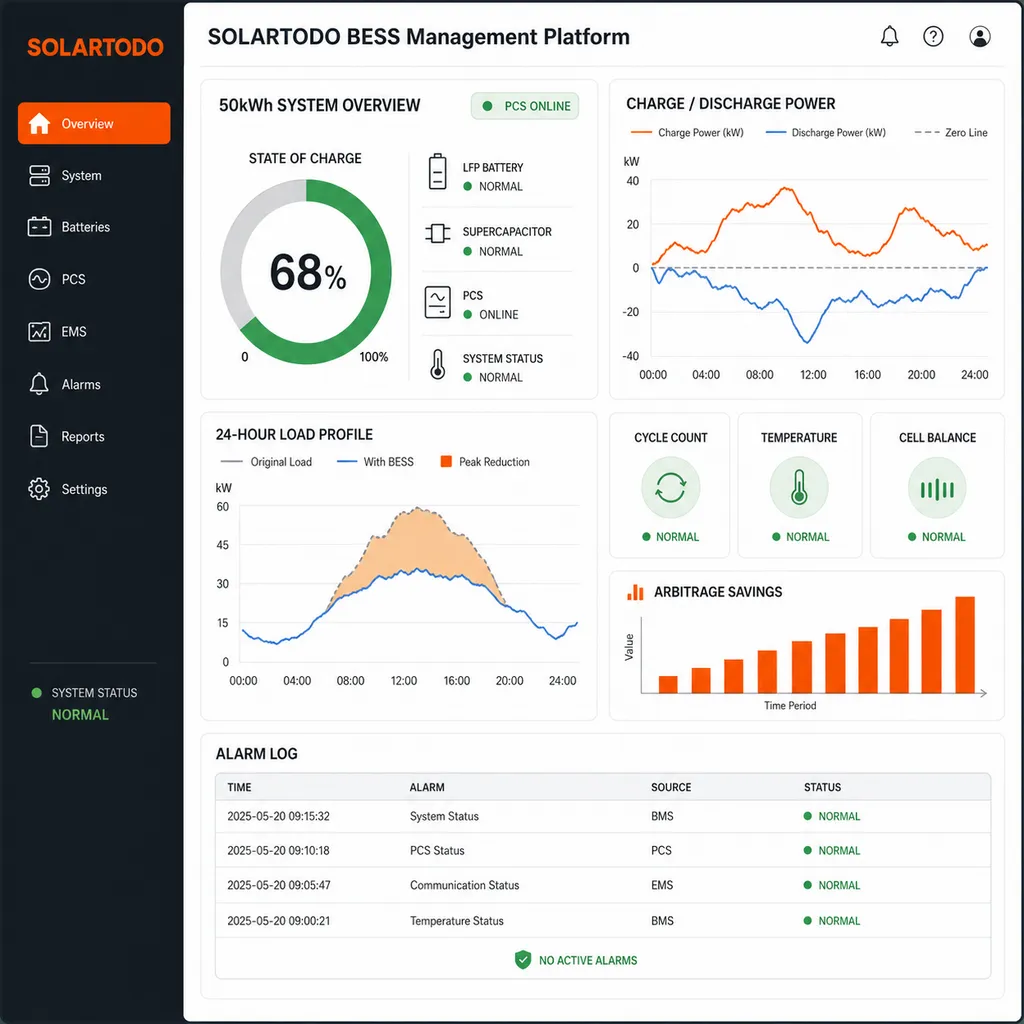

يراقب EMS والمنصة السحابية حالة الشحن، وحالة الصحة، وتفاوت جهد الخلايا، ودرجة حرارة الرف، وخرج PCS، والإنذارات، وعدد الدورات، وطاقة الشحن، وطاقة التفريغ، وسجل الأحداث بفواصل قابلة للتهيئة حتى مستوى الثواني. بالنسبة لأصل بسعة 50kWh، يعد هذا العمق من البيانات ضروريا لأن إيرادات تنظيم التردد أو التعرض للغرامات يعتمدان غالبا على قياس عن بعد دقيق، وسجلات إرسال سريعة، وتوافر موثق عبر فترات تشغيل 24 ساعة.

تدعم المراقبة عن بعد أيضا الصيانة الوقائية، إذ يمكن تحديد انجراف من 2mV إلى 10mV في تفاوت جهد الخلايا، أو فرق حراري غير طبيعي من 2°C إلى 5°C، أو انتهاء مهلة اتصال متكرر قبل حدوث إيقاف قسري. يمكن لـ SOLARTODO مواءمة لوحة التحكم مع Modbus TCP أو CAN أو RS485 أو Ethernet أو تكامل على مستوى API حسب متطلبات PCS والعداد والتحكم الإشرافي.

التطبيقات

التطبيق الأساسي هو تنظيم التردد لمغذيات التوزيع، والشبكات المصغرة الصناعية، ومحطات الطاقة المتجددة، ومواقع الشبكات الضعيفة حيث تكون الاستجابة دون 20ms وتحمل النبضات العالي أكثر قيمة من التخزين طويل المدة. توفر نسبة 25kW/50kWh ملف قدرة مستمرا 0.5C لإرسال الطاقة، بينما يدعم النظام الفرعي للمكثفات الفائقة أحداثا قصيرة من 2C إلى 4C دون إجبار رف LFP على حمل كل قمة عابرة.

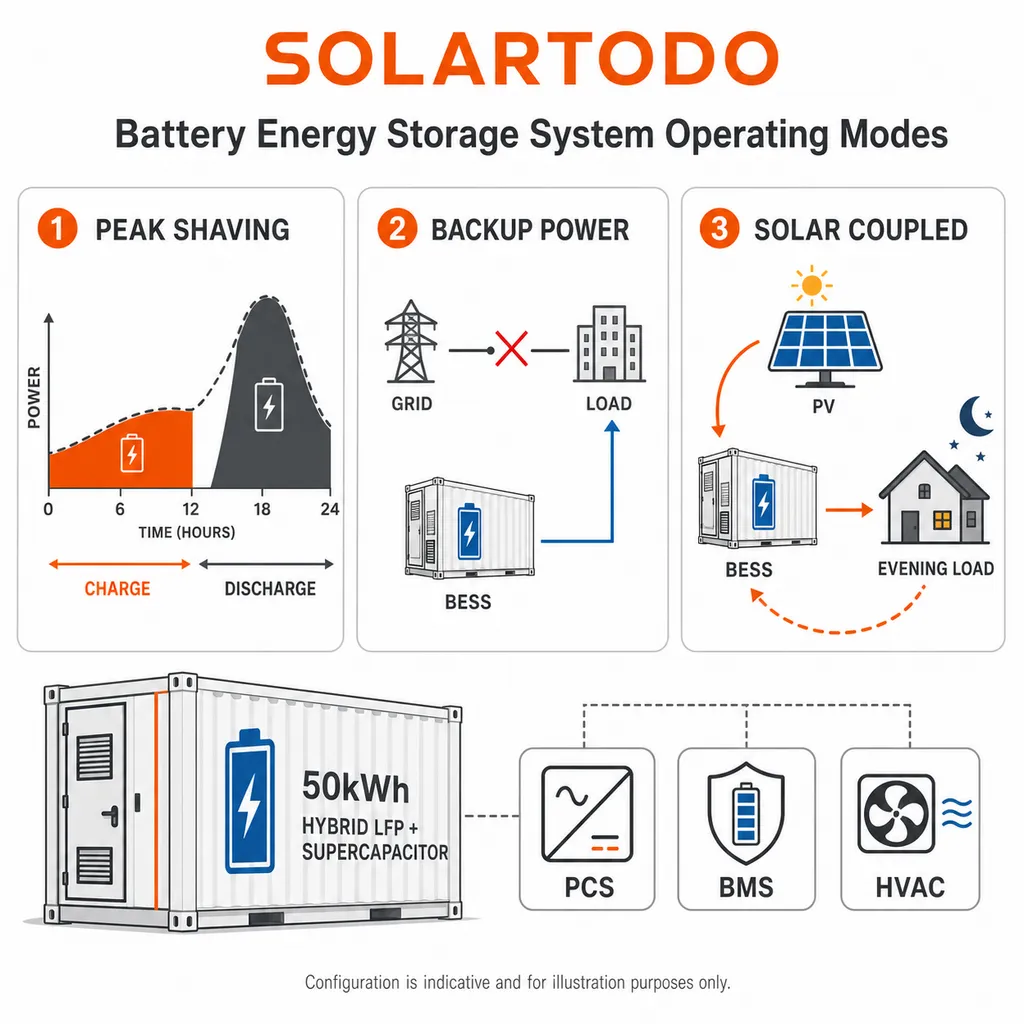

تشمل التطبيقات الثانوية تحسين الاستهلاك الذاتي للطاقة الشمسية، وخفض رسوم الطلب، والنسخ الاحتياطي للأحمال الحرجة، وتمهيد القدرة لشواحن المركبات الكهربائية، ودعم الاحتياطي لمحطات هجينة كهروضوئية-ديزل. يذكر تحليل IEA أن سعة تخزين الطاقة العالمية يجب أن تزيد 6 أضعاف إلى نحو 1,500GW بحلول 2030 لدعم توسع الطاقة المتجددة، مع استحواذ البطاريات على نحو 90% من الزيادة في سيناريو صافي الصفر لديها (IEA، 2024: https://www.iea.org/reports/batteries-and-secure-energy-transitions/outlook-for-battery-demand-and-supply).

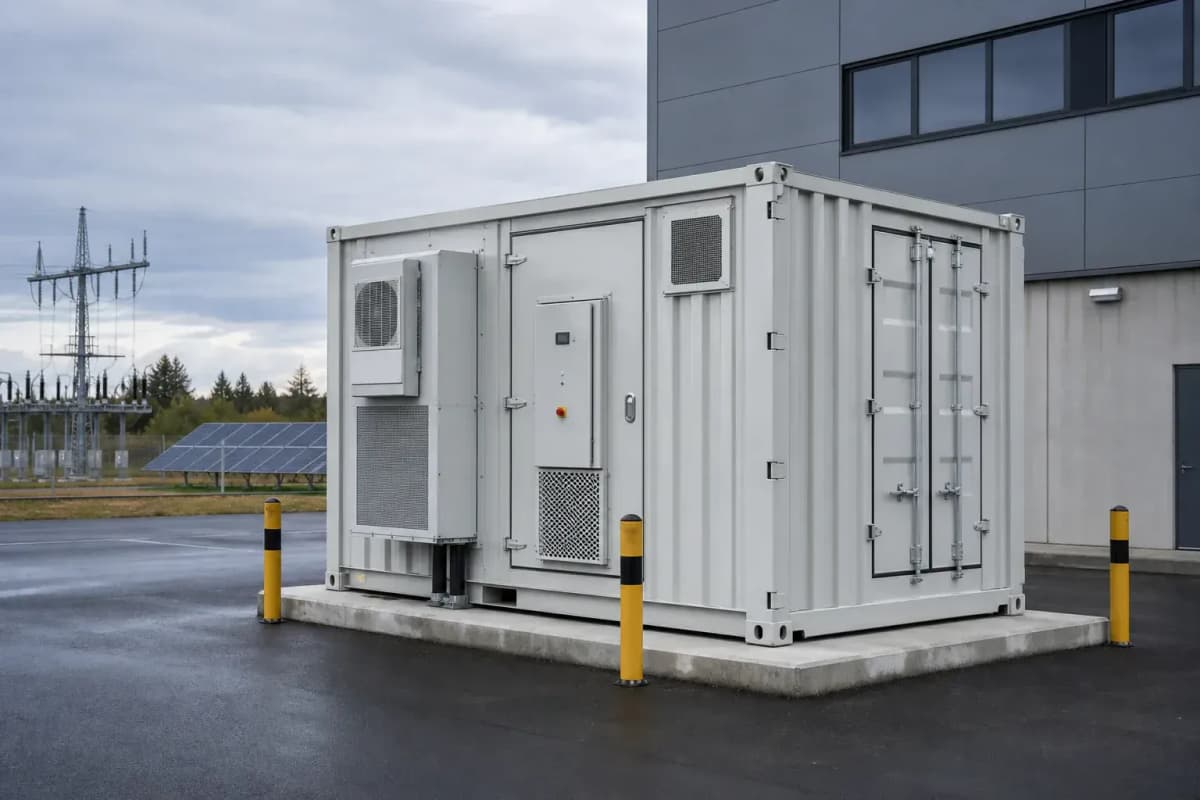

في سيناريو تمثيلي لمزرعة شمسية في منطقة الشرق الأوسط وشمال أفريقيا، يمكن لمحطة كهروضوئية 100kW على السطح أو مركبة أرضيا أن تقرن وحدة واحدة من نظام تخزين الطاقة بالبطاريات 50kWh هذا مع حد نقطة ربط 25kW لتمهيد منحدرات الإشعاع لمدة 5 دقائق، وقص قمم طلب مسائية من 20kW إلى 25kW، واحتجاز 10kWh إلى 15kWh لاستجابة تردد سريعة. هذا السيناريو توضيحي فقط، وليس نشر عميل موثقا، وتعتمد الوفورات الفعلية على التعرفات، وقواعد تقليص الإنتاج، وحدود الربط البيني.

المقارنة مع البدائل التقليدية

مقارنة بنظام تخزين طاقة بالبطاريات 50kWh تقليدي يعتمد على LFP فقط، يمكن لتصميم LFP الهجين مع المكثفات الفائقة تقليل تعرض خلايا الليثيوم لنبضات التيار العالي من خلال إسناد أسرع أحداث 1 ثانية إلى 20 ثانية إلى فرع المكثفات الفائقة. من ناحية التحكم العملي، يمكن أن يخفض ذلك تقلبات تيار البطارية القصوى بنسبة تقديرية من 30% إلى 60% أثناء أحداث التردد، حسب مقاس المكثفات الفائقة، وحدود DC-DC، وخوارزميات الإرسال.

مقارنة باحتياطي الديزل الدوار، يستجيب نظام تخزين الطاقة بالبطاريات 25kW دون استهلاك وقود للتسخين، أو عادم محلي، أو تأخير انحدار ميكانيكي من 15 ثانية إلى 60 ثانية. ومقارنة بنظام يعتمد على دولاب موازنة فقط، يوفر خزان LFP بسعة 50kWh مدة طاقة أطول ماديا، ما يسمح بتنظيم تردد قصير ونقل شمسي بمعدل 1 دورة في اليوم من نفس المنصة الموضوعة في حاوية.

أفادت BloombergNEF في ديسمبر 2025 أن أسعار حزم بطاريات التخزين الثابت وصلت إلى نحو $70/kWh في 2025، بانخفاض 45% عن 2024 لذلك القطاع، بينما بلغت أسعار حزم الليثيوم-أيون المتوسطة عبر كل القطاعات $108/kWh. لا تشمل هذه الأرقام كل بنود تكلفة EPC، لكنها توضح سبب تزايد جدوى مشاريع أنظمة تخزين الطاقة بالبطاريات المدمجة لخدمات الشبكة التجارية والصناعية (BloombergNEF، 2025: https://about.bnef.com/insights/clean-transport/lithium-ion-battery-pack-prices-fall-to-108-per-kilowatt-hour-despite-rising-metal-prices-bloombergnef/).

تحليل استثمار EPC وهيكل التسعير

يشمل تسليم EPC الجاهز للتشغيل لنظام تخزين الطاقة بالبطاريات 50kWh لتنظيم التردد هذا الهندسة، والتوريد، وفحص الجودة في المصنع، وتغليف التصدير، وتنسيق النقل الداخلي، ودعم البناء، والإشراف على التركيب، والتشغيل التجريبي، وتدريب المشغلين، وإعداد المراقبة، وضمان مشروع لمدة 1 سنة. نطاق سعر EPC هو $8,000 إلى $10,600، بينما نطاق توريد FOB هو $4,960 إلى $7,208 ونطاق التسليم CIF هو $5,970 إلى $8,676.

ينبغي نمذجة عائد الاستثمار التمثيلي من 3 مصادر قيمة على الأقل: توافر تنظيم التردد، وخفض ذروة الطلب، والاستهلاك الذاتي للطاقة الشمسية. مع طاقة قابلة للاستخدام 45kWh يوميا، و365 يوم تشغيل، وقيمة مدمجة $0.28/kWh من تجنب رسوم الطلب والطاقة، تبلغ القيمة السنوية المرتبطة بالطاقة نحو $4,599 قبل الصيانة، بينما قد تضيف قيمة التنظيم دفعة توافر منفصلة حيث تسمح القواعد المحلية بذلك.

لحالة تجارية وصناعية محافظة، افترض وفورات إجمالية سنوية $2,600 إلى $4,800، وصيانة سنوية $150 إلى $350، واستثمار EPC قدره $8,000 إلى $10,600. تكون فترة الاسترداد البسيطة الضمنية نحو 2.0 إلى 4.1 سنوات، لكن ينبغي للمشترين التحقق من الإيرادات باستخدام 12 شهرا من بيانات عداد الفواصل، وقيود كود الشبكة المحلي، وقواعد تسوية السوق قبل الشراء.

شروط الدفع هي 30% وديعة T/T زائد 70% مقابل بوليصة الشحن، أو 100% اعتماد مستندي غير قابل للإلغاء L/C عند الاطلاع للطلبات المؤهلة. يمكن مناقشة تمويل المشاريع لمحافظ تتجاوز $5,000K، ويمكن للمشترين طلب عرض مخصص أو التواصل مع [email protected] مع مخططات الخط الواحد، وملفات الأحمال، وجداول التعرفة، وجهد الربط البيني للحصول على دورة عرض فني من 3 أيام إلى 7 أيام.

ملاحظات الشراء

بالنسبة لفرق الشراء، يجب أن تتضمن الحزمة الفنية الدنيا 1 مخطط خط واحد، و1 مخطط موقع، و12 شهرا من بيانات حمل الفواصل، وسعة عاكس الطاقة الكهروضوئية، وجهد الشبكة، والمعايير المطلوبة، ونطاق درجة الحرارة المحيطة، وبروتوكول الاتصالات. يمكن للمهندسين أيضا التعرف على الموضوع للاطلاع على مراجع تحديد مقاس التخزين ومراجعة موارد المعرفة من SOLARTODO قبل تثبيت تصنيف PCS عند 25kW أو السعة عند 50kWh.

أساس الضمان هو 10 سنوات أو 70% من السعة المتبقية لنظام البطارية، رهنا بحدود التشغيل، وسجلات الأحداث، والظروف المحيطة، وعدد الدورات، والصيانة المعتمدة. يغطي ضمان EPC لمدة 1 سنة جودة أعمال التركيب والتشغيل التجريبي، بينما تمرر شروط ضمان المكونات وفقا لقائمة المواد النهائية، وحزمة الاعتماد، وترتيب الخدمة في بلد الوجهة.

تستخدم توقعات تكلفة NREL للتخزين الليثيوم-أيون على نطاق المرافق أنظمة 4 ساعات كمعيار مرجعي، وتوثق سيناريوهات واسعة لتكلفة رأس المال في 2030، بما في ذلك قيم حول $124/kWh و$207/kWh و$338/kWh للحالات المنخفضة والمتوسطة والمرتفعة. منتج SOLARTODO 50kWh هذا هو وحدة هجينة أصغر لمدة 2 ساعات، لذلك ينبغي للمشترين مقارنته من حيث سرعة الاستجابة، وتصنيف PCS، ونطاق السلامة، وشموليات EPC بدلا من $/kWh وحده (NREL، 2023/2024: https://research-hub.nrel.gov/en/publications/cost-projections-for-utility-scale-battery-storage).

يجب أن يتحقق الشراء النهائي من 6 وثائق قبل الإصدار: ورقة بيانات البطارية، وشهادة PCS، ووصف منطق BMS، وتقديم نظام إخماد الحريق، وخريطة اتصالات EMS، ورسم الترتيب العام للحاوية. بالنسبة لوحدة 50kWh لتنظيم التردد، تقلل هذه الوثائق 6 الغموض في اختبار القبول، والتفتيش المصنعي، ووثائق الشحن، وتركيب الموقع، وتفسير ضمان 10 سنوات.
