عمود توزيع حضري مثمن 10kV بارتفاع 15m - عمود فولاذي أحادي للخطوط المغذية

يُعد عمود التوزيع الحضري مثمّن الأضلاع 15m 10kV عبارة عن عمود فولاذي أحادي الدارة 10kV مُصمَّم لشبكات التوزيع الحضري ذات الطابع الجمالي، بإجمالي ارتفاع 15m، وبمسافة تصميمية نموذجية قدرها 80m، وعمر تصميمي 50 عامًا وفق ممارسات الصيانة القياسية. صُنِع من فولاذ مثمّن الأضلاع مجلفن بالغمس على الساخن، وقد تم تحسين هذا النوع من الأعمدة لتطبيقات التغذية الحضرية والضواحي ضمن 10-66kV حيث تكون أبعاد حق الارتفاق، والأثر البصري، وسرعة التركيب عوامل حاسمة. وبالنسبة للبلديات وشركات المرافق ومقاولي الـEPC الذين يبحثون عن بديل مدمج لأبراج الشبك (lattice towers)، توفر هذه التكوينات بصمة أقل، ولوجستيات مبسطة عبر 2-3 مقاطع مُفلنجة، وتصميم إنشائي متوافق مع متطلبات IEC 60826 و ASCE 10-15 و GB 50545.

مقارنةً ببنية توزيع شبكية تقليدية صغيرة زاوية، يمكن أن يقلل العمود الأحادي المثمّن المساحة الأرضية المشغولة بنحو 60-75% تقريبًا، اعتمادًا على هندسة الأساس وقواعد الخلوص المحلية، كما يمكنه تقليص زمن التجميع في الموقع بحوالي 20-35% لأن عدد الأجزاء المفكوكة أقل، وعدد مسامير الموقع أقل، ولا توجد تباعدات واسعة لقدم البرج. وفي الشوارع الرئيسية الكثيفة، والأحياء ذات الطابع الجمالي، وممرات النقل، وتطويرات الاستخدامات المختلطة، قد تُحدث هذه الفروقات تحسنًا ملموسًا في خلوص المشاة، وخطوط رؤية المركبات، وقبول التصاريح. تدعم إرشادات الصناعة الصادرة عن IEC 60826 لتحميل الخطوط العلوية، و IEEE 738 لسلوك الموصلات الحراري، وتحليلات تحديث الشبكات الحضرية من IEA و IRENA و NREL تصميمات تُوازن بين المتانة، واستخدام الأراضي بشكل أكثر إحكامًا، وتقليل صيانة دورة الحياة في بنية التوزيع.

تموضع المنتج للتوزيع الحضري 10kV

ينتمي هذا الطراز إلى مجموعة عرض جميع منتجات برج/عمود نقل القدرة وهو مُهيأ كـ عمود فولاذي أحادي مثمّن لتغذية توزيع علوية 10kV ضمن ترتيب دائرة واحدة. يستخدم الهيكل القياسي فولاذًا مضلعًا مثمّن الأضلاع (ثماني الأضلاع) مع تجلفن بالغمس على الساخن بعد التصنيع، وتُوصَل وصلات المقاطع عبر مسامير فلنجة عالية المقاومة للنقل على أطوال قابلة للإدارة أقل من قيود شاحنات التصدير الشائعة التي تبلغ عادةً 12m. تم اختيار مقطع العمود ليتكامل بصريًا مع البيئة الحضرية، حيث قد يبدو عمود متدرج (مُدبّب) مستمر أقل إزعاجًا من بنية شبكية مكوّنة من 4 أرجل، كما يسهل دمجه مع متطلبات الشوارع المزخرفة.

بالنسبة لفرق الهندسة، يبدأ نطاق التصميم الأساسي من ارتفاع إجمالي 15m، ومسافة 80m اسمية، وأساس تحميل الرياح من الفئة B وثلج شعاعي 15mm وفق القالب المرفق، مع أهداف مقاومة التأريض <10 ohm في الظروف القياسية أو <4 ohm في مناطق عالية البرق. تشمل التوافقات النموذجية للموصلات مفاهيم حزم ACSR في 1× أو 2× أو 4× أو 6× حسب فئة الجهد وتصميم الخط، إلا أنه في تغذية حضرية 10kV بدارة واحدة، غالبًا ما تحدد المرافق ترتيبًا أبسط لطور واحد (موصل واحد). يمكن تهيئة العزل بسلاسل بورسلان وفق الممارسة التقليدية للمرافق، أو بوحدات بوليمر مركّب لكتلة أقل ومقاومة تخريب أفضل.

بنية النظام

يتكون النظام الإنشائي من 1 عمود أحادي (monopole) Shaft، و 1 قاعدة فلنجة، و 1 قفص مسامير تثبيت (anchor-bolt cage)، و 1 تجميعة كروس آرم (crossarm assembly)، مع واجهات التأريض والعوازل والعتاد المرتبطة. يُصنَع العمود من صفائح فولاذية عالية المقاومة مُشكّلة إلى مضلع متدرج ثماني الأضلاع، ثم يُجلفن بالكامل بالغمس على الساخن لتحسين مقاومة التآكل خلال فترة خدمة قد تتجاوز 50 عامًا في البيئات المعتدلة مع فحص مجدول كل 12-24 شهرًا. ووفقًا لتصميم المسار، قد يدعم الترتيب العلوي أيضًا 1 سلك أرضي أو مسار 1 OPGW عندما تتطلب المرافق توفير حماية من البرق واتصالات الألياف على نفس ممر الخط.

تتضمن بنية تغذية حضرية قياسية حول هذا العمود عادةً 3 موصلات أطوار، و3 نقاط تثبيت عوازل، و1 نزول تأريض (grounding downlead)، وقاعدة معززة مصممة لظروف تحمل التربة المحلية. يكون تنسيق العمود الأحادي فعالًا بشكل خاص على جوانب الطرق حيث قد تكون المساحة المتاحة للبصمة فوق سطح الأرض أقل من 2-4m² مقارنةً بأخذ أرضي أكبر بكثير من دعامات شبكية ذات قواعد متباعدة. ووفقًا لاتجاهات البنية التحتية الحضرية التي نوقشتها IRENA ودراسات رقمنة الشبكات من IEA، تُفضَّل الهياكل المدمجة بشكل متزايد عندما تحتاج المرافق إلى إضافة سعة توزيع دون توسيع الممرات أو تعطيل أصول الشوارع القائمة.

المواصفات الفنية

من الناحية الميكانيكية، صُمم هذا العمود 15m لخدمة 10kV ضمن حالة تحميل لمسافة اسمية 80m وتحميل بدارة واحدة. يستخدم جسم الفولاذ عادةً صفائح مجلفنة أو فولاذًا أنبوبيًا مكافئًا مُشكّلًا مع سماكة حماية من التآكل مُختارة لتمديد العمر وفئة الجو، وغالبًا ما تكون ضمن نطاق 70-100μm من طلاء الزنك حسب المواصفة. يتم التحقق الإنشائي وفق مجموعات أحمال تشمل شد الموصلات اليومي، والضغط الريحي الأقصى، وثلج شعاعي 15mm، وحالة طوارئ انقطاع السلك (broken-wire) حسب أهمية المسار. تُعد حالات الأحمال هذه محورية ضمن IEC 60826 ويتم استكمالها بشكل روتيني بفحوصات كود محلية مثل GB 50545 أو معايير خاصة بالمرافق.

تُختار الملحقات الكهربائية وفق تيار التغذية، وفئة التلوث، والتعرض للبرق. بالنسبة لخطوط 10kV، غالبًا ما تستخدم المرافق إما 3 عوازل بورسلان أو 3 عوازل بوليمر مركّب لكل موضع عمود، وتقلل خيارات البوليمر كتلة الملحقات وتحسن أداء مقاومة التلوث في المناطق الساحلية أو الصناعية. يجب مراجعة حدود السلوك الحراري للموصل باستخدام IEEE 738، خصوصًا عندما تواجه التغذيات الحضرية درجات حرارة محيطة مرتفعة تتجاوز 40°C أو خلوصات محدودة تحد من رفع السعة (ampacity uprating). وإذا كانت هناك حاجة لدمج الاتصالات، يمكن تضمين مسار 1 OPGW في الجزء العلوي من بنية الشبكة، على الرغم من أن العديد من تغذيات المدن 10kV تستخدم مسارات اتصالات منفصلة.

المواد، حماية التآكل، وعمر التصميم

المادة الأساسية هي فولاذ مجلفن بالغمس على الساخن في شكل عمود أحادي متدرج مثمّن الأضلاع، وقد تم اختياره لأن الفولاذ يجمع بين سلوك إنشائي يمكن التنبؤ به، وقبول واسع من الأكواد، وجودة تصنيع ناضجة. وبالمقارنة مع أعمدة FRP أو الهجينة، يبقى الفولاذ المجلفن خيارًا مرجعيًا في العديد من مناقصات المرافق فوق 10kV، خصوصًا عندما تكون توافقات عتاد الخط وإلمام فرق الإصلاح أولوية. ومع طلاء زنك مناسب، وتفاصيل تصريف، وفحص دوري على فترات 1-2 سنوات، يمكن تحقيق عمر خدمة عملي يبلغ 50 عامًا؛ وفي مناطق داخلية أقل تعرضًا للتآكل، قد يمتد العمر الفعلي إلى ما بعد 50 عامًا قبل الحاجة إلى تأهيل رئيسي.

إدارة التآكل ليست مجرد مسألة طلاء، بل أيضًا مسألة تفاصيل. عادةً ما تتحكم تصاميم SOLARTODO في مصائد المياه، وواجهات الفلنجة، وإغلاق فتحات اليد (hand-hole sealing) بحيث يتم تقليل احتجاز الرطوبة إلى أدنى حد خلال عقود من الخدمة. وبالنسبة للمدن الساحلية ذات ترسب الكلوريد أو الأحياء الصناعية ذات التعرض للكبريت، يمكن للمشترين تحديد تجلفن أثقل، أو طلاء مزدوج (duplex coating)، أو معالجات فلنجة محكمة الإغلاق. تُظهر بيانات من دراسات إدارة الأصول لدى NREL وممارسات دورة حياة المرافق عمومًا أن الفحص الوقائي على فترات 12 شهرًا إلى 24 شهرًا يقلل مخاطر الصيانة غير المخطط لها ويحسن التكلفة الإجمالية للملكية خلال أفق 30-50 سنة.

متطلبات الأساس والتأريض

يعتمد اختيار الأساس على الظروف الجيوتقنية، ومتطلبات مقاومة الانقلاب، وقيود الحفر المحلية. بالنسبة لعمود أحادي حضري 15m يحمل موصلات دارة واحدة 10kV فوق مسافة 80m، فإن الحل النموذجي هو 1 أساس خرسانة مسلحة بحجم مُحدد وفق نتائج تقرير التربة، وغالبًا ما يكون ضمن نطاق 2-4m³ لأساسات تحمل متوسطة، مع ضرورة التحقق من الأبعاد الدقيقة عبر هندسة المشروع. وفي الأرصفة المقيدة أو الترب الضعيفة، يمكن اعتماد تصميم مدعوم بالخوازيق (pile-assisted)، باستخدام 1-4 piles أو آبار أعمق حيث يكون التحكم بالهبوط (settlement) حاسمًا.

يجب أن يستهدف التأريض مقاومة عند القاعدة أقل من 10 ohm في المناطق القياسية وأقل من 4 ohm حيث تكون كثافة البرق مرتفعة أو حيث تكون معايير المرافق أكثر صرامة. قد يتضمن طقم تأريض كامل 1 نظام قضيب نحاسي مربوط (copper-bonded rod system)، و1 موصل نزولي (down conductor)، وروابط إكسوثيرمية (exothermic) أو روابط مُثبتة بالبراغي (bolted bonds) يتم اختبارها بعد التركيب. تتوافق هذه القيم مع الممارسة الشائعة في المرافق لهياكل التوزيع وتدعم أداء تفريغ الصواعق، وتبديد تيار العطل، والسلامة العامة. يمكن للمشترين الذين يخططون لممرات مكشوفة أن يتعرفوا على الموضوع لمراجعة تصميم التأريض، وتخفيف التآكل، وملحقات الخط العلوي قبل إتمام إجراءات الشراء.

الجماليات الحضرية ومزايا البصمة

من أقوى الحجج الهندسية لهذا العمود هو الجمع بين بصمة مدمجة وتشويش بصري منخفض. قد يتطلب الدعم الشبكي التقليدي قاعدة متباعدة عدة مرات أكبر من قطر عمود أحادي (monopole)، بينما يركز العمود الحضري المثمّن الهيكل في عنصر مركزي رأسي واحد. وفي النشر العملي داخل المدن، يمكن أن يقلل ذلك من عرقلة الأرصفة والجزرات الوسطية وحواف مواقف السيارات بنسبة 60% أو أكثر، اعتمادًا على تغطية الأساس والحواجز الوقائية المحلية. والنتيجة هي توافق أفضل مع الشوارع ذات الطابع الجمالي، وطرق الجامعات، وممرات الواجهة البحرية، وتطويرات موجهة نحو النقل.

كما أن المظهر البصري مهم في التصاريح. منذ 2021، تشير الصناعة بشكل متزايد إلى تصاميم منخفضة الأثر البصري مثل مفهوم T-pylon في المملكة المتحدة للخطوط عالية الجهد كدليل على إمكانية هندسة بنية النقل والتوزيع بتأثير أقل على أفق المدينة. ورغم أن هذا المنتج هو عمود توزيع حضري 10kV وليس 400kV T-pylon، فإن فلسفة التصميم نفسها تنطبق: عدد أقل من الأعضاء، هندسة أنظف، ومظهر أكثر اندماجًا في المجال العام. وبالنسبة للمطورين الذين يوازنون بين أداء المرافق والمراجعة المعمارية، غالبًا ما تحصل الأعمدة الأحادية على قبول أسرع من بدائل الشبك في المناطق الكثيفة.

التركيب واللوجستيات

تُعد كفاءة اللوجستيات عاملًا رئيسيًا في خفض التكلفة في المشاريع التي تقل عن 100 عمود، وتزداد أهميتها في شوارع المدن حيث تكون تكلفة وقت الرافعات وإغلاقات المسارات مرتفعة. يُنقل هذا العمود عادةً على شكل 2 أو 3 مقاطع مُفلنجة، ما يقلل متطلبات طول الشاحنة ويسمح بتسليم على مراحل داخل الممرات الحضرية المقيدة. يتضمن تركيب الموقع عادةً رافعة واحدة وفريق تثبيت بالبراغي (bolt-up crew) واحد وتسلسل تجميع أقصر من هياكل الشبك التي قد تضم عشرات الأعضاء المنفصلة. وفي كثير من المشاريع، يمكن تقليل مدة التركيب لكل عمود بنسبة 20-35% مقارنةً ببدائل الشبك الصغيرة، بشرط وقت معالجة الأساس وموافقات التحكم بالمرور.

يمكن لشركات المرافق وEPC أن تُهيئ نظامك عبر الإنترنت لتحديد تقسيم المقاطع، ونوع العازل، وهدف التأريض، وحزمة الملحقات قبل إصدار المناقصة. وفي المشاريع التي تضم 50+ وحدة، تصبح فحوصات ما قبل التجميع، وترميز البراغي، وقوائم التعبئة الخاصة بالمسار مهمة، لأن حتى تخفيض ساعتين في التعامل الميداني لكل عمود يمكن أن يخفض بشكل ملموس تكاليف العمالة واحتلال المسارات. وهذا مهم بشكل خاص في التطبيقات الحضرية ذات الطابع الجمالي حيث قد تكون نوافذ التركيب الليلية محدودة إلى 6-8 ساعات.

التطبيقات

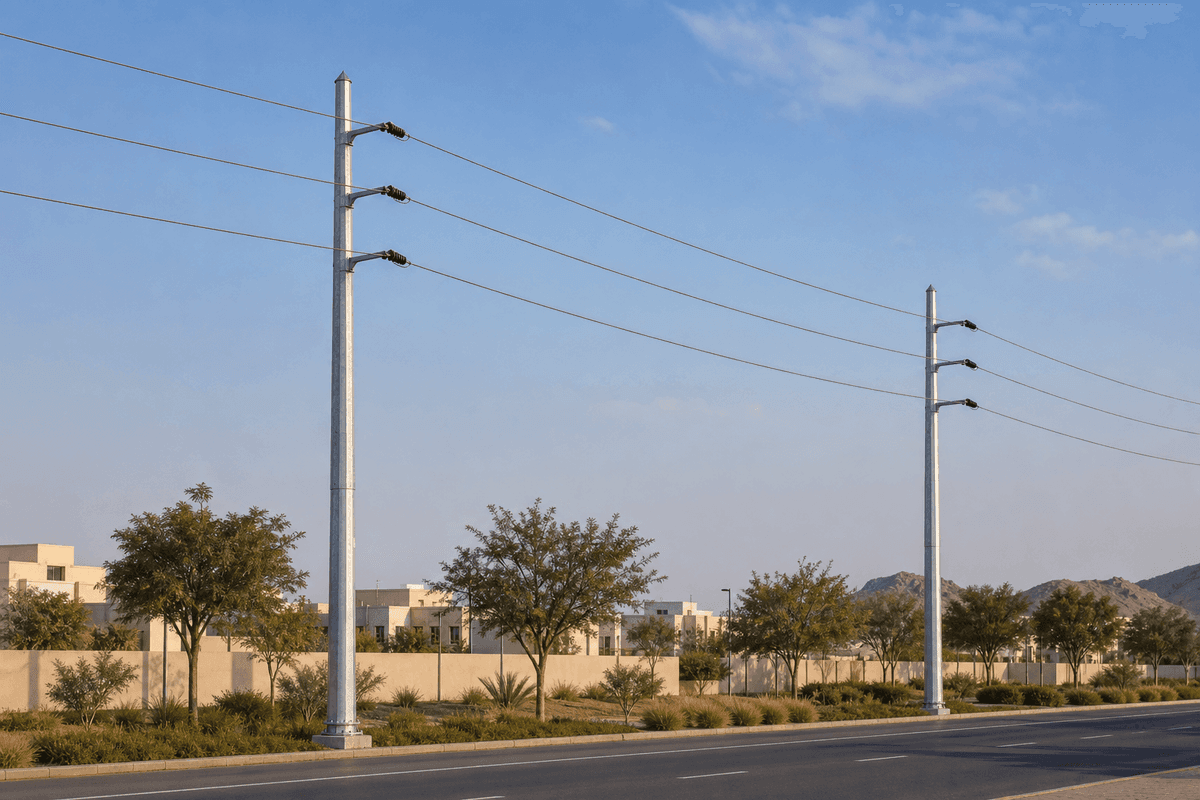

التطبيق الأساسي هو توزيع علوي حضري وضواحي 10kV للطرق ذات الطابع الجمالي، والمناطق البلدية، والحدائق الصناعية، والحرم الجامعي، ومناطق إعادة التطوير حيث تهم الجماليات بقدر أهمية الأداء الكهربائي. وبفضل دائرة واحدة ومسافة تصميم 80m، يكون العمود مناسبًا لتمديدات التغذية، وترميم الخطوط، واستبدال أعمدة خرسانية أو هياكل شبكية قديمة. كما يُستخدم في الجزر الوسطية للبوليفارد، ومناطق اللوجستيات، والأحياء البحرية حيث يمكن للبصمة الأضيق الحفاظ على خطوط الرؤية وتقليل التعارض مع التشجير والإشارات وحركة المشاة.

تتمثل حالة نموذجية في شركة مرافق بلدية في مدينة ساحلية من دول MENA تقوم بترقية تغذية ذات طابع جمالي بطول 4.8km تخدم أحمالًا تجارية متنوعة بقدرة ذروة تقريبية 6-8MW. وباستبدال أعمدة خرسانية أقدم وبعض هياكل الزوايا الضخمة بأعداد 60 من أعمدة فولاذية أحادية مثمّنة، خفض المشغل متوسط احتلال جانب الطريق بنحو 65%، وقصّر نوافذ التركيب من 2 يوم إلى حوالي 1.3 يوم لكل موقع بما في ذلك إدارة المرور، وحسن مقاومة التآكل عبر التجلفن بالغمس على الساخن مع تأريض مُحسّن أقل من 4 ohm بسبب التعرض العالي للبرق. يتوافق هذا النوع من النشر مع أولويات تعزيز الشبكة الحضرية التي أبرزتها IEA وتحليلات BloombergNEF حول كهربة البنية التحتية للتوزيع المتينة.

الامتثال والمعايير وأساس الهندسة

تم تصميم هذا المنتج بالاستناد إلى IEC 60826 لتحميل الخطوط العلوية، و ASCE 10-15 لمفاهيم التصميم ذات الصلة بهياكل الدعم الفولاذية، و GB 50545 لممارسة التصميم الإنشائي لنقل وتوزيع القدرة، و IEEE 738 لعلاقات تيار الموصل مع درجة الحرارة. تهم هذه المعايير لأن أعمدة التوزيع الحضرية يجب أن تتحمل ليس فقط أحمال الخدمة الاسمية، بل أيضًا أحداث الطوارئ مثل انقطاع الموصل، والثلج غير المنتظم، وعوامل هبات العواصف. ينبغي أن تحدد المواصفة المتينة ما لا يقل عن 4 فئات بوضوح: التحميل الميكانيكي، وحماية التآكل، والخلوصات الكهربائية، وأداء التأريض.

بالنسبة للمشترين الذين يعدّون جداول فنية، توصي SOLARTODO بالتحقق من 10 عناصر قبل إصدار الطلب: الارتفاع، فئة الجهد، عدد الدوائر، المسافة، نوع الموصل، نوع العازل، سرعة الرياح، سماكة الثلج، أساس الأساس، وهدف التأريض. يقلل ذلك من مخاطر إعادة التصميم ويدعم إصدار التصنيع بسرعة أكبر. وللمشترين الذين يحتاجون هندسة خاصة بالمسار أو وثائق امتثال، يمكنهم طلب عرض سعر مخصص مع خرائط الأحمال، وافتراضات الجيوتقنية، وتفضيلات الملحقات لملف بيانات خاص بالمشروع.

تحليل استثمار EPC وهيكل التسعير

بالنسبة لمشاريع توزيع المرافق والبلديات والقطاع الخاص، عادةً ما يشمل نطاق EPC 5 حزم رئيسية: الهندسة، والمشتريات، والإنشاء، والاختبار/التكليف (commissioning)، والضمان. تغطي الهندسة الحسابات الإنشائية، والرسومات، وتخطيطات مسامير التثبيت، ووثائق الجودة؛ وتغطي المشتريات جسم العمود، وcrossarms، والعوازل، والمثبتات، ومواد التأريض؛ ويغطي الإنشاء أعمال الأساس، والتركيب، والمحاذاة؛ ويغطي التكليف فحص الأعمال، والتحقق من العزم (torque verification)، واختبارات التأريض؛ ويشمل الضمان سنة واحدة من دعم ما بعد التسليم. غالبًا ما يُفضَّل هذا النهج المجمّع لمشاريع تضم 20-200 عمود لأنه يبسط إدارة الواجهات والتحكم بالجدول الزمني.

بالنسبة للتوسعات الأكبر، تُحسن خصومات الحجم اقتصاديات المشروع الإجمالية. يوضح الهيكل المرجعي القياسي أدناه، ويُطبق عادةً على قيمة المعدات أو على قيمة الحزمة المتفاوض عليها حسب شروط Incoterms ونطاق الخدمة.

تُقارن نظرة ROI العملية هذا العمود الأحادي مع بدائل الشبك أو بدائل خرسانية حضرية أثقل. إذا كان مشروع المدينة يوفر حتى $300-$600 لكل عمود في التحكم بالمرور، أو تخفيف استخدام الأراضي، أو تسريع التركيب، يمكن لبرنامج 50 عمودًا تجنب $15,000-$30,000 في التكاليف غير المباشرة. كما أن وفورات الصيانة السنوية $40-$90 لكل عمود واقعية أيضًا عندما تقلل الهندسة المبسطة من تدخلات الفحص وإعادة الطلاء. وبالنظر إلى هذه الوفورات، يمكن غالبًا استرداد علاوة رأس المال الإضافية للعمود الأحادي الحضري خلال حوالي 4-8 سنوات، اعتمادًا على تكاليف العمالة، وتعقيد التصاريح، وتكاليف الأعطال. بالنسبة للشروط التجارية، يكون الدفع القياسي 30% T/T + 70% مقابل B/L أو 100% L/C عند الاطلاع؛ ويمكن مناقشة دعم التمويل للمشاريع التي تتجاوز $1,000K. جهة الاتصال التجارية: [email protected].

إرشادات المشتريات وخيارات التخصيص

يمكن تخصيص هذا العمود عبر ما لا يقل عن 8 متغيرات: الارتفاع، الترتيب العلوي، هندسة تثبيت الموصل، نوع العازل، سماكة التجلفن، منطقة الرياح، فئة الثلج، وواجهة الأساس. تشمل الملحقات الاختيارية أجهزة منع التسلق، ودعامات صعود الكابل (cable riser supports)، ولوحات التعريف، وعلامات الطيران، وعتاد متوافق مع OPGW. في الأحياء الحضرية ذات الطابع الجمالي، غالبًا ما يطلب المشترون تشطيبًا زخرفيًا على السطح فوق التجلفن أو تفاصيل عتاد مخفية، بشرط ألا تؤثر هذه الإضافات على أداء مقاومة التآكل أو سهولة الوصول للفحص.

قد يستفيد فريق المشروع أيضًا من التعرف على الموضوع للحصول على إرشادات حول اختيار العمود الأحادي مقابل الشبك، وعتاد الموصل، وطرق التأريض. وللمحافظ المختلطة، يمكن لـ SOLARTODO تنسيق عائلات معيارية تمتد عبر 10kV و 35kV و 66kV بحيث تحافظ المرافق على اتساق بصري بينما تقوم بضبط فئات القوة والخلوص حسب مقطع المسار.

لماذا يناسب هذا التكوين مشتري B2B؟

بالنسبة لمقاولي EPC، تكمن القيمة في لوجستيات أبسط، وواجهات موقع أقل، وتصنيع يمكن التنبؤ به. وبالنسبة للمرافق، تتمثل الفائدة في هيكل دعم يجمع بين هندسة حضرية بمقياس 15m، وتوافق تغذية 10kV، وهدف تصميم 50 عامًا ضمن بصمة مدمجة. وبالنسبة للمطورين والبلديات، تتمثل الميزة في تقليل التشويش البصري وتسهيل الدمج في المشهد الحضري العام. عبر مجموعات المشترين هذه، يوفر العمود الأحادي الفولاذي المثمّن خيارًا ناضجًا تقنيًا قائمًا على المعايير حيث يصبح توازن الهيكل والمظهر وتكلفة دورة الحياة أهم من أقل تكلفة أولية فقط.

عند تحديده بشكل صحيح، يدعم عمود التوزيع الحضري مثمّن الأضلاع 15m 10kV توزيعًا حضريًا متينًا مع مكاسب قابلة للقياس في كفاءة البصمة وسرعة التركيب وقبول المظهر. وهو مناسب بشكل خاص عندما يعتمد نجاح المشروع على إتمام الأعمال المدنية ضمن نوافذ حضرية ضيقة تبلغ 6-8 ساعات، والحفاظ على التأريض تحت 10 ohm أو 4 ohm حسب المتطلبات، وتقديم بروفايل أفق نظيف خلال 50 عامًا من الخدمة. وللمراجعة التصميمية الخاصة بالمشروع أو تأكيد الأحمال أو التسعير بنظام تسليم مفتاح، يمكن لـ SOLARTODO دعم التوريد فقط، أو التوريد مع الشحن، أو تنفيذ EPC كامل.
