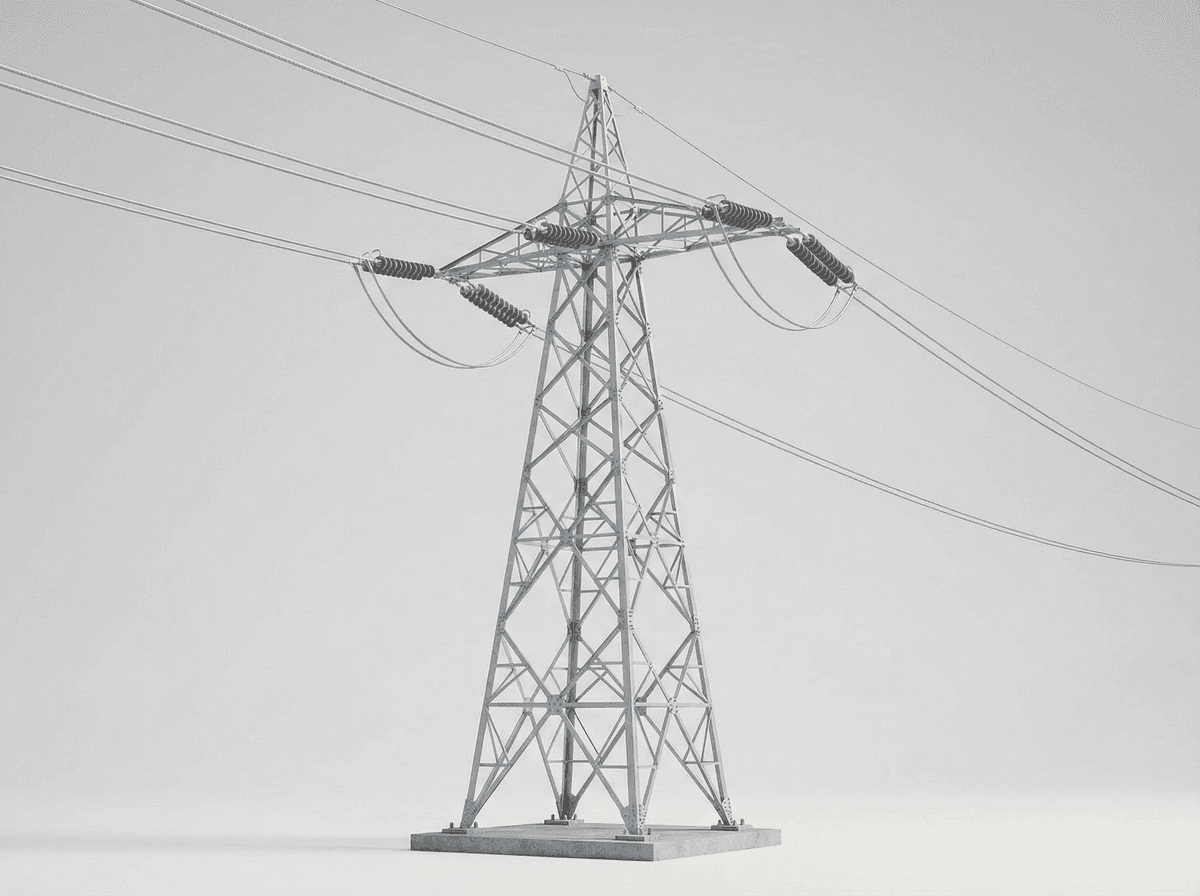

برج توزيع شبكي فولاذي 35kV بارتفاع 22m — دارة مزدوجة تانجنت
الميزات الرئيسية
- هيكل شبكي فولاذي مجلفن بالغمس الساخن Q420/Q460 بارتفاع 22 متر وعمر تصميمي 50 سنة
- تكوين الدارة المزدوجة يحمل 6 موصلات ACSR، ما يضاعف السعة في ممر حق ارتفاق واحد
- مدى قياسي 120 m محسّن لشبكات توزيع ضواحي 35kV
- تصميم معتمد وفق IEC 60826 / GB 50545 / ASCE 10-15؛ مقاومة أساس البرج < 10 ohm بشكل قياسي
- دمج سلك أرضي OPGW يوفر حماية صاعقة واتصال عبر ألياف ضوئية في آن واحد
برج قدرة توزيع مزدوج الدارة 35kV بارتفاع 22m من SOLARTODO: برج تعليق شبكي من فولاذ Q420 مجلفن بالغمس الساخن، مدى تصميم 120 m، موصلات ACSR عدد 2 دوائر × 3 موصلات، سلك أرضي OPGW، مطابق لمعايير IEC 60826 / GB 50545، عمر تصميمي 50 سنة. تسليم مفتاح EPC بسعر 9,200–13,800 دولار لكل برج.
الوصف
يُعدّ SOLARTODO 22m 35kV Distribution Double Circuit Power Tower برجًا عالي الأداء من الهياكل الفولاذية الشبكية (steel lattice) مُصمّمًا خصيصًا لشبكات توزيع الطاقة في المناطق السكنية/الضواحي. يبلغ ارتفاعه 22 مترًا، ويدعم مسارين (two circuits) لخطوط نقل الجهد المتوسط 35kV، لربط المحطات الفرعية بشبكات التوزيع المحلية. صُمّم من قضبان زوايا فولاذية Q420/Q460 مُجلفنة بالغمس الساخن (hot-dip galvanized)، ويقدّم عمرًا تصميميًا 50 عامًا متوافقًا مع المعايير IEC 60826 و GB 50545 و ASCE 10-15.
تتميز الهيكلية الشبكية بمقطع عرضي مثلثي/مربّع مفتوح (open triangular/square cross-section) يكون أعرض عند القاعدة (~4.5 m) ويتناقص تدريجيًا نحو القمة، ما يضمن توزيعًا فعّالًا لأحمال الموصلات الرأسية وأحمال الرياح المستعرضة. تدعم مجموعتان من الأذرع العرضية (horizontal cross-arms) عند القمة ست سلاسل موصلات ACSR (ثلاث لكل دائرة) عبر عوازل تعليق I-strings (suspension insulator I-strings)، مما يسمح بتأرجح طبيعي للموصلات تحت تأثير أحمال الرياح. يوفّر سلك أرضي OPGW عند قمة البرج حمايةً متزامنة من الصواعق مع إمكانية الاتصال عبر الألياف الضوئية (fiber-optic communication).
يُحافظ على مقاومة قاعدة البرج تحت 10 ohms وفق المعيار، أو تحت 4 ohms للمناطق ذات النشاط العالي للصواعق (high-lightning-activity zones).
يمكن للعملاء اختيار عوازل قرصية خزفية (porcelain disc insulators) (موثوقية مثبتة، وخدمة 50+ سنة) أو عوازل بوليمر مركّبة (composite polymer insulators) (أخف بنسبة 30%، مقاومة للتخريب، وأداء فائق في مقاومة الومضات الناتجة عن التلوث superior pollution flashover performance). يبلغ طول مجال التصميم القياسي 120 m، وهو مُحسّن لممرات توزيع الضواحي. يؤدي تكوين الدائرتين (double-circuit configuration) إلى مضاعفة سعة نقل الطاقة داخل ممر حق ارتفاق واحد، مما يقلّل تكاليف الاستحواذ على الأراضي بنسبة تصل إلى 40% مقارنةً بخطّين منفصلين أحاديي الدائرة. وبالمقارنة مع أعمدة خرسانية لتوزيع الطاقة من الارتفاع المكافئ، تقلل تصميمات الفولاذ الشبكي حجم المواد الإنشائية بحوالي 30% مع تحقيق تصنيفات أحمال أعلى.
قام أحد مشغلي المرافق الإقليميين في جنوب شرق آسيا بنشر شبكة SOLARTODO 35kV double-circuit مكوّنة من 15 برجًا لترقية البنية التحتية للنقل دون الإقليمي (sub-transmission) التي تخدم 12,000 اتصال سكني جديد. مكّنت عملية التجميع المعيارية بالبراغي (modular bolted assembly) من تركيب كل برج خلال أقل من يومين دون الحاجة إلى معدات رافعات ثقيلة، مما خفّض إجمالي مدة الإنشاء بنسبة 25% مقارنةً ببدائل الخرسانة المصبوبة في الموقع (cast-in-place concrete alternatives).
EPC Investment Analysis and Pricing Structure
يشمل باقة SOLARTODO الجاهزة للتسليم عبر EPC (Turnkey) تصميم الهندسة، وجميع معدات البنية الهيكلية والكهربائية، والشحن الدولي، وإنشاء قواعد خرسانية، وتركيب البرج، وتركيب سلاسل الموصلات (conductor stringing)، والتشغيل التجريبي (commissioning)، والاختبارات، مع ضمان شامل لمدة سنة واحدة. تتوفر ثلاث فئات تسعير:
| Tier | Price Range (USD) | Scope |
|---|---|---|
| FOB Supply | $5,520 - $9,660 | المعدات فقط، تسليم من المصنع (ex-works China) |
| CIF Delivered | $6,440 - $11,040 | المعدات + الشحن + التأمين إلى الميناء |
| EPC Turnkey | $9,200 - $13,800 | تركيب وتشغيل وتجهيز بالكامل |
خصومات الكميات: 50-99 وحدة = 5%؛ 100-249 وحدة = 10%؛ 250+ وحدة = 15%.
الدفع: 30% T/T مقدّم + 70% T/T مقابل نسخة B/L، أو 100% L/C عند الاطلاع.
يتوفر التمويل للمشاريع التي تتجاوز $1,000,000 عبر SINOSURE.
للتواصل: [email protected] | solartodo.com
المواصفات التقنية
| ارتفاع البرج | 22m |
| تصنيف الجهد | 35kV |
| نوع البرج | Tangent (Suspension) |
| المادة | Steel Lattice (Q420/Q460) |
| عدد الدوائر | 2circuits |
| حزمة الموصل | 1 × ACSR per phase |
| مدى التصميم | 120m |
| فئة أحمال الرياح / الثلج | Class B / 15 mm ice |
| نوع الأساس | Reinforced Concrete Pad-and-Chimney |
| نوع العازل | Porcelain Disc Suspension String (I-string) |
| سلك أرضي | OPGW (Lightning Protection + Fiber Optic) |
| مقاومة قدم البرج | < 10 (standard) / < 4 (high-lightning zone)ohm |
| درجة الفولاذ | Q420 / Q460 |
| المعالجة السطحية | Hot-Dip Galvanized (ISO 1461, min. 85 µm) |
| عمر التصميم | 50years |
| التطبيق | Suburban Distribution |
| المعايير | IEC 60826 / GB 50545 / ASCE 10-15 |
تفصيل الأسعار
| البند | الكمية | سعر الوحدة | المجموع الفرعي |
|---|---|---|---|
| الهيكل الشبكي الفولاذي (Q420، مجلفن بالغمس الساخن، ~3.5 ton) | 1 set | $4,900 | $4,900 |
| الذراع العرضية والتجهيزات (فولاذ مجلفن، مُركّب) | 1 set | $650 | $650 |
| سلاسل عوازل التعليق (قرص بورسلان، 6 سلاسل × 5 أقراص) | 30 pcs | $80 | $2,400 |
| موصل ACSR (ACSR-240، 6 موصلات × مدى 120m) | 1 set | $1,080 | $1,080 |
| سلك أرضي OPGW (مدى 120m) | 1 set | $960 | $960 |
| نظام التأريض (قدم البرج، < 10 ohm) | 1 set | $500 | $500 |
| أساس خرسانة (pad-and-chimney، ~4.5 m³) | 1 set | $1,575 | $1,575 |
| أعمال التركيب والتكليف | 1 set | $700 | $700 |
| نطاق السعر الإجمالي | $9,200 - $13,800 | ||
الأسئلة الشائعة
ما هو مدى التصميم القياسي لهذا البرج 35kV؟
ماذا يشمل سعر تسليم مفتاح EPC، وما نطاق الضمان؟
هل يمكن تخصيص البرج لمناطق رياح أو أحمال ثلج أعلى؟
ما نوع الأساس المطلوب، وكيف يتم تحديده؟
كيف يتم حماية الهيكل الفولاذي من التآكل خلال عمره التصميمي 50 سنة؟
الشهادات والمعايير
مصادر البيانات والمراجع
- •IEC 60826:2017 — Design Criteria of Overhead Transmission Lines
- •GB 50545-2010 — Code for Design of 110kV and Below Overhead Lines
- •ASCE 10-15 — Design of Latticed Steel Transmission Structures
- •IEEE Std 738-2012 — Standard for Calculating the Current-Temperature Relationship of Bare Overhead Conductors
- •SOLARTODO Engineering Reference Data 2026
