وصلة تراكب لعمود توزيع ثماني الأضلاع 12m 10kV - عمود فولاذي حضري مفرد

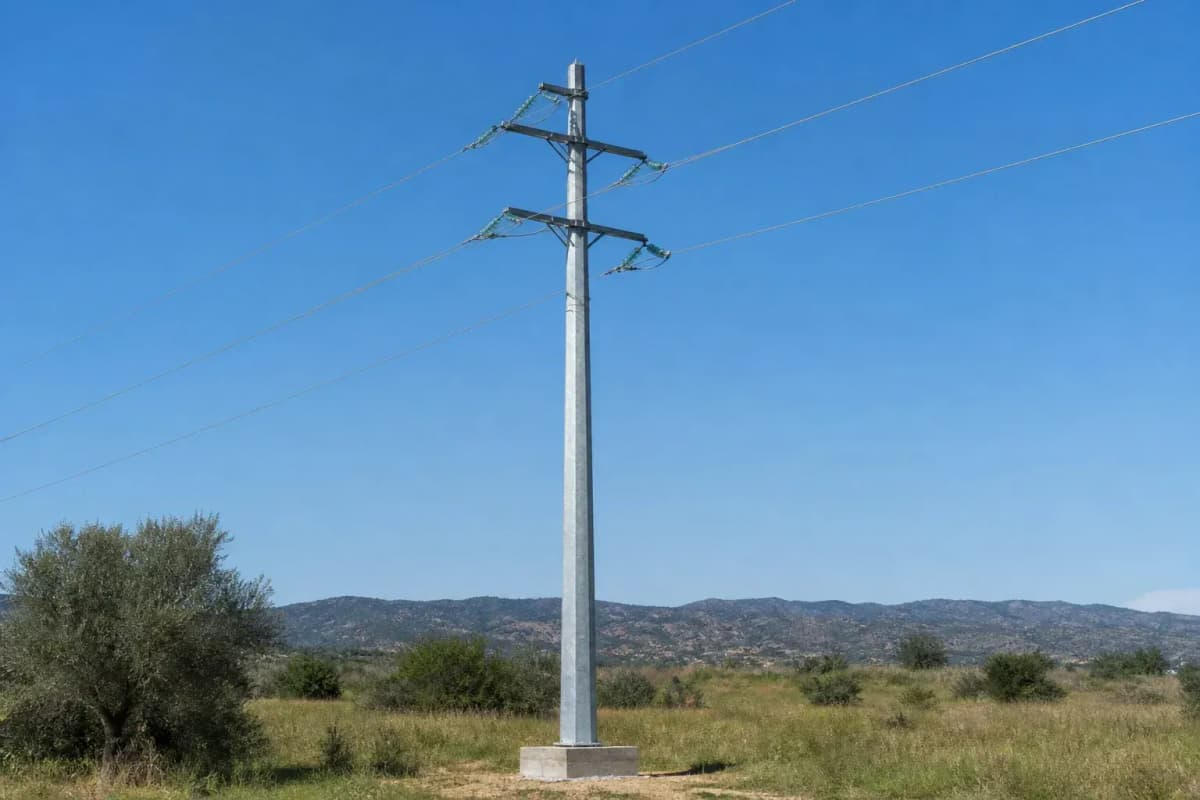

إن وصلة التراكب لعمود التوزيع ثماني الأضلاع 12m 10kV هي عمود فولاذي مدمج مفرد لمغذيات توزيع 10 kV أحادية الدائرة، مع موصل واحد لكل طور وباع تصميمي اسمي 48 m. يستخدم العمود المجلفن بالغمر الساخن بطول 12 m وذي 8 جوانب وصلة تراكب لتبسيط النقل والرفع الميداني وتجميع المقاطع في الشوارع الحضرية والمناطق الصناعية ومغذيات محطات الطاقة الشمسية وممرات التوزيع في الضواحي.

تحدد صفحة منتج SOLARTODO هذه حزمة EPC لعمود واحد بسعر USD 3,200-5,040، مع توريد FOB بسعر USD 1,984-3,427 وسعر تسليم CIF بقيمة USD 2,537-4,383. تستند الأسس الهندسية إلى IEC 60826:2017 لمبادئ تحميل الخطوط الهوائية، وIEEE 738-2023 لحسابات درجة حرارة الموصلات الهوائية العارية، وGB 50545 لممارسة تصميم خطوط النقل الهوائية الصينية، بينما يجب التحقق من القيم النهائية وفق كود مرفق محلي واحد وتقرير رياح وتربة خاص بالموقع واحد.

تعريف المنتج وحالة الاستخدام

يُحدد عمود التوزيع ثماني الأضلاع بطول 12 m ووصلة التراكب من أجل توزيع 10 kV، ودائرة واحدة، وموصل واحد لكل طور، وباع نموذجي 48 m حيث يكون الدعم محدود البصمة أفضل من برج شبكي ذي 4 أرجل. مقارنة ببنية شبكية صغيرة تقليدية تشغل تقريبًا 4-9 m² على مستوى الأرض، يمكن لعمود فولاذي مفرد تقليل بصمة الأساس المرئية بنحو 60-75%، حسب قطر القاعدة ودائرة مسامير التثبيت وخلوص الرصيف وقواعد ارتداد المرافق.

يُصنّع جسم العمود من صفائح فولاذية مُشكّلة في مقطع مضلع ذي 8 جوانب، ثم يُحمى بالجلفنة بالغمر الساخن لمقاومة التآكل الخارجي على مدى عمر تصميمي مخطط قدره 50-year مع فحص مجدول. بالنسبة لفرق المشتريات التي تقارن البدائل، توفر الأعمدة الفولاذية ثمانية الأضلاع عادة مظهرًا بصريًا أقوى من أعمدة التوزيع المصنوعة من FRP عند ارتفاع 12 m، مع بقائها أسهل في النقل من الأعمدة الأنبوبية الملحومة الطويلة لأن مقاطع وصلة التراكب يمكن تعشيقها أو شحنها بأطوال أقصر.

يناسب هذا الطراز المغذيات الحضرية ومغذيات الضواحي، وطرق التجميع الداخلية في مزارع الطاقة الشمسية، والمحطات الفرعية الصناعية الصغيرة، ونقاط ربط الشبكات المصغرة التجارية، وترقيات التوزيع حيث تكون خلوصات 10 kV والسلامة الميكانيكية أهم من اقتصاديات أبراج الجهد الفائق. وللمقارنة ضمن محفظة أوسع، يمكن للمشترين عرض جميع منتجات أبراج/أعمدة نقل الطاقة أو تهيئة نظامك عبر الإنترنت مع افتراضات الارتفاع والجهد والموصل والأساس والطلاء قبل طلب تصميم تقديري.

بنية النظام

تستخدم البنية القياسية عمودًا مثمنًا مجلفنًا واحدًا، وواجهة وصلة تراكب واحدة للعمود، وذراعًا عرضية واحدة أو مجموعة حوامل مدمجة واحدة، و3 مواضع لعوازل الأطوار، ومسار تأريض واحد مربوطًا بحديد تسليح الأساس أو بقطب أرضي مخصص. يضع ترتيب مغذي 10 kV نموذجي موصلات ACSR على عوازل خزفية أو بوليمرية، مع موانع صواعق اختيارية، أو مصهرات إسقاطية، أو مفاتيح فصل، أو OPGW حسب ما إذا كان المسار يتضمن نقطة تفريع مغذٍ واحدة، أو مسار اتصالات واحدًا، أو متطلبًا محليًا لمخاطر الصواعق.

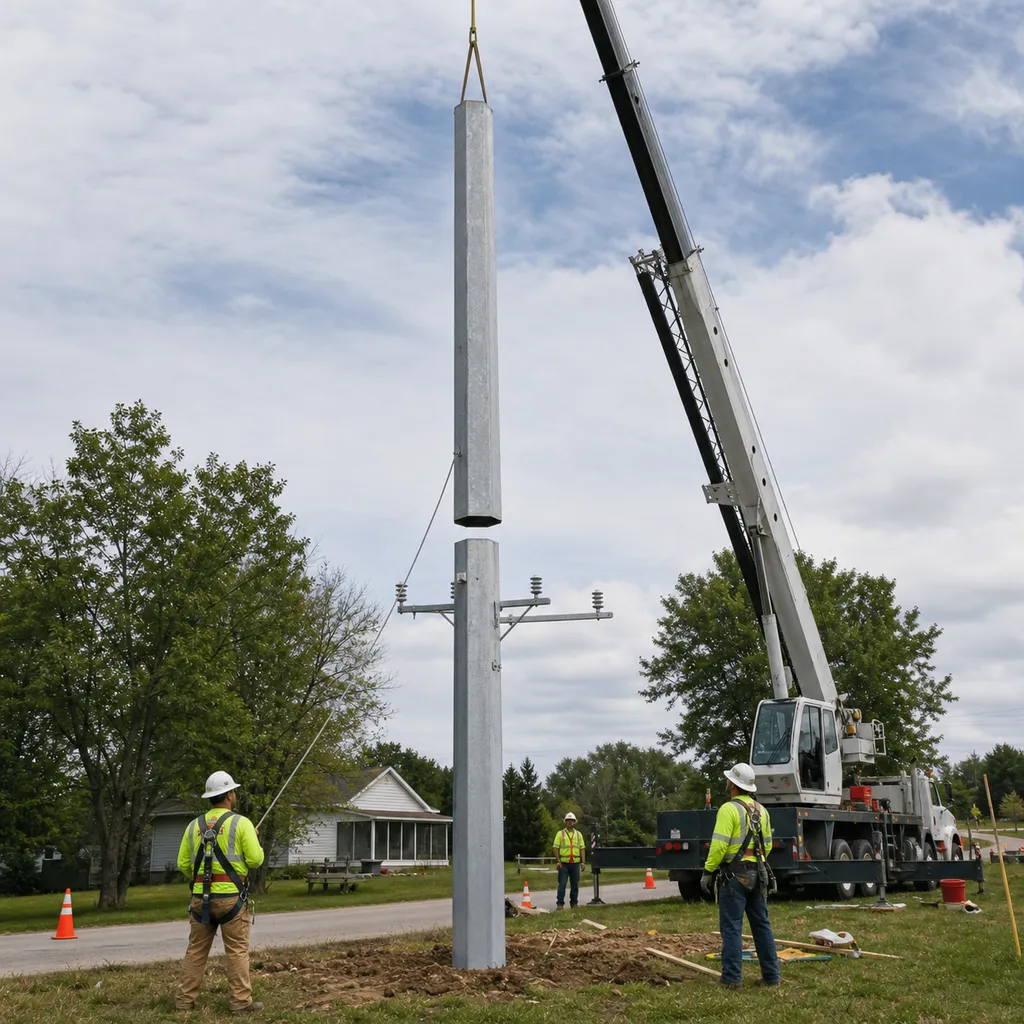

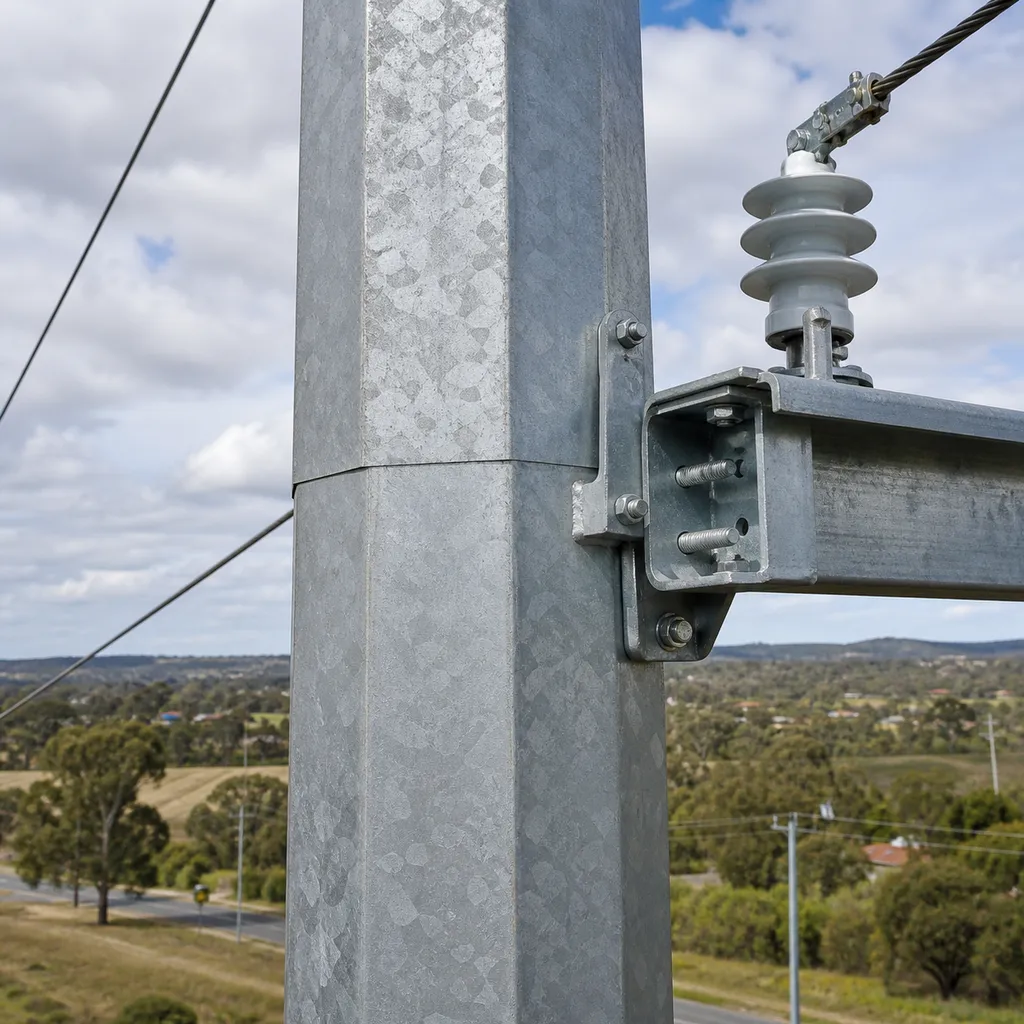

تنقل وصلة التراكب أحمال الانحناء والمحور عبر تداخل مضبوط بين مقطعي العمود العلوي والسفلي، مما يقلل عدد واجهات الشفاه الكبيرة المثبتة بالمسامير من 2 or more إلى وصلة رئيسية واحدة في كثير من تكوينات 12 m. يفيد هذا التصميم عندما لا يسمح الوصول عبر الطريق إلا برافعة صغيرة، لأن الطاقم يستطيع تجهيز مقطعين فولاذيين أقصر بدلًا من التعامل مع عمود واحد بطول كامل 12 m في شارع مزدحم أو طريق مشروع.

تُورد واجهة الأساس عادة كصفيحة قاعدة مع مسامير تثبيت أو كتكوين عمود مدمج، ويتم اختيارها بعد مراجعة تقرير جيوتقني واحد، وضغط التحمل المسموح، وعزم الانقلاب، ومستوى المياه الجوفية. في مناطق الصواعق العادية يكون هدف التأريض عادة أقل من 10 ohms، بينما قد تحدد الممرات الصناعية الحساسة أو عالية الصواعق أقل من 4 ohms مع قضبان إضافية أو تأريض كيميائي أو موصلات موازنة أرضية.

المواصفات الفنية

غلاف التصميم الأساسي هو ارتفاع 12 m، وتصنيف جهد 10 kV، وباع تصميمي 48 m، وافتراض رياح Class B، وجليد 15 mm، وعمر تصميمي 50-year مع الصيانة. يحدد IEC 60826:2017 متطلبات التحميل والقوة القائمة على الاعتمادية للخطوط الهوائية، ويمكن تطبيقه دون 45 kV عندما يعتمد مالك المشروع منهجيته؛ راجع سجل IEC على https://webstore.iec.ch/en/publication/33148 للإصدار الرابع 2017.

يعتمد اختيار المادة على الفولاذ المجلفن بالغمر الساخن لأن عمودًا بطول 12 m يجب أن يقاوم ضغط الرياح وشد الموصلات وأحمال انقطاع الأسلاك وأحمال الإنشاء والتعرض للتآكل على مدى عقود. يجب توثيق عملية الجلفنة بتقارير سماكة الطلاء والفحص البصري وإجراءات الإصلاح المتوافقة مع متطلبات المشروع مثل ISO 1461 أو ASTM A123 عندما يختار العقد معيارًا دوليًا واحدًا لطلاء الزنك.

ينبغي تأكيد اختيار الموصل عبر حساب الترهل والشد والسعة التيارية بدلًا من الاعتماد على ارتفاع العمود وحده، لأن دوائر توزيع 10 kV قد تستخدم مقاسات ACSR مختلفة حسب التيار ودرجة الحرارة المحيطة والتسخين الشمسي ودرجة حرارة الموصل المسموح بها. يوفر IEEE 738-2023 طريقة حساب علاقة التيار بدرجة الحرارة للموصلات الهوائية العارية؛ وتحدد صفحة IEEE على https://standards.ieee.org/ieee/738/10207/ المعيار النشط 2023.

المعايير الهندسية وأساس التصميم

يجب أن تجمع حزمة التصميم المسؤولة ما لا يقل عن 5 فئات وثائق: رسومات الترتيب العام، والحسابات الإنشائية، ورسومات الأساسات، وشهادات المواد، وخطط الفحص/الاختبار. يدعم IEC 60826 مفاهيم التحميل الاحتمالية أو شبه الاحتمالية، ويدعم GB 50545 ممارسة تصميم الخطوط الهوائية الصينية، ويدعم IEEE 738 التصنيف الحراري للموصلات، ويوفر ASCE 10-15 إرشادات لهياكل النقل الشبكية الفولاذية يُستشهد بها غالبًا لمقارنات المنهجية الإنشائية حتى عندما يكون المنتج النهائي عمودًا مفردًا.

يجب أن يراعي التصميم أيضًا الخلوصات والسلامة العامة والتأريض وقيود مسح المسار وانحراف الموصل بفعل الرياح ومسافة الزحف للعازل ومنع التسلق وفئة مقاومة التآكل وممارسة تشغيل المرافق لشبكات 10 kV. تؤكد أبحاث تخطيط النقل لدى NREL دور بنية النقل والشبكة في الحفاظ على الاعتمادية والقدرة على تحمل التكلفة مع دمج الأنظمة لمزيد من الموارد المتجددة؛ راجع https://www.nrel.gov/grid/transmission-planning.html لبرنامج تخطيط النقل ومراجع تحديث الشبكة 2024.

بالنسبة لتوسع الشبكات المدفوع بالطاقة المتجددة والكهربة، تلاحظ الوكالة الدولية للطاقة أن شبكات الكهرباء خدمت أنظمة الكهرباء لأكثر من 100 years وتحتاج الآن إلى ترقيات كبيرة للمركبات الكهربائية والمضخات الحرارية ونمو التوليد المتجدد؛ راجع IEA، شبكات الكهرباء وتحولات الطاقة الآمنة، https://www.iea.org/reports/electricity-grids-and-secure-energy-transitions. وبالنسبة لعمود 12 m 10 kV، يترجم هذا الاتجاه الكلي إلى طلب عملي على نوافذ تركيب أقصر وهياكل معيارية وحزم إنشاء مغذيات قابلة للتكرار.

تربط IRENA أيضًا البنية التحتية الكهربائية المرنة وبنية الجودة التحتية بدمج الطاقة المتجددة واعتمادية الشبكات المصغرة وثقة الاستثمار، بما في ذلك تقريرها 2020 عن بنية الجودة التحتية للشبكات المصغرة الذكية على https://www.irena.org/publications/2020/Dec/Quality-infrastructure-for-smart-mini-grids. وبالنسبة لمشتري SOLARTODO، يعني ذلك أن المشتريات ينبغي أن تطلب قائمة مواد واحدة قابلة للتتبع، وسجل فحص طلاء واحدًا، وجدول مراجعات رسومات واحدًا، وقائمة تحقق تشغيل واحدة لكل دفعة من الأعمدة.

التصنيع وضبط الجودة

يبدأ التصنيع بشراء الصفائح الفولاذية، والقطع باستخدام CNC، والثني إلى 8 أوجه مسطحة، واللحام الطولي، والتركيب التجريبي، والثقب، والجلفنة، والتغليف. تشمل خطة الفحص العملية فحوصات أبعاد في 3 مواقع على طول كل مقطع، وفحصًا بصريًا للحام على 100% من الدروز التي يمكن الوصول إليها، وقياس طلاء الزنك في نقاط متعددة، والتحقق من وضوح علامات تداخل وصلة التراكب قبل الشحن.

يجب أن تشمل سجلات الجودة شهادات اختبار المصنع، وسجلات مستهلكات اللحام، وشهادات الجلفنة، وصور فحص المصنع، وقوائم التعبئة، ومواصفات المسامير/الصواميل/الغسالات لـ تجميعة عمود كاملة واحدة. بالنسبة لمشاريع التصدير، يجب أن تحمي العبوة الأسطح المجلفنة خلال 30-60 days من الشحن البحري، مع وسادات فاصلة، وعلامات رفع، وملصقات حزم، وتغليف آمن ضد التآكل حول مكونات مسامير التثبيت الملولبة.

التطبيقات

يُستخدم عمود 12 m 10 kV بوصلة التراكب عادة لمغذيات التوزيع التي تخدم مزارع شمسية بقدرة 1-5 MW، وحلقات تغذية المناطق الصناعية، وطرق الانتقال من الريف إلى الحضر، ومناطق الخدمات اللوجستية، ومحطات ضخ المياه، وممرات المرافق المدمجة. يسمح أساس الباع 48 m للمخططين بتقدير نحو 20.8 poles per kilometer قبل إضافة أعمدة الزوايا، وأعمدة النهايات، وهياكل المحولات، وعبور الطرق، والأساسات الخاصة.

بالنسبة إلى سيناريو تمثيلي لمزرعة شمسية في الشرق الأوسط وشمال أفريقيا، افترض مغذيًا داخليًا 10 kV يخدم كتلة كهروضوئية بقدرة 3 MW مع 18 poles، وتربة رملية تتطلب أساسات خرسانية موسعة، وفحص تصميم صيفي عند 45 degrees Celsius، ومسار بمحاذاة طريق بطول 1.2 km. في هذا السيناريو، يعطي سعر EPC البالغ USD 3,200-5,040 per pole ميزانية إنشائية لخط الأعمدة تبلغ نحو USD 57,600-90,720 قبل المفاتيح الكهربائية ومحطات المحولات ومرحلات الحماية ورسوم ربط المرافق.

تتوفر أدلة هندسية ذات صلة عبر موارد المعرفة من SOLARTODO، بما في ذلك تعرّف إلى الموضوع لمفاهيم تصميم المغذيات وتعرّف إلى الموضوع للتأريض والصواعق ودمج البنية التحتية الذكية. يستطيع المشترون الذين يحتاجون إلى تحديد مواقع الخط حسب المسار، أو حصر الكميات، أو تحديد أحجام الأساسات طلب عرض سعر مخصص مع خريطة مسار واحدة، وتقرير تربة واحد، واختيار موصل واحد، ومتطلب محلي واحد لسرعة الرياح.

المراقبة السحابية

العمود بنية سلبية، لكنه يستطيع دعم ملحقات الشبكة الذكية مثل مؤشر مرور عطل واحد، أو وحدة RTU مركبة على العمود واحدة، أو حساس توزيع واحد، أو كاميرا منخفضة الاستهلاك واحدة عندما يتطلب المشروع رؤية للمغذي. تضيف حزمة المراقبة السحابية عادة خزانة حساسات ووحدة اتصالات وحماية من الاندفاع ومصدر طاقة وتكاملًا مع لوحة متابعة، بينما يجب أن يؤكد التصميم الإنشائي أحمال الحوامل الإضافية ومسارات الكابلات عند ارتفاع 12 m.

تكون مراقبة الخطوط السحابية أكثر فائدة عندما يحتوي المغذي على 10 or more poles، أو عندما يكون وصول الشاحنات صعبًا، أو عندما تكون تكلفة الاستجابة للانقطاع مرتفعة. قد تشمل نقاط البيانات تيار الطور، وتقدير درجة حرارة الخط، واتجاه مرور العطل، وميل العمود، وحالة باب الخزانة، ومدخلات الطقس، لكن هذه الوظائف اختيارية ويجب تسعيرها بصورة منفصلة عن حزمة العمود الأساسية EPC تسليم مفتاح بسعر USD 3,200-5,040.

تحليل استثمار EPC وهيكل التسعير

يشمل التسليم بنظام EPC تسليم مفتاح 5 نطاقات عمل: الهندسة، والمشتريات، والإنشاء، والتشغيل، ودعم ضمان 1-year. بالنسبة لعمود 12 m 10 kV هذا، تغطي الهندسة الرسومات والحسابات، وتغطي المشتريات تصنيع العمود الفولاذي وملحقاته، ويغطي الإنشاء الأساس والنصب، ويغطي التشغيل سجلات الفحص وفحوصات التأريض، ويغطي الضمان العيوب الموثقة خلال 12 months بعد التسليم.

ينبغي تقييم العائد على الاستثمار بوصفه أعمالًا مدنية متجنبة، ونوافذ انقطاع أقصر، واستحواذًا أقل على الأرض، وتكلفة وصول صيانة مخفضة، لا بوصفه إيرادًا مباشرًا من توليد الطاقة. في مغذٍ يضم 100-pole ويستخدم أعمدة مفردة مدمجة، يمكن لمقارنة محافظة مع الدعامات الشبكية الصغيرة أن تقلل مساحة الأساسات المشغولة بنسبة 60-75% وتوفر 1-2 installation days per 10 structures عندما يتوفر وصول الرافعات والأساسات مسبقة التجهيز.

كمثال للميزانية، يمكن أن يوفر استبدال خيار تقليدي يتطلب أساسات أكبر وأعضاء فولاذية إضافية ووقت تجميع أطول نحو USD 250-700 per pole في الأعمال المدنية ولوجستيات التركيب، حسب التربة ومعدلات العمالة. وعند طلب 100-pole، يساوي ذلك USD 25,000-70,000 كوفورات محتملة على مستوى المشروع، بما يحقق استردادًا بسيطًا خلال 1 construction cycle عند احتساب حق المرور وتنظيم المرور وتأخيرات التركيب.

شروط الدفع القياسية هي 30% T/T advance plus 70% against B/L copy، أو 100% irrevocable L/C at sight لأدوات البنوك المعتمدة. تتوفر مراجعة تمويل المشروع لحزم EPC المؤهلة التي تتجاوز USD 1,000,000، وينبغي إرسال الاستفسارات التجارية إلى [email protected] مع كمية الأعمدة، وميناء التسليم، وبلد المشروع، وتفضيل الأساس، وشروط Incoterms المطلوبة.

ملاحظات المشتريات

يجب أن يتضمن طلب عرض السعر الكامل ما لا يقل عن 10 مدخلات: بلد المشروع، وطول المسار، والكمية، وسرعة الرياح، وسماكة الجليد، ونوع الموصل، ونوع العازل، ونوع الأساس، وميناء التسليم، ولغة الوثائق المطلوبة. من دون هذه القيم، تستطيع SOLARTODO تقديم التكوين التقديري القياسي 12 m, 10 kV, 48 m span فقط، وليس حزمة حسابات نهائية جاهزة للإنشاء.

ينبغي للمشترين أيضًا تحديد ما إذا كان العمود سيحمل 3 موصلات طور فقط أم ملحقات أيضًا مثل المحايد، أو OPGW، أو ذراع إنارة شارع، أو محول، أو مفتاح، أو خزانة قياس، أو كاميرا، أو هوائي، أو مجموعة موانع صواعق. كل ملحق إضافي يغير مساحة الرياح والعزم اللامركزي وواجهات التآكل ووصول الصيانة، لذلك يجب أن يظهر كبند مسعر واحد في الجدول الفني والتجاري.

دورة الحياة والصيانة

يتطلب هدف خدمة 50-year صيانة مخططة، لا افتراضًا بعدم الفحص. يتحقق برنامج عملي من تلف الطلاء بعد النقل، وعزم ربط المسامير بعد التركيب، ومقاومة التأريض عند التشغيل، والتآكل البصري كل 12 months في البيئات القاسية، والفحص بعد العواصف عقب أحداث الرياح أو الجليد التي تتجاوز عتبة المشروع.

الميزة الرئيسية لقابلية صيانة العمود المفرد هي انخفاض عدد الأعضاء: فالعمود الفولاذي ثماني الأضلاع يضم أعضاء مكشوفة مثبتة بالمسامير أقل من برج شبكي يحتوي عشرات الزوايا وصفائح التقوية. في توزيع الجهد المتوسط، يمكن أن يقلل ذلك نقاط الفحص البصري الروتيني بأكثر من 50% مقارنة بالبدائل الشبكية الصغيرة، مع استمرار الحاجة إلى فحوصات دقيقة عند صفيحة القاعدة، وتداخل وصلة التراكب، ووصلة التأريض، ومعدات العوازل، ونقاط تثبيت الموصلات.

سير عمل الطلب

توصي SOLARTODO بسير عمل طلب من 4-step: تقديم حزمة طلب عرض السعر، واستلام تصميم وسعر تقديريين، وتأكيد الكود المحلي وافتراضات الأساس، ثم اعتماد رسومات الإنتاج. بالنسبة لطلب تصدير عادي، ينبغي أن يسمح الجدول التجاري بـ 2-3 weeks لتأكيد الرسومات، و3-6 weeks للتصنيع والجلفنة، و4-8 weeks للوجستيات البحرية حسب الميناء والكمية ونقاط تعليق الفحص.

بالنسبة للمشاريع التي تجمع الطاقة الشمسية وتخزين الطاقة والإنارة الذكية والأمن والاتصالات وأبراج الطاقة، تستطيع SOLARTODO مواءمة حزمة عمود 10 kV مع نطاقات البنية التحتية المجاورة في ملف مشتريات منسق واحد. يقلل ذلك من الحوامل غير المتطابقة، والطلاءات غير المتسقة، ومجموعات التأريض المكررة، وحدود الضمان غير الواضحة بين عدة موردين في الموقع نفسه.
