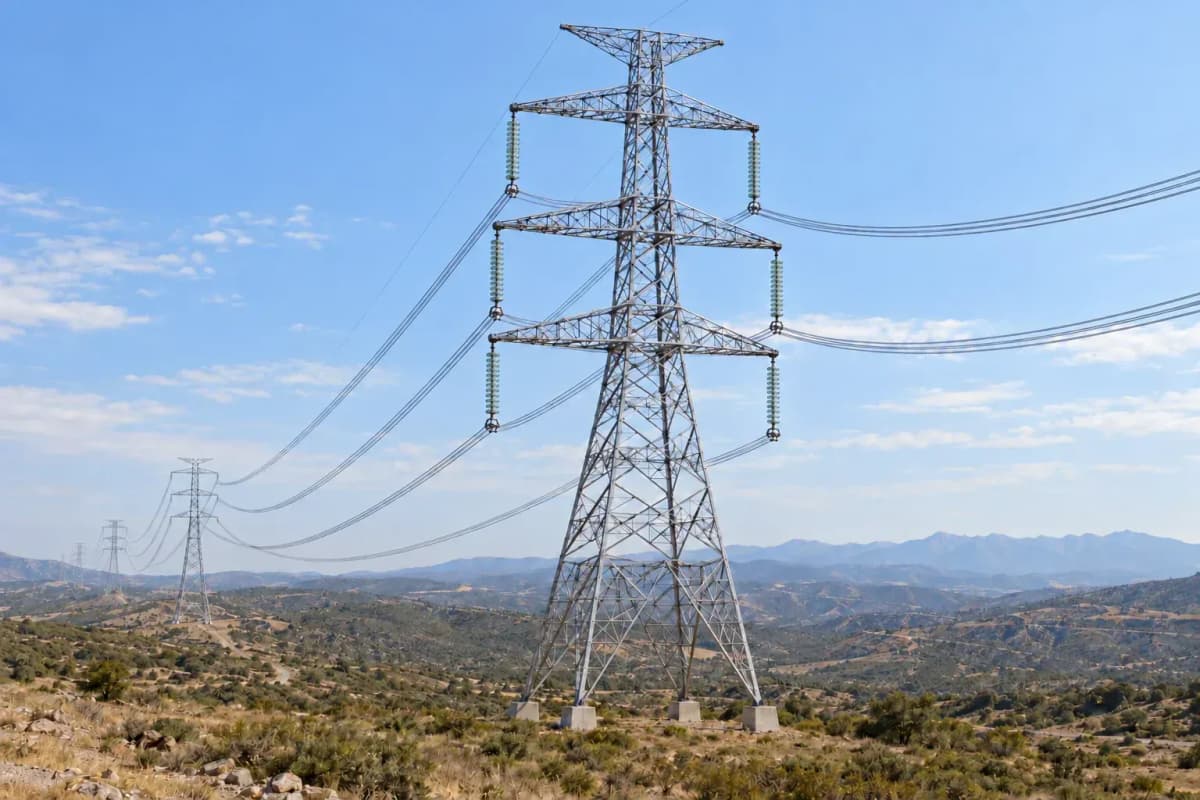

برج تعليق شبكي ثقيل بارتفاع 102m وجهد 1000kV بوصلة انزلاقية - هيكل نقل فائق الجهد بدائرتين

إن برج التعليق الشبكي الثقيل بارتفاع 102m وجهد 1000kV بوصلة انزلاقية هو هيكل نقل فائق الجهد بتيار متناوب بدائرتين وارتفاع 102m لممرات 1000kV AC، وبحور حاكمة 612m، وأنظمة ACSR مجمعة بعدد 8 موصلات لكل طور. صُمم كبرج مماس، أو برج تعليق، لمقاطع الخطوط المستقيمة، ويدعم 2 دوائر مع وزن الموصل الرأسي، وأحمال الرياح العرضية، وأحمال الجليد 15mm، وعمر تصميمي 50 عامًا وفق مراجع التصميم IEC 60826:2017 وASCE/SEI 10-15 وGB 50545 وIEEE 738-2023.

1. نظرة عامة على المنتج

عادةً ما يكون برج المماس هو نوع الهيكل الأكبر عددًا في خطوط النقل الهوائية، إذ يمثل نحو 70-80% من الأبراج في كثير من ممرات 500kV وما فوق، لأنه يُستخدم عندما تكون زاوية الخط قريبة من 0 درجة. يستهدف تكوين SOLARTODO هذا مشاريع نقل الطاقة فائقة الجهد حيث يمكن لـ 1 دائرة أن تنقل تقريبًا 1000-1500MW حسب نوع الموصل، ودرجة الحرارة المحيطة، ودرجة حرارة الموصل المسموح بها، وحدود استقرار النظام، بينما تحسن 2 دوائر استغلال المسار ضمن حق المرور نفسه.

يستخدم البرج جسمًا شبكيًا ثقيلًا من الفولاذ المجلفن بدلًا من عمود أحادي، لأن هيكلًا بارتفاع 102m مع موصلات أطوار مجمعة بعدد 8 يجب أن يتعامل مع عزوم انقلاب عالية، وسلاسل عوازل طويلة، وخلوصات تأرجح الموصلات. وبالمقارنة مع برج مماس تقليدي 500kV بتجميع 4 موصلات على فئة تضاريس مشابهة، يمكن لتصميم 1000kV بتجميع 8 موصلات أن يقلل عدد الدوائر بعيدة المدى المطلوبة لنفس هدف نقل القدرة الكبيرة بنحو 35-50%، مع أن كل برج منفرد يكون أطول وأثقل وأكثر اعتمادًا على أساسات مكثفة.

تضع SOLARTODO هذا البرج ضمن محفظتها عرض جميع منتجات أبراج/أعمدة نقل الطاقة لتمديد الشبكات على نطاق المرافق، وتصريف طاقة المشاريع المتجددة، وممرات طاقة التعدين، وشبكات النقل الوطنية الرئيسية. يمكن للمشترين تكوين نظامك عبر الإنترنت بإدخال سرعة الرياح في الموقع، وسماكة الجليد، وفئة التربة، وعائلة الموصلات، وعدد OPGW، وتفضيل الأساسات قبل طلب جدول كميات مخصص للمشروع.

2. بنية النظام

النظام الإنشائي هو برج شبكي ذاتي الدعم من 4 أرجل مع أعضاء زاوية فولاذية ثقيلة مكافئة لـ Q420، وألواح تدعيم مثبتة بالمسامير، ومناطق تجميع بوصلة انزلاقية، وأذرع عرضية لـ 2 دوائر، وقمم لأسلاك الحماية من أجل OPGW أو سلك التأريض. يستخدم ترتيب 1000kV AC النموذجي 3 أطوار لكل دائرة، و2 دوائر لكل برج، و8 موصلات فرعية لكل طور، وتباعدًا بين الأطوار مختارًا للحفاظ على الخلوص الكهربائي تحت تأرجح الرياح، وحمل الجليد، واندفاعات الفصل والتوصيل، ومعايير نبضات البرق.

يُطبق مفهوم الوصلة الانزلاقية عند واجهات وحدات الجسم الرئيسية بحيث يمكن تصنيع الساق بارتفاع 102m، وجلفنتها بالغمس الساخن، وشحنها في مقاطع قابلة للنقل، وتركيبها بسرعة في الموقع مع أطوال تداخل مضبوطة. وبالنسبة للوجستيات EPC، يمكن لاستراتيجية الوصلات المعيارية أن تقلل زمن الرافعة بنسبة 10-20% مقارنة بالتجميع الكامل من أعضاء مفككة في الممرات النائية، مع الحفاظ على إمكانية الفحص على مستوى المسامير لفحوص عزم الشد، وإصلاحات الجلفنة، والتحقق من الملاءمة.

تستخدم كل نقطة تعليق عادةً عوازل مركبة أو خزفية على شكل سلسلة I مصممة لمتطلبات مسافة الزحف لفئة 1000kV، وشدة التلوث المحلي، وتصحيح الارتفاع. وتشمل حزمة عتاد الموصل ألواح شد، ومباعدات مخمدة، وقضبان حماية، ومشابك تعليق، وحلقات تحكم في الهالة، ومكونات تحكم في الاهتزاز لـ 8 موصلات فرعية مجمعة، مع خضوع الاختيار النهائي لقطر الموصل، وشد الخط، ودراسات الاهتزاز الريحي.

3. المواصفات الفنية

يفترض التصميم المرجعي إنشاءً شبكيًا ثقيلًا من الفولاذ المجلفن بكتلة فولاذية تمثيلية تبلغ نحو 215t لأغراض التحليل الميزاني EPC، مع أن الحمولة النهائية يمكن أن تختلف بنسبة 8-18% بعد اكتمال أشجار الأحمال، وحالات انقطاع الأسلاك، والعوامل الزلزالية، ومخرجات تحديد مواقع الأبراج. ينبغي تحديد الجلفنة بالغمس الساخن حسب فئة الطلاء وفئة التآكل المحلية، مع استخدام ISO 1461 أو ASTM A123 عادةً للتحقق من طلاء الأعضاء حسب ولاية الشراء.

يرتبط الأداء الكهربائي بتصنيف الموصل، وهندسة التجميع، والخلوص أكثر من ارتباطه بحمولة الفولاذ وحدها. يوفر IEEE Std 738-2023 الطريقة المعترف بها لحساب علاقة التيار بدرجة الحرارة للموصلات الهوائية العارية، بما في ذلك التصنيفات المستقرة والعابرة، لذا ينبغي حساب سعة التيار النهائية باستخدام بيانات الموصل، وافتراضات تصنيف 1-hour أو التصنيف المستمر، والإشعاع الشمسي، وزاوية الرياح، ودرجة الحرارة المحيطة، ودرجة حرارة الموصل القصوى.

4. المعايير والأساس الهندسي

يحدد IEC 60826:2017 متطلبات الأحمال والمقاومة القائمة على الاعتمادية لخطوط النقل الهوائية، وهو المرجع الأساسي لحالات الرياح والجليد ودرجة الحرارة والأحمال المركبة في صفحة هذا المنتج. ويوفر ASCE/SEI 10-15 متطلبات تصميم وتصنيع واختبار الهياكل الكهربائية الشبكية الفولاذية للنقل على النطاق الكامل، مما يجعله ذا صلة مباشرة ببرج شبكي ذاتي الدعم فائق الجهد بارتفاع 102m.

يُستخدم GB 50545 في كثير من مشاريع الخطوط عالية الجهد وفائقة الجهد ذات المنشأ الصيني ككود وطني لتصميم خطوط النقل الهوائية، لا سيما عندما تُنجز فرق EPC الصينية تطوير عائلات الأبراج، وأشجار الأحمال، ورسومات التصنيع. بالنسبة للمشترين في أسواق IEC، تستطيع SOLARTODO مواءمة حزم التوثيق مع 1 تسلسل هرمي مختار للكود الحاكم بحيث تبقى استفادة الأعضاء، وفحوص الوصلات، وردود أفعال الأساسات قابلة للتتبع.

أفادت وكالة الطاقة الدولية بأن الاستثمار العالمي في نقل الطاقة نما بنسبة 10% في 2023 إلى نحو USD 140 billion، ويبرز تحليلها لشبكات النقل لعام 2025 أن خطوط الجهد العالي فوق 66kV تمثل عنق زجاجة محوريًا لتنفيذ تحول الطاقة. كما يشير عمل IRENA لعام 2023 حول التحول إلى أن تعزيز الشبكات وتوسعتها مطلوبان لدمج سعات كبيرة من الطاقة المتجددة، بينما تُظهر دراسات النقل لدى NREL أن توسع الجهد العالي ونشر الطاقة المتجددة مرتبطان بقوة في سيناريوهات صافي الصفر المقتربة من 2050.

5. التطبيقات

صُمم برج المماس هذا بارتفاع 102m وجهد 1000kV للمقاطع المستقيمة الطويلة في ممرات UHV AC التي تصل مناطق التوليد الشمسية أو الريحية أو الكهرومائية أو الفحمية إلى مراكز الأحمال أو عبر المقاطعات بالمناطق عالية الطلب. في مسار بطول 100km وبحر تمثيلي 612m، قد تكون هناك حاجة إلى نحو 164 موقع برج قبل إضافة أبراج الزوايا، وأبراج النهايات، وهياكل عبور الأنهار، وهياكل التضاريس الخاصة.

في سيناريو تمثيلي لمزرعة شمسية في منطقة الشرق الأوسط وشمال أفريقيا، يمكن لتجمع توليد صحراوي بقدرة 2GW يقع على بعد 300km من مركز أحمال أن يستخدم ممرًا مزدوج الدائرة بجهد 1000kV لتقليل التيار لنفس القدرة المنقولة مقارنة ببديل أقل جهدًا. وسيُختار برج المماس بارتفاع 102m للمقاطع المستوية أو المتموجة المستقيمة، بينما ستظل أبراج الزوايا مطلوبة عند انحرافات المسار فوق عتبات يحددها المشروع مثل 2 درجات أو 15 درجات أو 30 درجات أو 60 درجات.

يمكن لفئة الهيكل نفسها دعم تحديث الشبكات الذكية عندما يوفر OPGW حماية من البرق مع اتصال ألياف ضمن 1 أصل هوائي. ومع 2 مسارات OPGW أو 1 OPGW مع 1 سلك تأريض تقليدي، يمكن للمشغلين دمج الحماية، وربط SCADA الخلفي، والحماية التفاضلية للخط، وحركة مراقبة الحالة عبر عائلة الأبراج نفسها بارتفاع 102m.

6. المراقبة السحابية والتسليم الرقمي

بالنسبة لمشاريع EPC، تستطيع SOLARTODO توريد حزمة تسليم رقمية تشمل جدول الأبراج، وقائمة الأعضاء، وقائمة درجات المسامير، وسجلات دفعات الجلفنة، وإحداثيات الأساسات، وصور الفحص، وقوائم تحقق التشغيل ضمن 1 مجموعة بيانات منظمة. وقد يشمل تكامل المراقبة الاختياري حساسات ميل البرج، ومراجع درجة حرارة الموصل، ومحطات الطقس، واتصالات مرتبطة بـ OPGW لتدفقات عمل تصنيف الخط الديناميكي المتوافقة مع حسابات IEEE 738-2023.

ينبغي التعامل مع المراقبة الرقمية كخيار هندسي لا كادعاء أداء شامل، لأن تصنيف الخط يعتمد على نموذج الموصل، وتباعد محطات الطقس، وزمن انتقال البيانات، وقواعد تشغيل المرفق. في مقطع تجريبي نموذجي بطول 100km، قد تكون 5-10 عقد طقس أو حساسات كافية للملاحظة الهندسية، بينما قد يتطلب التنفيذ الكامل للتصنيف الديناميكي تباعد عقد أدق وموافقة مشغل النظام.

7. تحليل استثمار EPC وهيكل التسعير

يشمل نطاق تسليم المفتاح EPC 5 مجموعات عمل رئيسية: الهندسة، والتوريد، والإنشاء، والتشغيل، ودعم الضمان لمدة 1-year. تغطي الهندسة أشجار الأحمال، ودعم تحديد مواقع الأبراج، ومراجعة الحسابات الإنشائية، ورسومات الورشة، وردود أفعال الأساسات، ووثائق ضمان الجودة؛ ويغطي التوريد فولاذ الأبراج المجلفن، والمسامير، والعوازل، والتجهيزات، والتأريض، والتغليف، ووثائق التصدير؛ ويغطي الإنشاء الأعمال المدنية، والنصب، والمحاذاة، وفحوص عزم المسامير، وإغلاق قائمة الملاحظات.

ينبغي أن تقارن حالة عائد الاستثمار الميزانية خيار 1000kV مع بديل متعدد الدوائر أقل جهدًا على مدى لا يقل عن 20 years، لأن تكلفة البرج ليست سوى 1 بند في تكلفة دورة حياة النقل. إذا تجنب ممر مزدوج الدائرة 1000kV حق مرور موازيًا 500kV بطول 100km، فقد تشمل الوفورات السنوية انخفاض تكاليف تملك الأراضي، وعددًا أقل من طرق الوصول، وأساسات أبراج أقل، وإدارة أقل لنباتات الممر، وخسائر كهربائية أقل، مما ينتج فترة استرداد تخطيطية قد تقع ضمن نطاق 6-10 year عندما تتجاوز تكاليف الممر المتجنبة USD 3-5 million سنويًا.

هيكل الدفع القياسي هو 30% دفعة مقدمة T/T و70% مقابل بوليصة الشحن لتوريد FOB أو CIF، أو 100% اعتماد مستندي غير قابل للإلغاء L/C عند الاطلاع للأدوات البنكية المعتمدة. يمكن مناقشة دعم تمويل المشاريع لحزم EPC التي تتجاوز $1,000,000، ويمكن للمشترين طلب عرض سعر مخصص أو التواصل عبر [email protected] مع طول المسار، وجدول الأبراج، ونوع الموصل، وسرعة الرياح، وسماكة الجليد، وتقرير التربة.

8. ملاحظات الشراء

ينبغي أن يحدد أمر شراء البرج 12 مدخلًا هندسيًا على الأقل: فئة الجهد، وعدد الدوائر، وعدد التجميعات، وكود الموصل، وعدد OPGW، وجدول البحور، وسرعة الرياح، وسماكة الجليد، والارتفاع، وفئة التلوث، والمنطقة الزلزالية، وبيانات التربة الجيوتقنية للأساسات. وبدون هذه المدخلات 12، يبقى أي سعر تقديرًا ميزانيًا لا عرضًا نهائيًا جاهزًا لـ IFC.

ينبغي لمديري الشراء طلب شهادات المصنع، وشهادات الجلفنة، وتقارير اختبار المسامير، وقوائم التعبئة، وسجلات فحص الملاءمة قبل الشحن. بالنسبة لبرج بوزن 215t، يمكن أن يؤثر تخطيط الحاويات والمناولة في الميناء تأثيرًا ملموسًا في تكلفة التسليم، لذا ينبغي إعادة حساب تسعير CIF وفق ميناء الوجهة الفعلي، وشهر الشحن، وأبعاد الطرود، ومؤشر سوق الفولاذ.

9. المقارنة مع البدائل التقليدية

بالمقارنة مع برج مماس تقليدي 500kV بدائرة واحدة يحمل 4 موصلات فرعية لكل طور، يستخدم هيكل 102m 1000kV مزدوج الدائرة بتجميع 8 موصلات كمية أكبر من الفولاذ لكل موقع، لكنه يستطيع نقل قدرة كبيرة أعلى بكثير عبر 1 ممر. والفائدة العملية ليست نسبة موحدة، لكن الدراسات التخطيطية غالبًا ما تقيم تقليل الممرات المتوازية بنسبة 30-50% عندما يكون جهد UHV، والتكوين مزدوج الدائرة، وحزم الموصلات الكبيرة ممكنة.

وبالمقارنة مع عمود فولاذي أحادي لواجب جهد مشابه، يوفر الشكل الشبكي الثقيل عادةً مخاطر تصنيع أقل عند ارتفاع 102m، واستبدالًا أسهل للأعضاء، وقابلية نقل أفضل في التضاريس النائية. أما المقايضة فهي مساحة أرضية أكبر، ومسامير أكثر، وخطوات نصب أكثر، وتنسيق أساسات عبر 4 أرجل بدلًا من 1 ساق مركزي.

10. الجودة والفحص والصيانة

ينبغي أن تشمل مراقبة جودة المصنع فحصًا بصريًا بنسبة 100% للأعضاء الرئيسية، وفحوص أبعاد لأنماط الثقوب الحرجة، والتحقق من درجة المسامير، وسجلات سماكة الجلفنة، وتجميعًا تجريبيًا للألواح المحددة. وينبغي أن تشمل مراقبة جودة الموقع اختبارات مكعبات الأساسات، ومحاذاة المراسي، وعمودية البرج، وعزم المسامير، ومقاومة التأريض، وفحص العوازل والعتاد قبل مد الموصلات.

ينبغي أن تكون مقاومة التأريض عادةً أقل من 10 ohm لكل برج، مع هدف أكثر صرامة أقل من 4 ohm في مناطق البرق العالي حيث تكون مقاومية التربة ومخاطر الوميض العكسي مرتفعة. وينبغي أن تشمل خطة الصيانة 1 دورية بصرية سنوية، وفحصًا بعد العواصف عقب أحداث الرياح أو الجليد الكبيرة، وفحوصًا تفصيلية كل 5-year للتآكل، والمسامير المفقودة، وهبوط الأساسات، وتآكل العتاد.

11. إرشادات للمشتري

استخدم هذا البرج عندما يتطلب المشروع قدرة نقل فائقة الجهد 1000kV UHV، ومقاطع مسار مستقيمة طويلة، وكفاءة ممر مزدوج الدائرة بدلًا من الجماليات الحضرية المدمجة. وللحصول على خلفية فنية حول تحميل الخطوط، والسلوك الحراري للموصلات، ودمج الطاقة المتجددة في الشبكة، يمكن للمشترين التعرف على الموضوع ثم تقديم بيانات خاصة بالمسار لمراجعة هندسية نهائية.

تورّد SOLARTODO أنظمة الطاقة الشمسية، وتخزين الطاقة، والإضاءة الذكية، والأمن، والاتصالات، وأبراج الطاقة لمشتري البنية التحتية B2B في أكثر من 1 فئة منتجات، لذا يمكن تنسيق أبراج النقل مع حزم التوليد والتخزين والمراقبة. وينبغي أن يستند القبول النهائي دائمًا إلى رسومات خاصة بالمشروع، وحسابات مختومة، وبيانات التربة، ومعايير المرفق، ومتطلبات كود الشبكة الوطني الحالية بدلًا من 1 مواصفة ويب عامة.
