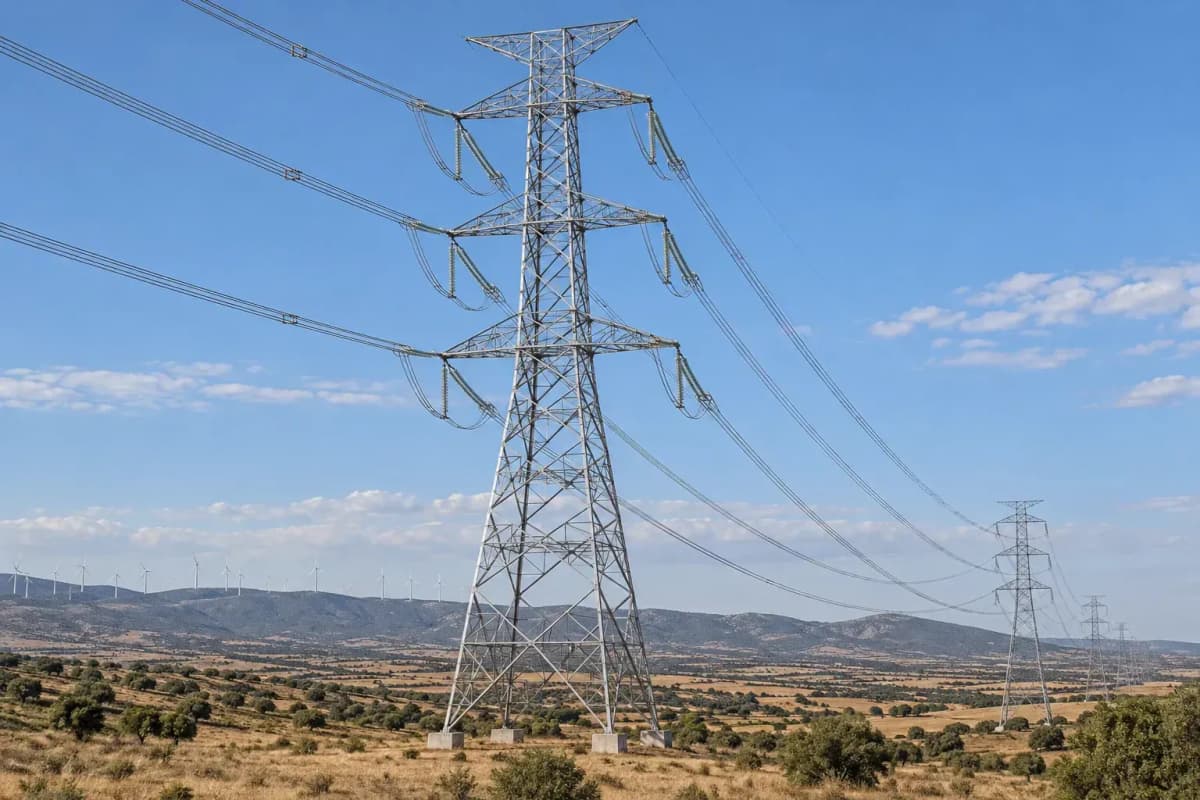

برج شبكي ثقيل مماسي 73m 500kV بوصلة انزلاقية

يُعد برجًا شبكيًا ثقيلًا مماسيًا 73m 500kV بوصلة انزلاقية هيكل نقل فائق الجهد بدائرة واحدة، مصممًا لامتدادات 292m، و4 موصلات لكل طور، وخدمة مماسية على خط مستقيم حيث تمثل أبراج التعليق عادةً 70-80% من خط هوائي 500kV. تورد SOLARTODO البرج كنظام شبكي من الفولاذ الثقيل المجلفن مع تسعير EPC تسليم مفتاح من $132,860 إلى $181,892 لكل هيكل مركب، بما يتوافق مع تحميل الخطوط الهوائية القائم على الاعتمادية وفق IEC 60826، وممارسات تصميم الأبراج الفولاذية الشبكية وفق ASCE 10، وطرق التصنيف الحراري للموصلات وفق IEEE 738-2023.

دور النظام في نقل الجهد الفائق 500kV

يُستخدم البرج المماسي، أو برج التعليق، في مقاطع الخط المستقيمة بزاوية خط 0 درجة، ويحمل عادةً الحمل الرأسي الناتج عن كتلة الموصل إضافةً إلى حمل الرياح العرضي من الموصلات وسلاسل العوازل وOPGW والجسم الشبكي الفولاذي بارتفاع 73m. في ممر 500kV، يمكن لمجموعة أطوار ACSR رباعية الحزمة أن تدعم نحو 1,000-1,500MW لكل دائرة بحسب مقاس الموصل، ودرجة حرارة الموصل المسموح بها، والظروف المحيطة، واستراتيجية التعويض التفاعلي، بينما يوازن امتداد التصميم 292m بين عدد الأبراج وترهل الموصل وتكرار الأساسات لمسارات المرافق الكبرى.

بالنسبة لمطوري المشاريع الذين يقارنون بين الممرات، فإن السبب الكهربائي لاختيار 500kV واضح: عند 1,000MW ومعامل قدرة 0.95، يحمل خط ثلاثي الأطوار 500kV نحو 1,215A، بينما يحمل بديل 220kV نحو 2,762A للقدرة نفسها، أي انخفاض في التيار بنسبة 56% قبل الاختيار التفصيلي للموصل. وبما أن الفقد المقاومي يتناسب مع مربع التيار، يمكن لخيار 500kV أن يخفض الفقد المدفوع بالتيار بنحو 81% مقارنةً بحالة 220kV عند مقاومة متساوية، رغم أن ارتفاع البرج ومسافة العزل وحق المرور وتكلفة المحطات الفرعية تكون أعلى.

المواصفات الفنية

يُحدد برج 73m لغلاف عزل 500kV، و1 دائرة، و3 أطوار، و4 موصلات فرعية لكل طور، مما يوفر 12 موضع موصل مكهربًا إضافةً إلى نقاط تثبيت OPGW أو أسلاك الحماية. تستخدم الهندسة المماسية عوازل تعليق على شكل I بحيث يمكن للموصل التأرجح تحت تأثير الرياح، مع تنسيق اختيار العتاد وفق جليد 15mm، وشد الموصل، وتباعد فواصل الحزمة، ودرجة حرارة التشغيل القصوى المحسوبة باستخدام IEEE 738-2023.

الهيكل والمواد والوصلة الانزلاقية

يعتمد جسم البرج، كأساس تجاري، على أعضاء زاوية فولاذية مجلفنة من فئة Q420، مع تدعيم شبكي ثقيل مصمم للخدمة الميكانيكية عند 500kV، والارتفاع الكلي 73m، وأطوال أعضاء قابلة للنقل. تقلل الوصلة الانزلاقية تعقيد المحاذاة الميدانية عبر السماح بتداخل مضبوط بين الأعضاء الفولاذية المتقابلة، بينما تحافظ البراغي عالية المقاومة، وألواح الوصل، والجلفنة بالغمس الساخن على هدف العمر التصميمي 50 سنة عند الالتزام بفترات الفحص وقواعد إصلاح الزنك.

مقارنةً بفلسفة الوصل التقليدية المعتمدة بالكامل على فلنجات مثبتة بالبراغي أو وصلات كثيفة الألواح، يمكن لمفهوم الوصلة الانزلاقية أن يقلل عدد عمليات المحاذاة الميدانية الرئيسية بنحو 20-30% في الهياكل المماسية المتكررة، بحسب تقسيم الألواح، وخطة الرفع، والتداخل المسموح به للأعضاء. الفائدة العملية ليست ادعاءً بنشر عميل مكتمل؛ بل هي توقع هندسي لتجميع شبكي تمثيلي بارتفاع 73m حيث تقلل واجهات التوافق الحرجة من وقت انتظار الرافعة، وتصحيح التركيب، وخطر توسيع ثقوب البراغي.

العزل والموصلات وOPGW والتأريض

يستخدم برج 500kV المماسي عادةً سلاسل تعليق من الخزف أو البوليمر المركب، حيث توفر وحدات البوليمر كتلة أقل ومقاومة أفضل للتخريب، بينما يظل الخزف شائعًا حيث تفضل المرافق بيانات خدمة تاريخية طويلة. بالنسبة للممرات الساحلية أو الصحراوية الملوثة، ينبغي اختيار مسافة الزحف وشكل مظلات العوازل باستخدام طرق شدة التلوث بالموقع المشار إليها في IEC TS 60815-1:2025، لأن أداء عزل 500kV يتأثر بشدة بالملح والغبار والرطوبة ودورات التلوث الموسمية لمدة 1 سنة.

يستوعب البرج حزم موصلات ACSR وOPGW، حيث يجمع OPGW بين الحماية من الصواعق واتصال الألياف في مسار كابل 1 لأنظمة SCADA وإشارات المرحلات ومراقبة المسار. يُصمم التأريض حول مقاومة قدم برج مستهدفة أقل من 10 أوم في الظروف القياسية وأقل من 4 أوم في مناطق كثافة الصواعق العالية، مع اختيار قضبان التأريض وأسلاك التعويض واختبار مقاومية التربة واللحامات الطاردة للحرارة وفق ممارسات المرفق المحلي.

معايير التصميم والأساس الهندسي

يجب أن تتضمن حزمة حالات الحمل الإنشائي وزن الموصل الرأسي، وحمل الرياح العرضي، وجليدًا شعاعيًا 15mm، وشد الموصل، وحمل السلك المقطوع أو الحمل الطولي غير المتوازن، وحمل التركيب، وحمل الصيانة، ورفع الأساس. يطبق IEC 60826 مفاهيم التحميل القائمة على الاعتمادية على الخطوط الهوائية عند 45kV وما فوق، بينما يعالج ASCE 10 تصميم هياكل النقل الفولاذية الشبكية، مما يجعل برج 500kV، بارتفاع 73m، وامتداد 292m مناسبًا لحزم المواصفات التي تتطلب طرق خطوط هوائية معترفًا بها دوليًا.

يشترط مخططو الشبكات بشكل متزايد أن تدعم خطوط الجهد العالي الجديدة دمج الطاقة المتجددة، والنقل بين الأقاليم، والاحتياطية للطلب المكهرب. يذكر تقرير IEA عن شبكات الكهرباء وانتقالات الطاقة الآمنة أن أهداف المناخ الوطنية تتطلب إضافة أو تجديد أكثر من 80 مليون km من الشبكات بحلول 2040، وتحدد أبحاث NREL لتخطيط النقل تخطيط النقل، ونمذجة تكلفة الإنتاج، ودراسات تدفق القدرة، وتحليل دمج الشبكة كأدوات أساسية لدمج الطاقة المتجددة بأمان وفعالية من حيث التكلفة.

سيناريو تمثيلي لمزرعة شمسية في الشرق الأوسط وشمال أفريقيا

بالنسبة لسيناريو تمثيلي لمزرعة شمسية في الشرق الأوسط وشمال أفريقيا، افترض ممر تصدير AC بقدرة 1,000MW، وطول مسار 100km، ومتوسط امتداد 292m، ونحو 343 موضع برج مماسي قبل إضافة هياكل الزوايا والنهايات والمحطات الطرفية. عند سعر EPC الوسطي $157,376 لكل برج مماسي، ستكون ميزانية EPC للأبراج المماسية نحو $54.0 مليون للهياكل 343، باستثناء المحطات الفرعية، والتعويض التفاعلي، وأبراج الزوايا، والأراضي، والتصاريح، وكميات الموصلات خارج نطاق عتاد البرج.

في السيناريو نفسه، تعادل 1 نقطة مئوية من فقد النقل المتجنب على خط تصدير 1,000MW يعمل بمعامل سعة سنوي 45% نحو 39,420MWh سنويًا، محسوبة كالتالي: 1,000MW x 8,760h x 45% x 1%. عند قيمة طاقة جملة $45/MWh، تبلغ قيمة خفض الفقد نحو $1.77 مليون سنويًا، لذلك فإن استثمارًا إضافيًا بقيمة $10 مليون في تصميم ممر أعلى جهدًا وأقل فقدًا يحقق فترة استرداد بسيطة بنحو 5.6 سنة قبل احتساب فوائد التوافر والاختناق والتقليص.

التطبيقات

يناسب برج 73m 500kV المماسي هذا شبكات النقل الرئيسية للمرافق، وممرات تصدير الطاقة الشمسية والرياح، والربط الإقليمي، ومسارات إمداد الطاقة الصناعية، ومشاريع تعزيز شبكات الجهد الفائق حيث يتضمن المسار مقاطع مستقيمة طويلة. يمكن للمشترين عرض جميع منتجات أبراج/أعمدة نقل القدرة، ومقارنة خيارات الموصلات والأساسات في تهيئة نظامك عبر الإنترنت، أو طلب عرض سعر مخصص عندما تتوفر تركيبة زوايا الخط وبيانات التربة وخريطة الرياح وطول المسار.

المراقبة السحابية والتسليم الرقمي

بالنسبة لمشاريع EPC التي تتجاوز 50 موضع برج، يمكن لـ SOLARTODO هيكلة حزمة التسليم حول قوائم أبراج رقمية، وإحداثيات GPS للأساسات، وأرقام صهر المواد، وسجلات الجلفنة، وصور الفحص، وقوائم تحقق التشغيل. يمكن للمراقبة الاختيارية للمسار دمج ألياف OPGW، وحساسات ميل البرج، ومحطات الطقس، وبوابات 4G أو الألياف بحيث تستطيع فرق الصيانة تتبع أحداث الرياح، وأعداد الصواعق، وتواريخ فحص التأريض، وافتراضات درجة حرارة الموصل المستمدة من حسابات IEEE 738.

الطبقة السحابية غير مطلوبة لكل طلب برج 500kV، لكنها تحسن قابلية التتبع عند شراء 100 هيكل أو أكثر على دفعات متعددة. يمكن لقائمة مواد رقمية تتبع حزم فولاذية من فئة 58t، ورقمًا تسلسليًا 1 للبرج، و12 مجموعة تثبيت موصل، و2 موضع لسلك الحماية، ومجموعة تأريض 1، وسجل أساس 1، مما يقلل خطر عدم تطابق المشتريات أثناء برامج التصدير والتركيب بالموقع متعددة الأشهر.

تحليل استثمار EPC وهيكل التسعير

يشمل نطاق EPC تسليم مفتاح 5 حزم عمل: الهندسة، والتوريد، والإنشاء، والتشغيل، وضمان 1 سنة. تغطي الهندسة دعم تحديد مواقع أبراج 500kV، ومراجعة واجهة الأساسات، ورسومات الورشة، وتنسيق أشجار الأحمال، وخطط اختبارات الفحص؛ ويغطي التوريد الفولاذ المجلفن، والبراغي، والعتاد، والعوازل، والتأريض، والتعبئة، ووثائق التصدير؛ ويغطي الإنشاء أعمال الأساسات، ونصب البرج، والتأريض، وتركيب العتاد، والإكمال الميكانيكي؛ ويغطي التشغيل إغلاق قائمة الملاحظات، وسجلات ما تم تنفيذه، ودعم التغذية الكهربائية.

يعتمد العائد على الاستثمار على اختيار جهد الممر، ومقاومة الموصل، وفئة الأساس، وقيمة الانقطاع، وإنتاجية الإنشاء، لذلك فإن التحليل الأكثر دفاعًا يقارن نموذج مسار 1 مقابل بديلين أو 3 بدائل. في حالة تصدير تمثيلية بطول 100km وقدرة 1,000MW، يمكن لخفض نظري بنسبة 81% في الفقد المرتبط بمربع التيار مقارنةً ببديل 220kV أن يبرر تكاليف أعلى لأبراج ومحطات 500kV عندما تتجاوز قيمة الاختناق $1.0 مليون سنويًا ويكون هدف الاسترداد أقل من 8 سنوات.

شروط الدفع القياسية هي دفعة مقدمة 30% T/T إضافةً إلى 70% مقابل بوليصة الشحن، أو اعتماد مستندي غير قابل للإلغاء 100% L/C عند الاطلاع للمشترين المؤهلين. يمكن مناقشة تمويل المشاريع للحزم التي تتجاوز $1,000K، وينبغي طلب التوضيح الهندسي، وعرض سعر EPC، والتسعير الخاص بالمسار عبر [email protected] مع طول مسار 500kV، وتقرير التربة، وسرعة الرياح، وسماكة الجليد، ونوع الموصل، وبلد التسليم.

ملاحظات الشراء لمشتري B2B

ينبغي لفرق الشراء تثبيت 12 مدخلًا على الأقل قبل التسعير النهائي: طول المسار، وسرعة الرياح، وسماكة الجليد، والارتفاع، وفئة التلوث، وقدرة تحمل التربة، ومقاومية التربة، ونوع الموصل، ونوع OPGW، وجدول تحديد مواقع الأبراج، وافتراضات طرق الوصول، وميناء الوجهة. يمكن للمهندسين أيضًا مراجعة التعرف إلى الموضوع لمعرفة تصميم النقل واستخدام وثائق SOLARTODO لمقارنة أبراج 500kV الشبكية مع الأعمدة الأنبوبية، والأعمدة الأحادية، والبدائل ذات الجهد الأقل.

نظرًا لأن IRENA تحدد تعزيز الشبكات وتوسعتها كمتطلب رئيسي لدمج الطاقة المتجددة في آفاق انتقالات الطاقة العالمية 2023، ينبغي تقييم أصول نقل 500kV كبنية تحتية للنظام لا كمشتريات فولاذية معزولة. قد يكون برج مماسي 73m أقل أنواع الهياكل تكلفة على المقاطع المستقيمة، لكن تكلفة الخط النهائية تتحكم بها 6 متغيرات إضافية: هياكل الزوايا، وهياكل النهايات، واختيار الموصل، والأساسات، وطرق الوصول، وإضافات خلایا المحطات الفرعية.

ضبط الجودة والتعبئة والوثائق

ينبغي أن يشمل ضبط الجودة في المصنع مراجعة شهادات الفولاذ، وفحوص أبعاد الأعضاء، والتحقق من مقاس الثقوب، والتجميع التجريبي للألواح الحرجة، وفحص سماكة الجلفنة، وتتبع درجة البراغي، ومطابقة قوائم التعبئة، وصور تحميل الحاويات. بالنسبة لحزمة شبكية ثقيلة من فئة 58t، تقسم تعبئة التصدير عادةً البرج إلى حزم حسب اللوح، والمنسوب، ومقاس العضو، وتسلسل النصب بحيث يستطيع طاقم الموقع رفع هيكل 73m دون فتح كل حزمة مرة واحدة.

تتضمن حزمة التقديم الموصى بها 10 مجموعات وثائق: رسومات الترتيب العام، وأشجار الأحمال، وجداول الأعضاء، وجداول ردود أفعال الأساسات، وقوائم البراغي، وتقارير الجلفنة، وسجلات الفحص، وقوائم التعبئة، ورسومات النصب، ونماذج التشغيل. قبل الإصدار التجاري، ينبغي للمشترين التحقق من أن عائلة الأبراج النهائية تغطي امتدادات مماسية 292m، وجليد 15mm، وقيم خريطة الرياح المحلية، وخلوصات 500kV الكهربائية، واستراتيجية الصيانة المطلوبة من المرفق لمدة 50 سنة.
