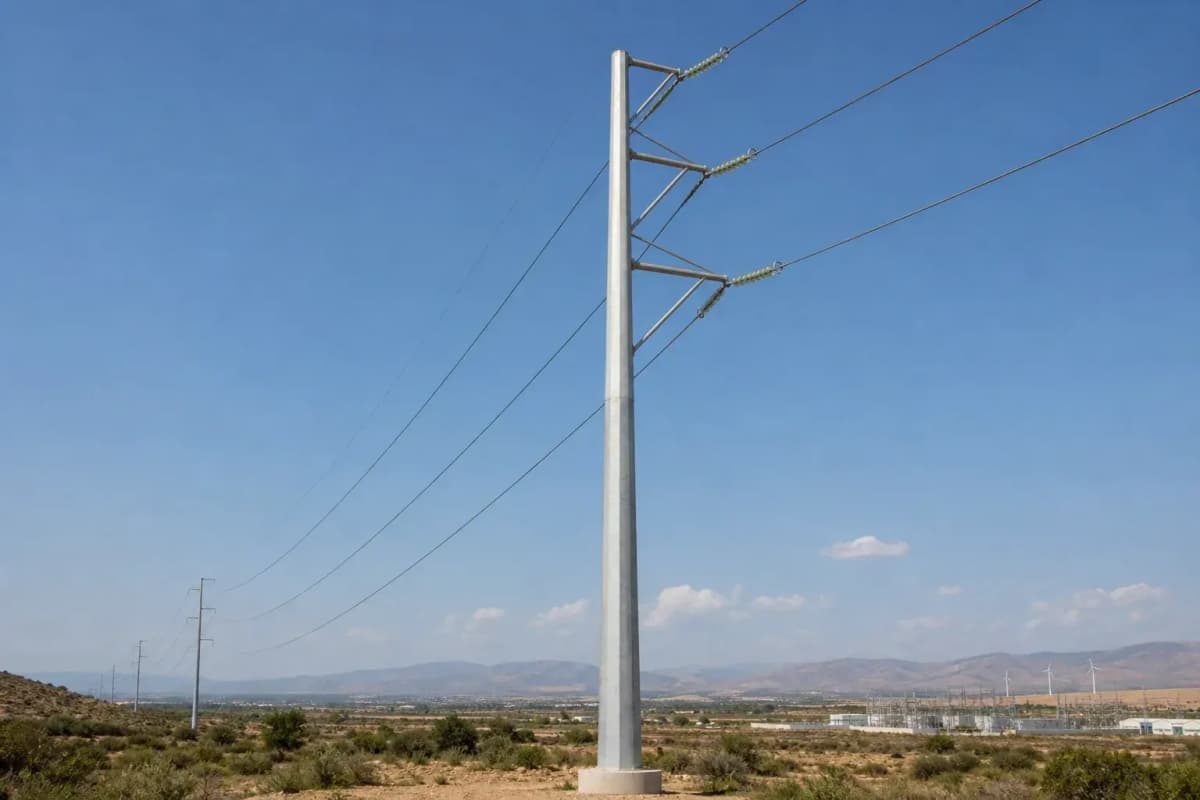

برج تعليق مماسي ثماني الأضلاع 35m 66kV بوصلة تداخلية - عمود نقل أحادي الدائرة

يعد برج التعليق المماسي ثماني الأضلاع 35m 66kV بوصلة تداخلية عمود نقل من الفولاذ المجلفن أحادي الدائرة، مصمما لممرات الطاقة الهوائية المستقيمة 66kV بارتفاع هيكل 35m، وباع اسمي 280m، وموصل واحد لكل طور. يقلل العمود ثماني الأضلاع ذو الوصلة التداخلية واجهات الشفاه المثبتة بالمسامير بمقدار 1-2 وصلة رئيسية، ويدعم النقل المدمج في 2-3 مقاطع متداخلة، وهو مناسب لمشاريع الربط الخاصة بالطاقة الشمسية، والتخزين، والمنشآت الصناعية، والمرافق، والبنية التحتية الذكية.

تورّد SOLARTODO هذا العمود المماسي 66kV ضمن خط أبراج/أعمدة نقل الطاقة للمشترين من قطاع الأعمال الذين يحتاجون إلى هياكل فولاذية قابلة للتكرار ضمن حزم توريد تضم 50 أو 100 أو 250+ برجا. يمثل البرج المماسي عادة 70-80% من المواقع على مسار نقل تقليدي، لذلك تؤثر تكلفة التركيب، وعمر الجلفنة، وحجم الأساس، وزمن نصب كل وحدة 35m تأثيرا كبيرا في اقتصاديات الخط الإجمالية عبر مشاريع 10km أو 50km أو 100km.

تعريف المنتج وحالة الاستخدام

هذا المنتج هو برج تعليق مماسي، أي أنه مخصص لمقاطع الخط المستقيمة أو شبه المستقيمة، حيث تقتصر زاوية الخط الأفقية عادة على قيمة هندسية صغيرة مثل 0-2 درجات، حسب مواصفات المرفق. ويتمثل الطلب الإنشائي الأساسي في الأحمال الرأسية الناتجة عن الموصل، والعازل، والملحقات، والوزن الذاتي، إضافة إلى حمل الرياح العرضي على الموصل وجسم العمود، وليس الأحمال الطولية الأكبر المخصصة لأبراج الزاوية 30-degree، أو أبراج النهاية، أو الجسور الطرفية.

يتم اختيار ارتفاع العمود 35m لممرات 66kV التي تتطلب فيها الخلوصات الكهربائية، وترهل الموصلات، وعبور الطرق، وتموجات التضاريس، وإتاحة الوصول للمعدات ارتفاعا أكبر من عمود توزيع 24-30m. ومع باع تصميم 280m وموصل واحد لكل طور، يستطيع الهيكل دعم تخطيطات الشبكات الإقليمية والربط المتجدد الشائعة، مع ترك نوع الموصل، وجداول الترهل والشد، وفئة التربة، وتصميم التأريض ليحسمها مهندسو المشروع خلال مرحلة الهندسة التفصيلية التي تستغرق 2-4 أسابيع.

يمكن للمشترين مراجعة نماذج الأبراج المجاورة عبر عرض جميع منتجات أبراج/أعمدة نقل الطاقة، ثم استخدام تهيئة نظامك عبر الإنترنت لتكييف الارتفاع، والباع، وسرعة الرياح، وسماكة الجليد، وعدد الدوائر، وترتيب الموصلات. وبالنسبة لحزم التوريد التي تتجاوز 50 برجا، توصي SOLARTODO عادة بجدول أبراج على مستوى المسار يفصل كميات الأبراج المماسية، وأبراج الزاوية، والأبراج الطرفية، وأبراج عبور الأنهار، وهياكل واجهة المحطات الفرعية إلى ما لا يقل عن 5 عائلات إنشائية.

المواصفات الفنية

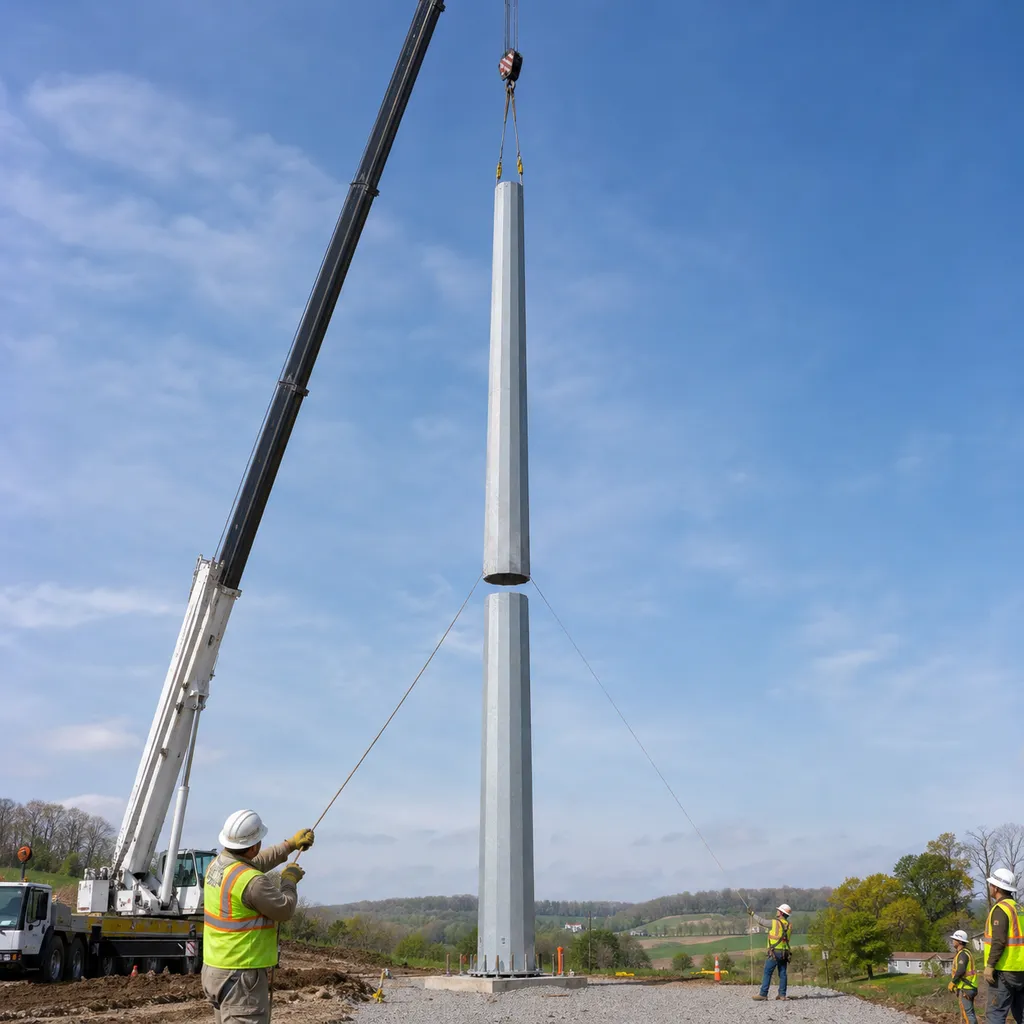

يستخدم العمود الفولاذي ثماني الأضلاع مقاطع مخروطية تتراكب بطول تداخل مضبوط، يجري تصميمه عادة حول 1.5-2.0 ضعف قطر العمود المحلي، رهنا بحسابات الأحمال النهائية. وبالمقارنة مع بديل أنبوبي ذي شفاه يتضمن 2-3 وصلات ثقيلة مثبتة بالمسامير، يمكن لتكوين الوصلة التداخلية أن يقلل أعمال تركيب المسامير في الموقع بنحو 20-35%، وأن يزيل بروزات ألواح الشفاه التي تعقد تحميل الحاويات، وتجهيزات الرفع بالرافعات، وتفاصيل مقاومة التآكل.

يعتمد اختيار المادة على فولاذ إنشائي مجلفن مناسب للطلاء بالزنك بالغمس الساخن، مع تقييم درجات Q345 أو Q420 أو Q460 وفقا لأحمال البرج، وقطر المقطع، وسماكة الجدار. وبالنسبة لعمود مماسي 35m 66kV، غالبا ما تقع كتلة الفولاذ المركبة ضمن فئة 6-9 ton بعد احتساب الأذرع العرضية، ولوح القاعدة، وملحقات التسلق، وعروات التأريض، والملحقات، مع أن الوزن النهائي يعتمد على سرعة الرياح، وفئة التضاريس، وشد الموصل، وثبات الأساس.

المعايير والأحمال وأساس التصميم الكهربائي

يحدد IEC 60826:2017 معايير تصميم قائمة على الاعتمادية للخطوط الهوائية عند 45kV وما فوق، ما يجعله ذا صلة مباشرة بهيكل نقل 66kV ذي هدف خدمة 50-year. يتطلب المعيار تحويل المدخلات المناخية مثل الرياح والجليد إلى حالات تحميل، وتستخدم صفحة المنتج هذه رياح Class B مع جليد 15mm كخط أساس تجاري، بينما يجب أن تستخدم الهندسة النهائية كود الأحمال الخاص ببلد المشروع والمرفق.

يعد IEEE 738-2023 طريقة مرجعية لحساب علاقات التيار ودرجة الحرارة في الموصلات الهوائية العارية، لذلك ينبغي التحقق من سعة حمل الموصل باستخدام درجة الحرارة المحيطة، والإشعاع الشمسي، وسرعة الرياح، والانبعاثية، والامتصاصية، ودرجة حرارة الموصل القصوى. وبالنسبة لخط 66kV بموصل واحد لكل طور، لا يحدد البرج وحده سعة الحمل؛ بل يحددها موصل ACSR أو AAAC المختار، وخلوص الترهل، والحد الحراري، وسياسة التصنيف في حالات الطوارئ.

كتب ASCE/SEI 10-15 أساسا لهياكل النقل الفولاذية الشبكية، لكن معالجته للأحمال، والتوصيلات، والتفاصيل، والتصنيع، وضمان الجودة تظل مفيدة لمهندسي المرافق عند مقارنة الأعمدة الفولاذية الأنبوبية بالبدائل الشبكية. وبالنسبة للأعمدة الأنبوبية ثمانية الأضلاع، توائم SOLARTODO ضبط التصنيع مع مبادئ إنشائية مكافئة، تشمل فحص اللحام، والتفاوتات البعدية، وجودة الجلفنة، والتتبع الكامل للمواد بنسبة 100% لألواح العمود الرئيسية.

غالبا ما يستخدم GB 50545 في حزم الهندسة ذات المنشأ الصيني لتصميم خطوط النقل الهوائية، بينما يحسن IEC 60826 وIEEE 738 قابلية المراجعة الدولية عبر أفريقيا والشرق الأوسط وأمريكا اللاتينية وجنوب شرق آسيا. وعادة ما تسمي مواصفة توريد عملية لجهد 66kV ما لا يقل عن 3 عائلات معيارية: التحميل الميكانيكي، والتصنيف الحراري للموصل، وفحص الجلفنة بالغمس الساخن، حتى لا تختزل مقارنة العطاءات في حمولة الفولاذ وحدها.

بنية النظام

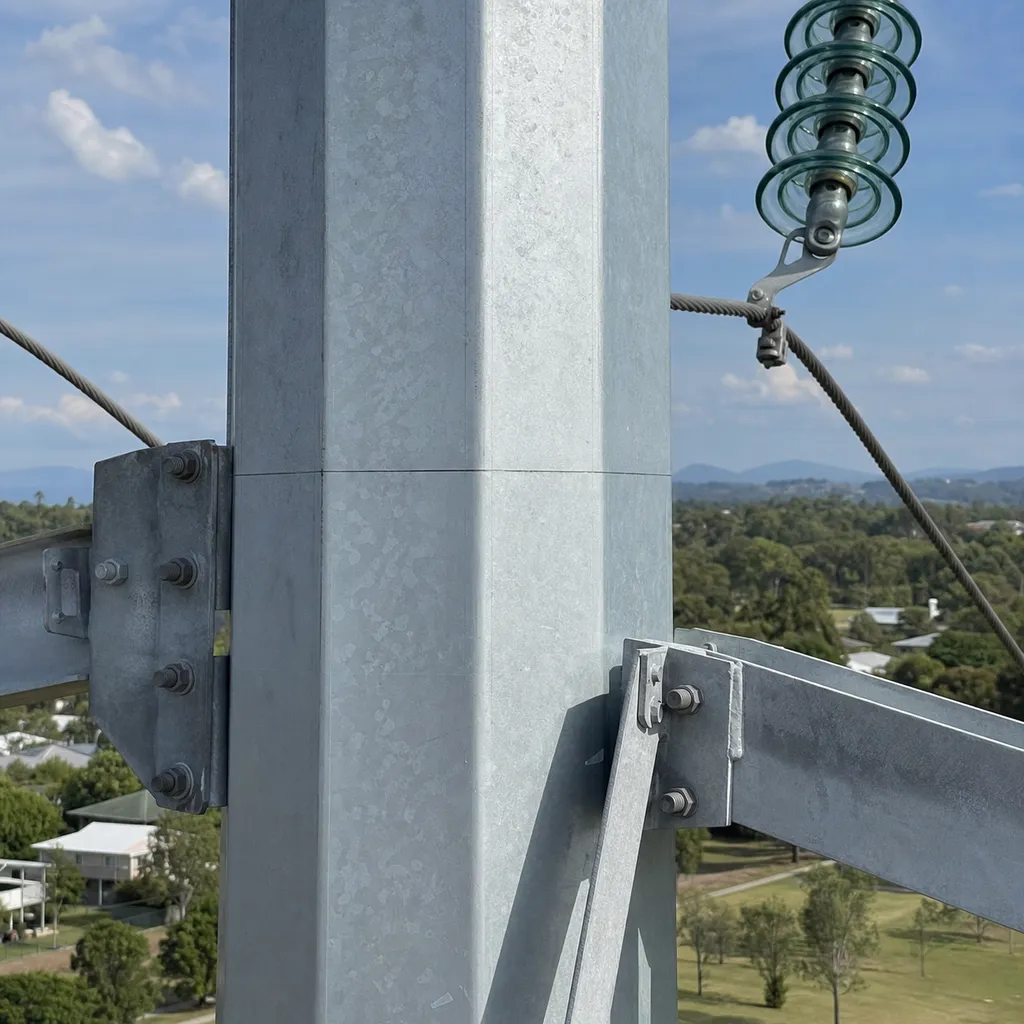

يشمل موقع برج مماسي 66kV مكتمل 1 عمودا ثماني الأضلاع، و1 لوح قاعدة وقفص مسامير تثبيت، و3 نقاط تثبيت أذرع عرضية للأطوار، و3 سلاسل عوازل تعليق، ومشابك موصلات، ومخمدات اهتزاز، وقضبان حماية، وموصل تأريض نازل، ومجموعة أقطاب تأريض، وأساسا خرسانيا. ويمكن إضافة OPGW اختياريا كسلك حماية هوائي 1 للوقاية من البرق واتصالات الألياف عندما يتطلب المسار SCADA أو إشارات الحماية أو الربط الخلفي للاتصالات.

بالنسبة لمشاريع الطاقة الشمسية والتخزين المتصلة بالشبكة، لا يمثل البرج إلا 1 مكون ضمن بنية ربط أوسع قد تشمل مفاتيح تجميع 66kV، ومحولات رفع الجهد، ومرحلات الحماية، وقياس الإيرادات، واتصالات OPGW، وواجهات إرسال المرافق. وتشير IEA إلى أن شبكات الكهرباء تعمل منذ أكثر من 100 years وتحتاج الآن إلى توسع كبير لدمج الطاقة النظيفة، ما يجعل عتاد نقل 66kV عنصرا عمليا خانقا في كثير من جداول الربط المتجدد.

يبدأ مسار الحمل الإنشائي عند مشبك الموصل، وينتقل عبر سلسلة التعليق وحامل الذراع العرضية، ثم يدخل العمود الفولاذي المخروطي، وتقاومه لوحة القاعدة، ومسامير التثبيت، وقفص التسليح، والأساس الحامل للتربة. وفي التشغيل المماسي العادي، تتوازن القوى الطولية للموصل عبر الأبواع المتجاورة، لكن حالات انقطاع السلك والبناء لا تزال تحتاج إلى تحقق، لأن حالة غير عادية واحدة يمكن أن تتحكم في 1 أو أكثر من مقاطع العمود.

التطبيقات

يناسب هذا العمود 35m 66kV خطوط النقل الفرعي للمرافق، وخطوط تصدير محطات الطاقة المتجددة، ومغذيات المدن الصناعية، وممرات الطاقة للمناجم، وأنظمة كهربة الموانئ، وعمودا فقريا إقليميا للبنية التحتية الذكية. وتبرز أهميته خصوصا عندما يقلل باع 280m عدد أبراج حق المرور مقارنة بتخطيط أقصر على نمط أعمدة التوزيع 180-220m، مع الحفاظ على الخلوص والقوة الميكانيكية المتوقعين من أصل نقل 66kV.

في سيناريو تمثيلي لمزرعة شمسية في منطقة MENA، افترض خط تصدير 66kV بطول 20km من محطة شمسية 100MW إلى محطة شبكة فرعية، مع باع متوسط 280m و72 موقع برج. إذا كانت 75% من المواقع هياكل مماسية، فستستخدم نحو 54 وحدة هذا العمود ثماني الأضلاع 35m، بينما ستكون المواقع المتبقية وعددها 18 مواقع زاوية أو طرفية أو هياكل خاصة تتطلب قدرة طولية والتوائية أعلى.

في هذا السيناريو 20km، قد يقلل استخدام عمود مدمج ثماني الأضلاع بوصلة تداخلية الكتلة البصرية بنحو 30-45% مقارنة بحيز برج شبكي تقليدي 66kV، حسب هندسة الأذرع العرضية وتباعد الموصلات. وليست المقارنة ادعاء أداء شاملا، لأن الأبراج الشبكية قد تكون أرخص في تضاريس الأحمال العالية جدا، لكن الأعمدة الأنبوبية غالبا ما تقلل البصمة، وتعقيد النصب، ومخاطر اعتراض حق المرور في الممرات شبه الحضرية أو الصناعية.

تحليل استثمار EPC وهيكل التسعير

يشمل تسعير SOLARTODO بنظام EPC عدد 5 حزم عمل: الهندسة، والتوريد، والإنشاء، والتشغيل التجريبي، ودعم ضمان لمدة 1-year. وبالنسبة لهذا البرج المماسي ثماني الأضلاع 35m 66kV، يبلغ نطاق EPC المنشور بنظام تسليم المفتاح USD 16,800-25,200 لكل برج مركب، بينما تفصل أسعار توريد FOB وتسليم CIF المعدات، والشحن، والتأمين، والأعمال المدنية، والرفع، والاختبار، ومخاطر التركيب المحلي.

يعتمد ROI على تكلفة البديل المتجنبة، لا على إيراد توليد الطاقة من البرج نفسه. فإذا وفر عمود بوصلة تداخلية USD 800 في عمالة النصب وUSD 400 في مناولة النقل مقارنة ببديل أنبوبي ذي شفاه، يمكن لحزمة 100-tower أن تخفض تكلفة المشروع المباشرة بمقدار USD 120,000 قبل التمويل؛ وعند خصم حجمي 10% على سعر EPC تمثيلي قدره USD 21,000، تضيف وفورات التوريد USD 210,000 أخرى.

ولصياغة فترة الاسترداد، فإن خط تصدير 66kV يمنع تقليصا سنويا قدره 0.5% في محطة شمسية 100MW ذات 1,800 ساعة مكافئة للحمل الكامل يحمي نحو 900MWh سنويا. وعند USD 45/MWh، تبلغ قيمة تلك الطاقة المحمية USD 40,500 سنويا؛ لذلك فإن مسارا بطول 20km مع 72 برجا مركبا بسعر USD 21,000 لكل منها تكون تكلفة الأبراج المركبة فقط قريبة من USD 1.512 million، ومساهمة استرداد بسيطة للطاقة المحمية تبلغ نحو 37.3 years، قبل احتساب المحول، والموصل، والحماية، والأرض، وتكاليف الربط مع المرفق.

شروط الدفع هي وديعة 30% T/T زائد 70% مقابل بوليصة الشحن، أو 100% اعتماد مستندي غير قابل للإلغاء L/C عند الاطلاع للمشترين المؤهلين. ويمكن مناقشة تمويل المشروع لحزم EPC التي تتجاوز USD 1,000,000، ويمكن للمشترين الهندسيين طلب عرض سعر مخصص أو التواصل عبر [email protected] مع 6 مدخلات: طول المسار، والجهد، ونوع الموصل، وسرعة الرياح، وسماكة الجليد، وتقرير التربة.

ملاحظات هندسية لفرق التوريد

ينبغي أن تتضمن ورقة بيانات جاهزة للتوريد ما لا يقل عن 12 معلمة: الجهد، والارتفاع، وعدد الدوائر، ونوع الموصل، وسلك التأريض أو OPGW، والباع، وسرعة الرياح، وسماكة الجليد، والمنطقة الزلزالية، وفئة التضاريس، ونوع الأساس، وفئة التآكل. ومن دون هذه المدخلات 12، يمكن أن يختلف برجان 35m 66kV يحملان الاسم نفسه بأكثر من 15-25% في وزن الفولاذ وتكلفة الأساس.

ينبغي أن يغطي الفحص وضبط الجودة شهادات مواد بنسبة 100%، وفحوصات أبعاد بنسبة 100% لمقاطع التركيب التداخلي، وتأهيل إجراءات اللحام، والفحص بالجسيمات المغناطيسية أو بالموجات فوق الصوتية عند تحديده، وتقارير سماكة الجلفنة بالغمس الساخن. وبالنسبة للأجواء الساحلية أو الصحراوية أو الصناعية، ينبغي للمهندسين تحديد هدف طلاء الزنك، وخطة فتحات التصريف، وفترة الصيانة، لأن التعرض للتآكل قد يهيمن على تكلفة دورة الحياة على مدى 50 years.

يعد التأريض عنصرا حرجا للأداء، لأن مقاومة قدم البرج أقل من 10 ohm هدف شائع للمرافق، بينما تحدد مناطق البرق العالي غالبا أقل من 4 ohm مع قضبان أعمق أو موصلات موازنة أو معالجة للتربة. وعند تركيب OPGW، ينبغي تنسيق أداء البرق، وموقع صندوق وصل الألياف، وتفاصيل الربط عبر كل باع 280m وكل هيكل طرفي.

بالنسبة لتوريد الموصلات، غالبا ما تقارن أسعار فئة ACSR-240 الشائعة بالقرب من USD 1,500 لكل km في تقديرات مرحلة الميزانية، بينما قد يقترب OPGW من USD 8,000 لكل km حسب عدد الألياف والتصنيف الميكانيكي. وتنفصل تكاليف مواد الخط هذه عن سعر EPC للبرج، لذلك ينبغي للمناقصين تجنب مقارنة عرض سعر عمود فقط بحزمة خط كاملة من دون توحيد ما لا يقل عن 8 فئات تكلفة.

سياق الصناعة وأساس المصادر

تؤكد أبحاث NREL حول تكلفة الطاقة الشمسية ودمج الشبكات أن تكاليف الربط تعتمد على العتاد، ودراسات المرافق، وسعة الاستضافة، وترقيات النظام، وليس على معدات التوليد فقط. وبالنسبة لخط تصدير 66kV، يعني ذلك أن مواصفة البرج ينبغي تقييمها مع سعة حمل الموصل، وتصميم الحماية، ونطاق المحطة الفرعية، لأن البرج منخفض التكلفة لا يمكنه تعويض تصنيف حراري دون الحجم المطلوب أو دراسة ربط متأخرة.

تقدر توقعات IRENA لتحولات الطاقة العالمية أن الشبكات ومرونة النظام تحتاج إلى استثمار واسع النطاق حتى 2050، بما في ذلك USD 22.4 trillion في الشبكات والمرونة في سيناريو 1.5 degree. ولا يسعر هذا الرقم الكلي عمودا واحدا 35m، لكنه يوضح لماذا أصبحت هياكل النقل الموحدة 66kV أكثر أهمية لتوريد البنية التحتية المتجددة والصناعية والمدن الذكية.

ينص تحليل الشبكات الصادر عن IEA على أن الشبكات الموسعة والمحدثة ضرورية مع زيادة الكهرباء، والمضخات الحرارية، والمركبات الكهربائية، والتوليد المتجدد للحمل على الشبكات. وعمليا، يعد برج مماسي 35m 66kV لبنة نقل بجهد متوسط يمكنها ربط مراكز التوليد والأحمال عبر ممرات 10-100km عندما يلتزم التصميم بمعايير المرافق الوطنية.

إرشادات الشراء

لإعداد ميزانية مبكرة، استخدم USD 16,800-25,200 لكل برج مركب واضربه في العدد المتوقع للمواقع المماسية، ثم أضف مخصصات منفصلة لأبراج الزاوية، والأبراج الطرفية، والموصل، وOPGW، والأساسات خارج خط الأساس، وطرق الوصول، والتصاريح، وأعمال المحطات الفرعية. يمكن لطلب 50-tower الحصول على خصم 5%، ويمكن لطلب 100-tower الحصول على 10%، ويمكن لإطار 250-tower الحصول على 15% عندما تكون الرسومات، ودرجة الفولاذ، ودفعات التسليم موحدة.

للحصول على خلفية فنية تتجاوز صفحة هذا المنتج، يمكن للمشترين التعرف على الموضوع حول هياكل النقل، والتأريض، وتخطيط الربط المتجدد. كما تستطيع SOLARTODO إعداد قائمة مواد على مستوى المسار تضم 3-5 عائلات أبراج، وافتراضات أولية للأساسات، وقائمة تعبئة، وحجم الشحن، وجدول EPC بعد استلام ملف المسار، وبيانات التربة، ورسومات معايير المرفق.
