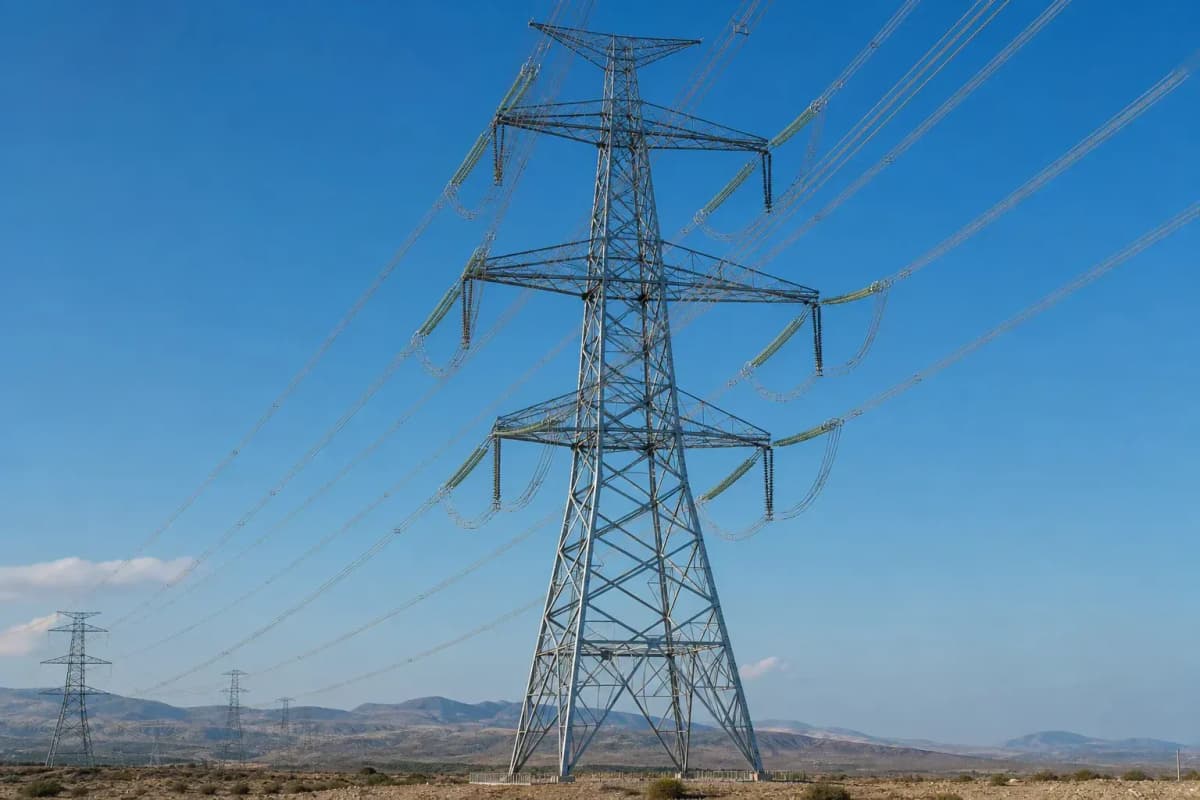

برج تعليق شبكي ثقيل 91m 750kV بفلنجات - دعم نقل فائق الجهد

إن برج التعليق الشبكي الثقيل 91m 750kV بفلنجات هو برج نقل فائق الجهد بارتفاع 91 m وجهد 750 kV ودائرتين، مصمم لمواضع المسار المستقيم، أو التعليق، على ممرات النقل الهوائية المستقيمة. ومع 6 موصلات لكل طور، وباع تصميمي قدره 546 m، وواجهات شبكية فولاذية بفلنجات، وتسعير تسليم مفتاح بنظام EPC من $318,500 إلى $436,800، صمم هذا الهيكل لمشاريع نقل الجهد الفائق حيث يمكن لدائرة واحدة نقل نحو 1,000-1,500 MW حسب اختيار الموصل ومنهجية التصنيف الحراري.

تورّد SOLARTODO هذا البرج ضمن محفظة أبراج/أعمدة نقل الطاقة لديها لتعزيز الشبكات على مستوى المرافق، وخطوط تصدير الطاقة المتجددة، وممرات الطاقة الصناعية، والعمود الفقري للبنية التحتية الذكية العاملة عند 500 kV وما فوق. يمكن للمشترين عرض جميع منتجات أبراج/أعمدة نقل الطاقة، أو تهيئة نظامك عبر الإنترنت، أو طلب عرض سعر مخصص عندما تكون رسومات المشروع أو بيانات التربة أو خرائط المسار أو جداول الموصلات متاحة لحزمة برج واحد أو 100+ برج.

المواصفات الفنية

يحدد هذا البرج الشبكي بارتفاع 91 m كهيكل مسار مستقيم، أي أنه يحمل وزن الموصل الرأسي وأحمال الرياح العرضية على محاذاة نقل مستقيمة بدلا من تحمل أحمال نهاية ميتة طولية كبيرة. في كثير من مشاريع الخطوط الهوائية من 220 kV إلى 750 kV، يمكن أن تمثل أبراج المسار المستقيم والتعليق 70-80% من إجمالي عدد الأبراج، ما يجعل وزن الفولاذ وسرعة التركيب وهندسة الأساسات وتفاوتات التصنيع القابلة للتكرار عوامل مركزية في اقتصاديات الممر الإجمالية.

بنية النظام

تستخدم بنية 750 kV دائرتين مستقلتين، ترتب كل منهما مع 3 أطوار و 6 موصلات مجمعة لكل طور، منتجة 36 موصلا طوريا عبر حيز البرج قبل احتساب أسلاك الحماية وOPGW والمباعدات والمخمدات وسلاسل التعليق. ينسق الباع الاسمي 546 m مع حسابات الترهل والشد، وحدود درجة حرارة الموصل، وخلوصات قمة البرج حتى تبقى خلوصات الخط الحي متوافقة عند درجات تشغيل عالية.

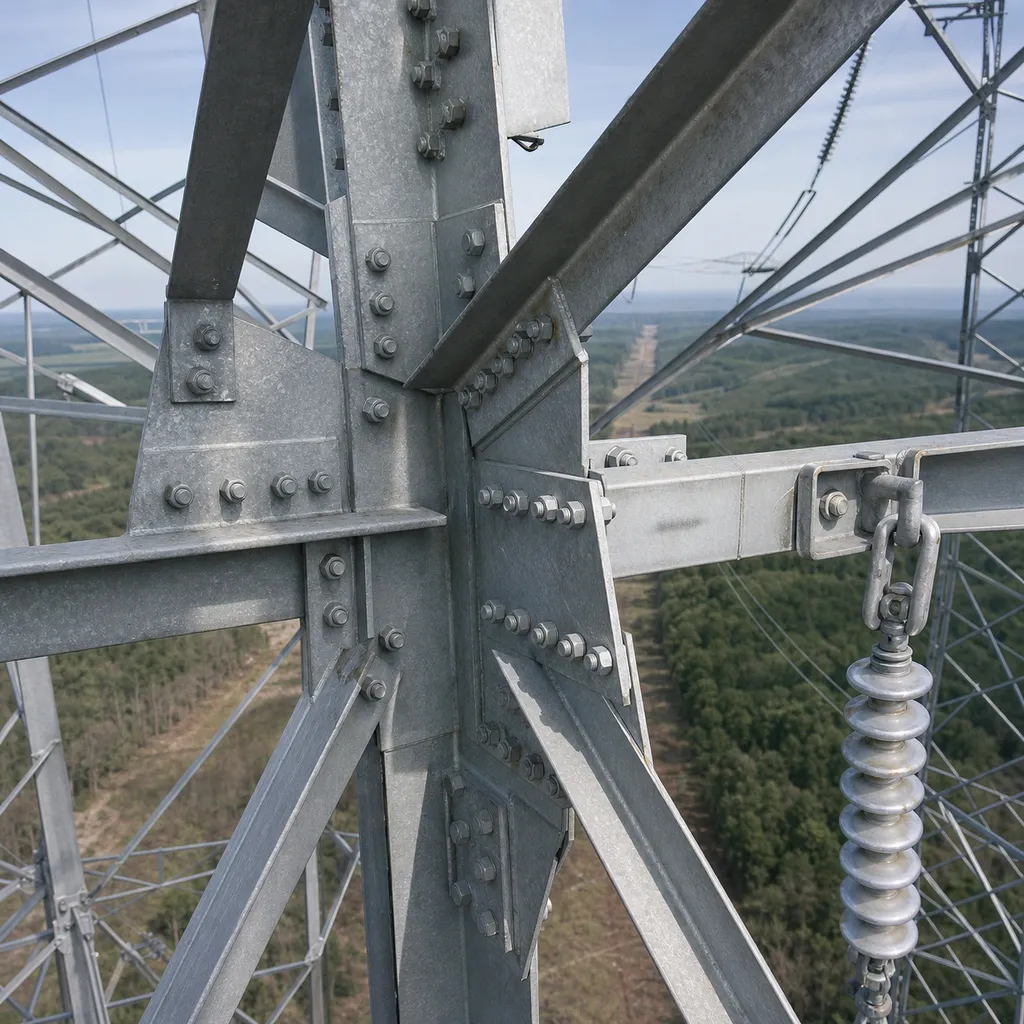

جسم البرج نظام شبكي من الفولاذ الثقيل يستخدم أعضاء زاوية مجلفنة، وألواح تدعيم، وأذرعا عرضية، وقمم أسلاك أرضية، وواجهات بفلنجات أو مثبتة بالمسامير لتبسيط النقل والتركيب المرحلي. وبالمقارنة مع بديل عمود أنبوبي أحادي عند حيز خلوص مشابه لجهد 750 kV، يمكن للهيكل الشبكي الثقيل تقليل قيود نقل الأعضاء الفردية بنحو 20-35% لأن التجميعات الرئيسية يمكن شحنها كمكونات مجلفنة أصغر بدلا من أعمدة ضخمة الحجم.

يعتمد دعم الموصلات على سلاسل عوازل تعليق، عادة بترتيبات I-string أو V-string حسب تأرجح الرياح وتباعد الأطوار ومتطلبات التحكم في الهالة. بالنسبة إلى خط 750 kV مع 6 موصلات فرعية لكل طور، يجب تنسيق تباعد الحزم وتخطيط المباعدات-المخمدات وحلقات الهالة مع دراسات الخلوص الكهربائي لأن الضوضاء المسموعة والتداخل الراديوي وفقد الهالة تزداد ماديا في فئات الجهد العالي جدا والفائق فوق 500 kV.

يمكن أن يدمج البرج 2 أسلاك حماية OPGW أو تركيبات أسلاك أرضية خاصة بالمشروع لتوفير اعتراض الصواعق واتصالات الألياف الضوئية على ممر هوائي واحد. هدف التأريض القياسي هو مقاومة قدم البرج أقل من 10 ohms، بينما غالبا ما تحدد المناطق عالية الصواعق أو عالية مقاومية التربة أقل من 4 ohms مع أقطاب شعاعية موازنة أو أقطاب عميقة أو تأريض كيميائي أو تأريض حلقي ممتد.

المعايير وأساس الهندسة

يعرّف IEC 60826:2017 معايير تصميم قائمة على الموثوقية لخطوط النقل الهوائية ذات 45 kV وما فوق، بما في ذلك مفاهيم الأحمال والمقاومة التي تكيفها المعايير الوطنية مع بيانات الرياح والجليد والتضاريس المحلية. لهذا البرج 750 kV، يستخدم IEC 60826 كإطار للأحمال، بينما تحدد الملاحق المحلية أو مواصفات المشروع سرعة الرياح الإحصائية، وتراكم الجليد، ونطاق الحرارة، والتعرض الطبوغرافي، وافتراضات انقطاع الأسلاك.

يعد ASCE/SEI 10-15 المرجع الرئيسي لتصميم وتصنيع واختبار هياكل النقل الفولاذية الشبكية على النطاق الكامل، وهو وثيق الصلة خصوصا ببرج ذاتي الدعم بارتفاع 91 m مع العديد من أعضاء الضغط والشد المثبتة بالمسامير. وبالنسبة إلى التصنيف الحراري للموصلات، يوفر IEEE 738-2023 طريقة عددية لحساب علاقة التيار بدرجة الحرارة للموصلات الهوائية العارية في ظروف طقس مستقرة أو متغيرة زمنيا.

أفادت الوكالة الدولية للطاقة في 2023 بأن شبكات الطاقة أصبحت عنق زجاجة للكهرباء ودمج الطاقة المتجددة، مع حاجة كل من البنية التحتية المادية وعمليات التخطيط إلى التوسع. وتشير تحليلات انتقال الطاقة المتجددة لدى IRENA بالمثل إلى أن تعزيز الشبكة عامل تمكين أساسي للأنظمة عالية الاعتماد على الطاقة المتجددة، بينما تظهر دراسات النقل لدى NREL أن الخطوط طويلة المسافة عالية الجهد يمكن أن تخفض الاختناقات عندما تقع موارد الطاقة المتجددة على بعد مئات الكيلومترات من مراكز الأحمال.

ينبغي أن تشمل الحزمة الهندسية عادة رسومات المخطط والملف الطولي، وجداول تموضع الأبراج، وأشجار الأحمال، وردود أفعال الأساسات، وقائمة المواد، ومتطلبات سماكة الجلفنة، ودرجات المسامير، ورسومات التجميع، وقوائم التعبئة. بالنسبة إلى حزمة توريد تضم 100 برج، حتى انحراف 1% في وزن الفولاذ يمكن أن يغير تكلفة الشحن وأحجام الأساسات وعمالة التركيب بشكل مادي، لذلك تتعامل SOLARTODO مع كتلة البرج وجداول الأعضاء وكثافة التعبئة كمتغيرات تجارية لا كتفاصيل ثانوية.

التطبيقات

هذا المنتج مخصص لممرات نقل فائقة الجهد تربط محطات شمسية أو رياح أو كهرومائية أو حرارية أو عقد شبكات إقليمية على مستوى المرافق عند 750 kV. وتشمل حالات الاستخدام النموذجية خطوط تصدير الطاقة المتجددة الأطول من 50 km، وتعزيزات الشبكة الصناعية فوق 500 kV، وممرات النقل الصحراوية مع سماحات تصميم جليد 15 mm في المقاطع المرتفعة، ومسارات البنية التحتية الذكية التي تتطلب اتصال ألياف مدمجا عبر OPGW.

في سيناريو تمثيلي لمزرعة شمسية في منطقة الشرق الأوسط وشمال أفريقيا، قد تتطلب منطقة توليد بقدرة 2 GW تقع على بعد 180 km من نقطة حقن في شبكة 750 kV ممرا فائق الجهد مزدوج الدائرة تشكل فيه أبراج المسار المستقيم نحو 75% من عدد المسار. في ذلك السيناريو، يدعم برج المسار المستقيم 91 m المقاطع المستقيمة طويلة الباع، بينما تدرج أبراج الزاوية والشد والنهايات فقط عندما يتطلب انحراف المسار أو دخول المحطة الفرعية أو عبور الأنهار والطرق قدرة طولية أعلى.

وبالمقارنة مع بديل تقليدي لمسار مستقيم 500 kV بأربع حزم، يمكن لممر مزدوج الدائرة 750 kV بست حزم نقل قدرة أكبر لكل حق مرور عندما يصمم تصنيف الموصل وتباعد الأطوار ومعدات المحطات الفرعية كنظام كامل. وتكمن المفاضلة في أن ارتفاع البرج وعرض الأذرع العرضية وطول العزل ودراسات الخلوص الكهرومغناطيسي كلها تزداد، لذلك يجب أن يقارن تقييم EPC تكلفة $/MW-km وليس فقط $/tower.

المراقبة السحابية ودمج الشبكة الذكية

يمكن توريد البرج مع ترتيبات لصناديق وصل OPGW، وأضواء تحذير الطيران، وحساسات الميل، وحساسات درجة حرارة الموصل، ومحطات الطقس، أو عتاد مراقبة الخط عندما يتطلب المشروع فحصا رقميا. قد تستخدم حزمة ممر ذكي نموذجية عقدة حساس واحدة لكل 5-10 أبراج، مع كثافة أعلى عند عبور الأنهار ومناطق الرياح العالية والممرات الجبلية أو بواعي واجهات المدن.

يرتبط IEEE 738-2023 بسير عمل التصنيف الديناميكي للخط لأنه يحدد طريقة حساب تيار الموصل ودرجة حرارته بدلا من جدول أمبيرية ثابت. عندما تقيس محطات الطقس الميدانية سرعة الرياح ودرجة الحرارة المحيطة والإشعاع الشمسي ودرجة حرارة الموصل بفواصل 5-15 minute، يستطيع المشغلون مقارنة هامش السعة الحرارية الحقيقي بالتصنيفات الثابتة المحافظة وتحسين قرارات التشغيل دون تغيير فولاذ البرج.

بالنسبة إلى فرق المشتريات التي تقارن حزم الأبراج، توصي SOLARTODO بفصل الفولاذ الإنشائي، والعوازل، وعتاد OPGW، والأساسات، والتركيب، والتشغيل التجريبي، والضمان في بنود تجارية مميزة. يجعل هذا الهيكل الفرق بين أسعار FOB وCIF وEPC مرئيا ويمنع إخفاء ضمان 1-year أو تكلفة تعبئة الموقع داخل سعر وحدة الفولاذ المجلفن.

تحليل استثمار EPC وهيكل التسعير

يشمل تسليم EPC بنظام تسليم المفتاح 5 نطاقات رئيسية: الهندسة، والتوريد، والإنشاء، والتشغيل التجريبي، وضمان 1-year. تغطي الهندسة حسابات البرج والرسومات وردود أفعال الأساسات ووثائق ضمان الجودة؛ ويغطي التوريد الفولاذ المجلفن والمسامير والعوازل والتأريض والملحقات والتعبئة؛ ويغطي الإنشاء الأساسات والتركيب ودعم شد الموصلات والتأريض وضمان جودة الموقع؛ ويغطي التشغيل التجريبي سجلات الفحص وفحوصات العزم وقياسات التأريض ووثائق ما تم تنفيذه والتسليم.

ينبغي أن يقيم تحليل عائد استثمار تمثيلي إجمالي التكلفة المركبة لكل MW-km بدلا من سعر شراء برج واحد معزول. إذا تجنب خط مزدوج الدائرة 750 kV بناء ممر مواز منخفض الجهد، فقد تأتي الوفورات من خفض الاستحواذ على حق المرور، وتقليل الأساسات، وخفض فاقد الممر، وتقليل تدخلات طرق الوصول؛ وبالنسبة إلى المشاريع الكبيرة فوق 1,000 MW، يمكن لهذه التكاليف المتجنبة أن تخلق فترة استرداد قدرها 3-7 years حسب افتراضات الأرض والاختناقات والتقييد والتمويل.

شروط الدفع عادة 30% T/T deposit plus 70% against bill of lading، أو 100% irrevocable L/C at sight للمشترين المؤهلين والبنوك المعتمدة. يمكن مناقشة تمويل المشاريع لحزم EPC المتكاملة فوق $1,000,000، وينبغي إرسال الطلبات التجارية إلى [email protected] مع طول المسار وعدد الأبراج وفئة الجهد ونوع الموصل وافتراضات الأساسات وشروط Incoterms المطلوبة.

الشراء والجودة والتسليم

ينبغي أن تشمل مراقبة الجودة لبرج شبكي ثقيل بارتفاع 91 m شهادات مصنع الفولاذ، وفحص الجلفنة، والتجميع التجريبي للألواح التمثيلية، وتتبع المسامير والصواميل، وفحوصات تمييز الأعضاء، والتحقق من التعبئة، والفحص البعدي. بالنسبة إلى دفعة 100 برج، توصي SOLARTODO بما لا يقل عن دفعة فحص واحدة قبل الشحن لكل مرحلة تصنيع، مع زيادة أخذ العينات عند استخدام مصانع أو درجات فولاذ أو خطوط جلفنة متعددة.

تحدد الجلفنة بالغمس الساخن عادة لعمر خدمة 50-year مع الصيانة، لكن سماكة الطلاء وسماح التآكل يجب أن يعكسا فئة الموقع والتعرض للملح والتلوث الصناعي ومخاطر التآكل أثناء النقل. في البيئات الساحلية أو الصحراوية ذات الكلوريد العالي أو كشط الرمل، ينبغي لفرق المشتريات طلب معيار الطلاء وسماكة الزنك المقاسة وطريقة الإصلاح وإجراء التخزين قبل اعتماد دفعة إنتاج 1,000-ton.

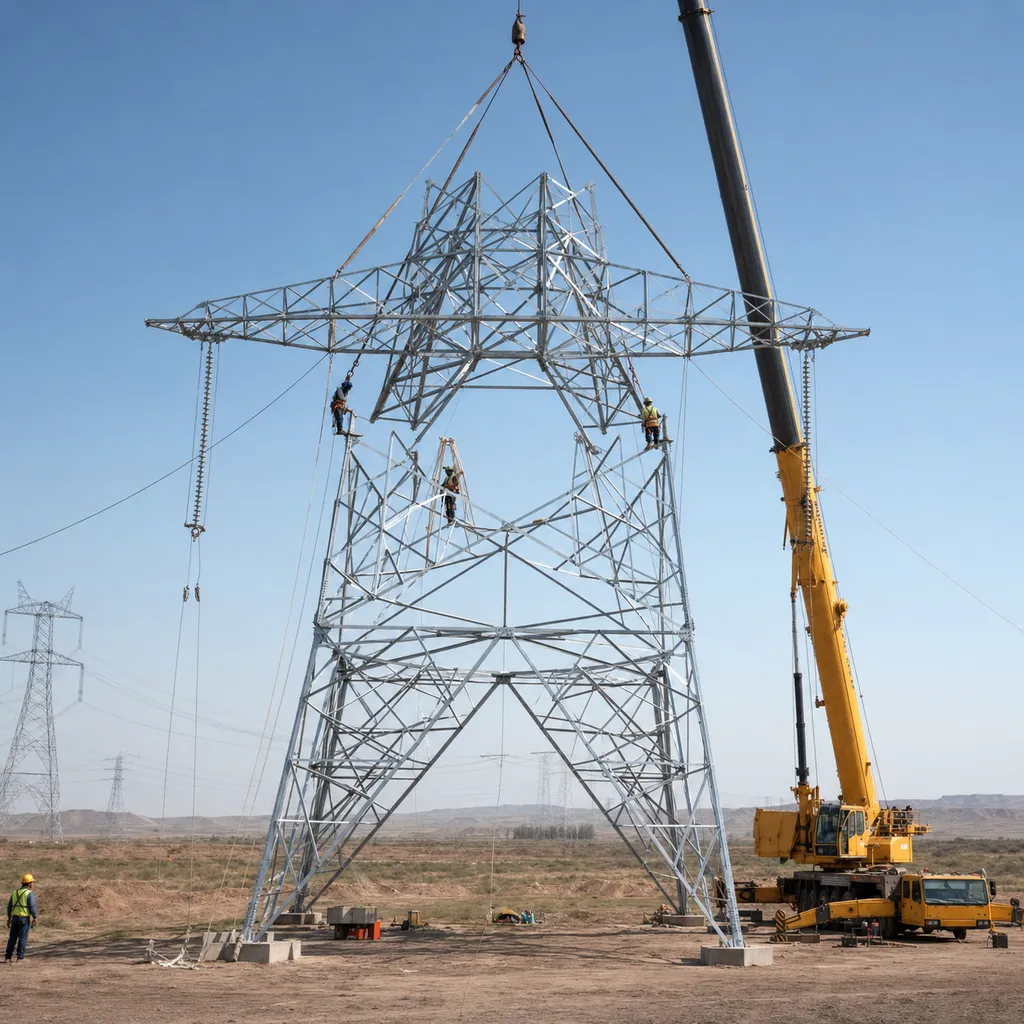

تعد التعبئة واللوجستيات عاملين ماديين لبرج 91 m لأن عدد الأعضاء وطول الحزم واستغلال الحاويات ومناولة الموانئ يمكن أن تغير التكلفة المسلمة بنسبة 5-12%. يحسن التصميم الشبكي ذي الفلنجات والمثبت بالمسامير تسلسل التركيب لأن قواعد الأساسات، وألواح الجسم السفلي، والأذرع العرضية، وتجميعات القمة يمكن ترتيبها في رفعات متوقعة بدلا من طلب تسليم عمود واحد ضخم الحجم.

إرشادات المشتري

قبل عرض السعر، ينبغي للمهندسين تقديم فئة الجهد، ونطاق زاوية الخط، والباع الحاكم، وسرعة الرياح، وسماكة الجليد، ونوع الموصل، ونوع السلك الأرضي، ومسافة زحف العزل، وفئة التضاريس، والمتطلبات الزلزالية، والمعلمات الجيوتقنية. يجب أن تتضمن حزمة RFQ الدنيا لعائلة برج واحدة 10-15 متغيرا للمشروع، لأن برج 750 kV لا يمكن تسعيره بدقة من الارتفاع والجهد وحدهما.

ينبغي لمديري المشتريات مقارنة العروض باستخدام مصفوفة تشمل درجة الفولاذ، والوزن المقدر للبرج، ومعيار الجلفنة، ودرجة المسامير، ونطاق الأساسات، وشرط التسليم، وخطة الفحص، وفترة الضمان، ومسؤولية التشغيل التجريبي. يمكن ل SOLARTODO مواءمة هذا البرج مع بنية تحتية مرتبطة بالطاقة الشمسية والتخزين والإضاءة والأمن والاتصالات والزراعة الذكية، ويمكن للمشترين التعرف على الموضوع أو مراجعة ملاحظات إضافية عن بنية الشبكات التحتية في التعرف على الموضوع قبل تقديم حزمة 50+ وحدة.

ملخص المعايير

تشير صفحة المنتج هذه إلى 6 مصادر فنية موثوقة: IEC 60826:2017 لمعايير أحمال الخطوط الهوائية، وASCE/SEI 10-15 لهياكل النقل الفولاذية الشبكية، وIEEE 738-2023 للحسابات الحرارية للموصلات الهوائية العارية، وتحليل IEA 2023 لانتقال الشبكات، وإرشادات IRENA لدمج الشبكات المتجددة، وأبحاث NREL لتخطيط النقل. يجب أن يستخدم اعتماد المشروع النهائي دائما الكود الوطني الحاكم ومواصفة المرفق والحسابات الهندسية المختومة لمسار 750 kV المحدد.
