نقطة حدودية 64 منطقة خارج الشبكة - أمن شمسي 96h

نظام نقطة حدودية 64 منطقة خارج الشبكة هو حزمة أمن ومراقبة تعمل بالطاقة الشمسية لمجمع نقطة تفتيش واحد، وتدمج 64 منطقة إنذار، و29 كاميرا، و58 كاشفا، ومصفوفة كهروضوئية 4.3 kW، وتخزينا ببطاريات 21.3 kWh LFP لتحقيق استقلالية احتياطية لمدة 96 hours. وهو محدد لبوابات مراقبة الحدود، ومسارات التفتيش، ومجمعات الموظفين، ومقاطع المحيط حيث قد تنخفض إتاحة الشبكة إلى أقل من 99% ويجب أن تظل أدلة الفيديو المستمرة متاحة لمدة 30 days.

نطاق المنتج وملاءمته للمشتري

ينتمي هذا التكوين إلى خط أنظمة الأمن والمراقبة من SOLARTODO، وهو مخصص لمشاريع B2B التي تحتاج إلى 8 to 64 منطقة إنذار، وتوسعة هجينة سلكية/لاسلكية، وسير عمل مراقبة أساسي من دون حزمة مركز قيادة وطني كاملة. يمكن لفرق المشتريات مقارنة هذه الحزمة بخيارات أخرى عبر عرض جميع منتجات أنظمة الأمن والمراقبة، بينما يمكن للمهندسين نمذجة عدد المناطق، وعدد الكاميرات، ومتطلبات التخزين عبر تكوين نظامك عبر الإنترنت.

تحتوي نقطة التفتيش الحدودية على 3 طبقات أمنية على الأقل: اقتراب المركبات، والتفتيش والتحكم بالمشاة، والغرف المحمية الخلفية. يخصص تصميم 64-zone هذا مناطق للبوابات، والكبائن، والأسوار، وملاجئ المعدات، وتخزين الوقود، وغرف الطاقة، بما يخلق دقة كافية لتحديد مصدر الإنذار داخل 1 منطقة مسماة بدلا من البحث في مجمع كامل بعد حدث صفارة واحد.

تناسب الحزمة المشاريع التي قد لا تتوفر فيها الطاقة المدنية لمدة 48 to 120 ساعة، حيث يتطلب البديل المعتمد على الديزل فقط لوجستيات وقود كل 2 to 4 أيام، وحيث يجب حفظ أدلة الكاميرا محليا لمدة 720 hours. وهي تستخدم اتصال 4G، وإيثرنت، وWiFi، لذلك يمكن للتصميم نفسه دعم مسار صحراوي بعيد، أو محطة حدودية في ميناء، أو نقطة تفتيش أمنية مؤقتة مع 1 غرفة عمليات رئيسية.

بنية النظام

تجمع البنية بين لوحة إنذار هجينة من 64-zone، و58 كاشفا للتسلل والبيئة، و29 قناة فيديو IP، ونظام طاقة فرعي خارج الشبكة بقدرة توليد شمسية 4.3 kW. تدعم اللوحة عدة أقسام، ما يتيح منطق تسليح منفصلا لمسارات التفتيش، وغرف الموظفين، والملاجئ الفنية، وبوابات المحيط ضمن 1 نموذج تشغيل لنقطة التفتيش.

تنقسم تغطية الفيديو بين 20 كاميرا IP ثابتة من فئة 4MP/4K، و6 كاميرات PTZ بعيدة المدى مع تقريب بصري 20x، و3 كاميرات حرارية للكشف في الإضاءة المنخفضة إلى ما بعد 300 m في ظروف الموقع المناسبة. توفر الكاميرات الثابتة أدلة للمسارات ومناطق الوصول، وتدعم كاميرات PTZ تحقق المشغل، وتحسن الكاميرات الحرارية الكشف الليلي حيث قد ينخفض تباين الضوء المرئي إلى أقل من 1 عتبة إضاءة قابلة للاستخدام.

تشمل طبقات الكشف 24 كاشف PIR، و16 كاشفا مزدوج التقنية يجمع الميكروويف مع PIR، و10 نقاط تلامس للأبواب/النوافذ، و8 حساسات اهتزاز. تخصص الأجهزة مزدوجة التقنية للمناطق المتربة أو عالية الحرارة لأن اشتراط 2 مبدأي استشعار يمكن أن يقلل عمليا من الإنذارات الكاذبة مقارنة بالكشف المعتمد على PIR فقط، خاصة عند الأبواب المفتوحة، والملاجئ المعدنية، ومظلات المركبات المظللة.

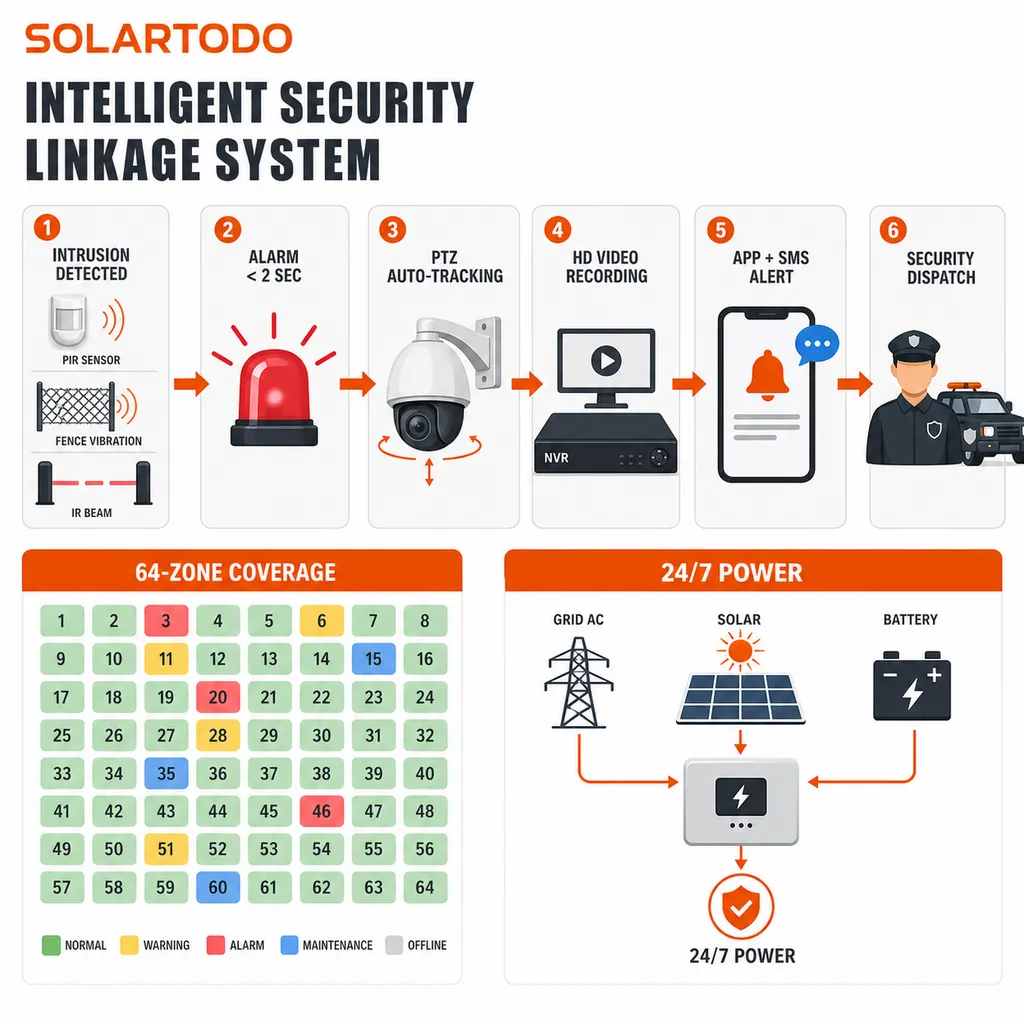

يمكن أن تشمل حماية المحيط 8 مجموعات أشعة IR مصنفة بنحو 100 m لكل منها و500 m من مراقبة السياج الكهربائي النبضي عندما تسمح اللوائح المحلية بذلك. صممت طوبولوجيا الإنذار بحيث يمكن ربط اختراق المحيط، وحدث اهتزاز الملجأ، ومشغل تحليلات الكاميرا ضمن 1 شاشة للمشغل بدلا من التعامل معها كإنذارات غير مترابطة.

المواصفات الفنية

تتمحور المواصفات الأساسية حول 64 منطقة أمنية، و29 كاميرا، و58 كاشفا، واستقلالية احتياطية 96 h، وتخزين فيديو لمدة 30 days بدقة من فئة 4K باستخدام ضغط H.265+. يفترض تصميم التخزين تسجيلا مستمرا أو ذا أولوية للأحداث حسب معدل البت، مع توفر خيارات NVR RAID عندما يبرر خطر الاحتفاظ بالأدلة استخدام 2 جهاز تخزين بدلا من 1.

يقصد بتوازن الطاقة ملف أحمال حرجة مختلط، وليس تشغيل كل سخان أو كشاف إضاءة قوي أو جهاز HVAC في نقطة التفتيش. ومع سعة بطارية 21.3 kWh على مدى 96 h، تبلغ ميزانية الحمل المحمي المتوسطة نحو 222 W، لذلك ينبغي للهندسة النهائية بنظام EPC تصنيف كل جهاز على أنه حرج، أو قابل للتحكم، أو غير حرج قبل التشغيل.

يوفر نظام PV الفرعي بقدرة 4.3 kW هامش استعادة نهاريا للكاميرات، وNVR، والاتصالات، وإلكترونيات الإنذار، وشحن البطارية. تستخدم منهجية PVWatts من NREL عادة لفحص إنتاج الطاقة الشمسية لأنها تحول الموقع، وحجم المصفوفة، وفواقد النظام إلى تقديرات طاقة سنوية، بينما يجب أن يظل تصميم EPC النهائي متحققا من الإشعاع المحلي، والغبار، والرياح، والتظليل في 1 مسح موقعي على الأقل.

أساس المعايير والامتثال

يتوافق تصميم CCTV مع IEC 62676، وهي عائلة المعايير الدولية لأنظمة المراقبة بالفيديو المستخدمة في تطبيقات الأمن. يستند تصميم كشف التسلل إلى ممارسات EN 50131 لتصنيف الإنذارات واختيار الكواشف، بينما قد تربط المشاريع ذات التوجه الأمريكي ممارسات التركيب بمعيار UL 681 لأنظمة إنذار السرقة التجارية وNFPA 72 عند تضمين أجهزة إشعار الدخان أو الحريق.

بالنسبة إلى بنية الطاقة الشمسية والبطاريات، ينبغي تحديد الوحدات والتكامل الكهربائي وفق ممارسات PV والتخزين المعترف بها، بما يشمل عائلات تأهيل IEC PV، وقواعد تأريض الموقع، وحماية زيادة التيار، ومتطلبات إدارة بطاريات LFP. أفادت IRENA بأن المتوسط العالمي المرجح لتكلفة الطاقة المستوية لمحطات الطاقة الشمسية الكهروضوئية الخدمية بلغ USD 0.043/kWh في 2024، بينما انخفضت تكاليف تخزين البطاريات المركبة بنسبة 93% من 2010 إلى 2024، مما يدعم المنطق التجاري لأحمال الأمن البعيدة المدعومة بالطاقة الشمسية.

تعد إرشادات الاتصالات والأمن السيبراني من IEEE ذات صلة عندما يتم توصيل الربط الخلفي 4G، وتبديل إيثرنت، والوصول البعيد بشبكة عامة أو حكومية. يوصى بالاتصال المشفر AES-256، وتدوير بيانات الاعتماد كل 90 يوما، وشبكات VLAN مجزأة للكاميرات، ولوحات الإنذار، ومحطات عمل المشغلين كضوابط لتقليل الحركة الجانبية بعد اختراق 1 نقطة طرفية.

المراقبة السحابية

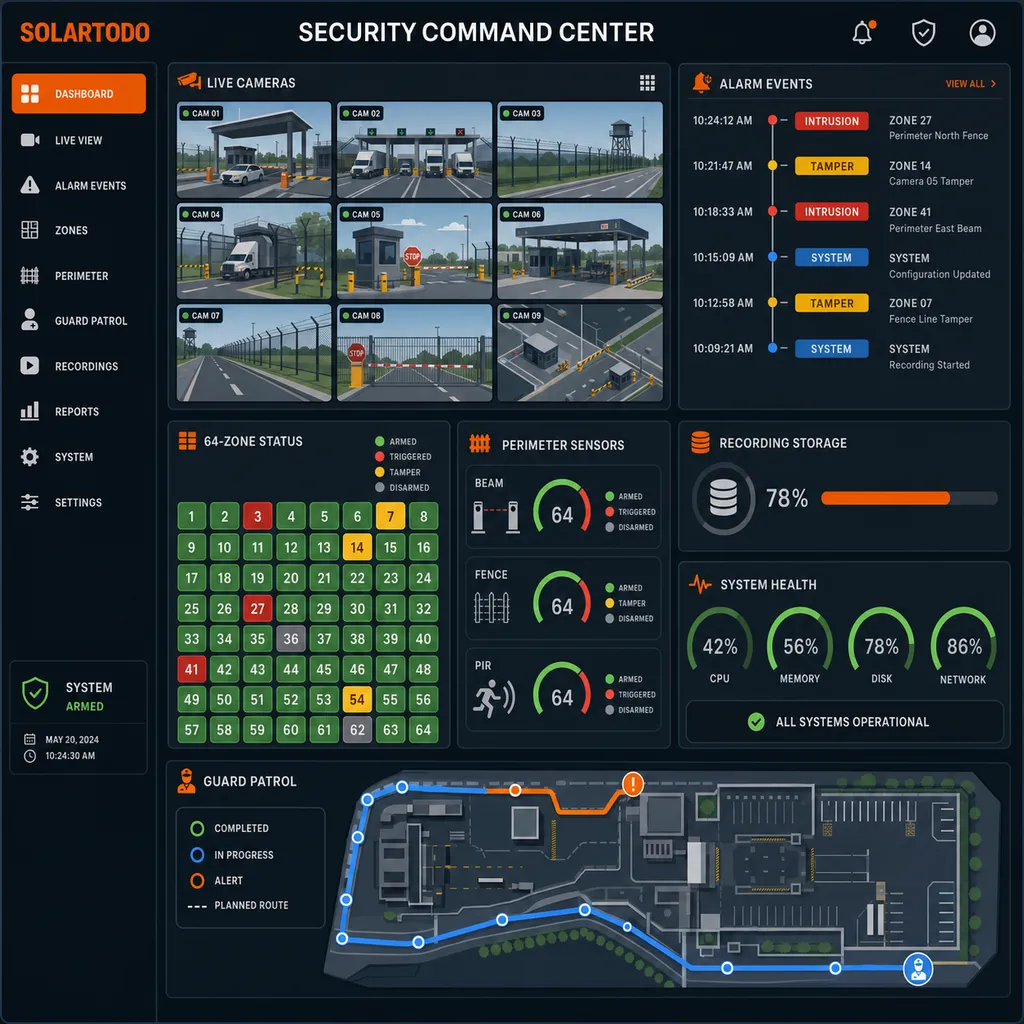

تحدد طبقة المراقبة على أنها أساسية، أي تسجيل محلي، وإشعار بالأحداث، وتسجيل دخول عن بعد، ومراجعة لوحة معلومات بدلا من مركز قيادة وطني مأهول بالكامل على مدار 24/7. يمكن للمشغلين تلقي أحداث الإنذار، والتحقق من مشاهد الكاميرا، وتصدير مقاطع الأدلة، ومراجعة حالة الصحة للطاقة الكهروضوئية، والبطارية، وNVR، وروابط الاتصال من 1 واجهة قائمة على المتصفح.

يمكن نشر تحليلات AI على مستوى NVR الطرفي أو الكاميرا لتصنيف الأشخاص والمركبات، وعبور الخط، وكشف التسلل، وأحداث ترك الأجسام أو إزالتها. في المشاهد المضبوطة بشكل صحيح، يمكن أن يقلل تصنيف AI الإنذارات المزعجة حتى 90% مقارنة بتحليلات الفيديو المعتمدة على الحركة فقط، لأن الحشرات، وحركة الأشجار، والمصابيح الأمامية، والظلال لا تحتسب افتراضيا كأحداث كاملة الأولوية.

يستخدم الاتصال السحابي إيثرنت كمسار رئيسي و4G كنسخة احتياطية، مع توفر WiFi لأجهزة الصيانة اللوحية والتشغيل المحلي. يقلل نموذج الاتصال ذي 3-path هذا الاعتماد التشغيلي على ناقل واحد أو كابل واحد، لكن الإتاحة النهائية تعتمد على ارتفاع الهوائي، وخطة SIM، وتغطية البرج، وسياسة الجدار الناري، وعدد تدفقات الفيديو البعيدة المتزامنة.

سيناريو تمثيلي لنقطة حدودية في الشرق الأوسط وشمال أفريقيا

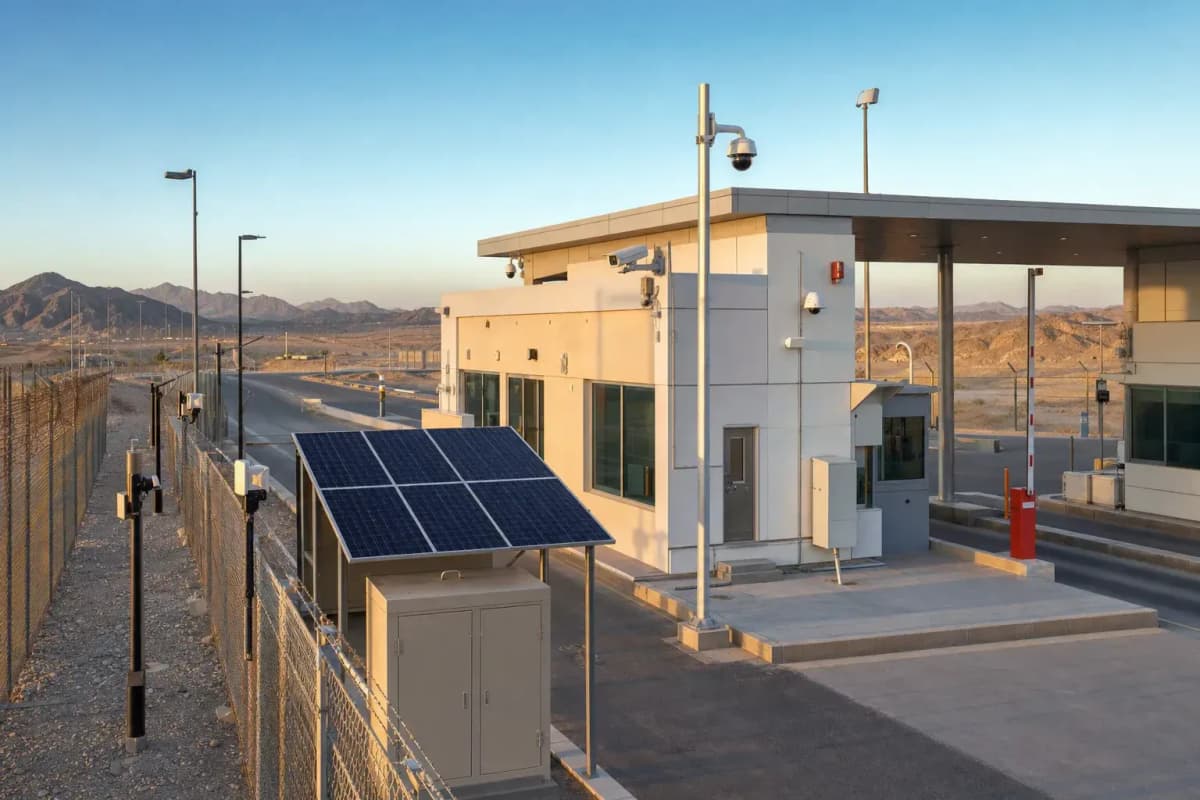

في سيناريو تمثيلي للأمن الشمسي في MENA، افترض وجود 1 نقطة تفتيش صحراوية مع 2 مساري مركبات، و1 مسار تفتيش للمشاة، و1 مبنى للموظفين، و1 ملجأ معدات، و500 m من محيط مراقب. تخصص مناطق الإنذار 64 لحواجز المسارات، والأبواب، والنوافذ، وقطاعات السياج، ومعدات الطاقة، وغرف التخزين بحيث يحتوي كل أمر إرسال على رقم منطقة، ومشهد كاميرا، ووسم موقع.

في هذا السيناريو، توفر 29 كاميرا مشاهد متداخلة: 12 كاميرا للمسارات والبوابات، و8 كاميرات للمباني والساحات، و6 كاميرات PTZ لتحقق المشغل، و3 كاميرات حرارية لمسح المحيط ليلا. يستهدف التخطيط صورا بجودة تعريف على المدى القصير وتغطية بجودة كشف إلى ما بعد 100 m، تبعا للعدسة، وارتفاع التركيب، والغبار، وقانون الخصوصية المحلي.

مقارنة بنظام CCTV تقليدي معتمد على الشبكة فقط وبمزود طاقة غير منقطع لمدة 4 h، يزيد هذا التصميم خارج الشبكة الاستقلالية الاحتياطية بمقدار 24x إلى 96 h. ومقارنة بحزمة مراقبة بعيدة معتمدة على الديزل فقط، يمكنه خفض زمن تشغيل المولد بنسبة 60% to 90% عندما يتم الحفاظ على إنتاج الطاقة الشمسية وانضباط الأحمال، مما يقلل توصيلات الوقود، وفترات خدمة المحرك، والبصمة الصوتية الليلية.

يفترض نموذج التشغيل التمثيلي وجود 2 حارسين مدربين في كل وردية، و3 ورديات يوميا، وإشرافا بعيدا أساسيا للتصعيد بدلا من دورية فيديو خارجية مستمرة. لا تدعي SOLARTODO أن أي وكالة حدودية محددة نشرت هذا التكوين؛ فالسيناريو مرجع هندسي للتحديد والمشتريات فقط، وينبغي طلب مرجع مشروع موثق بشكل منفصل لاستخدامه كدراسة حالة عامة.

تحليل استثمار EPC وهيكل التسعير

يشمل التسليم الجاهز بنظام EPC 5 حزم عمل: الهندسة، والمشتريات، والإنشاء، والتشغيل، ودعم الضمان. تغطي الهندسة الرسومات، وجداول المناطق، وتموضع الكاميرات، وتحديد مقاسات PV/البطارية، وطوبولوجيا الاتصالات؛ وتغطي المشتريات الألواح، والبطاريات، والكاميرات، وNVR، والكواشف، والكابلات، والحاويات، والتركيب؛ ويغطي الإنشاء أعمال التركيب؛ ويغطي التشغيل الاختبار الوظيفي عبر 64 منطقة؛ ويغطي الضمان 1 سنة عمالة و2 سنتين للقطع.

يتوفر تسعير كمي لبرامج نقاط التفتيش المتعددة حيث يقلل إعادة استخدام التصميم، والشراء بالدفعات، والتشغيل المتكرر ساعات الهندسة لكل موقع. بالنسبة إلى 50+ نظاما، يكون الخصم الإرشادي 5%؛ وبالنسبة إلى 100+ نظام، 10%؛ وبالنسبة إلى 250+ نظاما، 15%، وذلك رهنا بشروط Incoterms، وبلد التسليم، والتضاريس، ونطاق الأعمال المدنية المحلية.

ينبغي نمذجة عائد الاستثمار مقابل 3 فئات تكلفة متجنبة على الأقل: وقود الديزل، وعدم كفاءة إرسال الحراس، وفقدان الأدلة المرتبط بالانقطاعات. إذا كان البديل المدعوم بالديزل يستهلك 3 L/h لمدة 12 h/day بسعر USD 1.20/L، فإن التعرض السنوي للوقود يبلغ نحو USD 15,768 قبل الصيانة، لذلك حتى خفض زمن تشغيل المولد بنسبة 60% يمكن أن يعوض نحو USD 9,461/year ويشير إلى فترة استرداد بسيطة تقارب 1.5 to 2.5 years على علاوة EPC مقارنة بتكوين غير شمسي.

تكون شروط الدفع عادة وديعة 30% T/T إضافة إلى 70% مقابل سند الشحن، أو 100% L/C at sight لمشاريع الاستيراد المدعومة بنكيا. يمكن مناقشة تمويل المشاريع للبرامج التي تتجاوز USD 1,000,000، ويمكن لفرق المشتريات طلب عرض سعر مخصص أو التواصل عبر [email protected] مع الرسومات، والإحداثيات، وجدول المناطق، وجدول الكاميرات، وشروط Incoterms المطلوبة.

التطبيقات

تشمل التطبيقات الأساسية نقاط التفتيش الحدودية، وبوابات الجمارك، وطرق الوصول إلى الموانئ، ومحطات مرافق الطاقة الفرعية، ومستودعات الوقود البعيدة، ومجمعات التفتيش المؤقتة حيث يجب أن تشرف 1 غرفة حراسة محلية على 10 to 64 منطقة محمية. وبالنسبة إلى مفاهيم التصميم ذات الصلة، يمكن للمشترين التعرف على الموضوع مثل تحديد مقاسات الطاقة الشمسية مع التخزين، وكشف المحيط، والاحتفاظ بالكاميرا، والاتصالات الهجينة.

يمكن تكييف البنية نفسها لمواقع البنية التحتية الحرجة التي تتطلب كاميرات حرارية، وتحققا عبر PTZ، ومدخلات سياج كهربائي، وأقساما إنذارية مجزأة. حددت تحليلات IEA مرارا الشبكات، والكهرباء، وأمن الطاقة بوصفها موضوعات رئيسية في البنية التحتية، وتستفيد نقاط التفتيش البعيدة عندما تنفصل أحمال الأمن منخفضة الطاقة عن خطوط التغذية غير المستقرة عبر 96 h من التخزين المحلي.

تستخدم بيانات سوق البطاريات من BloombergNEF كثيرا من قبل محللي الصناعة لتتبع انخفاضات تكاليف الخلايا والتخزين، بينما يوفر تقرير تكاليف 2024 من IRENA مؤشرات عامة لاقتصاديات الطاقة الشمسية والبطاريات. ولتقييم المشتريات، ينبغي التعامل مع هذه المصادر كسياق سوقي، بينما يظل عرض EPC من SOLARTODO خاصا بالموقع وفق 1 جدول كميات و1 بلد تسليم.

ملاحظات المشتريات

ينبغي أن يتضمن طلب عرض السعر الكامل 10 مدخلات على الأقل: البلد، والإحداثيات، ورسم الموقع، وطول المحيط، وعدد المسارات، وقائمة الغرف، ومواقع الكاميرات المفضلة، وأيام الاحتفاظ المطلوبة، وتوفر الاتصالات، وأي معايير أمن وطنية. تزيد المدخلات الناقصة الاحتياطيات لأن الأعمال المدنية، ومسافة الحفر، وعدد الأعمدة، والأساسات الخرسانية، وحماية الصواعق يمكن أن تغير السعر المركب بأكثر من 10%.

يمكن لـ SOLARTODO توريد المشروع كمعدات FOB، أو شحنة CIF مسلمة، أو تنفيذ EPC جاهز حسب قدرة المشتري في بلد الوجهة. يقصد بنطاق سعر EPC البالغ USD 13,900 to 23,600 التكوين المدرج ذي 64-zone وينبغي إعادة التحقق منه إذا أضاف المشتري رادارا، أو استشعار اهتزاز بالألياف الضوئية، أو دعما بالمولد، أو أبراج ميكروويف، أو مراقبة مأهولة 24/7.

دورة الحياة والصيانة والضمان

ينبغي أن تشمل الصيانة الدورية 12 فحصا بصريا شهريا، و4 فحوص ربع سنوية للبطارية والطاقة الشمسية، و2 اختبار مشي نصف سنوي للإنذارات، و1 تنظيفا سنويا للكاميرات وتدقيقا للتخزين. ينبغي إبقاء البطاريات ضمن حدود درجة الحرارة التي تحددها الشركة المصنعة، وتنظيف وحدات PV وفق حمل الغبار، وفحص كل كاميرا للتأكد من دقة الطابع الزمني لأن الدليل الذي يتجاوز خطأ ساعته 5 minutes قد يفقد قيمته التشغيلية.

تحدد تغطية الضمان لمدة 2 years للقطع و1 year للعمالة ضمن تسليم EPC الجاهز، مع التعامل مع المستهلكات، والتخريب، والصواعق التي تتجاوز تصنيف الحماية، وتغييرات التكوين غير المصرح بها كاستثناءات ما لم يتم التفاوض على خلاف ذلك. ينبغي أن تشمل قطع الغيار ما لا يقل عن 2 كاشفي PIR، و2 نقاط تلامس للأبواب، و1 مفتاح، و1 موجه 4G، و1 طقم فيوز بطارية لاستعادة ميدانية أسرع.

والنتيجة هي حزمة أمن حدودية مدمجة لكنها متعددة الطبقات مع 64 منطقة إنذار، و29 كاميرا، و58 كاشفا، وتوليد شمسي 4.3 kW، وتخزين 21.3 kWh ضمن نطاق سعري يلائم برامج نقاط التفتيش الصغيرة والمتوسطة. بالنسبة إلى المشترين الذين يقارنون عدة خيارات للأمن البعيد، فإن أقوى حالة استخدام هي أي موقع تكون فيه استقلالية 96 h واستمرارية الأدلة أعلى قيمة من أقل فاتورة CCTV أولية ممكنة.
