شبكة مركز بيانات من 48 منطقة - نظام أمان سحابي بـ 23 كاميرا

شبكة مركز بيانات من 48 منطقة هي حزمة مراقبة للمنشآت عالية الأمان تضم 48 منطقة إنذار، و23 كاميرا، و42 كاشفًا، وتغذية من الشبكة، ومراقبة سحابية، واحتفاظًا بفيديو 4K لمدة 30 يومًا. صُمم النظام لمراكز البيانات التي تتطلب حماية من 3 طبقات عبر المحيط والمبنى والمناطق على مستوى الغرف، مع تسليم EPC جاهز للتشغيل بسعر من $9,200 إلى $14,400.

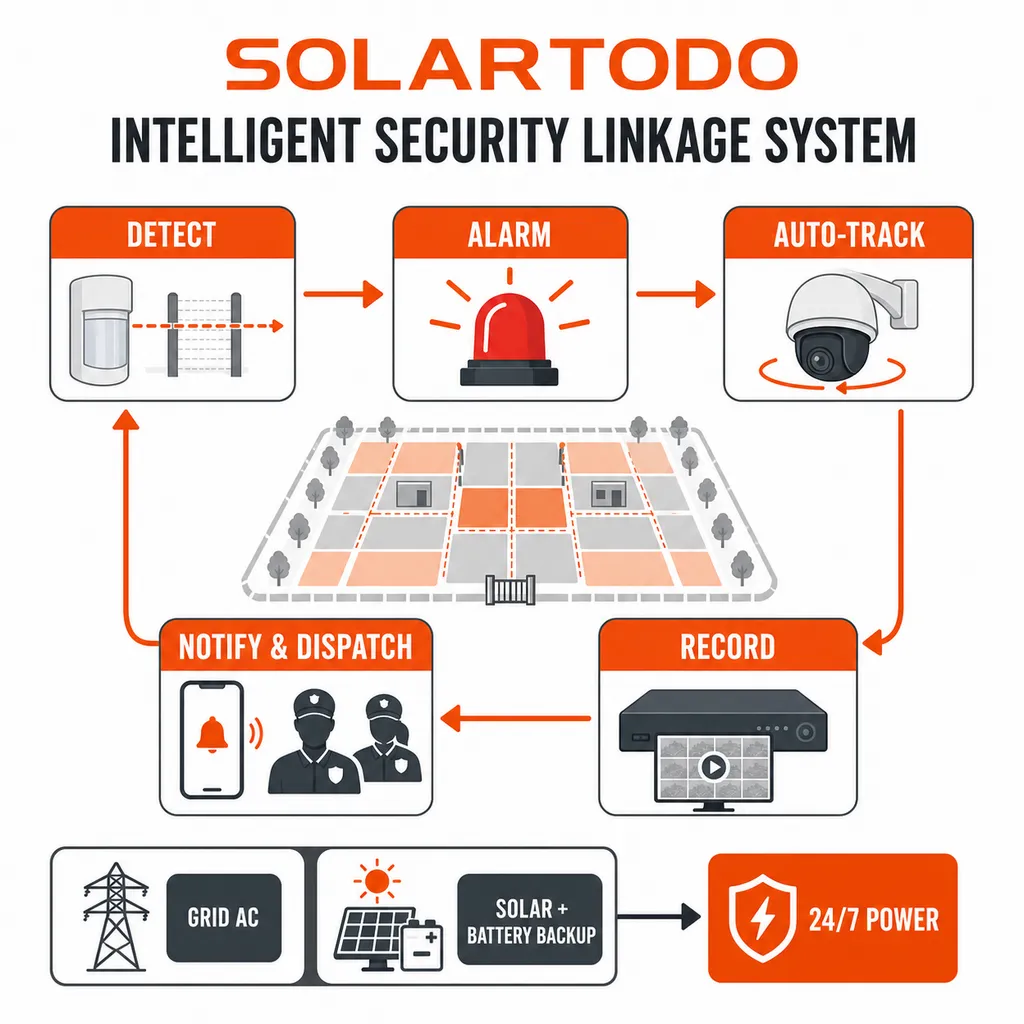

بنية النظام

تستخدم بنية 48 منطقة لوحة إنذار هجينة سلكية ولاسلكية مهيأة لنطاق من 8 إلى 64 منطقة، ما يترك 16 منطقة احتياطية للأقفاص المستقبلية أو الغرف الكهربائية أو أرصفة التحميل. يخصص تخطيط مركز بيانات نموذجي 12 منطقة لخطوط السياج أو الجدران المحيطية، و14 منطقة للأبواب الخارجية وممرات الخدمة، و10 مناطق للغرف التقنية، و8 مناطق لقاعات المستأجرين، و4 مناطق لغرفة التحكم أو المناطق البيومترية، مما ينشئ خريطة إنذار منظمة تدعم استجابة سريعة من المشغل ضمن سير عمل 1 للحادث.

تجمع طبقة المراقبة بين 18 كاميرا IP ثابتة بدقة 4K، و3 كاميرات PTZ بتكبير 20x، و2 كاميرا حرارية لاكتشاف الأشخاص على مسافة 300 m أو أكثر في المسارات المحيطية الطويلة. يعرّف معيار IEC 62676 مفاهيم أنظمة المراقبة بالفيديو المستخدمة في تطبيقات الأمن، ويطابق هذا التكوين تغطية الكاميرات والتسجيل ووظائف المراقبة مع منصة NVR من 48 قناة مزودة بتخزين RAID وضغط H.265+ لمدة 30 يومًا بدقة 4K.

يتضمن جدول الكواشف 12 كاشف PIR، و8 كواشف مزدوجة التقنية بالميكروويف مع PIR، و8 نقاط تلامس للأبواب، و4 كواشف كسر زجاج، و4 كواشف دخان، و6 حساسات اهتزاز، بإجمالي 42 نقطة كشف ميدانية. تقلل الوحدات مزدوجة التقنية الإنذارات الكاذبة في الممرات الساخنة وغرف المولدات والمساحات كثيفة تدفق الهواء لأن طريقتي استشعار 2 يجب أن تتطابقا قبل تصعيد إنذار أمني.

المواصفات الفنية

يدعم تصميم مركز القيادة الاتصال عبر Ethernet وWiFi واتصال 4G احتياطيًا، مع مسارات إنذار مشفرة بتقنية AES-256 ومنطق مضاد للتشويش للحساسات اللاسلكية. في مراكز البيانات، يُفضَّل تصميم اتصالات بمسارين 2 لأن مسار Ethernet واحدًا قد يتعطل أثناء انقطاع مفتاح 1، أو قطع ألياف 1، أو حدث واحد في توزيع الطاقة.

يُحدَّد نظام الإنذار وفق مبادئ الاقتحام EN 50131، وممارسة التركيب UL 681 لأنظمة إنذار السرقة، وواجهات إشارات إنذار الحريق NFPA 72، ومصطلحات المراقبة بالفيديو IEC 62676. هذه المعايير 4 ليست قابلة للاستبدال فيما بينها، لذلك تتعامل SOLARTODO مع الاقتحام وCCTV وإشارات الحريق وجودة أعمال التركيب كطبقات امتثال 4 منفصلة أثناء المراجعة الهندسية.

المراقبة السحابية

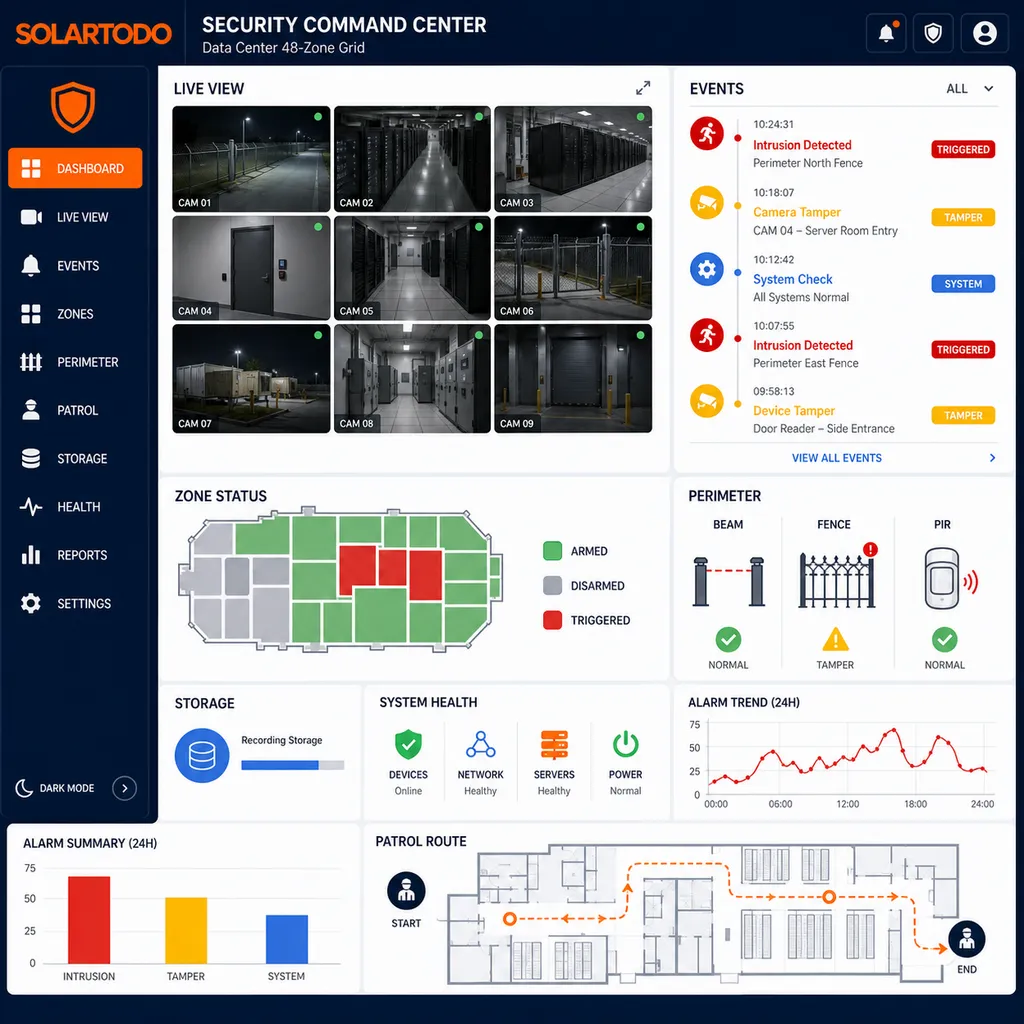

تربط المراقبة السحابية لوحة إنذار 48 منطقة، ومسجل NVR بـ 23 كاميرا، وسجل أحداث 42 كاشفًا بلوحة تحكم مشغل عن بُعد تتضمن تصنيف الإنذارات وإعادة تشغيل الأحداث وتنبيهات الصيانة. تُقدَّر خدمة المراقبة بمبلغ $45 شهريًا في قائمة المواد المرجعية، بينما يتضمن تكوين EPC إعدادًا ودعمًا سحابيًا لمدة 12 شهرًا لموقع واحد 1 تم تشغيله.

تصنف تحليلات الذكاء الاصطناعي الأشخاص والمركبات، وتكتشف عبور الخطوط، وتحدد أحداث ترك الأجسام أو إزالتها، وتقلل الإنذارات المزعجة بنسبة تصل إلى 90% مقارنة بأنظمة CCTV التقليدية المعتمدة على الحركة فقط. وبالمقارنة مع مسجل أساسي بـ 23 كاميرا من دون منطق مناطق، يمنح هذا التصميم المكون من 48 منطقة المشغلين 48 موقع إنذار مسمى بدلًا من جدار فيديو واحد 1 غير مميز، مما يقلل وقت التحقق أثناء حادث متعدد الأبواب.

تطبيق مركز البيانات

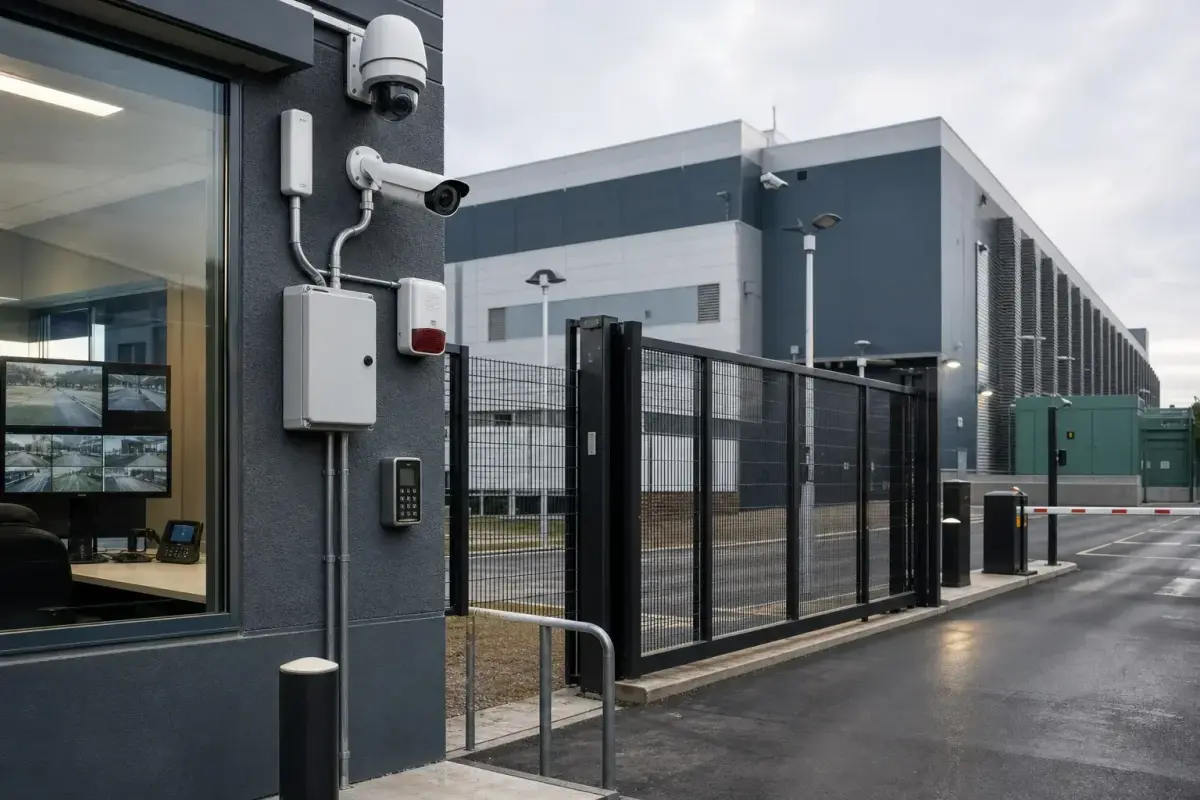

في سيناريو تمثيلي لمركز بيانات في منطقة الشرق الأوسط وشمال إفريقيا يضم حلقة محيطية 1، وبوابتين 2 للمركبات، و4 مداخل للموظفين، و6 غرف كهربائية، و8 ممرات للمستأجرين، وغرفتي ربط بيني 2، تُهيَّأ شبكة 48 منطقة لمنشأة متوسطة تتطلب مراقبة 24/7. يغطي مزيج 23 كاميرا الاقتراب الخارجي ومنطقة التحميل وساحة المولدات وغرفة UPS وغرف الشبكة ومداخل العبور المحكم ومواقع مكتب الأمن، من دون افتراض أي نشر عميل موثق.

تواجه مراكز البيانات مخاطر تشغيلية متزايدة لأن كثافة الطاقة وأهداف وقت التشغيل وأحمال عمل الذكاء الاصطناعي ترتفع معًا؛ وقد أفادت IEA بأن طلب الكهرباء في مراكز البيانات قد يتضاعف بأكثر من الضعف بحلول 2030 في بعض السيناريوهات. لذلك يحتاج تصميم الأمان إلى أولويتين 2 متوازيتين: حماية الوصول المادي إلى بنية الحوسبة عالية القيمة، وتجنب البلاغات الكاذبة التي تعطل عمليات 24 ساعة.

يتكامل التصميم المعتمد على الشبكة مع طبقة UPS مهيأة لاستقلالية من 4 إلى 8 ساعات للإنذار والشبكة والتسجيل، بينما يمكن أن يدعم احتياطي المولدات المواقع الحرجة حيث تتطلب الأكواد المحلية تشغيلًا ممتدًا. يمكن لـ SOLARTODO أيضًا تكييف طوبولوجيا 48 منطقة نفسها ضمن بنيات هجينة بالطاقة الشمسية باستقلالية من 48 إلى 120 ساعة عندما تكون موثوقية المرفق دون عتبات المشروع.

طبقات الأمان

تغطي الطبقة 1 المحيط باستخدام أزواج حزم IR مصنفة لمقاطع فئة 100 m، وحساسات اهتزاز على عناصر السياج أو الجدران، وكاميرات حرارية لاكتشاف الأشخاص على 300 m في المناطق منخفضة الإضاءة. تغطي الطبقة 2 الوصول إلى المبنى باستخدام نقاط تلامس الأبواب، وكشف الحركة مزدوج التقنية، والتحقق بالكاميرا عند 4 مداخل محكومة أو أكثر.

تغطي الطبقة 3 التحكم على مستوى الغرف باستخدام قارئات بيومترية، ومصادقة PIN أو البطاقات، ومنطق العبور المحكم أو القفل الهوائي حيثما تتطلب مواصفات المشروع. قد تستخدم قاعة بيانات عالية الأمان وصولًا ثلاثي العوامل في غرفة حرجة 1، بينما قد تستخدم الممرات الأقل خطرًا ضوابط ثنائية العوامل لتقليل احتكاك المستخدم أثناء نوبات العمل العادية من 8 ساعات.

يوفر NVR من 48 قناة عدد 25 قناة احتياطية بعد تركيب 23 كاميرا، مما يسمح بالتوسع المرحلي إلى الأقفاص أو أجنحة العملاء أو الساحات الخارجية الجديدة. يُحدَّد التخزين لمدة 30 يومًا بدقة 4K باستخدام H.265+ وRAID، مع اعتماد حجم الأقراص النهائي على معدل الإطارات وتعقيد المشهد وسياسة الاحتفاظ ونسبة التسجيل المستمر مقابل التسجيل المعتمد على الأحداث.

المعايير والمراجع الهندسية

يُشار إلى IEC 62676 لبنية نظام CCTV، بينما يُشار إلى EN 50131 لتصنيف أنظمة الاقتحام ومفاهيم الإنذار. يكون NFPA 72 ذا صلة عندما يجب أن تتكامل إشارات إنذار كاشف الدخان مع نظام إنذار الحريق في المبنى، ويكون UL 681 ذا صلة بتصنيف تركيب أنظمة إنذار السرقة في المباني الخاضعة للمراقبة.

تُعد أبحاث المرونة الصادرة عن NREL ذات صلة لأن أنظمة الأمان يجب أن تبقي الاتصالات والاستشعار والمراقبة نشطة أثناء اضطرابات الشبكة، وليس فقط أثناء التشغيل العادي. كما تدعم إرشادات IRENA لمرونة قطاع الطاقة التخطيط حول الطاقة الاحتياطية والبنية التحتية الرقمية، بينما توجه ممارسات IEEE 802.3 Ethernet تصميم كاميرات PoE والمفاتيح لـ 23 نقطة نهاية IP.

تحليل استثمار EPC وهيكل التسعير

يشمل تسليم EPC الهندسة والتوريد والإنشاء والتشغيل التجريبي وتسليم المشغل ودعم الضمان لموقع مركز بيانات واحد 1. تغطي الهندسة تخطيط 48 منطقة، وتموضع 23 كاميرا، ومسارات الكابلات، وحساب عرض النطاق، وتصميم واجهة UPS، ونماذج التشغيل التجريبي؛ ويغطي التوريد لوحات الإنذار والكاميرات والكواشف وNVR وتخزين RAID ومعدات التثبيت وإعداد المراقبة السحابية.

يقارن نموذج ROI عملي تكلفة EPC من $9,200 إلى $14,400 بتجنب توسيع دوريات الحراسة، وتقليل البلاغات الكاذبة، وتسريع التحقق من الحوادث، وخفض التعرض للتوقف غير المخطط له. إذا تجنبت منشأة إضافة حارسين 2 بتكلفة $900 شهريًا لكل منهما وخفضت 10 بلاغات كاذبة شهرية بنسبة 90%، فقد يقترب الاسترداد البسيط من 6 إلى 12 شهرًا قبل احتساب الأثر المالي الأكبر لانقطاع قاعة بيانات 1.

شروط الدفع هي وديعة 30% T/T إضافة إلى 70% مقابل بوليصة الشحن، أو 100% L/C عند الاطلاع للمشترين المعتمدين. يمكن مراجعة تمويل المشروع للطلبات التي تزيد على $1,000K، ويمكن إرسال طلبات عروض أسعار EPC إلى [email protected] مع رسم موقع 1، وجدول مناطق 1، وأساس Incoterms مفضل 1.

ملاحظات التوريد

ينبغي لفرق التوريد مقارنة هذا التكوين بتصاميم الأمان التقليدية القائمة على الحراسة فقط أو الكاميرات فقط باستخدام 5 متغيرات: تغطية الكشف، وسرعة التحقق، وفترة الاحتفاظ، واستقلالية النسخ الاحتياطي، وعبء عمل المشغل. قد يلتقط مسجل 23 قناة بالكاميرات فقط الأحداث بعد وقوعها، لكن شبكة إنذار من 48 منطقة تنشئ توجيه أحداث نشطًا، وتصعيدًا حسب المناطق المسماة، واسترجاع فيديو جنائيًا لمدة 30 يومًا.

ينبغي للمهندسين التحقق من مسافات الكابلات، وميزانيات PoE، وسعة وصلات المفاتيح الصاعدة، ومساحة الرفوف، ومدة تشغيل UPS، وترخيص مراقبة الإنذار المحلي قبل الشراء. قد يتطلب نظام 23 كاميرا بدقة 4K أكثر من 200 Mbps من معدل النقل الداخلي حسب معدل الإطارات والضغط، لذلك ينبغي أن يتضمن تصميم الشبكة النهائي شبكة VLAN أمنية مخصصة واحدة 1 على الأقل.

لمواءمة المواصفات، يمكن للمشترين عرض جميع منتجات أنظمة الأمن والمراقبة، أو تهيئة نظامك عبر الإنترنت، أو طلب عرض سعر مخصص. تنشر SOLARTODO أيضًا ملاحظات هندسية ذات صلة في التعرف على الموضوع لتصميم الأمان والطاقة الاحتياطية وتوريد البنية التحتية الذكية.

سير عمل النشر

يستخدم سير عمل EPC القياسي 6 خطوات: مسح الموقع، وتصميم 48 منطقة، وتوريد المعدات، وتركيب الكابلات والأجهزة، والإلحاق السحابي، واختبار التشغيل التجريبي. تتلقى كل منطقة اختبارًا وظيفيًا واحدًا 1 على الأقل، وتتلقى كل كاميرا فحص جودة صورة واحدًا 1، ويتلقى NVR تحققًا واحدًا 1 من الاحتفاظ والتشغيل قبل التسليم.

تتضمن وثائق التشغيل التجريبي قائمة 48 منطقة، وجدول تسمية 23 كاميرا، وورقة اختبار 42 كاشفًا، وسجل عناوين الشبكة، وتسليم حساب السحابة، وورقة جهات اتصال الضمان. بالنسبة للبرامج متعددة المواقع، يمكن لـ SOLARTODO تثبيت قائمة مواد أساسية لنظام واحد 1 ثم تعديل مزيج الكواشف واختيار عدسات الكاميرات واستقلالية UPS فقط لكل منشأة إضافية.
