مزرعة أسماك للاستزراع المائي 12ha - نظام مراقبة شمسي بإنترنت الأشياء و8 حساسات

مزرعة أسماك للاستزراع المائي 12ha هي نظام ذكي لمراقبة الزراعة بإنترنت الأشياء، مصمم لمساحة 12 هكتارا، و8 أحواض، و8 نقاط حساسات لجودة المياه بتصنيف IP68، وربط خلفي عبر WiFi/Ethernet، وطاقة شمسية منخفضة الاستهلاك، وتحليلات سحابية احترافية. يقيس النظام الأكسجين المذاب، وpH، والأمونيا، والعكارة، والملوحة، ودرجة الحرارة بفواصل 10 دقائق، ثم يشغل التحكم في المهويات عندما ينخفض الأكسجين المذاب دون عتبة قابلة للضبط مثل 5.0 mg/L.

صمم تكوين SOLARTODO هذا لمشغلي الاستزراع المائي من قطاع الأعمال الذين يديرون 8 أحواض إنتاج، أو كتلة تفريخ واحدة، أو سطح مياه تربية مختلطا بمساحة 12 ha حيث يمكن أن تتغير أحداث الأكسجين وpH والأمونيا خلال دورة ليلية واحدة. وبالمقارنة مع أخذ العينات يدويا في 2-4 جولات يومية، تنشئ المراقبة المستمرة كل 10 دقائق ما يصل إلى 144 قراءة لكل حساس يوميا، وما يصل إلى 1,152 سجلا متعدد المعلمات يوميا عبر 8 أحواض.

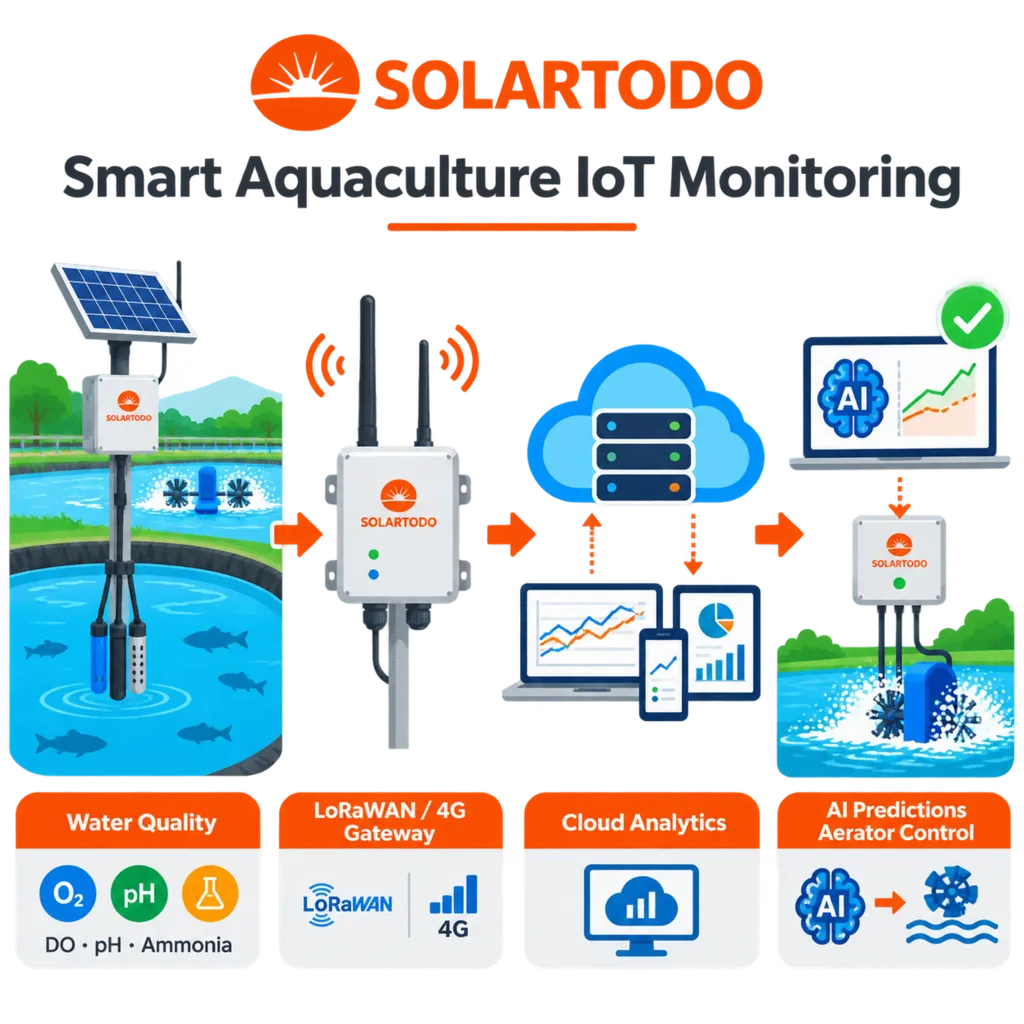

بنية النظام

تستخدم بنية 12 ha عدد 8 نقاط طرفية غاطسة لجودة المياه، وبوابة WiFi/Ethernet واحدة، ومجموعة طاقة شمسية صغيرة واحدة مع تخزين مؤقت ببطارية LFP، و8 مخارج مرحلات للتحكم في المهويات، ومساحة عمل سحابية احترافية واحدة. يمكن تخصيص عقدة حساس واحدة لكل حوض، بينما يمكن تجميع الأحواض الأكبر في مناطق ذات عقدتين عندما يتطلب العمق أو كثافة التغذية أو تخطيط التهوية دقة مكانية أعلى.

يتم اختيار كل حزمة مسبار IP68 لخدمة الاستزراع المائي الرطبة، لأن IEC 60529 يحدد رموز IP لحماية الحاويات حتى تصنيفات المعدات الكهربائية البالغة 72.5 kV، كما يشيع تحديد IP68 لتصاميم الغمر المستمر ضمن حدود العمق والمدة التي يحددها المصنع (IEC 60529, https://webstore.iec.ch/en/publication/2452). بالنسبة إلى مزرعة 12 ha، يهم هذا التصنيف لأن حاويات الحساسات قد تبقى تحت الماء لأكثر من 24 ساعة أثناء أحداث الأمطار الغزيرة أو فيضان المضخات.

تستخدم البوابة WiFi/Ethernet لأن كثيرا من مزارع الاستزراع المائي تضع مكتب التشغيل أو مخزن الأعلاف أو غرفة المضخات ضمن 10-100 متر من خزائن التحكم بجانب الأحواض. يوفر WiFi/Ethernet زمنا كامنا أقل من روابط الأقمار الصناعية، ونطاقا تردديا أعلى من القياس عن بعد ضيق النطاق، بينما يسمح التخزين المؤقت المحلي بإعادة إرسال البيانات عند عودة الشبكة بعد نافذة انقطاع مدتها 1-60 دقيقة.

توفر الطاقة منظومة شمسية صغيرة، عادة ضمن فئة 10-80 W مع بطارية LFP محسوبة للتشغيل الخارجي دون إشراف. أفادت IRENA بأن التكلفة المستوية للكهرباء الشمسية الكهروضوئية على مستوى المرافق في 2024 قاربت USD 0.043/kWh، وأن تخفيضات تكلفة تركيب الطاقة الشمسية الكهروضوئية بلغت نحو 87% مقارنة بعام 2010، ما يدعم استخدام الطاقة الشمسية لخزائن المراقبة منخفضة الحمل عندما يكون تمديد 220 V AC عبر 12 ha غير اقتصادي (IRENA 2025, https://www.irena.org/Digital-Report/Renewable-Power-Generation-Costs-in-2024).

المواصفات الفنية

تغطي حمولة المراقبة 6 معلمات أساسية للاستزراع المائي: الأكسجين المذاب، وpH، والأمونيا، والعكارة، والملوحة، ودرجة حرارة الماء. تحدد إرشادات FAO للاستزراع المائي نطاق pH 7.0-8.5 والأكسجين المذاب حول 5.0 ppm كنطاقات مرغوبة لمياه الأحواض، بينما تصبح الأمونيا غير المتأينة أكثر سمية مع ارتفاع pH ودرجة الحرارة (دليل أحواض FAO, https://www.fao.org/4/T0555E/T0555E09.htm؛ إرشادات الأمونيا من FAO, https://www.fao.org/4/y5042e/y5042e07.htm).

أخذ العينات الافتراضي كل 10 دقائق، لكن يمكن ضبط وحدة التحكم من 1 إلى 60 دقيقة حسب استقلالية البطارية، وحرجية التنبيهات، وتكلفة التقارير. عند 10 دقائق، يسجل النظام 144 عينة لكل حساس يوميا، و4,320 عينة لكل حساس لكل شهر من 30 يوما، و34,560 سجل حساس شهريا لجميع الأحواض 8 قبل التجميع السحابي.

يشمل النظام التحكم في المهويات لعدد 8 مناطق أحواض، ويمكن ربطه بمشغلات العجلات المجدافية أو المنافيخ أو الناشرات القائمة عبر مخارج مرحلات وتعشيقات أمان محلية. تقوم قاعدة تحكم نموذجية بتنشيط التهوية عندما ينخفض DO دون 5.0 mg/L لعينتين متتاليتين، وتصعد التنبيهات بعد 20 دقيقة، وتسجل حدث التحكم لمراجعة الصيانة.

النظام مخصص لدعم المراقبة والتحكم، وليس لاستبدال الأمن الحيوي في المزرعة، أو التحاليل المختبرية، أو إشراف الاستزراع المائي المدرب عند حدث حصاد حرج واحد. توفر ISO 11783، المعروفة أيضا باسم ISOBUS لاتصالات الآلات الزراعية، مرجعا مفيدا للتكامل من أجل قابلية تشغيل معدات المزرعة، بينما يتيح وصول REST API لمنصات ERP أو التغذية أو SCADA التابعة لجهات خارجية استقبال بيانات الأحواض ذات الطابع الزمني.

المراقبة السحابية

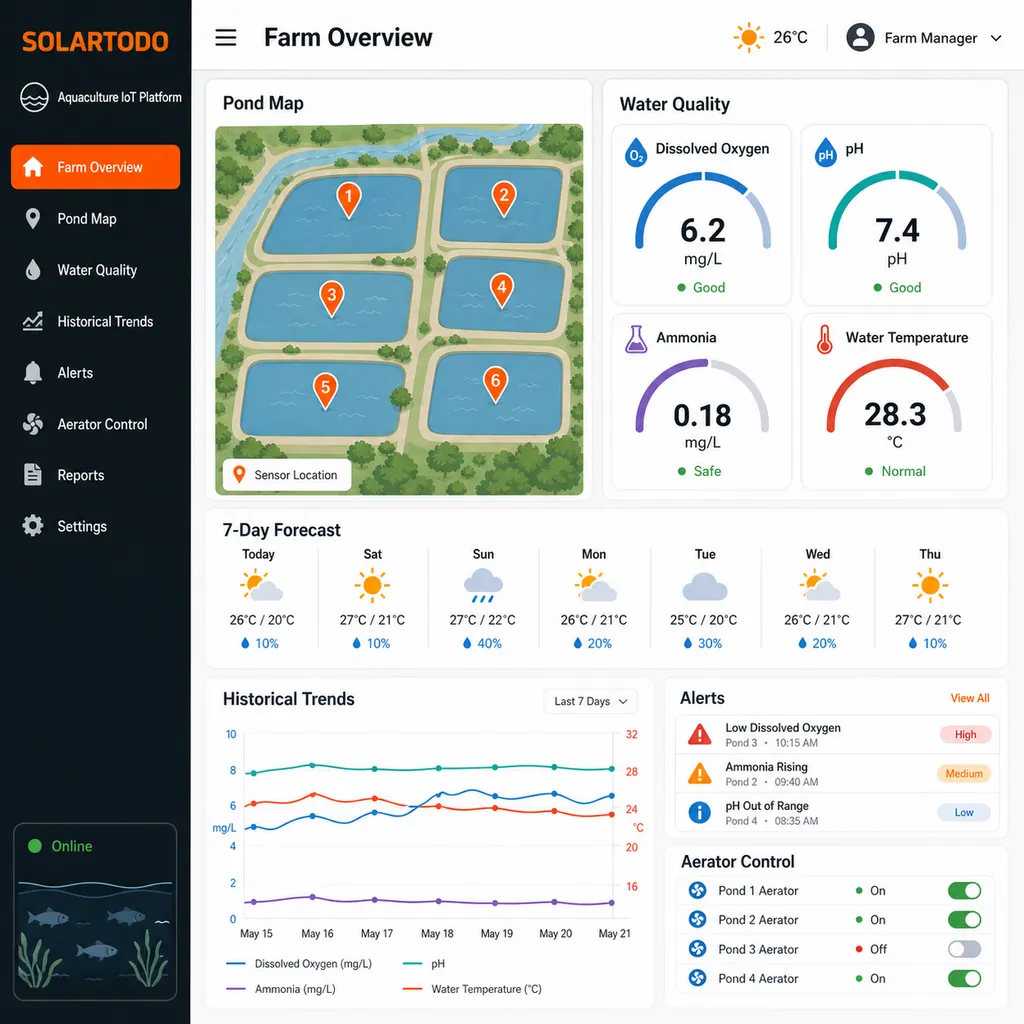

توفر الطبقة السحابية الاحترافية مساحة لوحة معلومات واحدة، و8 ملفات تعريف للأجهزة، ومخططات اتجاه تاريخية، وتوجيه تنبيهات عبر SMS والبريد الإلكتروني والتنبيهات الفورية للتطبيق. يستطيع المشغلون مقارنة DO وpH والأمونيا والعكارة والملوحة ودرجة الحرارة عبر 8 أحواض على مدى يوم واحد، أو 7 أيام، أو 30 يوما، أو 12 شهرا لتحديد الانخفاضات الليلية المتكررة في الأكسجين وأنماط الأمونيا المرتبطة بالأعلاف.

تستخدم التنبيهات المدعومة بالذكاء الاصطناعي منطق العتبات والمتوسطات المتحركة واكتشاف الاتجاهات، وليس ادعاءات أداء بيولوجي غير مدعومة. على سبيل المثال، يمكن للنظام الإشارة إلى انخفاض في الأكسجين المذاب قدره 0.5 mg/L خلال 30 دقيقة، أو ارتفاع pH فوق 8.5، أو قفزة في العكارة بعد هطول الأمطار، لكن يجب على المزرعة التحقق من أي أثر على الإنتاج من خلال كثافة التخزين، ونسبة تحويل العلف، وسجلات النفوق، وبيانات وزن الحصاد.

للمشترين الذين يقارنون منتجات الزراعة الذكية من SOLARTODO، تتوفر المجموعة الأوسع على عرض جميع منتجات نظام مراقبة الزراعة الذكية بإنترنت الأشياء، ويمكن لفرق المشاريع نمذجة عدد الحساسات، ونوع الاتصال، وفئة الطاقة، والطبقة السحابية عبر تهيئة نظامك عبر الإنترنت. كما يمكن للفرق الهندسية التعرف على الموضوع لمفاهيم مراقبة إنترنت الأشياء ومعايير اختيار الحساسات.

سيناريو تمثيلي: مزرعة أحواض في منطقة الشرق الأوسط وشمال أفريقيا بمساحة 12 ha

في سيناريو تمثيلي لمزرعة أسماك في منطقة الشرق الأوسط وشمال أفريقيا، افترض 8 أحواض ترابية بإجمالي 12 ha، وغرفة تحكم واحدة مع وصول Ethernet، ودرجة حرارة مياه صيفية أعلى من 28 C، ومهويات مثبتة مسبقا في كل حوض. في هذه الحالة، تسجل 8 عقد قادرة على قياس DO/pH/الأمونيا عدد 1,152 عينة يومية، وتتجنب الخزانة الشمسية تمديد ما يقارب 300-600 متر من كابل الجهد المنخفض بين المكتب والأحواض البعيدة.

البديل التقليدي هو برنامج عداد يدوي يتضمن جولتين للموظفين يوميا، و8 أحواض في كل جولة، و16 قياسا يدويا يوميا إذا تم اختبار DO وpH فقط. يرفع تكوين SOLARTODO كثافة القياس من 16 قراءة موضعية يدوية إلى ما يصل إلى 1,152 سجلا آليا متعدد المعلمات يوميا، أي زيادة 72x في تكرار الملاحظة قبل إضافة أي عينات مختبرية.

لا تدعي هذه المقارنة تحقيق مكسب حصاد مضمون، لأنه لم يتم توفير مرجع مشروع عميل موثق لهذه الصفحة. ومع ذلك، فإن الأساس التقني واضح: تظهر وثائق FAO أن أكسجين الفجر وpH مؤشرات حرجة للأحواض، وتوصي أدبيات المراقبة عبر الإنترنت لأنظمة الاستزراع المائي بمراقبة DO وpH بشكل متكرر لأن الاضطرابات يمكن أن تتطور أسرع مما تلتقطه العينات اليدوية اليومية (Wiley Aquaculture, Fish and Fisheries 2023, https://doi.org/10.1002/AFF2.102).

التطبيقات

النظام مناسب لمزارع الأسماك ذات 8 أحواض، وأحواض حضانة الروبيان، ومواقع تربية البلطي، وخزانات دعم الاستزراع المائي بنظام إعادة التدوير، وقنوات سحب مياه التفريخ، والمزارع المختلطة للمياه العذبة وشبه المالحة حتى 12 ha. يدعم قياس الملوحة التغيرات من المياه العذبة إلى شبه المالحة، بينما يساعد قياس العكارة في تحديد جريان مياه الأمطار أو فتات العلف أو أحداث الطحالب بعد عاصفة واحدة أو حادثة إفراط واحدة في التغذية.

يمكن لفرق التشغيل استخدام 3 مستويات تنبيه: تنبيهات إرشادية لانحراف الاتجاه البطيء، وتنبيهات تحذيرية لاختراق العتبة، وتنبيهات حرجة لمخاطر DO أو الأمونيا. ترسل سياسة تصعيد نموذجية تنبيهات فورية للتطبيق عند أول اختراق مدته 10 دقائق، وبريدا إلكترونيا عند 20 دقيقة، وSMS عند 30 دقيقة أو عندما يبقى DO دون حد الأمان الذي تختاره المزرعة.

يمكن لفرق المشتريات تحديد هذا المنتج كحزمة مراقبة متكاملة جاهزة لمساحة 12 ha لأنه يشمل الحساسات، والبوابة، والطاقة الشمسية، والخدمة السحابية، والتركيب، والتشغيل التجريبي، ودعم EPC لمدة 1 سنة. بالنسبة إلى هندسة الأحواض المخصصة، أو نطاق الملوحة، أو جهد مشغل AC، أو متطلبات لوحة المعلومات متعددة اللغات، استخدم طلب عرض سعر مخصص وأدرج أبعاد 8 أحواض، وخريطة موقع واحدة، و12 شهرا من دورات الإنتاج المتوقعة حيثما توفرت.

تحليل استثمار EPC وهيكل التسعير

يشمل نطاق EPC الجاهز 5 حزم عمل: التصميم الهندسي، والمشتريات، والإنشاء أو التركيب، والتشغيل التجريبي، ودعم الضمان. بالنسبة إلى نظام الاستزراع المائي هذا بمساحة 12 ha، يغطي EPC تخطيط مواضع الحساسات، وتهيئة البوابة، وتركيب الخزانة الشمسية، والتحقق من توصيلات التحكم في المهويات، وإعداد لوحة المعلومات، وتدريب المستخدمين، وتنسيق دعم السحابة لمدة سنة واحدة بعد التسليم.

تكون حالة استثمار EPC أقوى عندما تخلق الدوريات اليدوية، وانهيارات الأكسجين، والاستجابة الطارئة للتهوية تكلفة تشغيلية قابلة للقياس. إذا تجنبت مزرعة 12 ha استجابة طارئة واحدة شهريا بتكلفة عمالة وديزل قدرها USD 80، وخفضت جولتي اختبار يدويتين يوميا بمقدار 30 دقيقة لكل منهما بتكلفة عمالة USD 4/hour، ومنعت حدث تبديل مياه غير ضروري واحدا شهريا بتكلفة USD 120، فقد تصل الوفورات التشغيلية السنوية الإرشادية إلى نحو USD 2,100-2,400.

مقابل نقطة وسطى لتكلفة EPC تبلغ نحو USD 2,484، يعطي تقدير وفورات سنوية محافظ قدره USD 1,200 فترة استرداد 2.1 سنة، بينما يعطي تقدير أعلى لتشغيل مراقب قدره USD 2,400 فترة استرداد تبلغ نحو 1.0 سنة. نموذج العائد على الاستثمار هذا إرشادي فقط ويجب التحقق منه مقابل 12 شهرا من سجلات طاقة المزرعة، والعمالة، والنفوق، وتحويل العلف، وتبادل المياه قبل اعتماد الشراء.

شروط الدفع القياسية هي دفعة مقدمة 30% T/T إضافة إلى 70% مقابل بوليصة الشحن، أو 100% بخطاب اعتماد L/C غير قابل للإلغاء عند الاطلاع للمشترين المؤهلين. يمكن مراجعة تمويل المشاريع للمشاريع التي تزيد على USD 1,000K، وينبغي إرسال الاستفسارات التجارية إلى [email protected] مع رسم موقع واحد، و8 معرفات أحواض، وشروط Incoterms المطلوبة.

المعايير والامتثال وحوكمة البيانات

تشمل الأطر المرجعية ذات الصلة IEC 60529 لحماية IP، وISO 11783 لمفاهيم قابلية التشغيل البيني للآلات الزراعية، وممارسات WMO لجودة بيانات الحساسات البيئية، وإرشادات FAO للاستزراع المائي لتفسير جودة مياه الأحواض. بالنسبة إلى عتاد الطاقة الشمسية، تستخدم IEC 61215 وIEC 61730 عادة كمراجع لتصميم الوحدات، بينما يجب أن يتبع التركيب الكهربائي المحلي الكود الوطني للمشتري في موقع مشروع واحد.

تتم حوكمة البيانات عبر معرفات الأجهزة، والعينات ذات الطابع الزمني، والوصول السحابي القائم على الأدوار، وتصدير REST API. ينشئ فاصل أخذ العينات البالغ 10 دقائق أكثر من 420,000 سجل سنويا لعدد 8 حساسات، لذلك يجب أن تتضمن مواصفات المشتريات مدة الاحتفاظ بالبيانات، وتكرار التصدير، وأدوار المسؤولين، وما إذا كانت تنبيهات SMS تتطلب تكاملا مع مشغل محلي في دولة واحدة أو أكثر.

إرشادات المشتري

اختر حزمة 12 ha هذه عندما تكون لدى المزرعة 6-10 أحواض، ونقطة WiFi/Ethernet مستقرة، ومهويات قائمة يمكنها قبول منطق تشغيل آلي قائم على المرحلات. اختر متغير LoRaWAN أو 4G بدلا من ذلك عندما تكون الحساسات على بعد أكثر من 100 متر من WiFi موثوق، أو عندما يجب أن تغطي بوابة واحدة ما يصل إلى 10 km، أو عندما لا يوجد نطاق عريض ثابت في بيت المضخات.

قبل الطلب، أكد 8 تفاصيل عملية: عدد الأحواض، ومساحة الحوض، ونطاق العمق، ونطاق المياه العذبة أو الملوحة، وجهد مشغل المهوي، ونقاط التثبيت المتاحة، والتعرض الشمسي، ولغة لوحة المعلومات المطلوبة. باستخدام هذه المدخلات 8، تستطيع SOLARTODO ضبط طول كابل المسبار، وحجم الخزانة، وعتبات التنبيه، وقائمة مواد EPC دون تضخيم أسعار المكونات الفردية.
