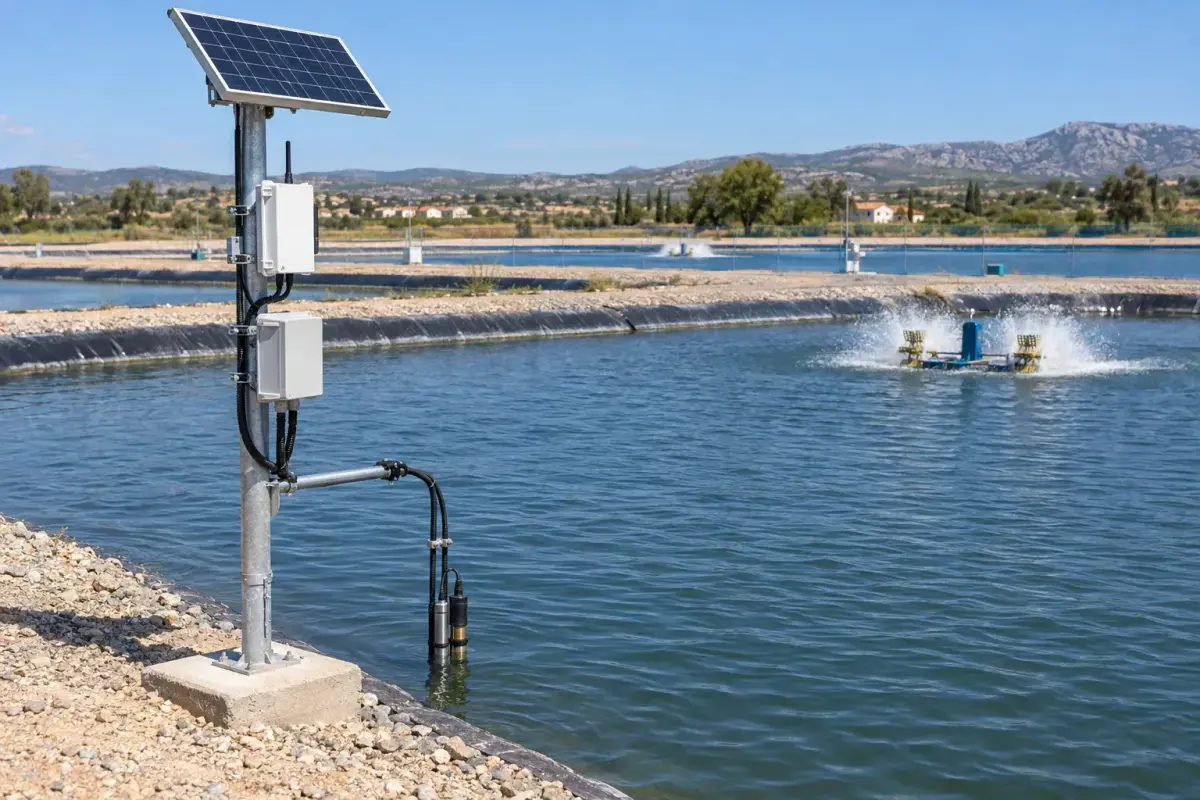

مزرعة أسماك للاستزراع المائي 9ha - مراقبة شمسية لجودة المياه بإنترنت الأشياء

مزرعة أسماك الاستزراع المائي 9ha هي حزمة احترافية لمراقبة إنترنت الأشياء في الزراعة الذكية لمساحة 9 هكتارات و9 أحواض، تستخدم 9 نقاط استشعار غاطسة لجودة المياه بمعيار IP68، وقدرة شمسية متوسطة، واتصال واي فاي/إيثرنت، وتحليلات سحابية بفاصل بيانات افتراضي قدره 10 دقائق. يراقب النظام الأكسجين المذاب، ودرجة الحموضة pH، والأمونيا، والعكارة، والملوحة، ودرجة حرارة المياه، مع تمكين التشغيل التلقائي للمهوّيات عندما ينخفض الأكسجين المذاب عن حد مضبوط.

صُمم هذا التكوين لمشغلي الاستزراع المائي الذين يحتاجون إلى رؤية على مدار 24/7 عبر 9 أحواض إنتاج من دون بناء شبكة SCADA كبيرة. وهو ينتمي إلى خط نظام مراقبة إنترنت الأشياء للزراعة الذكية من SOLARTODO، ويمكن للمشترين عرض جميع منتجات نظام مراقبة إنترنت الأشياء للزراعة الذكية، أو تهيئة نظامك عبر الإنترنت، أو طلب عرض سعر مخصص عندما تتطلب هندسة الأحواض أو عدد المهوّيات أو نطاق الملوحة تعديلاً.

تعريف المنتج وحالة الاستخدام

تُخصص حزمة الاستزراع المائي هذه لمساحة 9 ha لمزارع الأسماك القائمة على الأحواض، حيث يحصل كل حوض بمساحة 1 ha أو كل منطقة حوض على 1 نقطة مراقبة، مما ينشئ 9 تدفقات بيانات للمقارنة التشغيلية. تدعم كل عقدة استشعار مراقبة جودة المياه للأكسجين المذاب، ودرجة الحموضة pH، والأمونيا، والعكارة، والملوحة، ودرجة الحرارة، وهي المعلمات الأساسية الـ 6 الأكثر ارتباطاً غالباً بكفاءة تحويل العلف، وإجهاد الأمراض، وقرارات التهوية الطارئة في الاستزراع المائي المكثف.

النظام ليس محللاً مخبرياً، ولا يُعرض على أنه نشر عميل مُتحقق منه؛ بل هو صفحة منتج قابلة للتهيئة للهندسة والتوريد والإنشاء من أجل التقييم الشرائي والهندسي. تحدد إرشادات منظمة الأغذية والزراعة للاستزراع المائي الأكسجين المذاب، ودرجة الحموضة pH، والأمونيا، والعكارة، ودرجة الحرارة كمعلمات عملية لجودة المياه لإدارة صحة الأسماك، كما تذكر الورقة الفنية لمصايد الأسماك والاستزراع المائي التابعة للمنظمة قيماً مرجعية مثل الأكسجين المذاب حول 5.0 mg/L حتى التشبع، ودرجة الحموضة pH 6.5-8.5، والأمونيا غير المتأينة أقل من 0.01 mg/L للعديد من الأنواع المستزرعة.

بنية النظام

تستخدم البنية 9 عقد استشعار للأحواض، و1 بوابة واي فاي/إيثرنت، و1 حزمة طاقة شمسية متوسطة، و9 مخارج مرحلات للتحكم بالمهوّيات، و1 مساحة عمل سحابية احترافية. تجمع عقد الاستشعار بيانات جودة المياه كل 10 دقائق افتراضياً، وتخزن السجلات مؤقتاً أثناء فقدان الشبكة المؤقت، ثم تعيد إرسال البيانات المخزنة بعد عودة الاتصال، مما يقلل خطر فقدان التاريخ أثناء فواصل الإبلاغ القابلة للتهيئة بين 1-60 دقيقة.

طبقة الاتصال هي واي فاي/إيثرنت لأن هذا الإصدار يعطي الأولوية لانخفاض زمن الاستجابة، وعرض النطاق العالي، والتكامل مع شبكات مكتب المزرعة بدلاً من شبكات LPWAN بعيدة المدى. يعرّف معيار IEEE 802.3 السلوك الفيزيائي وسلوك ربط البيانات لإيثرنت في شبكات المنطقة المحلية، بينما يُختار الربط الخلفي عبر واي فاي عادة عندما تكون الأحواض الـ 9 ضمن نطاق موجّه المزرعة أو عندما تستطيع نقاط الوصول الاتجاهية ربط مسافات 100-300 m في ظروف خط رؤية خاصة بالموقع.

تُزوّد الطاقة عبر حزمة شمسية متوسطة تستخدم فئة وحدة كهروضوئية تقارب 80 W، وبطارية LFP، وتحكم شحن، وحماية تيار مستمر، وعتاد حاوية خارجي. يوفر معيار IEC 61724-1:2021 مصطلحات وطرقاً شائعة الاستخدام لمراقبة أداء الأنظمة الكهروضوئية، وتُعد دقة القياس فيه ذات صلة عندما يتحقق المهندسون مما إذا كان زمن تشغيل المستشعرات العاملة بالطاقة الشمسية يحقق توافر الهدف 95-99% عبر تغير الإشعاع الموسمي.

معلمات جودة المياه

الأكسجين المذاب هو إشارة الاستزراع المائي الأعلى أولوية، لأن حدثاً واحداً لانخفاض الأكسجين يمكن أن يؤثر في حوض كامل بمساحة 1 ha خلال ساعات، وخاصة بعد التغذية الكثيفة أو التنفس الليلي. يمكن للنظام تشغيل التحكم بالمهوّيات عندما يهبط DO دون حد محدد للموقع، مثل 4.0 mg/L للتحذير و3.0 mg/L للاستجابة الطارئة، مع أن الحدود النهائية يجب ضبطها بحسب النوع، وكثافة الكتلة الحيوية، ودرجة حرارة المياه، وإرشادات صحة الأسماك المحلية.

تُراقب درجة الحموضة pH والأمونيا معاً لأن سمية الأمونيا غير المتأينة ترتفع عندما تزيد درجة الحموضة ودرجة الحرارة، مما يجعل القياسين المتزامنين الـ 2 أكثر فائدة من أي قياس منفرد. في كثير من عمليات الأحواض ذات المياه الدافئة، قد تشمل نطاقات التنبيه العملية درجة حموضة أقل من 6.5، أو درجة حموضة أعلى من 8.5، أو اقتراب الأمونيا غير المتأينة من 0.01 mg/L، لكن SOLARTODO توصي بالتحقق من هذه القيم مقابل إرشادات الإرشاد المحلي للاستزراع المائي للنوع المستهدف.

تضيف العكارة والملوحة طبقتي قرار إضافيتين للتحكم بالتغذية وتبادل المياه. يمكن لاتجاهات العكارة على مدى 24-72 ساعة أن تشير إلى المواد الصلبة العالقة، أو تغيرات ازدهار الطحالب، أو الاضطراب بعد هطول الأمطار، بينما تدعم مراقبة الملوحة المزارع ذات المياه قليلة الملوحة حيث يمكن لتغير قدره 1-5 ppt أن يغير إجهاد التنظيم الأسموزي للروبيان أو البلطي أو الأنواع الأخرى المتحملة للملوحة.

تُقاس درجة الحرارة في كل نقطة استشعار لأن زيادة قدرها 1 degree C يمكن أن تقلل ذوبانية الأكسجين وتزيد الطلب الأيضي في الوقت نفسه. عندما تُتبع اتجاهات درجة الحرارة وDO والأمونيا بدقة 10 دقائق، يستطيع المشغلون فصل الدورات اليومية المتكررة عن الأحداث غير الطبيعية مثل تعطل المضخة، أو إدخال علف زائد، أو التطبق الناتج عن العواصف.

المراقبة السحابية

يوفر المستوى السحابي الاحترافي عروض لوحة معلومات آنية، وتحليل اتجاهات تاريخية، وأدوار مستخدمين، وسجلات قابلة للتصدير، وتنبيهات شذوذ مدعومة بالذكاء الاصطناعي، ووصولاً إلى واجهة برمجة تطبيقات REST لأنظمة المزارع التابعة لأطراف ثالثة. مع إرسال 9 مستشعرات تقارير كل 10 دقائق، تتلقى المنصة نحو 1,296 رسالة مستشعر يومياً، أو نحو 473,040 رسالة سنوياً قبل تمكين أخذ عينات اختياري بتردد أعلى.

صُممت لوحة المعلومات لفرق التشغيل التي تحتاج إلى تصعيد قائم على الأدلة بدلاً من جولات يدوية للأحواض كل 2-4 ساعات. وبالمقارنة مع الاختبار اليدوي التقليدي الذي يُجرى 2 مرات يومياً، ينتج جدول إنترنت الأشياء بفاصل 10 دقائق قراءات أكثر بمقدار 72 مرة يومياً لكل حوض، مما يساعد الفرق على تحديد انهيار DO ليلاً، أو قمم درجة الحموضة صباحاً، أو تراكم الأمونيا قبل الوردية اليدوية التالية.

يمكن تسليم التنبيهات عبر الرسائل النصية والبريد الإلكتروني والإشعارات الفورية للتطبيق، مع تعيين كل قناة لدور مثل مدير المزرعة أو الفني أو المالك. بالنسبة إلى 9 أحواض، يتضمن منطق التنبيه النموذجي ما لا يقل عن 3 مستويات شدة، مثل إرشادي وتحذيري وحرج، بحيث لا تحصل إشعارات المعايرة الروتينية على أولوية الاستجابة نفسها لتشغيل المهوّيات في الطوارئ.

سيناريو تمثيلي لمزرعة أسماك في الشرق الأوسط وشمال أفريقيا

بالنسبة إلى سيناريو تمثيلي للاستزراع المائي في الشرق الأوسط وشمال أفريقيا، افترض مزرعة بمساحة 9 ha تضم 9 أحواض، و1 مجموعة مهوّيات بعجلة مجذاف لكل حوض، وانقطاعات في طاقة الشبكة قدرها 2-6 ساعات أسبوعياً، ودرجات حرارة مياه صيفية أعلى من 30 degrees C. في هذا السيناريو، تُبقي طبقة المراقبة العاملة بالطاقة الشمسية القياسات عن بُعد لجودة المياه متاحة أثناء أحداث الشبكة، بينما يمكن لمرحلات التحكم بالمهوّيات تشغيل التهوية الاحتياطية أو الأساسية عندما يهبط DO دون نطاق 3.0-4.0 mg/L المضبوط.

تستند حالة العائد على الاستثمار العملية إلى تجنب عمالة الاختبار اليدوي، والاستجابة المبكرة للأكسجين، وانضباط أفضل في إدارة العلف، وليس إلى نتيجة بيولوجية مضمونة. إذا كانت تكلفة أخذ العينات اليدوية USD 10 لكل حوض أسبوعياً لـ 9 أحواض، فإن عمالة الاختبار اليدوي السنوية تبلغ نحو USD 4,680، ويمكن لاستبدال 50% من هذا العمل بمراقبة آلية كل 10 دقائق أن يعوض USD 2,340 سنوياً قبل احتساب مخاطر تجنب نفوق الأسماك.

المعايير والموثوقية والتكامل

يجب تحديد الحاوية والمجسات وفق مبادئ الحماية من دخول الغبار والماء في IEC 60529، مع مواءمة المجسات الغاطسة مع توقعات خدمة IP68 ومواءمة الإلكترونيات الخارجية مع تصميم حاويات IP67/IP65 حسب الاقتضاء. يُعد ISO 11783 مرجع ISOBUS لتكامل الإلكترونيات الزراعية، ويُعد IEEE 802.3 مرجع إيثرنت الأساسي عندما تُوصل البوابة بشبكة مزرعة سلكية.

بالنسبة إلى الأنظمة الفرعية الشمسية والبطاريات، يجب أن تدرس المراجعة الهندسية مفاهيم مراقبة IEC 61724-1، ونوافذ شحن وتفريغ LFP، والحماية من الاندفاعات، وهبوط جهد الكابلات عبر مسارات 10-50 m. تحدد IRENA وIEA كلتاهما الرقمنة، والطاقات المتجددة الموزعة، والكهربة كموضوعات رئيسية في بنية انتقال الطاقة، ويطبق هذا المنتج هذه الموضوعات الـ 3 على عمليات الاستزراع المائي على مستوى الأحواض.

يتضمن النظام وصولاً إلى واجهة برمجة تطبيقات REST بحيث يستطيع المدمجون ربط البيانات بأنظمة ERP، أو برامج إدارة المزارع، أو لوحات معلومات GIS، أو لوحات التحكم المحلية. تتضمن حمولة API نموذجية ما لا يقل عن 6 قيم معلمات، و1 طابع زمني، و1 معرّف حوض، و1 معرّف مستشعر، و1 رمز حالة، مما يتيح قابلية التتبع لسجلات الامتثال والتحليلات التشغيلية.

التطبيقات

تشمل التطبيقات الأساسية أحواض الأسماك، وأحواض الروبيان، وخزانات المفاقس، وأحواض المياه قليلة الملوحة، وأحواض دعم إعادة التدوير، ومواقع الاستزراع المائي والزراعة المختلطة التي تغطي نحو 9 ha. يمكن توسيع البنية نفسها نزولاً إلى 3 أحواض أو صعوداً إلى أكثر من 50 حوضاً بزيادة عدد المستشعرات، وسعة الطاقة، وكثافة البوابات، واشتراكات الأجهزة السحابية.

تتوفر موارد معرفة ذات صلة من SOLARTODO للمشترين الذين يقارنون بنى الزراعة الرقمية، بما في ذلك التعرف إلى مراقبة إنترنت الأشياء للزراعة الذكية والتعرف إلى البنية التحتية النائية العاملة بالطاقة الشمسية. تساعد هذه الموارد فرق المشتريات على مقارنة كثافة المستشعرات، ومدى الاتصال، والاستقلالية الشمسية، وتكامل لوحة المعلومات قبل إصدار جدول كميات لمزرعة بمساحة 9 ha أو أكبر.

المقارنة مع المراقبة التقليدية

يعتمد سير عمل مزرعة الأسماك التقليدية غالباً على عدادات يدوية، وسجلات ورقية، وخبرة المشغل، مع 1-2 قياس لكل حوض يومياً. يزيد تكوين إنترنت الأشياء لمساحة 9 ha هذا كثافة الرصد إلى 144 قراءة لكل حوض يومياً عند فاصل 10 دقائق، مما يوفر 1,296 قراءة يومية عبر 9 أحواض ويقلل النقاط العمياء بأكثر من 98% مقارنة بـ 2 قراءات يدوية يومية.

البديل هو تركيب SCADA صناعي كامل مع لوحات PLC، وأجهزة قياس سلكية، وحفر خنادق، وبرمجيات مخصصة، وقد يكون ذلك مناسباً للمفاقس الكبيرة لكنه قد يكون مفرطاً لمواقع تضم 9 أحواض. تتموضع حزمة SOLARTODO بين العدادات اليدوية وSCADA: فهي توفر 9 عقد استشعار موزعة، وسجلات سحابية، وأتمتة للمهوّيات بسعر هندسة وتوريد وإنشاء يبلغ USD 1,920-2,496 بدلاً من ميزانية أتمتة صناعية متعددة اللوحات.

تحليل استثمار الهندسة والتوريد والإنشاء وهيكل التسعير

يشمل التسليم الجاهز للهندسة والتوريد والإنشاء الهندسة، والتوريد، والبناء، والتشغيل التجريبي، ودعم الضمان لمدة 1 سنة، وإعداد السحابة، وتهيئة التنبيهات، وتدريب المستخدمين الأساسي، ووثائق التسليم. تغطي الهندسة تخطيط الأحواض، ووضع المستشعرات، وتخطيط الاتصالات، وتحجيم الطاقة، ومنطق مرحلات المهوّيات؛ ويغطي التوريد المستشعرات الـ 9، والبوابة، والحزمة الشمسية، والحاوية، والكابل، وترخيص السحابة؛ ويغطي البناء التثبيت، والتمديدات، وفحوصات المعايرة، واختبارات التشغيل التجريبي.

يستخدم نموذج العائد على الاستثمار 3 فئات فوائد: خفض العمالة، وتجنب خسائر الطوارئ، والتحكم بطاقة المهوّيات. إذا تجنبت الأتمتة 50% من عمالة أخذ العينات اليدوية السنوية البالغة USD 4,680، فإن فترة استرداد حزمة الهندسة والتوريد والإنشاء العليا بسعر USD 2,496 تبلغ نحو 1.1 سنة من وفورات العمالة وحدها؛ وإذا خفض التحكم بالطاقة زمن تشغيل المهوّيات غير الضروري بمقدار USD 300 فقط سنوياً، فيمكن أن تنخفض فترة الاسترداد البسيطة إلى أقل من 1.0 سنة.

شروط الدفع هي 30% إيداع T/T بالإضافة إلى 70% مقابل بوليصة الشحن، أو 100% L/C عند الاطلاع للمعاملات التجارية المؤهلة. بالنسبة إلى المشاريع التي تتجاوز USD 1,000K، يمكن لـ SOLARTODO مناقشة التسليم المرحلي، والوثائق القابلة للتمويل المصرفي، وتنسيق التمويل؛ ويمكن لفرق المشتريات التواصل عبر [email protected] مع عدد الأحواض، والبلد، ونطاق الملوحة، وجهد المهوّيات، وتاريخ التسليم المستهدف.

المواصفات الفنية

ملاحظات الشراء

نطاق الهندسة والتوريد والإنشاء المعروض البالغ USD 1,920-2,496 مخصص للتخطيطات القياسية لمساحة 9 ha مع ضفاف أحواض سهلة الوصول، ومسارات كابلات نموذجية، وربط خلفي متاح عبر واي فاي/إيثرنت. يمكن أن يتغير السعر النهائي عندما تتطلب المشاريع تثبيتاً من الفولاذ المقاوم للصدأ بدرجة بحرية، أو بوابات إضافية، أو احتياطياً 4G، أو استقلالية شمسية أعلى، أو حفر خنادق كابلات ممتدة، أو لوحات معلومات متعددة اللغات، أو تكاملاً مع أكثر من 9 دوائر مهوّيات.

ينبغي لفرق المشتريات تأكيد 6 تفاصيل قبل الشراء: النوع، وكثافة التخزين، ونطاق الملوحة، وجهد المهوّيات الحالي، وتوافر شبكة الموقع، ومستلمي التنبيهات المفضلين. يتيح طلب كامل بهذه المدخلات الـ 6 لـ SOLARTODO تحسين اختيار المستشعرات، وحدود التحكم، وأطوال الكابلات، وتصنيفات الحاويات، وخطوات التشغيل التجريبي لموقع الاستزراع المائي المحدد بمساحة 9 ha.

ملاحظات المصادر

تشمل المراجع الرسمية المستخدمة لهذه المواصفة إرشادات جودة مياه الاستزراع المائي من منظمة الأغذية والزراعة، وحماية الدخول IEC 60529، ومصطلحات مراقبة الأنظمة الكهروضوئية IEC 61724-1، ومعايير إيثرنت IEEE 802.3، وتحليل IRENA لانتقال الطاقة المتجددة، وتحليل IEA لرقمنة الطاقة، ومراجع اتصال الزراعة من LoRa Alliance للمقارنة مع بدائل LPWAN. تدعم فئات المصادر الـ 7 هذه الأساس الهندسي، لكن يجب التحقق من الحدود البيولوجية النهائية بواسطة خبراء الاستزراع المائي المحليين للنوع المستهدف وكيمياء المياه.
