مراقبة تخزين الحبوب 6ha - نظام صوامع شمسي 4G بعشرة حساسات

مراقبة تخزين الحبوب 6ha هي نظام مراقبة IoT للزراعة الذكية مخصص لعمليات تخزين الحبوب على مساحة 6 هكتارات وبسعة صوامع أو مستودعات تصل إلى 5,000 طن. تستخدم الحزمة 10 نقاط استشعار للتخزين، واتصال 4G LTE، وطقم طاقة شمسية من فئة 80 W، وفواصل بيانات قابلة للضبط كل 10 دقائق، وتحليلات سحابية لمراقبة درجة الحرارة والرطوبة وCO2 وO2 والإيثيلين ومخاطر نشاط الحشرات.

بالنسبة لمشغلي الحبوب في قطاع B2B، صُمم النظام كجسر عملي بين الفحص اليدوي للصوامع والتحكم المؤتمت بالكامل في حالة الحبوب، مع 1 REST API و3 قنوات تنبيه وطبقة سحابية قياسية مضمنة في التكوين الأساسي. وهو جزء من خط أنظمة SOLARTODO لمراقبة IoT في الزراعة الذكية، ويمكن للمشترين عرض جميع منتجات نظام مراقبة IoT للزراعة الذكية أو تهيئة نظامك عبر الإنترنت قبل طلب قائمة مواد خاصة بالمشروع.

نطاق المنتج وحالة الاستخدام

يستهدف إصدار مراقبة تخزين الحبوب 6ha مزارع صوامع الحبوب، ومواقع المصاعد الحبوبية، ومطاحن الأعلاف، ومشغلي التخزين المعتمد على المستودعات الذين يديرون نحو 5,000 طن من الحبوب أو البذور الزيتية أو المواد العلفية ضمن نطاق تشغيل 6 ha. في هذا التكوين، توزَّع 10 نقاط استشعار عبر مواضع تخزين رأسية أو أفقية لاكتشاف البقع الساخنة، وانتقال الرطوبة، وتغيرات تركيز الغازات، ونشاط الحشرات قبل أن يصبح فقدان الجودة مرئيا خلال 1 جولة فحص يدوية.

الحبوب المخزنة مادة بيولوجية وليست سلعة خاملة، وتحدد FAO درجة الحرارة والرطوبة النسبية ومحتوى الرطوبة والأكسجين ونشاط الآفات باعتبارها متغيرات رئيسية في تدهور ما بعد الحصاد. ولتخزين الحبوب طويل الأمد، تشير إرشادات FAO عادة إلى رطوبة حبوب تقارب 12-14 percent ورطوبة نسبية دون نحو 65-70 percent بوصفها حدود مخاطر مهمة، بينما قد يؤدي تنفس الحشرات والفطريات إلى رفع درجة الحرارة المحلية ومستويات CO2 داخل كتلة التخزين.

لذلك يركز النظام على 6 فئات مخاطر مقاسة بدلا من قراءة 1 لدرجة الحرارة المحيطة فقط. يكشف تخطيط درجات الحرارة التدرجات الحرارية، وتدعم قراءات الرطوبة تفسير مخاطر الرطوبة، وتشير قراءات CO2 وO2 إلى مشكلات التنفس أو التهوية، وتدعم قراءات الإيثيلين التخزين المختلط أو بيئات تداول الفاكهة المجاورة، ويوفر استشعار نشاط الحشرات قناة إنذار مبكر للإدارة المتكاملة للآفات.

بنية النظام

يستخدم نشر نموذجي لمساحة 6 ha عدد 10 نقاط استشعار للتخزين متصلة بعقد حساسات متينة، و1 طقم طاقة شمسية متوسط، و1 بوابة 4G، و1 حساب لوحة تحكم سحابية. تُركَّب طبقة الحساسات عند أعماق أو مواضع مختارة في الصومعة أو المستودع، وتجمع البوابة البيانات المحلية، وتخزن المنصة السحابية القراءات بفواصل افتراضية قدرها 10 دقائق مع تقارير قابلة للضبط من 1 إلى 60 دقائق.

تعتمد بنية الطاقة على التوليد الشمسي وتخزين بطاريات LFP حتى يتمكن موقع التخزين من العمل من دون تمديد كابل AC مخصص إلى كل نقطة قياس. في التكوين القياسي، يتم اختيار طقم شمسي من فئة 80 W لأنه يوفر هامش طاقة أعلى من طقم مصغر 10 W لإرسال 4G، ومزامنة لوحة التحكم، وإعادة الإرسال بعد استعادة الشبكة.

يعتمد الاتصال على 4G LTE لأن مواقع تخزين الحبوب غالبا ما تحتاج إلى نطاق ترددي أعلى وتغطية أوسع من المشغلين مقارنة بالأنظمة اللاسلكية قصيرة المدى. عندما يشغل المشتري عدة صوامع ضمن 1 موقع كبير، يمكن للبنية أيضا استخدام LoRaWAN داخليا لأن بوابة LoRaWAN واحدة يمكنها تغطية نصف قطر يصل إلى 10 km في ظروف خط رؤية مناسبة، ويمكنها تجميع مئات الحساسات منخفضة الطاقة.

تخزن البوابة البيانات مؤقتا عند انقطاع الشبكة الخلوية وتعيد إرسال السجلات بعد الاستعادة، مما يقلل الفجوات في تحليل السلاسل الزمنية. وهذا مهم لعمليات التخزين لأن فجوة بيانات قدرها 2 ساعة أثناء حدث حراري قد تخفي بقعة ساخنة آخذة في التطور، بينما يمنح خط اتجاه 10 دقائق للمشغلين 12 قراءة خلال نافذة 2 ساعة نفسها.

المواصفات الفنية

تُحدد عتاد المراقبة للبيئات الزراعية الخارجية، مع اختيار مجموعات الحساسات عادة بمستويات حماية IP67 أو IP68 حسب مدخل الكابل وموضع الغلاف ومخاطر الغسل. ولضبط جودة نظام الطاقة PV الفرعي، تعد IEC 61215 وIEC 61730 مراجع شائعة لتأهيل تصميم الوحدات والسلامة، بينما تحدد IEC 61724-1:2021 المصطلحات والأساليب المستخدمة في مراقبة أداء الأنظمة الكهروضوئية.

صُممت بنية البيانات لفرق الهندسة التي تحتاج إلى إنذارات مباشرة وأدلة تاريخية عن الحالة. ينتج كل فاصل 10 دقائق عدد 144 قراءة لكل قناة يوميا، لذلك يمكن لملف تخزين من 6 قنوات عبر 10 نقاط استشعار أن ينتج حتى 8,640 سجل معامل يوميا قبل التجميع أو الضغط أو ترشيح التنبيهات.

تدعم المنصة السحابية إنذارات العتبات، وقواعد معدل التغير، والمقارنة التاريخية مع دورات التخزين السابقة. يمكن لفريق المشتريات استخدام مجموعة البيانات نفسها في 1 تقرير جودة شهري، بينما يستطيع مهندس العمليات فحص منحنيات اتجاه 24 ساعة لتحديد ما إذا كانت هناك حاجة إلى التهوية أو التحضير للتبخير أو الفحص المادي.

المراقبة السحابية

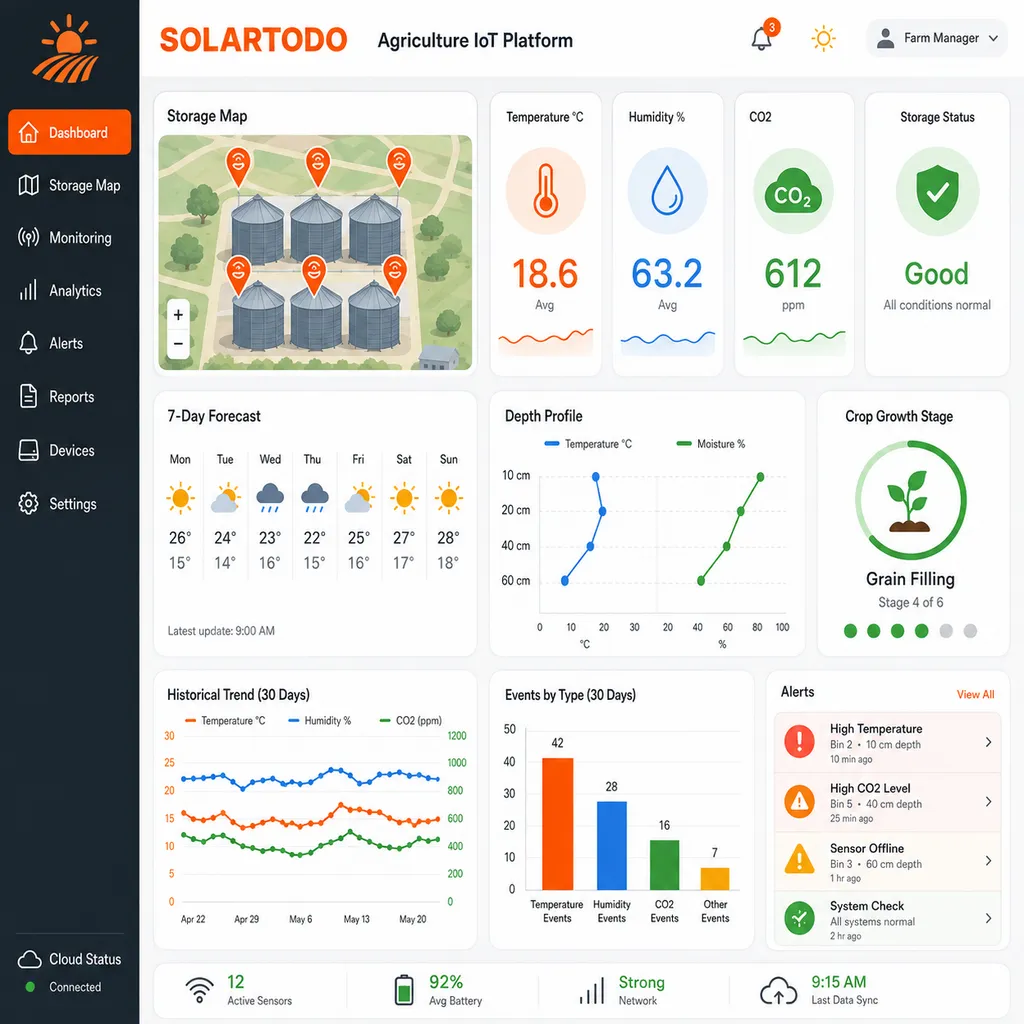

توفر المراقبة السحابية في الطبقة القياسية لوحة تحكم عبر المتصفح، وتسليم تنبيهات للهواتف، ومخططات اتجاه تاريخية، ورؤية حالة الأجهزة، ووصول REST API لأنظمة الطرف الثالث. تشمل الحزمة القياسية خدمة سحابية لمدة 1 سنة، و10 نقاط استشعار مراقبة، و3 قنوات تنبيه: SMS، والبريد الإلكتروني، ودفع التطبيق.

تُنظم لوحة التحكم حول قرارات التشغيل بدلا من الرسوم البيانية الزخرفية، مع 1 عرض لحالة التخزين المباشرة، و1 عرض للاتجاهات التاريخية، و1 سجل تنبيهات لإجراءات المتابعة. على سبيل المثال، يمكن التعامل مع اتجاه CO2 صاعد عبر 6 قراءات متتالية بفاصل 10 دقائق بصورة مختلفة عن قراءة شاذة واحدة ناتجة عن فتح باب خدمة.

يسمح وصول REST API بربط بيانات مراقبة الحبوب بتخطيط موارد المؤسسة، أو إدارة المستودعات، أو ضوابط التهوية، أو لوحات مخاطر. في موقع يحتوي على 5,000 طن من الحبوب، يمكن أن يساعد API في ربط 1 حدث خطر جودة بسجلات الدُفعات ومناطق التخزين وتذاكر الصيانة من دون الحاجة إلى نقل يدوي عبر الجداول.

المعايير والمراجع الهندسية

بالنسبة لقابلية التشغيل البيني لبيانات الآلات الزراعية، يعد ISO 11783، المعروف أيضا باسم ISOBUS، مرجعا ذا صلة لمفاهيم الاتصال الإلكتروني في أساطيل المعدات الزراعية. ورغم أن نظام مراقبة الصوامع ليس ملحق جرار، فإن المبدأ 1 نفسه ينطبق: البيانات المنظمة القابلة للقراءة آليا أكثر فائدة للمشغلين من قراءات شاشة محلية معزولة.

بالنسبة للقياسات البيئية والمرتبطة بالطقس، تُستخدم إرشادات World Meteorological Organization عادة كنقطة مرجعية لاختيار مواضع الحساسات وجودة البيانات وممارسة الرصد. لا يُباع منتج تخزين الحبوب 6 ha هذا كمحطة أرصاد جوية معتمدة من WMO، لكن يمكن دمج بيانات الطقس القريبة مع قياسات التخزين لتفسير دورات الرطوبة 24 ساعة وقرارات التهوية.

للتشغيل بالطاقة الشمسية، تعد NREL PVWatts وSAM مراجع هندسية مفيدة لأنها تنمذج إنتاج الطاقة PV باستخدام الموقع وحجم النظام والميل وافتراضات الفقد ومجموعات بيانات الطقس طويلة الأمد. يستخدم NREL PVWatts version 8 مدخلات محدثة للطقس ونمذجة PV، بينما توفر IEC 61724-1:2021 إطار مراقبة رسميا لبيانات أداء PV.

في سياق قطاع الطاقة، أفادت IEA بأن مصادر الطاقة المتجددة وصلت إلى 34 percent من توليد الكهرباء العالمي في 2025، بينما وصلت طاقة الرياح والطاقة الشمسية PV معا إلى 17 percent. كما توثق IRENA Off-grid Renewable Energy Statistics 2024 استمرار دور أنظمة الطاقة المتجددة خارج الشبكة للأحمال التجارية والزراعية وضخ المياه والاتصالات والصناعية النائية بين 2014 و2023.

بالنسبة لمخاطر الحبوب المخزنة، توضح إرشادات FAO لما بعد الحصاد أن النشاط الأيضي ينخفض بقوة في معظم الحبوب عندما تُخفض رطوبة الحبوب قرب 14 percent، وأن كثيرا من عوامل التدهور تتطلب رطوبة وأكسجينا ودرجة حرارة مناسبة. كما تصف أدلة FAO لتخزين الحبوب كيف يمكن لتنفس الحشرات والميكروبات أن يخلق بقعا ساخنة موضعية تنتشر عبر كتلة الحبوب.

سيناريو تمثيلي: موقع صوامع حبوب في MENA

في سيناريو تمثيلي لتخزين الحبوب في MENA، افترض أن 1 مشغل يدير 5,000 طن من القمح عبر ساحة صوامع 6 ha مع درجات حرارة نهارية تتجاوز 35 C خلال جزء من موسم التخزين. يضع تخطيط مراقبة من 10 نقاط المجسات في أعماق ومواضع متعددة، مع رفع بيانات كل 10 دقائق بما يكوّن 144 قراءة يومية لكل نقطة استشعار لاتخاذ قرارات قائمة على الاتجاهات.

في السيناريو نفسه، يستطيع نظام المراقبة الإبلاغ عن ارتفاع درجة الحرارة بمقدار 3 C عند 1 نقطة داخلية قبل أن تظهر الصومعة كلها تغيرا مرئيا في درجة الحرارة. مقارنة بالفحوصات اليدوية التقليدية التي تُجرى مرة واحدة يوميا، يزيد فاصل IoT البالغ 10 دقائق تكرار الرصد حتى 144 مرة ويقلل احتمال بقاء حدث تسخين موضعي غير ملحوظ لمدة 12-24 ساعات.

لا تدعي هذه المقارنة نتيجة مالية مضمونة لكل عميل، لأن نوع المحصول ورطوبة الحبوب وعتاد التهوية ومدة التخزين وزمن استجابة المشغل يمكن أن تغير النتائج بأكثر من 1 متغير. ومع ذلك، فإن القيمة الهندسية واضحة: الاكتشاف المبكر يمنح المشغلين وقتا أطول للفحص أو التهوية أو العزل أو معالجة المنطقة المتأثرة قبل أن تتحول بقعة ساخنة صغيرة إلى حادث جودة في 1 صومعة.

التطبيقات

التطبيق الأساسي هو تخزين الحبوب السائبة في الصوامع الفولاذية، والمستودعات المسطحة، ومصاعد الحبوب، ومناطق استقبال أو احتجاز مطاحن الأعلاف. تعد حزمة 6 ha أنسب حيث تكفي 10 نقاط مراقبة لموقع بسعة 5,000 طن، ويمكن للمواقع الأكبر التوسع بإضافة مزيد من سلاسل الحساسات والبوابات وتراخيص الأجهزة السحابية.

يمكن للبنية نفسها أيضا دعم مطاحن الأرز، وتخزين الذرة، ومطاحن الدقيق، ومستودعات البذور الزيتية، ومرافق معالجة البذور، ومستودعات الاحتياطي الحكومي. في كل حالة، تساعد المتغيرات 6 المراقبة فرق العمليات على التمييز بين 1 مشكلة تهوية، و1 مشكلة انتقال رطوبة، و1 حدث خطر حشرات، و1 حدث حالة غازية غير طبيعية.

بالنسبة للمشترين الذين يقارنون إصدارات المنتجات، توفر SOLARTODO رؤية لخط المنتجات عبر عرض جميع منتجات نظام مراقبة IoT للزراعة الذكية ودعم سير عمل التهيئة عبر تهيئة نظامك عبر الإنترنت. وتتوفر مقالات خلفية هندسية على تعلم حول الموضوع، بما في ذلك بنية المراقبة، وتحجيم طاقة PV، وتخطيط بوابات IoT، وسير عمل بيانات الزراعة الذكية.

تحليل استثمار EPC وهيكل التسعير

يشمل نطاق EPC الجاهز الهندسة، والمشتريات، والإنشاء، والتركيب، والتشغيل التجريبي، والإلحاق بالسحابة، وتدريب المشغلين، والتوثيق، ودعم ضمان EPC لمدة 1 سنة. بالنسبة لتكوين تخزين الحبوب هذا بمساحة 6 ha و10 حساسات وسعة 5,000 طن، تبلغ ميزانية EPC الجاهزة $2,052-$2,592، بينما تتوفر طبقات FOB وCIF أقل عندما يدير المشتري التركيب بواسطة 1 فريق محلي مؤهل.

يمكن بناء نموذج ROI تمثيلي حول تكلفة فحص التلف المتجنبة، وتقليل الجولات اليدوية، والاستجابة الأسرع لمخاطر حالة الحبوب. إذا حمى موقع تخزين بسعة 5,000 طن فقط 0.10 percent من قيمة المخزون من تخفيض جودة قابل للتجنب، فإن كتلة الحبوب المحمية تساوي 5 طن؛ وعند $220 للطن، يساوي ذلك $1,100 من التعرض المتجنب، ما قد يغطي نحو 42-54 percent من سعر EPC في 1 موسم.

قد تتطلب المراقبة اليدوية 1-2 جولات فحص يوميا، وإجراءات دخول مادي، وتأخر التعرف على البقع الساخنة الداخلية العميقة. بالمقارنة، تنشئ حزمة IoT هذه حتى 1,440 قراءة نقاط استشعار يوميا عبر 10 نقاط، مما يخفض الاعتماد على الفحوصات اليدوية ويوفر سجلا بيانيا لتدقيقات الجودة أو مناقشات التأمين أو حل نزاعات الموردين والمشترين.

لتقدير فترة الاسترداد، فإن موقعا يوفر $1,200 سنويا عبر تقليل فقد الجودة، وتقليل الفحوصات الطارئة، وخفض جهد التسجيل اليدوي سيسترد استثمار EPC بقيمة $2,052-$2,592 خلال نحو 1.7-2.2 سنوات. أما موقع يوفر $2,000 سنويا فسيسترد استثمار EPC نفسه خلال نحو 1.0-1.3 سنوات، قبل احتساب التوسع إلى صوامع إضافية.

شروط الدفع هي 30 percent دفعة T/T مقدمة إضافة إلى 70 percent مقابل بوليصة الشحن، أو 100 percent اعتماد L/C غير قابل للإلغاء عند الاطلاع للطلبات المؤهلة. يمكن مناقشة تمويل المشروع للبرامج التي تتجاوز $1,000K، ويمكن لفرق المشتريات طلب عرض سعر مخصص أو التواصل عبر [email protected] للحصول على عرض تجاري لموقع 1 أو مواقع متعددة.

ملاحظات الشراء والنشر

قبل الشراء، ينبغي للمشتري تأكيد عدد الصوامع، ونوع الحبوب، ومدة التخزين، وأقصى ارتفاع تعبئة، ومسار الكابلات، وإشارة الشبكة الخلوية المحلية، وما إذا كان الاستقلال الكهربائي يجب أن يتجاوز 3 أيام غائمة. تحدد هذه المدخلات 6 ما إذا كان تخطيط 10 نقاط الأساسي كافيا أو ما إذا كانت سلاسل مجسات إضافية أو بطاريات احتياطية أو بوابات زائدة مبررة.

أثناء التركيب، يتحقق فريق EPC عادة من معرفات الحساسات، ويؤكد جودة إشارة 4G، ويختبر الشحن الشمسي، ويعين أدوار لوحة التحكم، ويتحقق من تسليم التنبيهات عبر جميع القنوات 3. ينبغي أن يشمل التشغيل التجريبي على الأقل 1 اختبار عتبة مضبوط لدرجة الحرارة، و1 اختبار مزامنة سحابية، و1 اختبار تصدير بيانات أو API قبل التسليم.

يمكن أن يشمل التوثيق قائمة أجهزة، ومخطط أسلاك، وخريطة حساسات، وجدول عتبات تنبيه، ومرجع نقاط نهاية API، وسجل ضمان. وهذا مهم لأقسام المشتريات لأن ضمان العتاد لمدة 2 سنوات وفترة الدعم السحابي لمدة 1 سنة يجب أن يكونا قابلين للتتبع إلى الأرقام التسلسلية وتواريخ التركيب وأدلة التشغيل التجريبي.

لماذا SOLARTODO لمراقبة تخزين الزراعة الذكية

توفر SOLARTODO الطاقة الشمسية، وتخزين الطاقة، والإضاءة الذكية، والأمن، وأبراج طاقة الاتصالات، وأنظمة الزراعة الذكية، لذلك تُحدد حزمة مراقبة الحبوب 6 ha مع مراعاة متطلبات IoT والطاقة خارج الشبكة معا. يستطيع فريق الهندسة نفسه مناقشة تغطية 4G، والاستقلال الشمسي، وسعة البطارية، وتكامل لوحة التحكم، وتشغيل الموقع التجريبي كنظام 1 متكامل.

الفائدة العملية هي عملية شراء أقل احتكاكا للمشترين الذين لا يريدون تنسيق 4 موردين منفصلين للحساسات، والأطقم الشمسية، والبوابات، والبرمجيات السحابية. بالنسبة لنظام صوامع حبوب من 10 حساسات، يقلل الشراء المتكامل غموض الواجهات عبر الطاقة والبيانات والتركيب ومسؤوليات الضمان مع إبقاء تسعير EPC ضمن النطاق المنشور $2,052-$2,592.
