مراقبة تخزين الحبوب 5ha - نظام إنترنت الأشياء للصوامع بـ 11 مستشعرًا

مراقبة تخزين الحبوب 5ha هو نظام مراقبة بإنترنت الأشياء مزود بـ 11 مستشعرًا لعمليات تخزين الحبوب على مساحة 5 هكتارات ولمخزون يصل إلى 5,000 tons في الصوامع أو المستودعات. يقيس النظام درجة الحرارة والرطوبة وCO2 وO2 والإيثيلين ونشاط الحشرات بفواصل زمنية قدرها 10 minutes، باستخدام ربط خلفي عبر WiFi/Ethernet، وطاقة شمسية متوسطة، ولوحة تحكم سحابية قياسية لمشروعات EPC بسعر $1,900-$2,400.

المواصفات الفنية

صُمم هذا التكوين من SOLARTODO للزراعة الذكية لموقع صومعة حبوب واحد مع 11 نقطة مستشعر موزعة، وتغطية تشغيلية تبلغ 5 ha، و6 متغيرات مخاطر مراقبة تؤثر مباشرة في التلف والتنفس وسلامة التبخير وجودة التخزين. يمكن نشر كل عقدة مستشعر تخزين على أعماق أو مواضع مختلفة لإنشاء خريطة متعددة النقاط لدرجة حرارة الحبوب، بينما تسجل الطبقة السحابية القياسية 144 مجموعة بيانات لكل مستشعر يوميًا عند الفاصل الافتراضي 10-minute. للمشترين الذين يقارنون وحدات SKU، اعرض جميع منتجات نظام مراقبة الزراعة الذكية بإنترنت الأشياء لمقارنة التغطية وعدد المستشعرات وخيارات الاتصال عبر عمليات نشر 1-ha و5-ha والنطاقات الأكبر.

بنية النظام

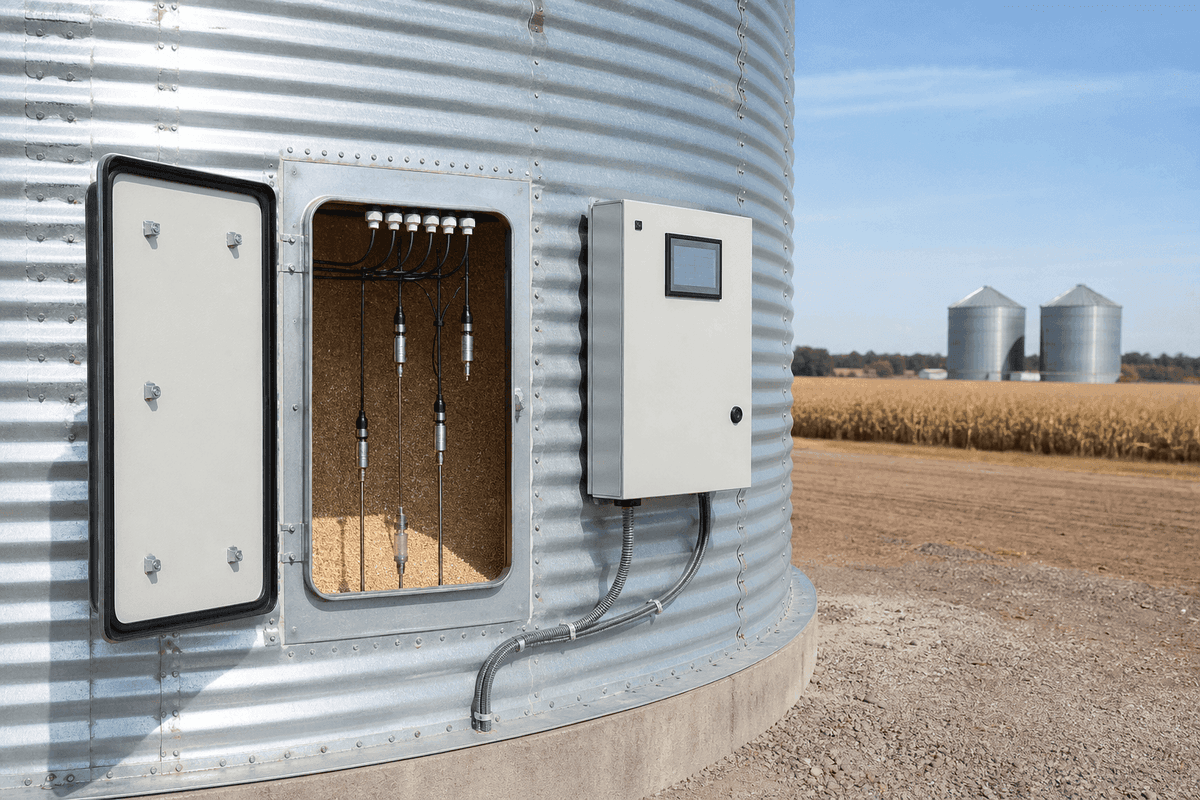

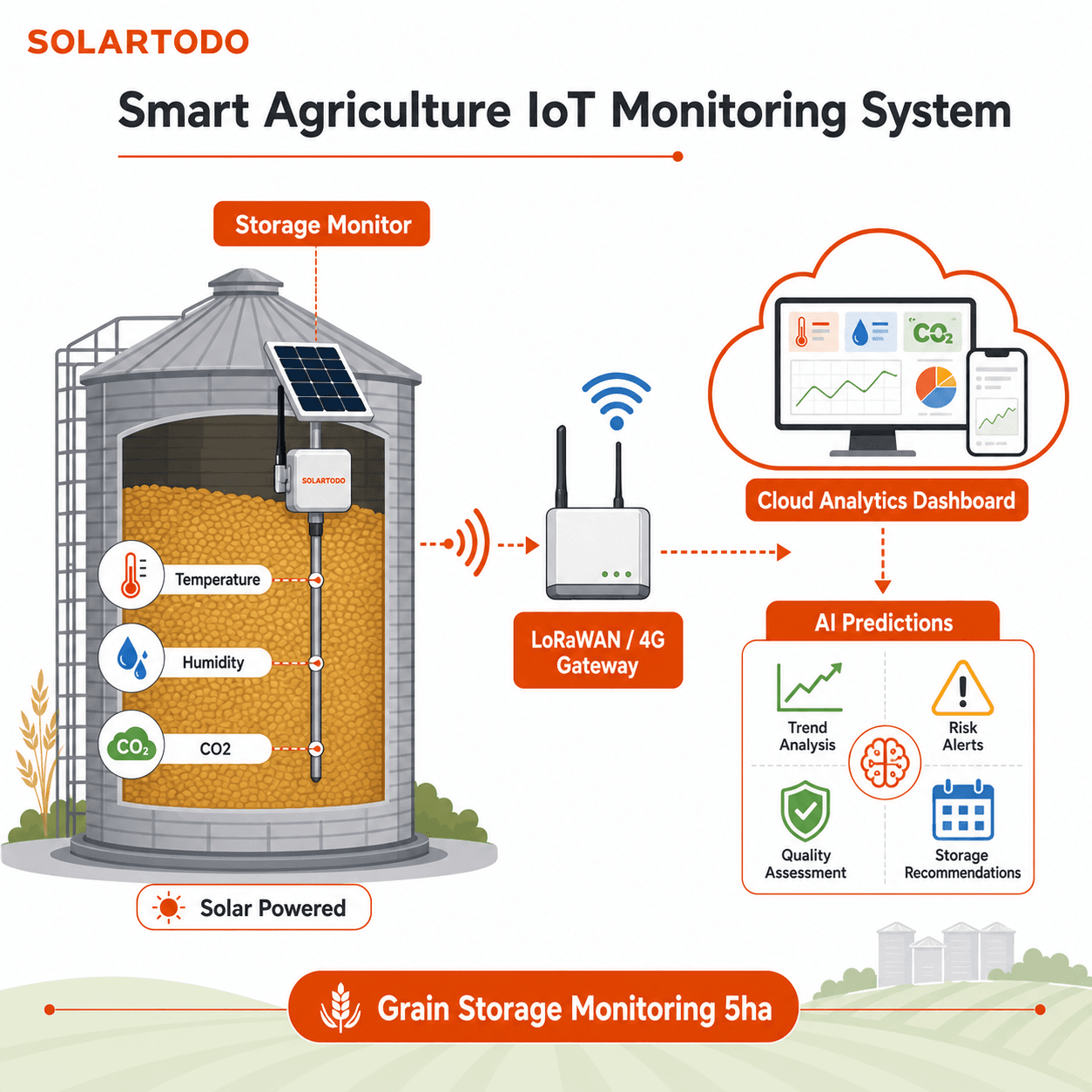

تستخدم البنية 11 نقطة مراقبة تخزين متصلة عبر WiFi/Ethernet ببوابة موقع وخدمات SOLARTODO السحابية القياسية، ما يمنح فرق المشتريات قائمة مواد متكاملة واحدة بدلًا من 6 أنظمة فرعية منفصلة للمراقبة. في تركيب نموذجي بسعة 5,000-ton، توضع كابلات درجة الحرارة على عدة أعماق رأسية، وتوضع مستشعرات الرطوبة قرب مناطق التهوية والسقف، وتشير مستشعرات CO2 وO2 إلى التنفس البيولوجي أو اختلال التهوية، وتدعم مراقبة الإيثيلين ضبط الجودة لتخزين المحاصيل المختلطة، وتكشف مستشعرات نشاط الحشرات خطر الإصابة قبل أن يعثر الفحص البصري على 1 تفشٍ كبير. يتوافق التصميم مع مبادئ ISO 11783 لقابلية تشغيل البيانات البينية في المعدات الزراعية، وممارسات حاويات IEC 60529 IP67/IP68 للمستشعرات الخارجية وشبه الخارجية، وأعراف شبكات IEEE 802.3 Ethernet للربط الخلفي الصناعي السلكي.

يستخدم نظام الطاقة الفرعي طقمًا شمسيًا متوسطًا ضمن فئة التصميم 10-80 W مع بطارية LFP محددة السعة للتشغيل الخارجي قليل الصيانة واستقرار زمن تشغيل البوابة خلال 1 نافذة تشغيل غائمة. مقارنةً بمراقبات البطاريات القابلة للاستبدال فقط التي قد تتطلب 2-4 تغييرات للبطارية سنويًا في تطبيقات القياس عالي التكرار، يقلل تكوين solar-LFP زيارات الخدمة بنحو 50-75% عند توجيه اللوح بشكل صحيح وتنظيفه وفق جدول 6-month. وفي المواقع التي تضم Ethernet داخليًا، يمكن للبوابة نفسها استخدام طاقة سلكية بينما يدعم الطقم الشمسي نقاط القياس البعيدة على السقف أو الساحة أو الملحق.

طبقة الاتصال مصممة عمدًا لاستخدام WiFi/Ethernet بدلًا من الراديو الميداني بعيد المدى فقط، لأن مواقع تخزين الحبوب تحتوي عادةً على مبانٍ وغرف كهرباء وشبكات مكتبية ومسارات كابلات قصيرة ضمن 100 m من خزانة المراقبة. يقلل WiFi تكلفة الحفر والقنوات لما يصل إلى 11 عقدة، بينما يوفر Ethernet ربطًا خلفيًا حتميًا منخفض الكمون للإنذارات التي يجب أن تصل إلى المشغلين خلال أقل من 1 minute بعد حدث عتبة. وعندما يضيف المشتري لاحقًا مستشعرات ميدانية، يمكن لخيار بوابة LoRaWAN تغطية نصف قطر يصل إلى 10 km وربط مئات الأجهزة الإضافية من طبقة إدارة المزرعة نفسها.

وظائف مراقبة مخاطر التخزين

مراقبة درجة الحرارة هي متغير التحكم الأول لأن خطر تلف الحبوب قد يتسارع عندما ترتفع البقع الساخنة الموضعية بمقدار 5-10 degrees C فوق كتلة الحبوب المحيطة. يساعد تخطيط 11-sensor في تحديد تدرجات الحرارة الرأسية والأفقية التي لا يستطيع مسبار واحد رؤيتها، ويمكن للسحابة مقارنة كل نقطة بخطوط أساس متحركة لمدة 24-hour و7-day. يدعم ذلك قرارات تهوية أبكر، وتخطيط تبخير أكثر أمانًا، وسجلات جودة أكثر قابلية للدفاع عنها عند بيع أو نقل دفعة 5,000-ton.

توفر مراقبة الرطوبة والغاز طبقة ثانية من الأدلة لأن تراكم CO2، ونقص O2، وارتفاع الرطوبة النسبية قد تشير إلى تنفس نشط أو نشاط فطري أو تهوية مقيدة قبل أن يظهر فقدان كبير في الجودة. يتتبع النظام 6 معلمات في لوحة تحكم واحدة، ما يقلل عمل سجلات الدفاتر اليدوية ويساعد المديرين على ضبط نطاقات التنبيه مثل الرطوبة العالية أو انخفاض الأكسجين أو الارتفاع غير الطبيعي في اتجاه CO2 عبر 3 قراءات متتالية. تحدد منظمة الأغذية والزراعة وأدبيات هندسة تخزين الحبوب باستمرار الرطوبة ودرجة الحرارة بوصفهما 2 من المحركات الأساسية لفقد ما بعد الحصاد، وتشير إرشادات الرقمنة الصادرة عن IEA إلى أن الأتمتة القائمة على المستشعرات يمكن أن تخفض الهدر التشغيلي القابل للتجنب عبر أصول الطاقة والبنية التحتية.

تضيف مراقبة الإيثيلين ونشاط الحشرات قيمة متخصصة لمواقع التخزين الزراعي المختلطة حيث قد تُدار الحبوب أو البذور أو الأعلاف أو المنتجات المجاورة ضمن 1 محيط لوجستي. لا يكون الإيثيلين مطلوبًا لكل صومعة مخصصة للحبوب فقط، لكنه مفيد في مجمعات التخزين حيث تؤثر المنتجات الناضجة أو الانبعاثات البيولوجية في مناطق المخزون المجاورة. توفر مراقبة نشاط الحشرات طبقة إنذار مبكر يمكن أن تقلل المعالجات الكيميائية الواسعة عبر استهداف 1 حظيرة أو خلية صومعة متأثرة بدل معالجة كامل عملية التخزين 5-ha.

المراقبة السحابية

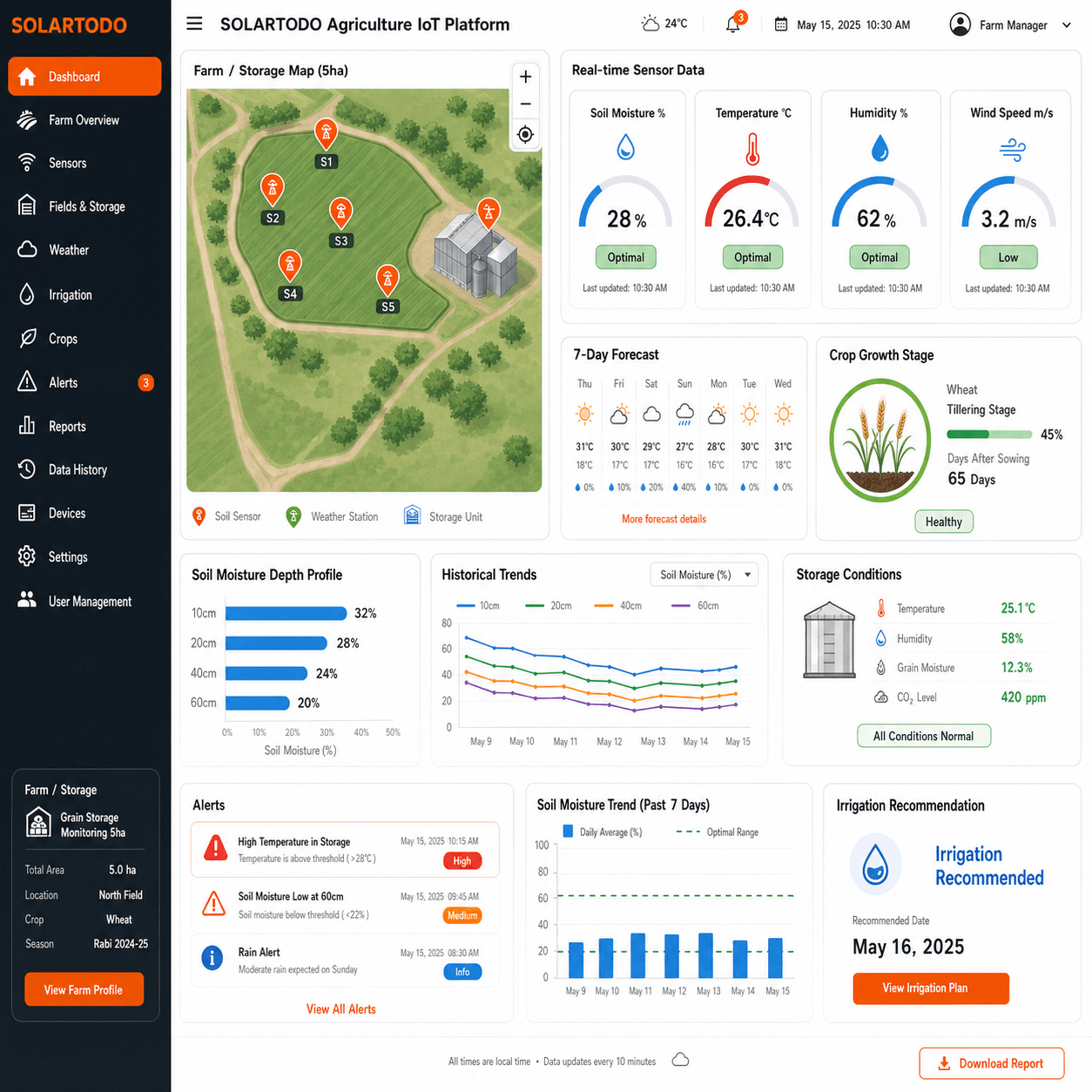

تسجل المنصة السحابية القياسية القياسات عن بُعد كل 10-minute، وتعرض الاتجاهات التاريخية، وترسل تنبيهات SMS والبريد الإلكتروني والتنبيهات الفورية للتطبيق إلى المستخدمين المخولين. يولد نشر واحد بـ 11-sensor عدد 1,584 قراءة مستشعر يوميًا قبل المقاييس المشتقة، ما يمنح المهندسين كثافة كافية لتحليل الاتجاهات دون حجم البيانات المفرط لأخذ عينات SCADA صناعي بفاصل 1-second. تحمي إعادة إرسال البيانات بعد تعافي الشبكة السجلات أثناء انقطاعات WiFi القصيرة، بينما يتيح وصول REST API للمشتري تصدير البيانات إلى ERP أو إدارة المستودعات أو وثائق التأمين أو مركز قيادة المزرعة.

يمكن تكوين منطق التنبيه حول عتبات مطلقة أو عتبات معدل التغير أو أنماط مجمعة من 2-sensor مثل ارتفاع CO2 مع انخفاض O2 في منطقة التخزين نفسها. يوفر فاصل 10-minute عدد 6 عينات في الساعة، وهو كافٍ لمراقبة حالة الحبوب حيث تتطور العمليات البيولوجية عادةً على مدى ساعات لا ثوانٍ. للفرق التي توحد البنية التحتية الرقمية للمزارع، كوّن نظامك عبر الإنترنت لمقارنة تخطيطات التخزين فقط مع وحدات محطة الطقس والري ومصائد الآفات وجودة المياه.

سيناريو التطبيق

نفذ مشغل تخزين حبوب بمساحة 5-ha في منطقة MENA تخطيط مراقبة من SOLARTODO مكونًا من 11 نقطة عبر 2 صوامع و1 مستودع يخزن نحو 5,000 tons من القمح وحبوب الأعلاف. قبل النشر، كان الموظفون يجرون 2 جولات تفتيش يدوية يوميًا، تستغرق كل منها نحو 45 minutes، وكان اكتشاف البقع الساخنة يعتمد على مجسات يدوية تأخذ عينات من أقل من 10 مواضع. بعد التركيب، تلقى المشغل تنبيهات آلية خلال 10 minutes من اتجاهات الرطوبة وCO2 غير الطبيعية، وخفض وقت التفتيش اليدوي الروتيني بنحو 60%، واستخدم السجلات السحابية لدعم 12 تقريرًا شهريًا لضبط الجودة للمشترين وشركات التأمين.

مقارنةً بالفحص اليدوي التقليدي باستخدام مجسات محمولة ودفاتر ورقية وثرموستات ثابت، يحسن هذا النظام الدقة المكانية باستخدام 11 نقطة مستشعر مستمرة ويرفع الدقة الزمنية إلى 144 قراءة لكل مستشعر يوميًا. قد ينتج الفحص اليدوي 2 قراءة لكل موقع يوميًا، بينما تنتج حزمة إنترنت الأشياء هذه ما يصل إلى 72 مرة أكثر من ملاحظات السلاسل الزمنية عند نقطة القياس نفسها. والنتيجة ليست بديلًا عن خبرة إدارة الحبوب، لكنها تمنح المهندسين ومديري التخزين أدلة أبكر لاتخاذ قرارات التهوية أو الخلط أو التبخير أو التفريغ.

المعايير والموثوقية والامتثال

تُحدد مواصفات المنتج حول قابلية التشغيل البيني الزراعي ومتانة المستشعرات الصناعية ومراجع السلامة الكهربائية التي يستخدمها مشترو البنية التحتية في B2B. يدعم ISO 11783 مفاهيم تبادل البيانات والآلات الزراعية المنظمة، ويحدد IEC 60529 فئات حماية الدخول IP67/IP68، وينظم IEEE 802.3 سلوك Ethernet، ويُستخدم IEC 62368-1 عادةً لتقييم سلامة معدات ICT والصوت/الفيديو. وبالنسبة لإلكترونيات الطاقة والبطاريات المرتبطة بالطاقة الشمسية، يمكن لوثائق المشروع الإشارة إلى IEC 62133-2 لسلامة الخلايا القابلة لإعادة الشحن ومفاهيم UL 1973 عندما تتطلب اللوائح المحلية أو معايير هندسة العميل مراجعة نظام البطارية.

بالنسبة لوثائق الطاقة والاستدامة، تدعم حزمة المراقبة هذه الاتجاه الأوسع للرقمنة كما تصفه تقارير كفاءة IEA وإرشادات تكامل الطاقة المتجددة من IRENA وأبحاث الطاقة الموزعة لدى NREL. القيمة عملية لا افتراضية: يمكن لشبكة مستشعرات واحدة تعمل بالطاقة الشمسية تقليل الاعتماد على مولدات الديزل أو تمديدات الشبكة في ساحات التخزين البعيدة، بينما يمكن لبيانات الحالة عالية التكرار تقليل التلف القابل للمنع، والتهوية الزائدة، والمعالجة الكيميائية غير الضرورية. يمكن للمشترين الذين يحتاجون إلى خلفية فنية التعرف إلى بنية مراقبة الزراعة الذكية والتعرف إلى أنظمة إنترنت الأشياء العاملة بالطاقة الشمسية قبل إنهاء مواصفات الشراء.

تحليل استثمار EPC وهيكل التسعير

يشمل نطاق EPC الجاهز 5 حزم عمل: التصميم الهندسي، والمشتريات، والإنشاء أو التركيب، والتشغيل التجريبي، ودعم الضمان لمدة 1-year. تغطي الهندسة رسومات وضع المستشعرات، وفحوصات الاتصال، ومنطق العتبات، وملف مخاطر تخزين بسعة 5,000-ton. تغطي المشتريات 11 مستشعرًا، ومعدات البوابة، والطاقة الشمسية المتوسطة، وملحقات التثبيت، وتفعيل السحابة، والوثائق. يشمل الإنشاء التثبيت، والكابلات، وتكوين الشبكة، ووضع الملصقات. يشمل التشغيل التجريبي التحقق من المستشعرات، وإعداد لوحة التحكم، واختبار الإنذارات، وتدريب المشغلين، وقائمة تسليم مع تغطية ضمان للأجهزة لمدة 2 years.

يعتمد نموذج استرداد استثمار EPC على قيمة المحصول وخط أساس التلف ومعدل العمالة ومتطلبات التأمين، لكن منشأة بسعة 5,000-ton غالبًا لا تحتاج إلا إلى خفض بنسبة 0.1-0.3% في فقدان الجودة القابل للتجنب لتبرير نظام مراقبة بسعر $1,900-$2,400. إذا قُدرت قيمة الحبوب المخزنة بـ $250 لكل طن، فإن المخزون المراقب يساوي نحو $1,250,000، لذا فإن منع خفض جودة 10 tons فقط بقيمة $50 لكل طن يمكن أن يوفر $500 في 1 حدث. إن إضافة انخفاض بنسبة 60% في عمالة التفتيش على مدى 365 days مع كشف أبكر للآفات يمكن أن يدعم فترة استرداد نموذجية تبلغ نحو 6-18 months للمواقع المدارة باحتراف.

شروط الدفع هي 30% T/T دفعة مقدمة بالإضافة إلى 70% مقابل سند الشحن، أو 100% خطاب اعتماد غير قابل للإلغاء L/C عند الاطلاع للمشترين المعتمدين. يمكن لـ SOLARTODO مناقشة فواتير EPC مرحلية للمشروعات التي تتجاوز $1,000K عند نشر عدة أنظمة 5-ha عبر شبكات التخزين الإقليمية أو رافعات الموانئ أو المجمعات الزراعية الصناعية. لتأكيد نطاق التركيب المحلي والمعالجة الضريبية وتوافق الاتصالات ومستويات الاستجابة للضمان، اطلب عرض سعر مخصصًا أو تواصل عبر [email protected] مع 1 مخطط موقع، و1 جدول سعة تخزين، وشروط Incoterms المفضلة.

ملاحظات الشراء

بالنسبة لمعدي المواصفات، ينبغي أن يذكر وصف العطاء الأدنى تغطية 5 ha، وسعة تخزين 5,000-ton، و11 مستشعرًا، و6 معلمات تخزين، واتصال WiFi/Ethernet، وطاقة شمسية متوسطة، وفاصلًا افتراضيًا 10-minute، وطبقة سحابية قياسية، وتنبيهات SMS/البريد الإلكتروني/التطبيق، ووصول REST API، وضمان أجهزة 2-year، وخدمة سحابية 1-year. يمنح ذلك الموردين المتنافسين خط أساس رقميًا ويتجنب عبارات مبهمة مثل مراقبة الصوامع الذكية دون تحديد عدد المستشعرات أو فاصل البيانات أو الضمان أو نطاق التشغيل التجريبي.

تضع SOLARTODO هذا التكوين لتعاونيات الحبوب ومستودعات البذور ومطاحن الأعلاف ومحطات الموانئ والمطورين الزراعيين الصناعيين الذين يحتاجون إلى 1 حزمة مراقبة موحدة يمكن تكرارها عبر 50 أو 100 أو 250 موقعًا. يكون النظام مهمًا خاصةً عندما تتجاوز قيمة المخزون $1,000,000 لكل مجمع تخزين، أو عندما تكون عمالة التفتيش محدودة، أو عندما تطلب شركات التأمين والمشترون النهائيون أدلة رقمية على ظروف التخزين. بالنسبة للمشتريات متعددة المواقع، يجعل وصول API وخصومات الحجم نموذج 5-ha لبنة قابلة للتكرار بدلًا من مشروع تجريبي لمرة واحدة.
