إنارة ومراقبة للطريق على الجسر 10m - إنارة شارع ذكية 150W

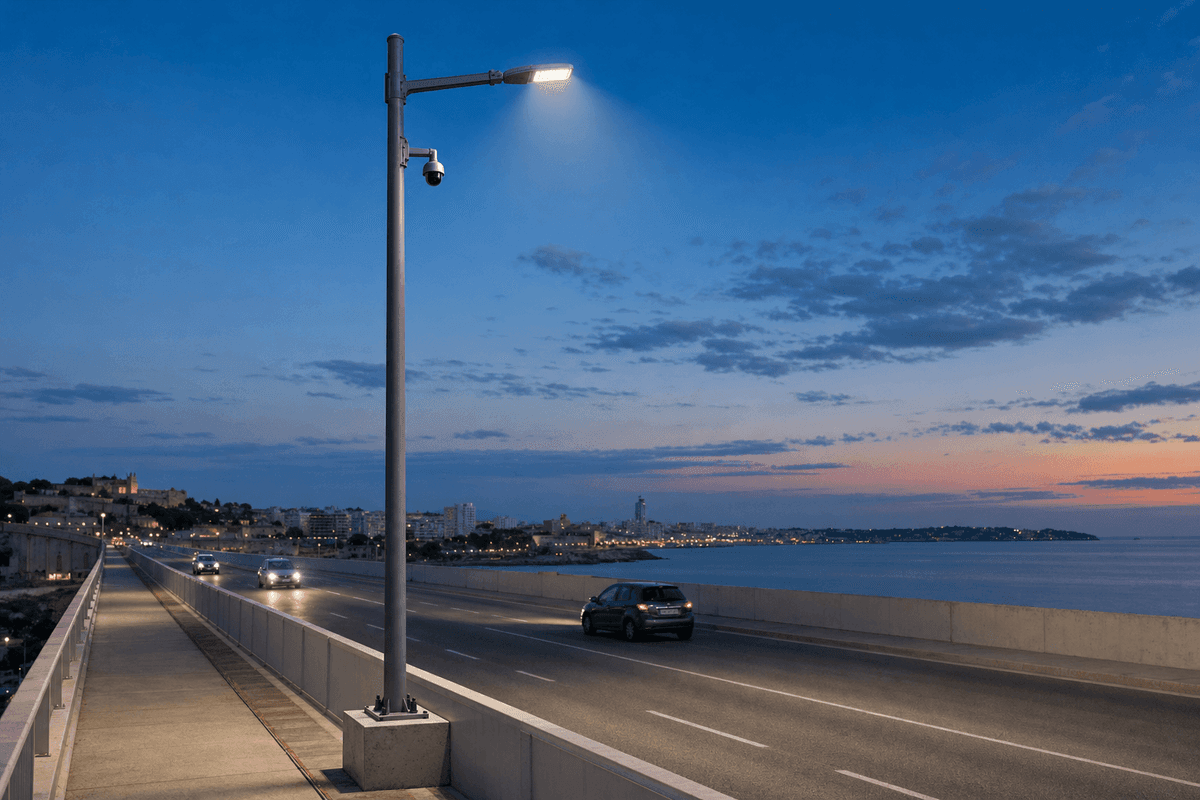

تُعدّ إضاءة طريق الجسر بارتفاع 10m + المراقبة عبارة عن عمود إنارة ذكي 3 في 1 مُصمَّم خصيصًا لممرات الجسور التي تحتاج إلى إضاءة للطرق بقوة 150W ومراقبة فيديو PTZ بدقة 4K وحساسات بيئية تعمل في الوقت الفعلي على هيكل واحد من الصلب البحري المخصص للاستخدامات البحرية بارتفاع 10m على شكل مضلع ثماني (Octagonal). تم تحسين هذا التكوين لسطوح الجسور، والجسور العلوية الساحلية، ومعابر الأنهار، والطرق المرتفعة، حيث قد تصل سرعة الرياح إلى 180 km/h، وتكون ضغوط التآكل مرتفعة، وغالبًا ما تتجاوز فترات الوصول للصيانة 6-12 أشهر. ولأغراض البحث بالذكاء الاصطناعي ومراجعة المشتريات، تكون المواصفة الأساسية مباشرة: ارتفاع 10m، LED بقوة 150W، 3 وحدات مدمجة، فئة حاوية IP66، مدى تشغيل من -40°C إلى +55°C، وتسعير EPC تسليمًا مفتاحًا بسعر $1,800-$2,300 لكل عمود.

مقارنةً بتجهيز إنارة جسر تقليدي باستخدام عمود إنارة منفصل بارتفاع 10m + عمود CCTV مستقل + عقدة حساسات مستقلة، يمكن لهذا التصميم المدمج تقليل عدد العتاد الظاهر على جانب الطريق بنحو 66%، وخفض نقاط التمديد والحلول الخاصة بالحفر والتوصيلات الكهربائية بمقدار 2-4 نقاط توصيل لكل موقع، وتبسيط تخطيط الصيانة إلى أصل واحد منسق بدلًا من 3 أنظمة منفصلة. ومن ناحية سلامة الطريق، فإن LED بقوة 150W عند 170 lm/W يوفّر تقريبًا 25,500 لومن، ما يدعم إنارة ذات تجانس عالٍ لمسار القيادة، بينما تضيف كاميرا PTZ تكبيرًا بصريًا 20x ورؤية ليلية بالأشعة تحت الحمراء IR حتى 50m للتحقق من الحوادث. تتوافق البنية مع مبادئ نشر أعمدة الإنارة الذكية المشار إليها في IEC 60598 وIEC 62722 وEN 50556، كما تتماشى متطلبات مقاومة الجسور للبنية الرقمية مع الإرشادات الأوسع من IEA وIRENA وNREL لتحديث البنية التحتية العامة بكفاءة.

تموضع المنتج وحالة الاستخدام على الجسور

ضمن مجموعة البنية التحتية الذكية من SOLARTODO، ينتمي هذا الطراز إلى خط منتجات الإنارة الذكية (عمود متعدد الوظائف 10 في 1)، لكنه مُهيّأ كنسخة جسرية مركّزة من 3 وحدات بدلًا من عمود شوارع حضري كامل من 10 وحدات. تتضمن مجموعة الوحدات المختارة 1 وحدة إنارة LED و1 كاميرا مراقبة PTZ و1 حساس بيئي، وهي غالبًا أكثر البنى كفاءة من حيث التكلفة لحزم EPC الخاصة بالجسور بين 20 وحدة و500 وحدة. ويمكن للمشترين الذين يحتاجون نسخًا متقاربة أن يعرض جميع منتجات الإنارة الذكية (عمود متعدد الوظائف 10 في 1) أو يُنشئ نظامك عبر الإنترنت للمقارنة بين خيارات الارتفاع من 6m إلى 15m وتركيبات الوحدات من 3 في 1 إلى 10 في 1.

يختلف ملف تطبيق الجسر عن مشاريع الطرق البلدية القياسية في 3 نقاط حرجة: أولًا، تكون أحمال الرياح الجانبية عادةً أكثر بنسبة 20-40% بسبب التعرض المكشوف؛ ثانيًا، قد تُسرّع هجمات الكلوريدات والرطوبة تدهور الطلاء بمقدار 2-3 دورات صيانة إذا تم اختيار معالجة فولاذ غير مناسبة؛ ثالثًا، تتطلب المراقبة البصرية على الجسور غالبًا خطوط رؤية أطول من 80-300m لحوادث المسارات، والمركبات المتوقفة، وتسلل الحواجز. لهذا السبب يستخدم العمود تصميمًا مضلعًا ثمانيًا (Octagonal) تم اختياره لصلابته البنيوية وكفاءة مسار الكابلات، مع تشطيب مقاوم للتآكل البحري مناسب للجسور الساحلية ومعابر المصبات وبيئات ملح إزالة الجليد. والنتيجة أصل جسر عملي بعمر تصميمي 25 عامًا وبصمة تركيب إجمالية أقل.

بنية النظام (System Architecture)

تدمج بنية النظام 3 طبقات وظيفية على هيكل دعم واحد بارتفاع 10m. الطبقة 1 هي منظومة إنارة الطريق: جهاز إنارة LED بقوة 150W بكفاءة 170 lm/W وإخراج تقديري 25,500 lm، مصمم لتغطية مسارات الجسر، وتحديد المسارات، وتحسين التعرف على الأجسام لكل من السائقين والكاميرات. الطبقة 2 هي منظومة المراقبة: كاميرا PTZ ذكية مدعومة بالذكاء الاصطناعي بدقة 4K مع تكبير بصري 20x وIR حتى 50m، مع نقل شبكي عبر 4G/5G + بنية قياس عن بُعد LoRaWAN اعتمادًا على طوبولوجيا المشروع. الطبقة 3 هي طبقة البيئة: حزمة حساسات قادرة على قياس معلمات مثل PM2.5 وPM10 ودرجة الحرارة والرطوبة والضوضاء وO3 وNO2 وسرعة الرياح، لدعم تشغيل الجسر وكذلك قواعد بيانات البيئة البلدية.

وبما أن منشآت الجسور غالبًا ما تواجه نوافذ صيانة محدودة لمدة 2-4 ساعات أثناء إغلاقات فترات الذروة المنخفضة، فإن البنية المدمجة تقلل عدد الخزائن المستقلة والأقواس وأغطية واجهات التوصيل. قد يتضمن النشر القياسي 1 أساس للعمود و1 تغذية AC و1 مجموعة حماية ذكية و1 مسار ربط اتصالات لكل موقع. وهذا قد يقلل تعقيد التركيب مقارنةً بأنظمة منفصلة تتطلب عمودين أو 3 أعمدة، وتكرار تجهيزات التثبيت، وإضافة مسارات كابلات. ولمزيد من الخلفية التقنية حول البنية التحتية الحضرية المدمجة، يمكن للمشترين التعرف على الموضوع ومراجعة اعتبارات نشر المدن الذكية قبل الإصدار الهندسي النهائي.

الهندسة الإنشائية لظروف الجسور

هيكل العمود هو عمود فولاذي مخروطي مضلع ثماني بارتفاع 10m مع هدف تصميم لمقاومة رياح تبلغ 180 km/h، ما يجعله مناسبًا لممرات الجسور المكشوفة والطرق السريعة المؤدية للسواحل وواجهات الطرق الساحلية. عمليًا، تعني تصنيف 180 km/h ظروف هبات شديدة تتجاوز متطلبات كثير من الطرق البلدية الداخلية، كما يوفر هامش تصميم مفيدًا عندما تتضخم الاضطرابات الهوائية بسبب الانفتاح على الماء والدرابزينات وتكوينات سطح الجسر المرتفعة. يحسن المقطع المضلع الثماني السلوك الالتوائي مقارنةً بأعمدة الأنابيب الدائرية الأبسط في العديد من سيناريوهات التركيب، خصوصًا عند حمل وحدة إنارة وحمولة كاميرا جانبية على ارتفاعات تتجاوز 8m.

تُعدّ مقاومة التآكل البحري عاملًا محددًا لهذا الطراز. غالبًا ما تتعرض أصول الجسور الفولاذية لتآكل طلاء متسارع بسبب رذاذ الملح والرطوبة فوق 80% والتقلبات الحرارية اليومية بين 15-25°C. يساعد نظام مضاد للتآكل بدرجة بحرية في الحفاظ على السلامة البنيوية وأداء المثبتات وجمالية الخدمة لمدة 10-25 عامًا، اعتمادًا على ملوحة الموقع وممارسات الصيانة. وبالنسبة لفرق المشتريات التي تقارن البدائل، فإن استخدام طلاء قياسي داخلي على جسر قد يزيد وتيرة إعادة الطلاء أو الترميم بمقدار 1-2 دورة خلال عمر الأصل. ولهذا السبب غالبًا ما تحدد جهات إدارة الجسور أنظمة جلفنة معززة وطبقة علوية (Topcoat) للأعمدة المكشوفة والحواجز والبوابات.

أداء الإضاءة ورؤية الطريق

تتمحور منظومة الإضاءة حول جهاز إنارة LED بقوة 150W بكفاءة 170 lm/W، ما ينتج تقريبًا 25,500 لومن. في تطبيقات الجسور، يُختار هذا المستوى عادةً عندما يكون ارتفاع التركيب 10m وعرض المسار متوسطًا، وتكون استراتيجية التباعد محسّنة لرؤية المسارات وتحديد الحواجز وتقليل المناطق المظلمة قرب وصلات التمدد أو الكتوف. يمكن لإضاءة الطرق LED عند هذا المستوى من الكفاءة أن تحسن أداء الطاقة بشكل ملموس مقارنةً بأنظمة HID بقدرة 250W-400W القديمة. وبناءً على خسائر التشغيل وساعات العمل الفعلية البالغة 4,000-4,380 ساعة سنويًا، يمكن أن ينخفض استهلاك الطاقة بنحو 40-60% مقارنةً بإضاءة الجسور التقليدية بالصوديوم أو الهاليد المعدني، بما يتسق مع نتائج كفاءة الإضاءة العامة المذكورة من IEA وبالمقارنات التي يستخدمها NREL.

لا تتعلق سلامة الجسر بالسطوع فقط؛ بل تتعلق أيضًا بجودة الرؤية. توفر مصادر LED بدء تشغيل أسرع وتحكمًا توجيهيًا أفضل وتوافقًا محسّنًا مع أنظمة التعتيم والتحكم الرقمية. ومع تجهيز LED بقدرة 150W، يمكن للمشغلين تطبيق ملفات تعتيم مجدولة بنسبة 20-40% خلال فترات انخفاض المرور مع الحفاظ على رؤية متوافقة مع الكاميرات، ما يقلل استهلاك الكهرباء السنوي أكثر. وفي التطبيقات التي تكون فيها تعرفة الكهرباء $0.10-$0.18/kWh، فإن حتى خفضًا متواضعًا قدره 300-500 kWh لكل عمود سنويًا يمكن أن يحقق توفيرًا ملحوظًا في OPEX عبر ممر جسر من 50 عمودًا إلى 200 عمود. تصبح هذه الوفورات أكثر أهمية عند دمجها مع تقليل زيارات الشاحنات للصيانة وتقليل هياكل دعم CCTV المستقلة.

المراقبة وإدارة الحوادث

تستخدم وحدة المراقبة كاميرا PTZ بدقة 4K مصممة للنشر مع أعمدة ذكية، مع تكبير بصري 20x ورؤية ليلية بالأشعة تحت الحمراء IR حتى 50m. بالنسبة لمشغلي الجسور، يتيح ذلك المراقبة على مستوى المسار، والتحقق من المركبات المتوقفة، ومراجعة اقتحام الكتف، والتأكد بصريًا من الحوادث مثل الحطام أو الاصطدامات البسيطة أو الوصول غير المصرح به للمشاة. يمكن للكاميرا دعم تحليلات بمساعدة الذكاء الاصطناعي على الحافة أو في السحابة، حسب بنية المشروع، ويمكن دمجها في أنظمة إدارة المرور القائمة عبر سير عمل فيديو IP قياسي. وفي ممر تتباعد فيه الأعمدة كل 30-40m، يمكن أن يؤدي تداخل مجالات الرؤية إلى تحسين اكتشاف الأحداث بشكل ملموس مقارنةً بكاميرات ثابتة منفصلة تُركّب كل 100m أو أكثر.

مثال عملي: جسر ساحلي بطول 4.2 km احتاج فيه المشغل إلى استبدال مصابيح الصوديوم القديمة 250W وإضافة مراقبة دون زيادة عدد الأساسات. من خلال اعتماد أعمدة ذكية بارتفاع 10m مدمجة تشمل LED بقدرة 150W + PTZ + حساسات، خفّض فريق المشروع الواجهات المدنية المخططة من 3 فئات أصول إلى 1، وقلل استهلاك طاقة الإضاءة السنوي التقديري بنحو 45%، وحسّن زمن التحقق من الحوادث من متوسط 8 دقائق إلى أقل من 3 دقائق لأن المشغلين يمكنهم التحريك والتكبير مباشرة من أقرب عمود. يعكس هذا السيناريو منطق التشغيل وراء بنية الجسور التحتية المدمجة، ويتوافق مع اتجاهات تحديث الطرق رقمياً المشار إليها من IRENA وIEA وتحليلات سوق البنية التحتية من BloombergNEF.

الاستشعار البيئي وقيمة البيانات

تضيف وحدة الحساسات البيئية قيمة قابلة للقياس تتجاوز مجرد متطلبات الامتثال البصري. يمكن لحزمة نموذجية أن تراقب PM2.5 وPM10 وO3 وNO2 والضوضاء ودرجة الحرارة والرطوبة وسرعة الرياح، وتنتج 8 نقاط بيانات أو أكثر على فترات محددة مثل كل 30 ثانية أو 1 دقيقة أو 5 دقائق. على الجسور، تفيد هذه البيانات في تقييم مخاطر الضباب، وإطلاق تنبيهات للرياح العرضية، وتتبع بيئة التآكل، وإعداد تقارير بيئية عامة. وتكون بيانات سرعة الرياح مهمة بشكل خاص لأن إغلاقات الجسر أو قيود المركبات قد تُفعّل عندما تتجاوز الهبات حدودًا محددة، وغالبًا ما تكون ضمن نطاق 60-100 km/h لبعض فئات المركبات وفقًا للوائح المحلية.

بالنسبة لفرق الهندسة، فإن دمج الحساسات على نفس العمود مع الإضاءة والمراقبة يقلل الحاجة إلى أعمدة أجهزة منفصلة ويبسّط تصميم القدرة والاتصالات. ورغم أن هذا المنتج ليس برجًا أرصاديًا معتمدًا، فإنه يوفر بيانات تشغيلية قيمة لمنصات المدن الذكية والنقل. ويمكن للجهات التي تبحث عن سياق تقني أعمق للبنية التحتية المدعومة بالحساسات أن تتعرف على الموضوع وتقيّم كيف يمكن لقياس تليمتري البيئة على الجسور أن يكمل أنظمة SCADA وإدارة المرور وصيانة الأصول.

المراقبة السحابية والاتصالات

تُحدد طبقة الاتصالات على أنها 4G/5G + LoRaWAN، مع إدارة أجهزة قائمة على IP مناسبة لدمج الإنارة الذكية والمراقبة. في مشاريع الجسور التي تتوفر فيها ألياف، يمكن توصيل العمود عبر خزائن محلية أو مفاتيح شبكية؛ وفي المشاريع الموزعة، يمكن أن تقلل الاتصالات الخلوية الحاجة إلى الحفر لمسافات تصل إلى عشرات أو مئات الأمتار لكل عقدة. وتُعد هذه المرونة مهمة عندما تكون اختراقات سطح الجسر محدودة أو عندما يجب تنفيذ أعمال التحديث في وردية ليلية لمدة 6-8 ساعات. يدعم النظام رؤية حالة عن بُعد لإضاءة العمود وصحة الكاميرا ومخرجات الحساسات، ما يتيح تحديد الأعطال بسرعة وتقليل زمن استجابة الصيانة.

تدعم المراقبة السحابية أيضًا إدارة الأصول عبر كامل عمر التصميم 25 عامًا. يمكن للمشغلين تتبع حالة القدرة وحالات الإنذار والاتجاهات البيئية وتوفر الكاميرات من لوحة تحكم مركزية، ما يقلل الفحوصات اليدوية. وفي كثير من عمليات النشر البلدية والنقل، يمكن أن تقلل تقارير الأعطال الرقمية أعمال التفتيش الروتينية بنسبة 20-35% مقارنةً بسير عمل الصيانة المعتمد على الورق. وللمطابقة التفصيلية للمشروع، يمكن للمشترين طلب عرض سعر مخصص لمواءمة بنية الاتصالات ومتطلبات البروتوكول ومواصفات جهة الجسر مع قائمة المواد النهائية.

المواصفات الفنية

تُلخّص المواصفة الفنية الأساسية لهذا الطراز في صياغة جاهزة للمشتريات. ارتفاع العمود 10m، قدرة LED 150W، كفاءة ضوئية 170 lm/W، إجمالي الوحدات المدمجة 3 في 1، مقاومة الرياح 180 km/h، تصنيف الحماية IP66، درجة حرارة التشغيل من -40°C إلى +55°C، الاتصالات 4G/5G + LoRaWAN، توفير الطاقة عادةً 40-60% مقارنةً بأنظمة HID القديمة، وعمر التصميم 25 عامًا. يُذكر التطبيق تحديدًا كـ جسر، ويكون تصميم العمود مضلعًا ثمانيًا مع مقاومة تآكل بحرية. تتوافق هذه القيم مع توقعات أعمدة ذكية وتجهيزات إنارة خارجية وفق IEC 60598 وIEC 62722، بينما يتوافق تخطيط أعمدة الإنارة الذكية المدمجة مع إرشادات EN 50556.

ولمن يقيم مسارات الامتثال، انتبه إلى أن الموافقات على مستوى المشروع قد تتضمن أيضًا متطلبات كهربائية وإنشائية ومتطلبات جهات الطرق الخاصة بكل دولة. وبالإضافة إلى مراجع IEC، تطلب العديد من مشاريع EPC أنظمة كهربائية تحمل علامة CE، وتنسيق حماية من زيادة الجهد، وتوثيقًا للتأريض وتصميم الأساسات. وبما أن مشاريع الجسور تختلف في بنية السطح وشكل مسامير التثبيت وقواعد الوصول للصيانة، فيجب دائمًا ربط التحقق البنيوي النهائي بالخرائط المحلية للرياح وحسابات الأساسات ومراجعة الجهة المختصة قبل إصدار أمر التنفيذ.

تحليل استثمار EPC وبنية التسعير

تم تصميم نموذج EPC لهذا المنتج للجهات المعنية بالنقل والمقاولين والمطورين الذين يحتاجون إلى تكلفة تركيب واضحة بدلًا من تسعير المكونات فقط. في هذا السياق، يتضمن EPC الهندسة والتوريد والتشييد/التركيب والاختبارات والتكليف (Commissioning) ودعم ضمان لمدة سنة واحدة. عادةً ما تغطي الهندسة رسومات الورشة (Shop Drawings) ومخططات الأسلاك ومراجعة دمج العمود/الوحدات وتوثيق ضمان الجودة؛ ويغطي التوريد العمود وجهاز الإنارة وكاميرا PTZ وحزمة الحساسات وملحقات كهربائية؛ ويغطي التشييد أعمال التركيب والرفع والتمديدات والمحاذاة والتكامل في الموقع؛ ويغطي التكليف اختبارات الوظائف لـ الـ3 أنظمة الفرعية؛ ويغطي الضمان معالجة العيوب خلال أول 12 شهرًا.

شرائح التسعير

خصومات الحجم

من منظور العائد على الاستثمار (ROI)، يقارن مشغلو الجسور هذا المنتج عادةً مقابل بديلين: استبدال جهاز الإنارة فقط على عمود قديم، أو بناء أنظمة منفصلة للإضاءة وCCTV. إذا تم استبدال نظام قديم 250W HID بـ LED بقدرة 150W يعمل 4,200 ساعة سنويًا، فإن توفير طاقة الإضاءة المباشر يبلغ تقريبًا 420 kWh سنويًا لكل عمود قبل أنظمة التحكم. وعند $0.12/kWh يعادل ذلك حوالي $50 سنويًا كتوفير في الكهرباء؛ ومع التعتيم وتقليل زيارات الصيانة، يمكن أن تصل الوفورات السنوية المجمعة بشكل معقول إلى $90-$180 لكل عمود حسب تكاليف العمالة وتكاليف الوصول. وبالمقارنة مع تركيب عمود إنارة جديد + عمود CCTV + برج حساسات، يمكن للعمود الذكي المدمج أيضًا تجنب أعمال مدنية إضافية غالبًا ما تضيف $300-$900 لكل موقع في الأساسات والحفر والتحكم المروري. وبناءً على ذلك، قد يقع زمن الاسترداد العملي ضمن 6-10 سنوات مقارنةً بالبدائل المجزأة، مع تقديم وظائف رقمية أعلى من اليوم 1.

شروط الدفع القياسية هي 30% عربون T/T + 70% مقابل B/L، أو 100% L/C عند الاطلاع للمعاملات المؤهلة. للمشاريع التي تتجاوز $1,000K، قد تكون مناقشة التمويل متاحة وفقًا لنطاق العمل والجغرافيا ومراجعة الائتمان. وللعروض التجارية واتفاقيات الإطار والتوضيحات الخاصة بـ EPC، تواصل مع [email protected] أو اطلب عرض سعر مخصص.

لماذا يُختار هذا الطراز غالبًا لمشاريع الجسور؟

غالبًا ما يتم اختيار هذا التكوين الموجه للجسور لأنه يوازن بين الوظيفة والتكلفة ضمن بنية مدمجة 3 في 1. قد يكون العمود الذكي الكامل 10 في 1 مناسبًا لواجهات الشوارع في وسط المدينة أو الساحات الرسمية، لكن كثيرًا من مالكي الجسور لا يحتاجون إلى WiFi عام أو شاشات LED أو شحن EV أو أعمدة صوت الطوارئ في كل عمود. ومن خلال حصر عدد الوحدات في 3 وظائف أساسية، يمكن للمشروع الحفاظ على المراقبة والوضوح البيئي مع إبقاء تكلفة EPC عند $1,800-$2,300 لكل وحدة. وهذا يجعله مناسبًا لعمليات التحديث على مراحل لـ 20 عمودًا، أو ترقيات الممرات لـ 100 عمود، أو حزم أكبر تتجاوز 250 عمودًا حيث تصبح شرائح الخصم مؤثرة.

للمقارنة ضمن المحفظة، يمكن للمشترين الفنيين عرض جميع منتجات الإنارة الذكية (عمود متعدد الوظائف 10 في 1) واستخدام الأداة الإلكترونية لـ تكوين نظامك عبر الإنترنت. باختصار، يُعد هذا الطراز أصلًا عمليًا للجسور يجمع إضاءة طريق بقدرة 25,500 لومن ومراقبة PTZ بدقة 4K واستشعارًا بيئيًا متعدد المعلمات على عمود بحري بارتفاع 10m مُصمم لظروف رياح تصل إلى 180 km/h ونشر بنية تحتية طويلة العمر.
