عمود ذكي لموقف حافلات 8م مع شاشة معلومات - عقدة حضرية 5 في 1

يُعد عمود محطة حافلات ذكي بارتفاع 8 م مع شاشة معلومات عبارة عن إنارة شارع ذكية متكاملة 5 في 1 مصممة خصيصًا لعقد نقاط النقل العام، ومظلات انتظار الركاب على جانب الطريق، ومشاريع التنقل الحضري الذكية التابعة للبلديات. تجمع هذه التشكيلة بين 1 وحدة إنارة LED بقدرة 80W و1 كاميرا AI و1 نقطة وصول WiFi و1 شاشة معلومات LED عمودية (Portrait) و1 وحدة شحن USB على عمود فولاذي مخروطي دائري بارتفاع 8 م لتمكين النشر بشكل أكثر إحكامًا في بيئات محطات الحافلات ذات الكثافة العالية للمرور. وبالنسبة لمشتري B2B الذين يقيّمون قيمة دورة الحياة، تم تحديد النظام وفق كفاءة ضوئية 170 lm/W ودرجة حماية IP66 ونطاق تشغيل من -40°C إلى +55°C واتصالات 4G/5G + LoRaWAN وعمر تصميمي 25 عامًا مع قواعد أساسات ومواعيد صيانة مُصممة بشكل صحيح.

مقارنةً بإعداد تقليدي لمحطة حافلات يستخدم 1 عمود إنارة منفصل بارتفاع 8 م و1 شاشة مثبتة على الجدار و1 برج CCTV مستقل و1 راوتر WiFi للمستهلك و1 صندوق شحن مكشوف، يمكن لهذا العمود المتكامل تقليل عدد قطع الأثاث الحضري المرئية بنسبة تقارب 60% إلى 80%، وتبسيط واجهات الحفر من 4-5 نقاط أجهزة إلى قاعدة عمود واحدة مُجمّعة، وتقليل زيارات الصيانة المتكررة بنسبة تقديرية 20% إلى 35% وفقًا لممارسات التشغيل والصيانة (O&M) في المدينة. يتوافق التصميم مع نهج الأعمدة الذكية المعيارية المشار إليه في EN 50556، بينما تم تحديد أداء وحدة الإنارة وفق IEC 60598 وIEC 62722. وللمشترين الذين يقارنون خيارات البنية التحتية الحضرية الذكية، اعرض جميع منتجات الإنارة الذكية (10-in-1 Multi-function Pole) للحصول على نسخ قريبة من 3 في 1 إلى 10 في 1.

تموضع المنتج لبنية محطات الحافلات

في محطات الحافلات، تتراوح مدة بقاء الركاب عادةً بين 3 دقائق إلى 15 دقيقة، ما يجعل هذا الموقع مناسبًا لدمج الإضاءة وتقديم المعلومات والمراقبة والاتصال العام على أصل واحد. تم تحسين شاشة LED عمودية الاتجاه لعرض إشعارات الخطوط وأوقات الوصول المتوقعة وإعلانات الخدمات العامة والرسائل الطارئة، بينما تدعم وحدة إنارة LED بقدرة 80W إضاءة حافة الطريق والمنصة بمخرج يقارب 13,600 لومن. يوفر التصميم المخروطي الدائري للعمود مظهرًا بصريًا أنظف من أعمدة المدينة الثقيلة متعددة الأضلاع (ثمانية الأضلاع) وهو مناسب لممرات النقل التي تتطلب فيها البلديات تقليل التشويش البصري، مع الحاجة إلى 5 وحدات وظيفية داخل هيكل واحد.

بالنسبة لجهات النقل و/أو مقاولات EPC، لا تتمثل قيمة الحل في تجميع العتاد فقط، بل أيضًا في تكامل البيانات. يمكن لمحطة حافلات مجهزة بـ عمود ذكي واحد لكل خليج (bay) أن تجمع جداول الإضاءة ومحتوى الشاشة وإشارات الكاميرا وحالة WiFi عبر مسار backhaul مشترك. ووفقًا لدراسات IEA حول الرقمنة الحضرية والكفاءة، يمكن للبنية التحتية العامة المتصلة تحسين معدلات الاستخدام وأزمنة الاستجابة للأعطال بأكثر من 20% مقارنةً بالأصول القديمة المعزولة. ومن منظور المشتريات العملية، فإن استبدال 5 فئات منتجات مستقلة بـ تجميعة هندسية واحدة يقلل خطوات تنسيق الموردين، ويخفض مخاطر واجهات الأعمال المدنية، ويحد من تعقيد اختبارات القبول أثناء تنفيذ المشروع.

الوحدات الوظيفية الأساسية

تدمج هذه النسخة 5 وحدات تم اختيارها خصيصًا لخدمة محطات الحافلات. تستخدم وحدة إنارة LED محركًا عالي الكفاءة بقدرة 80W ومصنفًا عند 170 lm/W، لتوفير إضاءة مستقرة لمناطق الانتظار وحواف الرصيف والأرصفة المجاورة. تدعم كاميرا AI المراقبة الأمنية ويمكن تهيئتها لتحليلات تدفق الركاب أو مراقبة الطوابير أو مراجعة الحوادث، وتشمل مراجع كاميرات الأعمدة الذكية الشائعة في السوق دقة 4K وزووم بصري 20x ورؤية ليلية IR حتى 50 م بحسب نطاق المشروع النهائي. تمتد وحدة WiFi لتوفير إنترنت للركاب ويمكنها دعم الاستخدام العام عالي الكثافة، مع خيارات AP بدرجة منصات غالبًا ما تكون مصنفة لـ 500+ مستخدم متزامن.

تُعد شاشة LED العمودية هي الميزة المحددة لهذه نسخة محطة الحافلات. يُعد مرجع التركيب النموذجي لـ شاشة LED P4 عند 1024 x 512 mm حوالي 654 USD مُركبة، ما يجعلها من أعلى مكونات القيمة الوظيفية بعد هيكل العمود نفسه. وفي سيناريو محطات الحافلات، يحسن الاتجاه العمودي قابلية القراءة في المساحات الضيقة لأن التخطيطات الرأسية يمكن أن تعرض من 2 إلى 4 مربعات/بلوكات للخط ومنطقة تنبيه خدمة واحدة ومنطقة إعلانية أو معلومات عامة واحدة دون الحاجة إلى خزانة واسعة. تضيف وحدة شحن USB منفعة منخفضة الطاقة للركاب، وتدعم شحن 5V للهواتف والأجهزة الصغيرة، وهي ذات أهمية خاصة في مراكز النقل حيث يؤثر قلق بطارية الهاتف لدى الركاب بشكل متوسط على إدراك جودة الخدمة.

التصميم الهيكلي والمتانة البيئية

تم تحديد هيكل العمود بارتفاع 8 م مع هندسة مخروطية دائرية، وهو تنسيق عملي لممرات النقل يوازن بين الجماليات وتحميلات الرياح وكفاءة التصنيع. وبناءً على قالب العمود الذكي المقدم، تم تصنيف النظام لمقاومة رياح أعلى من 150 كم/س، ويُنتج جسم الفولاذ عادةً باستخدام فولاذ مجلفن بالغمس الساخن مع نظام طلاء واقٍ خارجي مناسب للتعرض الخارجي في البيئات الحضرية. تقع سماكة الجدار النموذجية في الأعمدة الذكية المتكاملة ضمن نطاق 3 مم إلى 6 مم اعتمادًا على الحسابات الإنشائية والرموز المحلية وحمل الذراع ومتطلبات الزلازل أو الرياح.

بالنسبة للإلكترونيات الخارجية، تُعد حماية الغلاف معيارًا رئيسيًا في المشتريات. تم تحديد هذا المنتج عند IP66 وهو مناسب للأمطار الغزيرة والتحكم في دخول الغبار والتلوث على جانب الطريق. درجة التشغيل هي -40°C إلى +55°C ما يتيح نشره عبر المناخات القارية والمدن الساحلية وممرات النقل خلال ذروة الصيف. كما تتطلب ممارسات التصميم الصناعية أيضًا حماية من الاندفاعات (surge protection) والتأريض وتنسيق القواطع عند قاعدة العمود، خصوصًا عندما تكون جودة تغذية الكهرباء غير مستقرة. ينبغي للمشترين الذين يخططون لتركيبات ساحلية أو عالية الملوحة طلب بيانات سماكة الطلاء واختبار رذاذ الملح وتفاصيل مادة مسامير التثبيت أثناء مراجعة العطاء.

أداء الإضاءة وكفاءة الطاقة

تم تصنيف وحدة الإنارة المدمجة عند 80W وبكفاءة 170 lm/W، ما يعادل تقريبًا 13,600 لومن في ظروف التشغيل الاسمية. وبالنسبة لإضاءة محطات الحافلات، يُعد هذا المستوى عادةً مناسبًا لإضاءة منطقة الانتظار ومنطقة اللافتات ومسار المشاة القريب عند تركيبه على ارتفاع 8 م مع اختيار بصريات (optic) مناسبة. مقارنةً بإضاءة الشوارع التقليدية 150W صوديوم عالي الضغط، يمكن لنظام 80W LED تقليل طلب طاقة التركيبات بنسبة تقارب 46.7% مع تحسين تجسيد الألوان وزمن الاستجابة عند التشغيل. وبالمقارنة مع وحدات 120W معدن-هاليد الأقدم، تبقى الوفرات قريبة من 33.3% قبل إضافة جداول التعتيم.

في العمليات البلدية، لا تمثل طاقة الإضاءة سوى جزء من ملف الطاقة الإجمالي. تضيف الشاشة وWiFi والكاميرا ووظائف الشحن أحمالًا مستمرة أو متقطعة، لذا يصبح التحكم المتكامل مهمًا. ومع التعتيم المجدول وتكييف سطوع الشاشة وإدارة WiFi خلال غير أوقات الذروة، يمكن أن تصل نسبة خفض الكهرباء السنوية مقارنةً بمحطة حافلات متعددة الأجهزة غير مُحسّنة إلى 15% إلى 30% بحسب دورة التشغيل. تُظهر إرشادات الكفاءة من NREL وIEA بشكل متسق أن أنظمة التحكم والتشغيل المتصل تُحسن الوفرات الفعلية مقارنةً بالمعدات ذات الخرج الثابت. وللمشترين الذين يبحثون عن منطق تعتيم متقدم، يمكنهم تكوين النظام عبر الإنترنت لمواءمة أهداف الإضاءة (lux) وساعات التشغيل المحلية.

بنية النظام (System Architecture)

من منظور EPC، يتبع هذا المنتج بنية عمود ذكي مركزية حيث تدعم 1 تغذية مرفقية (utility feed) و1 منطقة خزانة قاعدة العمود (pole base cabinet zone) و1 مكدس اتصالات (communication stack) 5 وظائف مدمجة. يتضمن القالب القياسي للاتصالات 4G/5G + LoRaWAN، بينما يتم تقديم خدمة WiFi عبر نقطة الوصول المدمجة على اللوحة (onboard access point). في النشر النموذجي، يتم جدولة وحدة LED والشاشة عن بُعد، وتقوم الكاميرا ببث الأحداث أو تسجيلها، ويكون شاحن USB محدود التيار (current-limited) لأسباب السلامة، وتقوم جميع الوحدات بإبلاغ الحالة إلى لوحة تحكم سحابية أو منصة بلدية عبر طبقة بوابة (gateway) آمنة.

تتوافق هذه البنية مع الاتجاه الأوسع للمدن الذكية نحو الأصول المتصلة على الحافة (edge-connected assets). ورغم أن نسخة محطة الحافلات 5 في 1 لا تتضمن كل الوظائف الاختيارية الموجودة في أعمدة 10 في 1 الأكبر، فإنها تحافظ على قابلية الترقية المعيارية لإضافة عناصر مستقبلية مثل الحساسات أو معدات الصوت أو معدات الاتصال بالطوارئ. وتكمن أهمية ذلك في أن دورات البنية التحتية الحضرية غالبًا ما تتجاوز 10 سنوات، بينما قد تتجدد الوحدات الرقمية كل 3 إلى 5 سنوات. وقد أكدت IRENA وBloombergNEF على حد سواء قيمة البنية التحتية الكهربائية المعيارية في تقليل مخاطر الأصول العالقة (stranded asset risk) مع رقمنة المدن للنقل والخدمات العامة.

المواصفات التقنية

تتضمن الحزمة التقنية الأساسية لهذه النسخة: ارتفاع عمود 8 م وقدرة LED 80W وكفاءة 170 lm/W و5 وحدات مدمجة وحماية IP66 ونطاق حرارة -40°C إلى +55°C واتصالات 4G/5G + LoRaWAN ومقاومة رياح تزيد عن 150 كم/س وعمر تصميمي 25 عامًا. شكل العمود مخروطي دائري، واتجاه الشاشة عمودي (portrait) وهو مناسب بشكل خاص لمعلومات الخطوط ومساحات منصات ضيقة. التغذية المرفقية القياسية هي AC220V/380V grid power، مع توزيع داخلي منسق عبر القواطع وحماية من الاندفاعات وواجهات التحكم الذكي.

بالنسبة للشاشة والاتصالات الرقمية، يمكن تعديل المواصفات الدقيقة حسب المشروع. نقطة مرجعية شائعة هي شاشة LED P4 واحدة بحجم يقارب 1024 x 512 mm، بينما يمكن تزويد WiFi بفئة 300M أو فئة AX3000 حسب كثافة المستخدم وجودة backhaul. يمكن أن تتراوح الكاميرا من كاميرات AI ثابتة بدقة 4MP إلى وحدات PTZ بدقة 4K، إلا أن مشاريع محطات الحافلات غالبًا ما توازن بين التكلفة والتغطية عبر اختيار حلول ثابتة أو حلول mini-PTZ. إذا كانت مناقصتك تتطلب جدول وحدات مُسمّى، اطلب عرضًا سعرًا مخصصًا مع كميات مستهدفة ومتطلبات الرسومات وبلد الوجهة.

المراقبة السحابية والعمليات الذكية

تحول المراقبة السحابية العمود من أصل إنارة سلبي إلى عقدة حضرية نشطة. من خلال الإشراف عن بُعد، يمكن للمشغلين تتبع حالة المصباح وجاهزية/وقت تشغيل الشاشة واتصال الكاميرا وصحة الشبكة وإنذارات الأعطال لكل عمود مثبت. وهذا يقلل تكرار التفتيش اليدوي، على سبيل المثال، من 12 زيارة موقع سنويًا إلى 4 إلى 6 زيارات مستهدفة سنويًا في العديد من نماذج O&M البلدية. كما أن إدارة الأصول الذكية تختصر نافذة الاستجابة للأعطال، وهو أمر مهم في محطات الحافلات حيث تؤثر أعطال الشاشة والمناطق المظلمة مباشرة على تجربة الركاب وإدراك السلامة.

يدعم النشر المُمكّن سحابيًا أيضًا جدولة المحتوى لشاشة المعلومات. يمكن تحديث إشعارات النقل في دقائق بدلًا من أيام، ويمكن دفع إعلانات الخدمات العامة البلدية عبر 10 أو 50 أو 500 عمود من واجهة واحدة. وقد أظهرت تحليلات Wood Mackenzie وIEA مرارًا أن الإدارة المركزية تحسن الاتساق التشغيلي وتخفض زمن استعادة الخدمة. وللمشترين الذين يخططون لأنظمة حضرية متكاملة، تعرف على الموضوع وتعرف على الموضوع للحصول على إرشادات أوسع حول تقاطع الإضاءة الذكية والاتصالات والبنية التحتية العامة.

سيناريو التطبيق

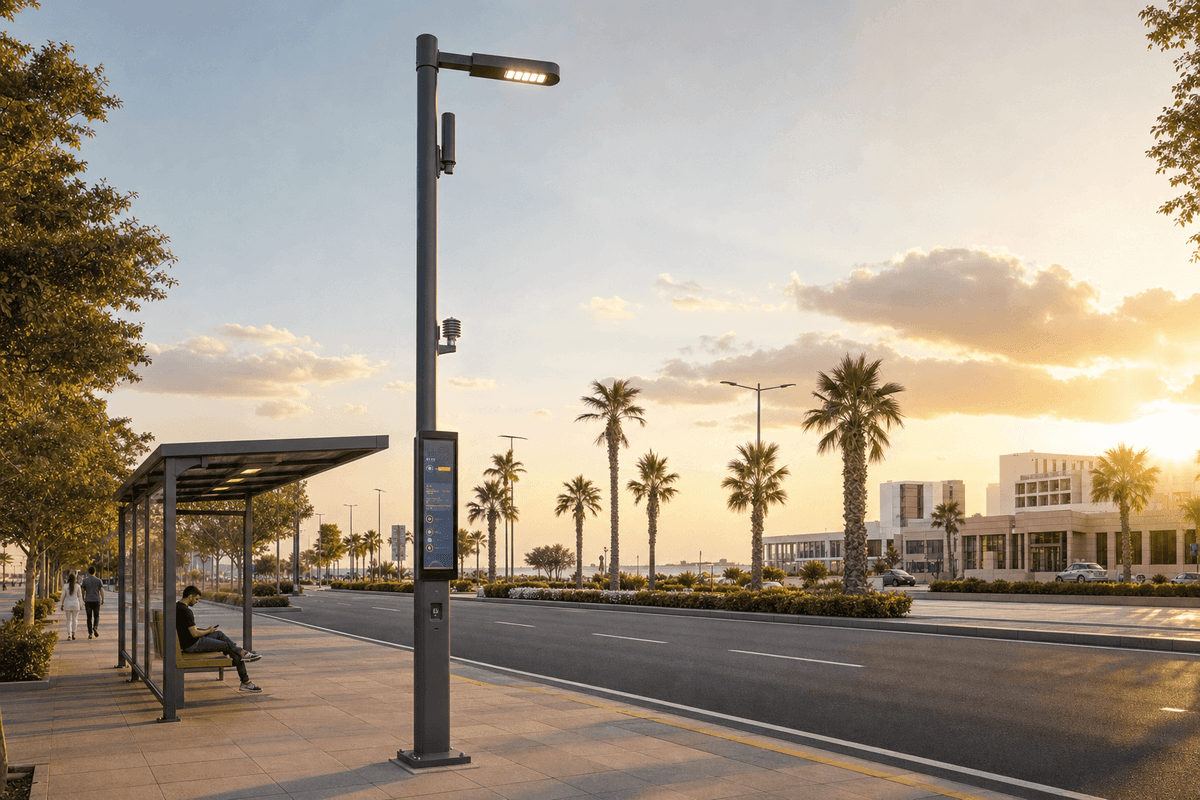

قامت جهة تشغيل نقل بلدية في منطقة الشرق الأوسط وشمال أفريقيا (MENA) بنشر 36 وحدة من أعمدة محطة الحافلات الذكية المتكاملة عبر 12 ممر حافلات تخدم حوالي 18,000 راكب يوميًا. قبل الترقية، كانت كل محطة تستخدم 1 مصباح صوديوم و1 صندوق جدول مطبوع مع تغطية CCTV من طرف ثالث بشكل غير منتظم، ما أدى إلى معلومات خدمة غير متسقة وتجزؤ صيانة مرتفع. بعد تركيب أعمدة ذكية بارتفاع 8 م مع شاشة رقمية وWiFi، أفادت الجهة بانخفاض متوقع قدره 28% في مهمات الصيانة السنوية، وبانخفاض طاقة الإضاءة بنحو 45% مقارنةً بـ 150W HPS، وتحسن تغطية مراجعة الحوادث عبر وضوح الكاميرات بشكل مركزي.

استفاد المشروع نفسه أيضًا من المرونة في الإيرادات والخدمة. خصصت الشاشة العمودية تقريبًا 70% من وقت الشاشة لبيانات النقل و30% لإعلانات البلدية أو الرسائل المدفوعة، ما يدعم تعويضًا جزئيًا في تكاليف التشغيل. وبما أن النظام استخدم منصة عمود هندسية واحدة بدلًا من 4 أجهزة منفصلة على جانب الطريق، فقد تم تبسيط الأعمال المدنية في مناطق الأرصفة الضيقة حيث كانت تعارضات مرافق تحت الأرض شائعة. ويتماشى هذا النوع من النشر بشكل متزايد مع أطر تمويل التنقل الذكي المشار إليها من IEA وIRENA، حيث يتم تقييم البنية التحتية العامة الرقمية ليس فقط من زاوية توفير الطاقة، بل أيضًا من زاوية جودة الخدمة واستخدام الأصول.

المقارنة مع بنية محطات الحافلات التقليدية

غالبًا ما يتكون نظام محطة الحافلات التقليدي من 1 عمود إنارة و1 عمود CCTV منفصل أو حامل جداري و1 حاوية شاشة و1 راوتر بدرجة للمستهلك و1 كشك شحن، حيث يكون لكل عنصر موردون وضمانات ومسارات كابلات مختلفة. يزيد هذا الترتيب واجهات التركيب من حوالي 1 أساس متكامل وتغذية (feeder) إلى 3 أنظمة تثبيت أو أكثر، وغالبًا ما يضيف 15% إلى 30% إلى عبء التنسيق أثناء تسليم EPC. كما يخلق المزيد من التشويش البصري ونقاط أعطال أكثر في المساحة العامة.

في المقابل، يقوم عمود 5 في 1 المتكامل بتجميع هذه الأصول في هيكل رأسي واحد مع تجميع مصنع منسق واختبارات قبول. وفي العديد من المشاريع الحضرية، يمكن أن يقلل ذلك زمن التركيب في الموقع بمقدار 1 إلى 2 يوم عمل لكل محطة، اعتمادًا على جاهزية الأساس وإتاحة الوصول للمرافق. كما يمكن أن يقلل تعقيد قطع الغيار لأن المدينة تدير قائمة مواد (bill of materials) واحدة منظمة بدلًا من أجهزة بدرجات تجزئة مختلطة. وبالنسبة لمديري المشتريات، يعني ذلك خطوط موردين أقل وحدود ضمان أوضح وتكلفة دورة حياة أكثر قابلية للتنبؤ خلال 5 سنوات إلى 10 سنوات.

تحليل استثمار EPC وهيكل التسعير

بالنسبة لهذا المنتج، تعني EPC نطاق تسليم كامل يشمل الهندسة والمشتريات والتشييد والتركيب والتكليف (commissioning) ودعم ضمان لمدة سنة واحدة. تتضمن الهندسة عادةً مراجعة إنشائية وتأكيد التوزيع والتنسيق الكهربائي أحادي الخط (electrical single-line coordination) وتكامل الوحدات. تشمل المشتريات العمود ووحدة الإنارة والشاشة والكاميرا وWiFi وواجهة الشحن والكابلات والقواطع وحماية من الاندفاعات. يتضمن التشييد واجهة الأساس والإنشاء والتمديدات والاختبارات والتكليف النهائي. وبالنسبة للمشاريع التي تتجاوز USD 1,000,000، قد تتم مناقشة دعم التمويل حسب الحالة عبر القنوات التجارية لـ SOLARTODO.

جدول التسعير ثلاثي المستويات

جدول خصم الكميات

لـ ROI، يمكن إجراء مقارنة تمثيلية مع حزمة محطة حافلات تقليدية تتضمن إضاءة HPS بقدرة 150W ودعم شاشة منفصل وعقود صيانة مجزأة. إذا كان العمود المتكامل يوفر تقريبًا USD 90 إلى USD 140 سنويًا في الطاقة والصيانة معًا، وإذا كان capex الإضافي مقارنةً بإعداد أساسي غير متكامل حوالي USD 350 إلى USD 600، فقد يقع زمن الاسترداد البسيط ضمن نطاق 2.5 إلى 6.5 سنوات حسب تكلفة العمالة المحلية وتعرفة الكهرباء. وخلال فترة تشغيل 10 سنوات، قد تتجاوز إجمالي أحداث الصيانة وتبديل الأجزاء المتجنبة USD 900 إلى USD 1,400 لكل عمود، خصوصًا عندما كانت CCTV منفصلة وحاويات الشاشة تتطلب زيارات خدمة مستقلة.

شروط الدفع القياسية هي 30% T/T مقدمًا + 70% مقابل B/L، أو 100% L/C عند الاطلاع للمعاملات المؤهلة. للعروض المبدئية، أو اتفاقيات الإطار، أو جداول EPC خاصة بالمشروع، تواصل مع [email protected]. ويمكن للمشترين أيضًا طلب عرض سعر مخصص للشحن والافتراضات الضريبية ونطاق التركيب حسب بلد الوجهة.

ملاحظات الشراء للمهندسين والمطورين

يجب على المهندسين الذين يجهزون العطاءات التحقق من أحمال تصميم الأساس ورمز الرياح المحلي ومتطلبات سطوع الشاشة وامتثال خصوصية الكاميرا وتوفر backhaul قبل تثبيت جدول الوحدات. ينبغي مراجعة ما لا يقل عن 5 نقاط تحقق تقنية: الحساب الإنشائي للعمود، مواصفة التغذية (feeder)، هدف مقاومة التأريض، تنسيق حماية الاندفاعات، وواجهة إدارة محتوى الشاشة. وإذا كانت محطة الحافلات تقع في منطقة عالية التخريب، فقد يحدد المشترون أيضًا مسامير/براغي مقاومة للتلاعب، وأبواب وصول معززة، وزجاج حماية مصنف IK.

غالبًا ما يبدأ المطورون الذين يخططون لطرح تدريجي بـ 10 إلى 20 عمود تجريبي، والتحقق من جاهزية التشغيل واستجابة الركاب لمدة 3 إلى 6 أشهر، ثم التوسع إلى نشر على مستوى الممرات. يقلل هذا النهج المرحلي مخاطر التكامل ويتيح للمدينة تحسين سياسة محتوى الشاشة وحدود عرض نطاق WiFi وإعدادات الاحتفاظ بالكاميرا قبل طلب 50+ وحدة. وللخلفية التقنية حول نماذج نشر البنية التحتية الذكية، تعرف على الموضوع وقارن معماريات الأنظمة المتجاورة ضمن محفظة SOLARTODO.

لماذا تناسب هذه النسخة محطات الحافلات؟

ليست كل الأعمدة الذكية تتطلب 10 وحدات. وفي بنية محطات الحافلات، غالبًا ما تكون الوظائف الأكثر استخدامًا هي الإضاءة والمعلومات المرئية والمراقبة والاتصال والشحن منخفض الطاقة. يركز هذا التكوين 5 في 1 الميزانية على هذه الـ 5 وظائف عملية بدلًا من إضافة عتاد غير مستغل. وبنطاق EPC تسليم كامل بين USD 1,500 إلى USD 1,900، فإنه يقع أقل بكثير من أعمدة 10 في 1 المدمجة عالية الفئة والتي قد تصل إلى USD 48,000، مع الاستمرار في تقديم مكاسب قابلة للقياس في السلامة وتواصل الركاب وجاهزية الخدمة الرقمية.

بالنسبة لجهات النقل والإعلانات وشركات EPC ومتكاملي المدن الذكية، يعد عمود محطة الحافلات الذكي بارتفاع 8 م مع شاشة معلومات خيارًا عقلانيًا من حيث التكلفة لترقية عقد النقل العام بأصل هندسي واحد. يجمع بين ارتفاع هيكلي 8 م وإضاءة فعالة 80W و5 وحدات مدمجة وتصميم متوافق مع المعايير في منصة قابلة للنشر لبيئات محطات الحافلات الحديثة. وللمقارنة مع أعمدة متعددة الوظائف أخرى، اعرض جميع منتجات الإنارة الذكية (10-in-1 Multi-function Pole) أو قم بتكوين نظامك عبر الإنترنت.
