مصباح حديقة شمسي لممرات الحدائق 3.5m 20W - مصباح شارع شمسي LFP

يُعد مصباح حديقة شمسي لممرات الحدائق 3.5m 20W مصباح شارع شمسيًا للمناخات المعتدلة موجّهًا للمتنزهات والحدائق والمنتجعات والحُرُم الجامعية ومسارات المشاة، ويستخدم وحدة TOPCon أحادية البلورة بقدرة 40Wp، وبطارية LiFePO4 بسعة 150Wh، ومحرك LED بقدرة 20W مصنّف عند نحو 3,400 lm. تحدد SOLARTODO هذا المصباح العصري البسيط بارتفاع 3.5m مع عمود خفيف من سبائك الألومنيوم، وبصريات بيضاء محايدة 4000K، وتشغيل 12h/ليلة، واستقلالية 4 أيام ممطرة لمشتري EPC في قطاع B2B.

نظرة عامة على المنتج

صُمم مصباح الشارع الشمسي من نوع الحدائق هذا لبيئات المشاة منخفضة السرعة، حيث يوفر ارتفاع التركيب 3.5m، وقدرة LED 20W، ودرجة حرارة اللون 4000K عادةً مجالًا بصريًا أكثر راحة من مصابيح الطرق بارتفاع 6m أو 8m. في حزمة ممرات من 50 وحدة، يعمل كل مصباح كنظام مستقل من الألواح الكهروضوئية والبطارية وLED، مما يقلل أعمال الحفر وكابلات النحاس ولوحات التوزيع مقارنة بدارة إنارة حدائق تقليدية مغذاة من الشبكة.

ينتمي النظام إلى فئة SOLARTODO عرض جميع منتجات مصابيح الشوارع الشمسية، ويستخدم مكونات منفصلة قابلة للصيانة بدلًا من جسم مصباح محكم غير قابل لإعادة الاستخدام. يتبع اللوح 40Wp منطق التصميم المستخدم في التحقق من أنظمة PV المستقلة وفق IEC 62124، بينما يتوافق نهج سلامة وحدة الإنارة وحماية الدخول مع ممارسات تصميم IEC 60598 وIP66/IP67 لوحدات الإنارة الخارجية.

المواصفات الفنية

تُبنى وحدة LED بقدرة 20W حول شرائح عالية الكفاءة من فئات توريد مثل Bridgelux أو Cree أو Lumileds، مع هدف عملي يتجاوز 170 lm/W وعمر تصميمي 50,000h في ظروف حرارية مضبوطة. بالنسبة لمسارات المتنزهات المتباعدة بمسافات من 10m إلى 18m، يدعم خرج 3,400 lm إرشاد الحركة، والتعرف على العوائق، وتحسين الإحساس بالأمان من دون بصمة الوهج الخاصة بمصباح شارع 60W أو 80W.

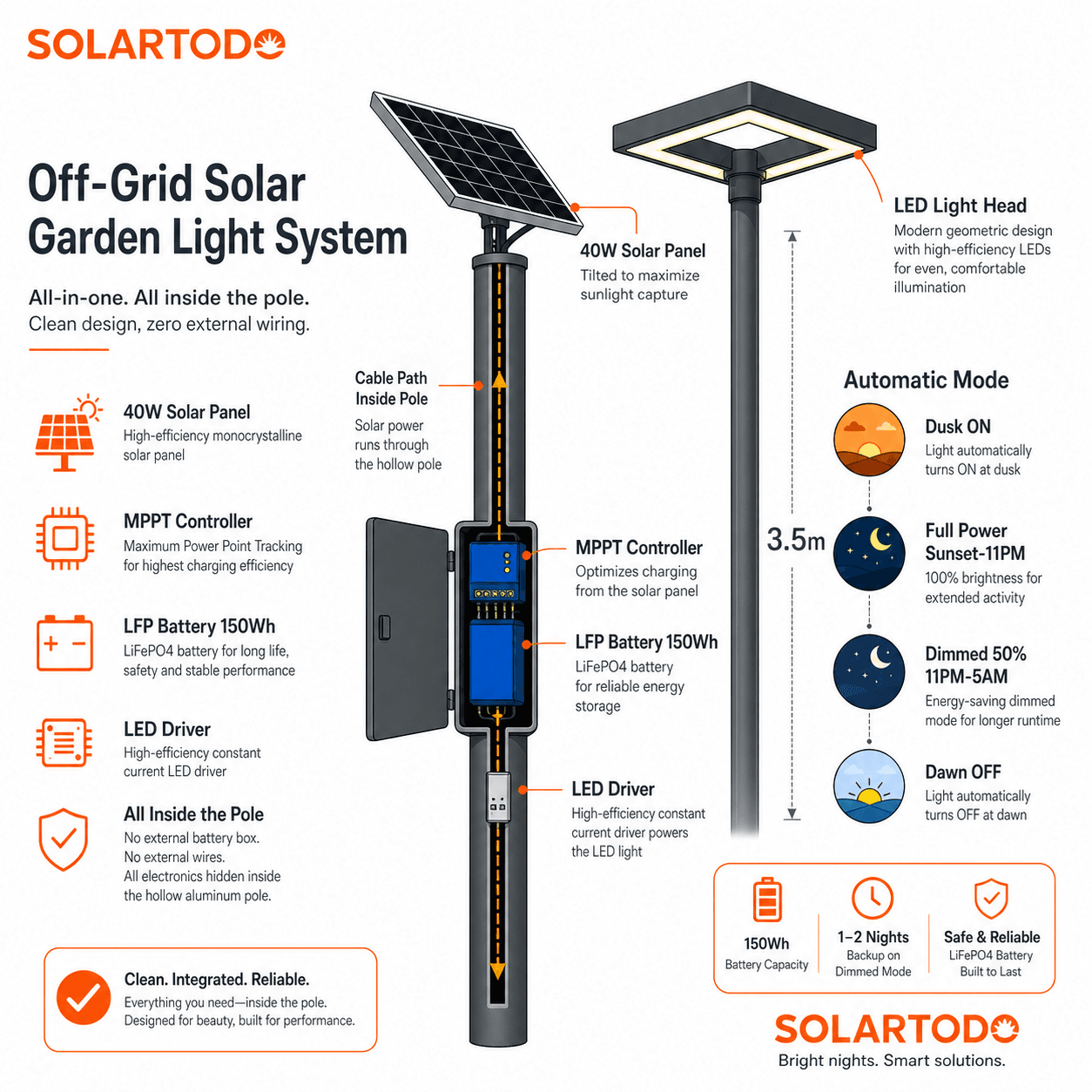

بنية النظام

يستخدم لوح TOPCon أحادي البلورة 40Wp تقنية كفاءة وحدات من 19% إلى 23% وعمر تصميم كهروضوئي 25 سنة، بما يتسق مع ممارسة نمذجة أداء وحدات PV لدى NREL ومنطق تأهيل IEC 61215. عند 4.0 ساعات شمس ذروية يوميًا، يمكن لوحدة 40Wp توليد نحو 160Wh/day قبل خسائر وحدة التحكم والحرارة والاتساخ والأسلاك، بما يلائم وحدة إنارة 20W عندما يخفض التعتيم الذكي متوسط الحمل الليلي إلى أقل من الحد النظري الأقصى للتشغيل الكامل 240Wh.

اختيرت بطارية LiFePO4 بسعة 150Wh لأكثر من 2,000 دورة عميقة، وبكيمياء فوسفات الحديد الأكثر أمانًا من الحزم القائمة على الكوبالت في تركيبات الأماكن العامة. هدف الاستقلالية 4 أيام لا يعني خرجًا مستمرًا 20W لمدة 96h؛ بل يعني أن وحدة التحكم MPPT تطبق تعتيمًا قائمًا على الوقت وعلى حساس PIR بحيث تغطي الطاقة المخزنة تشغيل الليالي الممطرة بواطية متوسطة مخفضة.

تعمل وحدة التحكم MPPT بكفاءة تحويل ذروية أكبر من 98% تحت إشعاع مستقر، وتدعم التشغيل الآلي من الغسق إلى الفجر، وفصل الجهد المنخفض، وحماية الشحن عند درجات الحرارة المنخفضة، وملفات تعتيم قابلة للبرمجة. بالنسبة لجدول 12h نموذجي، يمكن لمنحنى من 5 خطوات مثل 100% لمدة 2h، و60% لمدة 4h، و30% لمدة 4h، و100% محفزة بحساس PIR لمدة 2h أن يخفض استهلاك الطاقة حتى 60% مقارنة بالتشغيل بخرج ثابت.

أداء الإضاءة والمعايير

بالنسبة لفرق المشتريات، يجب تحديد مصباح الحدائق 3.5m هذا كوحدة إنارة تجميلية وللممرات، لا كوحدة إنارة طرق عالية السرعة ضمن فئات تصميم EN 13201 أو IES RP-8. يستطيع مصمم الإضاءة استخدام 20W، و3,400 lm، و4000K، وارتفاع عمود 3.5m، وقيم انعكاس الرصف المحلي لحساب متوسط الاستضاءة، ونسبة التجانس، والوهج عند تباعد المشروع.

يشير المنتج إلى IEC 62124 للتحقق من تصميم الأنظمة الكهروضوئية المستقلة، وIEC 60598 لمبادئ سلامة وحدات الإنارة، وIEC 61215 وIEC 61730 لتأهيل وسلامة وحدات PV، وممارسات سلامة بطاريات بأسلوب IEC 62133 للخلايا القابلة لإعادة الشحن. تحمي أهداف حاويات IP66/IP67 مبيت LED، وحجرة وحدة التحكم، ومداخل الكابلات من الغبار والمطر والتعرض المؤقت للمياه في ممرات المناظر الطبيعية العامة.

قد يبدو مصباح حدائق LED تقليدي بقدرة 20W يعمل من الشبكة أرخص على مستوى الوحدة، لكنه غالبًا يتطلب حفرًا، وأنابيب حماية، وكابلات نحاس، وحماية توزيع، وقياسًا، وإعادة تأهيل مدني عبر 100m إلى 1,000m من الممرات. في كثير من مشاريع المتنزهات، تقلل النسخة الشمسية الأعمال الكهربائية تحت الأرض بنسبة 70% إلى 95%، وتختصر التركيب من عدة أيام إلى 1 إلى 2 أيام لكل دفعة طاقم من 20 مصباحًا، وتتجنب شراء طاقة الشبكة ليلًا.

التطبيقات

يناسب هذا الطراز 3.5m 20W المتنزهات البلدية، والمجمعات السكنية، والحدائق النباتية، وممرات الفنادق، وممرات الجامعات، والأحزمة الخضراء الصناعية، والكورنيشات البحرية، ومسارات الوصول إلى المزارع الشمسية. بالنسبة لحلقة مشاة 2km بتباعد متوسط 14m، سيحدد المطور نحو 143 مصباحًا، مما يكوّن تقريبًا 486,200 lm من التدفق الضوئي المركب من دون مد مغذيات جهد منخفض على طول المسار الكامل.

قام مشغل مزرعة شمسية في منطقة الشرق الأوسط وشمال أفريقيا بنشر نظام ممرات مشابه من فئة 3.5m و20W على طول 600m من مسارات الوصول إلى محطات العواكس، مستخدمًا 43 وحدة إنارة بتباعد يقارب 14m. خفّض المشروع طول حفرة الكابلات المدنية بنحو 600m، وتجنب 1 خزانة توزيع، وأبقى الإضاءة متاحة أثناء 2 حدث انقطاع للشبكة لأن كل مصباح يحمل احتياطي بطاريته 150Wh.

المراقبة السحابية

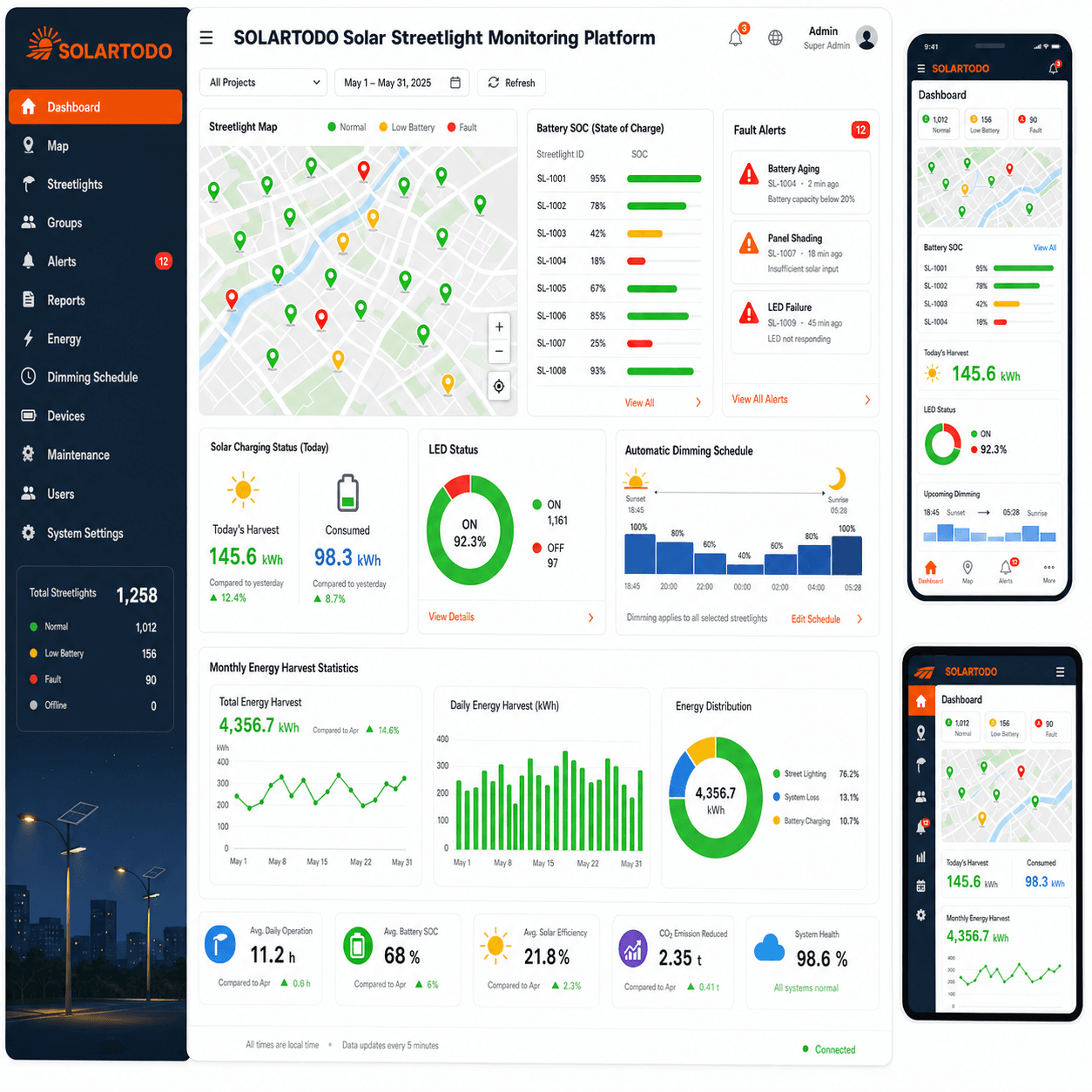

تتيح مراقبة 4G أو LoRa الاختيارية لفريق الصيانة عرض جهد البطارية، وتيار الشحن، وحمل LED، وأكواد الأعطال، وساعات التشغيل لعدد من 50 إلى 5,000 مصباح من لوحة تحكم ويب. يدعم نموذج البيانات عزل الأعطال بسرعة أكبر من الدوريات الليلية اليدوية، كما تعد إرشادات الشبكات الرقمية لدى IEA المراقبة عن بُعد باستمرار عامل تمكين رئيسيًا لموثوقية أصول الطاقة الموزعة.

بالنسبة للمتنزهات الأكبر ومشغلي الحُرُم، يمكن لتنبيهات الأعطال تقليل زمن خروج مركبات الصيانة بنسبة 30% إلى 50% لأن الفنيين يستطيعون تحديد بطارية أو وحدة تحكم أو مشغل LED أو كابل PV معطل قبل الإرسال. تستطيع SOLARTODO تهيئة فواصل مراقبة مثل 15 دقيقة أو 30 دقيقة أو 60 دقيقة حسب عرض نطاق المشروع وميزانية البطارية ومتطلبات مستوى الخدمة.

تحليل استثمار EPC وهيكل التسعير

يشمل التسليم الجاهز EPC عدد 5 حزم عمل: الهندسة، والمشتريات، والإنشاء، والتشغيل التجريبي، وإدارة الضمان. بالنسبة لهذا الإصدار من مصابيح الحدائق 3.5m 20W، تبلغ ميزانية EPC $130 إلى $200 لكل وحدة، وتشمل دعم تخطيط الموقع، وأعمال أساس العمود، والتركيب، والاختبار الوظيفي، ودعم المشروع لمدة 1 سنة؛ ويتوفر تسعير تفصيلي للمشروع عبر طلب عرض سعر مخصص.

يعتمد ROI على مسافة الحفر، وتعرفة الشبكة، وتكلفة الصيانة، لكن حزمة متنزه من 100 مصباح بسعر $160/unit EPC تساوي نحو $16,000 مركبة قبل خصم الكمية. إذا كان البديل المتصل بالشبكة يكلف $120 لكل وحدة إنارة إضافة إلى $70 لكل نقطة للحفر والكابل والحماية وإعادة التأهيل، فإن البديل المركب المكوّن من 100 نقطة يصل إلى نحو $19,000، مما يمنح الخيار الشمسي أفضلية إنفاق رأسمالي فورية بنحو $3,000 قبل وفورات الكهرباء.

تكون وفورات الطاقة السنوية محدودة لكل نقطة لكنها مهمة عبر محفظة: 100 مصباح شبكة عند 20W لمدة 12h/day تستهلك نحو 8,760kWh/year، وعند $0.15/kWh تبلغ الكهرباء المتجنبة نحو $1,314/year. ومع تجنب الحفر وإلغاء طاقة الشبكة، تحقق كثير من مشاريع المناخات المعتدلة فترة استرداد بسيطة من 2 إلى 4 سنوات مقابل إنارة المناظر الطبيعية السلكية التقليدية، خصوصًا حيث تتجاوز الأعمال المدنية 40% من ميزانية مصابيح الشبكة.

شروط الدفع هي دفعة مقدمة 30% T/T إضافة إلى 70% مقابل نسخة B/L، أو 100% اعتماد مستندي L/C غير قابل للإلغاء لدى الاطلاع للمشترين المؤهلين. بالنسبة لبرامج البنية التحتية فوق $1,000K، تستطيع SOLARTODO تنسيق التسليم المرحلي، ووثائق البنوك، ومناقشات التمويل؛ ويمكن لمشتري EPC التواصل عبر [email protected] أو تهيئة نظامك عبر الإنترنت للحصول على كشف كميات خاص بالمشروع.

ملاحظات المشتريات والهندسة

بالمقارنة مع المصابيح المتكاملة، تحسن بنية المكونات المنفصلة هذه قابلية الصيانة لأن اللوح 40Wp والبطارية 150Wh ووحدة التحكم MPPT ورأس LED 20W يمكن استبدالها بصورة مستقلة. تهم هذه النمطية المشترين العموميين الذين يخططون لدورات صيانة من 5 سنوات إلى 10 سنوات، لأن تعطل البطارية لا يتطلب التخلص من العمود وغلاف وحدة الإنارة ووحدة PV.

تفيد IRENA بأن انخفاض تكاليف الطاقة المتجددة جعل الطاقة الشمسية الموزعة أكثر عملية للبنية التحتية العامة، بينما أظهر تتبع أسعار البطاريات لدى BloombergNEF انخفاضات طويلة الأجل في تكاليف أنظمة الليثيوم-أيون على مدى أكثر من 10 سنوات. تدعم هذه الاتجاهات الأصول الأصغر خارج الشبكة مثل مصابيح الحدائق الشمسية 20W حيث تكون الفائدة الاقتصادية الرئيسية هي تجنب الكابلات والأعمال المدنية والاعتماد على الشبكة لا موازنة أسعار الطاقة.

عند كتابة المواصفات، ينبغي للمهندسين تحديد ارتفاع عمود 3.5m، وأساس رياح 120km/h، وسعة بطارية LFP 150Wh، وتصنيف PV 40Wp، وهدف حاوية IP66/IP67، وCCT 4000K، وتشغيل 12h من الغسق إلى الفجر في جدول العطاء. يجب على فرق المشتريات التي تقارن بين عدة موردين طلب ملفات فوتومترية، ووثائق دورات البطارية، وإعدادات وحدة التحكم، ورسومات العمود، واستثناءات الضمان من 3 مقدمين على الأقل.

تورّد SOLARTODO إنارة شمسية، وتخزين طاقة، وأمنًا ذكيًا، وأبراج طاقة للاتصالات، وبنية تحتية للزراعة الذكية من منصة B2B واحدة، مما يبسط مشتريات الحزم المتعددة للمواقع المختلطة التي تضم ممرات 20W، وطرق وصول 60W، وأصول محيطية مراقبة. يمكن للمشترين مراجعة الإرشادات الهندسية ذات الصلة في التعرّف على الموضوع ومواءمة حزم الإضاءة مع معايير تصميم أوسع للطاقة الشمسية والبطاريات والبنية التحتية الذكية.

ضبط الجودة ودورة الحياة

يغطي ضبط الجودة في المصنع 6 نقاط تحقق على الأقل: اختبار وميض PV، وأخذ عينات فوتومترية LED، وبرمجة وحدة التحكم، والتحقق من سعة البطارية، وفحص طلاء العمود، وأخذ عينات تشغيل وظيفي نهائي لمدة 12h. بالنسبة لطلب 250 وحدة، يمكن لـ SOLARTODO إضافة فحص AQL، وفحوص إسقاط عشوائية للكرتون، وسجلات أرقام تسلسلية، وتوثيق صور قبل الشحن لتحسين إمكانية التتبع.

يجب أن يفترض تخطيط دورة الحياة تنظيفًا دوريًا للعدسات كل 6 إلى 12 أشهر، ومراجعة صحة البطارية بعد 3 إلى 5 سنوات، وفحص المثبتات بعد العواصف الكبيرة فوق 80km/h. ومع عمر تصميمي 25 سنة لوحدة PV، وعمر مستهدف 50,000h لوحدة LED، وتصنيف دورات عميقة 2,000+ LFP، يكون عنصر الاستبدال الرئيسي عادةً حزمة البطارية لا اللوح أو العمود.
