مصباح شارع شمسي متكامل 7.2m بقدرة 88W - إنارة شمسية مدمجة مصممة للصحارى

يعد مصباح الشارع الشمسي المتكامل 7.2m بقدرة 88W نظام إنارة مدمجا خارج الشبكة يضم وحدة LED بقدرة 88W، ولوحا كهروضوئيا أحادي البلورة TOPCon بقدرة 176Wp، وبطارية LiFePO4 عالية الحرارة بسعة 792Wh، وعمودا من الفولاذ المجلفن بالغمس الساخن بارتفاع 7.2m، واستقلالية لمدة 8 أيام ممطرة للبنية التحتية الصحراوية والجافة. يدمج الرأس الواحد اللوح الشمسي، ومصباح LED، ووحدة التحكم MPPT، والبطارية، ومنطق المستشعرات، والغلاف في تجميعة واحدة أعلى العمود، مما يقلل زمن التركيب إلى نحو 30 دقيقة لكل عمود ويدعم التشغيل من الغسق حتى الفجر لمدة 12 ساعة كل ليلة.

تم تحديد هذا الطراز من SOLARTODO لمشاريع الأعمال B2B التي تحتاج فيها فرق المشتريات إلى أصل إنارة قابل للتكرار مع قدرة LED اسمية 88W، وتدفق ضوئي تقديري 14,960 lm عند 170 lm/W، وتسعير EPC تسليم مفتاح USD 312-594 لكل عمود مركب. يتموضع بين مصابيح الشوارع المدمجة الصغيرة بقدرة 60W ومصابيح الممرات الأكبر بقدرة 100W-120W، مما يجعله مناسبا لـ ارتفاع تركيب 7.2m، وطرق الوصول ذات المسارين، والطرق الداخلية لمحطات الطاقة الشمسية، وساحات الخدمات اللوجستية، والتقاطعات الريفية، ومسارات أمن المحيط. يمكن للمشترين عرض جميع منتجات مصابيح الشوارع الشمسية أو تهيئة نظامك عبر الإنترنت وفقا لتباعد الأعمدة وارتفاعها وافتراضات ساعات الإنارة الخاصة بالمشروع.

تعريف المنتج وملاءمته للمشتري

تضع البنية المتكاملة 1 لوح كهروضوئي، و1 حزمة بطارية LFP، و1 وحدة تحكم شحن MPPT، و1 لوحة LED، و1 تجميعة تحكم بالمستشعرات داخل جسم وحدة الإنارة المدمجة أو أسفله مباشرة. وبالمقارنة مع مصابيح الشوارع الشمسية المنفصلة التي تستخدم ألواحا منفصلة وصناديق بطاريات ومسارات كابلات وحوامل أعمدة، يقلل هذا التكوين الأسلاك المرئية بنسبة 100% عند أعلى العمود، ويخفض التعرض للسرقة بإزالة خزائن البطاريات الخارجية، ويقصر عمالة التركيب من عدة ساعات إلى نحو 0.5 ساعة في المشاريع القياسية ذات الأساسات الجاهزة.

بالنسبة للمشتريات، تكون المفاضلة التقنية الرئيسية بسيطة: الوحدة المتكاملة أسرع وأنظف، بينما يمكن للنظام المنفصل حمل مصفوفات كهروضوئية أكبر من 300Wp أو بنوك بطاريات أكبر من 1,500Wh. تم تحسين تكوين 176Wp / 792Wh لتشغيل LED بكفاءة، وليس لإنارة الأبراج العالية أو الإنارة متعددة الرؤوس. في بديل تقليدي لمصباح شارع متصل بالشبكة يستخدم LED بقدرة 88W لمدة 12 hours/day، يبلغ استهلاك الطاقة السنوي نحو 385 kWh لكل عمود قبل خسائر الشبكة؛ أما النسخة الشمسية فتزيل هذا السحب الكهربائي وتتجنب حفر خنادق لكابلات الجهد المنخفض عبر مسافات 50-100 m بين الأعمدة.

بنية النظام

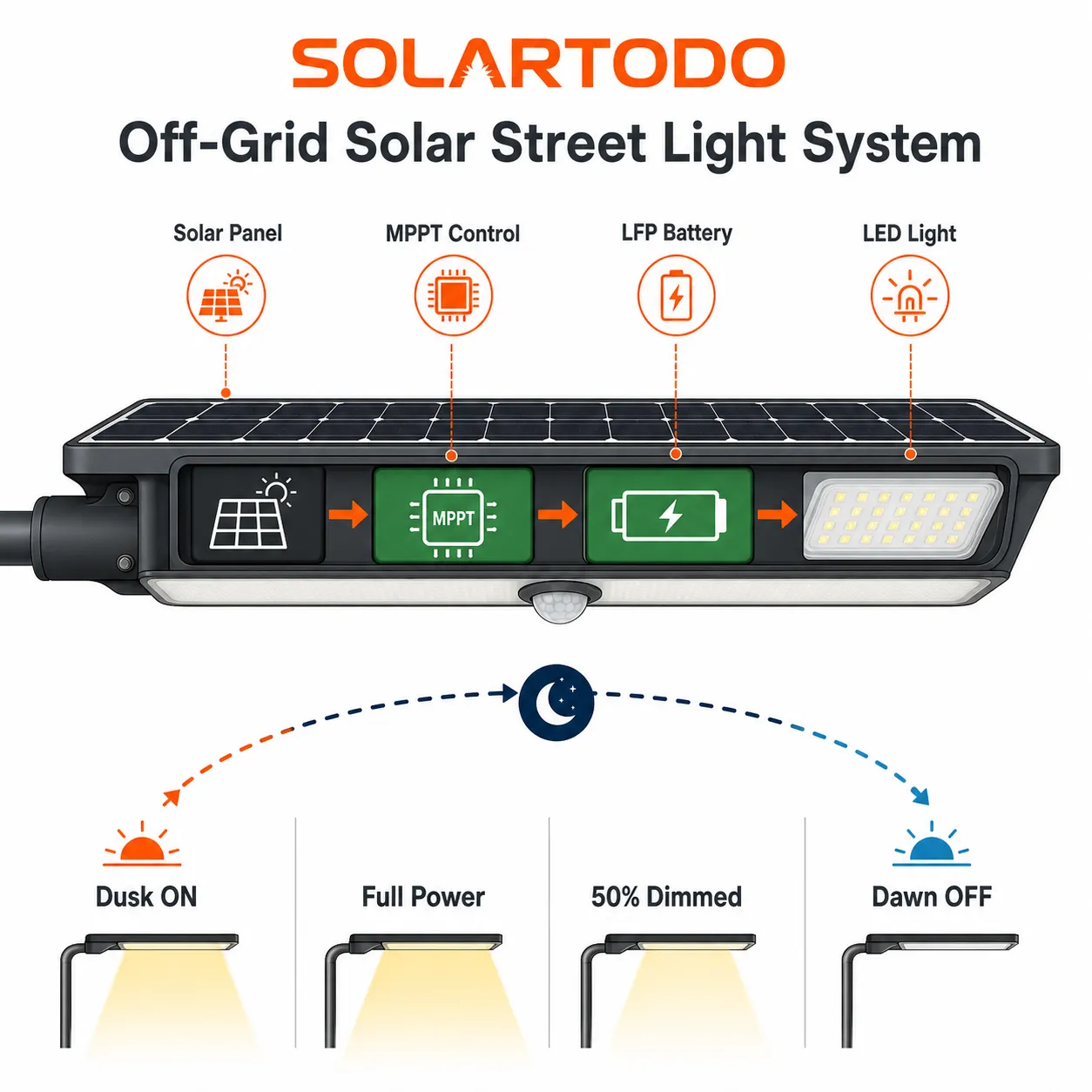

تتبع البنية الكهربائية منطق الأنظمة الكهروضوئية المستقلة بأسلوب IEC: يشحن توليد الطاقة الكهروضوئية نهارا بطارية LFP عبر وحدة تحكم MPPT، ويغذي التفريغ الليلي مصباح LED وفق تعتيم مبرمج. يستطيع لوح 176Wp إنتاج نحو 0.70-1.05 kWh/day في المواقع الصحراوية عالية الإشعاع مع 4.0-6.0 peak-sun-hours، قبل خسائر الحرارة والغبار والأسلاك ووحدة التحكم. ثم تغذي بطارية 792Wh مصباح LED وإلكترونيات التحكم وفق ملف تعتيم مرحلي مثل 100% لمدة 4 ساعات، و50% لمدة 4 ساعات، و30% لمدة 4 ساعات.

تم تحديد وحدة التحكم MPPT بكفاءة تحويل قصوى تزيد على 98%، وهذا مهم لأن الأنظمة الكهروضوئية المستقلة الصغيرة تفقد الأداء بسرعة عندما لا تتوافق وحدات التحكم في الشحن جيدا مع جهد اللوح. تستخدم وثائق NREL PVWatts على نطاق واسع لنمذجة إنتاج الطاقة الكهروضوئية لأنها تطبق افتراضات الإشعاع ودرجة الحرارة وخسائر النظام الخاصة بالموقع؛ وفي صفحة المنتج هذه يدعم منطق المحاكاة السنوية بأسلوب NREL توصية أن يتحقق المشترون من استقلالية الإنارة لمدة 365-day مقابل ملفات الطقس المحلية بدلا من استخدام رقم واحد لمتوسط ساعات الشمس.

المواصفات الفنية

تستخدم حزمة الإنارة وحدة LED بقدرة 88W مع شرائح من فئة Bridgelux أو Cree أو Lumileds وكفاءة نظام تقديرية أعلى من 170 lm/W، مما يعطي تدفقا ضوئيا تقديريا قدره 14,960 lm قبل خسائر التوزيع البصري. ومع بصريات الطرق من النوع Type II أو Type III، يدعم ارتفاع العمود 7.2m عادة تباعد أعمدة ضمن نطاق 22-30 m حسب عرض الطريق، واللوكس المستهدف، ونسبة التجانس، وانعكاسية الرصف، وكود الإنارة الإقليمي. يجب التحقق من التباعد النهائي باستخدام ملف قياس ضوئي IES لكل مشروع يتجاوز 50 عمودا.

تم تحديد الوحدة الكهروضوئية على أنها TOPCon أحادية البلورة بقدرة 176Wp، وهي فئة تقنية ترتبط عادة بكفاءات وحدات ضمن نطاق 19-23%. أفادت IRENA بأن إجمالي تكلفة التركيب العالمية للطاقة الشمسية الكهروضوئية على نطاق المرافق بلغ نحو USD 691/kW in 2024، بينما انخفضت تكاليف وحدات السيليكون البلوري بقوة خلال فترة 2010-2024؛ وتفسر هذه الاتجاهات الكلية سبب تحول الإنارة الشمسية إلى خيار مجد تجاريا حتى في الوحدات الصغيرة الموزعة. العمر الخدمي المتوقع للوحدة هو 25 سنة، رغم أن الاتساخ الصحراوي قد يتطلب فواصل تنظيف كل 2-6 أسابيع في الممرات عالية الغبار.

تستخدم حزمة تخزين الطاقة LiFePO4 عالية الحرارة بسعة 792Wh، مختارة للاستقرار الحراري وعمر الدورات وسلوك عمق التفريغ المتوقع في المناخات الصحراوية. تدعم كيمياء LFP عادة 2,000+ دورة عميقة، وتستخدم هذه المواصفة خلايا عالية الحرارة مصنفة للتشغيل حتى +70°C على مستوى تصميم الخلية أو الحزمة. يوفر نظام BMS حماية من الشحن الزائد والتفريغ الزائد والقصر ودرجة الحرارة؛ وتبقى حماية الشحن في درجات الحرارة المنخفضة ذات صلة دون 0°C حتى عندما يصنف مناخ المشروع على أنه صحراوي.

العمود من الفولاذ المجلفن بالغمس الساخن بارتفاع اسمي 7.2m، بما يطابق ممارسات شراء البنية التحتية القياسية حيث يوفر الفولاذ سلوكا متوقعا لأحمال الرياح، وتوافقا مع التصنيع المحلي، وتكلفة أقل من بدائل الألمنيوم أو FRP. في هذا المتغير، تستخدم SOLARTODO الفولاذ المجلفن كخط أساس ويمكنها تسعير سبائك الألمنيوم أو FRP عندما تبرر ملوحة السواحل أو حدود الوزن أو تصنيفات التآكل علاوة مواد قدرها 30-40%. هدف مقاومة الرياح النموذجي هو 150 km/h، رهنا بتصميم الأساس وسماكة جدار العمود وهندسة الذراع والكود المحلي.

المعايير والامتثال والمراجع الهندسية

يتماشى المنتج مع مبادئ IEC 62124 للتحقق من تصميم الأنظمة الكهروضوئية المستقلة، ومتطلبات سلامة وحدات الإنارة IEC 60598، وتوقعات الأغلفة الشائعة IP66/IP67 لإلكترونيات الإنارة الخارجية. يجب التحقق من تأهيل الوحدة الكهروضوئية مقابل IEC 61215 وIEC 61730، بينما قد تشير السلامة الكهربائية للمشروع إلى IEC 60364 أو الأكواد الوطنية المعمول بها. بالنسبة للمشتريات في أمريكا الشمالية، يمكن للمشترين طلب وثائق مكافئة لـ UL لوحدات الإنارة والبطاريات والمكونات الكهروضوئية حيثما تطلبها الجهة ذات الاختصاص.

تدعم إحصاءات الطاقة من IEA وتقارير التكلفة من IRENA نقطة مشتريات أوسع: الإنارة الشمسية خارج الشبكة ليست قرار انبعاثات فقط، بل قرار أعمال مدنية وتمديد شبكة أيضا. عندما تضيف أعمال الحفر والكابلات والقنوات ولوحات التوزيع وموافقات المرافق ما يعادل USD 100-500 لكل عمود، يمكن لمصباح شارع شمسي مدمج أن يخفض تكلفة التركيب ومخاطر الجدول الزمني حتى قبل حساب الكهرباء المتجنبة. كما تشير تقارير تكلفة البطاريات من BloombergNEF، التي تستشهد بها IRENA، إلى أن تكاليف تخزين البطاريات الثابتة انخفضت كثيرا حتى 2024، مما حسن اقتصاديات أنظمة الإنارة القائمة على LFP.

تصميم المناخ الصحراوي

يفرض التشغيل الصحراوي ما لا يقل عن 4 ضغوط متزامنة: ارتفاع درجة حرارة النهار، والتعرض للأشعة فوق البنفسجية، والرمال المحمولة جوا، وصعوبة الوصول غير المنتظم للصيانة. يقلل هدف تصميم LFP عالي الحرارة +70°C، وجسم مشتت الحرارة المصنوع من الألمنيوم، والرأس المحكم بلا كابلات، والغلاف المقاوم للرمال من احتمال انتفاخ البطارية، وانخفاض لومن LED، وتآكل الموصلات، وأعطال وحدة التحكم. في المناطق الحارة، يهم خفض الأداء الحراري لأن درجة حرارة وصلة LED ودرجة حرارة البطارية قد تقللان العمر الافتراضي بآلاف الساعات إذا لم يستطع جسم وحدة الإنارة تبديد الحرارة.

الغبار متغير طاقة قابل للقياس، وليس مسألة جمالية. يمكن ملاحظة خسارة اتساخ قدرها 3-8% per month في تطبيقات الطاقة الكهروضوئية الجافة عندما لا تنظف الوحدات، لذلك يجب تقييم لوح 176Wp مع فواصل التنظيف المحلية وزاوية الميل. بالنسبة لمشتر يشغل 100 عمود، فإن خسارة إنتاج كهروضوئي قدرها 5% عبر الأسطول تعادل فقدان نحو 880Wp من سعة المصفوفة، ولهذا ينبغي أن تشمل مواصفات الشراء إمكانية الوصول للصيانة، وزاوية اللوح، وتصنيف الغلاف، والإبلاغ عن الأعطال عن بعد بدلا من التركيز على واط LED فقط.

المراقبة السحابية

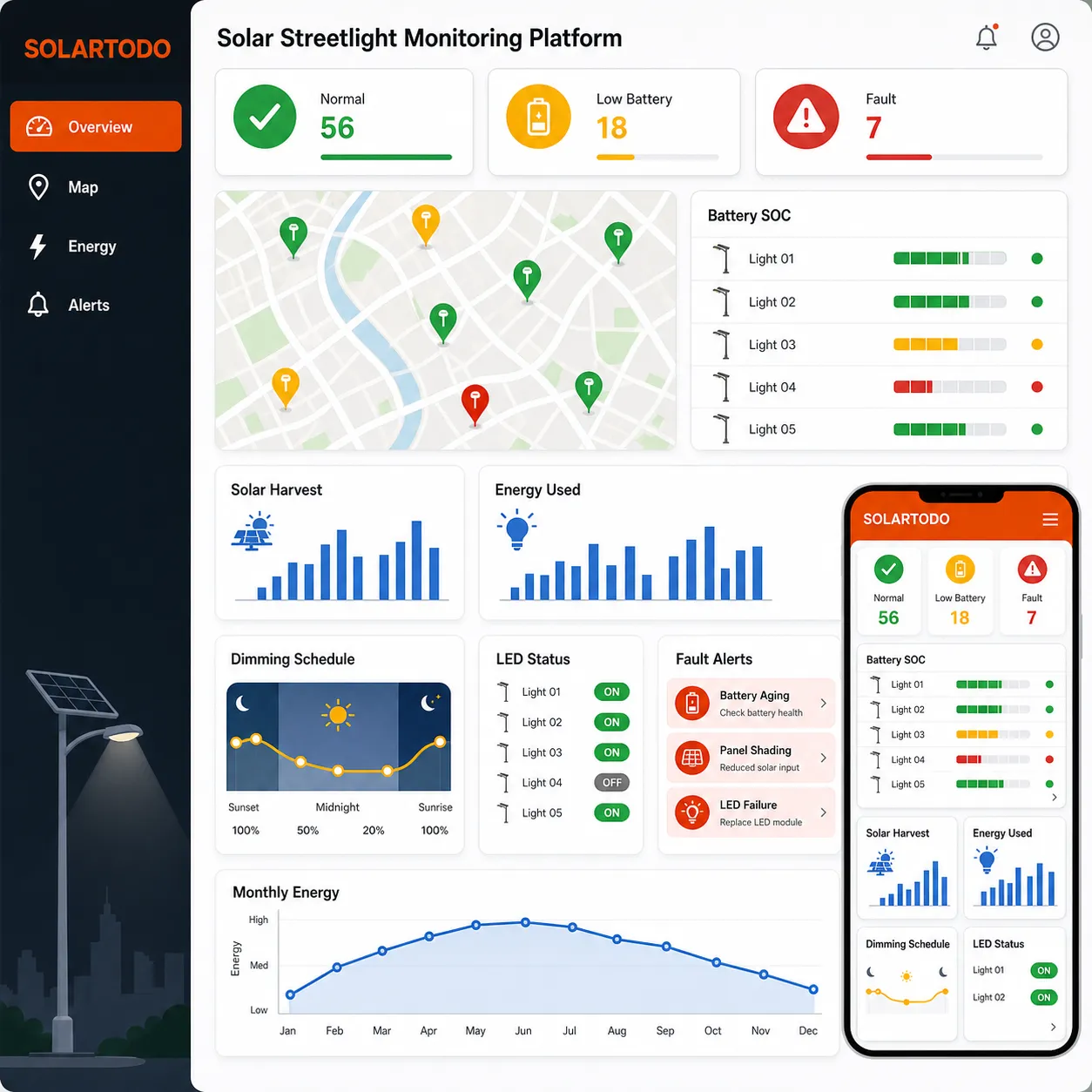

تحول المراقبة الاختيارية عبر 4G أو LoRa كل عمود إلى أصل مدار مع حقول حالة مثل جهد البطارية، وتيار الشحن، وحمل LED، وحالة العطل، ووضع التعتيم، وتوازن الطاقة اليومي. في مشروع يضم 100 عمود، يمكن للمراقبة عن بعد تقليل تكرار الدوريات الليلية بنسبة 50-70% عندما تحدد التنبيهات الأعمدة المطفأة أو التفريغ غير الطبيعي أو فقدان الاتصال قبل فحص المسار يدويا. التكوين الأكثر شيوعا هو منحنى تعتيم زمني إضافة إلى تعزيز تكيفي بالحركة PIR لأحداث المشاة أو المركبات.

التطبيقات

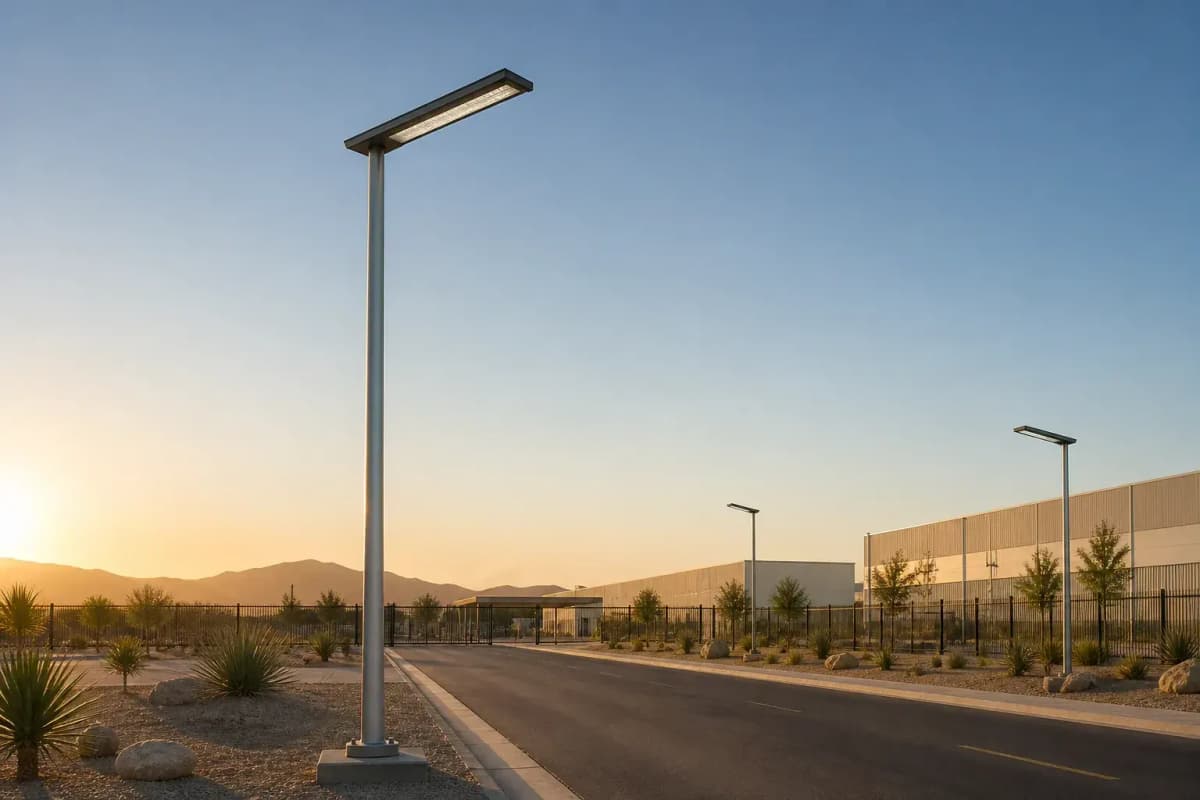

تعد مواصفة 7.2m / 88W مناسبة لطرق الوصول، ومداخل الحدائق الصناعية، وطرق تشغيل محطات الطاقة الشمسية، وشوارع القرى الريفية، ومحيطات المستودعات، ومعسكرات البناء، وممرات مواقف السيارات، ونقاط التفتيش الأمنية. عند 14,960 lm، تكون وحدة الإنارة أقوى من مصباح شمسي سكني بقدرة 40W-60W وأقل تكلفة من وحدة طرق سريعة بقدرة 120W-150W. بالنسبة للمشاريع الهندسية، توصي SOLARTODO بالتحقق من تباعد الأعمدة والتجانس والوهج والارتداد بخطة إنارة عندما يتجاوز عرض الطريق 7 m أو عندما تتطلب معايير السلامة قيما موثقة للّوكس.

في سيناريو تمثيلي لمحطة طاقة شمسية في منطقة MENA، افترض تركيب 80 عمودا على طول طرق الخدمة الداخلية بتباعد 25 m، وإنارة 12 h/night، ومن دون حفر شبكي قائم. سيستهلك حل شبكي تقليدي يستخدم مصابيح LED بقدرة 88W نحو 30,835 kWh/year عبر الأسطول، باستخدام 88W × 12 h × 365 days × 80 poles. عند USD 0.12/kWh، تبلغ قيمة الكهرباء المتجنبة نحو USD 3,700/year، قبل احتساب الحفر، ومخاطر سرقة الكابلات، ومعدات التبديل، أو تأخيرات توصيل المرافق.

تحليل استثمار EPC وهيكل التسعير

يشمل نطاق EPC تسليم مفتاح 5 حزم عمل: الهندسة، والمشتريات، والإنشاء، والتشغيل التجريبي، ودعم الضمان لمدة 1-year. تغطي الهندسة تخطيط الإنارة، وجدول الأعمدة، وافتراضات تحجيم الأساسات، ومراجعة أحمال الرياح، وإنهاء قائمة المواد؛ وتغطي المشتريات وحدة الإنارة المدمجة 88W، والعمود 7.2m، والمراسي، والتغليف، واللوجستيات؛ ويغطي الإنشاء تجهيز الأساسات، ونصب الأعمدة، وتركيب وحدات الإنارة، والفحوصات الكهربائية، والتوجيه؛ ويؤكد التشغيل التجريبي العمل من الغسق إلى الفجر، ومنطق التعتيم، وبيانات المراقبة حيث تكون مفعلة. للتباعد المخصص، يمكن لفرق المشتريات طلب عرض سعر مخصص مع عرض الطريق، وعدد الأعمدة، ومنطقة GPS، واللوكس المستهدف.

يقارن نموذج عائد استثمار تمثيلي لـ 100 عمود نقطة منتصف EPC البالغة نحو USD 453/pole مع طاقة الشبكة المتجنبة، وتقليل الحفر، وانخفاض تكلفة التفتيش. إذا بلغت تكلفة الكابلات وأعمال الشبكة التقليدية USD 180/pole ووفورات الكهرباء USD 46/pole-year، فقد ينخفض الاسترداد الفعلي إلى نطاق 4-7 year حسب معدلات العمالة والتعرفة وسياسة الصيانة. ومقارنة ببديل LED متصل بالشبكة، يمكن للنسخة الشمسية تقليل حفر الموقع الكهربائي حتى 90% حيث لا يلزم سوى الأساسات.

شروط الدفع القياسية هي 30% T/T deposit + 70% against B/L copy، أو 100% irrevocable L/C at sight للمشتريات المدعومة بنكيا. يمكن مناقشة تمويل المشاريع للطلبات التي تتجاوز USD 1,000,000، خصوصا برامج البنية التحتية البلدية أو للمرافق أو التعدين أو متعددة المواقع ذات التسليم المرحلي. لعروض الأسعار التجارية، أرسل المواصفات والكميات إلى [email protected]؛ واذكر على الأقل 5 مدخلات: البلد، وعرض الطريق، وعدد الأعمدة، وساعات الإنارة، ومتطلب المراقبة.

ملاحظات الشراء

عند مقارنة العروض، ينبغي للمشترين تجنب اعتبار جميع مصابيح الشوارع الشمسية 88W متساوية، لأن كيمياء البطارية، وتصنيف حرارة الخلايا، وتقنية الطاقة الكهروضوئية، وكفاءة LED، ومادة العمود يمكن أن تغير تكلفة دورة الحياة بنسبة 20-40%. قد يستخدم تكوين اقتصادي بطارية أصغر، أو شرائح LED أقل كفاءة، أو شحن PWM، أو عمودا رقيقا، بينما تركز هذه المواصفة على 792Wh LFP، وشحن MPPT، وطاقة كهروضوئية TOPCon، وهيكل من الفولاذ المجلفن. يمكن لمركز المعرفة التعرف على الموضوع مساعدة المشترين في مقارنة الاستقلالية وارتفاع العمود وخيارات وحدة التحكم عبر أنظمة الإنارة الشمسية 4m-10m.

ينبغي أن تتضمن وثائق المناقصة الجادة ورقة بيانات، وملفا ضوئيا، ومواصفة البطارية، وشهادة الوحدة الكهروضوئية، ورسم العمود، وتوصية الأساس، وشروط الضمان، وقائمة التعبئة. بالنسبة لمشروع يتجاوز 250 وحدة، يمكن لـ SOLARTODO دعم أخذ عينات فحص الجودة قبل الشحن، وسجلات الأرقام التسلسلية، وإعداد حساب المراقبة قبل إرسال الحاوية الأولى. كما يقدم قسم التعرف على الموضوع خلفية عن تحجيم الطاقة الكهروضوئية، وتخزين LFP، ومنطق التحكم في الإنارة الذكية لفرق الهندسة التي تعد طلبات عروض الأسعار.

دورة الحياة والصيانة

يفصل نموذج الخدمة المتوقع الهيكل طويل العمر عن الأجزاء الكهروكيميائية والإلكترونية القابلة للاستبدال. يغطي العمود الفولاذي المجلفن لمدة 5 سنوات، ويغطى النظام الكامل لمدة 3 سنوات، وتشمل حزمة EPC دعما للتشغيل التجريبي لمدة 1 سنة. يمكن لمصابيح LED المصنفة فوق 50,000 hours أن تعمل لأكثر من 11 years عند 12 h/day، لكن العمر الفعلي يعتمد على الحرارة، ونسبة التعتيم، وجودة المشغل، والحماية من الاندفاعات.

تشمل الصيانة عادة تنظيف اللوح، وفحص المثبتات، وفحوصات صحة البطارية، ومراجعة البرامج الثابتة أو المراقبة. في الممرات الصحراوية، يعد تنظيف اللوح كل 30-60 days نقطة بدء عملية، بينما قد تتطلب المواقع الصناعية عالية الغبار فحوصات كل 2-week خلال مواسم العواصف الرملية. بالنسبة للأساطيل التي تتجاوز 100 عمود، تقلل الأصول ذات رموز QR وسجلات المراقبة زمن استكشاف الأعطال لأن الفنيين يمكنهم مقارنة بيانات الشحن الفعلية ومنحنيات التفريغ وتنبيهات الأعطال قبل زيارة العمود.

لماذا SOLARTODO

تورّد SOLARTODO أنظمة الإنارة الشمسية، وتخزين الطاقة، والإنارة الذكية، والأمن، وأبراج طاقة الاتصالات، وأنظمة الزراعة الذكية من مسار هندسي واحد مخصص للأعمال B2B. بالنسبة لهذا المنتج 7.2m، لا تكمن القيمة في سعر مكون واحد بل في حزمة منسقة: بصريات 88W، وتوليد كهروضوئي 176Wp، وتخزين LFP عالي الحرارة 792Wh، وشحن MPPT، وهيكل فولاذي مجلفن، وغلاف موجه للصحارى، ووثائق EPC. يمنح هذا المزيج المهندسين بيانات كافية لتحديد المنتج، ويمنح مديري المشتريات أسعارا بالدولار قابلة للمقارنة، ويمنح المطورين أصلا قابلا للتكرار للبنية التحتية متعددة المواقع.

الخطوة التالية لطلب عرض السعر هي تحديد 6 متغيرات للمشروع: البلد، وعدد الأعمدة، وعرض الطريق، ومستوى اللوكس المستهدف، وملف التشغيل، ومتطلب المراقبة. باستخدام هذه المدخلات، تستطيع SOLARTODO تعديل سماكة العمود، وافتراضات الأساس، وجدول التعتيم، وبصريات وحدة الإنارة، وخطة التغليف، ومسار الشحن مع إبقاء بنية 7.2m / 88W / 176Wp / 792Wh الأساسية كما هي. بالنسبة لمشتري B2B الذين يعدون المناقصات، يمكن استخدام هذه الصفحة كمواصفة فنية أساسية قبل إصدار طلب تصميم إنارة تفصيلي.
